Greenlee GTS-1930 User manual

INSTRUCTION MANUAL
Read and understand all of the instructions and
safety information in this manual before operating
or servicing this tool.
Register this product at www.greenlee.com
52067471 © 2014 Greenlee Textron Inc. 2/14
GTS-1930
Cable Stripper
Español................. 5
Français................ 9

GTS-1930 Cable Stripper
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
2
Description
The Greenlee GTS-1930 Cable Stripper is intended
to remove encapsulated XLP and EPR insulations of
600volt secondary cable. Bushings are available for
cables with concentric, compressed, or compacted
conductors.
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the
following Greenlee tool:
GTS-1930 Cable Stripper
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
All specications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.
KEEP THIS MANUAL
Table of Contents
Description .................................................................... 2
Safety ............................................................................ 2
Purpose of this Manual ................................................. 2
Important Safety Information ........................................ 3
Identication.................................................................. 4
Specications................................................................ 4
End Stripping Instructions............................................. 4
Preparation ................................................................ 4
Procedure .................................................................. 4
Bushing Selection...................................................... 4

GTS-1930 Cable Stripper
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
3
IMPORTANT SAFETY INFORMATION
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage. The signal word, dened below,
indicates the severity of the hazard. The message
after the signal word provides information for pre-
venting or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result
in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.
Failure to observe this warning could
result in severe injury or death.
This tool is not protected against
electrical shock. Read and under-
stand instructions before using the
Greenlee GTS-1930.
Failure to observe this warning could
result in severe injury or death.
Wear eye protection when operating
this tool.
Failure to wear eye protection could
result in serious eye injury from ying
debris.
Note: Keep all decals clean and legible, and replace
when necessary.

GTS-1930 Cable Stripper
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
4

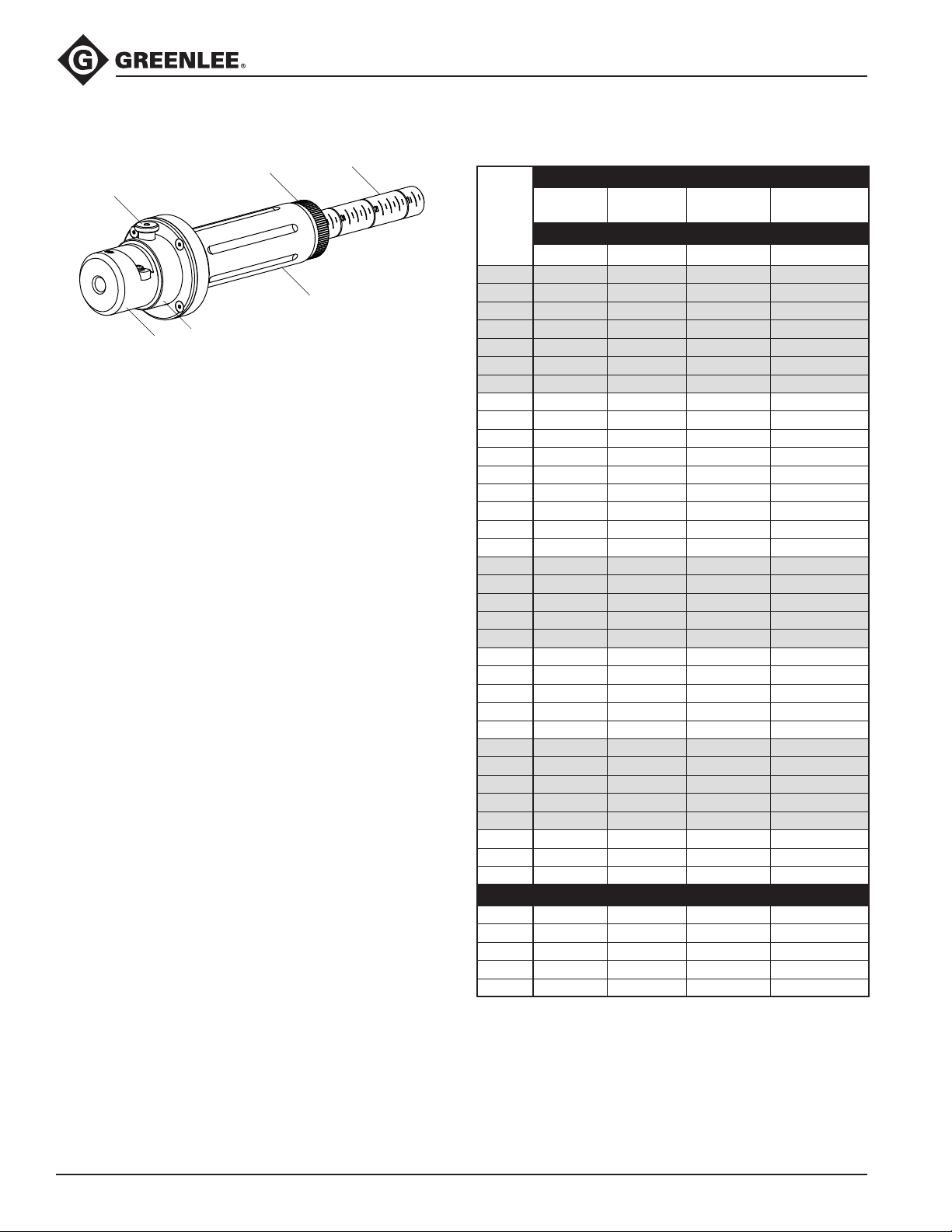

Identification
Specifications
Insulation Thickness Range ............... 45 mils to 110 mils
(1.1 mm to 2.8 mm)
Conductor Size Range ..................... 6 AWG to 500 kcmil
End Stripping Instructions
Preparation
Ensure cable has a straight, round end before
beginning.
Procedure
1. Determine the conductor type and size, and choose
the appropriate bushing; refer to Table 1. To change
bushings, pull the pull pin away from the bearing
and remove the bushing. Load the appropriate
bushing and release the pull pin.
2. Unfasten the lock nut and adjust the depth stop to
the required strip length; retighten the lock nut.
3. Insert the cable end into the bushing opening and
begin stripping by rotating the handle clockwise
while applying pressure against the cable end.
Continue stripping by ratcheting the tool down the
cable length.
4. When the desired strip length is reached, the tool
will stop its forward motion. Rotate the tool once
more clockwise to perform a square cut and remove
from the cable.
1. Handle
2. Bearing
3. Bushing
4. Pull Pin
5. Lock Nut
6. Depth Stop
Table 1. Bushing Selection
Bushing
No.
CONDUCTOR TYPE
THHN
Copper XHHW Copper THHN/XHHN Aluminum RHW/RHH/USE Copper
KIT NO.
GTS-THHN GTS-XHHW GTS-THXH GTS-RH
EF-1 6 AWG 6 AWG 6 AWG –
F-1 – – 4 AWG –
R-1 – – – 6 AWG
E-1 4 AWG 4 AWG – –
EF-2 3 AWG 3 AWG 2 AWG –
R-2 – – – 4 AWG
E-2 2 AWG 2 AWG – –
F-2 – – 1 AWG –
R-3 – – – 2 AWG
EF-3 1 AWG 1 AWG 1/0 –
EF-4 1/0 1/0 2/0 –
R-4 – – – 1 AWG
E-3 2/0 2/0 – –
F-3 – – 3/0 –
R-5 – – – 1/0
E-4 3/0 3/0 – –
R-6 – – – 2/0
F-4 – – 4/0 –
R-7 – – – 3/0
E-5 4/0 4/0 – –
F-5 – – 250 kcmil –
R-8 – – – 4/0
EF-5 250 kcmil 250 kcmil 300 kcmil –
B-1 – 300 kcmil – –
AF-1 300 kcmil – 350 kcmil –
R-9 – – – 250 kcmil
BF-1 – 350 kcmil 400 kcmil –
A-1 350 kcmil – – –
R-10 – – – 300 kcmil
E-6 400 kcmil 400 kcmil – –
R-11 – – – 350 kcmil
F-6 – – 500 kcmil –
E-7 500 kcmil 500 kcmil – –
R-12 – – – 500 kcmil
Special Order Sizes (not included in kits)
F-7 – – 600 kcmil –
E-8 600 kcmil 600 kcmil – –
F-8 – – 700 kcmil –
F-9 – – 750 kcmil –
E-9 750 kcmil 750 kcmil – –
4
1
2
56
3

MANUAL DE INSTRUCCIONES
Lea y entienda todas las instrucciones y la
información sobre seguridad que aparecen en
este manual, antes de manejar esta bomba o
darle mantenimiento.
Registre este producto en www.greenlee.com
52067471 © 2014 Greenlee Textron Inc. 2/14
Pelacables
GTS-1930

Pelacables GTS-1930
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
6
Descripción
El pelacables GTS-1930 de Greenlee está diseñado
para desforrar aislamientos encapsulados XLP y EPR
de cables secundarios para 600 voltios. Hay bujes
disponibles para cables con conductores concéntricos,
comprimidos o compactados.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo de
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la bomba le ofrecen la información
necesaria para evitar riesgos y prácticas poco seguras
relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.
Propósito de este Manual
Este manual tiene como propósito familiarizar a todo
el personal con los procedimientos de operación y
mantenimiento seguros para la siguiente herramienta
Greenlee:
Pelacables GTS-1930
Siempre mantenga este manual al alcance de todo el
personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
Todas las especicaciones son nominales y podrían cambiar según
se hagan mejoras en el diseño. Greenlee Textron Inc. no será
responsable por daños que resulten de la aplicación o uso indebidos
de sus productos.
CONSERVE ESTE MANUAL
Índice
Descripción ................................................................... 6
Seguridad...................................................................... 6
Propósito de este manual ............................................. 6
Información importante sobre seguridad...................... 7
Identicación ................................................................. 8
Especicaciones ........................................................... 8
Instrucciones para el desforrado
del extremo del cable.................................................... 8
Preparación................................................................ 8
Procedimiento............................................................ 8
Selección de buje ...................................................... 8

Pelacables GTS-1930
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
7
IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD
SÍMBOLO
DE ALERTA
SOBRE
SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o
práctica poco segura que podría ocasionar lesiones
o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje
que sigue a dichos términos le indica cómo puede
evitar o prevenir dicho riesgo.
Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.
Peligros o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.
Lea y entienda todas las
instrucciones y la información sobre
seguridad que aparecen en este
manual, antes de manejar esta
herramienta o darle mantenimiento.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Esta herramienta no tiene protección
contra choque eléctrico. Lea y
entienda las instrucciones antes de
utilizar el pelacables GTS-1930 de
Greenlee.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Al operar esta herramienta utilice
protectores para ojos.
De no utilizar protectores para ojos
puede sufrir graves lesiones oculares
si restos de materiales llegaran a
saltar.
Aviso: Mantenga limpias y legibles todas las
calcomanías y reemplácelas cuando sea necesario.

Pelacables GTS-1930
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
8
Identificación
Especificaciones
Gamas de grosor de aislamiento ...... 45 a 110 milésimas
(1,1 mm a 2,8 mm)
Gama de calibres de conductores .... 6 AWG a 500 kcmil
Instrucciones para el desforrado
delextremo del cable
Preparación
Asegúrese que el cable tenga un extremo recto y
redondeado antes de comenzar.
Procedimiento
1. Determine el tipo y tamaño del conductor y elija el
buje apropiado; consulte la Tabla 1. Para cambiar
bujes, tire de la clavija extraíble hacia afuera desde
el cojinete y retire el buje. Cargue el buje apropiado
y libere la clavija extraíble.
2. Suelte la contratuerca y ajuste el tope de
profundidad según la longitud de desforrado
necesaria; vuelva a apretar la contratuerca.
3. Introduzca el extremo del cable en la abertura del
buje y comience a desforrar el cable girando la
empuñadura hacia la derecha a la vez que aplica
presión contra el extremo del cable. Continúe
desforrando haciendo acción de trinquete en la
herramienta a lo largo de la longitud del cable.
4. Al alcanzar la longitud de desforrado deseada, la
herramienta parará su movimiento de avance. Gire
la herramienta una vez más hacia la derecha para
realizar un corte recto y retirar la herramienta del
cable.
1. Empuñadura
2. Cojinete
3. Buje
4. Clavija extraíble
5. Contratuerca
6. Tope de profundidad
Tabla 1. Selección de buje
N.° de
buje
TIPO DE CONDUCTOR
THHN
cobre XHHW cobre THHN/XHHN aluminio RHW/RHH/USE cobre
N.° DE JUEGO
GTS-THHN GTS-XHHW GTS-THXH GTS-RH
EF-1 6 AWG 6 AWG 6 AWG –
F-1 – – 4 AWG –
R-1 – – – 6 AWG
E-1 4 AWG 4 AWG – –
EF-2 3 AWG 3 AWG 2 AWG –
R-2 – – – 4 AWG
E-2 2 AWG 2 AWG – –
F-2 – – 1 AWG –
R-3 – – – 2 AWG
EF-3 1 AWG 1 AWG 1/0 –
EF-4 1/0 1/0 2/0 –
R-4 – – – 1 AWG
E-3 2/0 2/0 – –
F-3 – – 3/0 –
R-5 – – – 1/0
E-4 3/0 3/0 – –
R-6 – – – 2/0
F-4 – – 4/0 –
R-7 – – – 3/0
E-5 4/0 4/0 – –
F-5 – – 250 kcmil –
R-8 – – – 4/0
EF-5 250 kcmil 250 kcmil 300 kcmil –
B-1 – 300 kcmil – –
AF-1 300 kcmil – 350 kcmil –
R-9 – – – 250 kcmil
BF-1 – 350 kcmil 400 kcmil –
A-1 350 kcmil – – –
R-10 – – – 300 kcmil
E-6 400 kcmil 400 kcmil – –
R-11 – – – 350 kcmil
F-6 – – 500 kcmil –
E-7 500 kcmil 500 kcmil – –
R-12 – – – 500 kcmil
Calibres sujetos a pedido especial (no incluidos en juegos)
F-7 – – 600 kcmil –
E-8 600 kcmil 600 kcmil – –
F-8 – – 700 kcmil –
F-9 – – 750 kcmil –
E-9 750 kcmil 750 kcmil – –
4
1
2
56
3

MANUEL D’INSTRUCTIONS
Lire et comprendre toutes les instructions et
les informations sur la sécurité gurant dans
ce manuel avant d’utiliser ou de procéder à
l’entretien de cet outil.
Enregistrez votre produit en ligne, www.greenlee.com
52067471 © 2014 Greenlee Textron Inc. 2/14
Dénudeur de câble
GTS-1930

Dénudeur de câble GTS-1930
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
10
Description
Le dénudeur de câble GTS-1930 de Greenlee est
conçu pour retirer les isolants XLP et EPR encapsulés
de câbles secondaires de 600 V. Nous proposons des
douilles pour des câbles à conducteurs concentriques,
comprimés ou compactés.
Sécurité
Lors de l’utilisation et de l’entretien des outils et de
l’équipement de Greenlee, la sécurité est essentielle.
Les instructions de ce manuel et celles qui sont
inscrites sur l’outil fournissent des informations qui
permettent d’éviter les les dangers et les manipulations
dangereuses liés à l’utilisation de cet outil. Veiller à
respecter toutes les consignes de sécurité.
Objet de ce manuel
Ce manuel a pour objet de familiariser l’utilisateur avec
les procédures préconisées pour une utilisation et un
entretien sans danger de l’outil Greenlee suivant :
Dénudeur de câble GTS-1930
Mettre ce manuel à la disposition de tous les employés.
Des exemplaires gratuits peuvent être obtenus sur
simple demande au site www.greenlee.com.
Toutes les caractéristiques sont nominales et peuvent changer
conjointement aux améliorations apportées. Greenlee Textron Inc.
décline toute responsabilité pour les dommages résultant d’un emploi
détourné ou abusif de ses produits.
CONSERVER CE MANUEL
Table des matières
Description .................................................................. 10
Sécurité ....................................................................... 10
Objet de ce manuel ..................................................... 10
Informations de sécurité importantes.......................... 11
Identication................................................................ 12
Caractéristiques techniques........................................ 12
Dénudage en bout....................................................... 12
Préparation .............................................................. 12
Procédure ................................................................ 12
Choix de la douille ................................................... 12

Dénudeur de câble GTS-1930
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
11
INFORMATIONS DE SÉCURITÉ IMPORTANTES
SYMBOLE D’
AVERTISSEMENT
Ce symbole met en garde contre les risques et
les manipulations dangereuses pouvant entraîner
des blessures ou des dégâts matériels. Les mots
indicateurs ci-dessous dénissent la gravité du
danger, et sont suivis d’informations permettant de
prévenir ou d’éviter le danger.
Danger immédiat qui, s’il n’est pas évité,
ENTRAÎNERA des blessures graves, voire mortelles.
Danger qui, s’il n’est pas évité, POURRAIT entraîner
des blessures graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne
sont pas évités, POURRAIENT ÉVENTUELLEMENT
entraîner des blessures graves, voire mortelles.
Lire et comprendre toutes les
instructions et consignes de sécurité
de ce manuel avant d’utiliser cet outil
ou d’effectuer son entretien.
Le non-respect de cette mise en
garde peut entraîner des blessures
graves ou la mort.
Cet outil ne protège pas contre les
chocs électriques. Lire et comprendre
les instructions avant d’utiliser le
dénudeur GTS-1930 de Greenlee.
Le non-respect de cette mise en
garde peut entraîner des blessures
graves ou la mort.
Porter une protection oculaire durant
l’utilisation de cet outil.
L’absence de protection oculaire
peut entraîner des lésions oculaires
graves causées par des projections
de débris.
Remarque : Conserver toutes les décalcomanies dans
un état propre et lisible et les remplacer au besoin.

Dénudeur de câble GTS-1930
Identification
Caractéristiques techniques
Épaisseur de l’isolant ...........................1,1 mm à 2,8 mm
(45 mil à 110 mil)
Calibre du conducteur........................13 mm2à 253 mm2
(6 AWG à 500 kcmil)
Dénudage en bout
Préparation
S’assurer que le câble présente un bout arrondi droit
avant de commencer.
Procédure
1. Déterminer le type et la taille du conducteur et
choisir la douille qui convient ; voir Table 1. Pour
changer les douilles, tirer la goupille hors du
roulement et retirer la douille. Charger la douille qui
convient et relâcher la goupille.
2. Desserrer le contre-écrou et ajuster la butée de
profondeur sur la longueur de dénudage souhaitée ;
resserrer le contre-écrou.
3. Enler l’extrémité du câble dans l’ouverture de
la douille et tourner la poignée dans le sens des
aiguilles d’une montre tout en exerçant une pression
contre l’extrémité du câble pour commencer à
dénuder. Continuer d’actionner la poignée à cliquet
pour poursuivre le dénudage le long du câble.
4. Une fois que la longueur de dénudage souhaitée est
atteinte, l’outil interrompt son mouvement d’avance.
Faire tourner l’outil une fois de plus dans le sens
des aiguilles d’une montre pour effectuer une coupe
d’équerre et le retirer du câble.
1. Poignée
2. Roulement
3. Douille
4. Goupille
5. Contre-écrou
6. Butée de profondeur
Table 1. Choix de la douille
Douille
n°
TYPE DE CONDUCTEUR
Cuivre
THHN Cuivre XHHW Aluminium THHN/XHHN Cuivre RHW/RHH/USE
ENSEMBLE N°
GTS-THHN GTS-XHHW GTS-THXH GTS-RH
EF-1 6 AWG 6 AWG 6 AWG –
F-1 – – 4 AWG –
R-1 – – – 6 AWG
E-1 4 AWG 4 AWG – –
EF-2 3 AWG 3 AWG 2 AWG –
R-2 – – – 4 AWG
E-2 2 AWG 2 AWG – –
F-2 – – 1 AWG –
R-3 – – – 2 AWG
EF-3 1 AWG 1 AWG 1/0 –
EF-4 1/0 1/0 2/0 –
R-4 – – – 1 AWG
E-3 2/0 2/0 – –
F-3 – – 3/0 –
R-5 – – – 1/0
E-4 3/0 3/0 – –
R-6 – – – 2/0
F-4 – – 4/0 –
R-7 – – – 3/0
E-5 4/0 4/0 – –
F-5 – – 250 kcmil –
R-8 – – – 4/0
EF-5 250 kcmil 250 kcmil 300 kcmil –
B-1 – 300 kcmil – –
AF-1 300 kcmil – 350 kcmil –
R-9 – – – 250 kcmil
BF-1 – 350 kcmil 400 kcmil –
A-1 350 kcmil – – –
R-10 – – – 300 kcmil
E-6 400 kcmil 400 kcmil – –
R-11 – – – 350 kcmil
F-6 – – 500 kcmil –
E-7 500 kcmil 500 kcmil – –
R-12 – – – 500 kcmil
Tailles non standard (non comprises dans les ensembles)
F-7 – – 600 kcmil –
E-8 600 kcmil 600 kcmil – –
F-8 – – 700 kcmil –
F-9 – – 750 kcmil –
E-9 750 kcmil 750 kcmil – –
4
1
2
56
3
4455 Boeing Drive • Rockford, IL 61109-2988 • USA • 815-397-7070
An ISO 9001 Company • Greenlee Textron Inc. is a subsidiary of Textron Inc.
USA Tel: [phone]
Fax: [phone]
Canada Tel: [phone]
Fax: [phone]
International Tel: [phone]
Fax: [phone]
www.greenlee.com
