Greentek LDP-UV32N User manual

05-C2080 K IB~GREENTEK~LDP-UV32N~a Inside Size:220LX150W mm Designer:HUA Created Date:2019.12.4
TV Antenna Specialist
Model:LDP-UV32N
Attic & Outdoor Antennas
Installation Manual
TECHNICAL SPECIFICATIONS
Frequency:
VHF: 174-230MHz,UHF: 470-790MHz
Polarization: Horizontal
F/B: 27dB
VSWR: VHF:<2.6,UHF:<3.6
3dB Beam Width: VHF±15°,UHF±15°
Impedance (Ω): 75
Suggest reception range:
0-100 KM from TV transmitters
Passive Version
SPECIAL FEATURES
Highlights
Specially designed for reception of VHF and UHF signals
Log periodic element design for best performance
Strong and durable elements are anti-rust, waterproof and
weather resistant
Performance
Receives Full HD and digital TV signals, local VHF and UHF
signals
Signal output cable uses F connector for better shielding
performance
Main antenna
Director
U Bolt
Clip
Clip
M6 wing nut
M3 wing nut
M3 screws
ACE
G
I
J
KL
M
BDFH

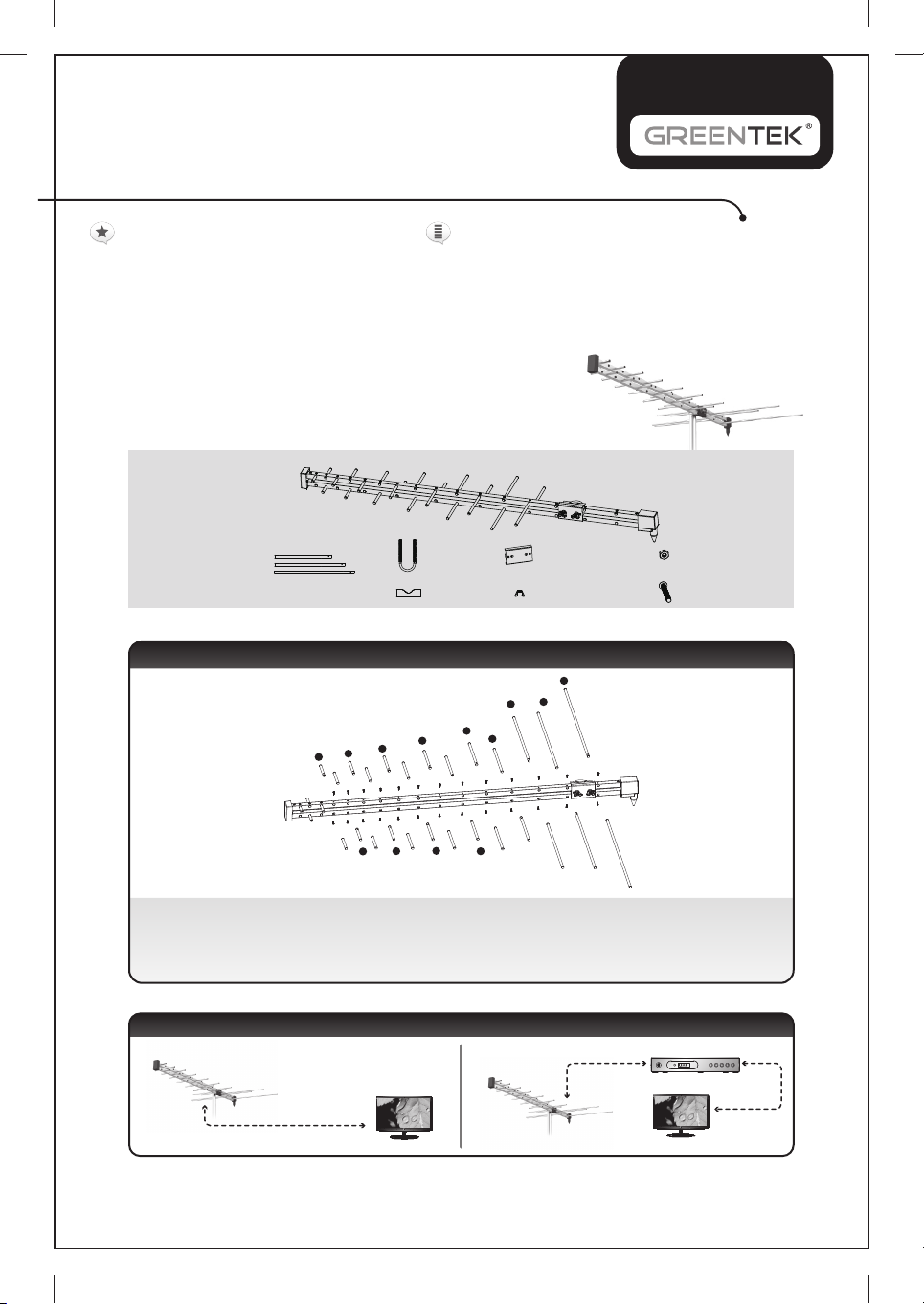

1. Insert the elements to the holds according to corresponding letters, then install the screw tightly.
2. Connect the cable to the F type connector, and install the waterproof plastic
3. Please fix the antenna to the mast with U-bolt
4. Adjust the antenna direction until the TV program is clear
Installation Manual
Parts list
Digital TV
Not Digital TV
Digital Terrestrial STB
Digital TV Antenna Digital TV Antenna
[@] www.alza.co.uk/kontakt
[TEL] [phone]
Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz
