TV Antenna Specialist

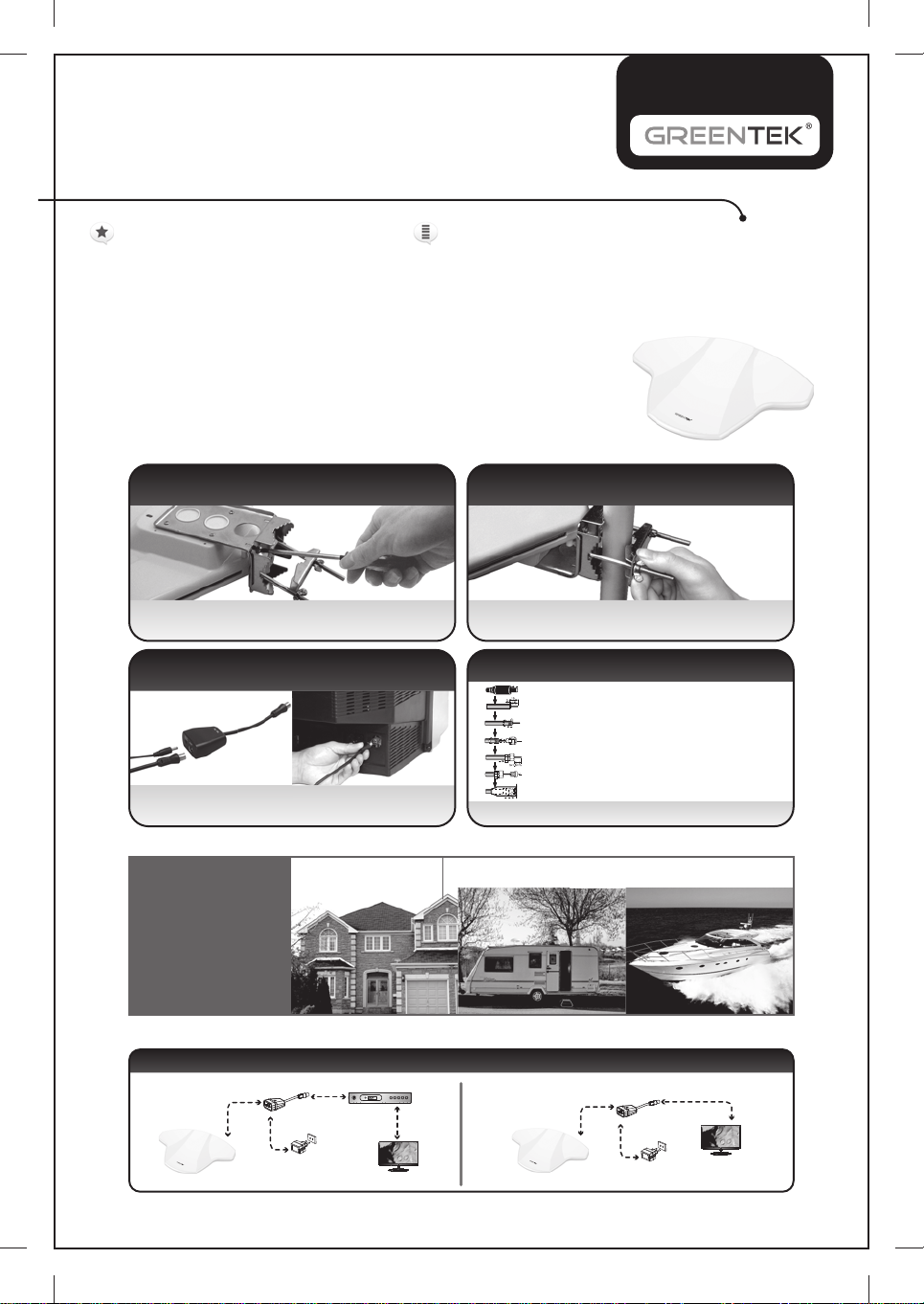

Installation Manual
Model: DTVO-22
Digital Outdoor TV Antenna
TECHNICAL SPECIFICATIONS
SPECIAL FEATURES
Installation Manual
Frequency:
UHF 470~790MHz
Channels: 21-60.
Impedance (Ω): 75
Output Level: Max 115dBuV
Noise Figure: <3.5dB
VSWR: UHF:<2.7
Connector: F connector
Working Voltage: DC5V/550mA
Suggest reception range:
0-50 KM from TV transmitters
Digital TV
AC/DC adapter
Power Box
Not Digital TV
Digital Terrestrial STB
AC/DC adapter
Digital TV Antenna
Power Box
Active Version
Highlights
Suitable for home,car, camping, marine.
Outdoor easy mounting kit included for installation
Fix and adjusts in minutes,no complicated tools needed
Weather resistant housing,water proof,anti-rust,UV protected.
Performance
Receives Full HD and digital T V signals,Local UHF
signals
Built-in wide band amplifier for best performance
Powering
To be powered by included AC/DC adaptor
THREAD THECOAXIAL CABLE THROUGH THEWATERPROOF CAP.
MAKE THE POINTED END.
FOLD BACK BRAID AND THREAD ON THERING.
INSERT THESCREW-ON PLUG BETWEEN THEINSULATOR ANDBRAID.
USING A WRENCH,FIX IN AND TIGHTEN THE RING.
INSTALLIN THE F-CONNECTOR SOCKET.
COVER THECONNECTOR WITH THEWATERPROOF CAP.
1. 2.
3. 4.
Mounting bracket installtion Antenna installation
Attach mounting bracket to the antenna using the two screws
and tighten firmmly.
Loose the wing nuts, put the mast between mounting bracket,
then tighten the wing nuts.
F-Connector installation
Power supply insert connecting
Connecting the Screw-on Plug with Ring to the Coaxial Cable.
Power supply insert connects the Adaptor and signal cable.
Insert the 75Ωsignal output plug of power supply Insert into the
TV at signal input socket.
Digital TV Antenna
Positioning:
Suitable for home Suitable for marine / RV
Všetky práva vyhradené. © 2019 Alza.cz

05-C2076 K IB~GREENTEK~DTVO-22~B Inside Size:220LX150W mm Designer:HUA Created Date:2019.12.4
TV Antenna Specialist
Model: DTVO-22
1. 2.
3. 4.
Connecting the Screw-on Plug with Ring to the Coaxial Cable.
Redukcia napájania
Redukcia napájania
Odstráňte z koaxiálneho kábla vodoodolnú ochranu
Stanovte si konce
Ohrňte vnútornú izoláciu a nasaďte krúžok
Zasuňte skrutkovaciu záslepku medzi izolátor a izolant
Krúžok upravte a utiahnite pomocou kľúča
Hlavou prestrčte drôt a zaskrutkujte do drážky
Na konektor navlečte vodoodolnú ochranu
Digitálna televíziaAC/DC adaptér
Digitálna televízna anténa
Nedigitálna televízia
Digitálny pozemný Set-top box
AC/DC adaptér
Digitálna televízna anténa
Frekvencia:
UHF 470~790MHz
Programy: 21 – 60.
Impedancia (Ω): 75
Maximálna výstupná úroveň:
Max. 115 dBuV
Hlučnosť: < 3,5 dB
VSWR: VHF: < 3.0 UHF: <2.7
Konektor:F konektor
Prevádzkové napätie: DC5V/550 mA
Odporúčaný rozsah pre príjem:
0 – 50 km od televízneho vysielača
Hlavné prednosti
Vysokorýchlostný prenos informácií
Vhodné pre domácnosti, autá, kempy a lode
Vrátane montážnej sady pre jednoduchú inštaláciu
Veľmi rýchle upevnenie a naladenie, nepotrebujete žiadne zložité
náradie
Kryt je odolný voči zmenám počasia, UV žiareniu, vode a hrdzi
Výkon
UHF signály
Vstavaný širokopásmový zosilňovačpre ten najlepší
výkon
Napájanie
Napájanie cez AC/DC adaptér
Upevňovací držiak pripevnite k anténe pomocou dvoch krídlových
matíc a pevne utiahnite. Nasaďte upevňovaciu časťz opačnej strany stožiara a pevne stiahnite pomocou krídlových matíc.
Napájaciu jednotku prepojte s adaptérom a signálnym káblom.
Pripojte 75Ωvýstupnú koncovku káblu a vložte druhú vstupnú
stranu do vstupného portu vo vašej televízii.
Vhodné do domu Vhodné pre obytný voz/loď
Aktívna verzia
Digitálna vonkajšia televízna anténa
Všetky práva vyhradené. © 2019 Alza.cz
Inštalácia F konektora
Pripojenie napájacej jednotky
Umiestnenie
Technické parametre
Špeciálne funkcie
Inštalačný manuál
Prijíma FULL HD, digitálne televízne signály a lokálne
Inštalácia upevňovacieho držiaka
Inštalačný manuál
Inštalácia antény
