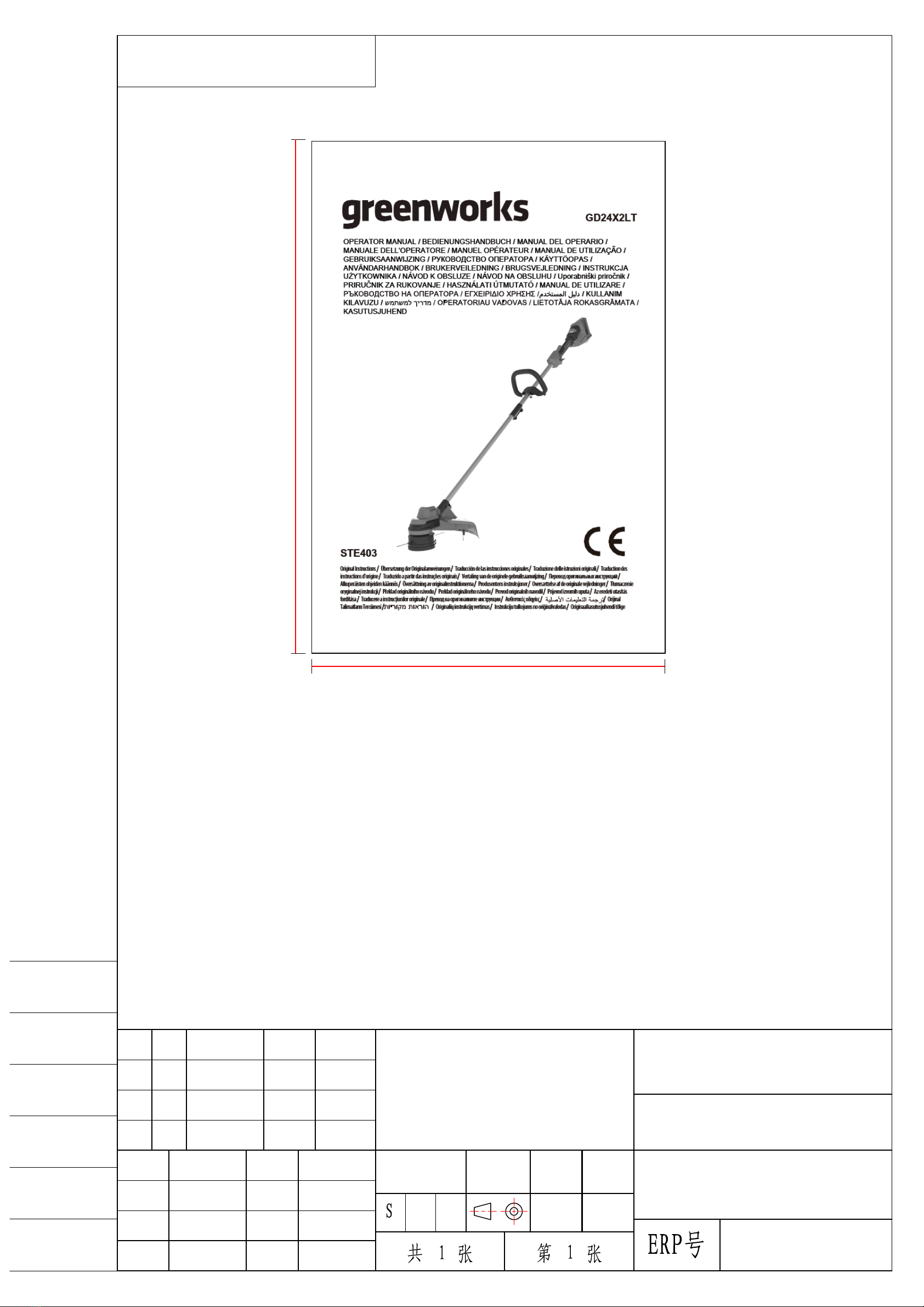

GreenWorks GD24X2LT User manual

P0803167-00
P0803167-00
技术要求：
2.192P, 内容见电子档；
3.单色印刷，要求无色差、无污点；
4.胶装，裁切均匀、无连页；
5.以封样为准。
6.料件需符合格力博HSF文件(编号：GLB-CGR146-) 里关于环保和有害物质的具体要求。
1.材质要求：封面封底120g双胶纸，内页60g双胶纸
常州格力博集团
说明书
杨媛
张君
周艳
王小妮
李海平
20.10.26
B
B
B
A
版本号
重要度等级
日 期
工艺
审核
校对
设计
标记处数 签名 日期
阶段标记 视角标记 重量 比例
批准
审定
标准化
日期
更改文件号
SCALE: A5
210mm
145mm
GWK 2x24V String Trimmer
2107707

STE403
GD24X2LT
OPERATOR MANUAL / BEDIENUNGSHANDBUCH / MANUAL DEL OPERARIO /
MANUALE DELL’OPERATORE / MANUEL OPÉRATEUR / MANUAL DE UTILIZAÇÃO /
GEBRUIKSAANWIJZING / РУКОВОДСТВО ОПЕРАТОРА / KÄYTTÖOPAS /
ANVÄNDARHANDBOK / BRUKERVEILEDNING / BRUGSVEJLEDNING / INSTRUKCJA
UŻYTKOWNIKA / NÁVOD K OBSLUZE / NÁVOD NA OBSLUHU / Uporabniški priročnik /
PRIRUČNIK ZA RUKOVANJE / HASZNÁLATI ÚTMUTATÓ / MANUAL DE UTILIZARE /
/ KULLANIM
KILAVUZU /
KASUTUSJUHEND
OriginalInstructions / ÜbersetzungderOriginalanweisungen/ Traduccióndelasinstruccionesoriginales/ Traduzionedelleistruzionioriginali/ Traductiondes
instructions d'origine/ Traduzidoapartirdasinstruçõesoriginais/ Vertaling vandeoriginelegebruiksaanwijzing/ Переводоригинальныхинструкций/
Alkuperäistenohjeidenkäännös/ Översättningavoriginalinstruktionerna/ Produsentensinstruksjoner/ Oversættelseafdeoriginalevejledninger/ Tłumaczenie
oryginalnejinstrukcji/ Překladoriginálníhonávodu/ Prekladoriginálnehonávodu/ Prevodoriginalnih navodil/ Prijevodizvornihuputa / Azeredetiutasítás
fordítása/ Traducereainstrucțiunilororiginale/ Преводна оригиналнитеинструкции/ Αυθεντικές οδηγίες/ / Orijinal
TalimatlarınTercümesi/ / Originaliųinstrukcijųvertimas/ Instrukcijutulkojumsnooriģinālvalodas/ Originaalkasutusjuhenditõlge

1 Description.........................................4
1.1 Purpose.............................................................. 4
1.2 Overview........................................................... 4
2 General power tool safety
warnings.............................................4
3 Installation......................................... 4
3.1 Unpack the machine.......................................... 4
3.2 Attach the guard.................................................4
3.3 Assemble the shaft.............................................4
3.4 Attach the auxiliary handle................................5
3.5 Install the battery packs..................................... 5
3.6 Remove the battery pack................................... 5
4 Operation........................................... 5
4.1 Start the machine............................................... 5
4.2 Stop the machine............................................... 5
4.3 Operation tips.................................................... 5
4.4 Cutting tips........................................................ 5
4.5 Adjust the length of the cutting line.................. 5
4.6 Line cut-off blade.............................................. 6
4.7 Adjust the cutting diameter................................6
5 Maintenance.......................................6
5.1 General information...........................................6
5.2 Clean the machine............................................. 6
5.3 Remove any remaining line...............................6
5.4 Install the cutting line........................................ 6
5.5 Remove the trimmer head..................................6
5.6 Assemble the trimmer head............................... 6
6 Transportation and storage..............7
6.1 Move the machine............................................. 7
6.2 Store the machine.............................................. 7
7 Troubleshooting.................................7
8 Technical data....................................8
9 Warranty............................................8
10 EC Declaration of conformity..........8
3
English EN

1 DESCRIPTION
1.1 PURPOSE
This machine is used to cut grass, light weeds, and other
similar vegetation at or around ground level. The cutting
plane must be approximately parallel to the ground surface.
You cannot use the machine to cut or chop hedges, shrubs,
bushes, flowers and compost.
1.2 OVERVIEW
Figure 1 - 21.
1Battery release button
2Rear handle
3Trigger
4Lock-out button
5Speed switch
6Auxiliary handle
7Upper shaft
8Coupler
9Lower shaft
10 Trimmer head
11 Cut-off blade
12 Guard
13 Screw
14 Release button
15 Positioning hole
16 Bolt
17 Lower clamp
18 Knob
19 Tab
20 Spool cover
21 Spool housing
22 Spool
23 Line exist hole
24 Slot
25 Angle transmission hole
26 Metal rod
ADirection of roatation
BBest cutting area
CDangerous cutting area
2 GENERAL POWER TOOL
SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions may result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term "power tool" in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
3 INSTALLATION
3.1 UNPACK THE MACHINE
WARNING
Make sure that you correctly assemble the machine before
use.
WARNING
• If parts of the machine are damaged, do not use the
machine.
•If you do not have all the parts, do not operate the
machine.
• If parts are damaged or missing, contact the service
center.
1. Open the package.
2. Read the documentation provided in the box.
3. Remove all the unassembled parts from the box.
4. Remove the machine from the box.
5. Discard the box and packing material in compliance with
local regulations.
3.2 ATTACH THE GUARD
Figure 2.
WARNING
Do not touch the cut-off blade.
1. Remove the screws from the trimmer head with a Phillips
head screwdriver (not included).
2. Put the guard onto the trimmer head.
3. Align the screw holes on the guard with the screw holes
on the trimmer head.
4. Tighten the screws.
3.3 ASSEMBLE THE SHAFT
Figure 3.
1. Loosen the screw on the coupler.
2. Push in the release button on the lower shaft.
3. Align the release button with the positioning hole and
slide the two shafts.
4. Turn the lower shaft until the button locks into the
positioning hole.
5. Tighten the screw with the hex wrench.
4
English
EN

3.4 ATTACH THE AUXILIARY
HANDLE
Figure 4.
1. Remove the knob from the handle.
2. Attach the auxiliary handle on the shaft.
3. Set the auxiliary handle in the comfortable position.
4. Tighten the auxiliary handle with the knob.
3.5 INSTALL THE BATTERY PACKS
Figure 5.
WARNING
• If the battery pack or charger is damaged, replace the
battery pack or the charger.
• Stop the machine and wait until the engine stops before
you install or remove the battery packs.
•Use only 24V battery packs. Do not use dual-voltage
24/48V battery packs.
•Both battery packs should be installed in the
compartments in order to start the machine.
1. Align the lift ribs on the battery pack with the grooves in
the battery compartment.
2. Push the battery pack into the battery compartment until
the battery pack locks into place.
3. When you hear a click, the battery pack is installed.
4. Do the same operation with the other battery pack.
NOTE
Optimize the power and performance of your new
2x24V machine by running with both battery packs
charged to 100%. If each battery has a different charge
state, the run-time of the machine is subject to the lowest
powered battery (For example: one battery is charged
100%, and the other is charged 50%, the unit will only
run until the 50% battery is depleted).
3.6 REMOVE THE BATTERY PACK
Figure 5.
1. Push and hold the battery release button.
2. Remove the battery pack from the machine.
4 OPERATION
IMPORTANT
Before you operate the machine, read and understand the
safety regulations and the operation instructions.
WARNING
Be careful when you operate the machine.
4.1 START THE MACHINE
Figure 6.
1. Push the lock-out button and pull the trigger.
2. Push the speed switch to the desired operating speed.
Push the speed switch to position 1 for low speed or
position 2 for high speed.
4.2 STOP THE MACHINE
Figure 6.
1. Release the trigger to stop the machine.
4.3 OPERATION TIPS
Figure 7.
WARNING
Keep clearance between the body and the machine.
WARNING
Do not operate the machine without guard in place.
Do these tips when you use the machine
•Keep the machine connected to the correctly worn
harness.
• Keep a firm hold with the two hands on the machine
while you operate the machine.
• Cut tall grass from the top down.
If grass winds around the trimmer head:
• Remove the battery pack.
• Remove the grass.
4.4 CUTTING TIPS
Figure 8.
•Tilt the machine toward the area to be cut. Use the tip of
the cutting line to cut grass.
• Move the machine from right to left to prevent thrown
debris toward the operator.
• Do not cut in the dangerous area.
• Do not force the trimmer head into uncut grass.
• Wire and picket fences cause cutting line wear and
breakage. Stone and brick walls, curbs, and wood can
wear the cutting line quickly.
4.5 ADJUST THE LENGTH OF THE
CUTTING LINE
Figure 9.
While you operate the machine, the cutting line gets worn and
shorter. You can adjust the length of the cutting line.
1. Hit the trimmer head against the ground while you
operate the machine.
5
English EN

2. Line is automatically released and the cut-off blade cuts
the excess length.
4.6 LINE CUT-OFF BLADE
Figure 10.
This trimmer is equipped with a line cut-off blade on the
guard. The line cut off blade continuously trims the line to
ensure a consistent and efficient cut diameter. Advance line
whenever you hear the engine running faster than normal, or
when trimming efficiency diminishes. This will maintain best
performance and keep line long enough to advance properly.
4.7 ADJUST THE CUTTING
DIAMETER
Figure 10.
NOTE
The machine is set at a 280 mm cutting diameter. You can
adjust to a 330 mm cutting diameter.
Set the cutting diameter to 280 mm for greater runtime and
330 mmfor a larger cutting area.
1. Remove the battery pack.
2. Remove the blade screws from the cut-off blade.
3. Turn the cut-off blade 180°.
4. Tighten the blade screws.
5 MAINTENANCE
IMPORTANT
Read and understand the safety regulations and the
maintenance instructions before you clean, repair or do the
maintenance work on the machine.
IMPORTANT
Make sure that all nuts, bolts and screws are tight. Examine
regularly that you install the handles tightly.
IMPORTANT
Use only the replacement parts and accessories of the initial
manufacturer.
5.1 GENERAL INFORMATION
IMPORTANT
Only your dealer or approved service center can do the
maintenance that is not given in this manual.
Before the maintenance operations:
•Stop the machine.
• Remove the battery pack.
• Cool the motor.
• Store the machine in cool and dry place.
•Use correct clothing, protective gloves and safety glasses.
5.2 CLEAN THE MACHINE
• Clean the machine after use with a moist cloth dipped in
neutral detergent.
• Do not use aggressive detergents or solvents to clean the
plastic parts or handles.
• Keep the trimmer head free of grass, leaves, or excessive
grease.
• Keep the air vents clean and free of debris to avoid
overheating and damage to the motor or the battery.
• Do not spray water onto the motor and electrical
components.
5.3 REMOVE ANY REMAINING LINE
Figure 11 - 14.
1. Push the tabs on the sides of the trimmer head at the same
time.
2. Remove the spool cover and the spool.
3. Remove any remaining line.
4. Put the spool in the spool housing.
5. Install the spool cover onto the trimmer head.
6. Push the spool cover until it clicks into position.
5.4 INSTALL THE CUTTING LINE
Figure 15 - 18.
NOTE
Do not put more than 15 feet of cutting line in at a time.
1. Line up the slots on the spool cap with the slots on the
trimmer head.
2. Put the cutting line through the hole. Push the cutting line
until it exits the opposite hole.
3. Pull the cutting line through until there is an equal
quantity of cutting line on each side.
4. Turn the spool cap clock-wise to wind the cutting line
into the trimmer head. Keep approximately 5 in of cutting
line above out of each side of the trimmer head.
5.5 REMOVE THE TRIMMER HEAD
Figure 19 - 21.
1. Put the metal rod in the specified angle transmission hole
to fix the trimmer head.
2. Turn the trimmer head clockwise to loosen it. Do not
remove the spacer from the shaft.
5.6 ASSEMBLE THE TRIMMER HEAD
Figure 19 - 21.
6
English
EN

1. Put the metal rod in the specified angle transmission hole
to fix the trimmer head.
2. Assemble the trimmer head.
3. Turn the trimmer head counterclockwise to tighten it.
4. Remove the metal rod.
IMPORTANT
You must install the cut-off blade when you use the trimmer
head.
6 TRANSPORTATION AND
STORAGE
6.1 MOVE THE MACHINE
When you move the machine, you must:
•Wear gloves.
• Stop the machine.
• Remove the battery pack and charge it.
• Assemble the blade guard.
6.2 STORE THE MACHINE
• Remove the battery pack from the machine.
•Make sure that children cannot come near the machine.
• Keep the machine away from corrosive agents such as
garden chemicals and de-icing salts.
• Secure the machine during transportion to prevent
damage or injury. Clean and examine the machine for any
damage.
7 TROUBLESHOOTING
Problem Possible Cause Solution
The ma-
chine does
not start
when you
push the
trigger.
No electrical con-
tact between the
machine and the
battery pack.
1. Remove battery pack.
2. Check contact and in-
stall the battery pack
again.
The battery pack is
depleted.
Charge the battery pack.
The lock-out but-
ton and trigger are
not pushed at the
same time.
1. Pull the lock-out but-
ton and hold it.
2. Pull the trigger to start
the machine.
Problem Possible Cause Solution
The ma-
chine stops
when you
cut.
The guard is not
attached to the ma-
chine.
Remove the battery pack
and attach the guard to
the machine.
Heavy cutting line
is used.
Use only with the nylon
cutting line of 2.0 mm di-
ameter.
The grass winds
around the motor
shaft or the trim-
mer head.
1. Stop the machine.
2. Remove the battery
pack.
3. Remove the grass from
the motor shaft and trim-
mer head.
The motor is over-
loaded.
1. Remove the trimmer
head from the grass.
2. The motor will recover
to work as soon as the
load is removed.
3. When you cut, move
the trimmer head in and
out of the grass to be cut
and remove no more than
8" in pass.
The battery pack
or machine is too
hot.
1. Cool the battery pack
until its function returns
to normal.
2. Cool the machine for
approximately 10 mi-
nutes.
The battery pack is
disconnected from
the tool.
Install the battery pack
again.
The battery pack is
depleted.
Charge the battery pack.
The line
does not ad-
vance.
Lines are welded
to themselves.
Lubricate with silicone
spray.
Not enough line
on spool.
Install more line.
Lines are worn too
short.
Advance the cutting line.
Lines are tangled
on spool.
1. Remove the lines from
the spool.
2. Wind the lines.
7
English EN

Problem Possible Cause Solution
The line
keeps
breaking.
The machine is
used incorrectly.
1. Cut with the tip of the
line, avoid stones, walls
and other hard objects.
2. Advance the cutting
line regularly to keep full
cutting width.
The grass
winds
around the
trimmer
head and
motor hous-
ing.
Cut tall grass at
ground level.
1. Cut tall grass from the
top down.
2. Remove no more than
8" in each pass to prevent
wrapping.
The line
does not cut
well.
The cut-off blade
becomes dull.
Sharpen the cut-off blade
with a file or replace it.
Vibration
increases
obviously.
The line is worn
down at one side
and not advanced
in time.
Make sure that the line on
both sides is normal. Ad-
vance the line.
8 TECHNICAL DATA
Voltage 2x24 V
No load speed 6000 ±10% / 5300 ±10% RPM
Cutting head Bump feed
Cutting line diame-
ter
2.0 mm
Cutting path diam-
eter
280 mm / 330 mm
Weight (without
battery pack)
3.75 kg
Measured sound
pressure level
LPA=87 dB(A), KPA= 3 dB(A)
Guaranteed sound
power level
LWA.d= 96 dB(A)
Vibration 2.5 m/s2, k=1.5 m/s2
Battery model G24B2 and other BAG series
Charger model G24X2UC2 and other CAG series
Noise value.
9 WARRANTY
(The full warranty terms and conditions can be found on
Greenworks website )
The Greenworks warranty is 3 years on the product, and 2
years on batteries (consumer/private usage) from the date of
purchase. This warranty covers manufacturing faults. A faulty
product under warranty might be either repaired or replaced.
A unit that has been misused or used in other ways then
described in the owner’s manual might be rejected for
warranty. Normal wear, and wear parts are not considered as
warranty. The original manufacturer warranty is not affected
by any additional warranty offered by a dealer or retailer.
A faulty product must be returned to the point of purchase in
order to claim for warranty, together with the proof of
purchase (receipt).
10 EC DECLARATION OF
CONFORMITY
Name and address of the manufacturer:
Name: GLOBGRO AB
Globe Group Europe
Address: Riggaregatan 53 211 13 Malmö, Sweden
Name and address of the person authorised to compile the
technical file:
Name: Peter Söderström
Address: Riggaregatan 53 211 13 Malmö, Sweden
Herewith we declare that the product
Category: Grass trimmer
Model: STE403 (2107707)
Serial number: See product rating label
Year of Construction: See product rating label
• is in conformity with the relevant provisions of the
Machinery Directive 2006/42/EC.
•is in conformity with the provisions of the following
other EC-Directives:
•2014/30/EU
• 2000/14/EC & 2005/88/EC
• 2011/65/EU & (EU)2015/863
Furthermore, we declare that the following (parts/clauses of)
harmonised standards have been used:
• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;
EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;
IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC
62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1
8
English
EN

Conformity assessment method to Annex VI / Directive
2000/14/EC.
Grass trimmer
Measured sound power level: LWA=92.9 dB(A)
Guaranteed sound power level: LWA.d=96 dB(A)
Place, date: Signature: Ted Qu, Quality Director
Malmö, 12.25.2020
9
English EN

1 Beschreibung....................................11
1.1 Verwendungszweck......................................... 11
1.2 Überblick......................................................... 11
2 Allgemeine Sicherheitshinweise
für Elektrowerkzeuge......................11
3 Montage............................................11
3.1 Maschine auspacken........................................ 11
3.2 Schutzabdeckung befestigen............................11
3.3 Montieren des Schafts..................................... 12
3.4 Befestigen des Zusatzgriffes............................12
3.5 Akkupacks einsetzen....................................... 12
3.6 Akkupack entfernen.........................................12
4 Bedienung.........................................12
4.1 Maschine starten..............................................12
4.2 Maschine anhalten........................................... 12
4.3 Tipps zur Bedienung........................................12
4.4 Schneidetipps...................................................13
4.5 Länge des Schneidfadens einstellen................ 13
4.6 Fadenmesser.................................................... 13
4.7 Schnittdurchmesser einstellen......................... 13
5 Wartung und Instandhaltung.........13
5.1 Allgemeine Informationen...............................13
5.2 Maschine reinigen............................................13
5.3 Entfernen Sie noch vorhandenen Faden.......... 14
5.4 Einlegen des Schneidfadens............................ 14
5.5 Entfernen des Schneidekopfs...........................14
5.6 Montieren des Schneidkopfs........................... 14
6 Transport und Lagerung................ 14
6.1 Bewegen der Maschine....................................14
6.2 Maschine lagern...............................................14
7 Fehlerbehebung...............................14
8 Technische Daten.............................15
9 Garantie........................................... 16
10 EG-Konformitätserklärung........... 16
10
Deutsch
DE

1 BESCHREIBUNG
1.1 VERWENDUNGSZWECK
Diese Maschine wird zum Mähen von Gras, leichtem Unkraut
und anderer ähnlicher Vegetation in Bodennähe eingesetzt.
Die Schneidebene muss etwa parallel zum Boden liegen. Sie
können mit der Maschine keine Hecken, Sträucher, Büsche,
Blumen oder Kompost schneiden oder zerkleinern.
1.2 ÜBERBLICK
Abbildung 1 - 21.
1Batterieentriegelungstaste
2Hinterer Griff
3Auslöser
4Sperrtaste
5Geschwindigkeitsschalter
6Zusatzgriff
7Oberer Schaft
8Verbindungsstück
9Unterer Schaft
10 Schneidkopf
11 Fadenmesser
12 Schutzabdeckung
13 Schraube
14 Entriegelungstaste
15 Positionierungsbohrung
16 Schraube
17 Untere Klemme
18 Handgriff
19 Lasche
20 Fadenkopfabdeckung
21 Spulengehäuse
22 Fadenkopf
23 Fadenaustrittsloch
24 Aussparung
25 Winkelübertragungsbohrung
26 Metallstange
ADrehrichtung
BBester Schneidebereich
CGefährlicher Schneidebereich
2 ALLGEMEINE
SICHERHEITSHINWEISE FÜR
ELEKTROWERKZEUGE
WARNUNG
Lesen Sie alle Sicherheitshinweise und alle
Anweisungen. Die Nichtbeachtung der Sicherheitshinweise
und Anweisungen kann zu Stromschlag, Feuer und/oder
schweren Verletzungen führen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen
zur späteren Verwendung auf.
Der Begriff "Elektrowerkzeug" in den Sicherheitshinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebundenes)
Elektrowerkzeug oder batteriebetriebenes (kabelloses)
Elektrowerkzeug.
3 MONTAGE
3.1 MASCHINE AUSPACKEN
WARNUNG
Vergewissern Sie sich, dass Sie die Maschine vor dem
Gebrauch richtig montiert haben.
WARNUNG
• Bei beschädigten Maschinenteilen dürfen Sie die
Maschine nicht verwenden.
•Wenn Sie nicht alle Teile haben, dürfen Sie die
Maschine nicht in Betrieb nehmen.
• Wenn Teile beschädigt sind oder fehlen, wenden Sie
sich an die Servicestelle.
1. Öffnen Sie die Verpackung.
2. Lesen Sie die beiliegende Dokumentation.
3. Entnehmen Sie alle unmontierten Teile aus dem Karton.
4. Nehmen Sie die Maschine aus dem Karton.
5. Entsorgen Sie den Karton und das Verpackungsmaterial
gemäß den örtlichen Vorschriften.
3.2 SCHUTZABDECKUNG
BEFESTIGEN
Abbildung 2.
WARNUNG
Berühren Sie nicht das Fadenmesser.
1. Entfernen Sie die Schrauben vom Schneidkopf mit einem
Kreuzschlitzschraubendreher (nicht im Lieferumfang
enthalten).
2. Bringen Sie die Schutzabdeckung auf dem Schneidkopf
an.
11
Deutsch
DE

3. Richten Sie die Schraubenlöcher an der Schutzabdeckung
mit den Schraubenlöchern am Schneidkopf aus.
4. Ziehen Sie die Schrauben an.
3.3 MONTIEREN DES SCHAFTS
Abbildung 3.
1. Lösen Sie die Schraube am Verbindungsstück.
2. Drücken Sie die Entriegelungstaste am unteren Schaft.
3. Richten Sie die Entriegelungstaste mit der
Positionierungsbohrung aus und verschieben Sie die
beiden Schaftteile.
4. Drehen Sie den unteren Schaft, bis die Taste in der
Positionierungsbohrung einrastet.
5. Ziehen Sie die Schraube mit dem
Innensechskantschlüssel an.
3.4 BEFESTIGEN DES
ZUSATZGRIFFES
Abbildung 4.
1. Entfernen Sie die Knauf vom Griff.
2. Befestigen Sie den Zusatzgriff am Schaft.
3. Stellen Sie den Zusatzgriff in eine bequeme Position.
4. Ziehen Sie den Zusatzgriff mit dem Knauf an.
3.5 AKKUPACKS EINSETZEN
Abbildung 5.
WARNUNG
• Wenn der Akkupack oder das Ladegerät beschädigt ist,
ersetzen Sie den Akkupack oder das Ladegerät.
•Stoppen Sie die Maschine und warten Sie, bis der
Motor stoppt, bevor Sie die Akkupacks einsetzen oder
entnehmen.
•Verwenden Sie nur Akkupacks mit 24V. Verwenden
Sie keine Doppelspannungsakkupacks mit 24/48V.
•Zum Starten der Maschine sollten beide Akkupacks
in die Akkufächer eingesetzt werden.
1. Richten Sie die Hubrippen am Akkupack mit den Nuten
im Akkufach aus.
2. Schieben Sie den Akkupack in das Akkufach, bis er
einrastet.
3. Wenn Sie ein Klicken hören, ist der Akkupack eingesetzt.
4. Wiederholen Sie den Vorgang mit dem anderen
Akkupack.
HINWEIS
Optimieren Sie die Leistung und Ergebnisse Ihrer neuen
2x24V-Maschine, indem Sie beide Akkupacks vor
Verwendung zu 100 % laden. Wenn die Akkus
unterschiedliche Ladezustände aufweisen, entspricht die
Laufzeit der Maschine dem Akku mit der geringeren
Leistung (Wenn z. B. ein Akku zu 100 % geladen ist, der
andere aber nur zu 50 %, läuft die Einheit nur, bis die
zu 50 % geladene Batterie leer ist).
3.6 AKKUPACK ENTFERNEN
Abbildung 5.
1. Drücken und halten Sie die Akkuentriegelungstaste.
2. Nehmen Sie den Akkupack aus der Maschine.
4 BEDIENUNG
WICHTIG
Bevor Sie die Maschine in Betrieb nehmen, lesen und
verstehen Sie die Sicherheitsvorschriften und die
Bedienungsanleitung.
WARNUNG
Seien Sie vorsichtig, wenn Sie die Maschine bedienen.
4.1 MASCHINE STARTEN
Abbildung 6.
1. Drücken Sie die Sperrtaste und betätigen Sie den
Auslöser.
2. Drücken Sie den Geschwindigkeitsschalter auf die
gewünschte Betriebsgeschwindigkeit. Drücken Sie den
Geschwindigkeitsschalter auf Position 1 für niedrige
Geschwindigkeit oder Position 2 für hohe
Geschwindigkeit.
4.2 MASCHINE ANHALTEN
Abbildung 6.
1. Lassen Sie den Auslöser los, um die Maschine
anzuhalten.
4.3 TIPPS ZUR BEDIENUNG
Abbildung 7.
WARNUNG
Halten Sie Abstand zwischen Körper und Maschine.
WARNUNG
Betreiben Sie die Maschine nicht ohne Schutzabdeckung.
Führen Sie diese Tipps aus, wenn Sie das Gerät benutzen
12
Deutsch
DE

• Halten Sie die Maschine mit dem korrekt verbundenen
Haltegurt.
•Halten Sie die Maschine mit den beiden Händen gut fest,
während Sie die Maschine bedienen.
• Schneiden Sie hohes Gras von oben nach unten.
Wenn sich Gras um den Schneidkopf windet:
• Entfernen Sie den Akkupack.
• Entfernen Sie das Gras.
4.4 SCHNEIDETIPPS
Abbildung 8.
•Neigen Sie die Maschine in Richtung des zu
schneidenden Bereichs. Verwenden Sie die Spitze des
Schneidfadens, um Gras zu schneiden.
• Bewegen Sie die Maschine von rechts nach links, um zu
verhindern, dass Fremdkörper in Richtung Bediener
geschleudert werden.
• Nicht im Gefahrenbereich schneiden.
• Den Schneidkopf nicht in ungeschnittenes Gras drücken.
• Draht- und Lattenzaun verursachen Verschleiß und Bruch
des Schneidfadens. Stein- und Ziegelwände, Bordsteine
und Holz können den Schneidfaden schnell abnutzen.
4.5 LÄNGE DES SCHNEIDFADENS
EINSTELLEN
Abbildung 9.
Während Sie die Maschine bedienen, wird der Schneidfaden
abgenutzt und kürzer. Sie können die Länge des
Schneidfadens einstellen.
1. Schlagen Sie den Schneidkopf gegen den Boden,
während Sie die Maschine bedienen.
2. Der Faden wird automatisch freigegeben und das
Fadenmesser schneidet die Überlänge ab.
4.6 FADENMESSER
Abbildung 10.
Dieser Trimmer ist mit einem Fadenmesser an der
Schutzabdeckung ausgestattet. Das Fadenmesser schneidet
den Faden kontinuierlich ab, um einen gleichmäßigen und
effizienten Schnittdurchmesser zu gewährleisten. Den Faden
vorschieben, sobald akustisch vernehmbar ist, dass der Motor
schneller als normal läuft, oder wenn der Trimmwirkungsgrad
sinkt. So erhalten Sie die beste Leistung und der Faden ist
dabei lang genug, um angemessen vorwärts zu kommen.
4.7 SCHNITTDURCHMESSER
EINSTELLEN
Abbildung 10.
HINWEIS
Die Maschine ist auf einen 280 mm Schnittdurchmesser
eingestellt. Sie können auf einen 330 mm
Schnittdurchmesser einstellen.
Stellen Sie den Schnittdurchmesser auf 280 mm für eine
größere Laufzeit und 330 mm für einen größeren
Schnittbereich ein.
1. Entfernen Sie den Akkupack.
2. Entfernen Sie die Messerschrauben vom Fadenmesser.
3. Drehen Sie das Fadenmesser um 180°.
4. Ziehen Sie die Messerschrauben an.
5 WARTUNG UND
INSTANDHALTUNG
WICHTIG
Lesen und verstehen Sie die Sicherheitsvorschriften und die
Wartungsanweisungen, bevor Sie die Maschine reinigen,
reparieren oder die Wartungsarbeiten durchführen.
WICHTIG
Achten Sie darauf, dass alle Muttern, Schrauben und Bolzen
fest angezogen sind. Überprüfen Sie regelmäßig, ob Sie die
Griffe fest montiert haben.
WICHTIG
Verwenden Sie nur die Ersatz- und Zubehörteile des
Herstellers.
5.1 ALLGEMEINE INFORMATIONEN
WICHTIG
Nur Ihr Händler oder eine zugelassene Servicestelle kann
die Wartung durchführen, die nicht in diesem Handbuch
beschrieben ist.
Vor den Wartungsarbeiten:
•Stoppen Sie die Maschine.
• Entfernen Sie den Akkupack.
• Lassen Sie den Motor abkühlen.
• Lagern Sie die Maschine kühl und trocken.
• Korrekte Kleidung, Schutzhandschuhe und Schutzbrille
tragen.
5.2 MASCHINE REINIGEN
• Reinigen Sie die Maschine nach Gebrauch mit einem
feuchten Tuch, das mit neutralem Reinigungsmittel
befeuchtet ist.
• Verwenden Sie keine aggressiven Reinigungs- oder
Lösungsmittel zur Reinigung der Kunststoffteile oder
Griffe.
13
Deutsch
DE

• Halten Sie den Schneidkopf frei von Gras, Laub oder
übermäßigem Fett.
•Halten Sie die Lüftungsöffnungen sauber und frei von
Schmutz, um Überhitzung und Schäden am Motor oder
an der Batterie zu vermeiden.
• Sprühen Sie kein Wasser auf den Motor und die
elektrischen Komponenten.
5.3 ENTFERNEN SIE NOCH
VORHANDENEN FADEN
Abbildung 11 - 14.
1. Drücken Sie die Laschen an den Seiten des
Schneidkopfes gleichzeitig.
2. Entfernen Sie die Spulenabdeckung und die Spule.
3. Entfernen Sie noch vorhandenen Faden.
4. Legen Sie die Spule in das Spulengehäuse.
5. Montieren Sie die Spulenabdeckung auf den
Schneidkopf.
6. Drücken Sie die Spulenabdeckung, bis sie einrastet.
5.4 EINLEGEN DES SCHNEIDFADENS
Abbildung 15 - 18.
HINWEIS
Legen Sie nicht mehr als 5 m Schneidfaden auf einmal ein.
1. Richten Sie die Schlitze an der Spulenkappe mit den
Schlitzen am Schneidkopf aus.
2. Stecken Sie den Schneidfaden durch das Loch. Schieben
Sie den Schneidfaden so weit, bis er aus dem
gegenüberliegenden Loch austritt.
3. Ziehen Sie den Schneidfaden durch, bis sich auf jeder
Seite gleich viel Schneidfaden befindet.
4. Drehen Sie die Spulenkappe im Uhrzeigersinn, um den
Schneidfaden in den Schneidkopf zu wickeln. Es sollen
ca. 12,5 cm des Schneidfadens aus jeder Seite des
Schneidkopfs herausragen.
5.5 ENTFERNEN DES
SCHNEIDEKOPFS
Abbildung 19 - 21.
1. Setzen Sie die Metallstange in die vorgeschriebene
Winkelübertragungsbohrung ein, um den Schneidkopf zu
fixieren.
2. Drehen Sie den Schneidkopf im Uhrzeigersinn, um ihn zu
lösen. Entfernen Sie nicht das Distanzstück von der
Welle.
5.6 MONTIEREN DES
SCHNEIDKOPFS
Abbildung 19 - 21.
1. Setzen Sie die Metallstange in die vorgeschriebene
Winkelübertragungsbohrung ein, um den Schneidkopf zu
fixieren.
2. Montieren Sie den Schneidkopf.
3. Drehen Sie den Schneidkopf gegen den Uhrzeigersinn,
um ihn festzuziehen.
4. Entfernen Sie die Metallstange.
WICHTIG
Sie müssen das Fadenmesser montieren, wenn Sie den
Schneidkopf verwenden.
6 TRANSPORT UND LAGERUNG
6.1 BEWEGEN DER MASCHINE
Wenn Sie die Maschine bewegen, müssen Sie Folgendes tun:
•Tragen Sie Handschuhe.
• Stoppen Sie die Maschine.
• Entfernen Sie den Akkupack und laden Sie ihn auf.
• Montieren Sie den Messerschutz.
6.2 MASCHINE LAGERN
• Nehmen Sie den Akkupack aus der Maschine.
•Stellen Sie sicher, dass Kinder nicht in die Nähe der
Maschine kommen können.
• Halten Sie die Maschine von aggressiven Mitteln wie
Gartenchemikalien und Auftausalzen fern.
• Sichern Sie die Maschine während des Transports, um
Schäden oder Verletzungen zu vermeiden. Reinigen und
prüfen Sie die Maschine auf Beschädigungen.
7 FEHLERBEHEBUNG
Problem Mögliche Urs-
ache
Lösung
Die Ma-
schine star-
tet nicht,
wenn Sie
den Auslös-
er drücken.
Kein elektrischer
Kontakt zwischen
der Maschine und
dem Akkupack.
1. Entfernen Sie den Ak-
kupack.
2. Überprüfen Sie den
Kontakt und setzen Sie
den Akkupack wieder
ein.
Der Akkupack ist
leer.
Laden Sie den Akkupack
auf.
Die Sperrtaste und
der Auslöser wer-
den nicht gleich-
zeitig gedrückt.
1. Ziehen Sie die Sperr-
taste und halten Sie sie
gedrückt.
2. Ziehen Sie den Auslös-
er, um die Maschine zu
starten.
14
Deutsch
DE

Problem Mögliche Urs-
ache
Lösung
Die Ma-
schine
stoppt,
wenn Sie
schneiden.
Die Schutzabdeck-
ung ist nicht an
der Maschine be-
festigt.
Entfernen Sie den Akku-
pack und befestigen Sie
die Schutzabdeckung an
der Maschine.
Es wird ein
schwerer Schneid-
faden verwendet.
Nur mit dem Nylonsch-
neidfaden mit einem
Durchmesser von 2.0 mm
verwenden.
Das Gras wickelt
sich um die Mo-
torwelle oder den
Schneidkopf.
1. Stoppen Sie die Ma-
schine.
2. Entfernen Sie den Ak-
kupack.
3. Entfernen Sie das Gras
von der Motorwelle und
dem Schneidkopf.
Der Motor ist
überlastet.
1. Befreien Sie den
Schneidkopf vom Gras.
2. Der Motor wird sich
wieder in Betrieb setzen,
sobald die Last entfernt
wird.
3. Wenn Sie schneiden,
bewegen Sie den
Schneidkopf in das und
aus dem zu mähenden
Gras und entfernen Sie
nicht mehr als 20 cm (8")
beim Durchgang.
Der Akkupack
oder die Maschine
ist zu heiß.
1. Lassen Sie den Akku-
pack abkühlen, bis seine
Funktion wieder normal
ist.
2. Lassen Sie die Ma-
schine ca. 10 Minuten
lang abkühlen.
Der Akkupack ist
vom Werkzeug ge-
trennt.
Setzen Sie den Akkupack
wieder ein.
Der Akkupack ist
leer.
Laden Sie den Akkupack
auf.
Problem Mögliche Urs-
ache
Lösung
Der Faden
wird nicht
vorgescho-
ben.
Die Fäden sind mit
sich selbst versch-
weißt.
Mit Silikonspray schmie-
ren.
Nicht genügend
Faden auf der
Spule.
Installieren Sie mehr Fa-
den.
Die Fäden vers-
chleißen zu kurz.
Ziehen Sie Schneidfaden
heraus.
Die Fäden sind auf
der Spule verhed-
dert.
1. Entfernen Sie die Fä-
den von der Spule.
2. Wickeln Sie die Fäden
auf.
Der Faden
bricht im-
mer wieder
ab.
Die Maschine ist
unsachgemäß be-
nutzt worden.
1. Schneiden Sie mit der
Spitze des Fadens, ver-
meiden Sie Steine,
Mauern und andere harte
Gegenstände.
2. Ziehen Sie den
Schneidfaden regelmäßig
heraus, um die volle
Schnittbreite zu erhalten.
Das Gras
wickelt sich
um den
Schneid-
kopf und
das Motor-
gehäuse.
Mähen Sie hohes
Gras auf Boden-
höhe.
1. Schneiden Sie hohes
Gras von oben nach un-
ten.
2. Entfernen Sie nicht
mehr als 20 cm (8") bei
jedem Durchgang, um ein
Umwickeln zu vermei-
den.
Der Faden
schneidet
nicht gut.
Das Fadenmesser
wird stumpf.
Schärfen Sie das Faden-
messer mit einer Feile
oder ersetzen Sie es.
Die Vibra-
tionen neh-
men deut-
lich zu.
Der Faden ist auf
einer Seite abge-
nutzt und wurde
nicht rechtzeitig
vorgeschoben.
Achten Sie darauf, dass
der Faden an beiden Seit-
en normal ist. Bewege die
den Faden.
8 TECHNISCHE DATEN
Spannung 2x24 V
Leerlaufdrehzahl 6000 ±10% / 5300 ±10% U/min
Schneidkopf Stoßzuführung
Durchmesser des
Schneidfadens
2.0 mm
15
Deutsch
DE

Schneidbahndurch-
messer
280 mm / 330 mm
Gewicht (ohne Akku-
pack)
3.75 kg
Gemessener Schall-
druckpegel
LPA=87 dB(A), KPA= 3 dB(A)
Garantierter Schall-
leistungspegel
LWA.d= 96 dB(A)
Vibration 2.5 m/s2, k=1.5 m/s2
Akku-Modell G24B2 und andere BAG Baureihen
Ladegerät-Modell G24X2UC2 und andere CAG
Baureihen
Lärmwert.
9 GARANTIE
(Die vollständigen Garantiebedingungen finden Sie auf der
Website von Greenworks )
Die Greenworks-Garantie beträgt 3 Jahre auf das Produkt und
2 Jahre auf die Akkus (Käufer/Privatgebrauch) ab
Kaufdatum. Diese Garantie deckt Herstellungsfehler ab. Ein
im Rahmen der Garantie fehlerhaftes Produkt kann entweder
repariert oder ersetzt werden. Ein Gerät, das missbräuchlich
oder auf andere Weise als zu in der Bedienungsanleitung
beschrieben Zwecken verwendet wurde, kann von der
Garantie ausgeschlossen werden. Normaler Verschleiß und
Verschleißteile sind von der Garantie ausgeschlossen. Die
ursprüngliche Herstellergarantie wird durch eine zusätzliche
Garantie eines Händlers oder Einzelhändlers nicht
beeinträchtigt.
Ein fehlerhaftes Produkt muss zusammen mit dem
Kaufnachweis (Quittung) an die Verkaufsstelle
zurückgeschickt werden, um Garantieansprüche geltend zu
machen.
10 EG-
KONFORMITÄTSERKLÄRUNG
Name und Anschrift des Herstellers:
Name: GLOBGRO AB
Globe Group Europe
Adresse: Riggaregatan 53 211 13 Malmö, Sweden
Name und Anschrift der Person, die zur Erstellung der
technischen Unterlagen berechtigt ist:
Name: Peter Söderström
Adresse: Riggaregatan 53 211 13 Malmö, Sweden
Hiermit erklären wir, dass das Produkt
Kategorie: Faden-Rasentrimmer
Modell: STE403 (2107707)
Seriennummer: Siehe Produktetikett
Baujahr: Siehe Produktetikett
• den einschlägigen Bestimmungen der Maschinenrichtlinie
2006/42/EG entspricht.
•den Bestimmungen der folgenden anderen EG-
Richtlinien entspricht:
• 2014/30/EU
• 2000/14/EG & 2005/88/EG
• 2011/65/EU &(EU)2015/863
Darüber hinaus erklären wir, dass die folgenden (Teile/
Klauseln von) harmonisierten Normen verwendet wurden:
• EN 60335-1; EN 50636-2-91; EN 62233; EN 55014-1;
EN 55014-2; EN ISO 3744; EN ISO 3744; ISO 11094;
IEC 62321-7-2; IEC 62321-4; IEC 62321-5; IEC
62321-6; IEC 62321-7-1; IEC 62321-8; IEC 62321-3-1
Angewandtes Konformitätsbewertungsverfahren gemäß
Richtlinie 2000/14/EG Anhang VI
Faden-Rasentrimmer
Gemessener Schallleistungspegel: LWA=92.9 dB(A)
Garantierter Schallleistungspegel: LWA.d=96 dB(A)
Ort, Datum: Unterschrift: Ted Qu, Qualitätsleiter
Malmö, 12.25.2020
16
Deutsch
DE

1 Descripción.......................................18
1.1 Finalidad.......................................................... 18
1.2 Perspectiva general..........................................18
2 Advertencias generales de
seguridad para herramientas
eléctricas...........................................18
3 Instalación........................................18
3.1 Desembalaje de la máquina............................. 18
3.2 Fijación de la protección..................................18
3.3 Montaje del eje................................................ 18
3.4 Fijación del asa auxiliar...................................19
3.5 Instalación de las baterías................................19
3.6 Retirada de la batería....................................... 19
4 Funcionamiento...............................19
4.1 Puesta en marcha de la máquina......................19
4.2 Detención de la máquina................................. 19
4.3 Consejos de funcionamiento............................19
4.4 Consejos de corte.............................................19
4.5 Ajuste de la longitud del hilo de corte.............20
4.6 Cuchilla de corte de hilo..................................20
4.7 Ajuste del diámetro de corte............................20
5 Mantenimiento.................................20
5.1 Información general.........................................20
5.2 Limpieza de la máquina...................................20
5.3 Retire el hilo restante.......................................20
5.4 Instalación del hilo de corte.............................20
5.5 Retirada del cabezal de corte...........................21
5.6 Montaje del cabezal de corte........................... 21
6 Transporte y almacenamiento........21
6.1 Traslado de la máquina....................................21
6.2 Almacenamiento de la máquina...................... 21
7 Solución de problemas.................... 21
8 Datos técnicos.................................. 22
9 Garantía........................................... 23
10 Declaración de conformidad CE....23
17
Español
ES

1 DESCRIPCIÓN
1.1 FINALIDAD
Esta máquina se utiliza para cortar hierba, maleza ligera y
otra vegetación similar a nivel del suelo. El plano de corte
debe estar aproximadamente paralelo a la superficie del suelo.
No puede utilizar la máquina para cortar o podar setos,
arbustos, matorrales, flores y compost.
1.2 PERSPECTIVA GENERAL
Figura 1 - 21.
1Botón de desbloqueo de la batería
2Asa posterior
3Gatillo
4Botón de desbloqueo
5Interruptor de velocidad
6Asa auxiliar
7Eje superior
8Acoplamiento
9Eje inferior
10 Cabezal de corte
11 Cuchilla de corte
12 Protección
13 Tornillo
14 Botón de desbloqueo
15 Orificio de posicionamiento
16 Perno
17 Abrazadera inferior
18 Mando
19 Pestaña
20 Cubierta de carrete
21 Carcasa del carrete
22 Carrete
23 Orificio de salida de hilo
24 Ranura
25 Orificio de transmisión angular
26 Varilla metálica
ADirección de rotación
BMejor zona de corte
CZona de corte peligrosa
2 ADVERTENCIAS GENERALES
DE SEGURIDAD PARA
HERRAMIENTAS
ELÉCTRICAS
AVISO
Lea todas las advertencias de seguridad y todas las
instrucciones. El incumplimiento de las advertencias e
instrucciones puede provocar descargas eléctricas,
incendios o lesiones graves.
Guarde todas las advertencias e instrucciones para su
consulta posterior.
El término "herramienta eléctrica" empleado en las
advertencias se refiere a su herramienta eléctrica con
funcionamiento de red (con cable) o herramienta eléctrica
con funcionamiento a batería (inalámbrica).
3 INSTALACIÓN
3.1 DESEMBALAJE DE LA MÁQUINA
AVISO
Asegúrese de montar correctamente la máquina antes del
uso.
AVISO
• Si las piezas de la máquina presentan daños, no utilice
la máquina.
•Si no tiene todas las piezas, no utilice la máquina.
• Si faltan piezas o hay piezas dañadas, contacte con el
centro de servicio.
1. Abra el embalaje.
2. Lea la documentación que se proporciona en la caja.
3. Retire todas las piezas sin montar de la caja.
4. Retire la máquina de la caja.
5. Deseche la caja y el material de embalaje de conformidad
con los reglamentos locales.
3.2 FIJACIÓN DE LA PROTECCIÓN
Figura 2.
AVISO
No toque la cuchilla de corte.
1. Retire los tornillos del cabezal de corte con un
destornillador Phillips (no incluido).
2. Ponga la protección sobre el cabezal de corte.
3. Alinee los orificios de tornillo de la protección con los
orificios de tornillo del cabezal de corte.
4. Apriete los tornillos.
3.3 MONTAJE DEL EJE
Figura 3.
18
Español
ES

1. Afloje el tornillo del acoplamiento.
2. Pulse el botón de desbloqueo del eje inferior.
3. Alinee el botón de desbloqueo con el orificio de
posicionamiento y deslice los dos ejes.
4. Gire el eje inferior hasta que el botón se bloquee en el
orificio de posicionamiento.
5. Apriete el tornillo con una llave hexagonal.
3.4 FIJACIÓN DEL ASA AUXILIAR
Figura 4.
1. Retire el mando del asa.
2. Fije el asa auxiliar en el eje.
3. Sitúe el asa auxiliar en una posición cómoda.
4. Apriete el asa auxiliar con el mando.
3.5 INSTALACIÓN DE LAS BATERÍAS
Figura 5.
AVISO
• Si la batería o el cargador ha sufrido daños, sustituya la
batería o el cargador.
• Detenga la máquina y espere hasta que el motor se pare
antes de instalar o retirar las baterías.
•Utilice únicamente baterías de 24V. No utilice
baterías de doble tensión de 24/48V.
•Ambas baterías deben instalarse en los
compartimentos para poder poner en marcha la
máquina.
1. Alinee las nervaduras de elevación de la batería con las
ranuras del compartimento de la batería.
2. Introduzca la batería en el compartimento de la batería
hasta que encaje en su posición.
3. Cuando escuche un clic, la batería está instalada.
4. Realice la misma operación con la otra batería.
NOTA
Optimice la potencia y el rendimiento de su nueva
máquina 2x24V haciéndola funcionar con ambas
baterías cargadas al 100%. Si cada batería tiene un
estado de carga diferente, el tiempo de funcionamiento
de la máquina está sujeto a la batería de menor carga
(Por ejemplo: una batería está cargada al 100% y la
otra al 50%, la unidad solo funcionará hasta que la
batería del 50% se agote).
3.6 RETIRADA DE LA BATERÍA
Figura 5.
1. Pulse y mantenga pulsado el botón de desbloqueo de la
batería.
2. Retire la batería de la máquina.
4 FUNCIONAMIENTO
IMPORTANTE
Antes de utilizar la máquina, debe leer y entender las
normas de seguridad y las instrucciones de funcionamiento.
AVISO
Tenga cuidado cuando utilice la máquina.
4.1 PUESTA EN MARCHA DE LA
MÁQUINA
Figura 6.
1. Pulse el botón de desbloqueo y apriete el gatillo.
2. Empuje el interruptor de velocidad a la velocidad deseada
de funcionamiento. Empuje el interruptor de velocidad a
la posición 1 para velocidad baja o posición 2 para
velocidad alta.
4.2 DETENCIÓN DE LA MÁQUINA
Figura 6.
1. Suelte el gatillo para detener la máquina.
4.3 CONSEJOS DE
FUNCIONAMIENTO
Figura 7.
AVISO
Mantenga un espacio entre el cuerpo y la máquina.
AVISO
No utilice la máquina sin la protección en su posición.
Le sugerimos lo siguiente cuando utilice la máquina
•Mantenga la máquina conectada al arnés correctamente
colocado.
• Mantenga una posición firme con las dos manos en la
máquina mientras la utiliza.
• Corte la hierba alta de arriba a abajo.
Si se enrolla hierba alrededor del cabezal de corte:
• Retire la batería.
• Quite la hierba.
4.4 CONSEJOS DE CORTE
Figura 8.
•Incline la máquina hacia la zona que va a cortar. Utilice la
punta del hilo de corte para cortar hierba.
• Mueva la máquina de derecha a izquierda para evitar que
salgan residuos despedidos hacia el operario.
• No corte en la zona peligrosa.
19
Español
ES
