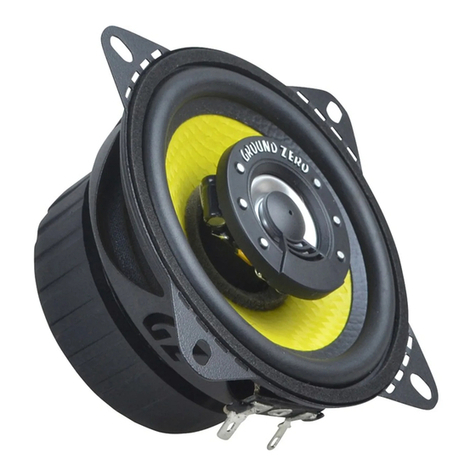

Ground Zero TITANIUM Series User manual

TITANIUM SERIES
TITANIUM SERIES
COMPONENT SPEAKER SYSTEM
Anleitung / Owner´s manual
GZTC 165.2X
Spezifikationen / Specifications
•Hochwertiges 2-Wege Komponentensystem
•Klippel® optimierter Tief-/Mitteltöner
•HQPP Membran mit 3D Struktur
•Gummi Sicke
•Resonanzarmer Stahlkorb
•20 mm Seidenkalotten-Hochtöner mit Einbaugehäuse
•Kompakte 12 dB/Okt. Hochtonweiche
•6 dB/Okt. Tieftonweiche am Korb des Tief-/Mitteltöners
oHigh quality 2-way component system
oKlippel® optimized midwoofer
oHQPP 3D structure cone
oRubber surround
oResonance free steel basket
o0.8" silk dome tweeter with flush installation housing
oCompact 12 dB/oct high pass crossover
o6 dB/oct low pass filter at the midwoofer´s basket

GROUND ZERO GZTC 165.2X
TITANIUM SERIES
Allgemeine Einbauhinweise / General installation note
•Niemals Löcher in den Tank, die Bremsleitung, Kabel oder andere wichtige Fahrzeugteile bohren!
•Kabel niemals über scharfe Kanten führen, die zu Beschädigungen führen könnten
•Signal- und Lautsprecherkabel nicht in der Nähe von Antennen-Elektronik oder Antennenkabel verlegen, die für
den Radioempfang wichtig sind
•Signal- und Lautsprecherkabel weitestgehend getrennt von stromführenden Kabeln verlegen
•Never drill a hole to the vehicle´s gas tank or brake lines, to wirings or any other important vehicle parts!
•Never pass wires over sharp edges or vehicle parts to avoid any kind of damage
•Keep the wiring away from the antenna and electronic devices contributing to radio reception
•Lay the power supply wiring always separated from speaker wiring to avoid disturbance
•Use adequately dimensioned power and speaker wires to connect the components
Spezifikationen / Specifications
Frequenzweiche / Crossover
Modell / model
GZTC 165.2X
Impedanz / Impedance
3 Ohm/ohms
Frequenzgang / Frequency response
50 Hz – 22 kHz
Trennfrequenz / Cut-off frequency
5000 Hz (12/6 dB / Okt./oct.)
Wirkungsgrad / Efficiency (SPL)
90 dB
Belastbarkeit / Power handling (RMS)
100 Watt / Watts
Belastbarkeit / Power handling (max.)
150 Watt / Watts
Maße / Dimensions
Tieftöner / Midwoofer
GZTK 165X
Hochtöner / Tweeter
GZTT 20S
Außendurchmesser / Outer diameter
Einbaudurchmesser / Mounting diameter
Einbautiefe / Mounting depth
165 mm / 6.5”
142.5 mm / 5.61”
68 mm / 2.68”
54 mm / 2.13”
46 mm / 1.81”
18 mm / 0.71”
IN Signaleingang vom Radio/Verstärker
TW OUT Hochton-Anschluss
WF OUT Tiefton-Anschluss
IN Input from head unit / amplifier
TW OUT Tweeter connector
WF OUT Kickwoofer connector
Anpassung des Hochtonpegels:
Der Pegel kann über die Position der Steckbrücke gewählt werden
Tweeter level adjustment:
The tweeter level can be set by positioning the jumper to the required level
position

GROUND ZERO GZRCGZTC 165.2X
TITANIUM SERIES
Anschluss / Wiring
Gewährleistung / Garantie
Die Gewährleistung entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in
der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung
beilegen. Von der Gewährleistung ausgeschlossen sind Defekte, die durch Überlastung, unsachgemäße Behandlung oder
bei Teilnahme an Wettbewerben entstanden sind. Wir behalten uns das Recht vor, zukünftig nötige Änderungen oder
Verbesserungen an dem Produkt vorzunehmen, ohne den Kunden darüber zu informieren.
Terms of Warranty
The limited warranty for this product is covered by Ground Zero´s local distribution partners and their
terms and conditions. For further information contact your local retailer or distributor.
A
B
-
A – low pass filter used
B – without low pass filter
(in case of active application)
- negative connector

GROUND ZERO GZTC 165.2X
TITANIUM SERIES
Musik hören kann unter anderem emotional, beeindruckend, entspannend oder unterhaltsam sein. Dabei
spielt es kaum eine Rolle, welche Art von Musik der jeweils persönliche Favorit ist, also ob es sich um
instrumentale Musik, Jazz, Electro, Latin, Klassik, Rock oder eine andere Musikrichtung handelt. Die
Wiedergabequalität bei dem jeweils gewünschten Pegel spielt dabei hingegen eine wichtige Rolle.
Manche Musik verlangt nach gehobenen Pegeln, während andere eher leisere Töne bevorzugt.
GROUND ZERO berücksichtigt all die unterschiedlichen Wünsche der Kunden bei der Entwicklung neuer
Produkte. Hierbei gilt stets die Zielsetzung, einen möglichst realistischen Sound zu erzeugen und damit
die Seele der Musik und die Intention des Künstlers zu vermitteln. Zu einem einzigen Satz
zusammengefasst: RESPECT THE MUSIC!
Listening to music can be emotional, impressive, relaxing or enjoyable. At that, it doesn´t really matter
what kind of music is the personal favorite, whether it´s Instrumental, Jazz, Electro, Latin, Classic, Rock or
any other music direction. However, audio reproduction quality at each desired volume is elementary.
Some music styles require higher levels while others prefer the soft tones.
GROUND ZERO considers all the different wishes of customers during the development of new products.
Along with this, the target is to create the most realistic sound, to transfer the soul of the music and the
intention of the performer. Summarized to one phrase: RESPECT THE MUSIC!
GROUND ZERO products are engineered in Germany
