GRUPPO PIAZZETTA H07033300 User manual

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 1
IT

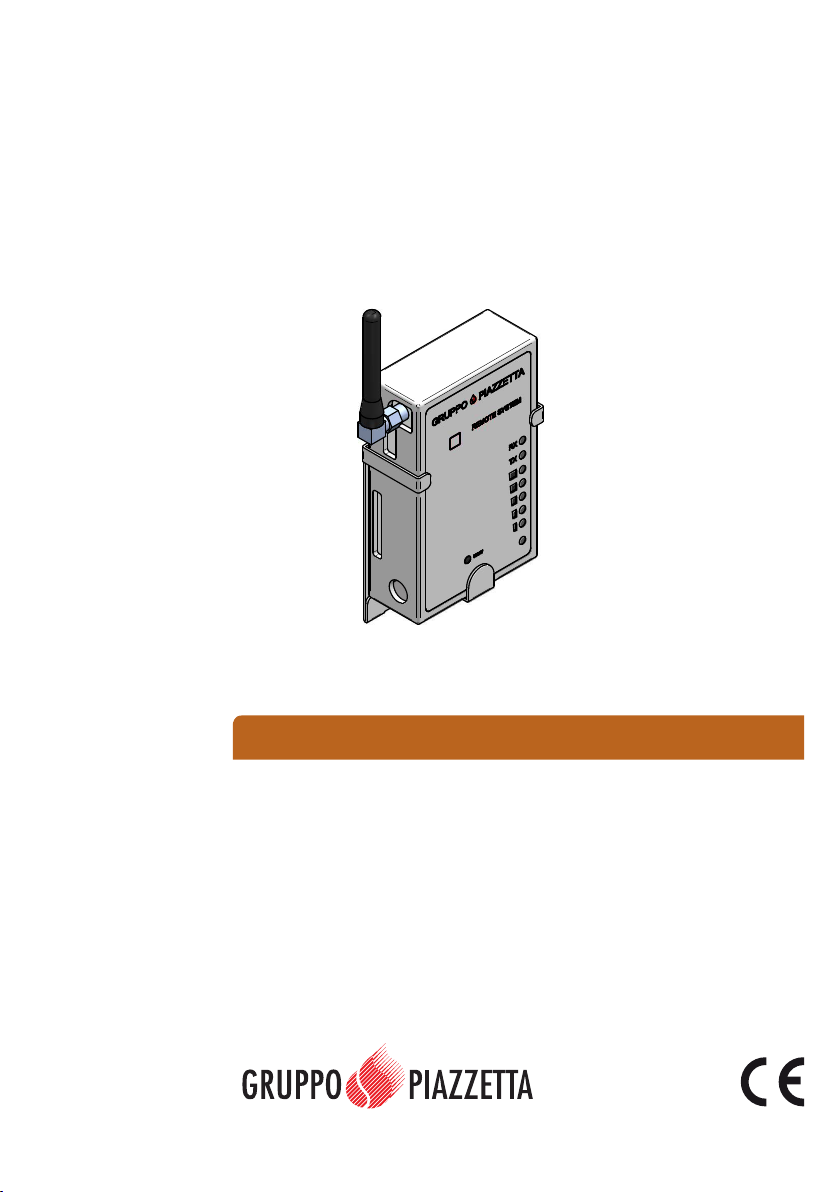

KIT REMOTE SYSTEM
IT - Il libretto istruzioni è parte integrante del prodotto. UK- The instruction booklet is an integral part of the product. FR - Le manuel fait partie intégrante du produit. DE - Die Anleitung ist Bestandtel des Produktes
ISTRUZIONI PER L’INSTALLAZIONE E L’USO Pagina 2
INSTRUCTIONS FOR INSTALLATION AND USE Page 11
MANUEL D’INSTALLATION ET D’UTILISATION Page 20
AUFBAU-UND BEDIENUNGSANLEITUNG Seite 29

H07033300 / DT2002795 - 01
2
Italiano
Gentile Cliente,
La ringraziamo per aver preferito uno dei nostri prodotti, frutto di lunga esperienza e di una continua ricerca per un
prodotto superiore in termini di sicurezza, affidabilità e prestazioni.
Nella documentazione fornita troverà tutte le informazioni ed i consigli utili per conoscere e utilizzare il suo prodotto
nel massimo della sicurezza ed efficienza.
Per termini, limiti ed esclusioni fare riferimento al certificato di garanzia allegato al prodotto. Il costruttore, nell’intento
di perseguire una politica di costante sviluppo e rinnovamento del prodotto, può apportare, senza preavviso alcuno,
le modifiche che riterrà opportune.
Le immagini riportate nel presente libretto sono a titolo esplicativo e talvolta possono non rappresentare
esattamente il prodotto.
Questo documento è di proprietà Gruppo Piazzetta S.p.A. e non può essere riprodotto o divulgato a terzi,
totalmente o in parte, senza nostra autorizzazione scritta. Gruppo Piazzetta S.p.A. si riserva tutti i diritti a
rigore di legge.
INDICE
Questo libretto codice H07033300 / DT2002795 - 01 (02/2016) è composto da 40 pagine.
1 AVVERTENZE GENERALI 3
2 INFORMAZIONI SUL PRODOTTO 3
2.1 Caratteristiche 3
2.2 Dati tecnici 4
3 INSTALLAZIONE 4
3.1 Preliminari 4
3.2 Prima connessione 5
3.3 Limitazioni 5
3.4 Supporto a muro 5
4 USO 6
4.1 Funzioni remote eseguibili 6
4.2 Funzioni remote eseguibili stufa ad aria 7
4.3 Funzioni remote eseguibili
stufa ad acqua (Thermo) 8
5 PRINCIPALI ANOMALIE 9
Numero di telefono del GPRS: ................................................
Prima di procedere all’installazione, all’utilizzo e a qualsiasi intervento sul prodotto, leggere con
attenzione tutta la documentazione e le informazioni, sotto qualsiasi forma, fornite a corredo del
prodotto stesso e di eventuali accessori complementari, nonché altra documentazione in essi
citata.
Se in seguito vi fossero problemi o dubbi contattare il proprio rivenditore o C.A.T. (centro
assistenza tecnica autorizzato) di zona.

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 3
1 AVVERTENZE GENERALI 2 INFORMAZIONISULPRODOTTO
2.1 CARATTERISTICHE
- Questo libretto istruzioni è stato redatto dal
costruttore e costituisce parte integrante del prodotto.
Le informazioni in esso contenute sono indirizzate
all’acquirente, e a tutte quelle persone che a vario titolo
concorrono all’installazione, all’uso e alla manutenzione
del prodotto.
- Leggete con attenzione le istruzioni e le informazioni
tecniche contenute in questo manuale, prima di
procedere all’installazione, all’utilizzo e a qualsiasi
intervento sul prodotto.
- L’osservanza delle indicazioni contenute nel presente
libretto istruzioni garantisce la sicurezza alle persone e
cose; assicura l’economia di esercizio ed una più lunga
durata di funzionamento.
- Il Gruppo Piazzetta S.p.A. declina ogni responsabilità
per danni causati dalla inosservanza alle norme di
installazione uso e manutenzione indicate nel libretto di
istruzioni, per modifiche del prodotto non autorizzate o
ricambi non originali.
- L’attenta progettazione e l’analisi dei rischi fatti dal
Gruppo Piazzetta S.p.A.hanno permesso la realizzazione
di un prodotto sicuro; tuttavia prima di effettuare
qualsiasi operazione, si raccomanda di attenersi
scrupolosamente alle istruzioni riportate nel seguente
documento, e di tenerlo sempre a disposizione.
- L’installazione e l’utilizzo del prodotto devono essere
fatti in conformità con le istruzioni del fabbricante, e
nel rispetto delle normative europee, nazionali e dei
regolamenti locali.
- Il modulo GPRS supporta solo il set standard di caratteri
utilizzati per gli SMS e non set di caratteri particolari.
- Nei luoghi dove è vietato l’uso del telefono cellulare
non è possibile installare il modulo GPRS.
- Il modulo GPRS può generare interferenze se installato
in prossimità di TV, radio o PC.

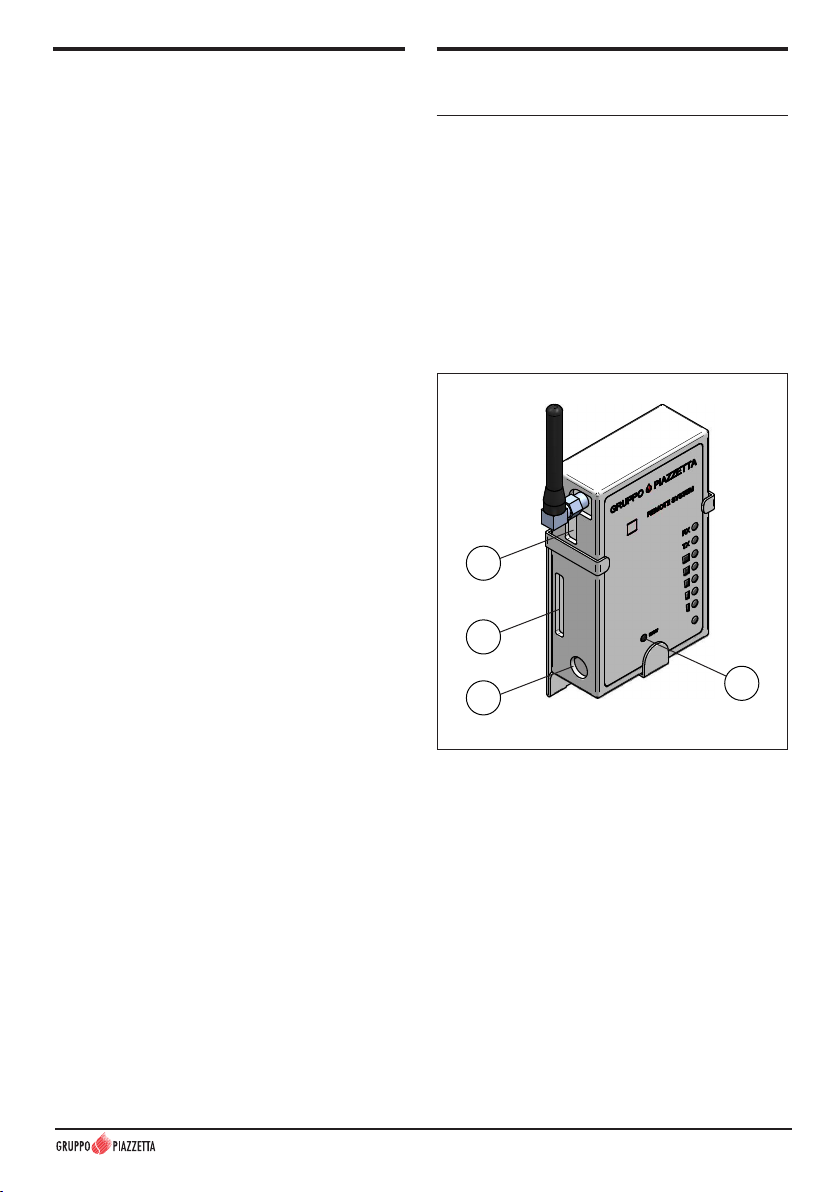

Il Modulo GPRS è un dispositivo che permette di
comandare la stufa a distanza tramite l’invio di semplici
messaggi SMS da un telefono cellulare GSM (no UMTS).
1 Collegamento seriale
2 Cassetto porta SIM
3 Alimentazione
4 Reset del modulo
1
2
34

H07033300 / DT2002795 - 01
4
Alimentazione Tensione di alimentazione 12 V
Consumo 0,5 W
Connessioni Seriale standard Gruppo Piazzetta TTL
Specifiche ambientali
Temperatura ambiente operativa Da 0°C a +50°C
Temperatura di immagazzinamento Da -10°C a +50°C
Umidità relativa massima (senza condensa) 95%
Specifiche meccaniche
Dimensioni (LxPxH) 57x90x24 mm
Peso 75g circa
Posizione di montaggio Qualsiasi
Grado di protezione in versione con scatola in ABS IP 21
1
2
2.2 DATI TECNICI
3 INSTALLAZIONE
3.1 PRELIMINARI
Per poter permettere la ricezione dei messaggi di
comando inviati da un telefono cellulare abilitato, è
indispensabile provvedere alla configurazione di base
del modulo GPRS.
- Procurarsi una SIM con credito disponibile sufficiente
a coprire la necessità delle varie operazioni di comando
a distanza (ad esempio 10 €).
- Inserire la SIM in un telefono cellulare e seguendo
le istruzioni fornite dall’operatore e quelle del telefono
stesso, disabilitare la richiesta di inserimento PIN
all’accensione.
- Rimuovere la SIM dal telefono cellulare e, con modulo
non alimentato, inserirla nell’apposito alloggiamento (1)
- Premendo il tasto (2) per aprire il cassetto.

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 5
LED Stato Significato
4
Acceso Modulo GPRS collegato alla
rete elettrica
Spento Modulo GPRS non collegato
alla rete elettrica
Lampeggiante Comunicazione attiva
5 Lampeggiante Comunicazione attiva
6
Scala da 1 a 5
I led si accendono in
una scala da 1 a 5
proporzionalmente
all’intensità del campo
GPRS presente
1° Led rosso (in
basso) Campo GPRS insufficiente
1
3
2

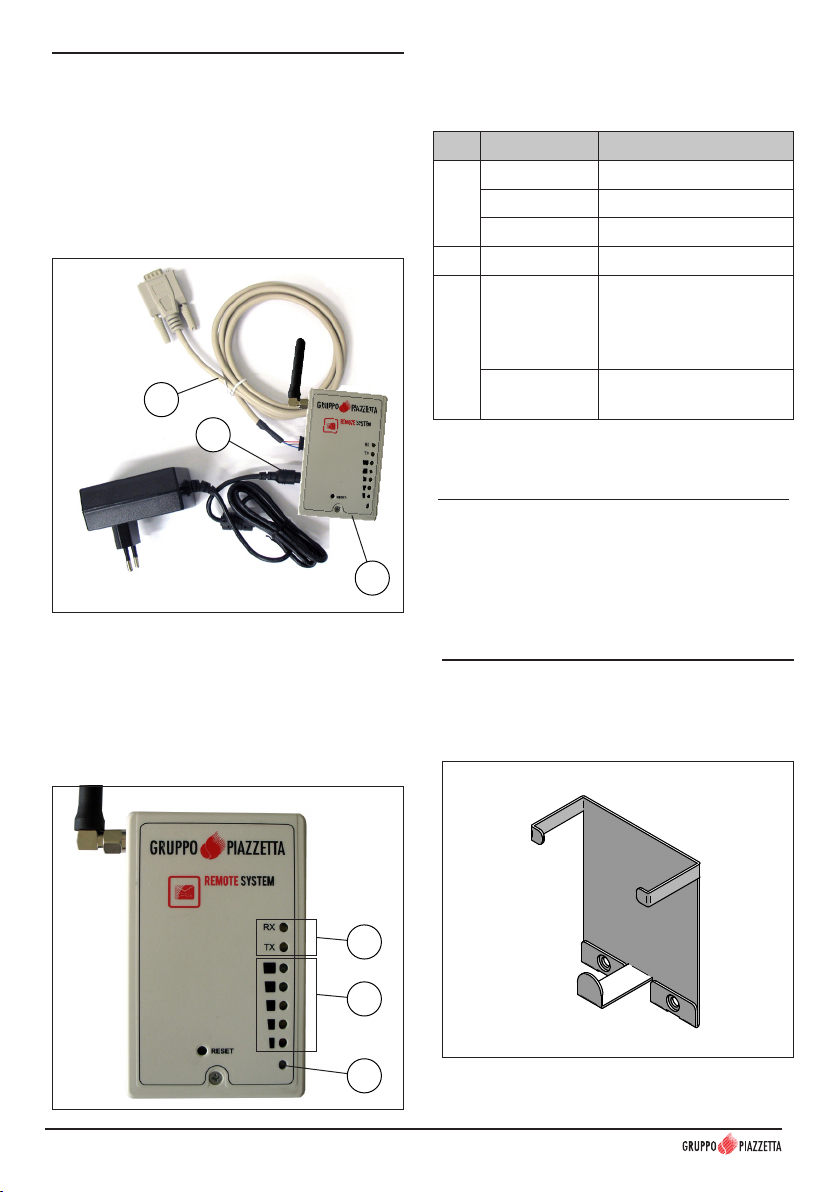

3.2 PRIMA CONNESSIONE
3.3 LIMITAZIONI
3.4 SUPPORTO A MURO
- Dopo aver inserito la SIM, alimentare il modulo
connettendo il cavo seriale (1) fornito in dotazione, al
modulo GPRS (2) da un lato, e alla presa seriale DB9
della stufa dall’altro.
- Inserire lo spinotto dell’alimentazione (3) nel
connettore 12 V.
- Collegare l’alimentatore ad una presa di corrente.
Le limitazioni nell’installazione del modulo GPRS
riguardano l’anno di produzione dei vari modelli.
Verificare con il vostro rivenditore di fiducia la possibilità
di installare il modulo GPRS nella vostra stufa.
Compreso nell’imballo, troverete una staffa a muro e
relative viti, per posizionare il vostro GPRS a parete.
- Si attiva il led (4) indicando che il modulo è alimentato.
- Dopo alcuni istanti si attivano i led RX-TX (5): un
lampeggio alternato tra i due è indice di corretta
comunicazione seriale. Un comportamento differente è
sintomo di comunicazione seriale mancante o difettosa.
Se il modulo è rimasto fermo un certo tempo, è possibile
che sia necessario attendere qualche minuto perché il
modulo stesso si attivi.
L’accensione del modulo GPRS è evidenziata dal led (4).
4
5
6

H07033300 / DT2002795 - 01
6
Per dialogare con la stufa, è necessaria come prima
operazione, l’impostazione obbligatoria di un numero
telefonico principale e di massimo 4 numeri secondari
opzionali.
Attraverso il numero principale si comanda la stufa
e si ricevono gli SMS di ritorno, attraverso i numeri
secondari si possono solo inviare i comandi ma non si
ricevono gli SMS di ritorno.
L’impostazione del numero/i si effettua tramite
l’invio del seguente messaggio (es.: +39 per l’Italia):
SETTELNUMBER [phone] dove il 1° emesso
corrisponde al numero di telefono del cellulare principale
e gli altri due sono i numeri dei cellulari secondari.
I numeri telefonici devono essere preceduti dal
prefisso internazionale (es.: +39 per l’Italia).
Per modificare i numeri impostati inoltrare l’SMS
con i nuovi numeri: i nuovi numeri andranno a
sovrascrivere quelli precedentemente impostati.
Il funzionamento della stufa a distanza avviene tramite
l’invio di messaggi SMS di comando prestabiliti al
numero telefonico della SIM inserita nel modulo GPRS.
All’invio di ogni messaggio c’è un messaggio di ritorno
che riporta il buon fine o meno dell’operazione.
Le diciture dei vari SMS possono essere digitate sia in
maiuscolo che in minuscolo.
In caso di segnalazione “Allarme”, verificare
direttamente sul prodotto il tipo di allarme (paragrafo
“STATO STUFA” del libretto istruzioni “USO E
MANUTENZIONE”).
La temperatura ambiente, la temperatura dell’acqua e
la temperatura fumi, sono espresse in °C.
Per il corretto funzionamento è obbligatorio
inserire uno spazio dopo la dicitura
SETTELNUMBER e tra i vari numeri telefonici.
La tempistica di consegna degli SMS dipende
dal carico della rete GSM.
Lingua impostata: ITALIANO (impostazioni di fabbrica).
Solo dopo aver inserito il numero di telefono
principale sarà possibile impostare la lingua
desiderata.
Impostare il tipo di stufa (aria o thermo) tramite le
diciture SETMODE AIR oppure SETMODE H2O
Mediante l’utilizzo di un normale telefono cellulare GSM,
inviando opportuni messaggi SMS, è principalmente
possibile effettuare le seguenti funzioni remote:
- Impostazione numeri di telefono
- Accensione della stufa
- Modifica dei set di temperatura aria/acqua
- Modifica potenza calorica
- Lettura dello stato della stufa
- Spegnimento della stufa
“Errore. Stufa non spenta. Riprova”
Se viene inviato un sms “OFF” e si riceve un Messaggio
di errore, significa che l’apparecchio si trova in fase di
accensione.
Per motivi di sicurezza, prima di spegnersi l’apparecchio
dovrà completare il ciclo di accensione in esecuzione
(20 minuti circa).
Trascorso il tempo necessario, verificare inviando un
sms “STATO”:
- se si riceve “IN SPEGNIMENTO” o “OFF” il comando è
stato recepito / eseguito
- se si riceve “IN FUNZIONE” allora il precedente
comando non è stato recepito ed è necessario inviare
nuovamente un sms “OFF”
4.1 FUNZIONI REMOTE ESEGUIBILI
4.2 CASI PARTICOLARI
4 USO

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 7
4.3 FUNZIONI REMOTE ESEGUIBILI STUFA AD ARIA
(*) = Elenco possibili voci: In accensione, In funzione, Pulizia braciere, In spegnimento, OFF, Allarme.
(**) = Vedi voce “CASI PARTCOLARI”.
Operazione da svolgere SMS da inviare SMS di ritorno Eventuali
messaggi d’errore
Impostare la lingua. ITA = Italiano SET ITA Impostazione
effettuata -
Impostare il tipo di stufa SETMODE AIR Impostata AIR -
Accendere la stufa. La stufa si accende con
impostazioni di temperatura e potenza impostate
in precedenza dall’utente ON In accensione
Errore. Stufa non
accesa. Riprova
Stufa già accesa
Spegnere la stufa OFF In spegnimento Errore. Stufa non
spenta. Riprova (**)
Impostare la potenza della fiamma (da 1 a 5 in
base al modello della stufa).
Y = valore da impostare SETPOTYPotenza settata Potenza non
corretta. Riprova
Impostare la temperatura ambiente (da +7°C a
+30°C in base al modello della stufa).
X = valore da impostare SETTEMPAMBXTemperatura
ambiente settata
Temperatura
ambiente non
corretta. Riprova
Per conoscere lo stato di funzionamento della
stufa (in neretto dati d’esempio). STATO
In funzione (*)
Temp. Amb. = 28
Temp. Fumi = 118
Potenza = 2
Set Temp. Amb. = 22
-
Inviando un SMS con scritto HELP si riceve
l’elenco dei comandi che si possono utilizzare per
il funzionamento a distanza della stufa HELP
MESSAGGI
RICONOSCIUTI: ON,
OFF, SET, SETPOT,
SETTEMPAMB
STATO, SETMODE
SETTELNUMBER
HELP, VERSSW
-
In caso di allarme, sul telefono principale, vengono
visualizzati i dati di impostazione (in neretto dati
d’esempio).
Consultare il libretto istruzioni “USO E
MANUTENZIONE” sulle operazioni da svolgere.
-
Allarme
Temp. Amb. = 22
Temp. Fumi = 140
Potenza = 2
Set Temp. Amb. = 20
-
Versione del software utilizzato VERSSW - -
L’operazione non va a buon fine - - Errore. Impostazione non effettutata.
Riprova
Cavo seriale scollegato - - Errore comunicazione
tra stufa e modulo
Invio di un SMS che non rientra nei comandi
sopra descritti - - Messaggio non riconosciuto
Cambiare numero/i di telefono.
0123456789 = num. di tel. del cellulare primario SETTELNUMBER [phone] Settings done Error. Failure phone
number entry.
Try again

H07033300 / DT2002795 - 01
8
4.4 FUNZIONI REMOTE ESEGUIBILI
STUFA AD ACQUA (THERMO)
(*) = Elenco possibili voci: In accensione, In funzione, Pulizia braciere, In spegnimento, OFF, Allarme.
(**) = Vedi voce “CASI PARTCOLARI”.
Operazione da svolgere SMS da inviare SMS di ritorno Eventuali
messaggi d’errore
Impostare la lingua. ITA = Italiano SET ITA Impostazione
effettuata -
Impostare il tipo di stufa SETMODE H2O Impostata H2O -
Accendere la stufa. La stufa si accende con
impostazioni di temperatura e potenza impostate
in precedenza dall’utente ON In accensione
Errore. Stufa non
accesa. Riprova
Stufa già accesa
Spegnere la stufa OFF In spegnimento Errore. Stufa non
spenta. Riprova (**)
Impostare la temperatura acqua (da +60° C a
+75° C in base al modello della stufa).
X = valore da impostare SETTEMPH2OXTemperatura
H2O settata
Temperatura
H2O non corretta.
Riprova
Per conoscere lo stato di funzionamento della
stufa (in neretto dati d’esempio). STATO
In funzione (*)
Temp. H2O = 52
Temp. Fumi = 30
Set Temp. H2O = 65
-
Inviando un SMS con scritto HELP si riceve
l’elenco dei comandi che si possono utilizzare per
il funzionamento a distanza della stufa HELP
MESSAGGI
RICONOSCIUTI:
ON, OFF, SET,
SETTEMPH2O
STATO, SETMODE
SETTELNUMBER
HELP, VERSSW
-
In caso di allarme, sul telefono principale, vengono
visualizzati i dati di impostazione (in neretto dati
d’esempio).
Consultare il libretto istruzioni “USO E
MANUTENZIONE” sulle operazioni da svolgere.
-
Allarme
Temp. H2O = 52
Temp. Fumi = 30
Set Temp. H2O = 65
-
Versione del software utilizzato VERSSW - -
L’operazione non va a buon fine - - Errore. Impostazione non effettutata.
Riprova
Cavo seriale scollegato - - Errore comunicazione
tra stufa e modulo
Invio di un SMS che non rientra nei comandi
sopra descritti - - Messaggio non riconosciuto
Cambiare numero/i di telefono.
0123456789 = num. di tel. del cellulare primario SETTELNUMBER [phone] Settings done Error. Failure phone
number entry.
Try again

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 9
5 PRINCIPALI ANOMALIE
Problema Causa Soluzione
Tutti i led (6) lampeggiano.
In queste condizioni il
modulo GPRS non può
fornire nessuna operatività.
La SIM non è stata inserita correttamente. Inserire la SIM correttamente.
Il 1° led della scala (6) è
rosso (lampeggiante).
La richiesta di inserimento PIN è ancora
attiva.
Togliere la SIM dal modulo GPRS
ed inserirla su un telefono cellulare.
Verificare che non venga richiesto
il codice PIN. In caso contrario,
disabilitare la richiesta del codice PIN.
La SIM non è stata attivata dall’operatore. Consultare il gestore del servizio per
l’attivazione della SIM.
La SIM è scaduta (si richiede almeno una
ricarica all’anno). Utilizzare una SIM funzionante.
Non c’è campo nella rete cellulare. Contattare il vostro gestore di rete.
Led RX-TX (5) spenti.
In situazione normale
lampeggiano ad intervalli
regolari.
Il modulo GPRS non è alimentato.
Verificare che la spia di alimenta-
zione del modulo GPRS sia accesa e
che questo sia collegato alla stufa.
L’apparecchio non è alimentato. Verificare che l’apparecchio sia
alimentato correttamente.
Connessione non presente o danneggiata
tra modulo GPRS e apparecchio.
Verificare il collegamento tra modulo
GPRS e l’apparecchio.
I comandi non vanno
a buon fine.
Il modulo GPRS non è alimentato.
Verificare che la spia di alimenta-
zione del modulo GPRS sia accesa e
che questo sia collegato all’apparecchio.
L’apparecchio non è alimentato. Verificare che l’apparecchio sia
alimentato correttamente.
Numero telefonico errato. Verificare il numero telefonico.
SMS non riconosciuti.
Digitare i messaggi in maniera
corretta come previsto nel SET
comandi standard (vedi cap.“USO”).
Non è ancora stato inserito alcun numero
di telefono in memoria.
Inserire almeno un numero di
telefono in memoria (vedi cap. “USO”).

H07033300 / DT2002795 - 01
10
Problema Causa Soluzione
Led tutti spenti. Mancata alimentazione. Verificare l’alimentazione.
Collegamenti errati. Verificare i collegamenti.
Mancato invio SMS di
ritorno.
Momentanea assenza di rete. Attendere qualche minuto (*)
Credito SIM terminato. Ricaricare la SIM (*)
Sovraccarico rete GSM. Contattare il vostro gestore di rete.
Collegamento seriale scollegato.
(Messaggio: Errore comunicazione tra
stufa e modulo)
Collegare il modulo GPRS alla stufa.
(*) L’apparecchio esegue lo stesso il comado.

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 11
English
Dear Customer,
Thank you for having chosen one of our products, which is the result of years of experience and continuous research
aimed at making a superior product in terms of safety, reliability and performance.
This booklet contains information and advice for safe and efficient use of your product.
See the guarantee certificate enclosed with the product for the terms, limitations and exclusions. In line with its policy of constant
product improvement and renewal, the manufacturer may make changes without notice.
The images shown in this manual are for explanatory purposes and at times may not accurately depict the
product.
This document is the property of Gruppo Piazzetta S.p.A.; no part of it may be disclosed to third parties without the
written permission of Gruppo Piazzetta S.p.A. All rights reserved by Gruppo Piazzetta S.p.A.
CONTENTS
This booklet code H07033300 / DT2002795 - 01 (02/2016) comprises 40 pages.
1 GENERAL INFORMATION 12
2 PRODUCT INFORMATION 12
2.1 Features 12
2.2 Technical data 13
3 INSTALLATION 13
3.1 Preliminary steps 13
3.2 First connections 14
3.3 Limitations 14
3.4 Wall support 14
4 USE 15
4.1 Available remote functions 15
4.2 Air stove remote functions 16
4.3 Water stove remote functions (Thermo) 17
5 TROUBLESHOOTING 18
GPRS phone number: ................................................
Read the instructions and the information, supplied in all forms together with the product and any
accessories, as well as the documentation referred to in this manual carefully, before proceeding
with installation, use or any repairs.
If any problems or doubts should arise, please contact your local dealer or the authorized T.A.C.
(authorized technical assistance centre).

H07033300 / DT2002795 - 01
12
1 GENERAL INFORMATION 2 PRODUCT INFORMATION
2.1 FEATURES
- This instruction booklet has been prepared by the
manufacturer and is an integral part of the product. The
information contained in it is intended for the purchaser
and for anyone involved in the installation, use and
maintenance of the product.
- Read the instructions and the technical information
contained in this booklet carefully before proceeding
with installation, use or any repairs.
- The observance of the instructions and technical
information in this instruction booklet guarantees the
safety of persons and property; it also ensures more
efficient operation and an increased lifespan.
- Gruppo Piazzetta S.p.A. cannot be held responsible
for damage or injury due to failure to comply with the
instructions for installation, use and maintenance given
in this booklet, or due to unauthorised alterations or to
the use of other than original spare parts.
- The careful design and risks analysis conducted by
Gruppo Piazzetta S.p.A. have permitted the manufacture
of a safe product; nevertheless before conducting any
operation, it is recommended that the instructions
described in the following document be scrupulously
adhered to and that the document always be kept
readily available.
- Appliance installation and use must conform with the
manufacturer’s instructions as well as with European
and national legislation and local regulations.
- The GPRS module supports only the standard set of
characters used for SMS.
- In places where it is forbidden to use the mobile phone
you cannot install the GPRS module.
- The GPRS module can cause interference if deplyed
close to Television, radios or Personal computers.
The GPRS is a remote control device for the stove,
which works by the sending of simple SMS messages
from a GSM mobile phone (no UMTS).
1 Serial connection
2 SIM card holder
3 Power source connection
4 Reset
1
2
34

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 13
Power supply Supply voltage 12 V
Input 0,5 W
Connections Gruppo Piazzetta standard serial TTL
Environmental specifica-
tions
Ambient operating temperature Da 0°C a +50°C
Storage temperature Da -10°C a +50°C
Maximum relative humidity (without condensation) 95%
Mechanical specifications
Size (LxPxH) 57x90x24 mm
Weight Approx. 75g
Mounting position Any
Protection rating in version with ABS box IP 21
1
2
2.2 TECHNICAL DATA
3 INSTALLATION
3.1 PRELIMINARY STEPS
To receive the command messages sent by an enabled
mobile phone, the basic configuration of the GPRS
module must be carried out.
- Purchase a SIM card with sufficient available credit to
cover the needs of the various remote control operations
(e.g. 10 €).
- Insert the SIM card into a mobile phone and, following
the instructions provided by the operator and by the
telephone manufacturer, deactivate the prompt to enter
the PIN at startup.
- Remove the SIM card from the phone, ensure the
module is not powered and insert the card into the
relative holder (1) in the module.
- Press the key (2) to open the casing.

H07033300 / DT2002795 - 01
14
LED Behaviour Meaning
4
On Power present
Off Power not present
Blinking Active serial communication
5 Blinking Active serial communication
6
Scale of 1 to 5
The led activate on a scale
of 1 to 5 proportional to the
intensity of the GPRS fields
present
1st red led (at
the bottom)
Disconnected from the
network
1
3
2
3.2 FIRST CONNECTIONS
3.3 LIMITATIONS
3.4 WALL SUPPORT
Having inserted the SIM card, power the module by
connecting the serial cable (1) provided in the kit to the
GPRS module at one end and to the DB9 port of the
stove at the other end.
- Connect the power source to the connection (3) on
GPRS.
- Connect the power source to the power supply.
Other limitations to installation concern the year of
manufacture of the various models. Check with your
local dealer if the GPRS kit can be installed in your stove.
Included in the package, you will find a wall bracket and
screws to position your GPRS on the wall.
The LED (4) lights up showing that the module is
powered.
After a few moments the TX-RX LEDs (5) are activated.
Constant alternate blinking of the two indicates that the
serial communication is correct. Any other signal or lack
of signal means that the serial communication is lacking
or faulty.
If the module is not activated for any length of time it may
be necessary to wait a few minutes for it to activate.
Activation is shown by the LED (4) lighting up.
4
5
6

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 15
To interact with the stove the first step must be to set
a main telephone number and at the most 4 optional
secondary numbers.
The stove is controlled through the main number which
receives alarm text messages, while the secondary
numbers can send commands but do not receive alarm
SMS messages.
The number/s is/are set by sending the following
message (e.g.: +39 for Italy): SETTELNUMBER
[phone] where the 1st number corresponds
to the telephone number of the main mobile phone and
the other two are the numbers of the secondary mobile
phones. The telephone numbers must include the
international country code.
To modify the numbers set, forward the SMS with the
new numbers: the new numbers will overwrite the
previously set numbers.
Operating the stove by remote control is done by
sending preset SMS command messages to the phone
number of the SIM card inserted in the GPRS module.
Every time a message is sent, there is a return message
to say if the operation has been successful or not.
The various SMS messages can be entered in upper
or lower case.
If it appear the SMS “Alarm” verify directly on the
stove the type of alarm. See the paragraph “STATE
STOVE” on the instruction booklet “USE AND
MAINTENANCE”).
The room temperature, the water temperature and the
smoke temperature are expressed in °C.
For correct operation you must insert a
space after the readout SETTELNUMBER and
between the various numbers.
SMS delivery times depend on the GSM
network load.
Language set: ITALIAN (default settings).
It’s possible to set up the wished language only
after have set up the main phone number.
Set the stove type (air or thermo) via the message
SETMODE AIR or SETMODE H2O.
Using a normal GSM mobile phone and sending
appropriate SMS messages, the following remote
functions can basically be activated:
- Setting the telephone numbers
- Lighting of the stove
- Changing the temperature settings
- Changing the heat output
- Reading the stove status
- Shutting down of the stove
4.1 AVAILABLE REMOTE FUNCTIONS
4 USE
“Error. Stove not off. Try again”
If you send an “OFF” SMS and you receive an error
message in reply, the appliance is performing start-up.
For safety reasons, before the appliance turns itself
off, it must complete the start-up cycle in progress
(approximately 20 minutes).
After this time, check the status of the appliance by
sending a “STATUS” SMS.
- if you receive a “TURNING OFF” or “OFF” reply, the
command has been received/performed
- if you receive an “OPERATING” reply, the previous
command has not been received and you must send
another “OFF” SMS
4.2 SPECIFIC SCENARIOS

H07033300 / DT2002795 - 01
16
4.2 AVAILABLE REMOTE FUNCTIONS
AIR STOVE
(*) = Message recognized: Ignition, Working, Cleaning, Shutting down, OFF, Alarm.
(**) = See “SPECIFIC SCENARIOS”.
Operation to be carried out SMS to send Return SMS Errors SMS
Setting the language. ENG = English SET ENG Settings done -
Set the stove type SETMODE AIR Set AIR -
Lightthestove.Thestoveislitwithtemperatureand
flame level settings previously given by the user. ON Ignition
Error. Stove not
burning. Try again
Stove previously on
Shut down the stove OFF Shutting down Error. Stove not shut
down. Try again (**)
Set the flame level (from 1 to 5 according to the
model).
Y = value to be set SETPOWERYPower setted Power level not
correct. Try again
Set the room temperature (from +7°C to +30°C
according to the model).
X = value to be set SETROOMTEMPXRoom
temperature set
Room temperature
not correct.
Try again
To know the operating status (as indicated for
example in bold). STATUS
Working (*)
Room Temp. = 28
Smoke Temp. = 118
Power level = 2
Set Room temp. = 22
-
Upon sending the message HELP there is a return
message with the list of the commands that can
be used for remote-controlled operation of the
stove.
HELP
MESSAGES
RECOGNIZED: ON,
OFF, SET, SETPOWER,
SETROOMTEMP,
STATUS, SETMODE
SETTELNUMBER
HELP, VERSSW
-
For wathever alarm are indicated on the main
telephone as well as data regarding the settings.
(as indicated for example in bold).
Refer to the “USE AND MAINTENANCE” booklet
for the procedures to be carried out.
-
Alarm
Room Temp. = 22
Smoke Temp. = 140
Power level = 4
Set Room temp. = 20
-
Software version in use VERSSW - -
Operation denied - - Error. Not correctly
setted. Try again
Serial cable disconnected - - Error comunication between stove and
GPRS-Module
Sending of a SMS with text non included on the
list of the commands. - - Message not recognized
Change telephone numbers.
0123456789 = main phone number SETTELNUMBER [phone] Settings done Error. Failure phone
number entry.
Try again

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 17
4.3 AVAILABLE REMOTE FUNCTIONS
WATER STOVE (THERMO)
(*) = Message recognized: Ignition, Working, Cleaning, Shutting down, OFF, Alarm.
(**) = See “SPECIFIC SCENARIOS”.
Operation to be carried out SMS to send Return SMS Errors SMS
Setting the language. ENG = English SET ENG Settings done -
Set the stove type SETMODE H2O Set H2O -
Lightthestove.Thestoveislitwithtemperatureand
flame level settings previously given by the user. ON Ignition
Error. Stove not
burning. Try again
Stove previously on
Shut down the stove OFF Shutting down Error. Stove not shut
down. Try again (**)
Set the water temperature (from +60°C to +75°C
according to the model).
X = value to be set SETTEMPH2OXH2O
temperature set
H2O temperature
not correct.
Try again
To know the operating status (as indicated for
example in bold). STATUS
Working (*)
H2O Temp. = 52
Smoke Temp. = 30
Set H2O Temp. = 65
-
Upon sending the message HELP there is a return
message with the list of the commands that can
be used for remote-controlled operation of the
stove.
HELP
MESSAGES
RECOGNIZED:
ON,OFF, SET,
SETTEMPH2O,
STATUS, SETMODE
SETTELNUMBER
HELP, VERSSW
-
For wathever alarm are indicated on the main
telephone as well as data regarding the settings.
(as indicated for example in bold).
Refer to the “USE AND MAINTENANCE” booklet
for the procedures to be carried out.
-
Alarm
H2O Temp. = 52
Smoke Temp. = 30
Set H2O Temp. = 65
-
Software version in use VERSSW - -
Operation denied - - Error. Not correctly
setted. Try again
Serial cable disconnected - - Error comunication between stove and
GPRS-Module
Sending of a SMS with text non included on the
list of the commands. - - Message not recognized
Change telephone numbers.
0123456789 = main phone number SETTELNUMBER [phone] Settings done Error. Failure phone
number entry.
Try again

H07033300 / DT2002795 - 01
18
5 TROUBLESHOOTING
Problem Cause Solution
All the led (6) flash
In these conditions, the
GPRS module is not able
to provide any functions.
The SIM card has not been inserted
correctly. Insert the SIM card correctly.
The 1st led of the scale
(6) is red.
The prompt for Pin insertion is still active.
Remove the SIM card from the
GPRS module and use it on a mobile
phone. Verify that the PIN code is not
required. Otherwise, disable the PIN
code request.
The SIM card has not been activated by
the operator.
Consult your service provider to
activate the SIM card.
The SIM card has expired (at least one
recharge a year is required). Use a functional SIM card.
No field in the mobile phone network. Conctat you operator.
Led RX-TX (5) off.
In normal conditions, they
flash at regular intervals.
The GPRS module is not powered. Check that the GPRS module is
powered and connected to the stove.
The appliance is not powered. Check that the appliance is powered.
Connection of the GPRS module with the
appliance is not active or it is damage.
Check connection between GPRS
module and appliance.
Unsuccessful
commands.
The GPRS module is not powered.
Check that the power light of the
GPRS module is lighting up and if the
GPRS module is connected to the
appliance.
The stove is not powered. Check that the stove is powered.
Incorrect phone number. Check that the phone number is correct
SMS message not acknowledged.
Check that the SMS messages
contain the commands according to
the established SETTING (see “USE”).
No phone number in memory. Save at least one phone number in
memory (see chap. “USE”).

H07033300 / DT2002795 - 01 H07033300 / DT2002795 - 01 19
Problem Cause Solution
All LED are off. Power failure. Check the power supply.
Improper electric connections. Check the connections.
Failure of SMS-return
Momentary power failure. Wait few minutes (*)
SIM has no credit. Recharge your SIM (*)
GSM network overload. Contact your network operator.
Serial connection disconnected.
(Message: Error comunication between
stove and GPRS Module)
Connect the GPRS module to the
stove.
(*) The appliance however executes the operation.

H07033300 / DT2002795 - 01
20
Français
Cher Client,
Nous vous remercions d’avoir choisi l’un de nos produits. Cet appareil est le fruit d’une longue expérience et d’une
recherche continue, afin d’améliorer sans cesse la sécurité, la fiabilité et les performances de nos produits.
Dans ce livret d’instructions, vous trouverez toutes les informations et des conseils utiles pour pouvoir tirer le meilleur
parti du produit et pouvoir l’utiliser en toute sécurité.
Pour les délais, les limites et les exclusions, consultez le certificat de garantie joint au produit. Afin de poursuivre
une politique de développement et de renouvellement constants du produit, le fabricant peut apporter, sans aucun
préavis, les modifications qu’il considèrera nécessaires.
Les images présentes dans ce livret sont à titre indicatif et ne représentent pas toujours avec exactitude
le produit proposé.
Ce document appartient à Gruppo Piazzetta S.p.A. et ne peut être reproduit ou divulgué à des tiers,
entièrement ou en partie, sans autorisation écrite. Gruppo Piazzetta S.p.A. se réserve tous les droits
conformément à la loi.
SOMMAIRE
Ce livret d’instructions - code H07033300 / DT2002795 - 01 (02/2016) est constituè de 40 pages.
1 AVERTISSEMENTS GÉNÉRAUX 21
2 INFORMATIONS SUR LE PRODUIT 21
2.1 Caractéristiques 21
2.2 Données techniques 22
3 INSTALLATION 22
3.1 Opérations préliminaires 22
3.2 Première connexion 23
3.3 Restrictions 23
3.4 Support a mur 23
4 UTILISATION 24
4.1 Fonctions activables à distance 24
4.2 Fonctions à distance exécutables
pour poêle à air 25
4.3 Fonctions à distance exécutables
pour poêle à eau (Thermo) 26
5 PRINCIPALES ANOMALIES 27
Numéro de téléphone du GPRS: ...............................................
Avant de procéder à l’installation, à l’utilisation et à toute intervention sur le produit, lire
attentivement toute la documentation et les informations, quelle que soit la forme, fournies avec
le produit et les éventuels accessoires complémentaires, ainsi que toute autre documentation
qui y est citée.
Si vous rencontrez par la suite des problèmes ou des doutes, veuillez contactez votre revendeur
ou le C.A.T. (centre d’assistance technique autorisé) de votre région.
