Gude GBSM 150 User manual
G DE GmbH & Co. KG
Birkichstrasse 6
74549 Wolpertshausen
Deutschland
-------------------
Originalbetriebsanleitung Bandschleifer
-------------------
Translation of the original instructions Belt sander
-------------------
Traduction du mode d’emploi d’origine Ponceuse à bande
-------------------
Traduzione del Manuale d’Uso originale Levigatrice a nastro
-------------------
Vertaling van de originele gebruiksaanwijzing Bandschuurmachine
-------------------
Překlad originálního návodu k provozu Pásová bruska
-------------------
Preklad originálneho návodu na prevádzku Pásová brúska
-------------------
Az eredeti használati utasítás fordítása Szalagcsiszoló
-------------------
Prevod originalnih navodil za uporabo Tračni brusilnik
-------------------
Prijevod originalnog naputka za uporabu. Tračni brusač
-------------------
-------------------
Traducerea modului original de utilizare PLizor cu bandă
GBSM 150
55107
50
DEUTSCH Bitte lesen Sie die Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.
HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.
.
ROMÂNIA Va rugăm să citii cu atenie modul de utilizare înaintea punerii utilajului în funciune.
INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON PUŠTANJE U RAD PUNEREA ÎN FUNCIUNE
PUŠTANJE U RAD _________________________________________________________________2
Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG _______________________________ 11
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS |
MAINTENANCE | GUARANTEE _______________________________ 15
Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE _______________________________________ 18
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |
MANUTENZIONE | GARANZIA _____________________________________________________ 22
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE _______________________________________ 26
Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |
ÚDRŽBA | ZÁRUKA ______________________________________________________________ 30
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |
ÚDRZBA | ZÁRUKA _______________________________________________________________________ 34
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS _____________________________________________ 38
Slovenija TEHNIČNI PODATKI | UPORABA V SKLADU Z NAMENOM | VARNOSTNI NAPOTKI |
VZDRŽEVANJE | GARANCIJA _______________________________________________________ 42
Hrvatski TEHNIČKI PODACI | NAMJENSKA UPORABA | SIGURNOSNE UPUTE | ODRŽAVANJE |
JAMSTVO ____________________________________________________________________ 46
Български | |
| _______________________________________ 50
România DATE TEHNICE | UTILIZARE CONFORM DESTINAIEI | INSTRUCIUNI DE SECURITATE |
ÎNTREINERE | GARANIE _________________________________________________________ 54
EG-Konformitätserklärung
|
EU Declaration of Conformity
|
Certicat de conformité aux directives européennes
|
Dichiarazione di conformità alla norme UE
|
EU-conformiteitverklaring
|
Prohlášení o shodě EU
|
Vyhlásenia o zhode EU
|
EU-
Megfelelőségi nyilatkozat
|
EV-izjave o skladnosti
|
Izjave o istvojetnosti EU
|
EC-
| UE-
Declaraiei de conformitate
|
Izjave o istvojetnosti EU
__________________________________ 58
LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA |
LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM |
OBSEG DOBAVE | OPSEG ISPORUKE | | VOLUMUL LIVRĂRII |
OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY
4
12
3
1
2
4

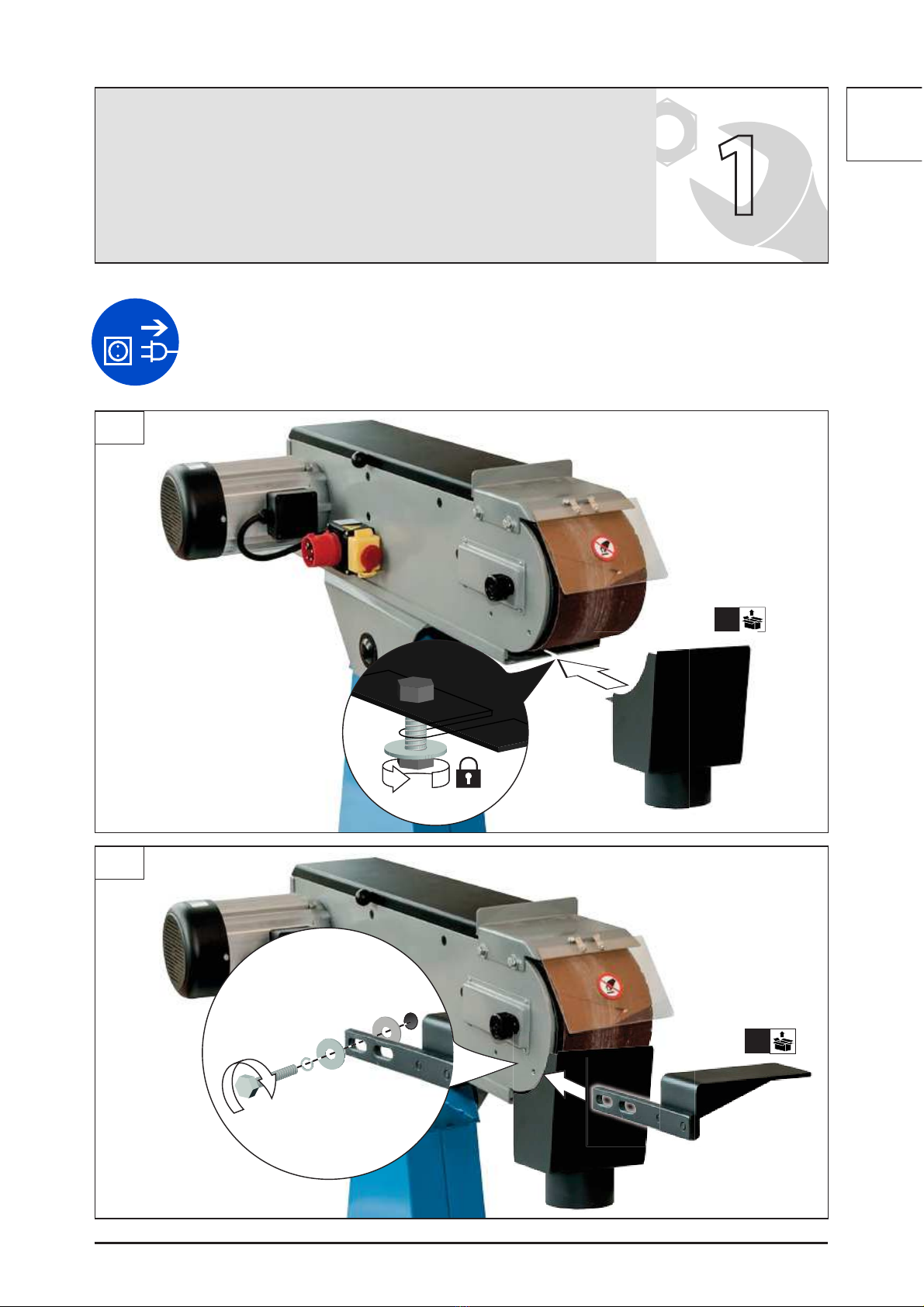

DInbetriebnahme
GB Starting-up the machine
Fmise en service
IMessa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HÜzembe helyezés
SLO Uvedba v pogon
HR Puštanje u rad
BG
RO Punerea în funciune

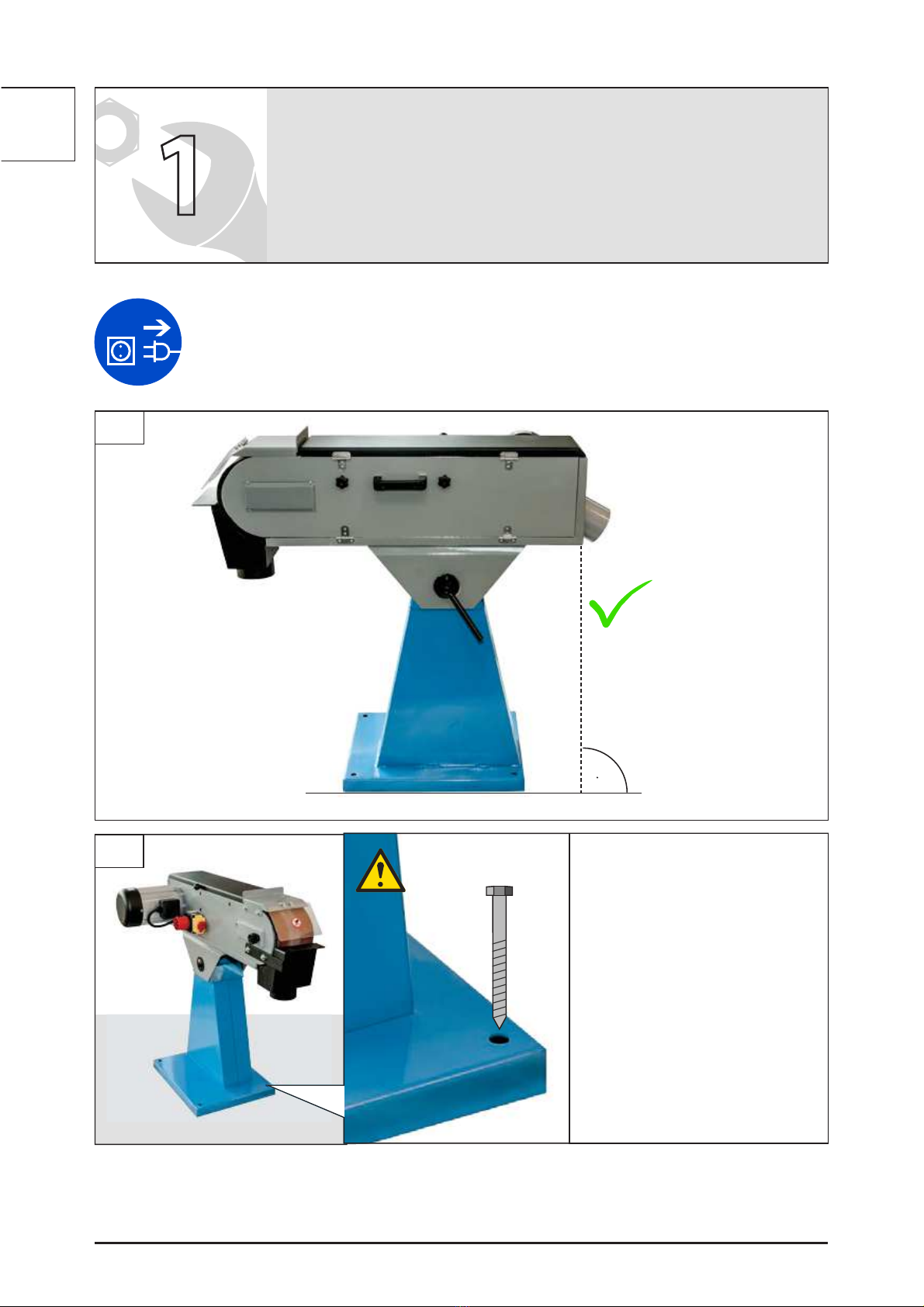

1
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
2-4
5

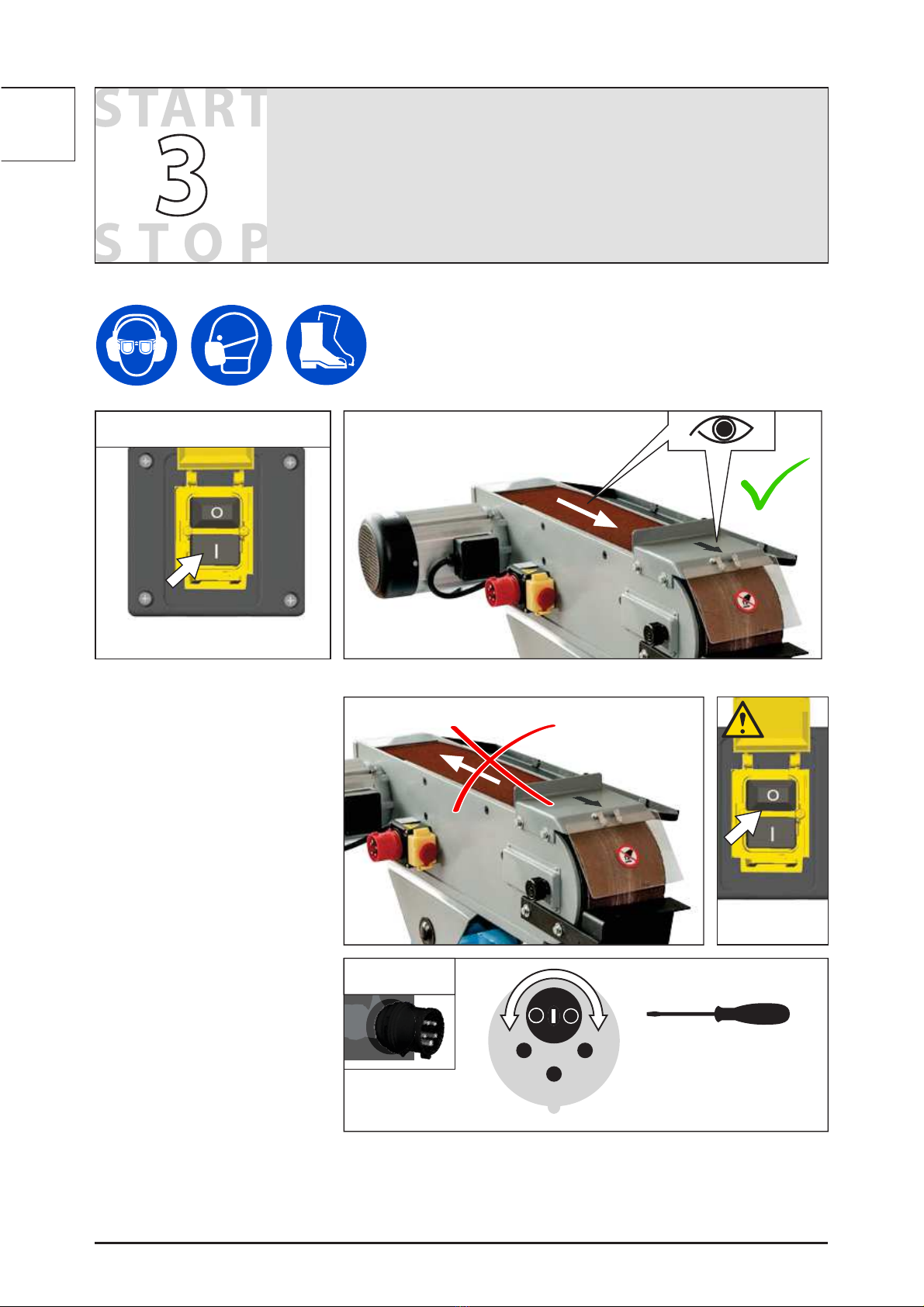

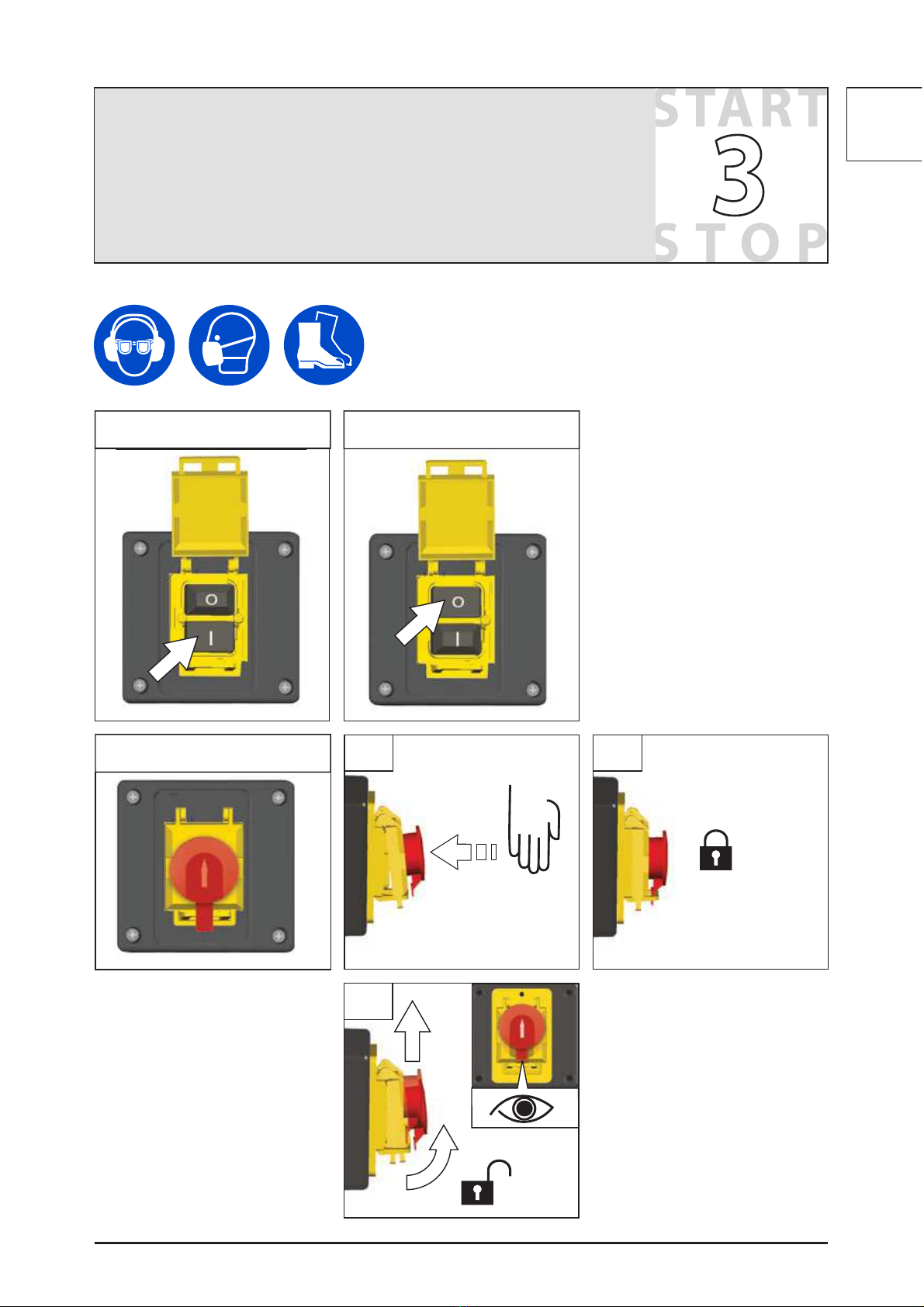

3
DBetrieb
GB Operation
FFonctionnement
IEsercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HÜzemeltetés
SLO Delovanje
HR Rad
BG
RO Funcionare
6-8
DWartung
GB Maintenance
FEntretien
IManutenzione
NL Onderhoud
CZ Údržba
SK Údrzba
HKarbantartás
SLO Vzdrževanje
HR Održavanje
BG
RO Întreinere
9-10
1
2
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
1 2
3
ca. 90 kg
2-4

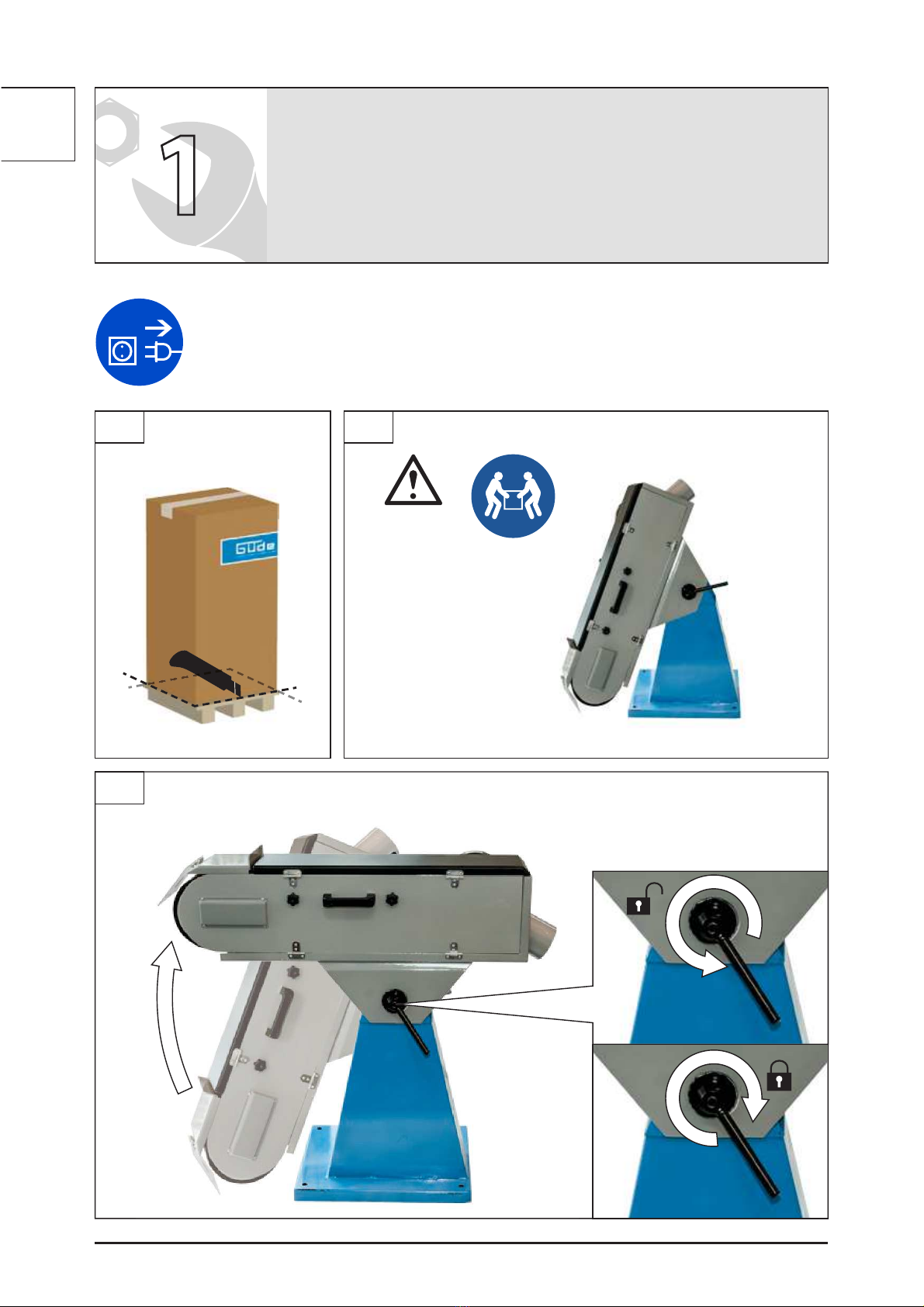

1
3
2
3
1
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
4
2
5
2 x
3
1
4
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
Im Lieferumfang nicht enthalten.
Not included in standard equipment.
Ces pièces ne font pas partie de la livraison.
on incluso nella dotazione standard.
Wordt niet meegeleverd.
V dodávce neobsaženo.
Ingår ej i leveransomfånget.
Não incluído no eqipamento normal.
Neobsahuje štandardná výbava.
Nem tartozéka a készüléknek.
U opsegu isporuke nije sadržano.
Не е включено в обема на доставката.
Nu este inclus în echipamentul standard
7
6
5
1
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
2
DE Absaugung
GB
dust collection
FR
La fonction aspirateur
IT
Aspirapolvere
NL
Stofafzuiging
CZ
Odsávání prachu
SK
Odsávanie prachu
HU Porelszívást
SI Odsesovanja prahu
HR Usisavanje prašine
BG
RO Dispozitivul de aspirare a prafului
BA Usisavanje prašine
Ø100 mm
Ø100 mm
Art.-Nr. 55157
T I P
1
6
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
3
DBetrieb
GB Operation
FFonctionnement
IEsercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HÜzemeltetés
SLO Delovanje
HR Rad
BG
RO Funcionare
180°
400 V
T E S T
S TA R T
S T O P
7
1
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
3
DBetrieb
GB Operation
FFonctionnement
IEsercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HÜzemeltetés
SLO Delovanje
HR Rad
BG
RO Funcionare
S T O P 1S T A R T
S T O P 2 1 2
3
1
8
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
S T A R T
S T A R T
3
DSchleifband ausrichten
GB Aligning the sanding belt
FAligner la bande abrasive
IAllineare il nastro abrasivo
NL Schuurband uitlijnen
CZ Vyrovnání brusného pásu
SK Vyrovnanie brusného pásu
HCsiszolószalag beállítása
SLO Naravnavanje brusnega traku
HR Ispraviti brusnu traku
BG
RO Centrarea benzii de lefuit
9
1
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
1 2
3 4

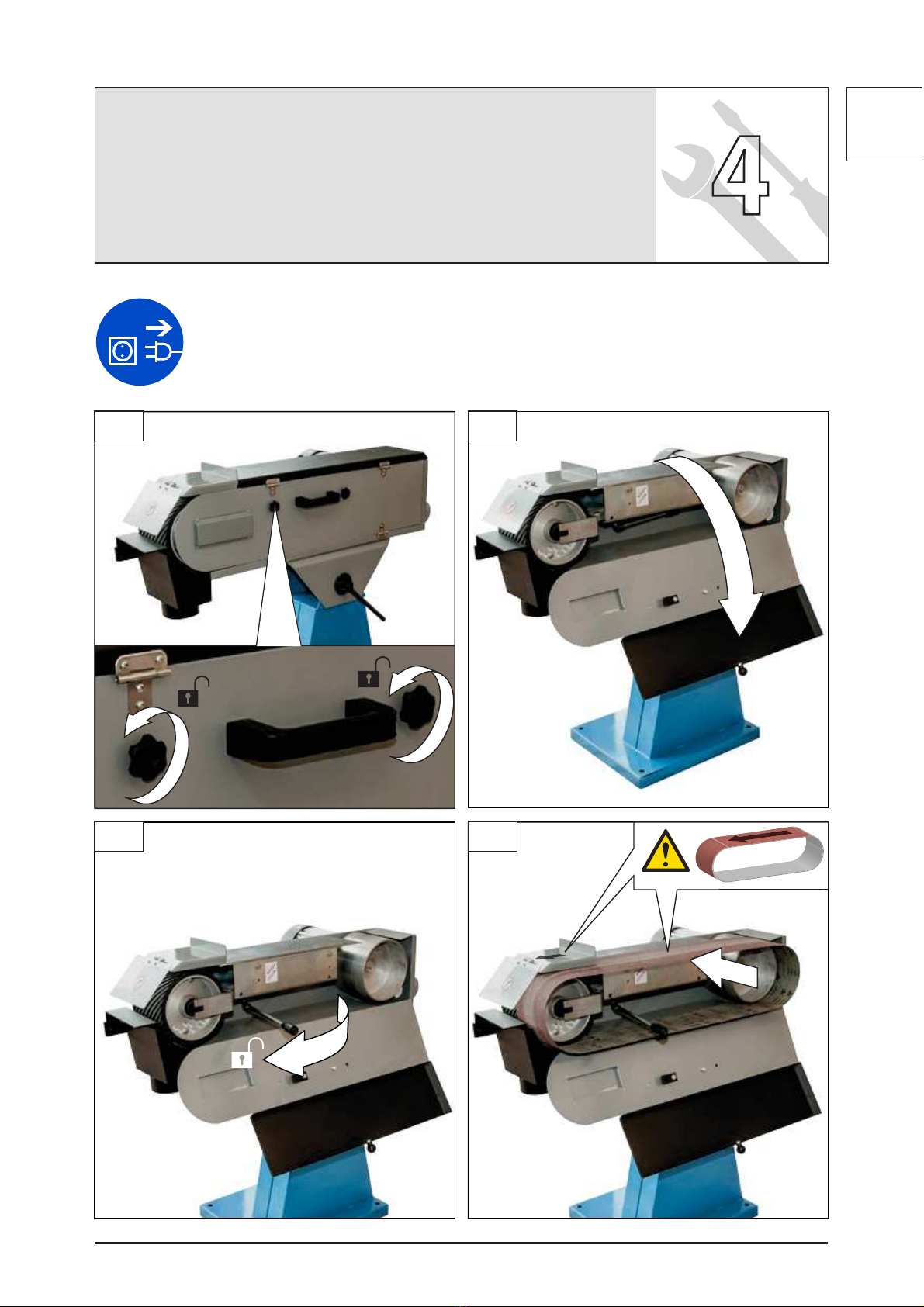

4
DSchleifband wechseln
GB Changing the sanding belt
FChanger la bande abrasive
ISostituire il nastro abrasivo
NL Schuurband vervangen
CZ Výměna brusného pásu
SK Výmena brusného pásu
HCsiszolószalag cseréje
SLO Zamenjava brusnega traku
HR Zamijeniti brusnu traku
BG
RO Înlocuirea benzii de lefuit
1
10
DMontage
GB Assembly
FAssemblage
IMontaggio
NL Montage
CZ Montáž
SK Montáž
HSzerelés
SLO Montaža
HR Montaža
BG
RO Montaj
5
7
6
4
DSchleifband wechseln
GB Changing the sanding belt
FChanger la bande abrasive
ISostituire il nastro abrasivo
NL Schuurband vervangen
CZ Výměna brusného pásu
SK Výmena brusného pásu
HCsiszolószalag cseréje
SLO Zamenjava brusnega traku
HR Zamijeniti brusnu traku
BG
RO Înlocuirea benzii de lefuit
D
11
D
DEUTSCH
Technische Daten
Bandschleifer GBSM 150
Artikel-Nr. 55107
Anschluss
400 V ~ 50 Hz
Motorleistung 4 kW
Leerlaufdrehzahl 2840 min-1
Schleiäche max.
150 x 630 mm
Bandgröße 150 x 2000 mm
Bandgeschwindigkeit
Leerlauf 29 m/s
Gewicht 90 kg
Geräuschangaben
Schalldruckpegel LpA 87 dB (A)
Schallleistungspegel LWA 100 dB (A)
Unsicherheit K = 3 dB (A)
Gehörschutz tragen!
Bei den genannten Zahlenwerten handelt es sich
um Emissionspegel und nicht notwendigerweise
um sichere Arbeitspegel. Obwohl es eine Korrelation
zwischen dem Emissions- und dem Belastungspegel
gibt, kann diese nicht zuverlässig zur Feststellung
darüber verwendet werden, ob weitere Sicherheits-
maßnahmen erforderlich sind oder nicht. Zu den
Faktoren, die den tatsächlichen Belastungspegel der
Beschäftigten beeinussen, gehören die Charak-
teristika des Arbeitsraumes, andere Lärmquellen,
d. h. die Anzahl der Maschinen sowie andere in der
Nähe ablaufende Prozesse usw. Außerdem kann der
zulässige Belastungspegel von Land zu Land variie-
ren. Diese Informationen sollen es dem Anwender
der Maschine erlauben, eine bessere Bewertung der
Gefährdungen und Risiken vorzunehmen.
Benutzen Sie das Gerät erst
nachdem Sie die Betriebsanleitung
aufmerksam gelesen und
verstanden haben. Machen Sie sich mit den
Bedienungselementen und dem richtigen Gebrauch
des Gerätes vertraut. Beachten Sie alle in der
Anleitung aufgeführten Sicherheitshinweise.
Verhalten Sie sich verantwortungsvoll gegenüber
anderen Personen.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Das Gerät darf nur von Personen betrieben
werden, die das 16. Lebensjahr vollendet haben.
Eine Ausnahme stellt die Benutzung als Jugend-
licher dar, wenn die Benutzung im Zuge einer
Berufsausbildung zur Erreichung der Fertigkeit
unter Aufsicht eines Ausbilders erfolgt.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Dieses Gerät ist ausschließlich zur Oberächenbe-
arbeitung und zum Entgraten von Holz oder Holz
ähnlichen Materialien sowie Eisenmetallen und nicht
Eisenmetallen unter Berücksichtigung der maximalen
Schleiäche und Sicherheitsvorschriften geeignet.
Die Maschine darf nur in technisch einwandfreiem
Zustand und unter Berücksichtigung aller Sicherheits-
hinweise benutzt werden.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Es ist strengstens untersagt, die an der Maschine
bendlichen Schutzeinrichtungen zu demontieren,
abzuändern, Zweck zu entfremden oder fremde
Schutzeinrichtungen anzubringen.
Restrisiken
Auch bei richtiger Verwendung und Einhaltung aller
Sicherheitsbestimmungen, können noch Restrisiken
bestehen.
• Geräuschemission
• Staubemission
• Hand-Arm-Schwingungen
• Verbrennungsgefahr
Werkzeug und Werkstück erhitzen sich beim Betrieb
• Verletzungsgefahr
scharfe Werkzeuge und Werkstückkanten
Verhalten im Notfall
Leiten Sie die der Verletzung entsprechend not-
wendigen Erste Hilfe Maßnahmen ein und fordern
Sie schnellst möglich qualizierte ärztliche Hilfe an.
Bewahren Sie den Verletzten vor weiteren Schädi-
gungen und stellen Sie diesen ruhig. Wenn Sie Hilfe
anfordern, machen Sie folgende Angaben: 1. Ort des
Unfalls, 2. Art des Unfalls, 3. Zahl der Verletzten, 4. Art
der Verletzungen
Symbole
WARNUNG/ACHTUNG!
Warnung vor wegschleudernden Teilen
Warnung vor gefährlicher elektrischer
Spannung
Abstand von Personen
Achten Sie darauf, dass sich keine Per-
sonen im Gefahrenbereich aufhalten.
D
12
D
DEUTSCH
WARNUNG - Zur Verringerung eines Ver-
letzungsrisikos Betriebsanleitung lesen.
Vor Durchführung jeglicher Arbeiten am
Gerät immer den Stecker aus der Steck-
dose ziehen.
Schutzbrille tragen!
Gehörschutz tragen!
Geeignete Staubschutzmaske tragen.
Sicherheitsschuhe benutzen
Benutzen Sie zum Transport geeignete
Hebevorrichtungen. Die Last muss ausba-
lanciert sein.
Schleifband nicht berühren während die
Maschine läuft!
Vor Nässe schützen. Die Maschine nicht
dem Regen aussetzen.
Weisen Sie Kinder und unbefugte Perso-
nen an sich stets von dem Gerät fern zu
halten.
Schadhafte und/oder zu entsorgende
elektrische oder elektronische Geräte
müssen an den dafür vorgesehenen
Recycling-Stellen abgegeben werden.
Elektrowerkzeug der Schutzklasse II.
CE Symbol
Allgemeine Sicherheitshinweise
WARNUNG!
Beim Gebrauch von Elektrowerkzeugen sind zum
Schutz gegen elektrischen Schlag,Verletzungs- und
Brandgefahr folgende grundsätzliche Sicherheits-
maßnahmen zu beachten.
Lesen Sie alle diese Hinweise, bevor Sie dieses
Elektrowerkzeug benutzen, und bewahren Sie die
Sicherheitshinweise gut auf.
Halten Sie Ihren Arbeitsbereich sauber und aufge-
räumt. Unordentliche Arbeitsplätze und Werkbänke
erhöhen die Gefahr von Unfällen und Verletzungen.
Setzen Sie das Gerät nicht dem Regen aus und
benutzen Sie es nicht in nasser oder feuchter
Umgebung.
Sorgen Sie bei der Arbeit mit dem Gerät immer für
ausreichende Beleuchtung bzw. gute Lichtver-
hältnisse.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube benden. Elektro-
werkzeuge erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.
Schützen Sie sich vor elektrischem Schlag.
Vermeiden Sie Körperkontakt mit geerdeten Objekten
(z.B. Rohre, Heizkörper, Elektroherde und Kühlgeräte). Es
besteht ein erhöhtes Risiko durch elektrischen Schlag,
wenn Ihr Körper geerdet ist.
Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Lassen
Sie sie nicht das Elektrowerkzeug oder das Kabel
berühren. Bei Ablenkung können Sie die Kontrolle
über das Gerät verlieren.
Sorgen Sie für die sichere Aufbewahrung von
Elektrowerkzeugen. Werkzeuge, die nicht gebraucht
werden, müssen an einem trockenen, möglichst
hoch gelegenen Platz, außerhalb der Reichweite von
Kindern, aufbewahrt oder unzugänglich verwahrt
werden.
Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbe-
reich. Sie arbeiten besser und sicherer im angegebe-
nen Leistungsbereich.
Benutzen Sie das Elektrowerkzeug nicht für solche
Zwecke, für die es nicht vorgesehen ist. Verwenden
Sie zum Beispiel keine Handkreissäge zum Schneiden
von Baumästen oder Holzscheiten.
Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten SieHaa-
re, Kleidung und Handschuhe fern von sich
bewegenden Teilen. Für Arbeiten im Außenbereich
empfehlen wir rutschsichere Arbeitsschuhe. Tragen
Sie bei langen Haaren ein Haarnetz.
Verwenden Sie eine Schutzausrüstung, die auf Sie
abgestimmt ist. Schutzbrille und Hörschutz muss
immer getragen werden. Erforderlich ist auch eine
Staub- oder Atemmaske. Beim Umgang mit scharfen
Klingen und Sägeblättern müssen immer eng anlie-
gende Handschuhe getragen werden.
Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig verwen-
det werden. Verwendung einer Staubabsaugung
kann Gefährdungen durch Staub verringern.
Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
D
13
DEUTSCH
DED
Pflegen Sie Elektrowerkzeuge mit Sorgfalt.
Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
Befolgen Sie die Hinweise zur Schmierung und
zum Werkzeugwechsel.
Kontrollieren Sie regelmäßig die Anschlussleitung
des Elektrowerkzeugs, und lassen Sie diese bei
Beschädigung von einem anerkannten Fachmann
erneuern.
Kontrollieren Sie regelmäßig die Verlängerungs-
leitungen und ersetzen diese, wenn sie beschädigt
sind.
Halten Sie Handgriffe trocken, sauber und frei von
Öl und Fett.
Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie den Akku bei Nichtgebrauch,
bevor Sie Geräteeinstellungen vornehmen, Zube-
hörteile wechseln wie z.B. Sägeblatt, Bohrer oder
Fräser. Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Elektrowerkzeuges.
Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Werkzeug oder Schlüssel, der sich
in einem drehenden Geräteteil bendet, kann zu
Verletzungen führen.
Vermeiden Sie eine unbeabsichtigte Inbetriebnah-
me. Vergewissern Sie sich, dass das Elektrowerk-
zeug ausgeschaltet ist, bevor Sie es an die Strom-
versorgung und/oder den Akku anschließen, es
aufnehmen oder tragen. Wenn Sie beim Tragen des
Elektrowerkzeuges den Finger am Schalter haben
oder das Gerät eingeschaltet an die Stromversorgung
anschließen, kann dies zu Unfällen führen.
Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungska-
bel, die auch für den Außenbereich zugelassen
und dementsprechend gekennzeichnet sind. Die
Anwendung eines für den Außenbereich geeigneten
Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.
Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie kein Elekt-
rowerkzeug, wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder Medikamen-
ten stehen. Ein Moment der Unachtsamkeit beim
Gebrauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
Überprüfen Sie die Maschine auf eventuelle
Beschädigungen:. Vor weiterem Gebrauch des
Gerätes müssen Schutzvorrichtungen sorgfältig auf
ihre einwandfreie und bestimmungsgemäße Funktion
untersucht werden.
Überprüfen Sie, ob die beweglichen Teile einwand-
frei funktionieren und nicht klemmen oder ob Teile
beschädigt sind. Sämtliche Teile müssen richtig
montiert sein und alle Bedingungen erfüllen, um
einen einwandfreien Betrieb des Gerätes sicherzu-
stellen.
Beschädigte Schutzvorrichtungen und Teile müssen
sachgemäß durch eine anerkannte Fachwerkstatt
repariert oder ausgewechselt werden, soweit nichts
anderes in der Betriebsanleitung angegeben ist.
Benutzen Sie kein Elektrowerkzeug, dessen Schal-
ter defekt ist. Ein Elektrowerkzeug, das sich nicht
mehr ein- oder ausschalten lässt, ist gefährlich und
muss repariert werden. Beschädigte Schalter müssen
bei einerKundendienstwerkstatt ersetzt werden.
Lassen Sie Ihr Elektrowerkzeug durch eine Elek-
trofachkraft reparieren. Dieses Elektrowerkzeug
entspricht den einschlägigen Sicherheitsbestimmun-
gen. Reparaturen dürfen nur von einer Elektrofach-
kraft ausgeführt werden, indem Originalersatzteile
verwendet werden; anderenfalls können Unfälle für
den Benutzer entstehen.
WARNUNG Der Gebrauch anderer Einsatzwerkzeuge
und anderen Zubehörs kann eine Verletzungsgefahr
für Sie bedeuten.
Verletzungsgefahr!
Bringen Sie nie Körperteile oder Kleidung in die
Nähe rotierender Teile des Gerätes.
Die Maschine muss am Fußboden mit den geeigneten
Schrauben sicher befestigt werden, da Kippgefahr
besteht.
Schalten Sie die Maschine bei einer Blockade sofort
ab. Ziehen Sie den Netzstecker und entfernen Sie das
verklemmte Werkstück.
Späne oder Splitter dürfen bei laufender Maschine
nicht entfernt werden.
Netzanschluss
Der Betrieb ist nur mit Fehlerstrom-Schutz-
schalter (RCD max. Fehlerstrom 30mA) zulässig.
Nur an Einphasen-Wechselstrom und nur an die auf
dem Leistungsschild angegebene Netzspannung
anschließen. Nur an Steckdosen mit Schutzkontakt
anschließen.
Maschine nur ausgeschaltet an die Steckdose
anschließen.
Wartung
Vor Durchführung jeglicher Arbeiten am Gerät
immer den Stecker aus der Steckdose ziehen.
Führen Sie vor jedem Betreiben eine Sichtprüfung
durch.
Das Gerät darf nicht benutzt werden falls es beschä-
digt ist oder die Sicherheitseinrichtungen defekt sind.
Tauschen Sie abgenutzte und beschädigte Teile aus.
D
14
D
Achtung! Wenn die Anschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualizier-
te Person ersetzt werden, um Gefährdungen zu
vermeiden.
Reparaturen und Arbeiten, die nicht in dieser Anlei-
tung beschrieben wurden, nur von qualiziertem
Fachpersonal durchführen lassen.
Nur Originalzubehör und Originalersatzteile verwenden.
Maschine, insbesonders Lüftungsschlitze, stets sauber
halten. Gerätekörper niemals mit Wasser abspritzen!
Kunststoe nicht mit Lösemittel, entzündlichenoder
giftigen Flüssigkeiten reinigen. Zum Reinigen nur ein
feuchtes Tuchbenutzen.
Behandeln Sie alle beweglichen Teile mit einem
umweltfreundlichen Öl.
Nur ein regelmäßig gewartetes und gut gepegtes
Gerät kann ein zufriedenstellendes Hilfsmittel sein.
Wartungs- und Pegemängel können zu unvorher-
sehbaren Unfällen und Verletzungen führen.
Bei Bedarf nden Sie die Ersatzteilliste im Internet
unter www.guede.com.
Gewährleistung
Die Gewährleistungszeit beträgt 12 Monate bei ge-
werblicher Nutzung, 24 Monate für Verbraucher und
beginnt mit dem Zeitpunkt des Kaufs des Gerätes.
Die Gewährleistung erstreckt sich ausschließlich auf
Mängel, die auf Material- oder Herstellungsfehler
zurückzuführen sind. Bei Geltendmachung eines
Mangels im Sinne der Gewährleistung ist der original
Kaufbeleg mit Verkaufsdatum beizufügen.
Von der Gewährleistung ausgeschlossen sind
unsachgemäße Anwendungen, wie z. B. Überlastung
des Gerätes, Gewaltanwendung, Beschädigungen
durch Fremdeinwirkung oder durch Fremdkörper.
Nichtbeachtung der Betriebsanleitungund normaler
Verschleiß sind ebenfalls von der Gewährleistung
ausgeschlossen.
Wichtige Kundeninformation
Bitte beachten Sie, dass eine Rücksendung innerhalb
oder auch außerhalb der Gewährleistungszeit
grundsätzlich in der Originalverpackung erfolgen
sollte. Durch diese Maßnahme werden unnötige
Transportschäden und deren oft strittige Regelung
wirkungsvoll vermieden. Nur im Originalkarton ist Ihr
Gerät optimal geschützt und somit eine reibungslose
Bearbeitung gesichert.
Service
Sie haben technische Fragen? Eine Reklamation?
Benötigen Ersatzteile oder eine Betriebsanleitung?
Auf der Homepage der Firma Güde GmbH & Co. KG
(www.guede.com) im Bereich Service helfen wir Ihnen
schnell und unbürokratisch weiter. Bitte helfen Sie
uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall
identizieren zu können benötigen wir die Serien-
nummer sowie Artikelnummer und Baujahr. Alle diese
Daten nden Sie auf dem Typenschild.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
DEUTSCH
D
15
GB
ENGLISH
Technical Data
Belt sander GBSM 150
Art. No 55107
Service connection
400 V ~ 50 Hz
Motor power 4 kW
No-load speed 2840 min-1
Sanding surface max.
150 x 630 mm
Belt size 150 x 2000 mm
Belt speed
no load 29 m/s
Weight 90 kg
Noise details
Sound pressure level LpA 87 dB (A)
Sound power level LWA 100 dB (A)
Uncertainty K = 3 dB (A)
Wear ear protectors!
The numerical values given are emission levels and
not necessarily safe working levels. Although there
is a correlation between the emission levels and the
acceptable exposure levels, they cannot be reliably
used to determine whether or not any additional
safety measures are necessary. The characteristics
of the work space, other sources of noise, i.e. the
number of machines and other processes running
in the vicinity and so on, are all factors that can in-
uence the actual exposure levels of the employees.
Moreover, the acceptable exposure levels can vary
from country to country. This information should
enable the machine‘s operator to carry out a better
assessment of the risks and hazards.
Read and understand the operating
instructions before using the
appliance. Familiarise with the
control elements and how to use the appliance
properly. Abide by all the safety measures stated in
the service manual. Act responsibly toward third
parties. The operator is responsible for accidents or
risks to third parties.
Persons over 16 years of age can only workon the
appliance.An exception includes youngsters trained
in order to reachknowledge under supervision
of the trainer duringoccupational education.
In case of any doubts about connection and operati-
on refer please to our customer center
Specified Conditions Of Use
This equipment is exclusively intended for surface
processing and deburring wood or wood-like materi-
als, as well as ferrous metals and non-ferrous metals,
while taking the maximum sanding surface and safety
regulations into consideration.
The machine may only be used in a technically perfect
condition and taking into account all safety information.
Do not use this product in any other way as stated
for normal use. Not observing general regulations
in force and instructions from this manual does not
make the manufacturer liable for damages.
It is strictly prohibited to disassemble, modify
and purposely remove the protective equipment on
the unit and t other protective equipment instead.
Residual risks
Even when the device is used properly and all safety
regulations are complied with, there still may be
some residual risks.
• noise emissions
• dust emissions
• vibrations to hand and arms
• Danger of burns
Tool and workpiece heat up during operation.
• Risk of injury
Sharp tools and workpiece edges
Emergency procedure
Conduct a rst-aid procedure adequate to the injury and
summon qualied medical attendance as quickly as pos-
sible. Protect the injured person from further harm and
calm them down. If you seek help,state the following
pieces ofinformation: 1. Accident site, 2. Accident type,
3. Number of injured persons, 4. Injury type(s)
Symbols
WARNING/CAUTION!
Warning against thrown-o items
Warning against dangerous electric
voltage
Keep distance of persons
Observe to keep out of dangerous zone
WARNING - Read the operating instruc-
tions to reduce the risk of injury.
Unplug the machine before any work
on it.
Wear eye protective goggles !
Wear ear protectors!
Wear a suitable dust protection mask.
Safety shoes to be used
D
16
GB
ENGLISH

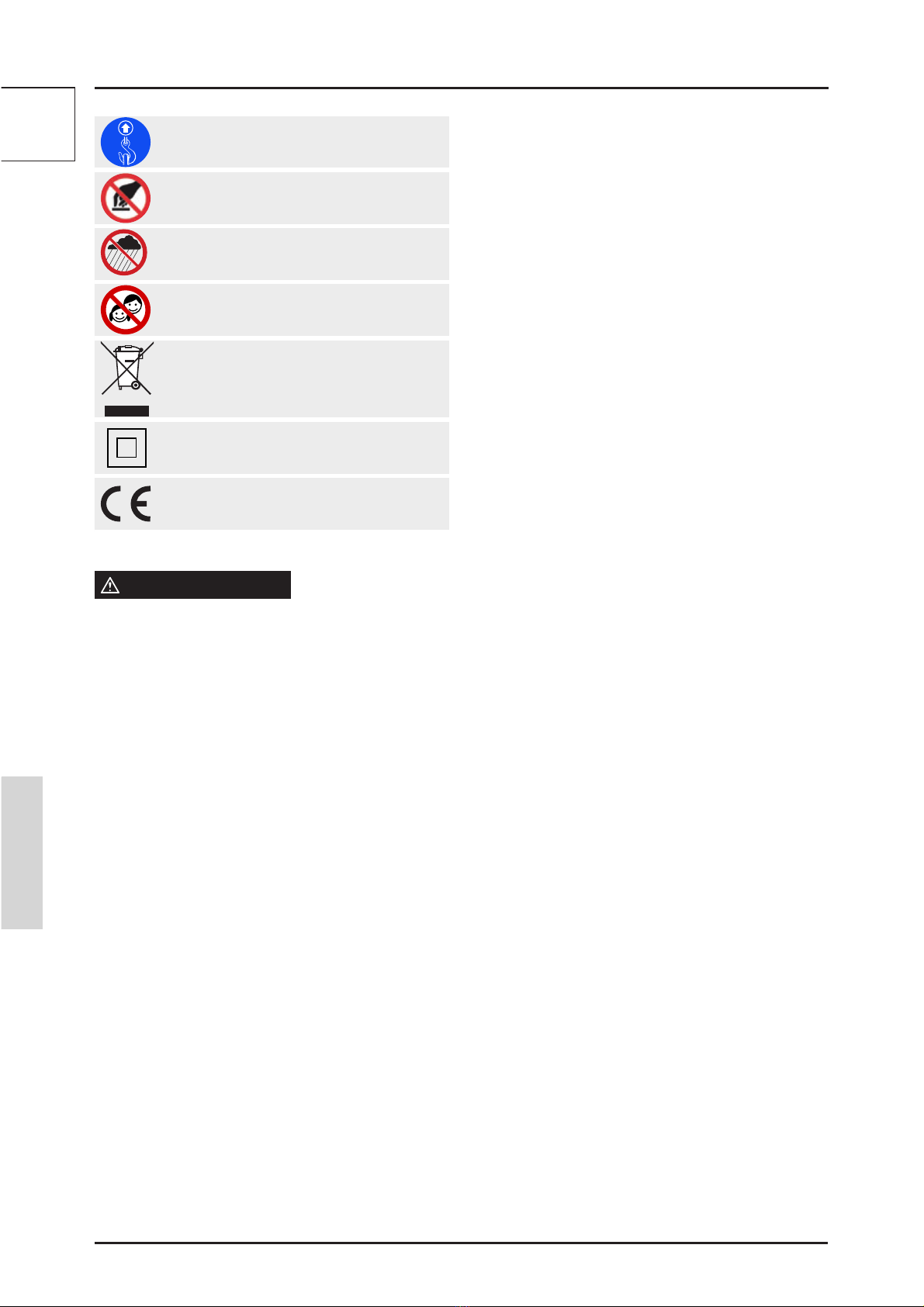

Use appropriate lifting equipment
for transportation. The load must be
balanced.
Do not touch the sanding belt while the
machine is running!
Keep dry at all times. Never expose tool
to rain.
Always keep children and unauthorised
persons out of reach of the appliance.
Any damaged or disposed electric or
electronic devices must be delivered to
appropriate collection centres.
Class II tool.
CE marking
General safety information
WARNING!
When using electric tools the following general sa-
fety instructions must be obeyed to protect yourself
from electric shocks, injury and fire risks.
Read all these instructions before using this electric
tool and keep the safety instruction in a safe place.
Keep your work area clean and tidy. Untidy work-
places and workbenches increase the risk of accidents
and injuries.
Do not expose the appliance to rain and do not
use it in wet or moisture conditions.
Provide adequate lighting or good lighting condi-
tions when working with the machine.
Do not work with electric tools in conditions with
ammable liquids, gases or dust. Electric tools produ-
ce sparks able to ignite dust or fumes.
Protect yourself from electric shock.
Avoid body contact with earthed objects (for example
pipes, radiators, electric stoves and cooling units).There
is an increased risk of electric shock if your body is
earthed.
Keep children and bystanders away while ope-
rating a power tool. Do not touch the electric tool
or the cable. When not concentrated, you may lose
control over the machine.
Ensure that you store electric tools in a safe place.
Tools which are not in used must be stored in a dry
place as high as possible out of the reach of children
or in an inaccessible place.
Do not overload the machine. Use appropriate
electric tools for your work. Working with approp-
riate electric tools is better and safer when within
the specified power range. They will work better
and more safely in the specied power range.
Do not use the electric tool for purposes for which
it is not designed. For example, do not use a manual
circular saw for cutting branches or logs.
Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothingand gloves
away from moving parts. We recommend that you
wear non-slip shoes when working outdoors. Wear a
hairnet if you have long hair.
Use protective equipment which fit you. Wear safety
goggles and ear protection at all times. A dust mask or
respirator is also required. Wear tight-tting gloves at
all times when handling sharp blades and saw blades.
If dust exhausters and catchers are to be installed,
make sure they are fitted and used properly. Using
a dust exhauster may reduce the exposure to dust.
Do not use the cable in conflict with its designa-
tion, to carry or hang electric tools or to pull the
plug out of socket. Protect the cable against high
temperatures, oil, sharp edges or moving parts of
the machine. Damaged or entangled cables increase
the risk of electric shock.
Avoid any abnormal body posture. Provide good
stability and keep balance at all times. By this,
electric tools are better controlled in unexpected
situations.
Treat electric tools carefully. Check whether the
moving parts work perfectly and do not drag,
whether not broken or damaged to such an extent
that functioning of electric tools could be affected.
Have any damaged parts repaired before using the
machine. Poor maintenance of electric tools is a
cause of many injuries.
Keep the cutting tools sharp and clean. Carefully
treated cutting tools with sharp edges get stuck less
often and are easier to guide.
Follow the instructions for lubricating and chan-
ging tools.
Check the connection cable on the electric tool at
regular intervals and have it replaced by an expert
if it is damaged.
Check the extension cables at regular intervals and
replace them if they are damaged.
Keep the handles dry, clean and free of oil and
grease.
Pull the plug out of the socket and/or remove the
battery when the tool is not in use before you
make machine settings or change accessories,
such as the saw blade, drill bit or cutter. This safety
measure prevents unintentional starting of the
electric tool.
Before starting any electric tool, remove any
adjusting wrenches and screwdrivers. A tool or a
wrench present in the rotating part of the machine
may lead to injuries.
Prevent the machine from unintentional starting.
Before plugging and/or connecting the machine
to battery, handling or carrying, make sure the
electric tools are switched off. Having a nger on
the switch when carrying the electric tool or when the
machine is on when plugging it may lead to injuries.
This manual suits for next models
1
Table of contents
Other Gude Sander manuals
Gude
Gude PMA 12-201-24 User manual
Gude
Gude DSA 12-201-24 User manual
Gude
Gude FS 90 E User manual
Gude
Gude BS 76-900 E User manual
Gude
Gude DS 160 User manual
Gude
Gude GBTS 400 User manual
Gude
Gude 6500 PRO Wiring diagram
Gude
Gude EXS 125 E User manual
Gude
Gude BTS 4000 ECO User manual
Gude
Gude GBSM 100 User manual
