GYBE Event User manual

1
1
DE
EVENT TENT
AUFBAUANLEITUNG
HUMANITY TENT
EN ASSEMBLY INSTRUCTIONS

2
DE INHALT
EN
DEUTSCHE ANLEITUNG
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Gebrauchs- und Gefahrenhinweise . . . . 3
Aufbau EventTent/ HumanityTent ....... 4
AufbauEventTent/HumanityTentEV ....... 5
Aufbau Humanity Tent HP . . . . . . . . . . . . . . 6
Aufbau HumanityTent UN . . . . . . . . . . . . . . 7
Side Panels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Wasser- und Sandsäcke . . . . . . . . . . . . . . . . . . . 9
Fusion Panels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Aufbau im Outdoorbereich . . . . . . . . . . . . .12
Spannseile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
AbbauEventTent/HumanityTent .......... 14
4 x Side Panel
EVENT TENT EXCLUSIVE:
beinhaltet zusätzlich
4x Side panel

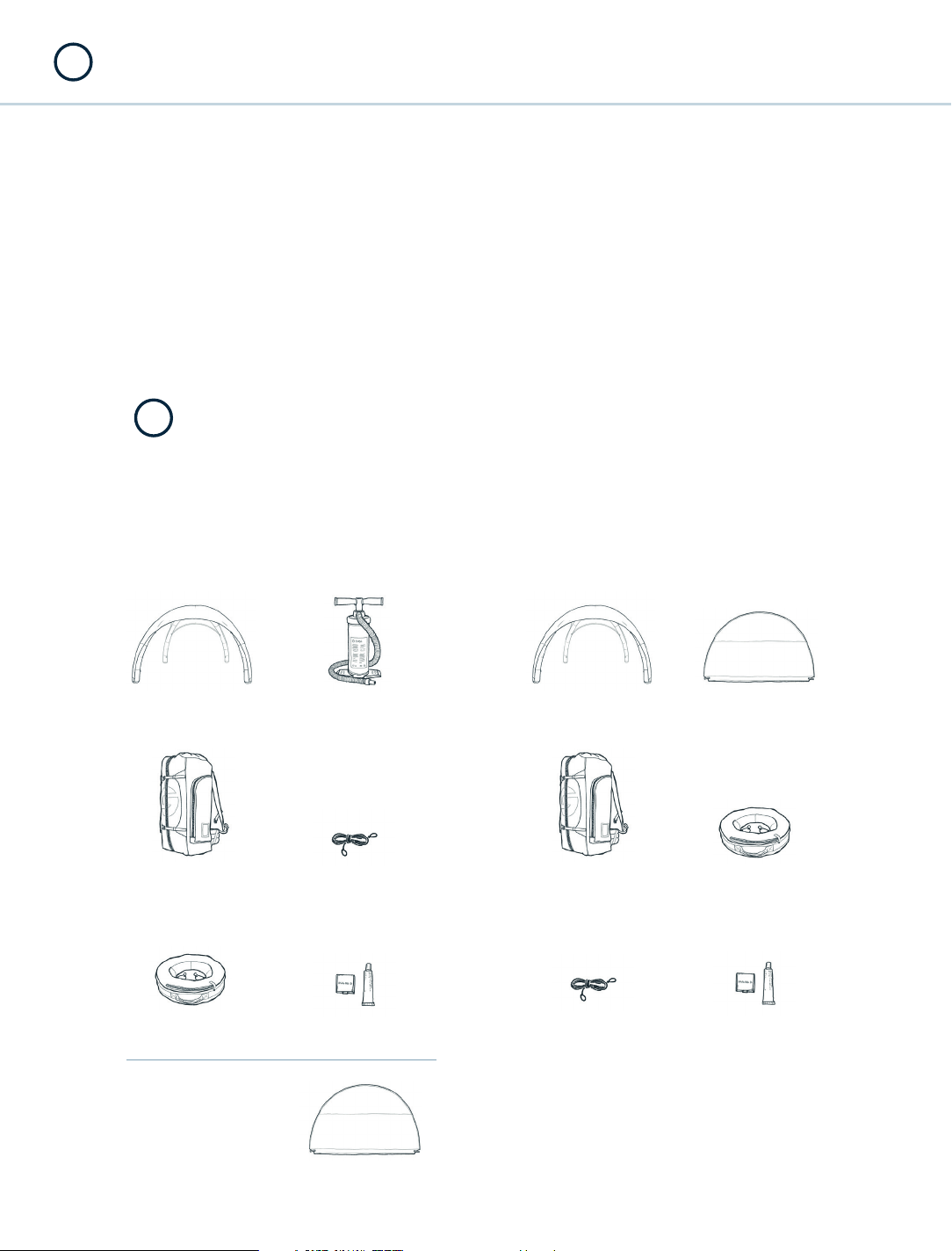

LIEFERUMFANG EVENT TENT STANDARD
1 x Zelt
1 x Transport-
rucksack
1 x Reparaturset
1 x Doppelhub-
Handpumpe
4 x Sandsäcke
4 x Abspannseile
ENGLISH MANUAL
→ You can find the English version of
this manual on page 16.
LIEFERUMFANG HUMANITY TENT
1 x Zelt
1 x Transport-
rucksack
1 x Reparaturset
4 x Side Panel
4 x Sandsäcke
→ optional 4 x Wassersäcke
4 x Abspannseile

3
GEBRAUCHS- UND GEFAHRENHINWEISE DE
VON HITZEQUELLEN FERNHALTEN
Halten Sie das Zelt und sein Anbauteile von Feuer- und Hitzequellen fern.
Bitte keine Heizquellen unmittelbar unterhalb des Daches platzieren,
die Materialien können bei hohen Temperaturen schmelzen.
VOR STARKEM WIND SCHÜTZEN
Das GYBE Event Tent, bzw. das GYBE Humanity Tent darf nicht bei Wind-
geschwindigkeiten über 5 Beaufort (21 Knoten / 38 Kmh) eingesetzt werden.
Das Zelt bietet auch ohne eingezogene Seitenteile eine Windangriffsfläche.
Ab Windstärke 4 bieten Wasser- und Sandsäcke keinen ausreichenden Halt mehr.
Es sollte mit zusätzlichen Bodenhaken gearbeitet werden.
(Bodenhaken sind nicht im Lieferumfang enthalten).
BEFÜLLUNG MIT DRUCKLUFTFLASCHE
Die Befüllung des HUMANITY TENTS mit Druckluftflaschen darf ausschließlich mittels eines
Druckminderers erfolgen, da der Einlassdruck 8,0  nicht überschreiten darf.
→ GYBE übernimmt keinerlei Haftung bei unsachgemäßer Bedienung der GYBE-Produkte.
PFLEGEHINWEISE
TROCKEN LAGERN
Verstauen Sie das Zelt niemals in nassem Zustand. Achten Sie darauf, dass
das Zelt trocken und in einem Temperaturbereich von 0 – 30 °C gelagert wird.
VORSICHTIG REINIGEN
Entfernen Sie groben, getrockneten Dreck am besten mit einem feinen Handbesen
oder einem nassen Lappen. Scharfkantige Rückstände können den Zeltstoff beschädigen.
Die Materialien sollten nur mit klarem Wasser oder mit stark verdünntem Spülmittel
gereinigt werden. Agieren Sie bei bedruckten Materialien besonders vorsichtig.
Prüfen Sie gegebenenfalls an einer unauälligen Stelle, ob der Reiniger die Oberäche angreift.
Die Zelt-Materialien sind teilweise wasserabweisend und brandhemmend beschichtet.
Starkes Reiben oder lösungsmittelhaltige Reiniger zerstören diese Beschichtungen!
→ GYBE übernimmt keinerlei Haftung bei unsachgemäßer Bedienung der GYBE-Produkte.

4
Drehen Sie das Einlassventil (4) so ein,
dass es seitlich zugänglich wird.
Befestigen Sie einen Wasser- oder Sandsack
an dem Zeltfuß, an dem sich das Einlassventil
befindet. (Anbringen der Wasser- oder
Sandsäcke: →Seite 9)
Entnehmen Sie das Zelt dem Transport-
rucksack. Schlagen Sie das zusammen-
gerollte Zelt in der Mitte ein Stück weit auf.
Entrollen Sie nun das Zelt vollständig zu
allen Seiten.
Schließen Sie sämtliche Auslassventile (3).
Drehen Sie anschließend das Zelt um, so
dass die Dachfläche nach oben schaut.
AUFBAU EVENT TENT / HUMANITY TENT
3
A
A
4
DE
21

5
Befüllen Sie nun das Zelt mit einer Elektro-
oder Handpumpe durch das Einlassventil am
Fußende.
Achten Sie darauf, dass der Füllschlauch der
Pumpe fest auf dem Einlassventil sitzt und
nicht verdreht wird.
Durch unterstützendes Anheben der Zeltmitte
bringen Sie das Zelt in die endgültige Form.
Schließen Sie daraufhin das Einlassventil.
5
6
AUFBAU EVENT TENT / HUMANITY TENT EV DE
Öffnen Sie nun das Einlassventil (5A).
Kontrollieren Sie, dass sämtliche
Auslassventile geschlossen sind.
Nun können Sie je nach Bedarf
die Spannseile (→Seite 13), die Seitenteile
(→Seite 8), sowie Wasser- oder Sandsäcke
(→Seite 9) anbringen.
8
A
7
ACHTUNG
Das Einlassventil muss nach dem Befüllen
immer durch den am Ventil befestigten
Stöpsel geschlossen werden.
Achten Sie darauf, dass beim Befüllen der Luft-
druck der Strut nicht über 6  / 0,4  liegt.
Der ideale Luftdruck liegt zwischen 4 und
5 , bzw. 0,25 und 0,35 .

6

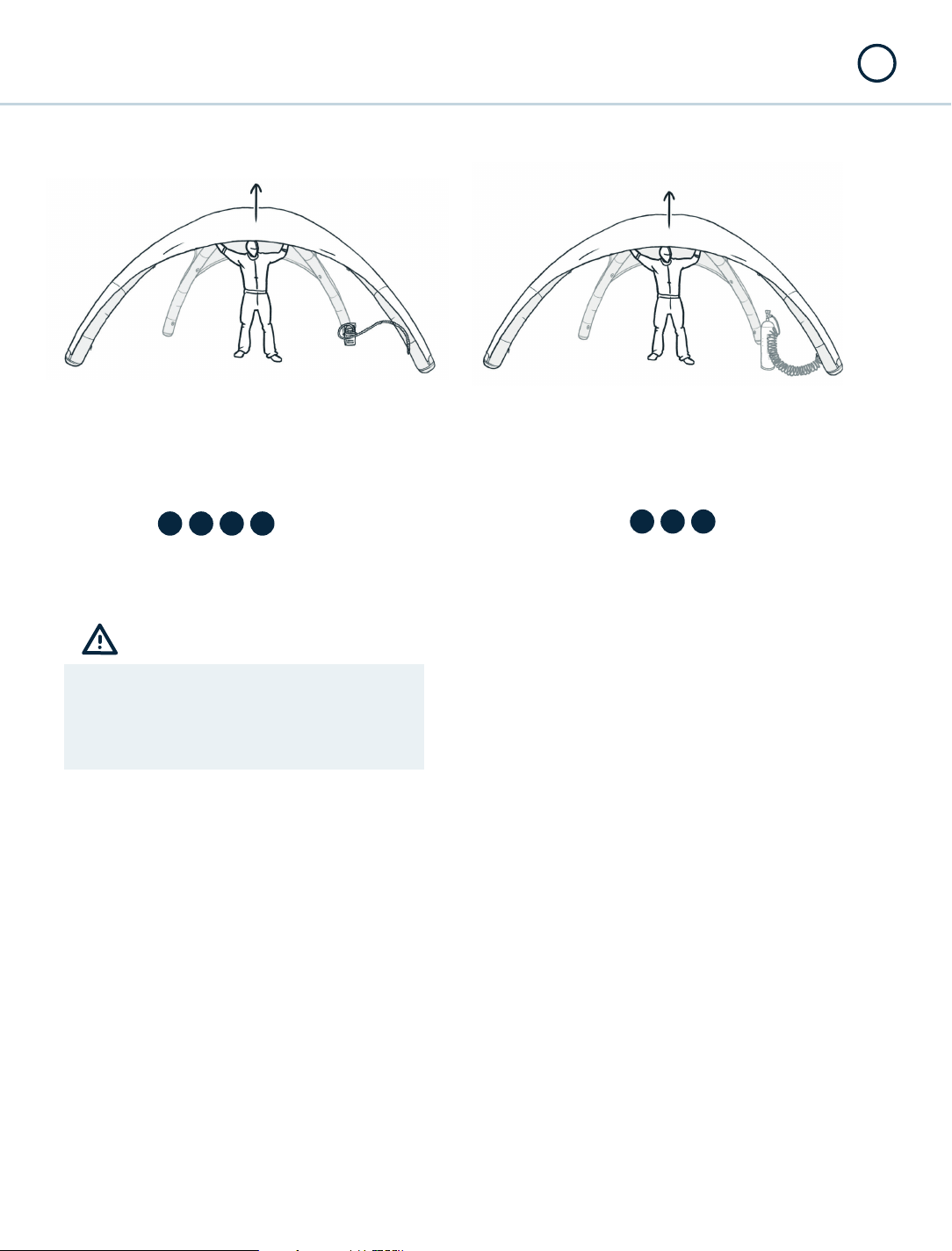

Schließen Sie den Druckluftschlauch Ihrer
Druckluftzufuhr am Einlassventil an.
Abhängig von der Strömungsgeschwindigkeit
beginnt sich das Zelt rasch aufzurichten.
Durch unterstützendes Anheben der Zeltmitte
bringen Sie das Zelt in die endgültige Form.
Schließen Sie daraufhin das Überdruckventil
wieder.
5
6
AUFBAU HUMANITY TENT HP
DE
Vor dem Befüllen des Zeltes mit Druckluft
müssen Sie den Verschluss des Überdruck-
ventils (5) öffnen.
Nun können Sie je nach Bedarf
die Spannseile (→Seite 13), die Seitenteile
(→Seite 8), sowie Wasser- oder Sandsäcke
(→Seite 9) anbringen.
8
A
7
ACHTUNG
Die Befüllung mit Druckluftaschen darf aus-
schließlich mittels eines Druckminderers er-
foglen, da der Einlassdruck 8,0  nicht über-
schreiten darf.
Achten Sie darauf, dass beim Befüllen der Luft-
druck der Strut nicht über 6  / 0,4  liegt.
Der ideale Luftdruck der Strut liegt zwischen
4 und 5 , bzw 0,25 und 0,35 .
Das Überdruckventil ist eine ergänzende
Sicherung. Ist der Druck in der Strut zu hoch,
entweicht Luft aus dem Überdruckventil.
Achten Sie beim Befüllen des Zeltes darauf,
ob Luft aus dem Überdruckventil entweicht
und reduzieren Sie gegebenenfalls das
einströmende Luftvolumen.

7
AUFBAU HUMANITY TENT UN DE
AUFBAU MIT ELEKTROPUMPE
Entscheiden Sie sich für den Aufbau mit der
Elektropumpe, folgen Sie bitte der Aufbau-
anleitung HUMANITY TENT EV auf Seite 5
(Schritte )
AUFBAU MIT DRUCKLUFTFLASCHE
Entscheiden Sie sich für den Aufbau mit
der Druckluftflasche, folgen Sie bitte der
Aufbauanleitung HUMANITY TENT HP auf
Seite 6 (Schritte )
ACHTUNG
Das HUMANITY TENT UN besitzt kein
Überdruckluftventil.
6 87
6 875

8
4
12
3

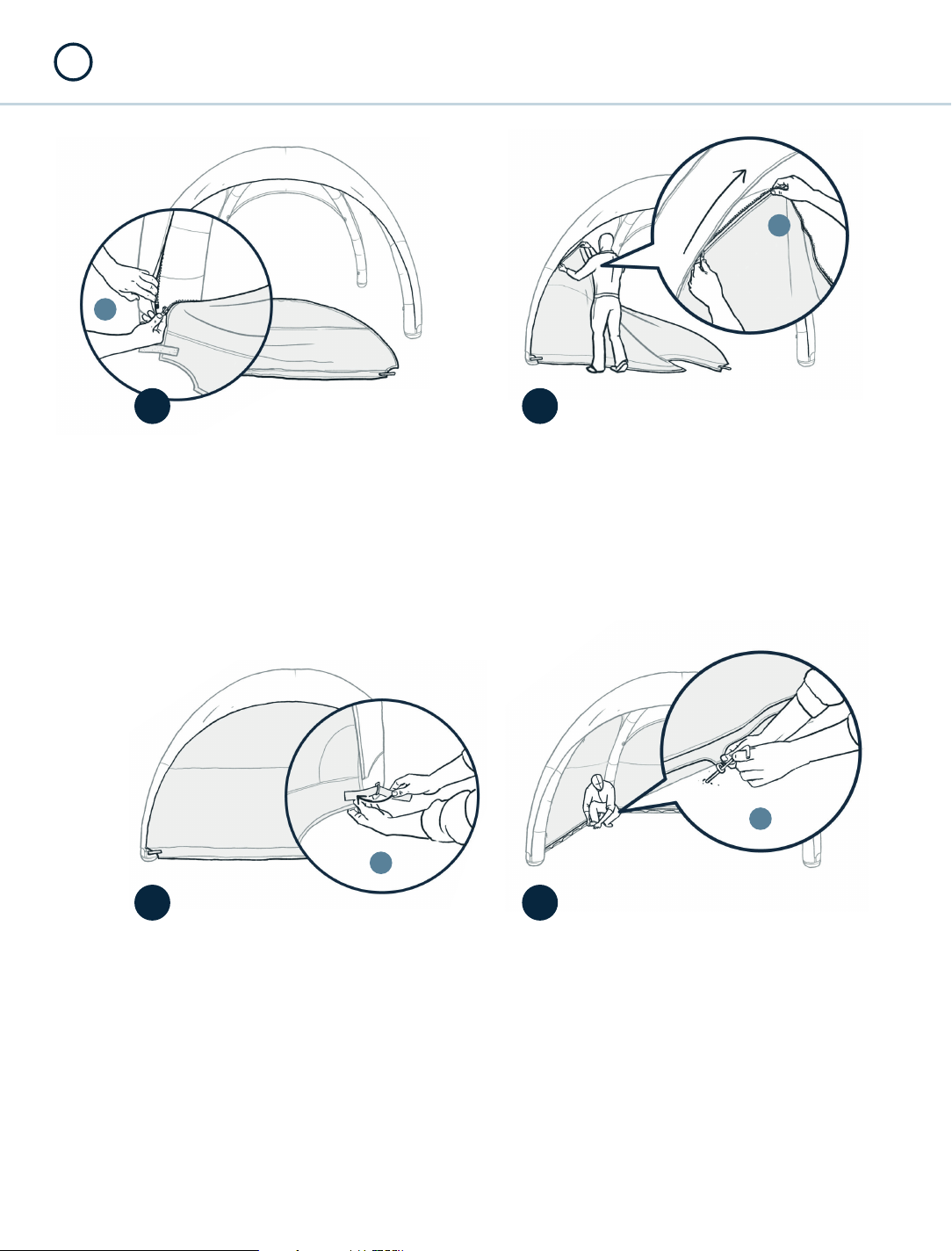

Das Side Panel parallel zum Zelt auslegen.
Der Startpunkt des Reißverschlusses befindet
sich am linken Rand jedes Side Panels.
Der zeltseitige Startpunkt des Reißverschlusses
liegt etwas unterhalb der Dachmembran und
wird mit der linken Hand leicht aufgezogen (1).
Die Gurtbänder am unteren Teil des Side Panels
verhindern ein Ausreißen des Reißverschlusses
bei starken Windlasten.
Das Gurtband des Side Panels durch den
quadratischen Metallring am Zeltfuß ziehen
und wieder am Side Panel festkletten (3).
Die Gurtbänder werden so weit festgezogen,
bis sie leicht unter Spannung stehen.
Beim Hochziehen des Reißverschlusses
darauf achten, dass der vordere Teil des Side
Panels mit der Hand geführt wird (2), um ein
einwandfreies Aufziehen zu gewährleisten.
Bei starkem Wind sollten die Side Panels am
Boden fixiert werden. Nehmen Sie hierfür
Heringe oder Bodenhaken (nicht im Lieferumfang
enthalten), die Sie durch die Schlaufen (4) am
unteren Rand des Side Panels stecken.
Achten Sie darauf, dass die Haken tief und etwas
angewinkelt eingesteckt werden, um möglichst
viel Last aufzunehmen.
A
A
A
A
ANBRINGEN DER SIDE PANELS
DE

9

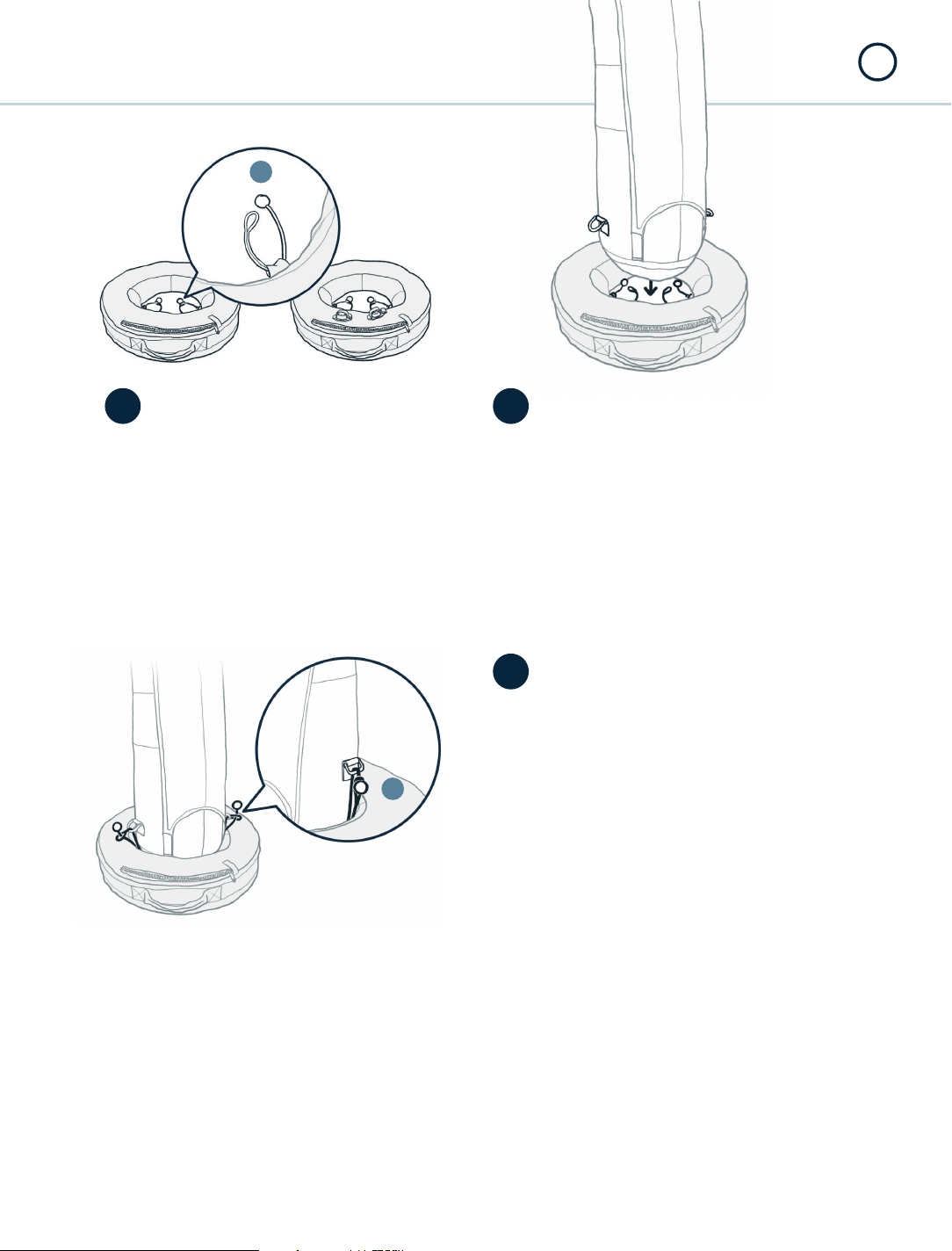

Der befüllte Wasser- bzw. Sandsack wird auf
den Boden gestellt. Die Reißverschlüsse der
Sandsäcke, bzw. die Ventile der Wassersäcke
müssen dabei nach oben zeigen.
Die Soft Shackle (1) wie abgebildet
vorbereiten.
1 2
Den Zeltfuß bündig auf den Wasser- oder
Sandsack stellen. Dabei die Soft Shackle nach
oben halten und jeweils ein Ende durch die
Ösen am Zeltfuß ziehen.
Stülpen Sie nun die Schlaufe des Soft Shackle
über die Plastikkugel.
Die Schlaufe des Soft Shackles wird sich
unter der Last selbständig festziehen und
unterhalb der Plastikkugel verharren (3).
3
A
A
ANBRINGEN DER WASSER- / SANDSÄCKE DE

10

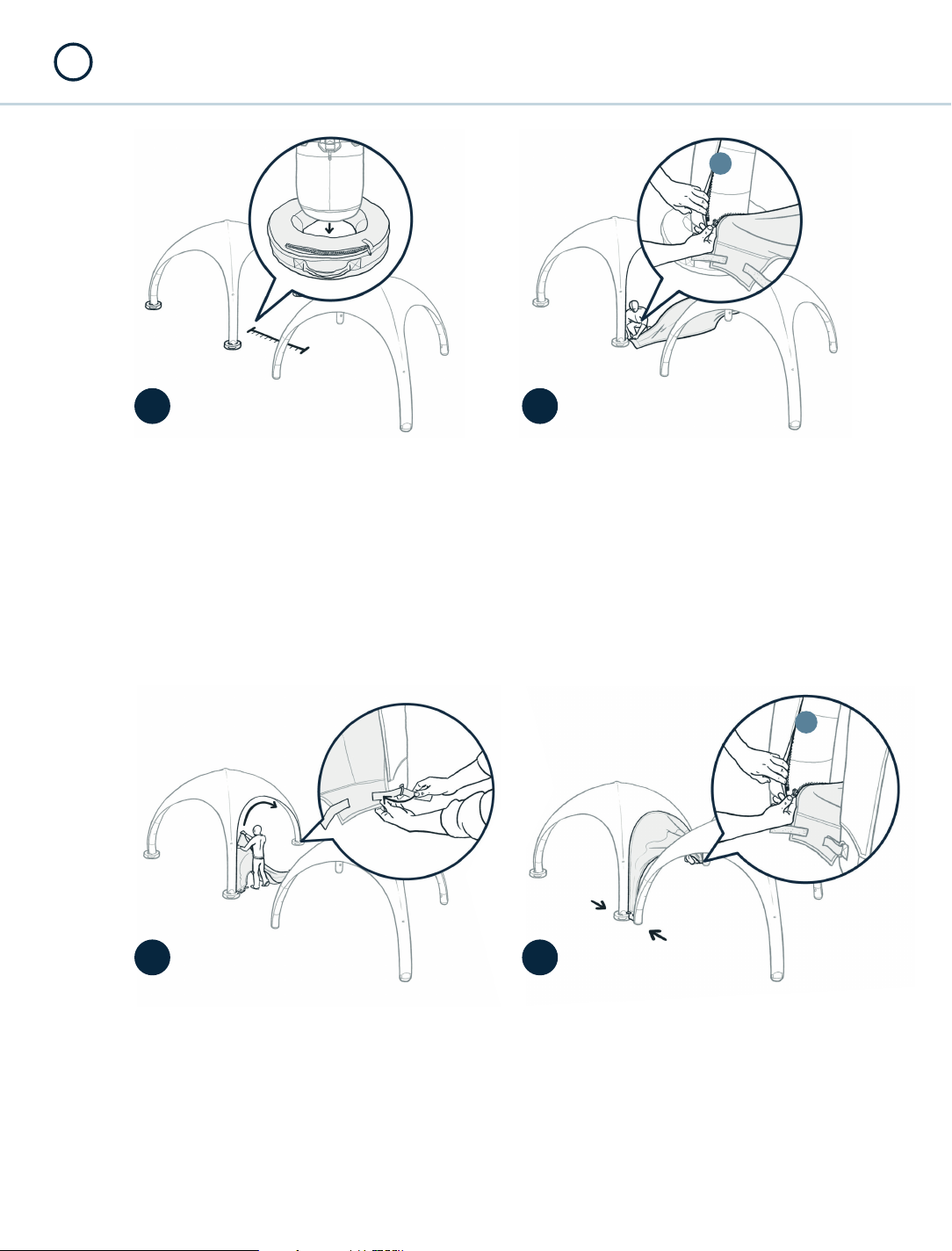

Zum Anbringen der Fusion Panels beide Zelte
nebeneinander mit etwa 2 Metern Abstand
platzieren.
Dabei sollte eines der Zelte bereits fest mit
dem Untergrund verbunden sein.
Benutzen Sie dafür z. B. die Wasser- oder
Sandsäcke wie auf →Seite 9 beschrieben.
Das Fusion Panel bis zur unteren rechten
Ecke einziehen und mit Hilfe der Gurtbänder
fixieren.
Das Fusion Panel parallel zum Boden auslegen.
Der Startpunkt des Reißverschlusses befindet
sich am linken Rand jedes Fusion Panels.
Der zeltseitige Startpunkt des Reißverschlusses
liegt unterhalb der Dachmembran und muss mit
der linken Hand leicht aufgezogen werden (2).
Platzieren Sie nun das zweite Zelt möglichst
nah an das erste Zelt. Ziehen Sie das Fusion
Panel wieder von der linken Seite ein.
Achtung: Der Startpunkt des Reißverschlusses
befindet sich am unteren linken Zeltrand, von
außen gesehen (4). Fixieren Sie die Enden der
Fusion Panel wiederum mit den Gurtbändern.
4
1 2
3
A
A
ANBRINGEN DER FUSION PANELS
DE

11
ANBRINGEN DER FUSION PANELS
Befestigen Sie die Zeltfüße des zweiten Zeltes
am Boden mit Hilfe der Wasser- oder Sandsäcke.
Für ein faltenfreies Aufstellen des Fusion Panels
müssen Sie etwas Spannung zwischen den
Zelten aufbauen. Hierfür am besten die Zelte
mit Hilfe der Abspannseile spannen.
5
DE

12
ZU BEACHTEN IM OUTDOORBETRIEB
DE
Um zu verhindern, dass sich das Zelt durch
Windböen bewegt oder aufbläht, platzieren
Sie mindestens eine Seitenwand in Richtung
des Windes.
Auf diese Weise kann der Wind nicht in das
Zelt eindringen.
ACHTUNG
Das GYBE Event Tent, bzw. das Humanity
Tent bietet auch ohne eingezogene
Seitenteile eine Windangriffsfläche.
Ab Windgeschwindigkeiten von 4 Beaufort
(15 Knoten / 28 Kmh) bieten Wasser-
und Sandsäcke keinen ausreichenden
Halt mehr. Es sollte mit zusätzlichen
Bodenhaken* gearbeitet werden.
Achten Sie im Outdoorbetrieb stets auf
eine solide Befestigung zum Boden.
Ab Windgeschwindigkeiten über 5 Beaufort
(21 Knoten / 38 Kmh) darf das Zelt nicht
mehr eingesetzt werden!

13
DE
Die größtmögliche Stabilität wird erreicht,
wenn die Abspannseile die diagonale Achse
der Zeltbeine aufnehmen.*
Um das Zelt ausreichend gegen Windlasten
zu sichern, ist es notwendig, es mit Hilfe der
Abspannseile zu befestigen.
Halten Sie den Winkel relativ flach, so dass der
Befestigungspunkt weit vom Zeltfuß entfernt
liegt.
ANBRINGEN DER SPANNSEILE
* (Bodenhaken sind nicht im Lieferumfang enthalten).

14
Öffnen Sie den Klettverschluss eines der unteren
Auslassventile (1), so dass die Ventillasche
greifbar wird.
Das Auslassventil (1) an der Ventillasche öffnen.
Die Strut wird daraufhin in sich zusammenfallen.
Verfahren Sie so mit allen drei Struts, bis das Zelt
vollständig zusammengefallen ist.

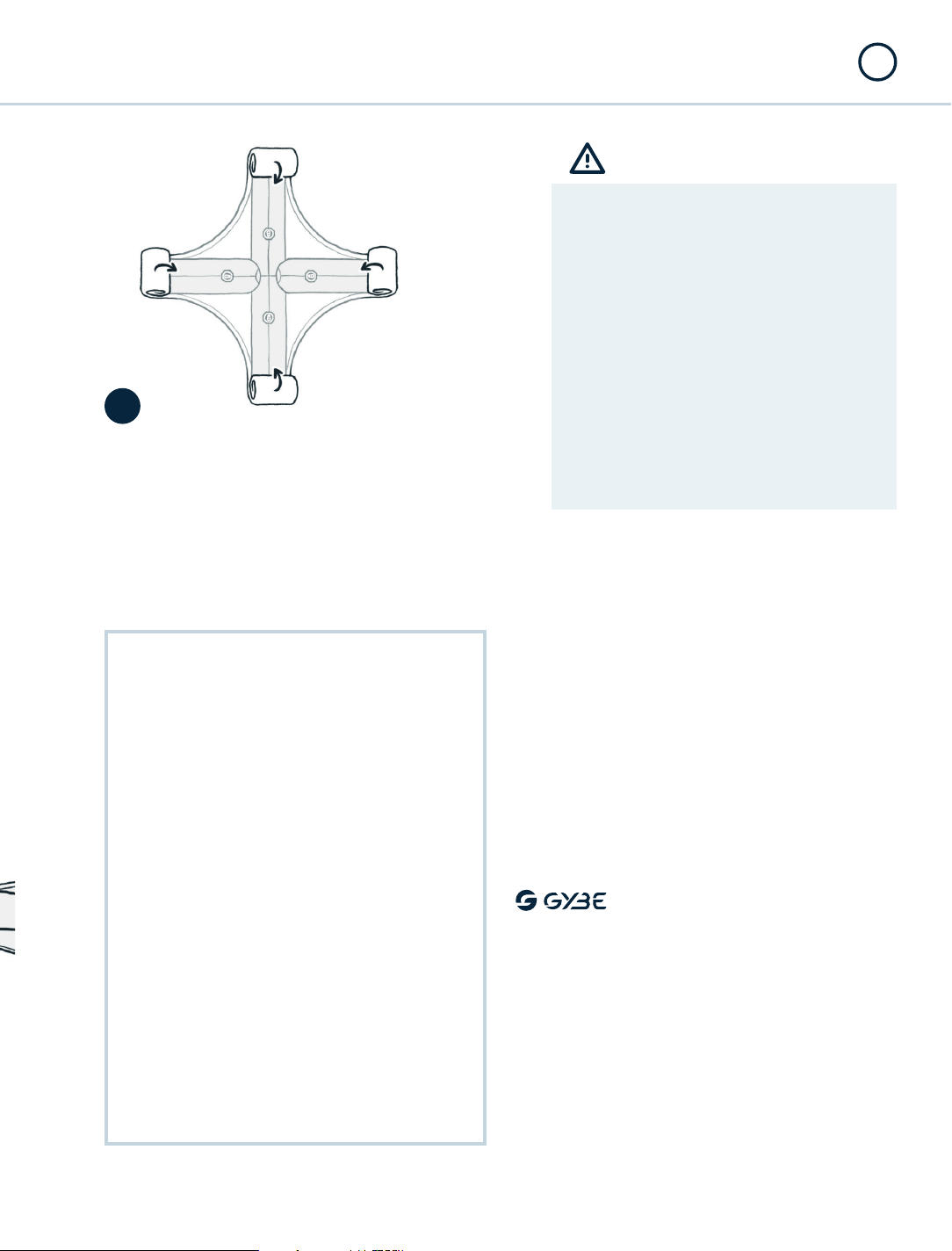

Drehen Sie nun das Zelt so, dass die Dachseite
auf dem Boden liegt und die Ventile nach oben
zeigen. Öffnen Sie die vier Auslassventile in der
Zeltmitte (3).
Rollen Sie das Zelt von außen nach innen
zusammen. Dabei entweicht die Luft über die
geöffneten Auslassventile in der Zeltmitte.
ABBAU EVENT TENT / HUMANITY TENT
4
1 2
3
AA
A
DE

15
Verfahren Sie auf dieselbe Weise mit allen vier
Zeltfüßen. Schlagen Sie das Zelt in der Mitte ein
und verstauen es im Transportrucksack.
ABBAU EVENT TENT / HUMANITY TENT
5
DE
Stand: NOVEMBER 2018
Sollten Sie Fragen oder Anregungen zu
unseren Produkten haben oder Ersatzteile
und Erweiterungen benötigen, kontaktieren
Sie uns einfach:
VERTRIEB DEUTSCHLAND
    
Rheinstraße 39
26382 Wilhelmshaven
Germany
WEITERE INFORMATIONEN
www.gybe-design.com
[e-mail]
TELEFONISCHE FRAGEN
von 09:00 — 18:00 Uhr unter:
 +49 (0) 4421 / 987 88 92
 +49 (0) 4421 / 987 88 97
is a division of
Adventure Design GmbH
Selneckerstrasse 20
04277 Leipzig, Germany
 +49 (0) 341 / 263 251 61
 +49 (0) 341 / 263 311 77
[e-mail]
™
ACHTUNG
Wir empfehlen beim Abbau die
Auslassventile wieder zu schließen, nachdem
die Luft entwichen ist.
Beim Zusammenrollen der Zeltfüße darauf
achten, dass auch die unteren Auslassventile
geschlossen werden.
Bleiben sie geönet, kann die Ventilkappe
knicken und dauerhaft beschädigt werden.

16
CONTENT / SCOPE OF DELIVERY
ENGLISH MANUAL
Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . 16
Instructions for use / Safety warnings . . 17
Setting up your Event Tent/Humanity Tent . . . . 18
Settingupyour EventTent/HumanityTentEV....19
Setting up your Humanity Tent HP . . . . . . . . . . .20
Setting up your Humanity Tent UN . . . . . . . . . . .21
EN
SCOPE OF DELIVERY EVENT TENT STANDARD
1 x Tent
1 x Transport
backpack
1 x Repair set
1 x Hand pump
4 x Sandbag
4 x Guy rope
4 x Side Panel
EVENT TENT EXCLUSIVE:
Including 4x Side panel
SCOPE OF DELIVERY HUMANITY TENT
1 x Tent
1 x Transport
backpack
1 x Repair set
4 x Side Panel
4 x Sandbag
→ optional 4 x Waterbag
4 x Guy rope
Side Panels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Water- and Sandbags . . . . . . . . . . . . . . . . . . . . . . 23
Fusion Panels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Notes for outdoor use . . . . . . . . . . . . . . . . . . .26
Guy ropes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Taking down your Tent . . . . . . . . . . . . . . . . .28

17
INSTRUCTIONS FOR USE AND SAFETY WARNINGS EN
KEEP AWAY FROM SOURCES OF HEAT
Keep the Tent away from sources of heat and open flames.
Please do not place any sources of heat directly under the roof
because the materials can melt at high temperatures.
PROTECT FROM STRONG WINDS
The GYBE Event Tent as well as the Humanity Tent should not be used at wind speeds
over 5 Beaufort (21 knots / 24 mph).
The tent can catch wind even without having the side panels in place.
With winds in excess of 13 mph, water- and sandbags do not offer sufficient weight.
Tent pegs or stakes must be used. (Stakes are not included).
INFLATING WITH COMPRESSED AIR BOTTLE
Beware when inflating the HUMANITY TENT with compressed air bottles! Do not inflate the
tent by a compressed air WITHOUT using a pressure-regulator. The inlet pressure should
not exceed 8,0 BAR.
→ GYBE does not accept any liability for improper use of GYBE products.
CARE INSTRUCTIONS
STORE IN A DRY PLACE
Never store the tent when it is wet.
Be sure the tent is stored dry between 0 – 30 °C. (32 – 90° F.).
CLEAN CAREFULLY
Rough, dry dirt is best removed with a fine hand brush or a wet cloth.
Crusted residues with sharp edges can damage the tent fabric.
The materials should only be cleaned with clear water or with highly diluted detergent.
Handle printed materials especially carefully. If you have any doubts, check on an
inconspicuous spot if the cleaning agent reacts corrosively with the tent surface.
Some of the tent materials are coated with water-resistant and flame-retardant layers.
Strong scrubbing or solvent-containing cleaning agents can ruin these layers!
→ GYBE does not accept any liability for improper use of GYBE products.

18
Turn the inflation valve (4) so that it
is accessible.
Fasten a water- or sandbag to the foot of
the tent where you find the inflation valve.
(Attaching water- or sandbags: →page 23)
Remove your tent from the transport
backpack. Unfold the rolled-up tent just
once in the middle.
Fully unroll all parts of the support structure
in every direction. .
Close all deflation valves (3).
Then flip the tent over, so that the roof
is facing up.
SETTING UP YOUR EVENT TENT / HUMANITY TENT
3
A
A
4
EN
21

19
Now fill the tent with either an electric or
hand pump, using the inflation valve.
Please make sure that the pump tube is
firmly attached, and that it does not get
twisted.
With some gentle lifting, the tent will be
guided to its nal form.
Finally, close the inflation valve.
5
6
SETTING UP YOUR EVENT TENT / HUMANITY TENT EV EN
Open the ination valve (5A).
Before inating the tent, be sure that all
deation valves are closed.
Now you can attach the guy ropes
(→page 27), side panels (→page 22),
and water- or sandbags (→page 23)
as needed.
8
A
7
ATTENTION
Once the strut has been filled, the inflation
valve must always be closed with the
attached plug.
Further, be sure not to let the internal
pressure
of the strut exceed 6 psi (0.4 bar).
The ideal pressure for the strut is between
4 and 5 psi (0.25 and 0.35 bar).

20
Attach the compressed air hose to the
inflation valve.
Regardless of the speed of ination, the tent
will begin to stand up by itself.
With some gentle lifting, the tent will be
guided to its nal form.
Finally, close the overpressure release valve.
6
SETTING UP YOUR HUMANITY TENT HP
EN
5
Before inating the tent, be sure to open the
cap on the overpressure release valve (5).
Now you can attach the guy ropes
(→page 27), side panels (→page 22),
and water- or sandbags (→page 23)
as needed.
8
7
ATTENTION
Beware when inflating with compressed
air bottles! Do not inflate the tent by a
compressed air WITHOUT using a pressure-
regulator. The inlet pressure should not exceed
8,0 BAR.
Be sure not to let the internal pressure of the
strut exceed 6  (0.4 ).
Tip: The ideal pressure for the strut is between
4 and 5  (0.25 and 0.35 ).
The overpressure release valve is a supplemental
backup safety feature. If the pressure in the
strut is too high, air will escape through this
valve.
When inflating the tent, be mindful of the
overpressure release valve. If air is escaping,
you should reduce the rate of inflowing air.
