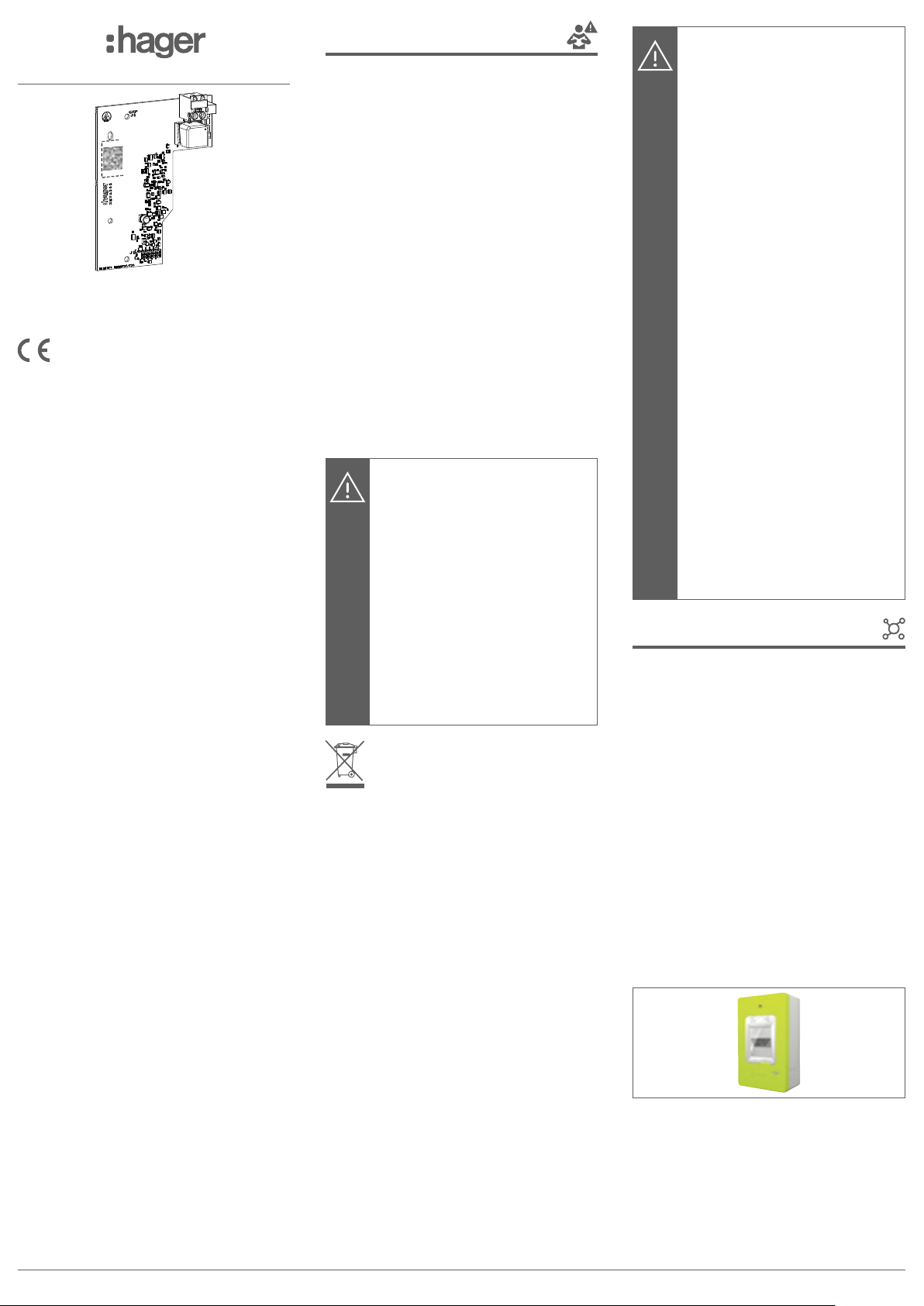

hager XEVA200 User manual

01
XEVA200
Carte TIC filaire
a
z
6LE009019A
Consignes de sécurité
L’installation et le montage d’appareils
électriques doivent être eectués
uniquement par un électricien qualifié.
Les prescriptions de prévention contre les
accidents en vigueur dans le pays doivent
être respectées.
Le non-respect des consignes d’instal-
lation peut entraîner des dommages sur
l’appareil, un incendie ou présenter
d’autres dangers.
Veuillez observer les prescriptions et les
normes en vigueur pour les circuits
électriques TBTS lors de l’installation et de
la pose des câbles.
Avant toute intervention sur l’appareil ou la
charge, mettre l’installation hors tension.
Ne pas oublier de prendre en compte tous
les disjoncteurs qui délivrent des tensions
potentiellement dangereuses à l’appareil
ou à la charge. Risque de choc électrique.
•Le montage de la carte TIC
doit se faire borne de charge
hors tension.
•Avant toute intervention dans
une borne de recharge, veuil-
lez vous référer au manuel de
maintenance.
•Appareil à installer unique-
ment par un installateur
électricien selon les normes
d’installation en vigueur dans
le pays.
•Respecter les règles d’instal-
lation TBTS.
Comment éliminer ce produit ?
(déchets d’équipements élec-
triques et électroniques).
(Applicable dans les pays de l’Union
Européenne et aux autres pays européens
disposant de systèmes de collecte sélective).
Ce symbole sur le produit ou sa documenta-
tion indique qu’il ne doit pas être éliminé en
fin de vie avec les autres déchets ménagers.
L’élimination incontrôlée des déchets pou-
vant porter préjudice à l’environnement ou à
la santé humaine, veuillez le séparer des autres
types de déchets et le recycler de façon res-
ponsable. Vous favoriserez ainsi la réutilisation
durable des ressources matérielles.
Les particuliers sont invités à contacter le dis-
tributeur leur ayant vendu le produit ou à se
renseigner auprès de leur mairie pour savoir
où et comment ils peuvent se débarrasser de
ce produit afin qu’il soit recyclé en respectant
l’environnement. Les entreprises sont invitées
à contacter leurs fournisseurs et à consulter
les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les
autres déchets commerciaux.
Précautions d’installation de la
carte TIC
Les composants électroniques
tels que la carte TIC peuvent être
endommagés par des décharges
électrostatiques (ESD) lors de leur
sortie de l’emballage. Pour vous
assurer de monter correctement
votre carte TIC, il est recom-
mandé de:
•Tenir la carte par les bords
pour éviter de toucher les
composants sensibles.
•Porter un bracelet antistatique
lors de la manipulation de la
carte pour prévenir tout dom-
mage. Si vous n’avez pas de
bracelet antistatique, toucher
un point métallique relié à la
terre avant de manipuler la
carte afin de vous décharger
de votre électricité statique.
Toucher régulièrement l’objet
métallique pendant toute la
manipulation.
•Conserver la carte TIC dans
son emballage protégé contre
les décharges électro-statiques
ou sur un support antistatique
tant que la carte n’est pas
installée.
Présentation
La carte XEVA200 (TIC) est une passerelle
permettant l’échange de données de comp-
tage entre un compteur d’énergie électroni-
que ancienne ou nouvelle génération et une
borne de charge de marque Hager.
Elle ore à la borne de charge la possibilité
d’être informée en temps réel des consom-
mations électriques afin de gérer la charge
dynamique du véhicule (adaptation du cou-
rant de charge du véhicule en fonction de la
consommation de l’habitat).
La carte TIC réceptionne les données issues
des compteurs électroniques ou du simula-
teur TIC XEV304 ou XEV305 et les transmet
au contrôleur de la borne.
1. Votre client dispose d’un compteur d’énergie
nouvelle génération:
Il est possible de réaliser la liaison entre le
compteur et la carte TIC en filaire via un câble
téléreport.

2. Votre client dispose d’un compteur d’énergie
électronique blanc (ancienne génération):
Il est possible de réaliser la liaison entre le
compteur et la carte TIC uniquement en filaire
via un câble téléreport.
3. Votre client dispose d’un compteur électro-
mécanique du type Ferraris (sans TIC):
Pour obtenir une TIC, il est possible de réaliser
une liaison filaire par un câble téléreport entre
le simulateur TIC XEV304 (pour réseau mono-
phasé) ou XEV305 (pour réseau triphasé) et la
carte TIC.
Se référer à la notice des produits XEV304 et
XEV305.

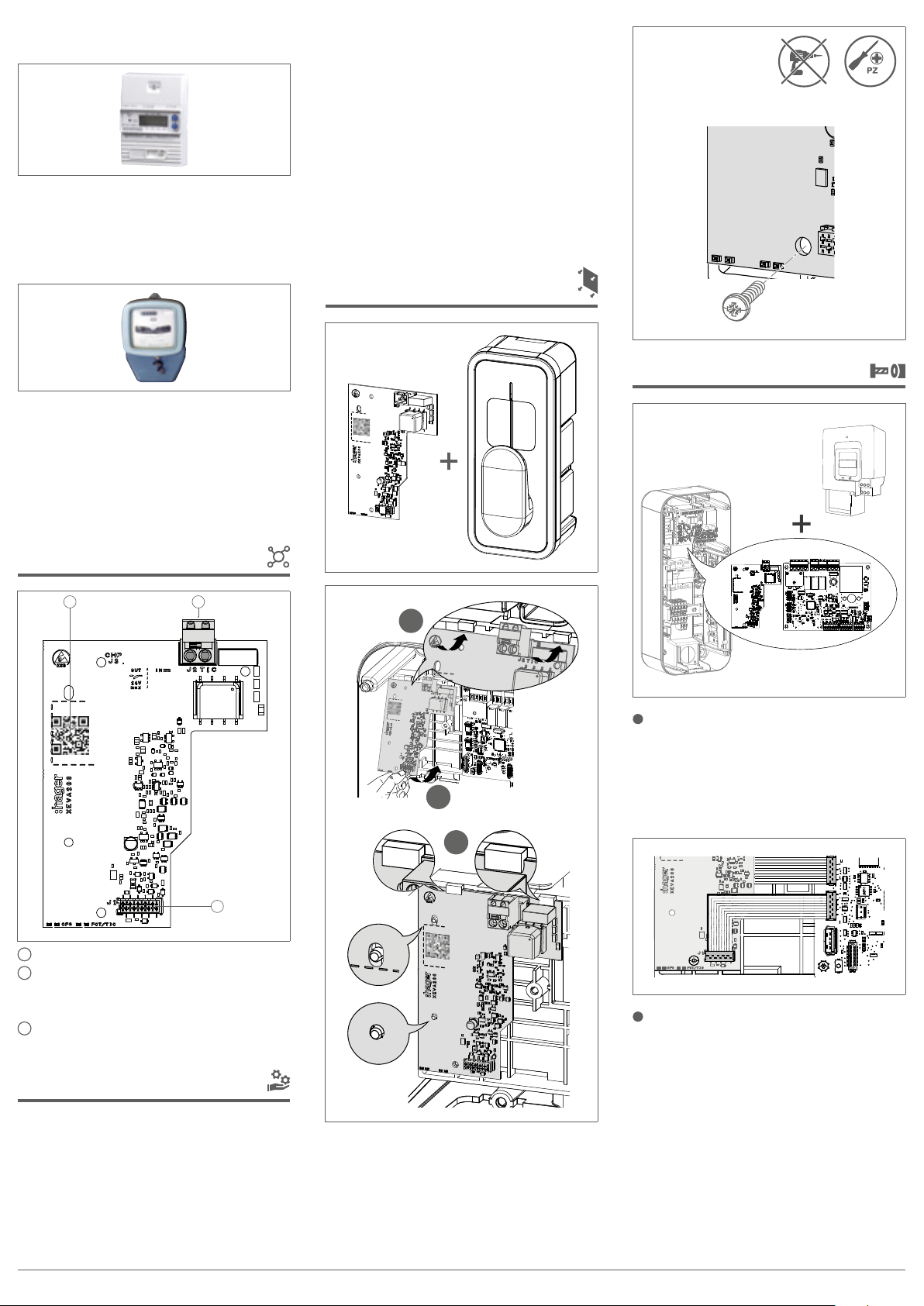

Description de la carte
1
11 2
1
3
1 QR code pour identification du produit
2 Entrée TIC (compteur nouvelle génération)
et compteurs électroniques munis d’une
sortie TIC
3 Bornier de liaison et d’alimentation (via la
carte contrôleur)
Fonction
Cas d’usage typique
− Intégration dans une borne de charge pour
véhicule électrique de type XEV1Kxxx.
− Communication avec le compteur
nouvelle génération et les compteurs
électroniques munis d’une sortie TIC via
la connexion filaire.
Compatibilité du produit
− Compatible avec la gamme de borne de
charge de véhicule électrique alimentée
en monophasé ou triphasé référencée
XEV1Kxxx.
− Cette carte TIC est compatible sans
aucun réglage:
1. avec une TIC historique issue des
compteurs d’énergie électroniques
français,
2. avec une TIC standard issue du
compteur d’énergie français nouvelle
génération.
Installation de la carte
A
C
B
02
1
Raccordement de la carte TIC
1 Raccordement de la carte TIC au
contrôleur:
Utiliser le câble plat (2 x 10 broches)
fourni dans l’emballage et raccorder le
connecteur J1 de la carte TIC au connec-
teur J2 de la carte Contrôleur.
2 Raccordement de la carte TIC au
compteur électronique:
Si vous utilisez une connectivité filaire
pour la transmission des informations,
le bornier J2 débrochable à connexion
rapide de la carte TIC se raccorde sur les
bornes I1 et I2 des compteurs électroni-
ques.
HagerEnergy GmbH, Ursula-Flick-Straße 8, 49076 Osnabrück, Germany
1
1

7 8 9
XEV304
10
1 2 3 4 5 6
11 12
Abo
15
20
25
30
35
ECO
100
90
80
75
65
60
50
45
40
ON ECO
1 2 3
Pour l’installation du simulateur
XEV304 ou XEV305 et de la
configuration du produit, se
référer à la notice fournie dans
ces produits.
Caractéristiques techniques
Média de communication:
par câblage au travers d’une paire torsadée
depuis un compteur électronique muni d’une
sortie TIC historique ou standard.
Caractéristiques électriques:
tension d’alimentation: ................ 5Vset 12Vs
fournis par le contrôleur via le câble plat
consommation: ......... 100 mA max. pour le 5Vs
et 4mA max. pour le 12Vs
Conditions ambiantes:
température de
fonctionnement: ..........................-25°C à +70°C
température de stockage: ...........-25°C à +70°C
degré de pollution: ..............................................2
classe d’isolation:...............................................III
altitude maximale de fonctionnement:.........2000m
tension de choc:.............................................4kV
Raccordement:
entrée TIC:... 0,2 à 2,5mm² / Dénudage: 10mm /
câble double isolation / longueur 500m max.
carte TIC et carte
contrôleur: ............câble plat de type Micromatch
2x10 broches (fourni)
Déclaration UE de conformité:
La déclaration de conformité n’est valable
que lorsque la carte est installée dans la
station de chargement dans les règles et
bonnes pratiques décrites dans ce document.
Le non-respect des consignes d’installation
ou de montage est interdit et n’engage pas la
responsabilité de Hager.
03

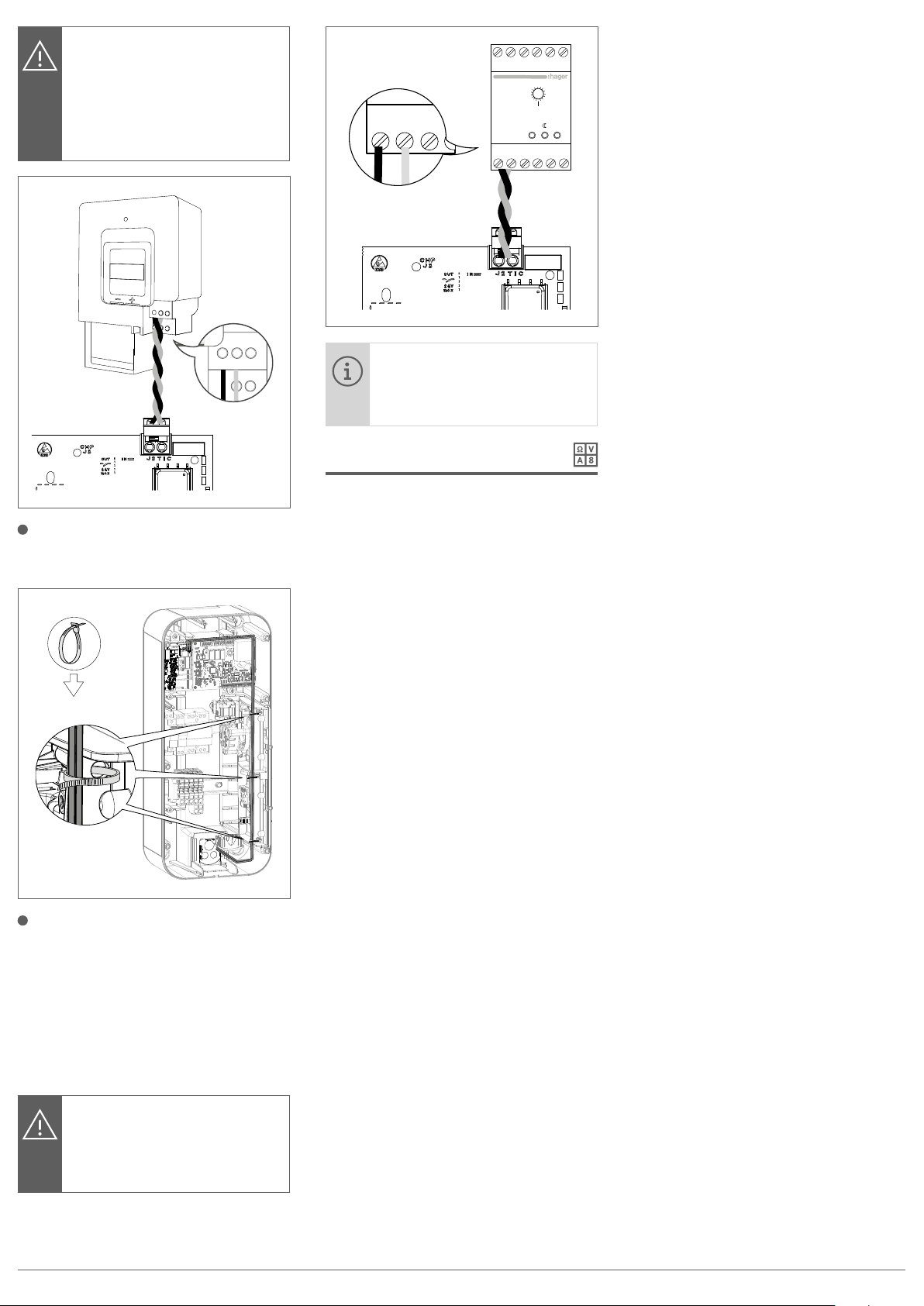

Utiliser de préférence un câble
téléreport ou à défaut un câble
torsadé type téléphonique.
Le câble type R02V est interdit.
I1 I2 A
3 Le câble TIC est à fixer avec des serre-
câbles fournis côté support prises par 3 fois.
x 3
4 Raccordement avec le simulateur de TIC
XEV304 (pour réseau monophasé) ou
XEV305 (pour réseau triphasé):
Lorsqu’un compteur électronique n’est
pas disponible, Hager propose un
simulateur de TIC qui permet la gestion
dynamique de la charge du véhicule et
évitant ainsi les coupures accidentelles
de surcharge du réseau électrique de la
maison.
Utiliser de préférence un câble
téléreport ou à défaut un câble
torsadé type téléphonique.
Le câble type R02V est interdit.
T+49 541 760268-0 F+49 541 760268-199 [e-mail] hager.com – 08.2022

a
z
6LE009019A
XEVA200
Wired TIC card
04
Safety instructions
Electrical devices must only be installed
and assembled by a qualified electrician.
The accident prevention recommendations
applicable in the country must be followed.
Failure to follow the installation instructions
may result in damage to the device, fire or
other dangers.
Please follow the recommendations and
standards applicable for SELV electrical
circuits during installation and when laying
cables.
Before any work on the device or the load,
switch o the power to the installation.
Do not forget all the circuit breakers that
deliver voltages which are potentially dan-
gerous to the device or the load. Risk of
electric shock.
•The wired TIC card must be
installed when the charging
station is switched o.
•Please read the maintenance
manual before servicing a
charging station.
•The device must only be
installed by an electrician, in
accordance with the installa-
tion standards applicable in
the country.
•Follow the SELV installation
rules.
How to dispose of this product
(electrical and electronic equipment
waste).
(Applicable in European Union countries
and other European countries with selective
waste collection systems).
This symbol on the product or its documen-
tation indicates that it must not be disposed
of with other household waste at the end of
its life cycle. As disposing of waste inappro-
priately may harm the environment or human
health, please separate it from other types of
waste and recycle it responsibly. In this way
you will contribute to the sustainable re-use
of material resources.
Individuals should contact the retailer who
sold them the product or contact their local
council to find out where and how they can
dispose of this product for recycling in an
environmentally friendly manner. Companies
should contact their suppliers and read the
terms of their sales contract.
This product must not be disposed of with the
other commercial waste.
Wired TIC card installation
precautions
Electronic components such
as the wired TIC card may
be damaged by electrostatic
discharges (ESD) when they
are removed from their pack-
aging. To ensure you correctly
install your wired TIC card, we
recommend:
•Holding the edges of the card
only, to avoid touching the
sensitive components.
•Wearing an antistatic bracelet
when handling the card to
prevent any damage. If you
do not have an antistatic
bracelet, touch a metal object
connected to the earth before
handling the card to remove
any static electricity from your
body.
Regularly touch the metallic
object when handling the
card.
•Until the wired TIC card
is installed, store it in its
packaging to protect it from
electrostatic discharges, or on
an antistatic support.
Presentation
The XEVA200 (wired TIC card) is a gateway
that allows the exchange of meter data
between an old or new generation of elec-
tronic energy meter and a Hager charging
station.
It oers the charging station the option of
being informed in real time of electrical wcon-
sumptions in order to manage the dynamic
charge of the vehicle (adaptation of the
vehicle charge depending on the dwelling’s
consumption).
The wired TIC card receives data from elec-
tronic meters or TIC XEV304 or XEV305
simulators and transmits them to the terminal
controller.
1. Your customer has a new generation
energy meter:
It is possible to connect the meter and wired
TIC card using a wire via a remote energy
meter cable.

2. Your customer has a blank electronic energy
meter (previous generation):
The meter and the wired TIC card can only
be connected by a wire via a remote energy
meter cable.
3. Your customer has a Ferraris electrome-
chanical meter (without TIC):
To obtain a TIC, you can create a wired con-
nection using a remote energy meter cable
between the TIC XEV304 (for single-phase
network) or XEV305 simulator (for three-phase
network) and the wired TIC card.
Refer to the XEV304 and XEV305 product
manual.
Description of the card
1
11 2
1
3
1 QR code for product identification
2 TIC input (new generation meter) and elec-
tronic meters with a TIC output
3 Power supply and connection terminal (via
the controller card)
Function
Typical scenario
− Integration into a charging station for an
XEV1Kxxx electric vehicle.
− Communication with the new generation
meter and electronic meters with a TIC
output via the wired connection.
Product compatibility
− Compatible with the XEV1Kxxx three-
phase or single-phase electric vehicle
charging station range.
− This wired TIC card does not require
setting:
1. with a previous generation wired TIC
card from French electronic energy
meters,
2. with a standard TIC from the new
generation French energy meter.
Installing the wired TIC card
A
C
B
05 HagerEnergy GmbH, Ursula-Flick-Straße 8, 49076 Osnabrück, Germany
1
Connecting the wired TIC card
1 Connecting the wired TIC card to the
controller:
Use the flat cable (2 x 10 pins) supplied
and connect the J1 connector of the
wired TIC card to the J2 connector of the
Controller card.
2 Connecting the wired TIC card to the
electronic meter:
If you use wired connectivity to transmit
information, the plug-in J2 quick connect
terminal of the wired TIC card connects
to the I1 and I2 terminals of the electronic
meters.
1
1

06 T+49 541 760268-0 F+49 541 760268-199 [e-mail] hager.com – 08.2022
7 8 9
XEV304
10
1 2 3 4 5 6
11 12
Abo
15
20
25
30
35
ECO
100
90
80
75
65
60
50
45
40
ON ECO
1 2 3
To install the XEV304 or XEV305
simulator and configure the
product, refer to the instructions
provided with these products.
Technical features
Communication media:
by wiring through a twisted pair cable from an
electronic meter fitted with a previous generation
or standard TIC output.
Electrical specifications:
power supply voltage: ..............5Vsand 12Vs
supplied by the controller via the flat cable
consumption:......................100 mA max. for 5Vs
and 4mA max. for 12Vs
Ambient conditions:
operating temperature:...............-25°C to +70°C
storage temperature: ..................-25°C to +70°C
pollution level: .....................................................2
insulation class:..................................................III
maximum operating altitude:.....................2000m
surge voltage:.................................................4kV
Connection:
TIC input:......0.2 to 2.5mm² / Stripping: 10mm /
dual-insulated cable / length: 500m max.
wired TIC card
and controller card: ............ Micromatch 2x10-pin
flat cable (supplied)
EU declaration of conformity:
The declaration of conformity is only valid
when the card is installed in the charging
station, in accordance with the regulations
and best practices set out in this document.
Failure to comply with the installation or
assembly instructions is prohibited and does
not render Hager liable.
It is preferable to use a remote
energy meter cable or, failing
that, a telephone-type twisted
cable.
An R02V cable should not be
used.
I1 I2 A
3 The TIC cable should be fastened using
the 3 cable clamps provided on the socket
support side.
x 3
4 Connection with TIC XEV304 (for single-
phase network) or XEV305 simulator (for
three-phase network):
When an electronic meter is not available,
Hager oers a TIC simulator that enables
dynamic management of the vehicle charge
and thus prevents accidental outages
caused by an overload in the domestic
electricity network.
It is preferable to use a remote
energy meter cable or, failing that,
a telephone-type twisted cable.
An R02V cable should not be used.
