HAMPTON BAY HDP11965 User manual

THANK YOU
We appreciate your trust and confidence in Hampton Bay with your purchase of this light fixture. At Hampton Bay we make quality
products to help you improve your home and give you peace of mind about your choice. Don’t forget to visit our website for other
Hampton Bay products. We hope you enjoy this new addition to your home and thanks again for choosing Hampton Bay.
Model #HDP11965
USE AND CARE GUIDE
CHESTER 9-LIGHT CHANDELIER
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-877-527-0313
HAMPTONBAY.COM

2
Table of Contents
Table of Contents..........................................................2
Safety Information.........................................................2
Warranty.........................................................................2
Pre-Installation ..............................................................2
Assembly.......................................................................5
Installation.....................................................................6
Care and Cleaning ........................................................7
Troubleshooting............................................................7
Safet
y
Information
IMPORTANT: Inspect the wire insulation for any cuts,
abrasions, or exposed copper that may have occurred
during shipping. If there is a defect in the wire, do not
continue the assembly process. Please call our Customer
Service Team at 1-877-527-0313.
Warrant
y
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of one
(1) year from date of purchase. This warranty applies only to the original consumer purchaser and only to products used
in normal use and service. If this product is found to be defective, the manufacturer's only obligation, and your exclusive
remedy, is the repair or replacement of the product at the manufacturer's discretion, provided that the product has not
been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling. This warranty shall
not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance
with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an
accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material or
workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface and/or
weathering, as this is considered normal wear and tear. The manufacturer does not warrant and specifically disclaims
any warranty, whether express or implied, of fitness for a particular purpose, other than the warranty contained herein.
The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or
damage, including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.hamptonbay.com.
Pre-Installation
PLANNING FOR SUCCESSFUL INSTALLATION
Read all instructions before assembly.
To avoid damaging this product, assemble it on a soft, non-
abrasive surface such as carpet or cardboard. Inspect each
part for defects that may have occurred during shipping.
Keep your receipt and these instructions for proof of
purchase.
□Consult a qualified electrician with any electrical
questions you may have.

www.hamptonbay.com
3Please contact 1-877-527-0313 for further assistance.
Pre-Installation
(
continued
)

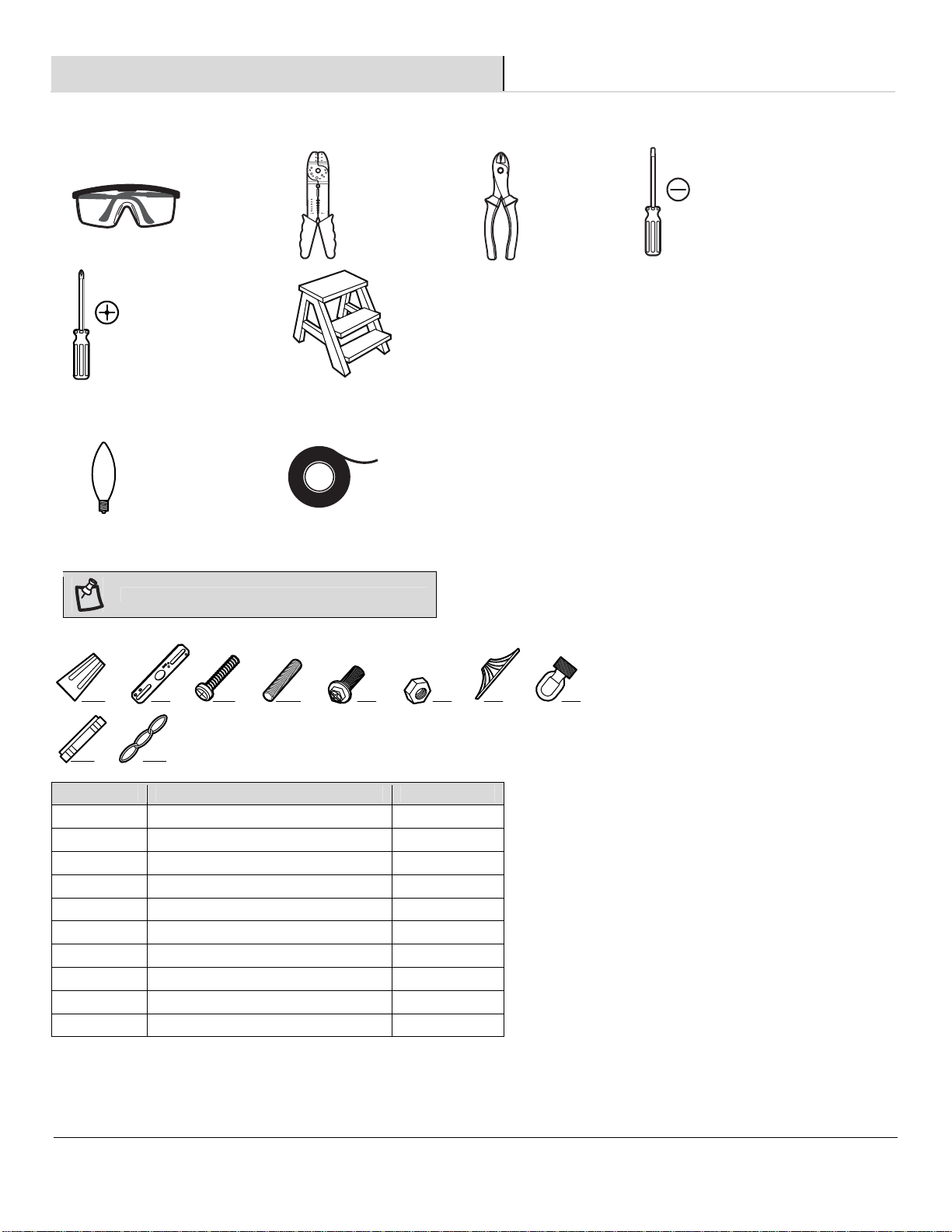

TOOLS REQUIRED
Safety
goggles
Wire strippers Wire
cutters
Flathead
screwdriver
Phillips screwdriver Ladder
MATERIALS REQUIRED
60-watt max.
candelabra-base
type B bulb (9)
Electrical tape
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part Description Quantity
AA Wire nut 3
BB Cross bar 1
CC Outlet box screw 2
DD Nipple 1
EE Ground screw 1
FF Lock nut 1
GG Canopy 1
HH Screw collar loop 1
II Screw collar nut 1
JJ Chain 1
AA
II JJ
BB CC DD EE FF GG HH

4
Pre-Installation
(
continued
)
PACKAGE CONTENTS
Part Description Quantity
A Chain loop 1
B Pole 1
C Upper arm assembly 1
D Middle arm 3
E Lower arm 6
F Candle sleeve 9
G Distributor 1
H Nipple 1
I Finial 1

www.hamptonbay.com
5Please contact 1-877-527-0313 for further assistance.
Assembl
y
1Assembling the chandelier 2
Preparing the chandelier to hang
□The middle arms (D) and lower arms (E) have been
turned to lay flat for shipping. Carefully turn them
so that they are evenly spaced apart.
□Place the upper arm assembly (C) on top of the
distributor (G) and secure by screwing the pole (B)
on top of the distributor (G).
□Screw the chain loop (A) to the top of the pole (B).
□Screw the fixture nipple (H) on the bottom of the
distributor (G).
□Screw the finial (I) onto the fixture nipple (H).
□Use pliers to open one link on the end of the chain
(JJ) and attach the chain (JJ) to the chain loop (A)
on the top of the chandelier.
□Remove or add chain links from the chain (JJ) in
order to achieve the desired length for hanging the
chandelier.
□Thread the fixture and copper ground wires up
through every other link in the chain (JJ).
□Slide a candle sleeve (F) over each socket on the
chandelier.
□Install a 60-watt max. candelabra-base type B bulb
(not included) into each socket on the chandelier.

6
Installation
1Installing the cross bar 2
Connecting the wires
□Turn the power off at the main fuse box.
□Install the cross bar (BB) with nipple (DD), lock nut
(FF), and screw collar loop (HH) to the outlet box
using two outlet box screws (CC).
□Slide the screw collar nut (II) and then the canopy
(GG) onto the end of the chain (JJ).
□Fasten the end link of the chain (JJ) to the screw
collar loop (HH).
□Insert the fixture wires up through the nipple (DD).
□Install the fixture copper ground wire (KK) under
the ground screw (EE) on the cross bar (BB).
□Connect the fixture and supply copper ground
wires (KK) in the outlet box using a wire nut (AA).
□Connect the white (or ribbed) fixture and white (or
ribbed) supply wires (LL) in the outlet box using a
wire nut (AA).
□Connect the smooth fixture and black (or red)
supply wires (MM) in the outlet box using a wire
nut (AA).
JJ
BB
DD
HH
II
CC
GG
FF
LL
A
A
KK
EE
AA
BB
AA
MM

www.hamptonbay.com
7Please contact 1-877-527-0313 for further assistance.
Installation
(
continued
)
Care and Cleanin
g
Troubleshootin
g
Problem Possible Cause Solution
The bulb will not light. The bulb is burned out. Replace the light bulb.
The power is off. Ensure the power supply is turned on.
There is a faulty wire connection. Check the wiring.
The circuit breaker is off. Ensure the circuit breaker is set in the On
position.
The fuse blows or a
circuit breaker trips
when the light is turned
on.
There is an exposed wire.
There are too many items on one circuit.
Discontinue use of the light fixture.
Contact a qualified electrician or call the
Customer Service Team at 1-877-527-
0313.
3Hanging the light fixture
□Push all excess wires into the outlet box.
□Raise the canopy (GG) to the ceiling and secure in
place by screwing the screw collar nut (II) onto the
screw collar loop (HH).
□Clean the light fixture with a soft, dry cloth. Do not use any cleaners with chemicals, solvents, or harsh abrasives.
HH
GG
II

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m.-6 p.m., EST, Monday-Friday
1-877-527-0313
HAMPTONBAY.COM
Retain this manual for future use.

MERCI
Nous vous remercions de la confiance que vous avez témoignée à Hampton Bay en achetant ce luminaire. À Hampton Bay nous
fabriquons des produits de qualité pour vous aider à améliorer votre demeure tout en ayant l'esprit tranquille quant à votre choix.
N'oubliez pas de visiter notre site pour consulter tous les autres produits Hampton Bay. Nous espérons que vous serez satisfait
de cette amélioration dans votre maison et nous vous remercions à nouveau d'avoir choisi Hampton Bay.
Modèle n° HDP11965
GUIDE D’UTILISATION ET D’ENTRETIEN
LUSTRE À 9 AMPOULES CHESTER
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le service à la clientèle Hampton Bay entre
8h00 et 18h00, HNE, du lundi au vendredi
1-877-527-0313
HAMPTONBAY.COM

2
Table des matières
Table des matières........................................................2
Consignes de sécurité..................................................2
Garantie..........................................................................2
Pré-installation ..............................................................2

Assemblage...................................................................5
Installation.....................................................................6
Entretien et nettoyage..................................................7
Dépannage.....................................................................7
Consi
g
nes de sécurité
IMPORTANT: Inspectez la gaine isolante du câble à la
recherche de tout dommage, coupure, usure ou fil dénudé,
qui aurait pu se produire pendant l'expédition. Si le câble
présente un défaut, ne procédez pas à l'assemblage.
Veuillez communiquer avec l'équipe du service à la
clientèle au 1 877 527-0313.
Garantie
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période d'un
(1) an à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage et un
entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul recours, est
de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n'ait pas été endommagé par une
utilisation inadéquate ou abusive, par un accident, une modification, une altération, la négligence ou une mauvaise
manipulation. Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé
d’une façon non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit
qui découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une
installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne s’applique
pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit d’une usure
normale. Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’utilité
quelconque, autre que la garantie exprimée aux présentes. Le fabricant réfute expressément toute responsabilité et ne
peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon
limitative, tous les frais de main-d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1 877 527-0313 ou visitez le site www.hamptonbay.com.
Pré-installation
POUR UNE INSTALLATION RÉUSSIE
Lisez toutes les instructions avant de procéder à
l’assemblage. Pour éviter d’endommager ce produit,
assemblez-le sur une surface molle et non abrasive telle
qu’un tapis ou un carton. Inspectez chaque pièce à la
recherche de dommages qui auraient pu se produire
pendant le transport. Conservez le reçu, ainsi que ces
instructions, à titre de preuve d’achat.
□Consultez un électricien qualifié pour toute question
ayant trait à l'électricité.

www.hamptonbay.com
3Veuillez composer le 1 877 527-0313 pour une assistance supplémentaire.
Pré-installation
(
suite
)
OUTILS REQUIS
Lunettes
protectrices
Outil à
dénuder
Coupe-
fils
Tournevis
plat
Tournevis
cruciforme
Escabeau
MATÉRIEL REQUIS
Ampoule de
type A de 60
watts max. (9)
Ruban isolant
QUINCAILLERIE FOURNIE
REMARQUE: Les pièces de quincaillerie ne sont pas
illustrées à grandeur nature.
Pièce Description Quantité
AA Capuchon de connexion 3
BB Traverse 1
CC Vis de boîte de sortie de courant 2
DD Tige filetée 1
EE Vis de mise à la terre 1
FF Contre-écrou 1
GG Monture 1
HH Anneau de suspension à col fileté 1
II Écrou pour anneau de suspension à col fileté 1
JJ Chaîne 1
AA
II JJ
BB CC DD EE FF GG HH

4
Pré-installation
(
suite
)
CONTENU DE L’EMBALLAGE
Pièce Description Quantité
A Anneau de suspension 1
B Montant 1
C Bras supérieur 1
D Bras intermédiaire 3
E Bras inférieur 6
F Manchon de chandelle 9
G Distributeur 1
H Tige filetée du luminaire 1
I Faîteau 1

www.hamptonbay.com
5Veuillez composer le 1 877 527-0313 pour une assistance supplémentaire.
Assembla
g
e
1Assemblage du lustre 2
Préparation du lustre à le suspendre
□Les bras intermédiaires (D) et les bras inférieurs
(E) ont été rabattus de manière à reposer à plat
pendant le transport. Écartez-les avec précautions
de façon qu'ils soient à égale distance.
□Placez le bras supérieur (C) en haut du distributeur
(G) et fixez solidement en vissant le montant (B)
sur le haut du distributeur (G).
□Vissez l'anneau de suspension (A) sur le haut du
montant (B).
□Vissez la tige filetée du luminaire (H) dans le bas
du distributeur (G).
□Vissez le faîteau (I) sur la tige filetée du luminaire
(H).
□Servez-vous de pinces pour ouvrir un maillon à
l'extrémité de la chaîne (JJ) et attachez la chaîne
(JJ) à l'anneau de suspension (A) en haut du
lustre.
□Retirez ou ajoutez des maillons à la chaîne (JJ) de
manière à obtenir la longueur désirée pour
suspendre le lustre à la bonne hauteur.
□Faites passer les fils de mise à la terre en cuivre et
du luminaire à travers tous les deux maillons de la
chaîne (JJ).
□Glissez un manchon de bougie (F) par-dessus
chaque douille du lustre.
□Installez une ampoule de type B à petit culot de 60
watts max (non fournie) dans chaque douille du
lustre.

6
Installation
1Installation de la traverse 2
Raccordement des fils
□Coupez l’alimentation au niveau de la boîte à
fusibles principale.
□Installez la traverse (BB) avec la tige filetée (DD),
le contre-écrou (FF) et l'anneau de suspension à
col fileté (HH) sur la boîte de sortie de courant au
moyen de deux vis de boîte de sortie de courant
(CC).
□Glissez l'écrou pour anneau de suspension à col
fileté (II), puis la monture (GG) jusqu'à l'extrémité
de la chaîne (JJ).
□Attachez le dernier maillon de la chaîne (JJ) à
l'anneau de suspension à col fileté (HH).
□Insérez les fils du luminaire à travers la tige filetée
(DD).
□Placez le fil de mise à la terre en cuivre du
luminaire (KK) sous la vis de mise à la terre (EE)
de la traverse (BB).
□Raccordez les fils de mise à la terre en cuivre du
luminaire et du circuit d'alimentation (KK) dans la
boîte de sortie de courant à l'aide d'un capuchon
de connexion (AA).
□Raccordez le fil blanc (ou nervuré) du luminaire et
le fil blanc (ou nervuré) du circuit d'alimentation
(LL) dans la boîte de sortie de courant à l'aide d'un
capuchon de connexion (AA).
□Raccordez le fil lisse du luminaire et le fil noir (ou
rouge) du circuit d'alimentation (MM) dans la boîte
de sortie de courant à l'aide d'un capuchon de
connexion (AA).
JJ
BB
DD
HH
II
CC
GG
FF
LL
A
A
KK
EE
AA
BB
AA
MM

www.hamptonbay.com
7Veuillez composer le 1 877 527-0313 pour une assistance supplémentaire.
Installation
(
suite
)
Entretien et netto
y
a
g
e
Dé
p
anna
g
e
Problème Cause possible Solution
L’ampoule ne s’allume
pas. L’ampoule est grillée. Remplacez l'ampoule.
Le courant est coupé. Assurez-vous que l’alimentation en
courant électri
q
ue est sous tension.
Il y a un mauvais branchement. Vérifiez le câblage.
Le disjoncteur est déclenché. Vérifiez que le disjoncteur est dans la
position Enclenché.
Le fusible grille ou le
disjoncteur se
déclenche lorsque la
lumière est allumée.
Un fil est à nu.
Trop d'appareils sont branchés sur le
même circuit.
Cessez d'utiliser le luminaire.
Contactez un électricien qualifié ou
communiquez avec l'équipe du service à
la clientèle au 1 877 527-0313.
3Suspension du luminaire
□Rangez tout excédent de fil à l'intérieur de la boîte
de sortie de courant.
□Soulevez la monture (GG) jusqu'au plafond et fixez
solidement en position en vissant l'écrou pour
anneau de suspension à col fileté (II) sur l'anneau
de suspension à col fileté (HH).
□Nettoyez le luminaire avec un linge doux, sec. N'utilisez jamais de nettoyant contenant des produits chimiques,
des solvants ou des abrasifs.
HH
GG
II

Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le service à la clientèle Hampton Bay entre
8h00 et 18h00, HNE, du lundi au vendredi
1-877-527-0313
HAMPTONBAY.COM
Conservez ce guide pour un usage ultérieur.

GRACIAS POR TU COMPRA
Apreciamos tu seguridad y confianza en Hampton Bay al comprar esta lámpara. En Hampton Bay hacemos productos de calidad
para ayudarte a mejorar tu hogar y darte tranquilidad sobre tu selección. No olvides visitar nuestro sitio Web para ver otros
productos de Hampton Bay. Esperamos que disfrutes de esta nueva adquisición y te agradecemos nuevamente por elegir
Hampton Bay.
Modelo Núm. HDP11965
GUÍA DE USO Y MANTENIMIENTO
CANDELABRO CHESTER DE 9 LUCES
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay de
8 a.m. a 6 p.m., Hora Estándar del Este, de Lunes a Viernes
1-877-527-0313
HAMPTONBAY.COM

2
Índice
Índice..............................................................................2
Safety Information.........................................................2
Garantía..........................................................................2
Pre-Instalación ..............................................................2
Ensamblaje....................................................................5
Instalación..................................................................... 6
Mantenimiento y Limpieza...........................................7
Solución de problemas ................................................ 7
Safet
y
Information
IMPORTANTE: Revisa que el aislamiento de los cables no
haya sufrido ningún corte, abrasión ni tenga filamentos de
cobre expuestos debidos al envío. Si hay un defecto en el
cable suspende el ensamblaje. Por favor llama a nuestro
Equipo de Servicio al Cliente al 1-877-527-0313.
Garantía
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de (1) año
a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre productos en uso y
funciones normales. Si se descubre algún defecto en este producto, la única obligación y solución exclusiva del
fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea resultado de
un mal uso, abuso, accidente, modificaciones, alteraciones, negligencia o manejo indebido. Esta garantía no cubre
ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta
garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o
instalaciones defectuosas, o cualquier otra falla no relacionada con defectos materiales o de fabricación. Esta garantía
no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la superficie, ni al deterioro por
condiciones ambientales, ya que eso se considera un desgaste normal. El fabricante no garantiza y se exime
especialmente de cualquier garantía, explícita o implícita, de la capacidad del producto de asumir una función
específica, distinta de la indicada en la garantía incluida en la presente. El fabricante se exime específicamente de
cualquier obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de
mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-877-527-0313 o visita www.hamptonbay.com.
Pre-Instalación
PLANIFICAR UNA INSTALACIÓN EXITOSA
Lee todas las instrucciones antes de ensamblar.
Para evitar dañar el artículo, ensámblalo sobre una
superficie suave, no abrasiva, como por ejemplo una
alfombra o cartón. Verifica que ninguna de las partes haya
sufrido daños durante el envío.
Conserva el recibo y estas Instrucciones como
Comprobante de Compra.
□Si tienes alguna pregunta al respecto, consulta a un electricista calificado.

www.hamptonbay.com
3Para obtener asistencia, llama al 1-877-527-0313.
Pre-Instalación
(
continuación
)
HERRAMIENTAS NECESARIAS
Gafas de
seguridad
Pelacables Cortacables
Destornillador
plano
Destornillador
Phillips
Escalera
MATERIALES NECESARIOS
9 bombillas tipo
B de base de
candelabro de
hasta 60 vatios
Cinta de
electricista
HERRAJES INCLUIDOS
NOTA: No se muestra el tamaño real de los herrajes.
Pieza Descripción Cantidad
AA Tuerca para cable 3
BB Barra transversal 1
CC Tornillo de la caja eléctrica 2
DD Boquilla Roscada 1
EE Tornillo a tierra 1
FF Contratuerca 1
GG Cubierta 1
HH Gancho roscado de la cubierta 1
II Tuerca enroscada de la cubierta 1
JJ Cadena 1
AA
II JJ
BB CC DD EE FF GG HH

4
Pre-Instalación
(
continuación
)
CONTENIDO DEL PAQUETE
Pieza Descripción Cantidad
A Aro de cadena 1
B Poste 1
C Ensamblaje del brazo superior 1
D Brazo intermedio 3
E Brazo inferior 6
F Funda del Candelabro 9
G Distribuidor 1
H Boquilla Roscada 1
I Remate 1
