HAMPTON BAY HB7094-43 User manual

USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday –Friday, 9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this exterior
incandescent wall lantern. We strive to continually create quality products designed to enhance your home. Visit us
online to see our full line of products available for your home improvement needs. Thank you for choosing Hampton
Bay!
EXTERIOR INCANDESCENT WALL LANTERN
AUTUMNHILL
Model SKU#
HB7094-43 1007 359 909
HB7095-43 1007 359 922
HB7096-43 1007 359 917

Table of Contents
Safety Information
Before starting installation of this fixture or removal
of a previous fixture, disconnect the power by
turning off the circuit breaker or by removing the
fuse at the fuse box.
Consult a qualified electrician if you have any
electrical questions or need to replace the driver.
If you have any non-electrical questions about this
fixture, please contact our Customer Service Team
at 1‐855-HD-HAMPTON or www.hamptonbay.com.
WARNING: Disconnect the power prior to removing or
installing a light fixture.
Warranty
Installation 5
Operation 7
Care and Cleaning 7
Exterior Maintenance 7
Interior Maintenance 7
Troubleshooting 7
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools Required 3
Hardware Included 3
Package Contents 4
2
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of three
(3) years from date of purchase. This warranty applies only to the original consumer purchaser and only to products
used in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the product
has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way
not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of the product
as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other failure not relating to
faulty material or workmanship. This warranty shall not apply to the finish on any portion of the product, such as surface
and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a
particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability and
shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor/expense costs
involved in the replacement or repair of said product.
Contact the Customer Service Team at 1‐855-HD-HAMPTON or visit www.hamptonbay.com.

Pre
-installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or removal of a previous
fixture, disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions
for Proof of Purchase.

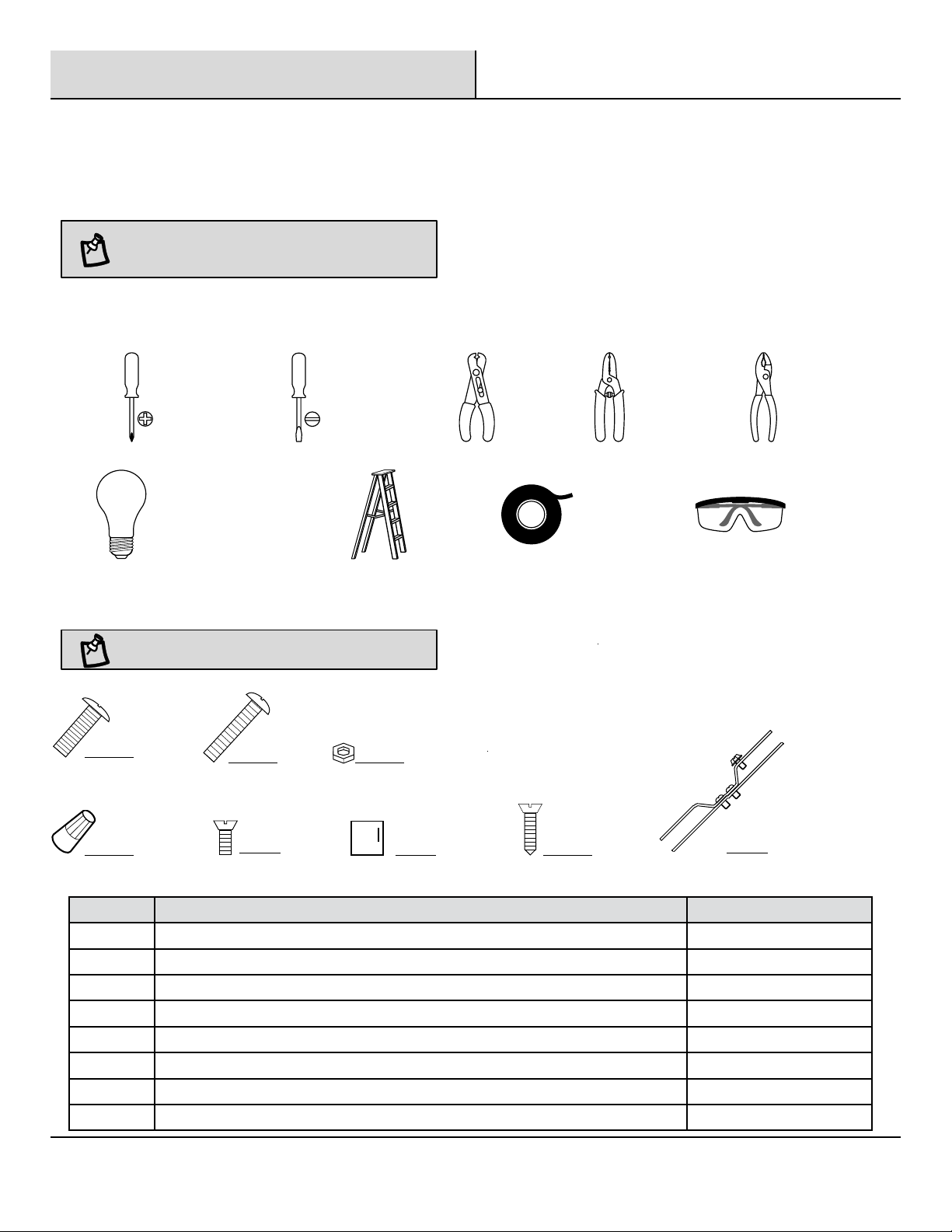

TOOLS REQUIRED
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
3
Part
Description
Quantity
AA
Fixture Screw
2
BB
Mounting Screw
2
CC
Hex
Nut 2
DD
Wire Nut
3
EE
Ground Screw
1
FF
Decorative
Nut 4
GG
Cage Screw
2
HH
Mounting Plate
1
Ladder Safety
Goggles
Electrical
Tape
(1)
Incandescent
60 W Bulb or
CFL or LED
Equivalent
Phillips
Screwdriver Wire Cutter Wire Stripper
Flathead
Screwdriver Pliers
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further
assistance.
AA BB
GG HH
FF
EE
DD
CC

Pre
-installation (continued)
PACKAGE CONTENTS
Part
Description
Quantity
A Fixture Handle 1
B Glass Panels 3
C Fixture 1
4
C
B
A

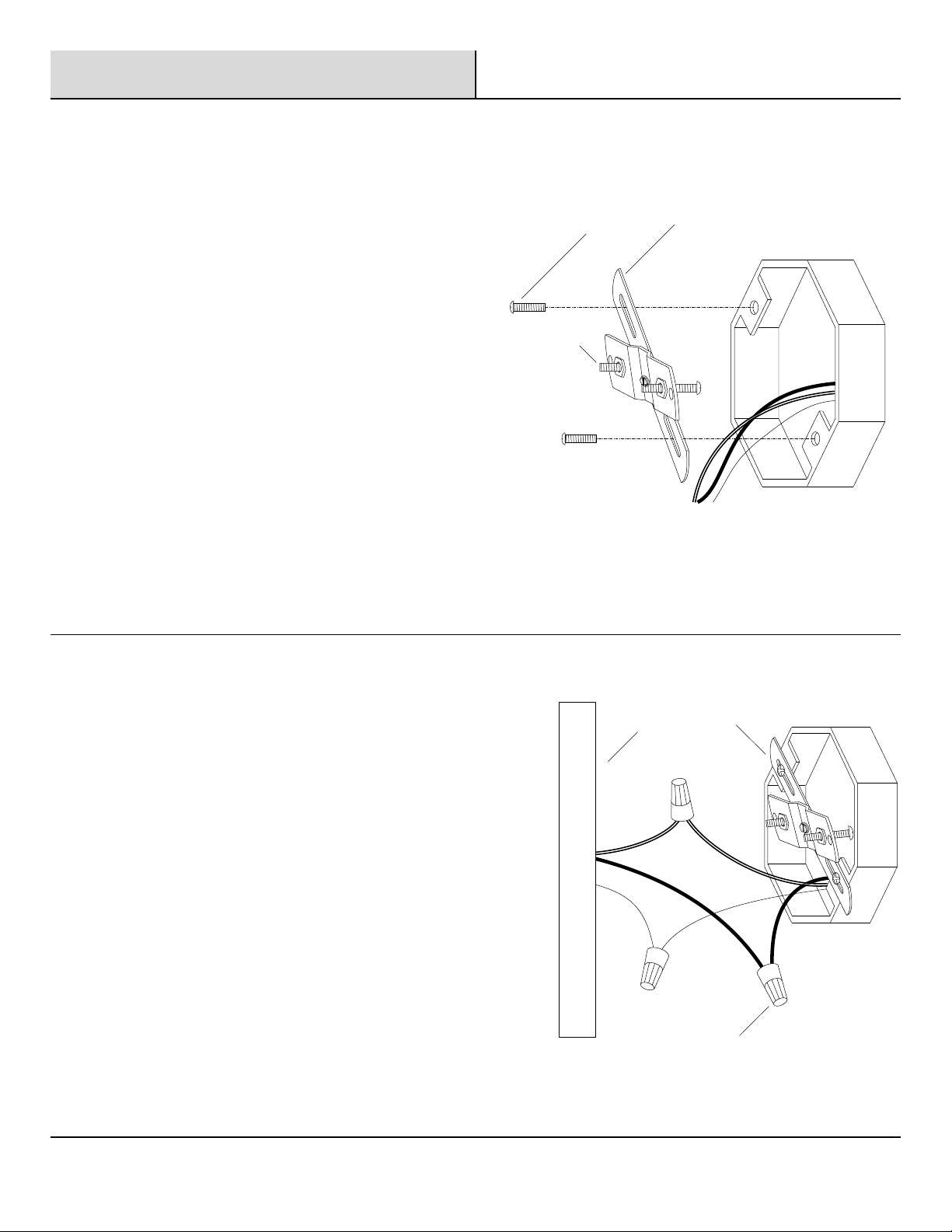

1Mounting the hardware
Secure the mounting plate (HH) to the outlet box
using the mounting screws (BB).
5
2Connecting the wires
Connect the black supply wire to the black fixture
wire using a wire nut (DD).
Connect the white supply wire to the white fixture
wire using a wire nut (DD).
Connect the fixture ground wire to the supply
ground wire using a wire nut (DD).
Wrap all wire connections with electrical tape for a
more secure connection.
Carefully tuck the wires and wire nuts (DD) into the
outlet box.
Installation
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further
assistance.
BB HH
AA
DD
HH
B

3

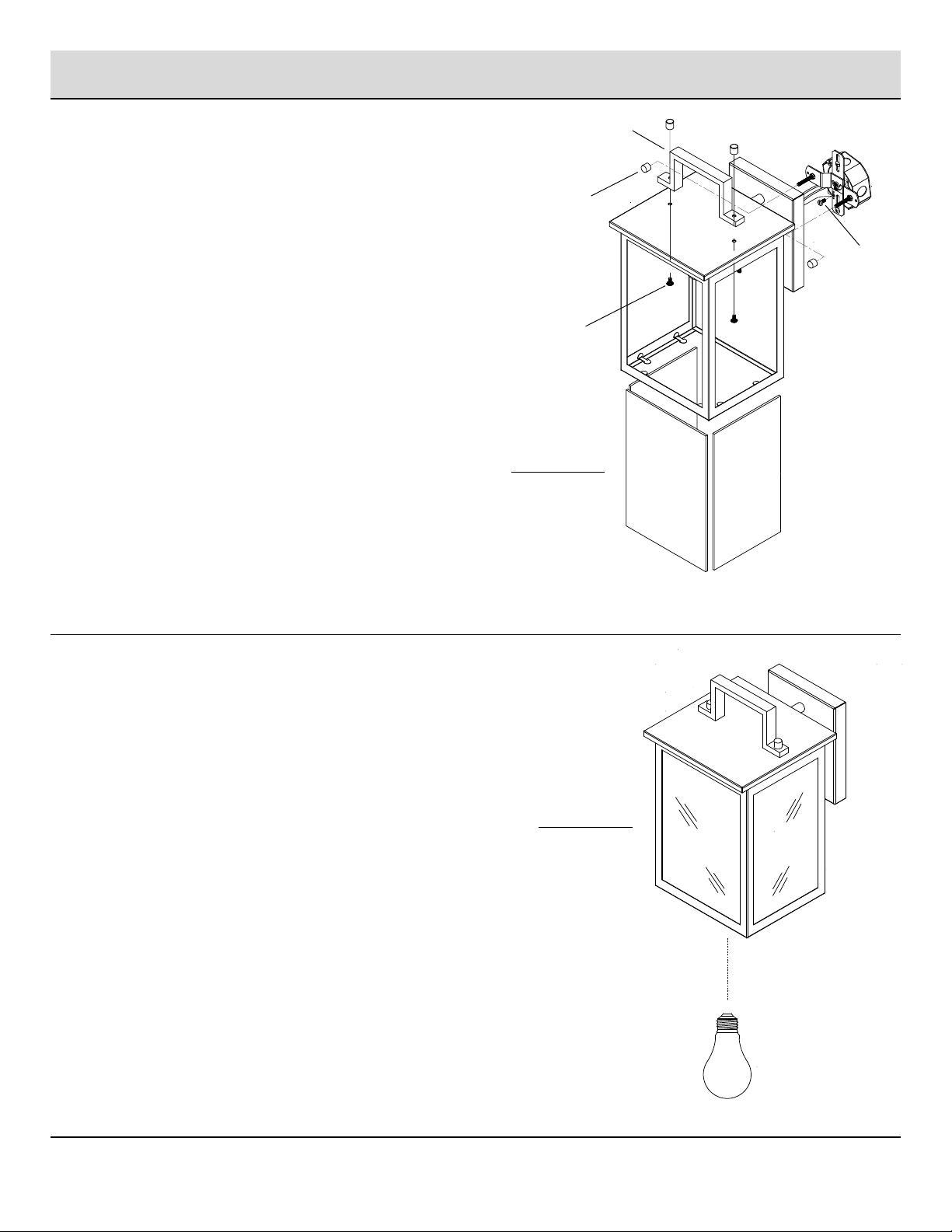

Mounting the fixture
Align and secure the fixture base (B) against the
mounting plate (HH) by fastening two of the
decorative nuts (FF) to the fixture screws (AA).
Secure fixture handle (A) onto top of fixture
base (B) using cage screws (GG) and the
remaining two decorative nuts (FF).
Insert glass panels (C) into fixture base (B) by
bending metal tabs out. Secure glass panels (C)
by bending metal tabs inwards.
6
4
Assembling the fixture
Install an incandescent 60 W bulb (max) or CFL or
LED equivalent (not included) into the fixture base
(B).
Installation (continued)
B
C
GG
FF
EE
A

Operation
Turn on power at the circuit breaker or fuse box.
Turn the light switch on to activate the fixture.
7
EXTERIOR MAINTENANCE
Use a dry or slightly dampened clean cloth and wipe
the surface of the fixture.
INTERIOR MAINTENANCE
Disconnect power to the fixture by turning off the
circuit breaker or by removing the fuse at the fuse
box.
Use a dry or slightly dampened clean cloth to wipe
the interior surface of the fixture.
Care and Cleaning
Troubleshooting
Problem
Solution
The light will not turn on.

Make sure the power supply is on.

Test or replace the switch.

Check the wiring.

Replace the light bulb.
The fuse blows or the circuit breaker trips when the light is turned
on.

Check the wire connections.
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry
soft cloth to dust or wipe carefully.
HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further
assistance.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. –7 p.m., EST, Monday –Friday, 9 a.m. –6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

GUÍA DE USO Y MANTENIMIENTO
Preguntas, problemas, o piezas faltantes?Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m Hora del Este, Lunes –Viernes, 9 a.m. –6 p.m., Hora del Este, Sábado
1-855-HD-HAMPTON
HAMPTONBAY.COM
LINTERNA DE PARED INCANDESCENTE EXTERIOR
AUTUMNHILL
GRACIAS
Le agradecemos la confianza que han depositado en Hampton Bay a través de la compra de esta linterna de pared
incandescente exterior. Nos esforzamos continuamente para crear productos de calidad diseñados para mejorar su
casa. Visite nuestra página web para ver nuestra completa línea de productos disponibles para mejorar tu hogar.
Gracias por elegir Hampton Bay!
Modelo SKU#
HB7094-43 1007 359 909
HB7095-43 1007 359 922
HB7096-43 1007 359 917

Tabla de Contenidos
Información de Seguridad
Antes de iniciar la instalación de este aparato o la
eliminación de un accesorio anterior, desconecte la
alimentación apagando el disyuntor o quitando el
fusible en la caja de fusibles.
Consulte a un electricista calificado si tiene alguna
pregunta eléctrica o la necesidad de reemplazar el
controlador.
Si usted tiene alguna pregunta que no sea eléctrica
sobre este accesorio, póngase en contacto con
nuestro equipo de Servicio al Cliente al 1‐855-HD-
HAMPTON o www.hamptonbay.com.
ADVERTENCIA: Desconecte la alimentación antes de
extraer o instalar una lámpara.
Garantía
10
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y mano de obra por un
período de tres (3) años a partir de la fecha de compra. Esta garantía se aplica sólo al comprador original y únicamente
a los productos utilizados en condiciones normales de uso y servicio. Si el producto se encuentra defectuoso, la única
obligación del fabricante, y su solución exclusiva, es la reparación o sustitución del producto, a discreción del fabricante,
siempre que el producto no ha sido dañado por mal uso, abuso, accidente, modificaciones, alteraciones , negligencia o
mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o usado de manera que
no conforme con las instrucciones suministradas con el producto. Esta garantía no se aplicará a una falla del producto
como resultado de un accidente, mal uso, abuso, negligencia, alteración o instalación defectuosa, o cualquier otra falla
no relacionada con defectos de material o mano de obra. Esta garantía no se aplicará a el acabado de cualquier parte
del producto, tal como la superficie y / o la intemperie, ya que esto se considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de aptitud para un fin en
particular, que no sea la garantía contenida en el presente documento. El fabricante declina específicamente cualquier
responsabilidad y no será responsable por cualquier pérdida o daño consecuente o incidental, incluyendo pero no
limitado a cualquier coste laboral / gastos involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1‐855-HD-HAMPTON o visite www.hamptonbay.com.
Instalación 13
Operación 15
Cuidado y Limpieza 15
Mantenimiento del Exterior 15
Mantenimiento del Interior 15
Solución de Problemas 15
Tabla de Contenidos 12
Información de Seguridad 12
Garantía 12
Pre-Instalación 11
Planificación de la Instalación 11
Herramienta Necesarias 11
Ferretería Incluida 11
Contenido del Paquete 12

Pre
-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la luminaria o el retiro
de un artefacto anterior, desconecte la alimentación apagando el disyuntor o quitando el fusible en la caja de fusibles.
Para evitar daños a este producto, montarlo en una superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones
para comprobante de compra.
HERRAMIENTA NECESARIAS
FERRETERÍA INCLUIDA
NOTA: La ferretería no se muestra a tamaño actual.
11
Parte
Descripción
Cantidad
AA Tornillo del Luminario 2
BB Tornillo de Montaje 2
CC Tuerca Hexagonal 2
DD Tuerca para Cables 3
EE Tornillo de Tierra 1
FF Nuez Decorativa 4
GG Tornillo de Jaula 2
HH Mensula de Montaje 1
Desarmador
de Cruz Cortador de
Alambre
Pelacables
Desarmador
de Punta
Plana
Pinzas
Escalera Gafas de
Seguridad
Cinta
Aislante
(1) Foco de 60 Vatios
Incandescentes o
CFLs o LEDs
equivalentes
HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-
HAMPTON.
AA BB
GG HH
FF
EE
DD
CC

Pre
-instalación (continuado)

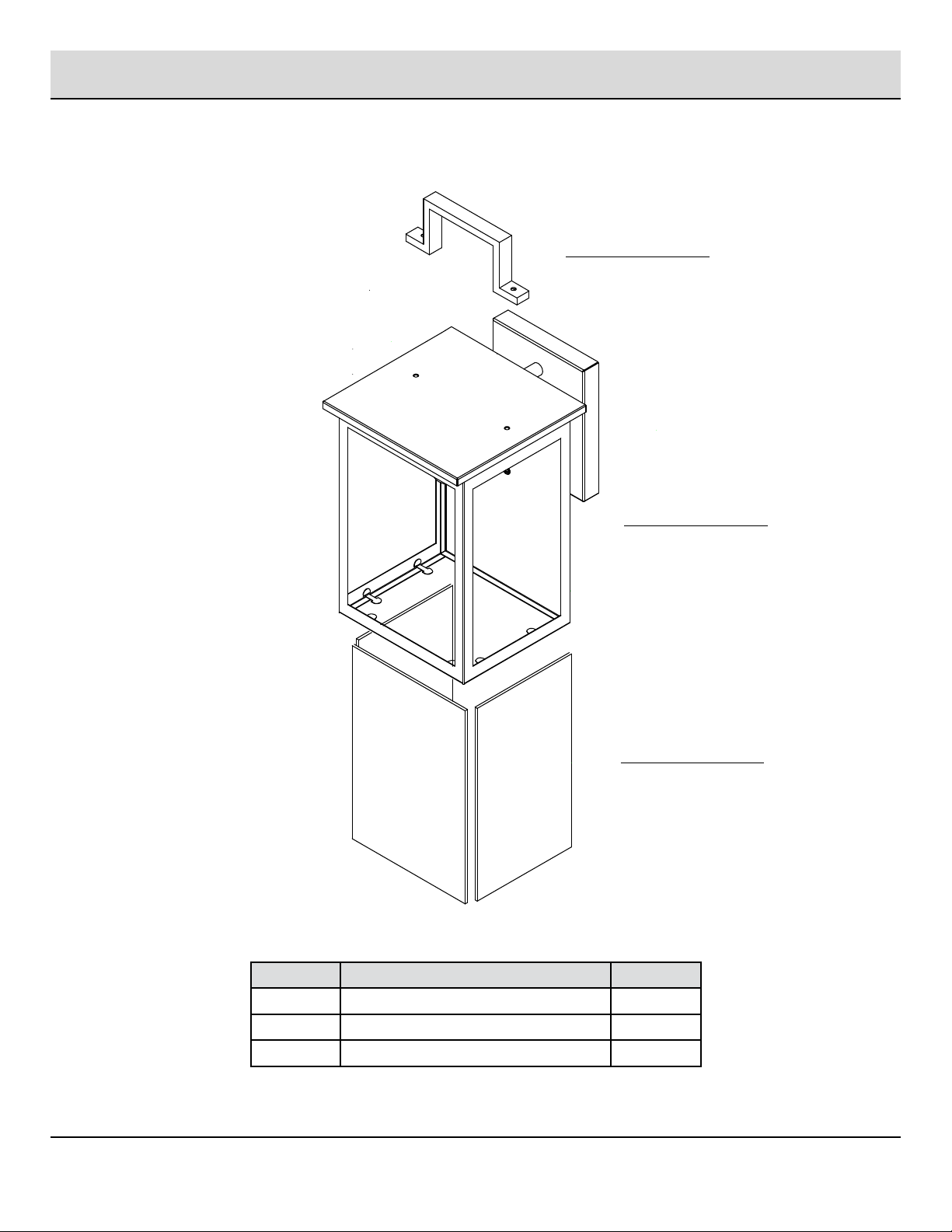

CONTENIDO DEL PAQUETE
12
Parte
Descripción
Cantidad
A Manija del Luminario 1
B Paneles de Vidrio 3
C Luminario 1
C
B
A

1
Conectando los cables
Conecte el cable de suministro negro al
cable del accesorio negro con una tuerca
para cable (CC).
Conecte el cable de suministro blanco al
cable del accesorio blanco con una tuerca
para cable (CC).
Conecte el cable de tierra del dispositivo al
cable de tierra de suministro usando una
tuerca para cable (CC).
Envuelva todas las conexiones de cables
con cinta aislante para una conexión más
segura.
Introduzca con cuidado los cables y las
tuercas para cables (CC) en la caja de
salida.
13
2
Montaje de la ferreteria
Monte el soporte de montaje (EE) en la caja de
salida utilizando los tornillos de montaje (BB).
Instalación
HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-
HAMPTON.
BB HH
AA
DD
HH
B

3Assemblage del luminario
Instale una bombilla incandescente de 60 W (máx.) o
CFL o LED equivalente (no incluida) en la base del
candelabro.
14
4Montaje del luminario
Alinee y asegure la base del accesorio (B)
contra la placa de montaje (HH) fijando dos de
las tuercas decorativas (FF) a los tornillos del
accesorio (AA).
Asegure la manija del accesorio (A) en la parte
superior de la base del accesorio (B) usando
tornillos de jaula (GG) y las dos tuercas
decorativas restantes (FF).
Inserte los paneles de vidrio (C) en la base del
accesorio (B) doblando las lengüetas de metal
hacia afuera. Asegure los paneles de vidrio (C)
doblando las lengüetas de metal hacia adentro.
Instalación (continuado)
B
C
GG
FF
EE
A

Operación
Conecte la alimentación en el disyuntor o caja de fusibles.
Gire el interruptor de la luz para activar el aparato.
15
MANTENIMIENTO DEL EXTERIOR
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la linterna.
MANTENIMIENTO DEL INTERIOR
Apague la potencia a la linterna de manera de
desconectando el disyuntor o quitando el fusible en
la caja de fusibles.
Use un paño limpio y seco o ligeramente
humedecido y limpie la superficie de la linterna.
Cuidado y Limpieza
Solución de Problemas
Problema Solución
La luz no se enciende.
Asegúrese de que la energía eléctrica esté
encendida.
Pruebe o cambie el interruptor.
Verifique las conexiones de cables.
Cambie el foco.
El fusible se funde o el disyuntor de circuitos se dispara
cuando se enciende la luz. Verifique las conexiones de los cables.
NOTA: No use limpiadores con químicos,
solventes o abrasivos fuertes. Use sólo un
paño seco para sacudir o limpiar con cuidado.
HAMPTONBAY.COM
Para obtener asistencia llama al 1-855-HD-
HAMPTON.

Preguntas, problemas, o piezas faltantes?Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. –7 p.m Hora del Este, Lunes –Viernes, 9 a.m. –6 p.m., Hora del Este, Sábado
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserve este manual para futuras consultas.

GUIDE D'UTILISATION ET D'ENTRETIEN
Questions, problèmes, pièces manquantes?Avant de retourner au magasin,
appeler Hampton Bay Service à la clientèle
8:00 –19:00, HNE, Lundi –Vendredi, 9:00 –18:00, HNE, Samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM
LANTERNE MURALE INCANDESCENTE D'EXTERIEUR
AUTUMNHILL
MERCI
Nous apprécions la confiance que vous avez placée dans Hampton Bay grâce à l'achat de cette lanterne murale
incandescente d’exterieur.
Nous nous efforçons de créer continuellement la qualité des produits conçus pour améliorer votre maison. Rendez-
nous visite en ligne pour voir notre gamme complète de produits disponibles pour votre maison besoin d'amélioration.
Merci d'avoir choisi le Hampton Bay!
Modèle SKU#
HB7094-43 1007 359 909
HB7095-43 1007 359 922
HB7096-43 1007 359 917

Table des Matières
Consignes de Sécurité
Avant de commencer l'installation de ce luminaire
ou à la dépose d'un précédent luminaire,
débrancher l'alimentation en désactivant le
disjoncteur ou en retirant le fusible de la platine de
fusibles.
Consulter un électricien qualifié si vous avez des
questions électriques ou si vous avez besoin de
remplacer le pilote.
Si vous avez des non-électriques questions au
sujet de ce luminaire, veuillez contacter notre
équipe de Service Clientèle au 1‐855-HD-
HAMPTON ou www.hamptonbay.com.
AVERTISSEMENT : Déconnecter l'alimentation avant le
retrait ou l'installation d'un luminaire d'éclairage.
Garantie
18
CE QUI EST COUVERT
Le fabricant garantit ce luminaire est exempt de défauts de matériaux et de fabrication pour une période de trois (3) ans
à compter de la date d'achat. Cette garantie s'applique uniquement à l'acheteur d'origine et uniquement aux produits
utilisés dans une utilisation normale. Si le produit s’avère défectueux, la seule obligation du fabricant, et votre seul
recours, consiste à réparer ou à remplacer le produit, à la discrétion du fabricant, pourvu que le produit n’ait pas fait
l’objet d’un usage inadéquat ou abusif, d’un accident, de modifications, d’altérations, de négligence ou d’une mauvaise
manipulation.
CE QUI N'EST PAS COUVERT
Cette garantie ne s'applique pas à tout produit qui se trouve à avoir été incorrectement installé, configuré, ou utilisé de
quelque façon pas conformément aux instructions fournies avec le produit. Cette garantie ne s'applique pas à une
défaillance du produit à la suite d'un accident, un abus, une négligence, une modification, ou une mauvaise installation,
ou tout autre manquement, non liée à un défaut de matériau ou de fabrication. Cette garantie ne s'applique pas à la
finition d'une partie du produit, comme la surface et / ou l'altération, car cela est considéré usure normale.
Le fabricant ne garantit pas et décline spécifiquement toute garantie, expresse ou implicite, d'adéquation à un usage
particulier, autre que la garantie contenue dans ce document. Le fabricant décline expressément toute responsabilité et
ne peut être tenu responsable de toute perte ou dommage indirect ou accessoire, y compris mais sans s'y limiter, les
coûts du travail / dépenses impliqués dans le remplacement ou la réparation dudit produit.
Contactez l‘équipe du Service à la Clientèle au 1‐855-HD-HAMPTON ou visitez www.hamptonbay.com.
Installation 21
Opération 23
Entretien et Nettoyage 23
Entretien Extérieur 23
Entretien Intérieur 23
Dépannage 23
Table des Matières 18
Consignes de Sécurité 18
Garantie 18
Pré-Installation 19
Planification du l’Installation 19
Outils Requis 19
Matériel Inclus 19
Contenu du Paquet 20

Pré
-installation
PLANIFICATION DE L'INSTALLATION
Lire toutes les instructions avant assemblage et l'installation. Avant de commencer l'installation du luminaire ou la
dépose d'un précédent luminaire, débrancher l'alimentation en désactivant le disjoncteur ou en retirant le fusible de la
platine de fusibles. Pour éviter d'endommager le produit, assembler sur un doux et non abrasif surface tels que tapis ou
un morceau de carton.
NOTE : Conservez votre reçu et ces instructions à
la preuve d'achat.
OUTILS REQUIS
MATÉRIEL INCLUS
NOTE : Matériel non illustré à taille réelle.
19
Tournevis
Cruciforme Coupe -fil Pince à Dénuder
Tournevis à
Tête Plate Pinces
Pliantes
Échelle Lunettes
de Protection
Ruban
Électrique
(1) Ampoule
Incandescence de
60W ou
Fluocompactes ou
LEDs équivalent
HAMPTONBAY.COM
Veuillez contacter le 1-855-HD-HAMPTON pour
obtenir plus aide.
Partie
Description
Quantité
AA Vis d’éclairage 2
BB Vis de fixation 2
CC Écrou hexagonal 2
DD Écrou de câble 3
EE Vis de terre 1
FF Noyer décoratif 4
GG Vis à cage 2
HH Support de montage 1
AA BB
GG HH
FF
EE
DD
CC

Pré
-installation (suite)
CONTENU DU PAQUET
20
Partie
Description
Quantité
A Poignée du pavillon 1
B Panneaux de verre 3
C Pavillon 1
C
B
A
