HAMPTON BAY NEWBERRY LDO1601AX-01/CP User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this wall lantern.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item # 1009 894 970
Model # LDO1601AX-01/MB
Item # 1009 894 950
Model # LDO1601AX-01/CP
USE AND CARE GUIDE
NEWBERRY EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM

2
Table of Contents
Table of Contents.................................2
Safety Information................................2
Warranty ...............................................2
What is Covered......................................... 2
What is Not Covered................................... 2
Pre-Installation .....................................3
Planning Installation................................... 3
Tools Required........................................... 3
Hardware Included..................................... 3
Package Contents...................................... 4
Installation ........................................... 5
Care and Cleaning............................... 7
Troubleshooting .................................. 7
Safety Information
WARNING: Carefully read and understand the
information in this manual before beginning assembly and
installation. Failure to do so could lead to electric shock,
fire or other injuries which could be hazardous or even
fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
three (3) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness for
a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability
and shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor /
expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.
TOOLS REQUIRED
Wire
Strippers Safety Goggles
Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters
Caulk
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Mounting Plate
1
BB
Ground Screw
1
CC
Outlet Box Screw (15 mm)
2
DD
Pan Screw (12 mm)
2
EE
Wire Connector
3

4
Pre-Installation (continued)

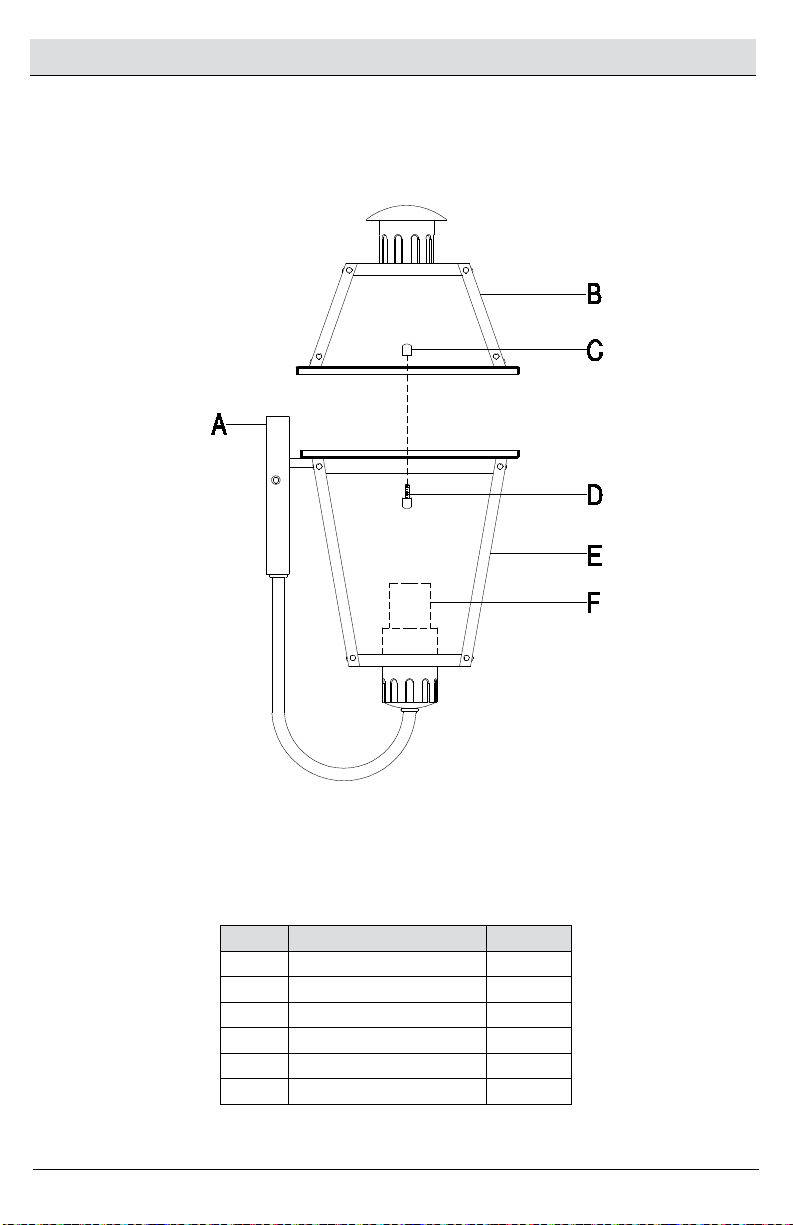

PACKAGE CONTENTS
Part
Description
Quantity
A
Wall Plate
1
B
Top cover
1
C
Lock Nut
2
D
Set Screw
2
E
Fixture Frame
1
F
Socket
1

5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)
1
Attaching the mounting plate
to the outlet box
2
Making the electrical
connections
□Ensure the wires from the outlet box are either
inside the outlet box, or through the hole in the
center of the mounting plate (AA).
□Place the outlet box screws (CC) through the long
oval holes on the mounting plate (AA) and use a
Philips screwdriver to screw the out
let box screws
(CC
) into the appropriate screw holes on the outlet
box.
□Wrap the medium of the ground wire from the
fixture around the ground screw (BB) on the
mounting plate (AA).
□Use a wire connector (EE) to connect the ground
wire from the fixture to the ground wire from the
outlet box.
□Use a wire connector (EE) to connect the white
wire from the fixture to the white wire (neutral
wire) from the outlet box.
□Use a wire connector (EE) to connect the black
wire from the fixture to the black wire (live wire)
from the outlet box.
□Wrap the three wire connections with electrical
tape for a more secure connection.
□Position the wires back inside the outlet box.

6
Installation (continued)

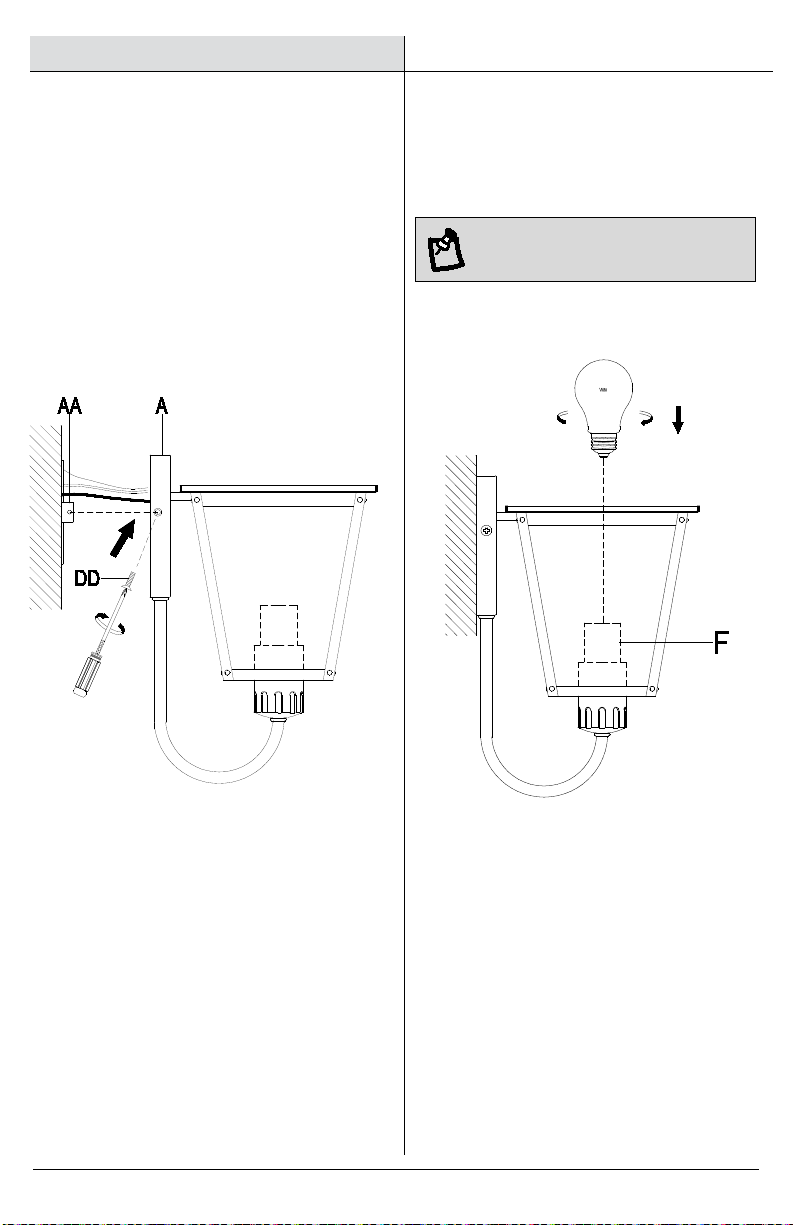

3
Securing the fixture to the
wall
4
Installing the light bulbs
□Place the wall plate (A) against the mounting
plate (AA).
□Use a Philips screwdriver to screw a pan screw
(DD) through the hole on the left of the wall plate
(A) and through the hole on the left of the
mounting plate (AA).
Use a Philips screwdriver to screw a pan screw
(DD) through the hole on the right of the wall
plate (A) and through the hole on the right of the
mounting plate (AA).
□Install the 100-watt maximum, medium-base
incandescent bulbs (sold separately) into the sockets
(F).
NOTE
:
You can use LED equivalent energy-
saving bulbs that do not exceed 10 Watts each
(not included).

7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)
5
Attaching the top cover
to the fixture frame 6
Applying caulk
□Carefully place the top cover (B) onto the fixture
frame (E).
□Align the set screw (D) pass through the holes of
the top cover (B).
□Screw the lock nut (C) onto the set screw (D).
Ensure that the top cover (B) is fixed to the fixture
frame (E).
□Once the fixture is mounted on the wall, caulk the
space between the wall and the upper 3/4 area of the
wall plate (A).
□Leave the bottom 1/4 area uncaulked for drainage of
any water which might leak into the enclosure.
Care and Cleaning
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals,
solvents or hash abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the light is
turned on.
Crossed wires or power
wire is grounding out.
□
Check the wire connections.
□Contact a qualified electrician or call the
Customer Service Team at
1-855-HD-HAMPTON.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

GRACIAS POR TU COMPRA
Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este lampara. Nos esforzamos
para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver
nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir
Hampton Bay!
Artículo # 1009 894 970
Modelo # LDO1601AX-01/MB
Artículo # 1009 894 950
Modelo # LDO1601AX-01/CP
GUÍA DE USO Y MANTENIMIENTO
NEWBERRY FAROLA DE PARED PARA
EXTERIORES DE 1 LUZ
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Hampton Bay
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM

10
Índice
Índice ..................................................10
Información de Seguridad .................10
Garantía ..............................................10
Lo que esta cubierto ................................ 10
Lo que (no) esta cubierto ......................... 10
Pre-Instalación ...................................11
Planificación de la Instalatión.................. 11
Herraminentas Necesarias....................... 11
Hardware Includio.................................... 11
Contenido del Paquete............................. 12
Instalación ..........................................13
Mantenimiento y Limpieza.................15
Solución de Problemas ......................15
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la
información dada en este manual antes de empezar el
proceso de ensamble e instalación. Si falla en hacerlo,
puede ocasionar un choque eléctrico, incendio u otros
daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que
llega a los cables con los que se encuentra trabajando
estén apagados. Remueva el fusible o apague el
interruptor.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de tres
(3) años a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre los
productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y
solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el
defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo
indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones
adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso,
negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos
materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo
el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un
propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime específicamente de cualquier
obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de
obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita www.HamptonBay.com.

11 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Pre-Instalatión
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar
dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones como
Comprobante de Compra.
HERRAMIENTAS NECESARIAS
Peladores
de Cables Gafas de Seguridad
Escalera Guantes
Destornillador
de Cabeza
Plana
Destornillador
Phillips
Cinta
Aislan
Pinzas
Cortacables
Calafate
HARDWARE INCLUDIO
NOTA: El objeto no se muestra en su tamaño real.
Pieza
Descripción
Cantidad
AA
Placa de Montaje
1
BB
Tonillo de Toma de Tierra
1
CC
Tonillo de la Caja de Salida (15 mm)
2
DD
Tornillo Pan ( 12 mm)
2
EE
Conector de Cable
3

12
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
Pieza
Descripción
Cantidad
A
Placa de la Pared
1
B
Cubierta Superior
1
C
Tuerca de Cierre
2
D
Tornillo de fijación
2
E
Bastidor de Fijación
1
F
Portalámpara
1

13 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación
1
Coloque la placa de montaje en
la caja de salida 2
Hacer las conexiones
eléctricos
□
Asegúrese de que los cables eléctricos en la Caja de
salida estén dentro de la Caja de salida o pasen por
el agujero en el Centro de la placa de montaje (AA).
□Coloque el tornillo de la caja de salida (CC) a través
del agujero oval largo en la placa de montaje (AA) y
use un destornillador Philips para atornillar el
tornillo de la caja de salida (CC) en el agujero de
tornillo adecuado en la Caja de salida.
□Envolver el medio de alambre de tierra en el
accesorio alrededor del tornillo de toma de tierra
(BB) en la placa de montaje (AA).
□Conecte el cable de tierra del accesorio al cable
de tierra de la Caja de salida con un conector de
cable (EE).
□Conecte el cable blanco del accesorio al cable
blanco (cable neutro) de la Caja de salida
utilizando el conector de cable (EE).
□Conecte el cable negro del accesorio al cable
negro (cable de fuego) de la Caja de salida con
un conector de cable (EE).
□Envuelva tres conexiones de alambre con cinta el
éctrica para obtener una conexión más fuerte.
□Coloque el cable de nuevo en la Caja de salida.

14
Instalación (continuación)
3
Fijar la instalación en la pared
4
Instalar las bombillas
□Coloque la placa de la pared (A) contra la placa de
montaje (AA).
□Atornillar el tornillo de tornillo pan (DD
) en el agujero
en el lado izquierdo del panel de la pared (A) y el
agujero en el lado izquierdo de la placa de montaje
(AA) con un destornillador cruzado.
□Tornillo el tornillo de tornillo pan (DD) en el agujero
en el lado derecho del panel de la pared (A) y el
agujero en el lado derecho de la placa de montaje
(AA) con un destornillador cruzado.
□Instale bombilla incandescentes de base
medio de 100 Vatios máximo (vendido
porseparado) en el portalámpara (K).
NOTA: Puede usar una bombilla de ahorro de energía
equivalente a un LED que no supere los 10 vatios (se
vende por separado).

15 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación (continuación)
5
Fijación de la cubierta superior
al bastidor de fijación
6
Aplicar el calafateado
□Coloque cuidadosamente la cubierta superior (B) en
el bastidor de fijación (E).
□Alinear los tornillos de fijación (D) que pasan por el
agujero de la cubierta superior (B).
□Atornillar la tuerca de cierre (C) al tornillos de
fijación (D). Asegúrese de que la cubierta superior
(b) esté asegurada al bastidor de fijación (E).
□Una vez que la instalación haya sido montada
en la pared, calafatear el espacio entre la pared
y la 3/4 partes del área superior de la placa de
la pared (A) para prevenir que el agua se filtre
en la caja de salida.
□Deje 1/4 parte del área inferior si calafatear
para el drenaje de posible agua que haya
podido filtrarse en el recinto.
Mantenimiento y Limpieza
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
PRECAUCIÓN: Antes de intentar limpiar la pieza,
desconéctela o apague el interruptor o remueva el
fusible de la caja de fusibles.
Solución de Problemas
Problema
Causa Posible
Solución
El accesorio no iluminará.
La electricidad está
apagada.
Asegúrate de que el suministro de electricidad
esté encendido.
El cortacircuito está
apagado.
Verifica que el cortacircuitos está en la
posición de “ON’’ (encendido).
El fusible se funde o el
cortacircuito se active cuando
se enciende la luz.
Los cables están cruzados
o el cable de poder tiene
polo a tierra.
□
Compruebe las conexiones del
cableado.
□Contacta a un electricista calificado o
llama al equipo de Servicio al Cliente al
1-855-HD-HAMPTON.

Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
de lunes a Viernes entre 8 a.m. y 7 p.m.,，El sábado entre 9 a.m. y 6 p.m., (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para referencias futura

MERCI
Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce luminaire. Nous nous
efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez
visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Hampton Bay!
Article #1009 894 970
Modèle # LDO1601AX-01/MB
Article #1009 894 950
Modèle # LDO1601AX-01/CP
GUIDE D'UTILISATION ET D'ENTRETIEN
KINGLET HAZEL HEIGHTS VANITÉ
INTÉRIEURE À 1 LUMIÈRES
Questions, problèmes, pièces manquantes? Avant de retourner au magasin, veuillez communiquez
avec le service à la clientele Hampton Bay
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM

18
Table des Matières
Table des Matières.............................18
Consignes de Sécurité.......................18
Garantie ..............................................18
Ce qui est couvert.................................... 18
Ce qui est couvert (et pas)....................... 18
Pré-Installation ...................................19
Planification de l’installation ................... 19
Outils Requis............................................ 19
Materiel Inclus ......................................... 19
Contenu de l'Emballag............................. 20
Installation ..........................................21
Entretien et Nettoyage .......................23
Dépannage..........................................23
Consignes de Sécurité
AVERTISSEMENT: Veuillez soigneusement lire et
comprendre les informations contenues dans ce manuel
avant de commencer l’assemblage et l’installation. Vous
vous exposez, dans le cas contraire, à des risques
dangereux ou mortels d’électrocution, d’incendie ou
d’autres blessures.
AVERTISSEMENT: Be Enlevez les fusibles concernés
ou désactivez le disjoncteur afin de vous assurer de mettre
hors tension les fils électriques à manipuler.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période
d'un trois (3) ans à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage
et un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul
recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été
endommagé par une utilisation inadéquate ou abusive, par un accident, une modification, une altération, la
négligence ou une mauvaise manipulation.
CE QUI EST COUVERT (ET PAS)
Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une façon
non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui
découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une
installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne
s’applique pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit
d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un
usage particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne
peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon
limitative, tous les frais de main-d’oeuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1-855-HD-HAMPTON ou visitez le site
www.HamptonBay.com.

19 HAMPTONBAY.COM
Veuillez composer le 1-855-HD-HAMPTON pour une assistance supplémentaire.
Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou
d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible
correspondent du coffret à fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et
non abrasive telle qu’un tapis ou un carton.
REMARQUE: Conservez le reçu, ainsi que ces instructions,
à titre de preuve d’achat.
OUTILS REQUIS
Dénudeur
de Câbles
Électriques
Lunettes de
Protection
Echelle Gants
Tournevis à
Tête Plate Tournevis à Croisillon
Ruban
Adhésif
Isolant
Pince Pour
Câbles
Électriques
Silicone
MATERIEL INCLUS
REMARQUE: Le matériel n’est pas illustré à sa taille réelle.
Pièce
Description
Quantité
AA
Plaque de Montage
1
BB
Vis de Terre
1
CC
Vis de la Boîte de Sortie (15 mm)
2
DD
Vis de Pan (12 mm)
2
EE
Serre-fil
3

20
CONTENU DE L'EMBALLAG
Pré-Installation (suite)
Pièce
Description
Quantité
A
Plaque Murale
1
B
Cache Supérieur
1
C
Écrou de Verrouillage
2
D
Vis de Fixation
2
E
Cadre du Luminaire
1
F
Conectores
1
