HAMPTON BAY HBP609-35 User manual

USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-800-841-1350
HAMPTONBAY.COM
THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this swing arm lamp. We strive to
continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your
home improvement needs. Thank you for choosing Hampton Bay!
SWING ARM LAMP
HUTCHINSON
Item Model
1001 653 447 HBP609-35
1001 653 459 HBP609-35D

Table of Contents
Safety Information
Before starting installation of this fixture or removal of a
previous fixture, disconnect the power by turning off the
circuit breaker or by removing the fuse at the fuse box.
Consult a qualified electrician if you have any electrical
questions or need to replace the driver.
If you have any non-electrical questions about this fixture,
please contact our Customer Service Team at
1‐800‐841‐1350 or www.hamptonbay.com.
WARNING: Disconnect the power prior to removing or
installing a light fixture.
Warranty
Installation 5
Operation 7
Care and Cleaning 7
Exterior Maintenance 7
Interior Maintenance 7
Troubleshooting 7
Table of Contents 2
Safety Information 2
Warranty 2
Pre-Installation 3
Planning the Installation 3
Tools Required 3
Hardware Included 3
Package Contents 4
2
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of two (2) years from
date of purchase. This warranty applies only to the original consumer purchaser and only to products used in normal use and service. If
this product is found to be defective, the manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the
product at the manufacturer’s discretion, provided that the product has not been damaged through misuse, abuse, accident, modifications,
alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance
with the instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse,
abuse, negligence, alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall
not apply to the finish on any portion of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether expressed or implied, of fitness for a particular purpose,
other than the warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any
consequential or incidental loss or damage, including but not limited to any labor/expense costs involved in the replacement or repair of
said product.
Contact the Customer Service Team at 1‐800‐841‐1350 or visit www.hamptonbay.com.

Pre-installation
PLANNING THE INSTALLATION
Read all instructions before assembly and installation. Before starting installation of the fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse at the fuse box. To avoid damaging this product, assemble
it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for
Proof of Purchase.

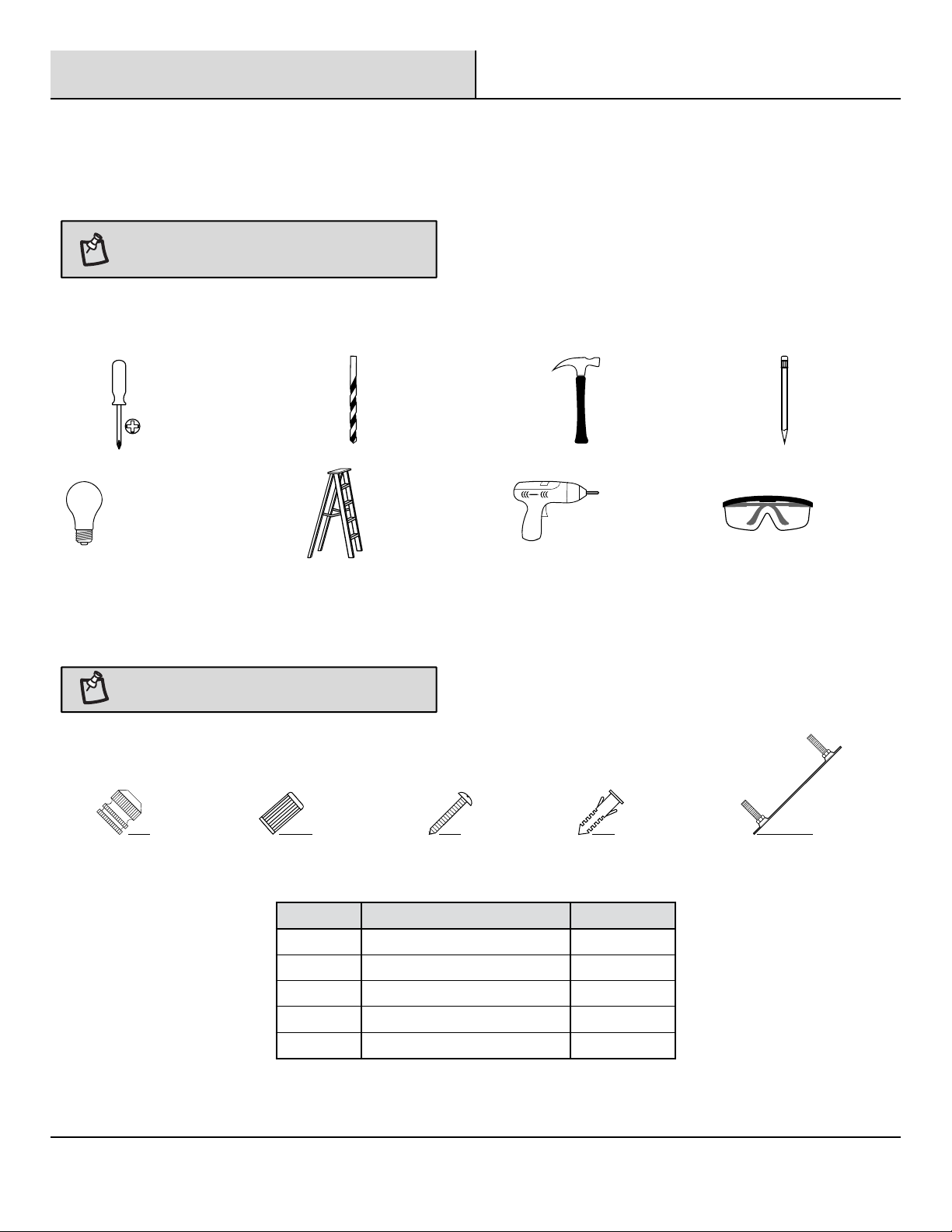

TOOLS REQUIRED
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
3
Part Description Quantity
AA Finial 1
BB Lock Nut 2
CC Mounting Screw 4
DD Wall Anchor 4
EE Mounting Bracket 1
HAMPTONBAY.COM
Please contact 1-800-841-1350 for further assistance.
Phillips
Screwdriver Hammer
Drill Bit Pencil
Ladder Safety
Goggles
Drill
1 150W Bulb or
LED or CFL
Equivalent
CC DDAA EE
BB

Pre-installation (continued)

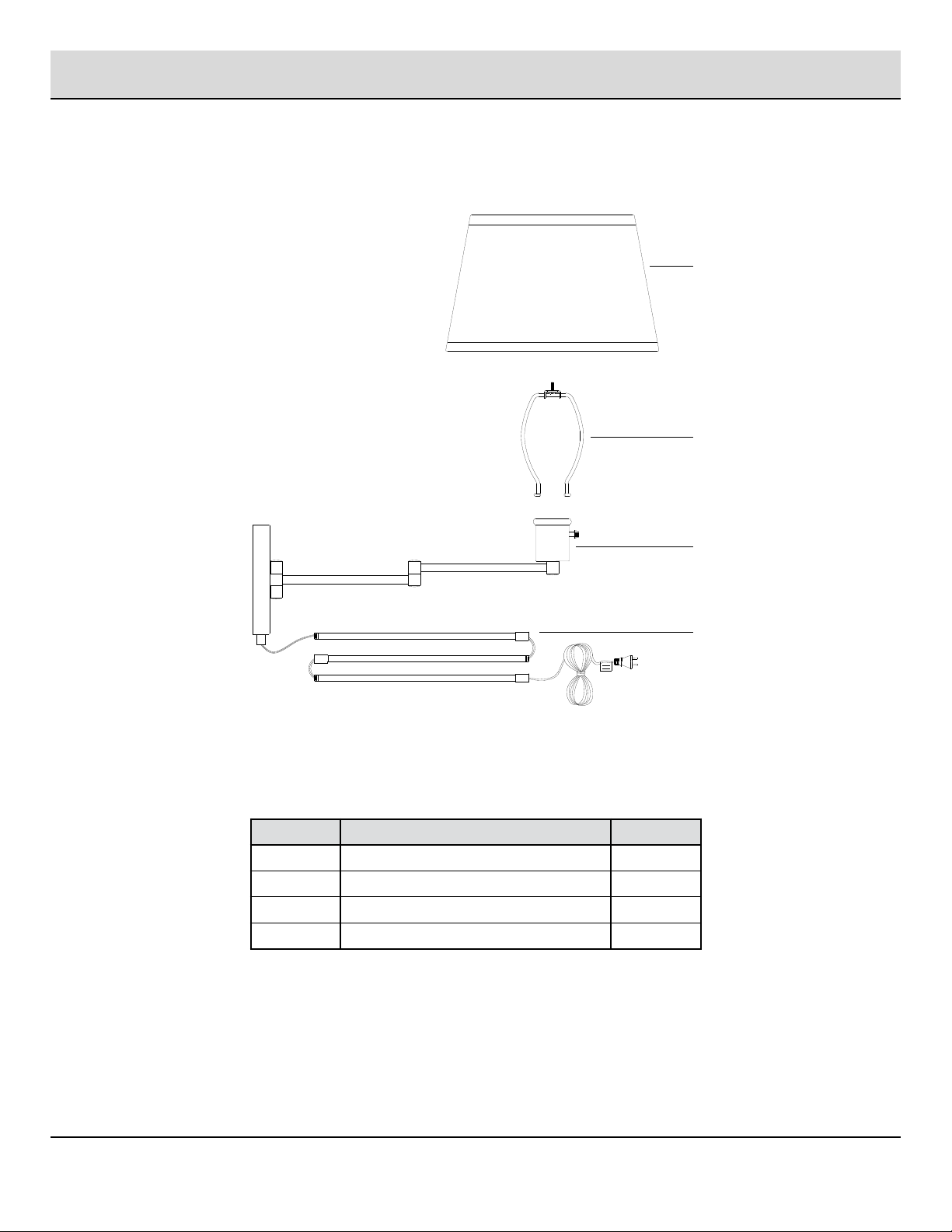

PACKAGE CONTENTS
Part Description Quantity
A Lampshade 1
BHarp 1
C Main Fixture Body 1
DCordCover 3
4HAMPTONBAY.COM
Please contact 1-800-841-1350 for further assistance.
A
D
B
C

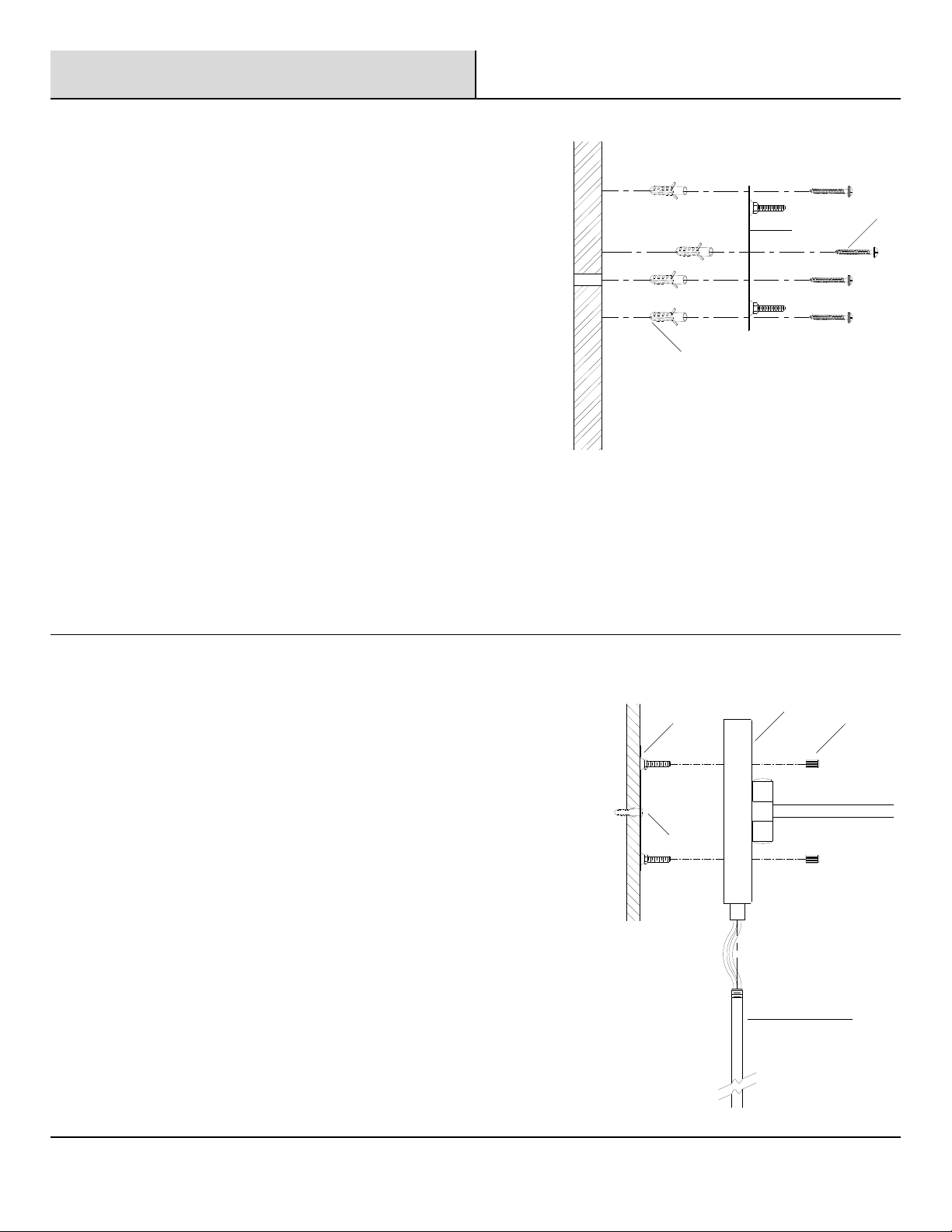

1Attaching the mounting bracket
Place the mounting bracket (EE) onto the desired location
and mark the location of the mounting holes.
Remove the mounting bracket (EE), drill appropriately sized
holes at the marked wall locations, and insert wall anchors
(DD) into the wall holes.
Replace the mounting bracket (EE) onto the desired
location.
Feed the mounting screws (CC) through the mounting holes
of the mounting bracket (EE) and thread them into the wall
anchors (DD).
Tighten the mounting screws (CC) until the mounting
bracket (EE) is securely flush against the wall.
5
2Mounting the fixture
Place the main fixture body (C) over the mounting bracket
(EE).
Make sure the fixture screws on the mounting bracket (EE)
feed through the mounting holes of the main fixture body
(C).
Thread the lock nuts (BB) onto the fixture screws until the
main fixture body (C) is securely flush against the wall.
Installation
HAMPTONBAY.COM
Please contact 1-800-841-1350 for further assistance.
DD
EE
CC
BB
C
DD
EE
D

3Assembling the fixture
Attach the harp (B) to the socket cup of the main fixture
body (C).
Screw the light bulb (not included) into lamp’s socket.
Place the shade (A) on top of the harp (B).
Secure the shade (A) to the harp (B) using the finial (AA).
Slide all the cord covers (D) up the cord.
Screw the top cord cover (D) to the main fixture body (C).
Screw the middle cord covers (D) onto the top cord cover
(D).
Screw the bottom cord cover (D) onto the middle cord cover
(D).
6
Installation (continued)
NOTE: Do not exceed a 150 watt incandescent light
bulb or 26 watt SBCFL.
D
B
A
C
AA

Operation
Connect the polarized plug to a standard 110/120 V wall receptacle.
Turn the switch once to turn the light on medium.
Turn the switch again to cycle through the settings. The following is the switch sequence.
7
EXTERIOR MAINTENANCE
Disconnect the fixture’s plug from the wall receptacle.
Use a dry or slightly dampened clean cloth and wipe the
surface of the fixture.
Care and Cleaning
Troubleshooting
Problem Solution
The light will not turn on.
Make sure the power supply is on.
Test or replace the switch.
Check the wiring.
Replace the light bulb.
NOTE: Do not use any cleaners with chemicals,
solvents, or harsh abrasives. Use only a dry soft cloth
to dust or wipe carefully.
HAMPTONBAY.COM
Please contact 1-800-841-1350 for further assistance.
OFF MED HIGH LOW

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. – 7 p.m., EST, Monday – Friday, 9 a.m. – 6 p.m., EST, Saturday
1-800-841-1350
HAMPTONBAY.COM
Retain this manual for future use.

GUÍA DE USO Y MANTENIMIENTO
Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. – 7 p.m Hora del Este, Lunes – Viernes, 9 a.m. – 6 p.m., Hora del Este, Sábado
1-800-841-1350
HAMPTONBAY.COM
LÁMPARA CON BRAZO MÓVIL
HUTCHINGSON
GRACIAS
Le agradecemos la confianza que han depositado en Hampton Bay a través de la compra de esta lámpara con brazo móvil. Nos
esforzamos continuamente para crear productos de calidad diseñados para mejorar su casa. Visite nuestra página web para ver
nuestra completa línea de productos disponibles para mejorar tu hogar. Gracias por elegir Hampton Bay!
Artículo Modelo
1001 653 447 HBP609-35
1001 653 459 HBP609-35D

Tabla de Contenidos
Información de Seguridad
Antes de iniciar la instalación de este aparato o la
eliminación de un accesorio anterior, desconecte la
alimentación apagando el disyuntor o quitando el fusible
en la caja de fusibles.
Consulte a un electricista calificado si tiene alguna
pregunta eléctrica o la necesidad de reemplazar el
controlador.
Si usted tiene alguna pregunta que no sea eléctrica sobre
este accesorio, póngase en contacto con nuestro equipo de
Servicio al Cliente al 1‐800‐841‐1350 o
www.hamptonbay.com.
ADVERTENCIA: Desconecte la alimentación antes de
extraer o instalar una lámpara.
Garantía
10
LO QUÉ ESTÁ CUBIERTO
El fabricante garantiza que este accesorio de iluminación está libre de defectos en materiales y mano de obra por un período de dos (2)
años a partir de la fecha de compra. Esta garantía se aplica sólo al comprador original y únicamente a los productos utilizados en
condiciones normales de uso y servicio. Si el producto se encuentra defectuoso, la única obligación del fabricante, y su solución exclusiva,
es la reparación o sustitución del producto, a discreción del fabricante, siempre que el producto no ha sido dañado por mal uso, abuso,
accidente, modificaciones, alteraciones , negligencia o mal manejo.
LO QUE NO ESTÁ CUBIERTO
Esta garantía no se aplicará a cualquier producto que haya sido instalado de forma incorrecta o usado de manera que no conforme con las
instrucciones suministradas con el producto. Esta garantía no se aplicará a una falla del producto como resultado de un accidente, mal
uso, abuso, negligencia, alteración o instalación defectuosa, o cualquier otra falla no relacionada con defectos de material o mano de obra.
Esta garantía no se aplicará a el acabado de cualquier parte del producto, tal como la superficie y / o la intemperie, ya que esto se
considera como uso normal.
El fabricante no garantiza y especialmente niega cualquier garantía, ya sea expresa o implícita, de aptitud para un fin en particular, que no
sea la garantía contenida en el presente documento. El fabricante declina específicamente cualquier responsabilidad y no será
responsable por cualquier pérdida o daño consecuente o incidental, incluyendo pero no limitado a cualquier coste laboral / gastos
involucrados en la sustitución o reparación de dicho producto.
Comuníquese con el Equipo de Servicio al Cliente al 1‐800‐841‐1350 o visite www.hamptonbay.com.
Instalación 13
Operación 15
Cuidado y Limpieza 15
Mantenimiento del Exterior 15
Mantenimiento del Interior 15
Solución de Problemas 15
Tabla de Contenidos 10
Información de Seguridad 10
Garantía 10
Pre-Instalación 11
Planificación de la Instalación 11
Herramienta Necesarias 11
Ferretería Incluida 11
Contenido del Paquete 12

Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lea todas las instrucciones antes del montaje e instalación. Antes de comenzar la instalación de la luminaria o el retiro de un artefacto
anterior, desconecte la alimentación apagando el disyuntor o quitando el fusible en la caja de fusibles. Para evitar daños a este producto,
montarlo en una superficie suave y no abrasiva, como una alfombra o cartón.
NOTA: Guarde su recibo y estas instrucciones para
comprobante de compra.

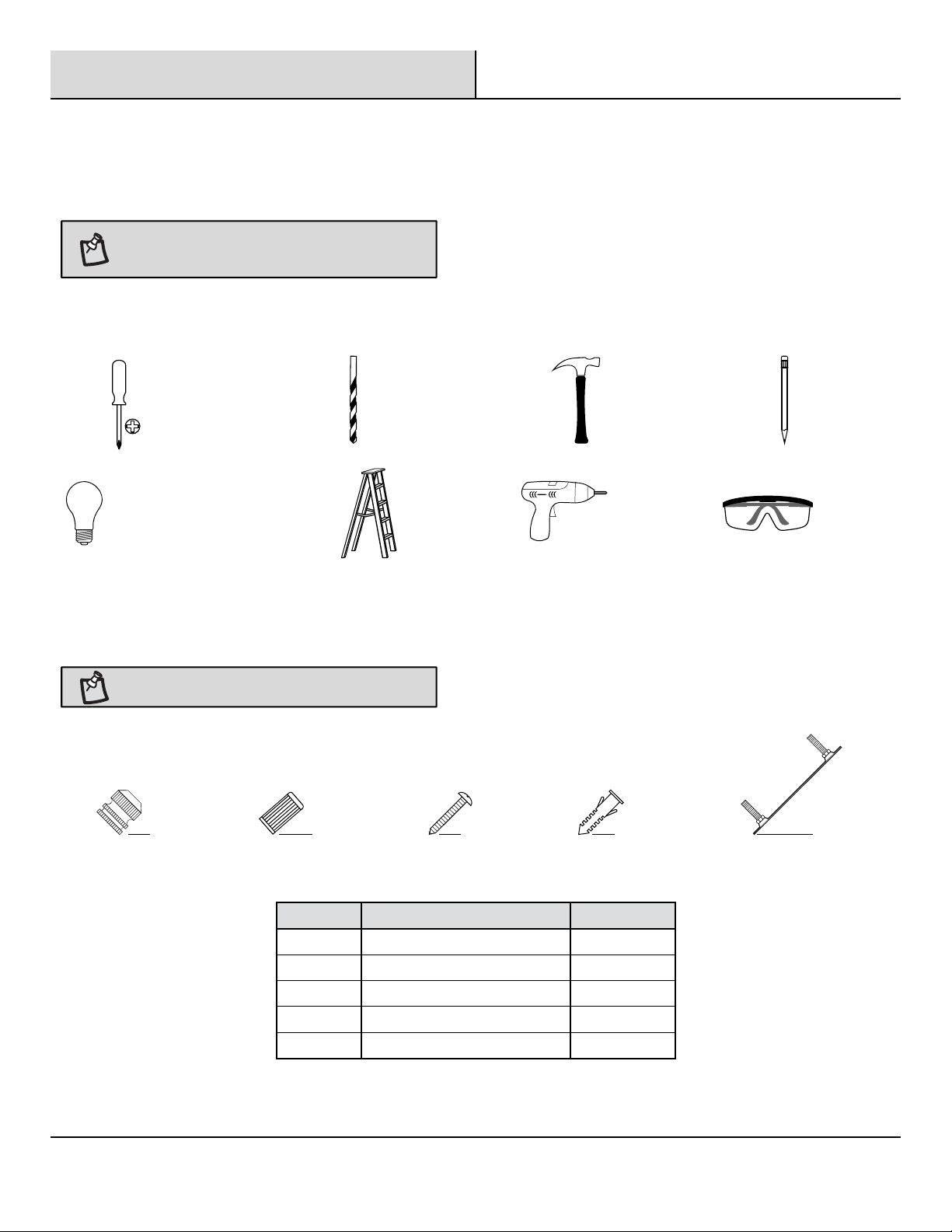

HERRAMIENTA NECESARIAS
FERRETERÍA INCLUIDA
NOTA: La ferretería no se muestra a tamaño actual.
11
Parte Descripción Cantidad
AA Tope 1
BB Tuerca de Seguridad 2
CC Tornillo de Montaje 4
DD Anclaje de Pared 4
EE Ménsula de Montaje 1
HAMPTONBAY.COM
Para obtener asistencia llama al 1-800-841-1350.
Desarmador de
Cruz Martillo
Drill Bit Lápiz
Escalera Gafas de
Seguridad
Taladro
1 Bombilla incandescente
de 150 Vatios o LED o
Fluorescente compacto
equivalente
CC DDAA EE
BB

Pre-instalación (continuado)
CONTENIDO DEL PAQUETE
12
Parte Descripción Cantidad
A Pantalla 1
B Arco de Soporte 1
C Cuerpo Principal 1
D Cobertor de Cables 3
A
D
B
C

1Sujetando la ménsula de montaje
Coloque la ménsula de montaje (EE) en el lugar deseado y
marque la ubicación de los agujeros de montaje.
Retire la ménsula de montaje (EE), taladre agujeros del
tamaño adecuado en los lugares marcados en la pared, y
inserte los anclajes de pared (DD) en los agujeros.
Vuelva a colocar la ménsula de montaje (EE) en el sitio
deseado.
Pase los tornillos de montaje (CC) por los agujeros de
montaje en la ménsula de montaje (EE) y luego enrósquelos
en los anclajes de pared (DD).
Ajuste los tornillos de montaje (CC) hasta que la ménsula de
montaje (EE) quede bien asegurada contra la pared.
13
2Montando la lámpara
Coloque el cuerpo principal (C) sobre la ménsula de
montaje (EE).
Asegure que los tornillos de la luminaria en la ménsula de
montaje (EE) pasen por los agujeros de montaje del cuerpo
principal (C).
Enrosque las tuercas de seguridad (BB) en los tornillos de
la luminaria hasta que el cuerpo principal (C) quede
asegurado contra la pared.
Instalación
HAMPTONBAY.COM
Para obtener asistencia llama al 1-800-841-1350.
DD
EE
CC
BB
C
DD
EE
D

3Ensamblando el luminario
Inserte el arco de soporte (B) en el zócalo del cuerpo
principal (C).
Enrosque la bombilla en el zócalo.
Coloque la pantalla (A) por encima del arco de soporte (B).
Fije la pantalla (A) al arco de soporte (B) usando el tope (AA).
Deslice los cobertores de cables (D) sobre la cuerda.
Enrosque el cobertor de cables (D) al cuerpo principal (C).
Enrosque el cobertor de cables (D) de en medio al cobertor
de cables (D) superior.
Enrosque el cobertor de cables (D) inferior al cobertor de
cables (D) de en medio.
14
Instalación (continuado)
NOTA: No exceda una bombilla incandescente de
150 vatios o un SBCFL de 26 vatios.
D
B
A
C
AA

Operación
Conecte el enchufe polarizado a un toma corriente de pared estándar de 110/120 vatios.
Gire el interruptor una vez para encender la luz medio.
Gire el interruptor nuevamente para alternar entre los ajustes. La siguiente es la secuencia del interruptor:
15
MANTENIMIENTO DEL EXTERIOR
Desconecte el enchufe de la lámpara del enchufe en la
pared.
Use un paño limpio y seco o ligeramente humedecido y
limpie la superficie de la linterna.
Cuidado y Limpieza
Solución de Problemas
Problema Solución
La luz no se enciende.
Asegúrese de que la energía eléctrica esté encendida.
Pruebe o cambie el interruptor.
Verifique las conexiones de cables.
Cambie el foco.
NOTA: No use limpiadores con químicos, solventes o
abrasivos fuertes. Use sólo un paño seco para sacudir
o limpiar con cuidado.
HAMPTONBAY.COM
Para obtener asistencia llama al 1-800-841-1350.
APAGADO MEDIO ALTO BAJO

Preguntas, problemas, o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
8 a.m. – 7 p.m Hora del Este, Lunes – Viernes, 9 a.m. – 6 p.m., Hora del Este, Sábado
1-800-841-1350
HAMPTONBAY.COM
Conserve este manual para futuras consultas.

GUIDE D'UTILISATION ET D'ENTRETIEN
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appeler Hampton Bay Service à la clientèle
8:00 – 19:00, HNE, Lundi – Vendredi, 9:00 – 18:00, HNE, Samedi
1-800-841-1350
HAMPTONBAY.COM
LAMPE SUR BRAS PIVOTANT
HUTCHINGSON
MERCI
Nous apprécions la confiance que vous avez placée dans Hampton Bay grâce à l'achat de cette lampe sur bras pivotant.
Nous nous efforçons de créer continuellement la qualité des produits conçus pour améliorer votre maison. Rendez-nous visite en ligne
pour voir notre gamme complète de produits disponibles pour votre maison besoin d'amélioration. Merci d'avoir choisi le Hampton Bay!
Article Modèle
1001 653 447 HBP609-35
1001 653 459 HBP609-35D

Table des Matières
Consignes de Sécurité
Avant de commencer l'installation de ce luminaire ou à la
dépose d'un précédent luminaire, débrancher
l'alimentation en désactivant le disjoncteur ou en retirant
le fusible de la platine de fusibles.
Consulter un électricien qualifié si vous avez des questions
électriques ou si vous avez besoin de remplacer le pilote.
Si vous avez des non-électriques questions au sujet de ce
luminaire, veuillez contacter notre équipe de Service
Clientèle au 1‐800‐841‐1350 ou www.hamptonbay.com.
AVERTISSEMENT : Déconnecter l'alimentation avant le
retrait ou l'installation d'un luminaire d'éclairage.
Garantie
18
CE QUI EST COUVERT
Le fabricant garantit ce luminaire est exempt de défauts de matériaux et de fabrication pour une période de deux (2) ans à compter de la
date d'achat. Cette garantie s'applique uniquement à l'acheteur d'origine et uniquement aux produits utilisés dans une utilisation normale.
Si le produit s’avère défectueux, la seule obligation du fabricant, et votre seul recours, consiste à réparer ou à remplacer le produit, à la
discrétion du fabricant, pourvu que le produit n’ait pas fait l’objet d’un usage inadéquat ou abusif, d’un accident, de modifications,
d’altérations, de négligence ou d’une mauvaise manipulation.
CE QUI N'EST PAS COUVERT
Cette garantie ne s'applique pas à tout produit qui se trouve à avoir été incorrectement installé, configuré, ou utilisé de quelque façon pas
conformément aux instructions fournies avec le produit. Cette garantie ne s'applique pas à une défaillance du produit à la suite d'un
accident, un abus, une négligence, une modification, ou une mauvaise installation, ou tout autre manquement, non liée à un défaut de
matériau ou de fabrication. Cette garantie ne s'applique pas à la finition d'une partie du produit, comme la surface et / ou l'altération, car
cela est considéré usure normale.
Le fabricant ne garantit pas et décline spécifiquement toute garantie, expresse ou implicite, d'adéquation à un usage particulier, autre que
la garantie contenue dans ce document. Le fabricant décline expressément toute responsabilité et ne peut être tenu responsable de toute
perte ou dommage indirect ou accessoire, y compris mais sans s'y limiter, les coûts du travail / dépenses impliqués dans le remplacement
ou la réparation dudit produit.
Contactez l‘équipe du Service à la Clientèle au 1‐800‐841‐1350 ou visitez www.hamptonbay.com.
Installation 21
Opération 23
Entretien et Nettoyage 23
Entretien Extérieur 23
Entretien Intérieur 23
Dépannage 23
Table des Matières 18
Consignes de Sécurité 18
Garantie 18
Pré-Installation 19
Planification du l’Installation 19
Outils Requis 19
Matériel Inclus 19
Contenu du Paquet 20

Pré-installation
PLANIFICATION DE L'INSTALLATION
Lire toutes les instructions avant assemblage et l'installation. Avant de commencer l'installation du luminaire ou la dépose d'un précédent
luminaire, débrancher l'alimentation en désactivant le disjoncteur ou en retirant le fusible de la platine de fusibles. Pour éviter
d'endommager le produit, assembler sur un doux et non abrasif surface tels que tapis ou un morceau de carton.
NOTE : Conservez votre reçu et ces instructions à la
preuve d'achat.
OUTILS REQUIS
MATÉRIEL INCLUS
NOTE : Matériel non illustré à taille réelle.
19
Partie Description Quantité
AA Faîteau 1
BB Écrou de Blocage 2
CC Vis de Montage 4
DD Ancrage 4
EE Support de montage 1
HAMPTONBAY.COM
Veuillez contacter le 1-800-841-1350 pour obtenir plus aide.
Tournevis
Cruciforme Hammer
Drill Bit Pencil
Échelle Lunettes
de Protection
Drill
1 Ampoule du
150W ou LED ou
fluocompactes
équivalent
CC DDAA EE
BB

Pré-installation (suite)
CONTENU DU PAQUET
20
Partie Description Quantité
A Abat-jour 1
B Lyre 1
C Corps du Luminaire 1
D Cache-fils 3
A
D
B
C
