HAMPTON BAY KJC2601LM-01 User manual

1
Use and Care Guide
LOW VOLTAGE LED DECK LIGHT
WITH HARDSCAPE ADAPTOR

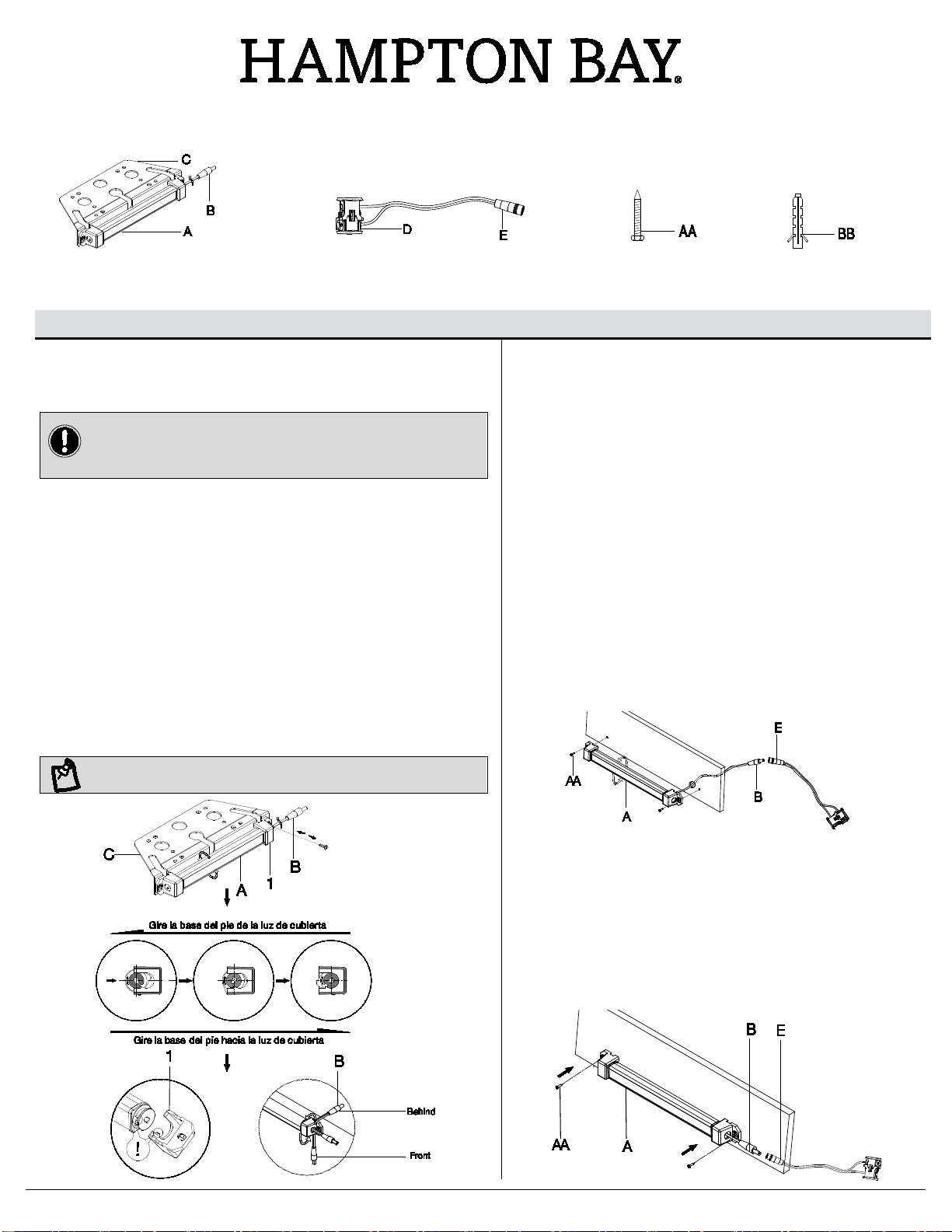

PACKAGE CONTENTS
A – Deck Light x 1 C– Hardscape Adaptor x 1 D – Wire Connector (with 12 in. wire) x 1 AA – Self-Threading BB – Plastic Anchor
B – Male Plug x 1 (with 36 in. wire)E –Female Plug x 1 Screw (30 mm) x 2 (25 mm) x 2
Assembly and Installation
1
Preparing for installation
2
Installing a single deck light (without the
hardscape adaptor) on a wood surface
□Out of the box, the male plug (B) is routed through the side of the deck
light (A). To use the male plug (B) this way, skip this Step 1. To use the
male plug (B) through the front or rear of the deck light (A), do the
following:
□Use a Philips screwdriver (sold separately) to unscrew the screw
connecting the foot base (1) at the end of the deck light (A) where the
male plug (B) is located.
□Twist off the foot base (1) from the deck light (A).
□Depending on your installation, route the male plug (B) through the rear
or the front groove of the foot base (1).
□After routing the male plug (B), twist the foot base (1) back onto the
deck light (A). Use a Philips screwdriver to reconnect the screw at the
foot base (1) to the deck light (A).
NOTE: The deck light (A) comes pre-attached to the hardscape adaptor
(C). To use the deck light (A) without the hardscape adapter (C), use a
Philips screwdriver to unscrew the 2 screws connecting the hardscape
adaptor (C) to the deck light (A).
NOTE
: Light projection can be adjusted by twisting the deck light (A) up
or down 90 degrees.

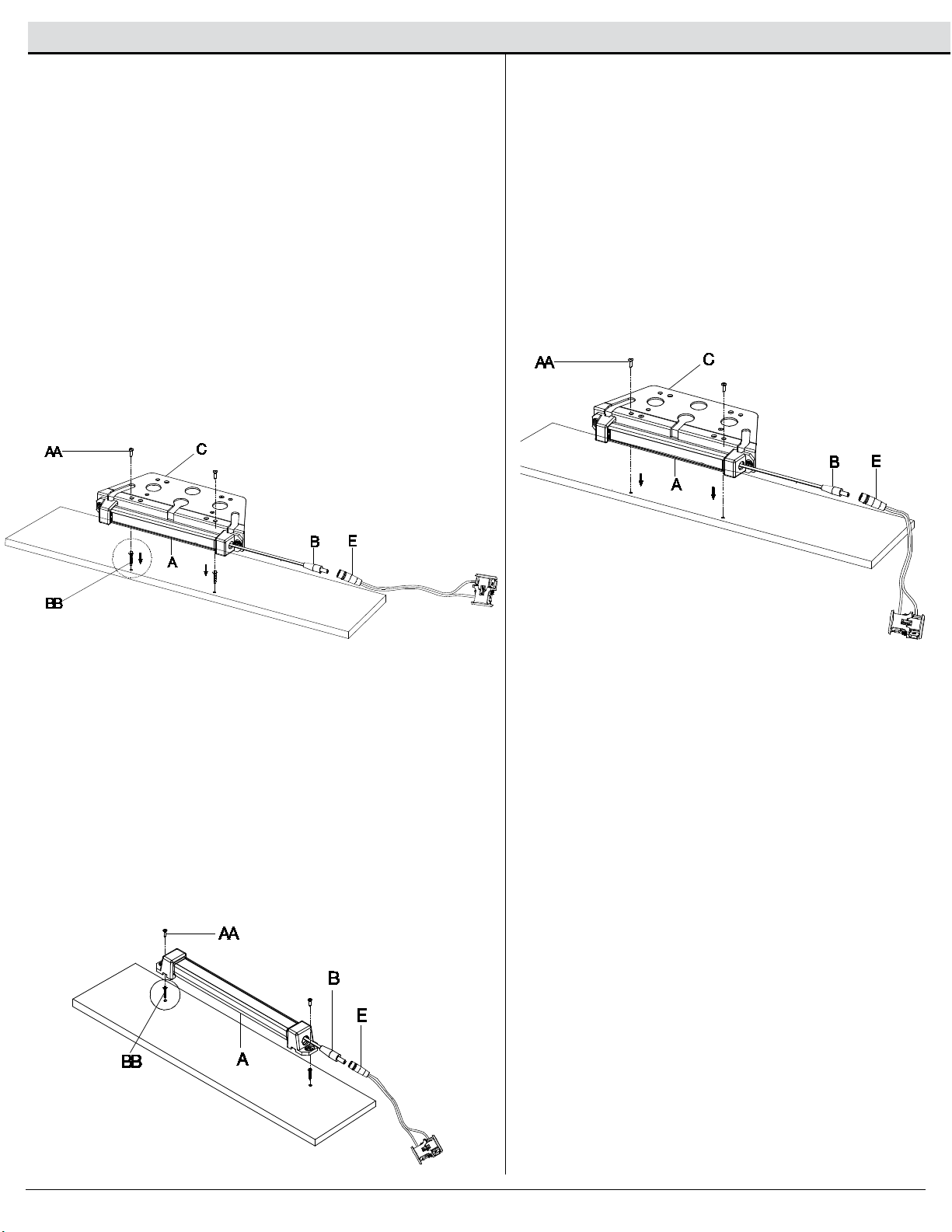

Deck light with wire behind the mounting surface:
□Use at least a 7/16 in. drill bit to drill a hole on the mounting
surface large enough for the male plug (B) to pass through the
hole on the mounting surface.
□Insert the male plug (B) through the hole on the mounting
surface.
□Place the deck light (A) against the mounting surface.
□Use a Phillips screwdriver to screw the self-threading screws
(AA) through the two holes on the deck light (A) to secure the
deck light (A) to the mounting surface.
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 6 if installing multiple lights, or Step 8.
Deck light with wire in front of or beside the mounting
surface:
□Place the deck light (A) on the surface where you want it to be
installed.
□Use a Phillips screwdriver to screw the self-threading screws
(AA) through the two holes on the deck light (A) to the mounting
surface.
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 6 if installing multiple lights, or Step 8.
Item # 1007 891 893
Model # KJC2601LM-01

2
Assembly and Installation (continued)
3
Installing a single deck light (with or without the
hardscape adaptor) on concrete, brick, or other non-
wood surface
4
Installing
a single deck light (with the hardscape
adaptor) on a wood surface
Deck light with hardscape adaptor:
□Place the hardscape adaptor (C) on the surface where you want it to be
installed, and choose which two holes on the hardscape adaptor (C)
best align with the installation location. Mark the location of the 2 holes,
and remove the hardscape adaptor (C) from the surface.
□At those marks, use a 7/32 in. drill bit to drill two 30 mm deep holes on
the mounting surface.
□Push the plastic anchors (BB) into the two holes until the heads of the
plastic anchors (BB) are flush with the mounting surface.
□Place the hardscape adaptor (C) on the surface, and secure it by
screwing the two self-threading screws (AA) into the plastic anchors
(BB).
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 5 or 6 if installing multiple lights, or Step 8.
Deck light without hardscape adaptor:
□Place the deck light (A) on the surface where you want it to be installed,
and mark the location of the 2 holes on the deck light (A). Remove the
deck light (A) from the surface.
□At those marks, use a 7/32 in. drill bit to drill two 30 mm deep holes on
the mounting surface.
□Push the plastic anchors (BB) into the two holes until the heads of the
plastic anchors (BB) are flush with the mounting surface.
□Place the deck light (A) on the surface, and secure it by screwing the
two self-threading screws (AA) into the plastic anchors (BB).
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 5 or 6 if installing multiple lights, or Step 8.
□Place the hardscape adaptor (C) on the mounting surface and
choose which two holes on the hardscape adaptor (C) best align
with the installation location.
□Use a Phillips screwdriver to screw the self-threading screws
(AA) through the two best holes on the landscape adapter (C) to
secure it onto the mounting surface.
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 5 or 6 if installing multiple lights, or Step 8.

3
Assembly and Installation (continued)
5
Connecting several deck lights with hardscape
adaptor
6
Connecting several deck lights without hardscape
adaptor
□
Use a Philips screwdriver to unscrew the screw connecting the foot base
(1) at the opposite end of the deck light (A) where the male plug (B) is
located. Twist off the foot base (1) from the deck light (A). Remove the
plastic plug (2). Replace the foot base (1) and rescrew it into place.
Repeat for all deck lights (A).
□Depending on your installation requirements, refer to Steps 3 or 4 for the
installation of the individual fixtures.
□After installation of all deck lights (A) is completed, insert the male plug
(B) on the second deck light into the electrical hole of the first deck light
[which was previously covered by the plastic plug (2)]. Repeat to connect
all of your deck lights (A) together in a daisy chain fashion. (You can
connect up to 13 deck lights).
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 8.
□
Twist off the foot base (1) from the deck light (A) at the opposite
end of the deck light (A) where the male plug (B) is located.
Remove the plastic plug (2). Replace the foot base (1). Repeat for
all deck lights (A).
□Depending on your installation requirements, refer to Steps 2 or 3
for the installation of the individual fixtures.
□After installation of all deck lights (A) is completed, insert the male
plug (B) on the electrical hole of the first deck light [which was
previously covered by the plastic plug (2)]. Repeat to connect all of
your deck lights (A) together in a daisy chain fashion. (You can
connect up to 13 deck lights).
□Insert the male plug (B) into the female plug (E).
□Proceed to Step 8.

4
Assembly and Installation (continued)
7
Installing into a wall
8
Connecting the wires
□

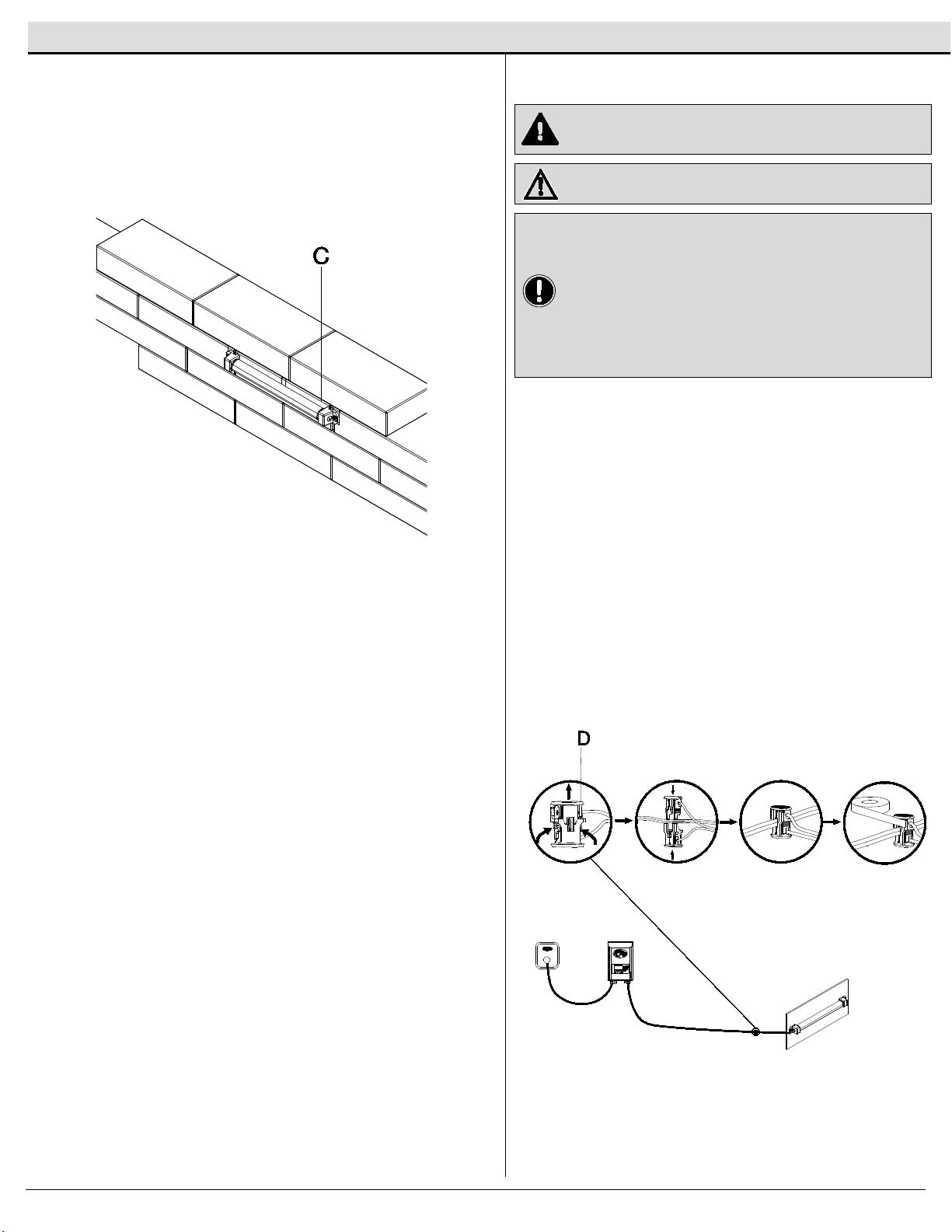

When the wall is being built, the hardscape adaptor (C) can be built into
the wall as illustrated below.
WARNING: The wire connector (D) contacts have sharp edges for
piercing the
main low voltage cable. To avoid injury, do not touch
the metal contacts.
CAUTION:The wire from low voltage power unit should be 12-16
AWG type underground low Energy Circuit Cable.
IMPORTANT:
□Protect the wiring by routing it in close proximity to the light
fitting, or next to a building structure such as a house or a
deck.
□The landscape wire and connector can also be hidden under
stone or buried under grass at a maximum depth of 6 in.
(15.24 cm).
□
Do not install the fixture within 10 ft. of a pool, spa, or fountain.
□Do not submerge the fixture in water.
□Place the wire connector (D) on opposite sides of the low voltage
cable (not included) from the transformer (not included) where the
fixture will be located.
□Align and fit the main low voltage cable vertically to the slot of the
wire connector (D).
□Press the wire connector (D) together until it is locked around the
main low voltage cable. The pre-set prongs will pierce the cable
insulation and establish contact with the electrical wire inside.
□Once the wire connector (D) is in place, it is recommended to wrap
it with electrical tape (not included).
□After all fixtures are installed, turn on the transformer.

5
Care and Cleaning
□Clean the fixture with a soft dry cloth.
□Do not use any cleaners with chemicals, solvents or harsh abrasives.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase.
This warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion
of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the
warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit HAMPTONBAY.COM.
Cable Selection
12 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
Not Recommended
181-240 Watts
14 AWG
12 AWG
Not Recommended
241-300 Watts
12 AWG
Not Recommended
Not Recommended
600W Transformer = (2x300) Watts
12 AWG
Not Recommended
Not Recommended
900W Transformer = (3x300) Watts
12 AWG
Not Recommended
Not Recommended
15 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
Not Recommended
600W Transformer = (2x300) Watts
12 AWG*
12 AWG
Not Recommended
900W Transformer = (3x300) Watts
12 AWG*
12 AWG
Not Recommended
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.
NOTE: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have extended
length runs with LED fixtures that go beyond the specifications shown in the guidelines above.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will
not light.
□There is no power.
□There is a disconnection or
break in the wire.
□The transformer setting is
incorrect.
□Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.
□Follow the wires from the fixture and ensure a continuous connected path back to the
transformer.
□Check the settings on the transformer.
The light flickers
(one fixture).
□There is a loose wire
connector to the fixture.
□Tighten the wire connector and ensure the metal contacts pierce the insulation on the low
voltage cable from the transformer.
The lights flicker
(all fixtures).
□There is a loose connection
at the transformer.
□Unplug the transformer from the outlet and visually inspect the positive and negative
connecting points. Each wire should be securely screwed in and not in contact with any other.

6
GUÍA DE USO Y MANTENIMIENTO
LUZ DE CUBIERTA LED DE BAJO VOLTAJE
CON ADAPTADOR HARDSCAPE
CONTENIDO DEL PAQUETE
A –Luz de Cubierta x1 C–Adaptador de Hardscape x 1
B –Enchufe Macho (con un D –Conector Cable (con un cable de 12 pulgadas) x1 AA– Tornillos Autorroscantes (30mm) x2
(cable de 36 pulgadas) x1 E- Enchufe Hembra x 1 BB – Anclas de Plástico (25mm) x2
Montaje e Instalación
1
P
reparándose para la instalación. 2
Instalación de una sola luz de cubierta (sin el
adaptador
adaptador de hardscape) en una
superficie de madera
□Fuera de la caja, el enchufe macho (B) pasa por el costado de la luz de
cubierta (A). Para usar el enchufe macho (B) de esta manera, omita este
paso 1. Para usar el enchufe macho (B) a través de la parte delantera o
trasera de la luz de cubierta (A), haga lo siguiente::
□Utilice un destornillador Philips (se vende por separado) para
destornillar el tornillo que conecta la base del pie (1) en el extremo de la
luz de cubierta (A) donde se encuentra el enchufe macho (B).
□Retire la base del pie (1) de la luz de cubierta (A).
□Dependiendo de su instalación, pase el enchufe macho (B) a través de
la ranura trasera o delantera de la base del pie (1).
□Después de enrutar el enchufe macho (B), gire la base del pie (1)
nuevamente sobre la luz de cubierta (A). Use un destornillador Philips
para volver a conectar el tornillo en la base del pie (1) a la luz de
cubierta (A).
IMPORTANT: La luz de cubierta (A) viene preinstalada en el adaptador
hardscape (C). Para utilizar la luz de la plataforma (A) sin el adaptador
de hardscape (C), desatornille los 2 tornillos que conectan el adaptador
de hardscape (C) a la luz de cubierta a (A).
NOTE: La proyección de luz se puede ajustar girando la luz de cubierta
(A) hacia arriba o hacia abajo 90 grados.
luz de cubierta con cable detrás de la superficie de
montaje:
□Utilice por lo menos una broca de 7/16 pulgadas para perforar
un orificio en la superficie de montaje lo suficientemente
grande como para que el enchufe hembra (B) pase a través del
orificio en la superficie de montaje.
□Inserte el enchufe macho (B) a través del orificio en la superficie
de montaje.
□Coloque el luz de cubierta (A) contra la superficie de montaje.
□Utilice un destornillador Phillips para atornillar los tornillos
autorroscantes (AA) a través de los dos orificios en el luz de
cubierta (A) para asegurar el luz de cubierta (A) al soporte de la
superficie.
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el Paso 6 si instala varias luces, o con el Paso 8.
Luz de cubierta con cable delante o al lado de la superficie de
montaje:
□Coloque la luz de cubierta (A) en la superficie donde desea
instalarla.
□Utilice un destornillador Phillips para atornillar los tornillos
autorroscantes (AA) a través de dos orificios en la luz de
cubierta (A) a la superficie de montaje.
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el Paso 6 si instala varias luces, o con el Paso 8.
Artículo #1007 891 893
Modelo #KJC2601LM-01

7
Montaje e Instalación (continuación)
3
Instalación de una sola luz de cubierta(con o sin el
adaptador de hardscape) en concreto, ladrillo u otra
superficie que no sea de madera
4
Instalación de una sola luz de cubierta (con el
adaptador adaptador de hardscape) en una
superficie de madera
luz de cubierta con adaptador de hardscape:
□Coloque el adaptador de hardscape (C) en la superficie donde desea
instalarlo y elija qué dos orificios del adaptador de hardscape (C) se
alinean mejor con la ubicación de instalación. Marque la ubicación de
los 2 orificios y retire el adaptador de hardscape (C) de la superficie.
□At those marks, use at least a 7/32 in. drill bit to drill two 30 mm deep
holes on the mounting surface.
□Empuje los anclas de plástico (BB) en los dos orificios hasta que las
cabezas de los anclas de plástico (BB) queden al ras con la superficie de
montaje.
□Coloque el adaptador de hardscape (C) en la superficie y fíjelo atornillando
los dos tornillos autorroscantes (AA) en los anclas de plástico (BB).
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el Paso 5 o 6 si instala varias luces, o con el Paso 8.
luz de cubierta sin adaptador de hardscape:
□Coloque el luz de cubierta (A) en la superficie donde desea instalarlo y
marque la ubicación de los 2 orificios y retire el luz de cubierta (A) de la
superficie.
□At those marks, use at least a 7/32 in. drill bit to drill two 30 mm deep
holes on the mounting surface.
□Empuje los anclas de plástico (BB) en los dos orificios hasta que las
cabezas de los anclas de plástico (BB) queden al ras con la superficie de
montaje.
□Coloque el luz de cubierta (A) en la superficie y fíjelo atornillando los dos
tornillos autorroscantes (AA) en los anclas de plástico (BB).
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el Paso 5 o 6 si instala varias luces, o con el Paso 8.
□Coloque el adaptador de hardscape (C) en la superficie y elija qué
dos orificios del adaptador de hardscape (C) se alinean mejor con
la ubicación de instalación..
□Utilice un destornillador Phillips para atornillar los tornillos
autorroscantes (AA) a través de los dos mejores orificios en el
adaptador de hardscape (C) para asegurar el luz de cubierta (A) al
soporte de la superficie.
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el Paso 5 o 6 si instala varias luces, o con el Paso 8.

8
Montaje e Instalación (continuación)
5
Conexión de varias luz de cubierta con adaptador de
hardscape
6
Conexión de varias luz de cubierta sin adaptador
de hardscape
□Utilice un destornillador Philips para destornillar el tornillo que conecta la
base del pie (1) en el extremo opuesto de la luz de cubierta (A) donde se
encuentra el enchufe macho (B). Gire la base del pie (1) de la luz de
cubierta (A). Retire el tapón de plástico (2). Vuelva a colocar la base del pie
(1) y vuelva a atornillarla en su lugar. Repita para todas las luz de cubierta
(A).
□Dependiendo de sus requisitos de instalación, consulte los Pasos 3 o 4
para la instalación de los accesorios individuales.
□Una vez completada la instalación de todas las luz de cubierta (A), inserte
el enchufe macho (B) de la segunda luz de la plataforma en el orificio
eléctrico de la primera luz de cubierta (3) [que anteriormente estaba
cubierto por el tapón de plástico (2)]. Repita para conectar todas las luces
de su plataforma (A) juntas en forma de cadena tipo margarita. (Puede
conectar hasta 13 luz de cubierta).
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el paso 8.
□Gire la base del pie (1) de la luz de cubierta (A) en el extremo
opuesto de la luz de cubierta (A) donde se encuentra el enchufe
macho (B). Retire el tapón de plástico (2). Vuelva a colocar la base
del pie (1). Repita para todas las luz de cubierta (A).
□Dependiendo de sus requisitos de instalación, consulte los Pasos 2
o 3 para la instalación de los accesorios individuales.
□Una vez completada la instalación de todas las luz de cubierta (A),
inserte el enchufe macho (B) en el orificio eléctrico de la primera
luz de la plataforma [que anteriormente estaba cubierto por el
enchufe de plástico (2)]. Repita para conectar todas las luces de su
plataforma (A) juntas en forma de cadena tipo margarita. (Puede
conectar hasta 13 luz de cubierta).
□Inserte el enchufe macho (B) en el enchufe hembra (E).
□Continúe con el paso 8.

9
Montaje e Instalación (continuación)
7
Instalación en una pared
8
Conexión de los cables
□
Cuando se está construyendo la pared, el adaptador de hardscape (C) se
puede instalar en la pared como se ilustra a continuación.
ADVERTENCIA: Los contactos del cable conector (D) tienen
bordes filosos para atravesar el cable principal de bajo voltaje.
No
toque los contactos de metal para evitar lesiones.
PRECAUCIÓN:El cable de la unidad de bajo voltaje debe ser un
cable subterráneo de circuito de baja corriente tipo 12-16 AWG.
IMPORTANTE:
□Proteja el cableado colocándolo bien cerca del
portalámparas, o siguiendo la estructura de una casa o
plataforma.
□El cable externo y el conector pueden quedar escondidos bajo
una piedra o enterrados bajo el césped a una profundidad
máxima de of 6 pulgadas (15.24 cm).
□No instale el accesorio a menos de 10 pies de una alberca,
spa, o fuente de agua.
□No sumergir el accesorio en agua.
□Coloque el cable conector (D) en el lado opuesto al del cable de
bajo voltaje (no incluido) del transformador (no incluido) donde el
accesorio será ubicado.
□Alinee y ajuste el cable principal de bajo voltaje verticalmente al
espacio del cable conector (D).
□Presione el cable conector (D) hasta que este asegurado al cable
principal de bajo voltaje. Las clavijas atravesarán el aislamiento
del cable y establecerán contacto con el cable eléctrico de
adentro.
□Una vez que el cable conector (D) esté en su lugar, se recomienda
aislarlo cubriéndolo con cinta aisladora (no incluida).
Después de instalar todos los accesorios, encienda el
transformador

10
Mantenimiento y Limpieza
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
Solución de Problemas
Problema
Causa Posible
Solución
El accesorio no
enciende.
□
No hay corriente.
□El cable está desconectado o
roto.
□El transformador está mal
configurado.
□
Verifique el tomacorriente y asegúrese que no esté apagado el interruptor o circuito
GFC.
□Siga los cables desde el accesorio y asegúrese que esté en buen estado bien conectado
al transformador.
□Verifique que esté bien la configuración del transformador.
La luz parpadea
(en un
accesorio).
□
Hay algún cable conector suelto
en el accesorio.
□
Ajuste el cable conector y asegúrese que los contactos metálicos atraviesan el
aislamiento en el cable de bajo voltaje desde el transformador.
Las luzes
parpadea (todos
los accesorios).
□Hay una conexión suelta en el
transformador.
□Desenchufe el transformador del tomacorriente e inspeccione visualmente los puntos de
conexión positivo y negativo. Cada cable debe estar bien atornillado y sin tocar a los
demás.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la fecha de compra.
Esta garantía es válida sólo para el comprador original y sólo cubre los productos en uso y funciones normales. Si se descubre algún defecto en este
producto, la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no
sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta garantía no
cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no
relacionada con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la
superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un propósito en particular, distinta de la
garantía indicada aquí. El fabricante se exime específicamente de cualquier obligación y no es responsable por daños o pérdidas directas o indirectas, lo
que incluye cualquier costo de mano de obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita HAMPTONBAY.COM.
Selección por Cable
GRIFO 12 VOLTIOS
Longitud del Cable
Total Fixture Potencia
0-50 pies
51-100 pies
101-150 pies
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
No Recomendado
181-240 Watts
14 AWG
12 AWG
No Recomendado
241-300 Watts
12 AWG
No Recomendado
No Recomendado
600W transformador = (2x300) Watts
12 AWG
No Recomendado
No Recomendado
900W transformador = (3x300) Watts
12 AWG
No Recomendado
No Recomendado
GRIFO 15 VOLTIOS
Longitud del Cable
Total Fixture Potencia
0-50 pies
51-100 pies
101-150 pies
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
No Recomendado
600W transformador = (2x300) Watts
12 AWG*
12 AWG
No Recomendado
900W transformador = (3x300) Watts
12 AWG*
12 AWG
No Recomendado
* NO RECOMENDABLE PARA LUCES EXTERIORES DE HALOGEN
Estos datos se proveen como una guía general. El rendimiento concreto dependerá del diseño de instalación, los accesorios, y la condición de los cables.
NOTA: La mayoría de los accesorios de iluminación LED de exterior pueden funcionar a plena iluminación usando 9V y hasta incluso 6V. Es
posible conseguir largos más extensos con accesorios LED que van más allá de las especificaciones mostradas en la guía de arriba.

11
FCC Warning
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15
of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
Advertencia de la FCC
Advertencia: los cambios o modificaciones de esta unidad que no estén expresamente aprobados por la parte responsable
del cumplimiento pueden anular la autoridad del usuario para operar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte
15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra
interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de
radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias perjudiciales a
las comunicaciones de radio.
Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa
interferencias perjudiciales en la recepción de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo,
se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
•Reorientar o reubicar la antena receptora.
•Aumente la separación entre el equipo y el receptor.
•Conecte el equipo a una toma de un circuito distinto de aquel al que está conectado el receptor.
•Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.
