HAMPTON BAY KIF2301LS-01 User manual

1
Use and Care Guide
LOW VOLTAGE LED FLOOD LIGHT

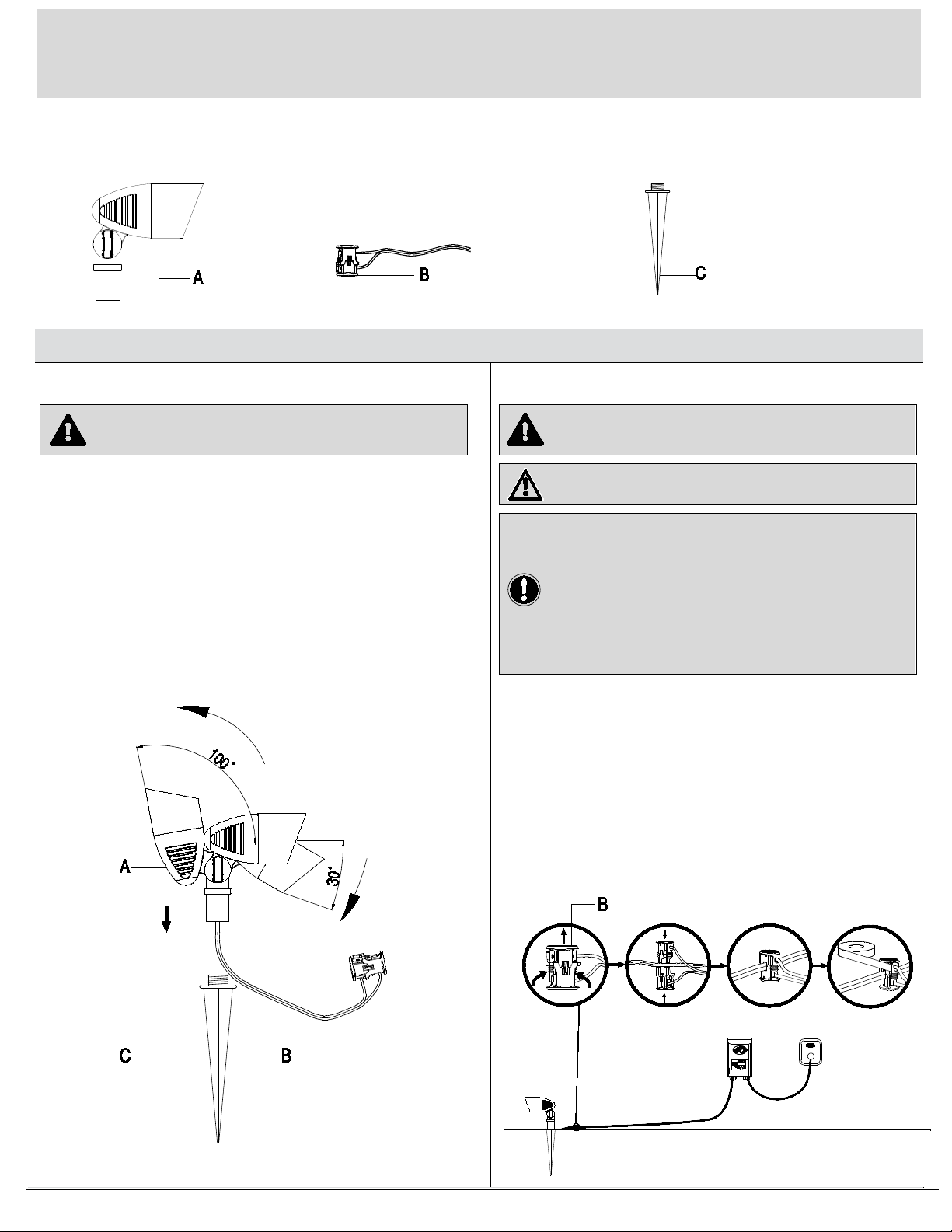

PACKAGE CONTENTS
B – Wire Connector x1
A – Lamp Body x1 (with 12 in. wire attached to lamp body) C–Ground Stake (6.535 in.) x1
Assembly and Installation
1
Attaching and installing the light
2
Connecting the wires
WARNING:Never push the fixture into the ground by the lamp
body (
A) or use a hammer to insert the ground stake (C) into the
ground.
□Insert the fixture wire on the wire connector (B) into the groove
located on the top of the ground stake (C).
□Screw the lamp body (A) onto the top of the ground stake (C). Ensure
the fixture wire on the wire connector (B) stays in the center of the
groove of the ground stake (C) to avoid damage to the fixture wire.
□Prepare a hole in the installation location. Use a tool such as a
screwdriver (not included) to prepare the installation hole to ensure
the hole is not larger than the ground stake (C).
□Install the ground stake (C) in the ground by pushing on the lamp body
(A).
□The lamp body (A) can rotate up and down 130 degrees.
WARNING: The wire connector (B) contacts have sharp edges for
piercing the
main low voltage cable. To avoid injury, do not touch
the metal contacts.
CAUTION:The wire from low voltage power unit should be 12-16
AWG type underground low Energy Circuit Cable.
IMPORTANT:
□Protect the wiring by routing it in close proximity to the light
fitting, or next to a building structure such as a house or a
deck.
□The landscape wire and connector can also be hidden under
stone or buried under grass at a maximum depth of 6 in.
(15.24 cm).
□Do not install the fixture within 10 ft. of a pool, spa, or fountain.
□Do not submerge the fixture in water.
□Place the wire connector (B) on opposite sides of the low voltage
cable (not included) from the transformer (not included) where
the fixture will be located.
□Align and fit the main low voltage cable vertically to the slot of
the wire connector (B).
□Press the wire connector (B) together until it is locked around the
main low voltage cable. The pre-set prongs will pierce the cable
insulation and establish contact with the electrical wire inside.
□Once the wire connector (B) is in place, it is recommended to
wrap it with electrical tape (not included).
□After all fixtures are installed, turn on the transformer.
Item # 1008 242 986
Model # KIF2301LS-01

2
Care and Cleaning
□
Clean the fixture with a soft dry cloth.
□
Do not use any cleaners with chemicals, solvents or harsh abrasives.
Troubleshooting
Problem
Possible Cause
Solution
The fixture will
not light.
□
There is no power.
□There is a disconnection or break
in the wire.
□The transformer setting is
incorrect.
□
Check the outlet and ensure that a breaker or GFCI circuit has not been tripped.
□Follow the wires from the fixture and ensure a continuous connected path back to the
transformer.
□Check the settings on the transformer.
The light flickers
(one fixture).
□There is a loose wire connector to
the fixture.
□Tighten the wire connector and ensure the metal contacts pierce the insulation on the
low voltage cable from the transformer.
The lights flicker
(all fixtures).
□There is a loose connection at the
transformer.
□Unplug the transformer from the outlet and visually inspect the positive and negative
connecting points. Each wire should be securely screwed in and not in contact with any
other.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of five (5) years from date of purchase.
This warranty applies only to the original consumer and only to products used in normal use and service. If this product is found to be defective, the
manufacturer’s only obligation, and your exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any way not in accordance with the
instructions supplied with the product. This warranty shall not apply to a failure of the product as a result of an accident, misuse, abuse, negligence,
alteration, or faulty installation, or any other failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion
of the product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness for a particular purpose, other than the
warranty contained herein. The manufacturer specifically disclaims any liability and shall not be liable for any consequential or incidental loss or damage,
including but not limited to any labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-877-527-0313 or visit www.HomeDepot.com
Cable Selection
12 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
Not Recommended
181-240 Watts
14 AWG
12 AWG
Not Recommended
241-300 Watts
12 AWG
Not Recommended
Not Recommended
600W Transformer = (2x300) Watts
12 AWG
Not Recommended
Not Recommended
900W Transformer = (3x300) Watts
12 AWG
Not Recommended
Not Recommended
15 VOLT TAP
Cable Length
Total Fixture Wattage
0-50 feet
51-100 feet
101-150 feet
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
Not Recommended
600W Transformer = (2x300) Watts
12 AWG*
12 AWG
Not Recommended
900W Transformer = (3x300) Watts
12 AWG*
12 AWG
Not Recommended
* NOT RECOMMENDED FOR HALOGEN LANDSCAPE LIGHTS
This data is provided as a general guideline. Actual performance will depend on the installation layout, the fixtures, and the condition of the cable.
NOTE
: Most LED landscape lighting fixtures can operate with full illumination from 9V down to as little as 6V. It is possible to have extended
length runs with LED fixtures that go beyond the specifications shown in the guidelines above.

3
GUÍA DE USO Y MANTENIMIENTO
REFLECTOR LED DE BAJO VOLTAJE
CONTENIDO DEL PAQUETE
B –Conector de Cables (con cable de 12 pulgadas
A –Estructura de la Lámpara x1 fijado a la estructura de la lámpara) x1 C –Estaca de Tierra (6.535 pulgadas) x1
Montaje e Instalación
1
Fijando e instalando la luz
2
Conexión de los cables
ADVERTENCIA
:Nunca entierre la estructura de la lámpara (A) o use
un martillo par
a insertar la estaca a tierra (C) en el suelo.
□Inserte el cable del accesorio en el conector del cable (B) en la ranura
ubicada en la parte superior de la estaca de tierra (C).
□Asegúrese de que el cable del accesorio en el conector del cable (B)
permanezca en el centro de la ranura para evitar dañar el cable del
accesorio. Atornille la estaca de tierra (C) en el estructura de la lámpara
(A).
□Prepare un agujero en el lugar de instalación. Utilice una herramienta
como un destornillador (no incluido) para preparar el orificio de instalaci
ón y asegurarse de que el orificio no sea más grande que la estaca de
tierra (C).
□Instale la estaca de tierra (C) en el suelo empujando el estructura de la
lámpara (A).
□La estructura de la lámpara (A) puede rotar 130 grados hacia arriba o
abajo.
ADVERTENCIA
: Los contactos del
conector de cables
(B) tienen
bordes filosos para atravesar el cable principal de bajo voltaje.
No
toque los contactos de metal para evitar lesiones.
PRECAUCIÓN:El cable de la unidad de bajo voltaje debe ser un
cable subterráneo de circuito de baja corriente tipo 12-16 AWG.
IMPORTANTE:
□
Proteja el cableado colocándolo bien cerca del portalámparas,
o siguiendo la estructura de una casa o plataforma.
□
El cable externo y el conector pueden quedar escondidos bajo
una piedra o enterrados bajo el césped a una profundidad
máxima de of 6 pulgadas (15.24 cm).
□No instale el accesorio a menos de 10 pies de una alberca,
spa, o fuente de agua.
□No sumergir el accesorio en agua.
□Coloque el conector de cables (B) en el lado opuesto al del
cable de bajo voltaje (no incluido) del transformador (no
incluido) donde el accesorio será ubicado.
□Alinee y ajuste el cable principal de bajo voltaje verticalmente
al espacio del conector de cables (B).
□Presione el conector del cable (B) hasta que este asegurado al
cable principal de bajo voltaje. Las clavijas atravesarán el
aislamiento del cable y establecerán contacto con el cable
eléctrico de adentro.
□Una vez que el conector del cable (B) esté en su lugar, se
recomienda aislarlo cubriéndolo con cinta aisladora (no
incluido).
□Después de instalar todos los accesorios, encienda el
transformador.
Artículo # 1008 242 986
Modelo # KIF2301LS-01

4
Mantenimiento y Limpieza
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con químicos, solvents, o productos abrasivos.
Solición de Problemas
Problema
Causa Posible
Solución
El accesorio no
enciende.
□No hay corriente.
□El cable está desconectado o
roto.
□El transformador está mal
configurado.
□Verifique el tomacorriente y asegúrese que no esté apagado el interruptor o circuito
GFCI.
□Siga los cables desde el accesorio y asegúrese que esté en buen estado bien conectado
al transformador.
□Verifique que esté bien la configuración del transformador.
La luz parpadea
(en un
accesorio).
□Hay algún cable conector suelto
en el accesorio.
□Ajuste el cable conector y asegúrese que los contactos metálicos atraviesan el
aislamiento en el cable de bajo voltaje desde el transformador.
Las luzes
parpadea (todos
los accesorios).
□
Hay una conexión suelta en el
transformador.
□
Desenchufe el transformador del tomacorriente e inspeccione visualmente los puntos de
conexión positivo y negativo. Cada cable debe estar bien atornillado y sin tocar a los
demás.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de cinco (5) años a partir de la fecha de compra.
Esta garantía es válida sólo para el comprador original y sólo cubre los productos en uso y funciones normales. Si se descubre algún defecto en este producto,
la única obligación y solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el defecto no sea
resultado de un mal uso, abuso, accidente, modificaciones, alteraciones,negligencia o manejo indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones adjuntas al producto. Esta garantía no
cubre fallas del producto a consecuencia de un accidente, mal uso, abuso, negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no
relacionada con defectos materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo el de la
superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal. El fabricante no garantiza y rechaza especialmente
cualquier garantía, expresa o implícita, de idoneidad para un propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime
específicamente de cualquier obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de obra o
gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-877-527-0313 o visita www.HomeDepot.com.
Selección por Cable
GRIFO 12 VOLTIOS
Longitud del Cable
Total Fixture Potencia
0-50 pies
51-100 pies
101-150 pies
0-60 Watts
16 AWG
16 AWG
14 AWG
61-120 Watts
16 AWG
14 AWG
12 AWG
121-180 Watts
14 AWG
12 AWG
No Recomendado
181-240 Watts
14 AWG
12 AWG
No Recomendado
241-300 Watts
12 AWG
No Recomendado
No Recomendado
600W transformador = (2x300) Watts
12 AWG
No Recomendado
No Recomendado
900W transformador = (3x300) Watts
12 AWG
No Recomendado
No Recomendado
GRIFO 15 VOLTIOS
Longitud del Cable
Total Fixture Potencia
0-50 pies
51-100 pies
101-150 pies
0-60 Watts
16 AWG*
16 AWG
16 AWG
61-120 Watts
16 AWG*
16 AWG
12 AWG
121-180 Watts
14 AWG*
14 AWG
12 AWG
181-240 Watts
14 AWG*
14 AWG
12 AWG
241-300 Watts
12 AWG*
12 AWG
No Recomendado
600W transformador = (2x300) Watts
12 AWG*
12 AWG
No Recomendado
900W transformador = (3x300) Watts
12 AWG*
12 AWG
No Recomendado
* NO RECOMENDABLE PARA LUCES EXTERIORES DE HALOGEN
Estos datos se proveen como una guía general. El rendimiento concreto dependerá del diseño de instalación, los accesorios, y la condición de los cables.
NOTA: La mayoría de los accesorios de iluminación LED de exterior pueden funcionar a plena iluminación usando 9V y hasta incluso 6V. Es
posible conseguir largos más extensos con accesorios LED que van más allá de las especificaciones mostradas en la guía de arriba.

5
FCC Warning
Warning: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void
the user’s authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or more of the following measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
•Consult the dealer or an experienced radio/TV technician for help.
Advertencia de la FCC
Advertencia: los cambios o modificaciones de esta unidad que no estén expresamente aprobados por la parte responsable
del cumplimiento pueden anular la autoridad del usuario para operar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con la Parte
15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias
perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se
instala y utiliza de acuerdo con las instrucciones, puede provocar interferencias perjudiciales a las comunicaciones de radio.
Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación particular. Si este equipo causa
interferencias perjudiciales en la recepción de radio o televisión, lo cual puede comprobarse encendiéndolo y apagándolo,
se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
•Reorientar o reubicar la antena receptora.
•Aumente la separación entre el equipo y el receptor.
•Conecte el equipo a una toma de un circuito distinto de aquel al que está conectado el receptor.
•Consulte al distribuidor o a un técnico de radio / televisión para obtener ayuda.
