HAMPTON BAY COLLIER KZH1601AX-01/GW User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this wall lantern.
We strive to continually create quality products designed to enhance your home. Visit us online to see our full line of
products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item # 1008 491 117
Model # KZH1601AX-01/GW
Item # 1008 491 113
Model # KZH1601AX-01/DB
USE AND CARE GUIDE
COLLIER 1-LIGHT EXTERIOR WALL LANTERN
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM

2
Table of Contents
Table of Contents.................................2
Safety Information................................2
Warranty ...............................................2
What is Covered......................................... 2
What is Not Covered................................... 2
Pre-Installation .....................................3
Planning Installation................................... 3
Tools Required........................................... 3
Hardware Included..................................... 3
Package Contents...................................... 4
Installation ........................................... 5
Care and Cleaning............................... 7
Troubleshooting .................................. 7
Safety Information
WARNING: Carefully read and understand the
information in this manual before beginning assembly and
installation. Failure to do so could lead to electric shock,
fire or other injuries which could be hazardous or even
fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
three (3) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specially disclaims any warranty, whether express or implied, of fitness for
a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any liability
and shall not be liable for any consequential or incidental loss or damage, including but not limited to any labor /
expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit www.HamptonBay.com.

3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.

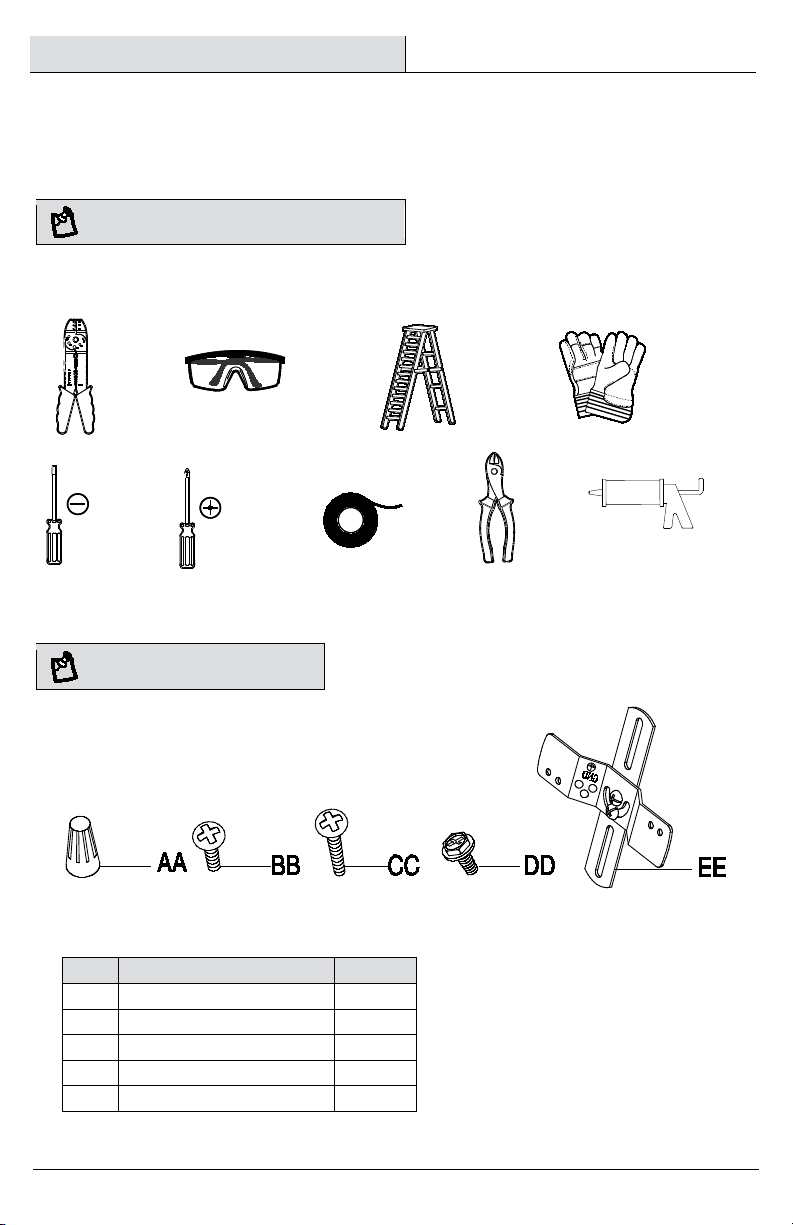

TOOLS REQUIRED
Wire
Strippers Safety Goggles
Ladder Gloves
Flathead
Screwdriver
Phillips
Screwdriver
Electrical
Tape
Wire
Cutters
Caulk
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part
Description
Quantity
AA
Wire Connector
3
BB
Outlet Box Screw (15 mm long)
2
CC
Mounting Screw ( 21 mm long)
2
DD
Ground Screw
1
EE
Cross Bar
1

4
Pre-Installation (continued)

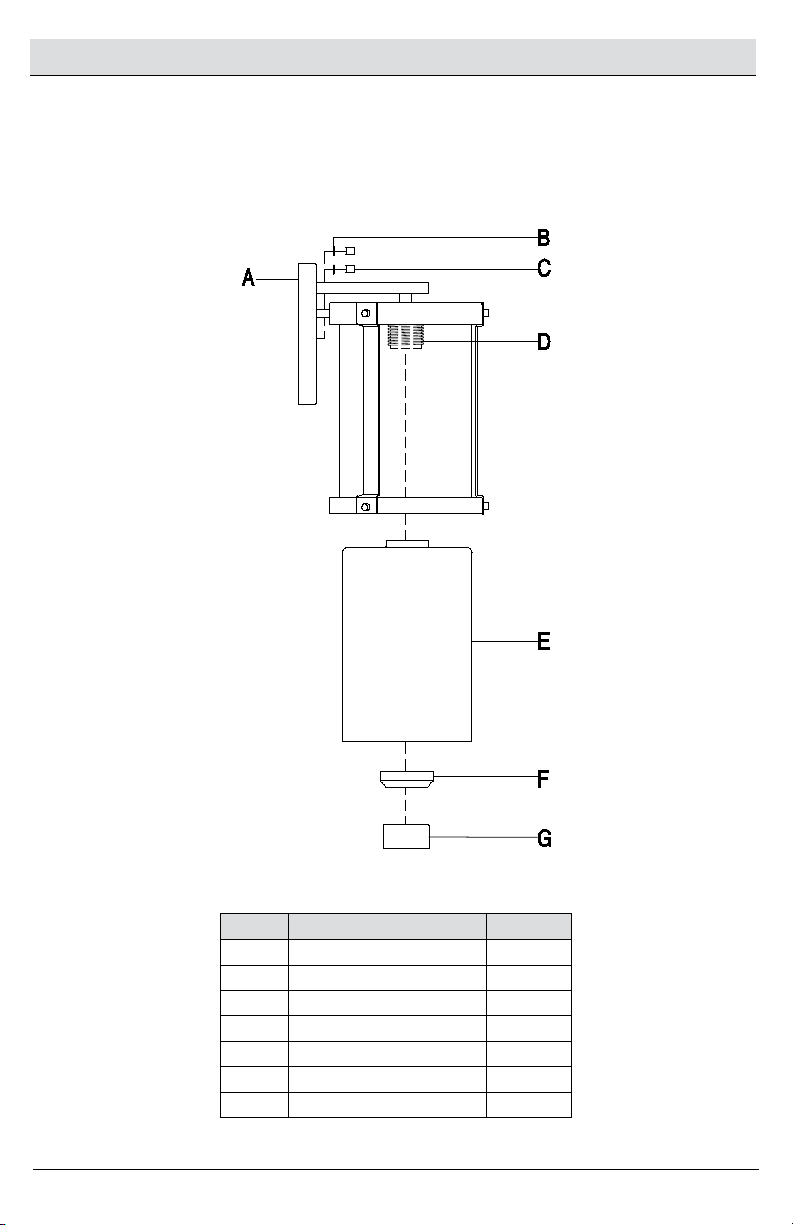

PACKAGE CONTENTS
Part
Description
Quantity
A
Wall Plate
1
B
Rubber Washer
2
C
Lock Nut
2
D
Socket
1
E
Glass Shade
1
F
Socket Cap
1
G
Socket Ring
1

5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)
1

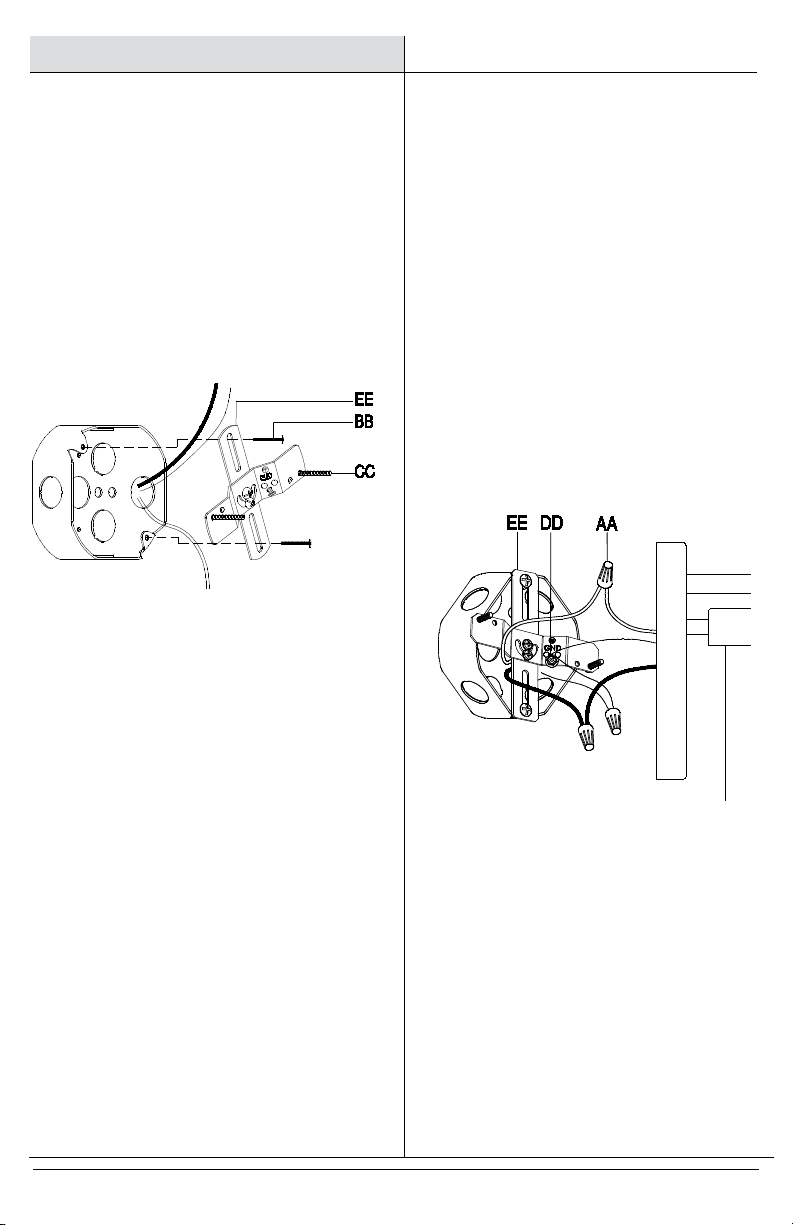

Attaching the cross bar to
the outlet box
2
Making the electrical
connections
□Screw the mounting screws (CC) into the hole on
the outside of the cross bar (EE) so that the
threads face out.
□Mount the cross bar (EE) to the outlet box (not
included) using the outlet box screws (BB).
□Make sure the threads of the mounting screws
(CC) are facing out when the cross bar (EE) is
attached to the outlet box.
□Wrap the middle of the ground wire from the
fixture around the ground screw (DD) on the
cross bar (EE). Use a wire connector (AA) to
connect the end of the ground wire from the
fixture to the ground wire from the outlet box.
□Use a wire connector (AA) to connect the white
wire from the fixture to the white wire (neutral
wire) from the outlet box.
□Use a wire connector (AA) to connect the black
wire from the fixture to the black wire (live wire)
from the outlet box.
□Wrap the three wire connections with electrical
tape for a more secure connection.
□Position the wires back inside the outlet box.

6
Installation (continued)

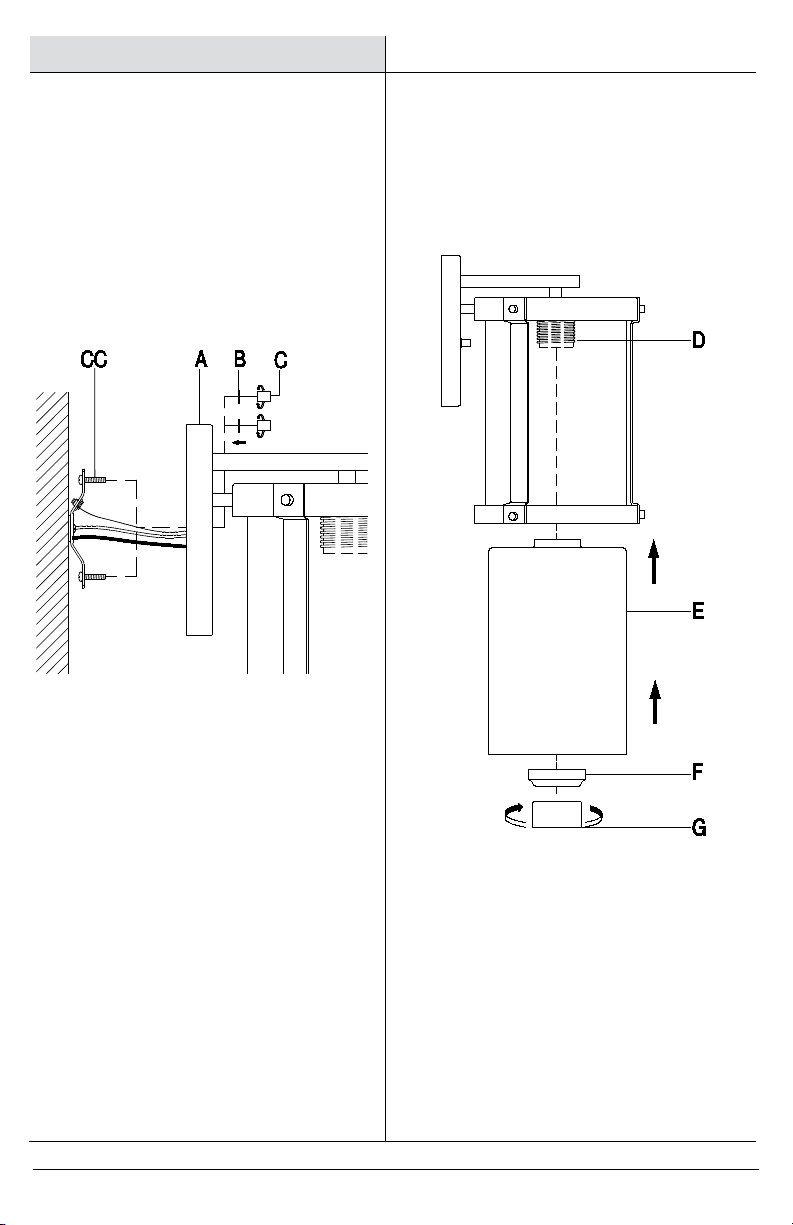

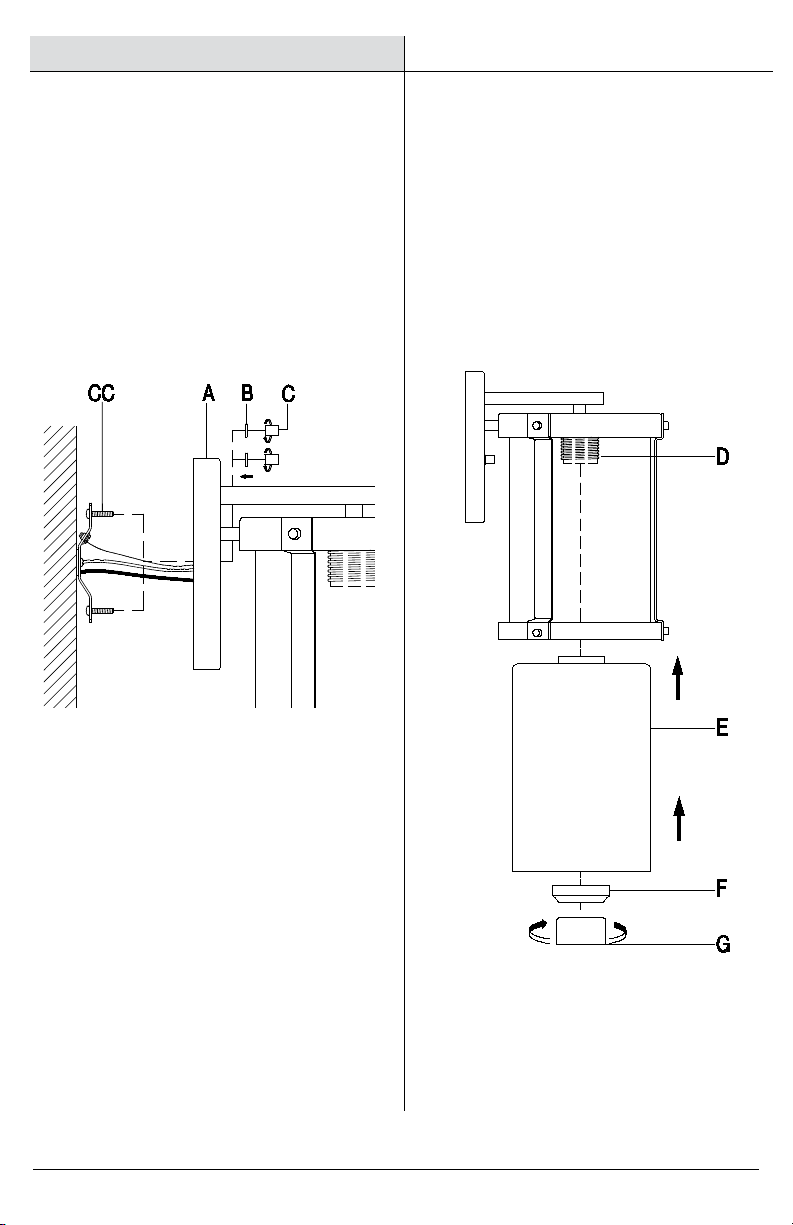

3
Securing the fixture to the
wall
4
Attaching the shade
□Make sure the electrical wires are inside the
outlet box.
□Align the mounting screws (CC) to protrude
through the holes on the wall plate (A).
□Place the rubber washer (B) onto the mounting
screws, and then screw the lock nuts (C) onto
the mounting screws (CC) to secure the fixture.
□Place the shade (E) over the socket (D).
□Place the socket cap (F) over the socket (D).
□Screw the socket ring (G) onto the socket (D).

7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)
5

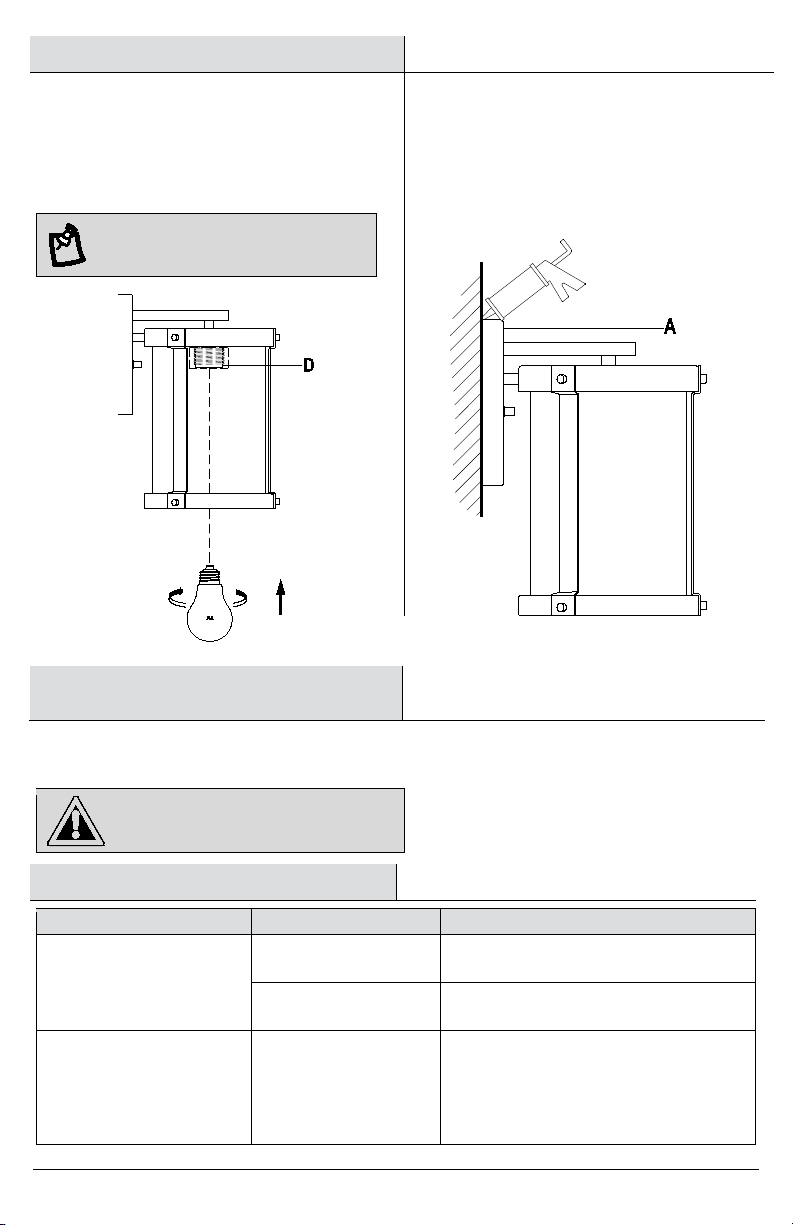

Installing bulbs6 Applying caulk
□Screw the 60-Watt maximum, incandescent
bulbs (sold separately) into the sockets (D).
NOTE: You can use LED equivalent energy-saving
bulbs that do not exceed 8 Watts each (not included).
□Caulk the space between the wall and the full
area of the wall plate (A) to prevent water
seeping into the outlet box.
Care and Cleaning
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents or hash abrasives.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or circuit
breaker trips when the light is
turned on.
Crossed wires or power
wire is grounding out.
□
Check the wire connections.
□Contact a qualified electrician or call the
Customer Service Team at
1-855-HD-HAMPTON.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.
