Hans Grohe Ecostat Comfort 13119000 Manual

Ecostat Comfort
13118000
Ecostat Comfort
13119000
DE Gebrauchsanleitung / Montageanleitung 2
EN Instructions for use / assembly instructions 4
DK Brugsanvisning / Monteringsvejledning 6
FI Käyttöohje / Asennusohje 8
SV Bruksanvisning / Monteringsanvisning 10
NO Bruksanvisning / Montasjeveiledning 12

6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Thermostat in Verbindung mit
Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder großen
Druckunterschieden muss die beigepakte Drossel
(Artikelnummer 97510000) in den Kaltwasserzulauf
eingesetzt werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Wartung (siehe Seite 21)
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
• Der Thermostat ist mit
Rückflussverhinderern ausgestattet.
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Einjustieren (siehe Seite 17)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
Safety Function (siehe Seite 16)
Dank der Safety Function lässt sich die
gewünschte Höchsttemperatur von z. B.
max. 42 ºC voreinstellen.

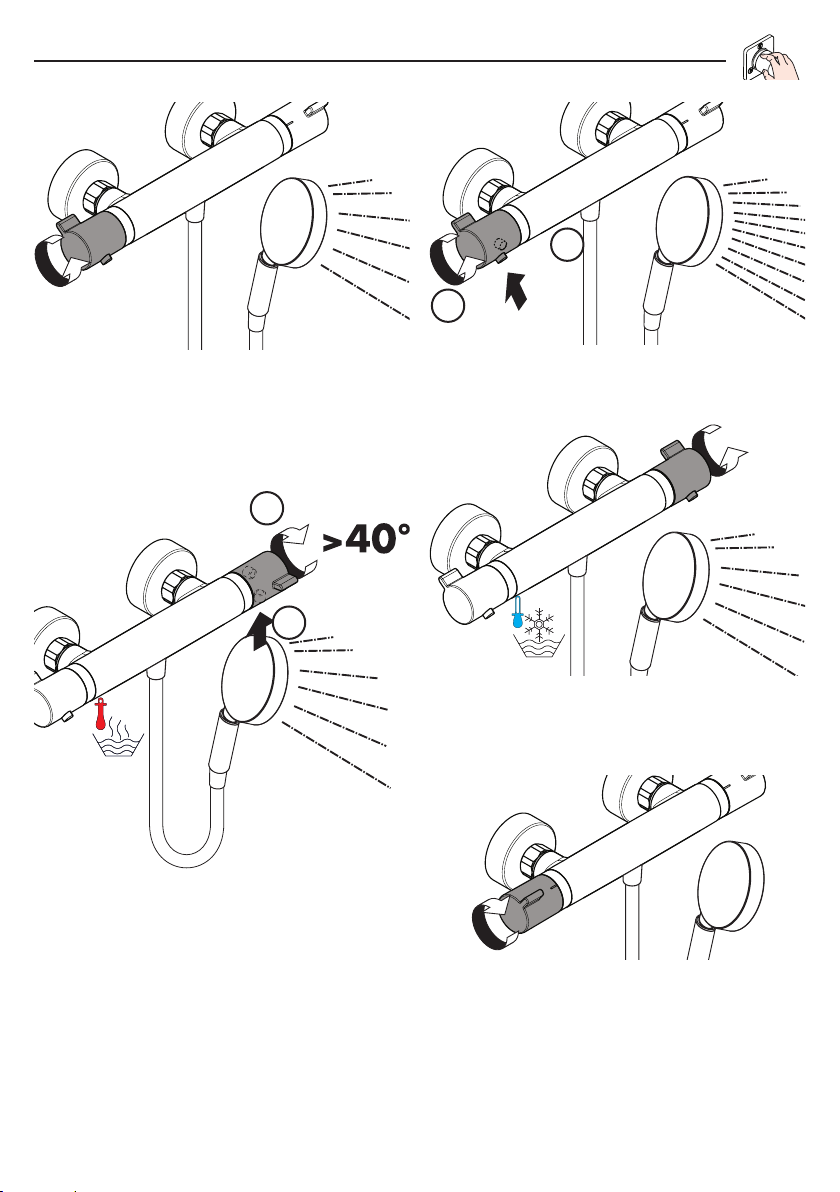

Bedienung (siehe Seite 18)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Maße (siehe Seite 20)
2

Serviceteile (siehe Seite 22)
Deutsch
Störung Ursache Abhilfe
Wenig Wasser -Versorgungsdruck nicht
ausreichend
-Leitungsdruck prüfen
-Schmutzfangsiebe verschmutzt
(96922000)
-Schmutzfangsiebe vor dem
Thermostat und auf der
Regeleinheit reinigen (96922000)
-Siebdichtung der Brause
verschmutzt
-Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
-Rückflussverhinderer verschmutzt
/ defekt
-Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
-Thermostat wurde nicht justiert -Thermostat justieren
-Zu niedrige
Warmwassertemperatur
-Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen
Brause oder Auslauf tropft -Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
-Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei
Thermostatbetrieb nicht ein
-Rückflussverhinderer sitzt fest -Rückflussverhinderer austauschen
-Drossel in der Handbrause nicht
ausgebaut
-Drossel aus der Handbrause
entfernen
-Schmutzfangsiebe verschmutzt -Schmutzfangsiebe reinigen /
austauschen

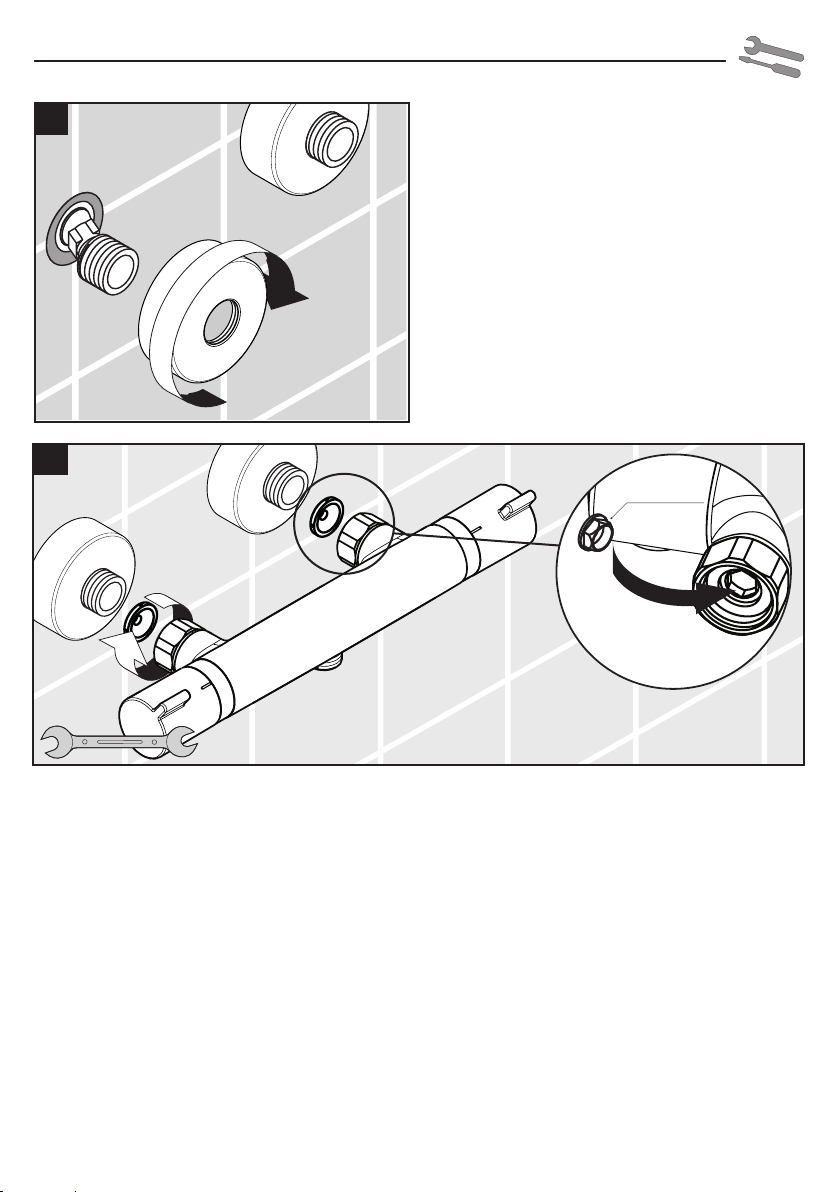

Montage siehe Seite 14
Durchflussdiagramm
(siehe Seite 20)
 Dusche
 Wanne
3

6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Thermostatic mixer in conjunction with
combination boilers
• If fitting a hand shower remove the water limiter from
the shower.
• In case of problems with the continuous water heater
or of greatly varying water pressures, you must install
the water limiter (comprised in the delivery, article
number 97510000) in the cold water supply.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
anti-pollution function
The product is exclusively designed for drinking water!
English
Maintenance (see page 21)
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot to
total cold.
• The mixer is equipped with non return
valves. The non return valves must be
checked regularly according to DIN
EN 1717 in accordance with national
or regional regulations (at least once a
year).
Adjustment (see page 17)
After the installation, the output temperature
of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 16)
The desired maximum temperature for
example max. 42º C can be pre-set thanks
to the safety function.
Operation (see page 18)
Do not use silicone containing acetic acid!
Symbol description
Dimensions (see page 20)
4

Spare parts (see page 22)
English
Fault Cause Remedy
Insufficient water -Supply pressure inadequate -Check water pressure (If a pump
has been installed check to see if
the pump is working).
-Filters are dirty (96922000) -Clean filter in front of the mixer
and on the MTC-thermo cartridge
(96922000)
-Shower filter seal dirty -Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
-Backflow preventers dirty or
leaking
-Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
-Thermostat has not been adjusted -Adjust thermostat
-Hot water temperature too low -Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible -thermo cartridge calcified -Exchange thermo cartridge
Shower or spout dripping -Dirt or sedimentation on valve seat,
shut-off unit damaged
-Clean or exchange shut-off unit
Instantaneous heater didn’t work
with thermostat
-Non return valve hasn’t moved
back
-Exchange non return valves
-Flow limiter in handshower isn’t
removed
-Remove flow limiter
-Filters are dirty -Clean the filter / exchange filter
Assembly see page 14
Flow diagram
(see page 20)
 Shower
 Bath tub
5

6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Termostat i forbindelse med
gennemstrømningsvandvarmer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for store trykforskelle, skal der monteres den
vedlagte vandbegrænser i koldt vandstilgangen (art.
nr. 97510000).
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
Service (se s. 21)
• For at sikre optimal funktion af
termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt
varm og helt kold).
• Termostaten er forsynet med
kontraventil . Ifølge DIN EN 1717
skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang
om året).
Justering (se s. 17)
Efter monteringen skal termostatens
udløbstemperatur kontrolleres. Såfremt
den målte vandtemperatur afviger fra den
på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 16)
Takket være Safety varmtvands-
begrænsningen kan maksimaltemperaturen
forudindstilles eksempel max. 42º C.
Brugsanvisning (se s. 18)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Målene (se s. 20)
6

Reservedele (se s. 22)
Dansk
Fejl Årsag Hjælp
For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket
-Smudsfangsien er snavset
(96922000)
-Rengør smudsfangsi
foran termsotaten og på
termostatelementet (96922000)
-Sien mellem bruser og slange er
snavset
-Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i
koldtvandsledningen og omvendt
-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer
ikke overens med den indstillede
temperatur
-Termostaten er ikke justeret -Juster termostatenI
-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen
Bruser/kartud drypper -Snavs eller kalk på pakningen,
beskadiget afspærringsventil
-Rengør afspærrings-ventil eller
udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
-Kontraventilen hænger -Udskift kontraventil
-Vandsparen i håndbruseren er ikke
fjernet
-Afmonter vandsparen i
håndbruseren
-Smudsfangsien er snavset -Rengør/udskift smudsfangsi
Montering se s. 14
Gennemstrømningsdiagram
(se s. 20)
 Bruser
 Badekar
7

6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Lapset ja ruumiillisesti, henkisesti ja/tai
aistillisesti rajoittuneet aikuiset eivät saa käyttää
suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa
käyttää suihkujärjestelmää.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Termostaatti läpivirtauskuumenninta
käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti
oleva virtauksenrajoitin poistettava.
• Jos läpivirtauskuumentimet tai suuret paine-erot
aiheuttavat ongelmia, kylmän veden syöttöön on
asennettava pakkauksessa oleva kuristin (tuotenumero
97510000).
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
Huolto (katso sivu 21)
• Säätöyksikön kevytkäyttöisyyden
takaamiseksi, säädä säätöyksikkö ajoittain
täysin kylmälle ja täysin kuumalle.
• Termostaatti on varustettu vastaventtiileillä.
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717,
vähintään kerran vuodessa).
Säätö (katso sivu 17)
Asennuksen jälkeen termostaatin
ulostulolämpötila on tarkastettava. Säätö on
tarpeen, jos käyttöpisteessä mitattu veden
lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
Safety Function (katso sivu 16)
Safety Function:ista johtuen haluttu
maksimilämpötila voidaan esiasettaa,
esimerkiksi maks. 42º C.
Käyttö (katso sivu 18)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Mitat (katso sivu 20)
8

Varaosat (katso sivu 22)
Suomi
Häiriö Syy Toimenpide
Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine
-Likasihdit likaantuneet (96922000) -Puhdista termostaatin ja
säätöyksikön likasihdit
(96922000)
-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai
päinvastoin.
-Suuntaisventtiili likaantunut /
viallinen
-Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
-Termostaattia ei ole säädetty -Säädä termostaatti
-Lämminveden lämpötila liian
alhainen
-Kohota lämminveden lämpötila
arvoon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö
kalkkeutunut
-Vaihda lämpötilan säätöyksikkö
Käsisuihkusta tai hanasta tippuu
vettä
-Likaa tai kerrostumia
tiivisteistukassa, sulkuventtiilin
etuosa vahingoittunut
-Puhdista tai vaihda sulkuventtiilin
etuosa
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili
-Käsisuihkussa olevaa kuristinta ei
ole poistettu
-Poista kuristin käsisuihkusta
-Likasihdit likaantuneet -Puhdista / vaihda likasihdit
Asennus katso sivu 14
Virtausdiagrammi
(katso sivu 20)
 Suihku
 Amme
9

6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Barn samt vuxna med fysiska, psykiska eller
sensoriska funktionshinder får inte använda
produkten ensamma. Personer som är påverkade av
alkohol- eller droger får inte använda produkten.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Termostat användning med
varmvattenberedare
• Om du ansluter en handdusch, öka då den
vattenmängd som tillförs enligt ovan.
• Vid problem med varmvattenberedaren eller
stora tryckskillnader måste den medföljande
strypventilen (artikelnummer 97510000) monteras i
kallvatteninflödet.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
Skötsel (se sidan 21)
• För att garantera att termostaten ej
kalkar igen, ska den regelbundet, en
gång per vecka, konditioneras. Det sker
genom att man några gånger snabbt slås
om temperaturen från hett till kallt och
tillbaka.
• Termostaten är utrustad med backventiler.
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller
regionala bestämmelser i enlighet med
DIN EN 1717 (minst en gång per år).
Inställning av maxtemperatur
(se sidan 17)
När monteringen är klar måste termostatens
tömningstemperatur kontrolleras. En
justering är nödvändig om den uppmätta
temperaturen vid tappningsstället avviker
från den som är inställd på termostaten.
Safety Function (se sidan 16)
Med hjälp av Safety Function kan du ställa
in den önskade maximaltemperaturen
till exempelvis 42ºC och så förhindra
skållningsrisk för barn.
Hantering (se sidan 18)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Måtten (se sidan 20)
10
