GTR-1001/601
JBL GTR-1001/GTR-601 Amplifier Quick-Connect Guide
MOUNTING
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation. Select a location that
provides enough air for the amp to cool itself.
• Do not mount the amplifier outside the car or in the engine
compartment.
IMPORTANT: This quick-connect guide contains information about mounting and connecting your amplifier. For complete
installation, connection, setup and adjustment information, download the full GTR-1001/ GTR-601 Amplifier User Manual at
www.jbl.com.
IMPORTANT: Disconnect the vehicle’s negative (–) battery
terminal before beginning the installation.
Using the Connectors
• Use sandpaper to clear the paint from the metal surface at the
ground connection. Use a star-type lock washer to secure the
connection.
• Install a fuse holder for a 105A fuse (GTR-1001) or 70A fuse
(GTR-601) on the power (12V) wire within 18” (46cm) of the
(+) battery terminal. Do not install the fuse in the holder at this
time. In place of a fuse, you can install a circuit breaker of
equivalent amperage rating.

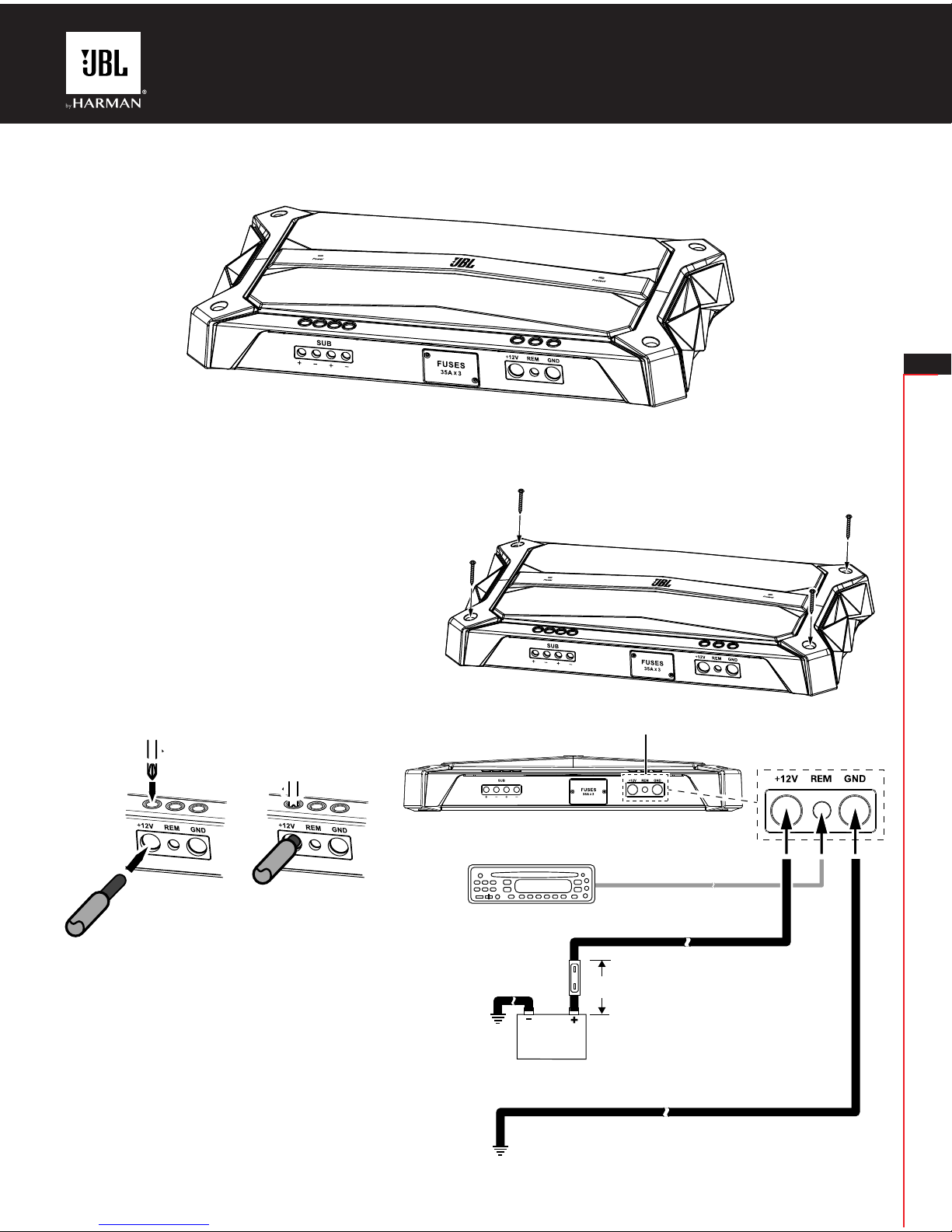

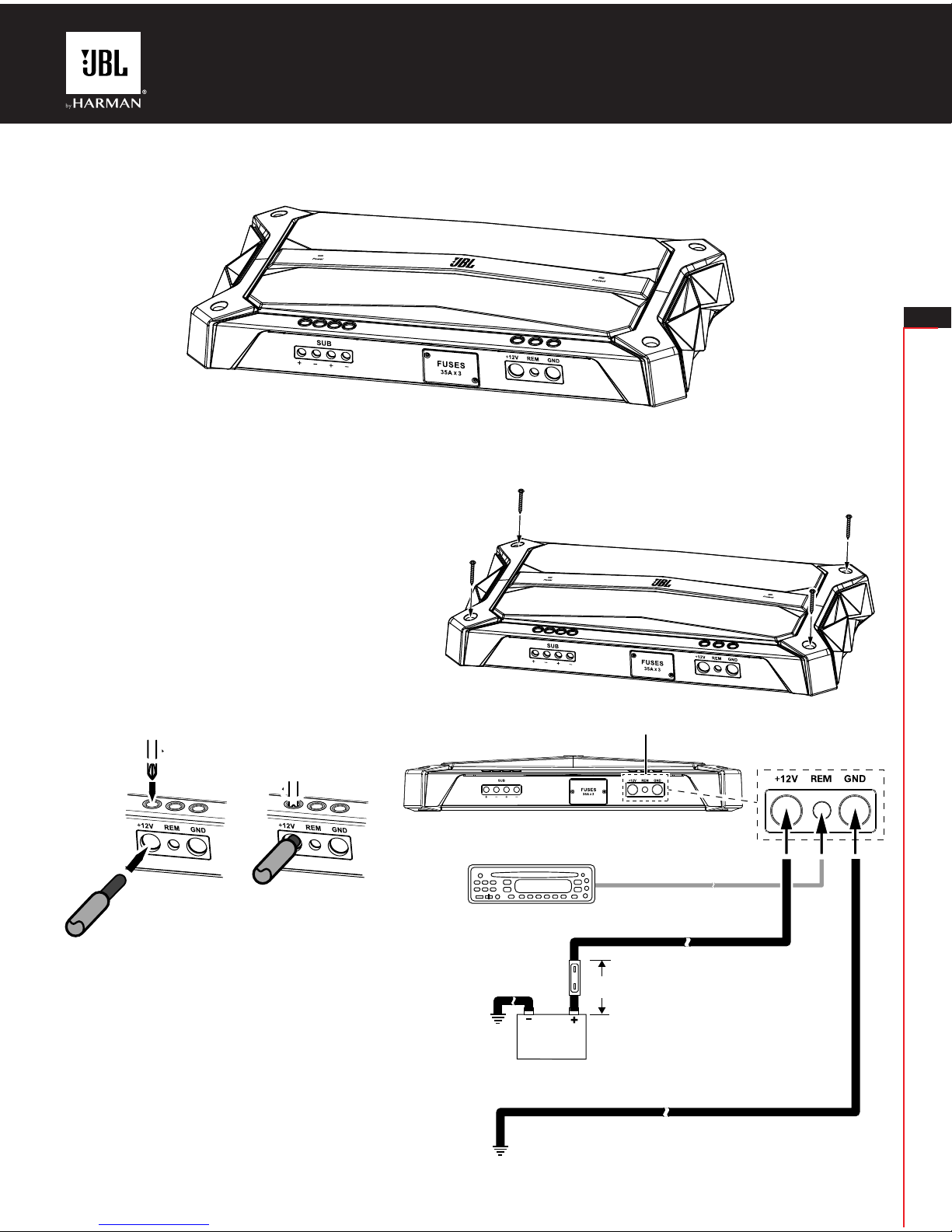

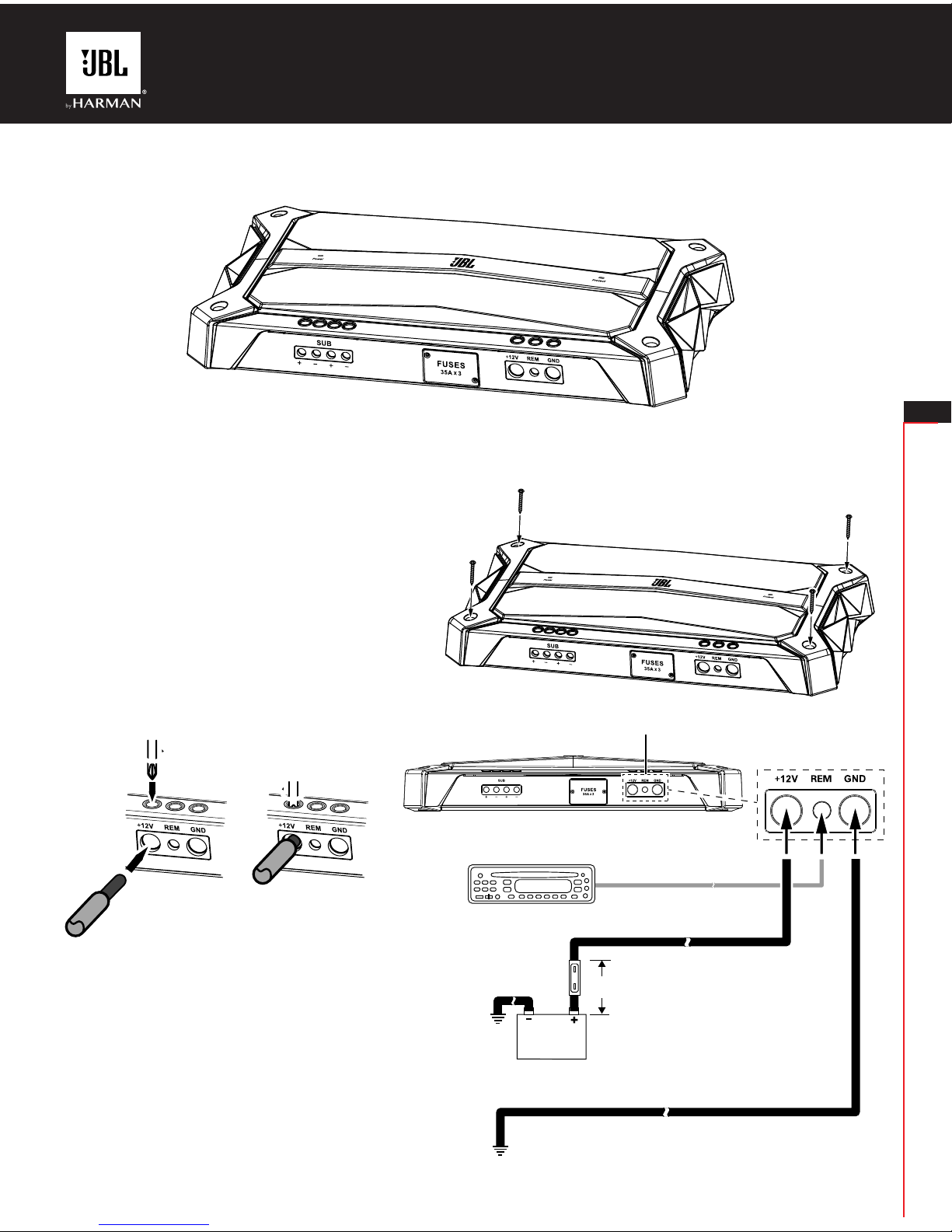

GROUND & POWER CONNECTIONS Power
Connectors
Audio System
Head Unit
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Remote Turn-On (optional)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
EN

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. All rights reserved.
JBL is a trademark of HARMAN International Industries, Incorporated, registered in the
United States and/or other countries. All Rights Reserved. Features, specifications and
appearance are subject to change without notice.

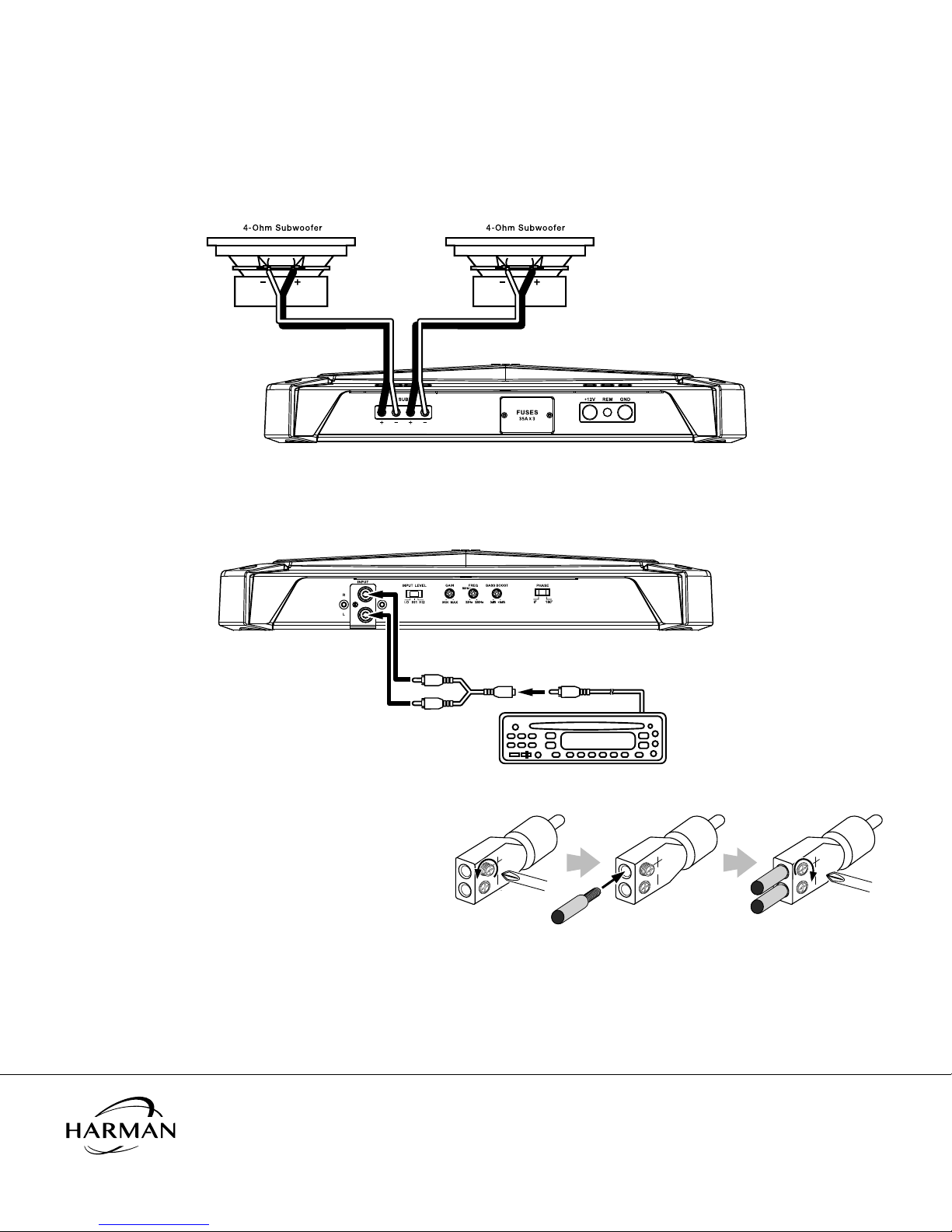

INPUT CONNECTIONS
If your source unit has a single dedicated subwoofer RCA output, use a "Y" -adapter to connect it to the amplifier's left and right inputs, as
shown in the illustration below.
SETTING THE CONTROLS
For complete information about setting the amplifier’s controls, please download the full GTR-1001/GTR-601 Amplifier User Manual at
www.jbl.com.
SPEAKER CONNECTIONS
Minimum speaker impedance: 4 ohms (2 subwoofers); 2 ohms (single subwoofer).
• If you are using a single subwoofer you can connect it to either set of amplifier speaker connectors.
• If you are using two 2-ohm subwoofers you can connect them to one of the sets of connectors in series to be above the required 2-ohm
minimum impedance.
If your source unit does not have an RCA subwoofer output use
the supplied bare wire-to-RCA adapters to connect the source
unit’s speaker wires to the amplifier, as shown in the illustration
below.
When you’re finished connecting the source unit’s speaker
outputs to the adapters, plug the adapters into the amplifier’s
input connectors. Loosen
Screw Insert Wire Tighten Screw
Subwoofer Output
Source
Unit
“Y” Adapter

GTR-1001/601
Guide de connexion rapide de l'amplificateur JBL GTR-1001/GTR-601
MONTAGE
IMPORTANT: Débranchez la borne négative de la batterie (-) du
véhicule avant de commencer l'installation. Sélectionnez un
emplacement qui fournit assez d'air pour que l'amplificateur se
refroidisse par lui-même.
•Ne montez pas l'amplificateur à l'extérieur de la voiture ou
dans le compartiment moteur.
IMPORTANT: Ce guide de connexion rapide contient des informations sur le montage et le branchement de votre
amplificateur. Pour des informations détaillées sur l'installation, le branchement, la configuration et les réglages, téléchargez
le mode d'emploi complet de l'amplificateur GTR-1001/GTR-601 sur www.jbl.com.
IMPORTANT: Débranchez la borne négative de la batterie (-) du
véhicule avant de commencer l'installation.
Utilisation des connecteurs
• Poncez au papier abrasif pour enlever la peinture de la surface
métallique à l'emplacement de la connexion à la masse.
Utilisez une rondelle de blocage en étoile pour bloquer la
connexion.
•Installe un porte-fusible pour un fusible de 105A (GTR-1001)
ou 70A (GTR-601) sur le fil d'alimentation (12V) à moins de 46
cm (18") de la borne (+) de la batterie. N'installez pas de fusible
dans le porte-fusible à ce stade. Vous pouvez remplacer le
fusible par un disjoncteur de même ampérage.

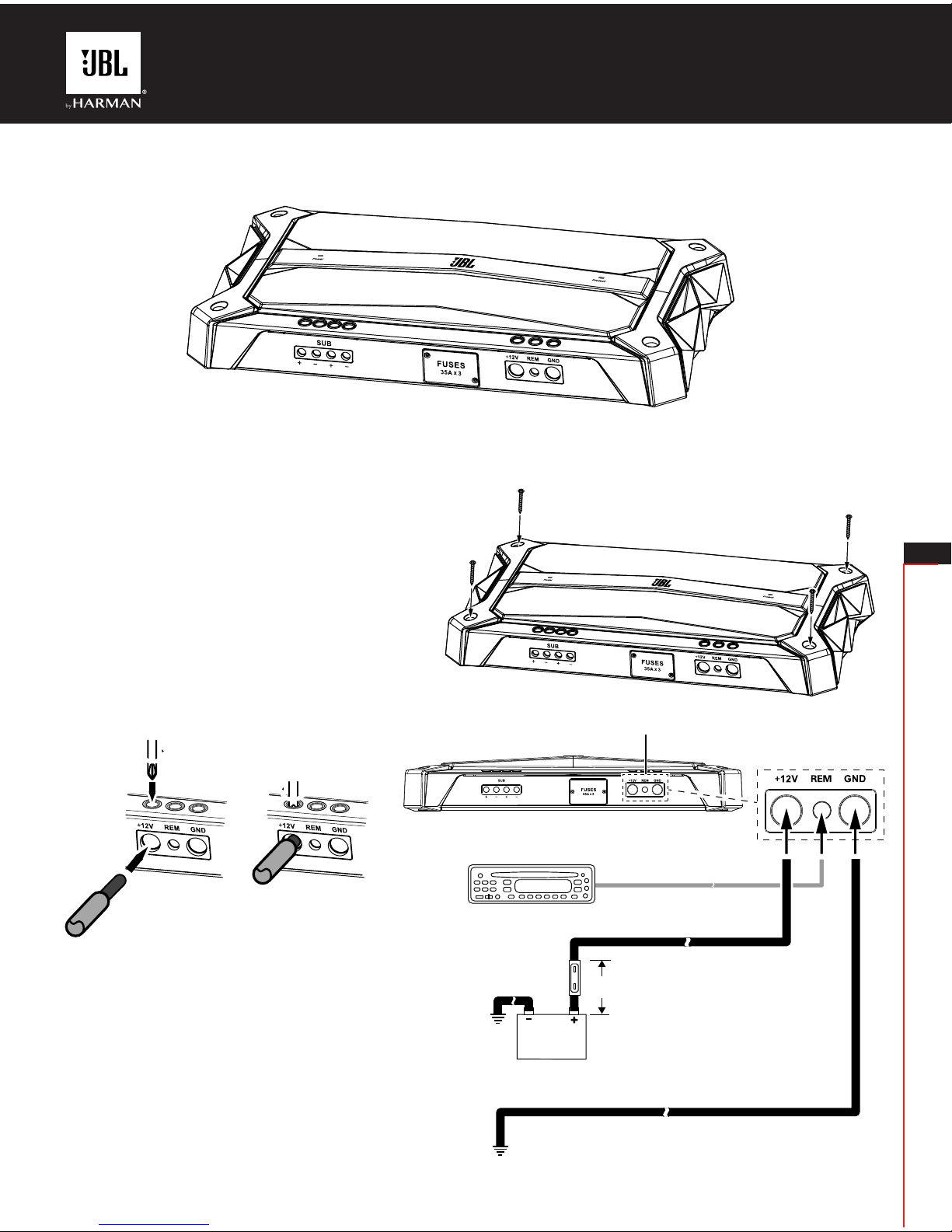

CONNEXIONS DE MASSE ET D'ALIMENTATION Connecteurs
d'alimentation
Appareil principal
du système audio
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Allumage distant (option)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
FR

CONNEXIONS D'ENTRÉE
Si votre appareil source dispose d'une sortie RCA dédiée à un haut-parleur grave, utilisez un adaptateur en Y pour la connecter aux
entrées droites et gauches de l'amplificateur, comme représenté dans l'illustration ci-dessous.
RÉGLAGE DES COMMANDES
Pour des informations détaillées sur les réglages des commandes de l'amplificateur, téléchargez le mode d'emploi complet de
l'amplificateur GTR-1001/GTR-601 sur www.jbl.com.
CONNEXIONS DES HAUT-PARLEURS
Impédances minimales des haut-parleurs: 4 ohms (2 hauts-parleurs graves); 2 ohms (un haut-parleur grave)
• Si vous utilisez un seul haut-parleur grave, vous pouvez le brancher à l'un des jeux de connecteurs de haut-parleurs de l'amplificateur.
• Si vous utilisez deux haut-parleurs graves de 2 ohms, vous pouvez les brancher en série à l'un des jeux de connecteurs afin de dépasser
l'impédance minimale de 2 ohms requise.
Si votre appareil source ne dispose pas d'une de sortie RCA pour
haut-parleur grave, utilisez des adaptateurs fil nu vers RCA pour
relier les câbles de haut-parleurs de l'appareil source à
l'amplificateur, comme représenté dans l'illustration ci-dessous.
Une fois le branchement des sorties des haut-parleurs de
l'appareil source aux adaptateurs terminé, branchez les
adaptateurs dans les connecteurs d'entrée de l'amplificateur.
Adaptateur en Y
Sortie pour
haut-parleur grave
Appareil
source
HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Tous droits réservés.
JBL est une marque commerciale d'HARMAN International Industries, Incorporated,
déposée aux États-Unis et/ou dans d'autres pays. Les caractéristiques, les spécifications et
l'aspect sont susceptibles d'être modifiés sans préavis.
Desserrez
la vis Insérez le fil Serrez la vis

GTR-1001/601
Guía de conexión rápida del amplificador JBL GTR-1001/GTR-601
MONTAJE
IMPORTANTE: Desconecte el terminal negativo (–) de la batería
del vehículo antes de empezar la instalación. Seleccione una
ubicación que ofrezca espacio suficiente para que el
amplificador se refrigere.
• No monte el amplificador fuera del coche ni dentro del
compartimento del motor.
IMPORTANTE: Esta guía de conexión rápida contiene información sobre cómo montar y conectar el amplificador. Para
obtener información completa sobre instalación, conexión, configuración y ajuste, descargue el Manual del usuario del
amplificador GTR-1001/GTR-601 completo en www.jbl.com.
IMPORTANTE: Desconecte el terminal negativo (–) de la batería
del vehículo antes de empezar la instalación.
Uso de los conectores
• Utilice papel de lija para limpiar la pintura de la superficie
metálica de la conexión a tierra. Use una arandela de fijación
tipo estrella para asegurar la conexión.
• Instale un soporte de fusible para un fusible 105A (GTR-1001)
o 70A (GTR-601) en el cable de alimentación (12V) a menos
de 46cm de la terminal (+) de la batería. No instale el fusible
en el soporte en este momento. En lugar de un fusible, puede
instalar un disyuntor de circuito de amperaje nominal
equivalente.

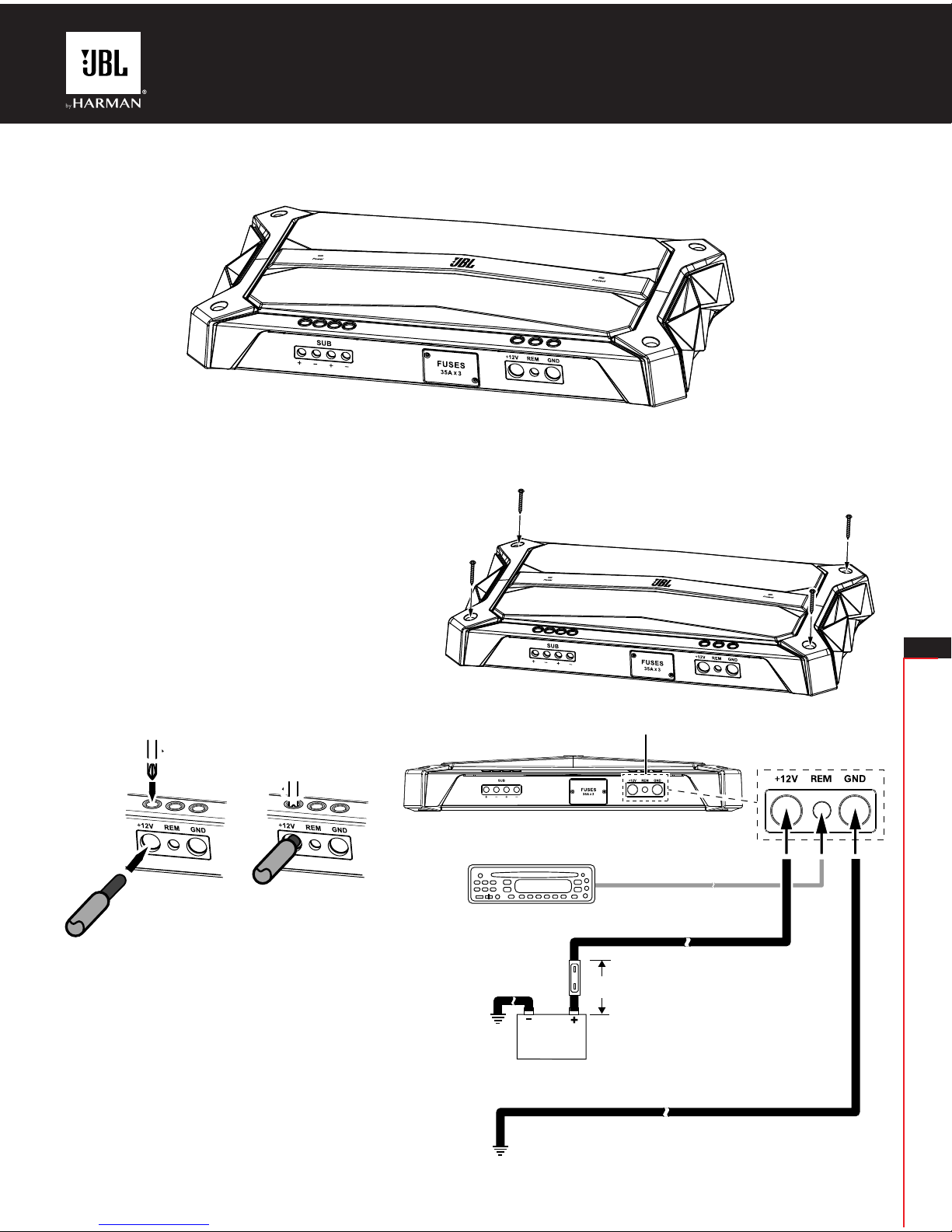

CONEXIONES DE ALIMENTACIÓN Y A TIERRA Conectores
de alimentación
Unidad principal del
sistema de audio
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Encendido a distancia (opcional)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
ES

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Reservados todos los derechos.
JBL es una marca registrada de HARMAN International Industries, Incorporated, registrada
en los Estados Unidos y/u otros países. Las características, especificaciones y apariencia
están sujetas a cambio sin previo aviso.
CONEXIONES DE ENTRADA
Si la unidad de fuente tiene una sola salida RCA de subwoofer dedicada, utilice un adaptador tipo "Y" para conectarla a las entradas
derecha e izquierda del amplificador, tal como se muestra en la ilustración siguiente.
AJUSTE DE LOS CONTROLES
Para obtener información completa sobre el ajuste de los controles del amplificador, descargue el Manual del usuario del amplificador
GTR-1001/GTR-601 completo en www.jbl.com.
CONEXIONES DE ALTAVOCES
Impedancia mínima del altavoz: 4 Ohm (2 subwoofers); 2 Ohm (un solo subwoofer)
• Si va a usar un solo subwoofer, puede conectarlo a cualquier juego de conectores de altavoz del amplificador
• Si va a usar dos subwoofers de 2 Ohm, puede conectarlos a uno de los juegos de conectores en serie para estar por encima de la
impedancia mínima requerida de 2 Ohm.
Si la unidad de origen no dispone de salida RCA de subwoofer,
utilice los adaptadores de cable pelado a RCA suministrados para
conectar los cables de altavoz de la unidad de origen al
amplificador como muestra la ilustración siguiente.
Cuando haya terminado de conectar las salidas de altavoz de la
unidad de origen a los adaptadores, inserte los adaptadores en
los conectores de entrada del amplificador.
Salida del subwoofer
Unidad
de origen
Adaptador en Y
Aflojar
tornillo Inserta cable Apretar tornillo

GTR-1001/601
Guia de Conexão Rápida do Amplificador JBL GTR-1001/GTR-601
MONTAGEM
IMPORTANTE: Antes de começar a instalação, desconecte o
terminal negativo (–) da bateria do veículo. Selecione um local
arejado o suficiente para que o amplificador possa disispar calor.
• Nunca monte o amplificador do lado de fora do veículo ou no
compartimento do motor.
IMPORTANTE: Este guia de conexão rápida contém informações sobre como montar e conectar seu amplificador. Para obter
instruções completas sobre como instalar, conectar, configurar e ajustar seu equipamento, baixe o Manual do Usuário do
Amplificador GTR-1001/GTR-601 em www.jbl.com.
IMPORTANTE: Antes de começar a instalação, desconecte o
terminal negativo (–) da bateria do veículo.
Modo de usar os conectores
• Usando uma lixa, retire a tinta das superfícies metálicas da
conexão de aterramento. Use uma arruela de pressão
estrelada para fixar a conexão.
• Coloque um porta-fusível para fusíveis de 105 A (GTR-1001)
ou 70 A (GTR-601) no cabo de alimentação (12 V) a 46 cm (18
polegadas) do cabo (+) da bateria. Não coloque o fusível nesta
etapa da instalação. Em vez do fusível, utilize um disjuntor com
especificações de amperagem equivalentes.
CONEXÕES DE ALIMENTAÇÃO E ATERRAMENTO Conectores de
alimentação
Unidade central do
sistema de som
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Acionamento remoto (opcional)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
PT

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Todos os direitos reservados.
JBL é marca registrada da HARMAN International Industries, Incorporated, registrada nos
Estados Unidos e em outros países. Os recursos, especificações e design estão sujeitos a
mudança sem aviso prévio.
CONEXÕES DE ENTRADA
Se a fonte possuir uma única saída RCA dedicada para subwoofer, use um adaptador em Y para conectá-la às entradas esquerda e
direito do amplificador, como mostrado na figura abaixo.
AJUSTANDO OS CONTROLES
Para obter instruções completas sobre como ajustar os controles, baixe o Manual do Usuário do Amplificador GTR-1001/GTR-601 em
www.jbl.com.
CONEXÕES DE ALTO-FALANTES
Impedância mínima dos alto-falantes: 4 Ohms (2 subwoofers); 2 Ohms (1 subwoofer).
• Se usar um único subwoofer, conecte-o a qualquer um dos conjuntos de conectores para alto-falantes.
• Se usar dois subwoofers de 2 Ohms, conecte-os a um conjunto de conectores em série para criar uma impedância superior do mínimo
necessário de 2 Ohms.
Se a sua unidade fonte não possuir uma saída RCA para
subwoofer, use adaptadores próprios para conectar saídas RCA
a fio nu para ligar os fios dos alto-falantes das unidades-fonte ao
amplificador, como mostrado na figura abaixo.
Quando terminar de conectar as saídas dos alto-falantes das
fontes aos adaptadores, conecte os adaptadores aos conectores
de entrada do amplificador. Solte o
parafuso Introduza o fio Aperte o parafuso
Saída do subwoofer
Unidade-fonte
“Adaptador em Y

GTR-1001/601
Guida Rapida Collegamenti Amplificatori JBL GTR-1001/GTR-601
MONTAGGIO
IMPORTANTE: Prima di iniziare l'installazione, scollegare il
terminale negativo (–) della batteria del veicolo. Scegliere una
collocazione che fornisca sufficiente aria affinché l'amplificatore di
raffreddi da solo.
• Non installare l'amplificatore fuori dalla vettura o nel vano
motore.
IMPORTANTE: Questa guida rapida dei collegamenti contiene le informazioni in merito al montaggio e collegamento del tuo
amplificatore. Per un'informazione completa in merito all'installazione, collegamento, configurazione e regolazione, scaricare
il manuale d'istruzioni completo degli Amplificatori GTR-1001/GTR-601 su www.jbl.com.
IMPORTANTE: Prima di iniziare l'installazione, scollegare il
terminale negativo (–) della batteria del veicolo.
Uso dei connettori
•Utilizzare della carta vetrata per rimuovere la vernice dalla
superficie metallica in corrispondenza della messa a terra.
Utilizzare una rondella a stella-per fissare il collegamento.
• Installare un portafusibili per un fusibile da 105A (GTR-1001) o
da 70A (GTR-601) sul cavo di alimentazione (12V) entro 18
"(46 centimetri) dal (+) della batteria. Non installare il fusibile sul
portafusibili in questa fase. Al posto di un fusibile, è possibile
installare un interruttore di amperaggio equivalente.
COLLEGAMENTI TERRA & ALIMENTAZIONE Connettori di
alimentazione
Sorgente Sistema
Audio
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Accensione Remota (opzionale)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
IT

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 Harman International Industries, Incorporated. Tutti i diritti riservati.
JBL è un marchio di Harman International Industries, Incorporated, registrato negli Stati Uniti
e / o in altri paesi. Caratteristiche, specifiche e aspetto sono soggetti a modifica senza
preavviso.
CONNESSIONI INGRESSI
Se l'autoradio ha un'uscita singola RCA dedicata al subwoofer, utilizzare un adattatore ad "Y" per collegarla agli ingressi sinistro e destro
dell'amplificatore, come mostrato nell'illustrazione sotto.
IMPOSTAZIONE DEI CONTROLLI
Per un'informazione completa in merito alla regolazione dei controlli dell'amplificatore, scaricare il manuale d' istruzioni completo degli
Amplificatori GTR-1001/GTR-601 su www.jbl.com.
CONNESSIONI DEI DIFFUSORI
Impedenza minima dei diffusori: 4 ohm (2 subwoofer); 2 ohm (un subwoofer).
• Se si usa un unico subwoofer, è possibile collegarlo ad uno o all'altro dei set di connettori speaker.
• Se si usano due subwoofer da 2 ohm, è possibile collegarli a uno dei set di connettori in serie per superare l'impedenza minima
richiesta di 2 ohm.
Se la sorgente non ha un'uscita subwoofer RCA, utilizzare gli
adattatori filo spelato-RCA in dotazione per collegare i cavi
speaker dell'autoradio all'amplificatore, come mostrato
nell'illustrazione sotto.
Una volta terminato di collegare le uscite speaker dell'autoradio
agli adattatori, inserire gli adattatori nei connettori in ingresso
dell'amplificatore. Allentare la
vite Inserire il cavo Serrare la vite
Uscita del subwoofer
Unità sorgente
Adattatore a Y

GTR-1001/601
Kurzanleitung für den richtigen Anschluss des Verstärkers JBL GTR-1001/GTR-601
MONTAGE
WICHTIG: Trennen Sie den Minus-(-)-Pol der Fahrzeugbatterie
vor Beginn der Installation. Wählen Sie einen Ort an dem für den
Verstärker ausreichend Luft für die Kühlung zur Verfügung steht.
WICHTIG: Diese Kurzanleitung beschreibt, wie der Verstärker richtig montiert und angeschlossen wird. Detaillierte und
vollständige Erklärungen zur Installation, Verbindung, Einrichtung und Anpassung finden Sie in dem vollständigen Handbuch
für den Verstärker GTR-1001/GTR-601, unter www.jbl.com
WICHTIG: Trennen Sie den Minus-(-)-Pol der Fahrzeugbatterie
vor Beginn der Installation.
Handhabung der Anschlüsse
• Entfernen Sie die Lackfarbe von der Metalloberfläche des
Erdungsanschlusses. Sichern Sie den Anschluss mit einem
Zackenring ab.
• Installieren Sie auf dem Stromkabel (12V) maximal 46 cm vom
(+)-Akkuterminal eine Sicherungshalterung für eine 105A-
Sicherung (GTR-1001) bzw. eine 70A-Sicherung (GTR-601) (12V).
Installieren Sie die Sicherung jetzt noch nicht im Halter. Anstatt
einer Sicherung können Sie auch einen Trennschalter oder eine
entsprechende Einrichtung zur Steuerung der Amperzahl
installieren.
STROM- UND ERDUNGSEITUNGEN Stromanschlüsse
Haupteinheit des
Audiosystems
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Ferneinschaltung (optional)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
DE

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten.
JBL ist eine Marke von HARMAN International Industries, Incorporated, registriert in den
Vereinigten Staaten und/oder anderen Ländern. Änderungen an Merkmalen, Spezifikationen
und Aussehen können ohne vorherige Ankündigung erfolgen.
EINGANGSANSCHLÜSSE
Falls Ihr Quellgerät über einen einzelnen integrierten RCA-Ausgang für Verstärker verfügt, können Sie die linken und die rechten Eingänge
über einen 'Y'-adapter anschließen (s. Abbildung unten).
STEUERUNGSOPTIONEN EINSTELLEN
Detaillierte und vollständige Informationen über die richtige Einstellung der Steuerungsoptionen des Verstärkers finden Sie in dem
vollständigen Benutzerhandbuch für den Verstärker GTR-1001/GTR-601, unter www.jbl.com.
LAUTSPRECHERANSCHLÜSSE
Minimale Lautsprecherimpedanz: 4 Ohm (2 Subwoofer); 2 Ohm (ein subwoofer)
• Falls Sie einen einzelnen Subwoofer verwenden, so können Sie diesen an ein beliebiges Set von Lautsprecheranschlüssen anschließen.
• Wenn Sie zwei 2-Ohm-Subwoofer verwenden, können Sie sie in Reihe an eines der Anschlusssets anschließen, um über der geforderten
minimalen Impedanz von 2 Ohm zu liegen.
Falls Ihr Quellgerät nicht über einen RCA-Ausgang verfügt, so
verbinden Sie die Lautsprecher des Quellgerätes und den
Verstärker mittels des mitgelieferten Draht-RCA-Adapter (s.
Abbildung unten).
Nachdem Sie die Lautsprecherausgänge des Quellgeräts an die
Adapter angeschlossen haben, schließen Sie die Adapter an die
Eingangsanschlüsse des Verstärkers an. Lösen Sie die
Schraube Legen Sie das Kabel hinein Ziehen Sie die Schraube fest
Subwoofer-Ausgang
Quellgerät
Y-Adapter

GTR-1001/601
Усилитель JBL GTR-1001/GTR-601: руководство по быстрому подключению
Установка
ВНИМАНИЕ: Перед началом установки отсоедините от
рицательную (‒) клемму автомобильного аккумулятора.
Выберите для установки такое место, где будет достато
чно воздуха для охлаждения усилителя.
•Не устанавливайте усилитель на наружной поверхно
сти автомобиля или в отсеке двигателя.
ВНИМАНИЕ: настоящее руководство по быстрому подключению содержит сведения об установке и подключении у
силителя. Для доступа к полной информации об установке, подключении, настройке и регулировке загрузите пол
ное руководство пользователя усилителя GTR‐1001/GTR‐601 на странице www.jbl.com.
ВНИМАНИЕ: Перед началом установки отсоедините отриц
ательную (‒) клемму автомобильного аккумулятора.
Использование клеммной колодки
•При подключении заземления удалите краску с поверхн
ости металла с помощью наждачной бумаги. Используй
те стопорную шайбу звездчатого типа для надежного п
одсоединения провода.
•Установите патрон для предохранителя 105A
(GTR‐1001) или 70A (GTR‐601) на силовом (12 В) провод
е в пределах 64 см (18 дюймов) от положительной (+) кле
ммы аккумулятора. Пока не вставляйте предохранитель
в патрон. Вместо предохранителя можно установить ав
томатический выключатель, рассчитанный на эквивале
нтную номинальную силу тока.
Подключение питания и заземления Клеммы
питания
Головное устройство
автомобильной аудиосистемы
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Дистанционное включение
(не обязательно)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
RU

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Все права защищены.
JBL является товарным знаком HARMAN International Industries, Incorporated, зарег
истрированным в США и/или других странах. Функции, характеристики и внешний
вид могут измениться без уведомления.
Входные соединения
Если на источнике аудисигнала есть один специальный выход RCA для сабвуфера, с помощью Y-образного адаптера подклю
чите линейный выход сабвуфера на источнике аудиосигнала к левому и правому входам усилителя, как показано на рисунк
е ниже.
Настройка управления
Для доступа к полной информации о настройке элементов управления усилителя загрузите полное руководство пользовате
ля усилителя GTR‐1001/GTR‐601 на странице www.jbl.com.
Подключения динамиков
Минимальный импеданс сабвуфера: 4 Ома (2 сабвуфера); 2 Ома (один сабвуфер).
• Если вы используете только один сабвуфер, вы можете подключить его к любому набору разъемов для динамиков.
• Если вы используете два сабвуфера с импедансом по 2 Ом, вы можете подключить их последовательно к одному набору р
азъемов, чтобы добиться требуемого импеданса 2 Ом.
Если на источнике аудиосигнала нет специального выхо
да RCA для сабвуфера, используйте прилагаемые адапте
ры "оголенный провод-RCA" для подключения проводов
динамиков источника аудиосигнала к усилителю, как по
казано на рисунке ниже.
Закончив подключение выходов динамиков источника а
удиосигнала к адаптерам, вставьте адаптеры во входные
разъемы усилителя. Ослабьте
винт
Вставьте
провод
Затяните
винт
Выход сабвуфера
Источник
аудиосигнала
Y-образный адаптер

GTR-1001/601
JBL GTR-1001/GTR-601 Amplifier Snabbinstallationsguide
MONTERING
VIKTIGT! Koppla från batteriets negativa pol (–) innan du börjar
med installationen. Välj en plats som har tillräcklig ventilation
så att förstärkaren kyls.
• Montera inte förstärkaren på bilens utsida eller i
motorutrymmet.
VIKTIGT! Denna snabbinstallationsguide innehåller information om montering och anslutning av din förstärkare. För
fullständig information om installation, anslutning, inställning och justeringar kan du hämta komplett GTR-1001/GTR-601
Amplifier bruksanvisning på www.jbl.com.
VIKTIGT! Koppla från batteriets negativa pol (–) innan du börjar
med installationen.
Använd kontakterna
• Slipa med sandpapper för att ta bort målarfärg från metallen på
karossen. Använd en stjärnlåsbricka för att säkra
kabelanslutningen.
•Installera en säkringshållare för 105A säkring (GTR-1001) eller
70A säkring (GTR-601) på strömkabeln (12V) inom 46cm
(18 tum) från batteriets positiva (+) pol. Sätt inte i någon
säkring i säkringshållaren ännu. I stället för säkring kan du
använda en brytare med motsvarande strömklassning.
JORD- OCH STRÖMANSLUTNINGAR Strömkontakter
Ljudsystemets
huvudenhet
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Fjärraktivering (tillval)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
SV

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Med ensamrätt.
JBL är ett varumärke som tillhör HARMAN International Industries, Incorporated, registrerat i
USA och/eller andra länder. Funktioner, specifikationer och utseende kan komma att ändras
utan att detta meddelas.
INGÅNGAR
Om din källenhet har en enda speciell RCA-utgång för subwoofer kan du använda en "Y"-adapter för anslutning till förstärkarens höger- och
vänsteringångar, enligt bilden nedan.
STÄLLA IN REGLAGE
För fullständig information om inställning av förstärkarens reglage kan du hämta komplett GTR-1001/GTR-601 Amplifier bruksanvisning
på www.jbl.com.
HÖGTALARANSLUTNINGAR
Minsta högtalarimpedans: 4 ohm (två subwoofers); 2 ohm (en subwoofer)
• Om du använder en enda subwoofer kan du ansluta den till endera uppsättningen högtalaranslutningar.
• Om du använder två 2-ohms subwoofers kan du ansluta båda i serie till en av anslutningarna för att nå över minimum 2 ohm impedans.
Om din källenhet inte har en enda speciell RCA-utgång för
subwoofer kan du använda medföljande kabel-till-RCA-adaptrar
för att ansluta källenhetens högtalarkablar till förstärkaren, enligt
bilden nedan.
När du har anslutit källenhetens högtalarutgångar till adaptrarna
kopplar du in adaptrarna i förstärkarens ingångar.
Lossa
skruven Sätt i kabeln Dra åt skruven
Subwoofer-utgång
Källenhet
Y-adapter

GTR-1001/601
JBL GTR-1001/GTR-601 Vahvistimen pikaliitännän ohje
KIINNITYS
TÄRKEÄÄ: Irrota ajoneuvon akun miinusnapa (-), ennen kuin
aloitat asentamisen. Valitse sijaintipaikka joka mahdollistaa
riittävästi ilmaa vahvistimelle sen jäähtymiseksi.
• Älä kiinnitä vahvistinta ajoneuvon ulkopuolelle tai
moottoritilaan.
Tärkeää: Tämä pikaliitännän ohje pitää sisällään tietoja vahvistimesi kiinnittämisestä ja liitännästä. Täyden asennuksen,
yhteyksien, asetusten ja säätöjen tietojen osalta, lataa täysimittainen GTR-1001/GTR-601 Vahvistimen käyttöohje osoitteessa
www.jbl.com.
TÄRKEÄÄ: Irrota ajoneuvon akun miinusnapa (-), ennen kuin
aloitat asentamisen.
Liitäntöjen käyttö
• Käytä hiekkapaperia puhdistaaksesi maalin metallipinnalta
maadoitusliitännässä. Käytä tähti-tyyppistä lukitusprikkaa
varmistaaksesi liitännän.
• Asenna sulakepidike 105A sulakkeelle (GTR-1001) tai 70A
sulake (GTR-601) virtajohtoon (12V) joka on 18” (46cm) akun
(+) -päätteestä. Älä asenna sulaketta pidikkeeseen tällä kertaa.
Sulakkeen tilalla, voit asentaa vastaavalla ampeerien määrällä
varustetun katkaisijan.
MAADOITUS- JA VIRTALIITÄNNÄT Virtaliittimet
Audio järjestelmän
pääyksikkö
Chassis Ground
(bare metal)
18”
(46cm)
Fuse:
GTR-1001 = 105A
GTR-601 = 70A
Kaukosäädettävä virtakytkin
(valinnainen)
>#18AWG (0.82mm2)Wire
>#10AWG (5.26mm2)Wire
>#10AWG (5.26mm2)Wire
FI

HARMAN International
Industries, Incorporated
8500 Balboa Boulevard,
Northridge, CA 91329 USA
www.jbl.com
© 2015 HARMAN International Industries, Incorporated. Kaikki oikeudet pidätetään.
JBL on HARMAN International Industries, Incorporatedin Yhdysvalloissa ja/tai muissa maissa
rekisteröity tavaramerkki. Toimintoja, teknisiä ominaisuuksia ja ulkomuotoa voidaan muuttaa
ilmoituksetta.
TULOLIITÄNNÄT
Jos lähtöyksikölläsi on yksi omistettu bassokaiuttimen RCA-lähtö, käytä "Y"-sovitinta liittääksesi sen vahvistimen vasempaan ja oikeaan
tuloon, kuten esitettynä alla olevassa kuvassa.
OHJAINTEN ASETUS
Täysien tietojen saamiseksi koskien vahvistimen ohjaimia, lataa täysi GTR-1001/GTR-601 Vahvistimen käyttöohjekirja osoitteessa
www.jbl.com.
KAIUTINLIITÄNNÄT
Kaiuttimen minimi impedanssi: 4 ohmia (2 bassokaiutinta); 2 ohmia (yksi bassokaiutin).
• Jos käytät yhtä bassokaiutinta, et voi liittää sitä kumpaankaan vahvistinkaiuttimien liittimiin.
• Jos käytät kahta 2-ohmin bassokaiutinta voit liittää ne yhteen liittimien sarjaan sarjoissa jotka ovat yli vaaditun 2-ohmin minimin
impedanssin.
Jos lähdeyksikölläsi ei ole RCA-bassokaiuttimen lähtöä, käytä
toimitettua pelkistettyä johdotusta RCAsovittimiin yhdistääksesi
lähdeyksikön kaiutinjohdot vahvistimeen, kuten esitettynä alla
olevassa kuvassa.
Kun olet päättänyt lähdeyksikön kaiuttimen tulojen liitännän
sovittimiin, liitä sovittimet vahvistimen tuloliittimiin.
Löysennä
ruuvia Aseta johto paikalleen Kiristä ruuvia
Alibassokaiuttimen lähtö
Lähdeyksikkö
Y-sovitin
