Harman JBL BAR 2.1 DEEP BASS User manual

QUICK START GUIDE
BAR 2.1 DEEP BASS
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 1SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 1 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 2SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 2 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

EN Before using this product, read the safety sheet carefully.
DA Læs sikkerhedsarket omhyggeligt, før du bruger dette produkt.
DE Lies vor der Verwendung dieses Produkts das Sicherheitsdatenblatt
sorgfältig durch.
ES Antes de usar este producto, lee la hoja de seguridad atentamente.
FI Lue käyttöturvallisuustiedote huolellisesti ennen tuotteen käyttöä.
FR Avant d’utiliser ce produit, lisez attentivement la fiche de sécurité.
IT Prima di utilizzare questo prodotto, leggere attentamente la scheda
di sicurezza.
NL Lees het veilighsblad voordat u dit product gebruikt.
NO Før du bruker dette produktet, må du lese sikkerhetsbladet nøye.
PL
Przed użyciem produktu, przeczytaj uważnie arkusz dot. bezpieczeństwa.
PT
Antes de usar este produto, leia cuidadosamente as instruções de segurança.
RU Перед использованием изделия внимательно прочитайте
инструкцию по безопасности.
SV Läs säkerhetsbladet noggrant innan du använder produkten.
SK
Pred použitím tohto výrobku si pozorne prečítajte bezpečnostný hárok.
ES-MX
Antes de usar este producto, lea la hoja de seguridad con atención.
PT-BR
Antes de usar o produto, leia cuidadosamente esta ficha de segurança.
KO 󼖋󽇷󼒳󾖴󻸛󼐘󽋇󺮟󾖴󼕳󼌿󾖴󼊷󼕳󾖴󺩯󻖗󾖴󼙫󼓇󻸛󽋜󼒳󾖴󼓿󻺧󽓷󾖴󼓬󼒫󼁜󼁋󼎓
CN 󱡋󵫞󴉆󱜂󲄘󱴙󽘜󸛝󱝌󶳩󹠴󸛡󲶾󱮭󸛚󴁩󱚝
TW 󲔩󱡋󵫞󴉆󵫕󲄘󱴙󽘜󸒾󱝌󶧄󹞷󸙂󲶾󱮭󸑾󴁩󴇦
ID Sebelum menggunakan produk ini, bacalah lembar panduan
keselamatan dengan cermat.
.         AR
.תוחיטבה ןויליג תא ןויעב ארק ,הז רצומב שומישה ינפל HE
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 3SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 3 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

x 2
*
(AAA)
EN * Power cord quantity and plug type vary by regions.
DA * Strømledningens længde og stiktype varierer efter region.
DE * Anzahl und Steckertyp des Netzkabels weichen je nach Region ab.
ES *
El número y el tipo de cables de alimentación puede variar según la región.
FI * Virtajohtojen määrä ja liitäntätyyppi vaihtelevat alueittain.
FR * Le nombre de cordons secteur et les types des prises varient selon
les régions.
IT * Il numero dei cavi di alimentazione e il tipo di spina variano da
regione a regione.
NL * Aantal netsnoeren en type stekker is afhankelijk van de regio.
NO * Antall strømkabler og kontakter varierer mellom områder.
PL * Ilość przewodów zasilających i rodzaj wtyczki różnią się w
zależności od regionu.
PT *
Os cabos de alimentação e o tipo de tomada variam de região para região.
RU * Длина шнура питания и тип вилки зависит от региона.
SV * Antalet strömkablar och kontakttyp varierar i olika regioner
SK *
Špecifikácia napájacieho kábla a typ zástrčky sa líšia podľa regiónov.
ES-MX
* La cantidad de cables de alimentación y el tipo de enchufe varía
según la región.
PT-BR
* O cabo de alimentação e o tipo de tomada variam de região para
região.
KO 󼕳󼐿󾖴󼳃󻉋󾖴󻾇󻔸󾖴󻥾󾖴󽉻󻕛󺭧󾖴󼒏󽎄󼒯󾖴󼜯󼍜󻨳󻗋󾖴󻁓󻛴󻀷󻁓
CN 󵫰󴻣󶳢󳽉󹄡󲃅󳱤󲢃󶡌󲖸󲒵󱺴󲘷󶻽󳐸
TW 󹧖󴻣󶬢󳽘󹄡󲃅󳱤󹰈󽕧󲖸󲒵󱻆󲘷󶻽󵭐
ID
* Jumlah kabel daya dan jenis steker berbeda-beda tergantung wilayah.
.        * AR
.רוזאל םאתהב םינתשמ עקתה גוסו למשחה ילבכ תומכ * HE
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 4SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 4 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

> 10cm/4”
1m/3ft
1
4
3
2
≤8 mm/
0.31"
4mm/
0.16"
≥30 mm/1.18"
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 5SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 5 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

OPTICAL
OPTICAL
HDMI (ARC)
HDMI OUT
(TV ARC)
HDMI OUT
OPTICAL
1
HDMI IN
HDMI OUT
(TV ARC)
HDMI OUT
2
.
.
.
HDMI (ARC)
HDMI IN
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 6SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 6 5/27/2021 2:31:31 PM5/27/2021 2:31:31 PM

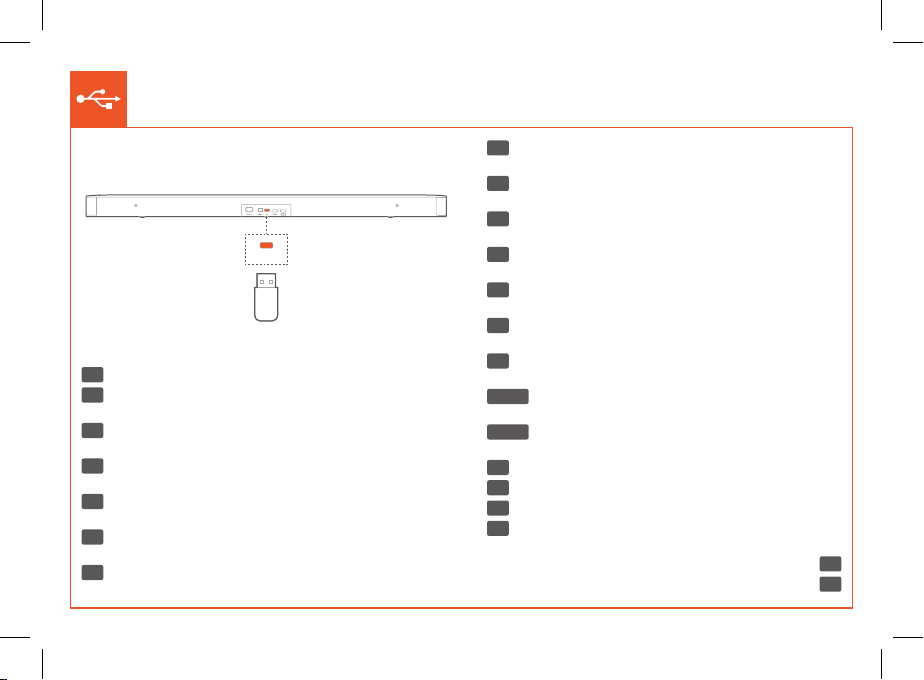

USB
USB NL Voor software-upgrade. USB-weergave is alleen met de VS-versie
beschikbaar.
NO For programvareoppgradering. USB-avspilling er kun tilgjengelig i
den amerikanske versjonen.
PL Do aktualizacji oprogramowania. Odtwarzanie z urządzenia USB jest
dostępne tylko w wersji przeznaczonej dla USA.
PT Para atualização de software. A entrada de sinal via USB está
disponível apenas na versão fabricada para os EUA.
RU Для обновления ПО. Воспроизведение с USB доступно только в
версии для США.
SV För uppgradering av programvara. USB-uppspelning finns bara i
USA-versionen.
SK Pre aktualizáciu softvéru. Prehrávanie cez USB je dostupné len vo
verzii pre USA.
ES-MX Para actualización de software. La reproducción por USB está
disponible solo en la versión para los EE. UU.
PT-BR Para atualizações de software. A entrada USB está disponível
apenas nas versões para os EUA.
KO 󻻻󽉳󽀧󼑗󼌣󾖴󼌴󺭧󻕷󼓣󻉋󼐘󼔛󻹌󼒯󾖴󻥧󺫜󾖴󻧳󼕳󼌿󻜻󾖴󼖋󺩤󻆘󻀷󻁓
CN 󵫞󱛖󸱒󱝾󱻏󶳊󳷥󳻿󱜲󸵴󵫞󱛖󶸁󲓣󵗽
TW 󲻊󳿕󸭠󺂳󱻏󶦙󳷥󳻿󱪇󲔩󶸁󲓽󵗽󴉆󱘕󱿔󵫞
ID Untuk pemutakhiran perangkat lunak. Pemutaran USB hanya
tersedia di versi AS.
.     USB     .  AR
.דבלב תיאקירמאה הסרגב ןימז USB-מקביילפ .הנכות גורדשל HE
EN
For software upgrade. USB playback is available in the US version only.
DA Til softwareopgradering. USB-afspilning understøttes kun i den
amerikanske version.
DE Für Software-Upgrade. Die USB-Wiedergabe ist nur in der US-
Version verfügbar.
ES Para actualizar el software. La reproducción mediante USB solo está
disponible en la versión para EE. UU.
FI Ohjelmistopäivitystä varten. USB-toisto on saatavilla vain
Yhdysvaltain versiossa.
FR Pour les mises à jour logicielles. La lecture USB est disponible
uniquement dans la version américaine.
IT Per l’aggiornamento del software. La riproduzione da USB è
disponibile solo nella versione USA.
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 7SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 7 5/27/2021 2:31:32 PM5/27/2021 2:31:32 PM

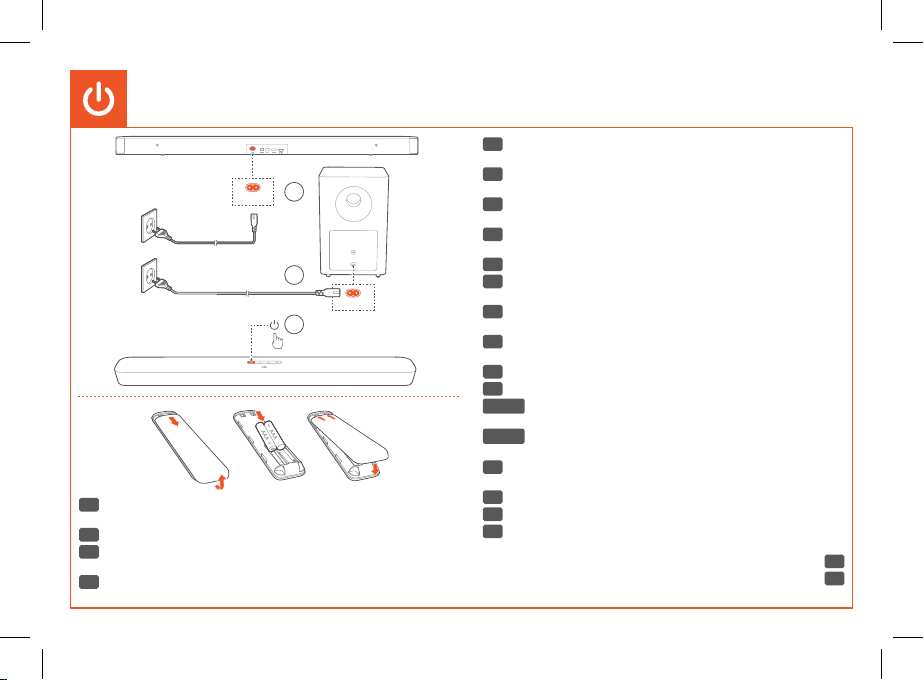

1
2
3
POWER
POWER
FI Subwooferin ja soundbarin laitepariliitos tapahtuu automaattisesti,
kun molemmat kytketään päälle.
FR Le caisson de graves et la barre de son sont jumelés
automatiquement lorsque les deux sont allumés.
IT Il subwoofer e la soundbar si abbineranno automaticamente una volta
accesi entrambi.
NL De subwoofer en de soundbar worden automatisch gekoppeld
wanneer beide zijn ingeschakeld.
NO
Subwooferen og lydplanken sammenkobles automatisk når begge er slått på.
PL Subwoofer i soundbar zostaną automatycznie sparowane po
włączeniu zasilania tych urządzeń.
PT O subwoofer e a soundbar se emparelham automaticamente quando
as duas são ligadas.
RU Сабвуфер и звуковая панель буду сопряжены автоматически при
включении обоих устройств.
SV Subwoofern och soundbaren parkopplas automatiskt när de slås på.
SK Subwoofer a soundbar sa automaticky spárujú po ich zapnutí.
ES-MX El subwoofer y la barra de sonido se emparejarán
automáticamente cuando se enciendan.
PT-BR O subwoofer e a soundbar se emparelham automaticamente
uma com a outra ao serem ligadas.
KO 󻺋󻭻󼐟󽃫󼎯󾖴󻸛󼐣󻉋󻦃󾖴󼕳󼐿󼓣󾖴󻠗󻆿󾖴󼲋󼜯󻟣󾖴󻆿󾖴󼔔󼯇󺥯󾖴󼓿󻅈󼒫󻗋
󽄇󼌣󻜰󻆘󻀷󻁓
CN 󳨈󳐴󱘺󱿖󸚤󲠫󵵙󵫰󴻣󴀿󽘜󹄟󱟼󹮪󱻡󱭬󲃅󴊖󳓯󹮪󲄨󲺽󷋩󱶴󹀢󲺧
TW 󹄟󱟼󹮪󲉉󱿑󲃅󴒍󳓯󹮪󶚓󲔩󸶲󹧖󴂸󴇻󷋩󱷼󹀢󲻊
ID Subwoofer dan Soundbar akan berpasangan secara otomatis saat
keduanya dihidupkan.
.           AR
.ולעפוי םהינששכ יטמוטוא דומיצ ועצבי לוקה ןרקמו רפוו-באסה HE
1
2
3
POWER
POWER
EN The subwoofer and the soundbar will be paired automatically when
both are powered on.
DA Subwoofer og soundbar parres automatisk, når de tændes.
DE Der Subwoofer und die Soundbar werden automatisch gekoppelt,
wenn beide eingeschaltet sind.
ES El subwoofer y la barra de sonido se emparejan automáticamente al
encender ambos dispositivos.
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 8SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 8 5/27/2021 2:31:32 PM5/27/2021 2:31:32 PM

HDMI ARC
OPTICAL HDMI OUT
HDMI IN
. . .
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 9SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 9 5/27/2021 2:31:32 PM5/27/2021 2:31:32 PM

1
2
PAIRING CONNECTED
Settings Bluetooth
Bluetooth
DEVICES
JBL Bar 2.1
Now Discoverable
Connected
< 10 m / 33 ft
3S
General specication:
• Model: Bar 2.1 Deep Bass CNTR
(Soundbar Unit), Bar 2.1 Deep Bass
SUB (Subwoofer Unit)
• Power supply:
100 - 240V AC, ~ 50/60Hz
• Total speaker power output (Max.
@THD 1%): 300W
• Output power (Max. @THD 1%):
2 x 50W (Soundbar); 200W (Subwoofer)
• Transducer: 4 x race-track driv-ers + 2 x
1”tweeter (Soundbar); 6.5”(Subwoofer)
• Soundbar and Subwoofer standby
power: <0.5W
• Operating temperature: 0°C - 45°C
Video specication:
• HDMI Video input: 1
• HDMI Video output (With Audio return
channel): 1
• HDMI version: 1.4
Audio specication:
• Frequency response: 40Hz - 20KHz
• Audio inputs: 1 Optical, Bluetooth,
USB (USB playback is available in US
version. For other versions, USB is for
Service only.)
USB specication:
• USB port: Type A
• USB rating: 5V DC/ 0.5A
• Supporting file format: mp3, wav
• MP3 Codec: MPEG 1 Layer 2/3,
MPEG 2 Layer 3, MPEG 2.5 Layer 3
• MP3 sampling rate: 16KHz - 48 KHz
• MP3 bitrate: 80kbps - 320kbps
• WAV sample rate: 16KHz - 48 KHz
• WAV bitrate: Up to 3000kbps
Wireless specication:
• Bluetooth version: 4.2
• Bluetooth profile: A2DP V1.3,
AVRCP V1.5
• Bluetooth frequency range:
2402MHz - 2480MHz
• Bluetooth Max. transmitting power:
<10dBm (EIRP)
• Modulation Type: GFSK, π/4 DQPSK,
8DPSK
• 5G Wireless frequency range:
5732MHz - 5848MHz
• 5G Max. transmitting power: <10dBm
• Modulation Type: FSK
Dimensions:
• Dimensions (W x H x D):
965 x 58 x 85 (mm) /
38”x 2.28”x 3.35”(Soundbar);
240 x 240 x 379 (mm) /
8.9”x 8.9”x 14.6”(Subwoofer)
• Weight: 2.16 kg (Soundbar);
5.67 kg (Subwoofer)
• Packaging dimensions (W x H x D):
1045 x 310 x 405mm
• Packaging weight (Gross weight):
10.4kg
EN
SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 10SB_JBL_Bar2.1 & SUB_QSG_Global_CR_V9.indd 10 5/27/2021 2:31:33 PM5/27/2021 2:31:33 PM
