Harvia LTY17 User manual

11032015/ZVR-841
LTY17, LTY17C
Lisätehoyksikkö
Extra effektenhet
Power extension unit
Optionale Leistungseinheit

Dessa instruktioner för montering och användning
är avsedda för ägare av bastur, bastuaggregat, sty-
renheter och extra effektenheter, personer som an-
svarar för bastur, bastuaggregat, styrenheter och
extra effektenheter samt för elektriker som ansva-
rar för installation av bastuaggregat, styrenheter
och extra effektenheter. När styrenheten har instal-
lerats, lämnas dessa installationsinstruktioner över
till ägaren av bastun, bastuaggregatet, styrenheten
och extra effektenheten, eller till personen som an-
svarar för skötseln av dem.
HARVIA EXTRA EFFEKTENHET LTY17 OCH HAR-
VIA EXTRA EFFEKTENHET LTY17C
Extra effektenhetens användarsyfte: extra effekten-
heten är avsedd att användas för att styra funktio-
nerna för ett bastuaggregat. Det får inte användas
i något annat syfte.
Vi vill gratulera dig till ett utmärkt val!
Tämä asennus- ja käyttöohje on tarkoitettu saunan,
kiukaan, ohjauskeskuksen ja lisätehoyksikön omis-
tajalle tai niiden hoidosta vastaavalle henkilölle sekä
kiukaan, ohjauskeskuksen ja lisätehoyksikön sähkö-
asennuksesta vastaavalle henkilölle. Kun ohjauskes-
kus on asennettu, luovutetaan nämä asennus- ja
käyttöohjeet saunan, kiukaan, ohjauskeskuksen ja
lisätehoyksikön omistajalle tai niiden hoidosta vas-
taavalle henkilölle.
HARVIA LISÄTEHOYKSIKKÖ LTY17 JA HARVIA
LISÄTEHOYKSIKKÖ LTY17C
Lisätehoyksikön käyttötarkoitus: lisätehoyksikkö
on tarkoitettu kiukaan toimintojen ohjaukseen.
Muuhun tarkoitukseen käyttö on kielletty.
Parhaat onnittelut hyvästä valinnastanne!
SISÄLLYSLUETTELO
1. HARVIA LISÄTEHOYKSIKÖT LTY17 JA LTY17C............. 4
1.1. Yleistä ............................................................... 4
1.1.1. Lisätehoyksikkö LTY17................................ 4
1.1.2. Lisätehoyksikkö LTY17C.............................. 4
1.2. Tekniset tiedot.................................................... 4
1.3. Yhteensopivuus .................................................. 5
2. ASENNUSOHJE .......................................................... 5
2.1. Lisätehoyksiköiden LTY17 ja LTY17C asentaminen.. 5
2.2. Lisätehoyksikön LTY17 sähkökytkennät ................. 6
2.2.1. Rinnakkaisohjaus (lisäoptio) .......................... 6
2.2.2. Harvia Griffin CG170 ohjauskeskus ............... 6
2.2.3. Harvia Xenio CX170 ohjauskeskus ................ 6
2.2.4. Harvia C90 ohjauskeskus ............................. 6
2.3. Lisätehoyksikön LTY17C sähkökytkennät ............. 10
2.3.1. Harvia Griffin Combi CG170C ohjauskeskus . 10
2.3.2. Harvia Xenio Combi CX110C ohjauskeskus .. 10
2.3.3. Harvia C105S Logix ohjauskeskus............... 10
4. VARAOSAT.............................................................. 13
INNEHÅLL
1. HARVIA EXTRA EFFEKTENHETERNA LTY17 OCH LTY17C 4
1.1. Allmänt.............................................................. 4
1.1.1. Extra effektenhet LTY17.............................. 4
1.1.2. Extra effektenhet LTY17C............................ 4
1.2. Tekniska data ..................................................... 4
1.3. Kompatibilitet ..................................................... 5
2. MONTERINGSANVISNING ............................................ 5
2.1. Montering av extra effektenheterna LTY17 och
LTY17C.................................................................... 5
2.2. Elektriska anslutningar för extra effektenhet LTY17 . 6
2.2.1. Parallellstyrning (tillval) ................................ 6
2.2.2. Harvia Griffin CG170 styrenhet..................... 6
2.2.3. Harvia Xenio CX170 styrenhet ..................... 6
2.2.4. Harvia C90 styrenhet .................................. 6
2.3. Elektriska anslutningar för extra effektenhet
LTY17C.................................................................. 10
2.3.1. Harvia Griffin Combi CG170C styrenhet....... 10
2.3.2. Harvia Xenio Combi CX110C styrenhet ....... 10
2.3.3. Harvia C105S Logix styrenhet .................... 10
4. RESERVDELAR.......................................................... 13

These instructions for installation and use are
intended for owners of saunas, heaters, control
units and power extension units, persons in charge
of managing saunas, heaters and control units, and
for electricians responsible for installing heaters,
control units and power extension units. Once
the control unit is installed, these instructions of
installation and use are handed over to the owner of
the sauna, heater, control unit and power extension
unit, or to the person in charge of maintaining them.
HARVIA POWER EXTENSION UNIT LTY17 AND
HARVIA POWER EXTENSION UNIT LTY17C
Power extension unit's purpose of use: the power
extension unit is meant for controlling the functions
of a sauna heater. It is not to be used for any other
purpose.
Congratulations on making an excellent choice!
Diese Montage- und Gebrauchsanleitung richtet sich
an Besitzer von Saunen, Öfen, optionale Leistungs-
einheiten und Steuergeräten, an Personen, die für
den Betrieb von Saunen, Öfen, optionalen Leistungs-
einheiten und Steuergeräten verantwortlich sind,
sowie an Elektromonteure, die mit der Montage
von Saunaöfen, optionale Leistungseinheiten und
Steuergeräten betraut sind. Nach der Montage des
Steuergeräts ist diese Montage- und Gebrauchs-
anleitung dem Besitzer der Sauna, des Ofens, der
optionalen Leistungseinheit bzw. des Steuergeräts
oder der für die Wartung der Anlagen zuständigen
Person auszuhändigen.
HARVIA OPTIONALE LEISTUNGSEINHEIT LTY17
UND LTY17C
Verwendungszweck der optionalen Leistungseinheit:
Die optionale Leistungseinheit dient zur Steuerung
der Funktionen eines Saunaofens. Er darf nicht für
andere Zwecke verwendet werden.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
CONTENTS
1. HARVIA POWER EXTENSION UNITS LTY17 AND
LTY17C ....................................................................... 14
1.1. General............................................................ 14
1.1.1. Power extension unit LTY17....................... 14
1.1.2. Power extension unit LTY17C .................... 14
1.2. Technical Data.................................................. 14
1.3. Compatibility .................................................... 15
2. INSTRUCTIONS FOR INSTALLATION ........................... 15
2.1. Installing the power extension units LTY17 and
LTY17C.................................................................. 15
2.2. Electrical connections of power extension unit
LTY17.................................................................... 16
2.2.1. Parallel drive (option) ................................. 16
2.2.2. Harvia Griffin CG170 control unit................ 16
2.2.3. Harvia Xenio CX170 control unit................. 16
2.2.4. Harvia C90 control unit.............................. 17
2.3. Electrical connections of power extension unit
LTY17C.................................................................. 20
2.3.1. Harvia Griffin Combi CG170C control unit.... 20
2.3.2. Harvia Xenio Combi CX110C control unit..... 20
2.3.3. Harvia C105S Logix control unit ................. 20
4. SPARE PARTS .......................................................... 23
INHALT
1. HARVIA OPTIONALE LEISTUNGSEINHEITEN LTY17 UND
LTY17C ....................................................................... 14
1.1. Allgemeines...................................................... 14
1.1.1. Optionale Leistungseinheit LTY17 ............... 14
1.1.2. Optionale Leistungseinheit LTY17C ............. 14
1.2. Technische Daten.............................................. 14
1.3. Kompatibilität ................................................... 15
2. INSTALLATIONSANLEITUNG ...................................... 15
2.1. Montage der optionalen Leistungseinheiten LTY17 und
LTY17C.................................................................. 15
2.2. Elektrische Anschlüsse der optionalen Leistungseinheit
LTY17.................................................................... 16
2.2.1. Parallelsteuerung (wahlweise) ..................... 16
2.2.2. Harvia Griffin CG170 Steuergerät................ 16
2.2.3. Harvia Xenio CX170 Steuergerät ................ 16
2.2.4. Harvia C90 Steuergerät ............................. 17
2.3. Elektrische Anschlüsse der optionalen Leistungseinheit
LTY17C.................................................................. 20
2.3.1. Harvia Griffin Combi CG170C Steuergerät.... 20
2.3.2. Harvia Xenio Combi CX110C Steuergerät .... 20
2.3.3. Harvia C105S Logix Steuergerät ................. 20
4. ERSATZTEILE ........................................................... 23

FI SV
4
1. HARVIA LISÄTEHOYKSIKÖT
LTY17 JA LTY17C 1. HARVIA EXTRA EFFEKTENHETERNA LTY17 OCH LTY17C
1.1. Yleistä
1.1.1. Lisätehoyksikkö LTY17
Harvia lisätehoyksikköä LTY17 käytetään 2-ryhmä-
kytkettyjen suursaunojen sähkökiukaiden ohjaami-
seen. Lisätehoyksiköllä LTY17 Harvian ohjauskes-
kusten tehoaluetta voidaan kasvattaa maksimissaan
34 kW asti (maksimiteho riippuu ohjauskeskuksen
tyypistä).
Lisätehoyksikköä LTY17 käytetään aina yh-
dessä Harvian kiukaanohjauskeskuksen kans-
sa. Kiukaanohjaus pelkällä lisätehoyksiköllä ei ole
mahdollista.
1.1.2. Lisätehoyksikkö LTY17C
Harvia lisätehoyksikköä LTY17C käytetään 2-ryh-
mäkytkettyjen suursaunojen sähkökiukaan ja höy-
rystimen tai niiden yhdistelmän Combi-kiukaan
ohjaamiseen. Lisätehoyksiköllä LTY17C Harvian
ohjauskeskusten tehoaluetta voidaan kasvattaa
maksimissaan 28 kW asti (maksimiteho riippuu oh-
jauskeskuksen tyypistä).
Lisätehoyksikköä LTY17C käytetään aina yh-
dessä Harvian kiukaanohjauskeskuksen kans-
sa. Kiukaanohjaus pelkällä lisätehoyksiköllä ei ole
mahdollista.
1.2. Tekniset tiedot
• Syöttöjännite: 400 V 3N~
• Maksimikuormitus: 17 kW
• Suojausluokka IPX2
• Seinäasennettava
• Mitat: 281 mm x 70 mm x 224 mm (l x s x k)
• Paino LTY17: 1,9 kg
• Paino LTY17C: 2,1 kg
2-ryhmäinen kiuas
2-grupp aggregat
1.1. Allmänt
1.1.1. Extra effektenhet LTY17
Harvias extra effektenhet LTY17 används för styr-
ning av 2-gruppskopplade bastuaggregat i storbas-
tur. Med extra effektenheten LTY17 kan effektom-
rådet i Harvias styrenheter ökas till maximalt 34 kW
(max effekten varierar med styrenhetens typ).
Extra effektenheten LTY17 används alltid med
Harvias styrenheter för bastuaggregat. Man
kan inte styra aggregatet med bara extra effekten-
heten.
1.1.2. Extra effektenhet LTY17C
Harvias extra effektenhet LTY17C används för
styrning av 2-gruppskopplade elektriska aggregat
och ånggeneratorer för storbastun eller för Combi-
bastuaggregatet som kombinerar dessa. Med extra
effektenheten LTY17C kan effektområdet i Harvias
styrenheter ökas till maximalt 28 kW (max effekten
varierar med styrenhetens typ).
Extra effektenheten LTY17C används alltid
med Harvias styrenheter för bastuaggregat.
Man kan inte styra aggregatet med bara extra ef-
fektenheten.
1.2. Tekniska data
• Inspänning: 400 V 3N~
• Max. last: 17 kW
• Skyddsklass IPX2
• Väggmonterad
• Mått: 281 mm x 70 mm x 224 mm (b x d x h)
• Vikt LTY17: 1,9 kg
• Vikt LTY17C: 2,1 kg

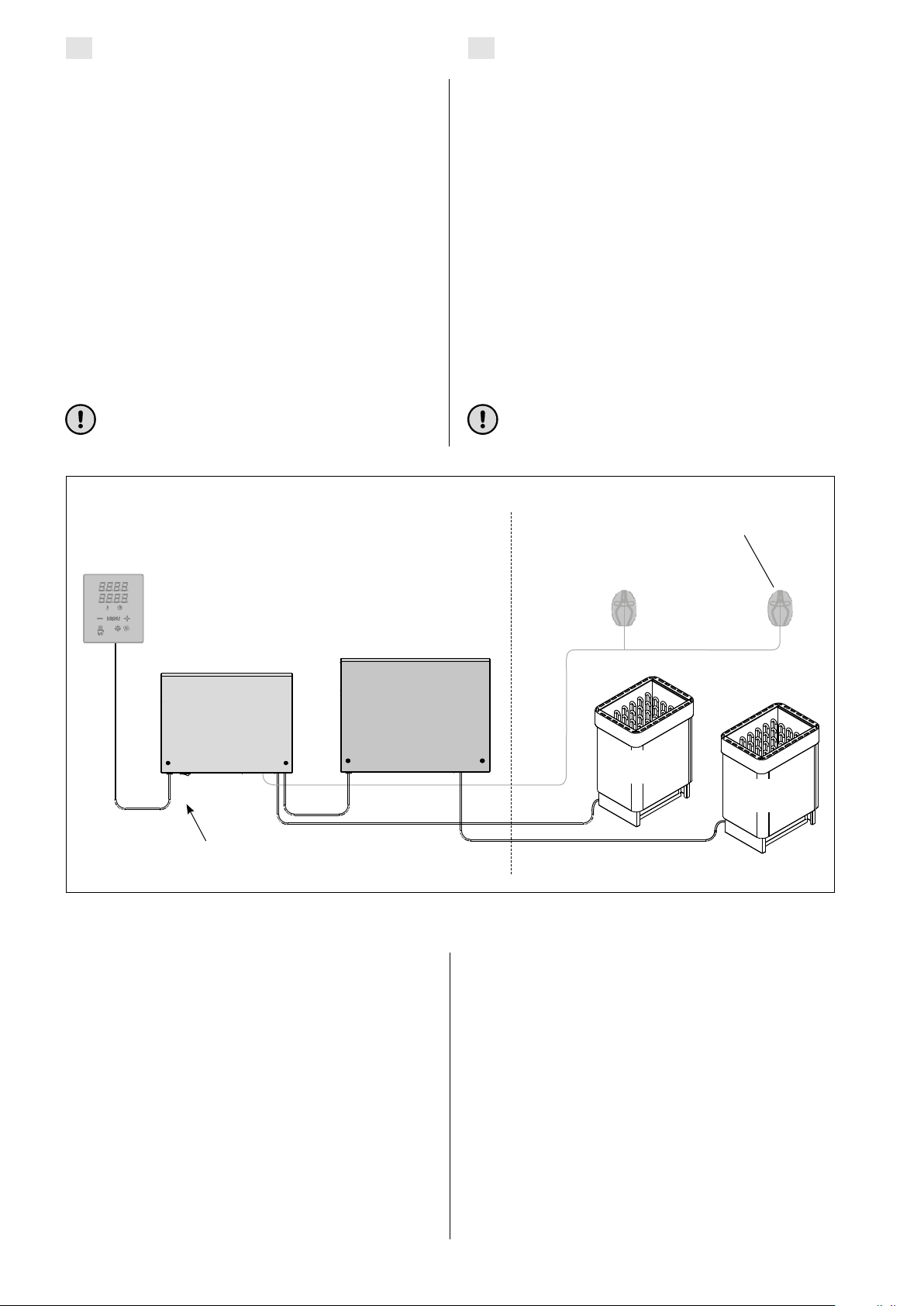

Kuva 1. Järjestelmän osat
Bild 1. Systemkomponenter
Lämpöanturi WX232
Temperaturgivare
WX232
Ohjauspaneeli
Styrpanel
Tehoyksikkö
Strömförsörj-
ningsenhet
Lisätehoyksikkö
Extra effektenhet
Saunahuone Bastuutrymme Kuiva tila Torrt utrymme
Pääkytkin
Huvudströmbrytare
Datakaapeli Datakabel

FI SV
5
1.3. Yhteensopivuus
Lisätehoyksikkö LTY17 on yhteensopiva seuraavien
Harvian ohjauskeskusten kanssa:
• Harvia Xenio CX170
• Harvia Griffin CG170
• Harvia C90
Lisätehoyksikkö LTY17C on yhteensopiva seuraavi-
en Harvian ohjauskeskusten kanssa:
• Harvia Xenio Combi CX110C
• Harvia Griffin Combi CG170C
• Harvia C105S Logix
1.3. Kompatibilitet
Extra effektenheten LTY17 är kompatibel med föl-
jande av Harvias styrenheter:
• Harvia Xenio CX170
• Harvia Griffin CG170
• Harvia C90
Extra effektenheten LTY17C är kompatibel med föl-
jande av Harvias styrenheter:
• Harvia Xenio Combi CX110C
• Harvia Griffin Combi CG170C
• Harvia C105S Logix
2. ASENNUSOHJE 2. MONTERINGSANVISNING
Lisätehoyksikön ja ohjauskeskuksen sähkökytken-
nät saa tehdä vain siihen oikeutettu ammattitaitoi-
nen sähköasentaja voimassa olevien määräysten
mukaan. Lisätehoyksikön ja ohjauskeskuksen asen-
nuksesta vastaavan on annettava lisätehoyksikön
ja ohjauskeskuksen mukana tuleva asennus- ja
käyttöohje, sekä tarvittava käyttökoulutus kiukaan
ja ohjauskeskuksen käyttäjälle ennen asennustyön
luovuttamista.
2.1. Lisätehoyksiköiden LTY17 ja LTY17C
asentaminen
Asenna lisätehoyksikkö kuivaan tilaan, ohjauskes-
kuksen tehoyksikön läheisyyteen, saunan ulkopuo-
lelle (ympäristölämpötila >0 °C). Kiinnitä lisäteho-
yksikkö seinään. Lisätehoyksikön kannen avaami-
nen ja seinään kiinnittäminen on esitetty kuvassa 2.
Lisätehoyksikköä ei saa upottaa seinäraken-
teisiin, koska siitä seuraa tehoyksikön sisäis-
ten komponenttien liiallinen kuumeneminen ja lait-
teen rikkoutuminen. Katso kuva 2.
De elektriska anslutningarna av extra effektenheten
och styrenheten får bara göras av en behörig yr-
keselektriker och i överensstämmelse med gällande
regelverk. När installationen av extra effektenheten
och styrenheten är slutförd måste den person som
ansvarat för installationen överlämna till använda-
ren de installations och bruksanvisningar som med-
följde enheterna samt ge användaren nödvändig
utbildning i att använda bastuaggregatet och sty-
renheten!
2.1. Montering av extra effektenheterna
LTY17 och LTY17C
Montera extra effektenheten i ett torrt utrymme
nära styrenhetens effektenhet och utanför bastun
(miljötemperatur>0°C). Se bild 2 för anvisningar
om hur höljet på extra effektenheten öppnas och
hur enheten monteras på väggen.
Extra effektenheterna får inte monteras in-
fällda i väggen eftersom detta kan förorsaka
överdriven upphettning av de interna komponen-
terna i enheten och kan leda till skador. Se bild 2.
Kuva 2. Lisätehoyksikön kannen avaaminen ja kiinnittäminen seinään
Bild 2. Öppna höljet på extra effektenheten och montera enheten på väggen

FI SV
6
2.2.2. Harvia Griffin CG170 ohjauskeskus
Korvaa CG170 ohjauskeskuksen tehoyksikön sisäl-
lä oleva maadoitusrima lisätehoyksikön LTY17 mu-
kana toimitettavalla lisäkytkentärimalla. Lisäriman
kytkentä tehoyksikön sisään on esitetty kuvassa 4.
2.2.3. Harvia Xenio CX170 ohjauskeskus
Kytke lisätehoyksikön LTY17 mukana toimitettava
lisäkytkentärima sille varattuun paikkaan CX170
ohjauskeskuksen tehoyksikössä. Lisäriman kytken-
tä tehoyksikön sisään on esitetty kuvassa 5.
2.2.4. Harvia C90 ohjauskeskus
C90 ohjauskeskuksen kanssa lisätehoyksikön
LTY17 mukana toimitettavaa lisäkytkentärimaa ei
käytetä.
2.2.2. Harvia Griffin CG170 styrenhet
Byt ut jordskenan i CG170-styrenhetens effekten-
het till den extra kopplingsskenan, som medföljer
extra effektenheten LTY17. På bild 4 visas hur den
extra skenan kopplas i effektenheten.
2.2.3. Harvia Xenio CX170 styrenhet
Montera den extra kopplingsskenan, som medföljer
extra effektenheten LTY17, på platsen som reser-
verats för skenan i CX170-styrenhetens effekten-
het. På bild 5 visas hur den extra skenan kopplas i
effektenheten.
2.2.4. Harvia C90 styrenhet
Den extra kopplingsskenan som medföljer extra ef-
fektenheten LTY17 används inte tillsammans med
C90-styrenheten.
2.2. Lisätehoyksikön LTY17 sähkökytkennät
Lisätehoyksikön LTY17 sähkökytkennät tehdään
kuvien 6–7 mukaisesti. Tarkemmat asennustiedot
tulee tarkistaa valitun kiuasmallin asennusohjeesta.
2.2.1. Rinnakkaisohjaus (lisäoptio)
Lisätehoyksiköiden LTY17 ja LTY17C avulla Harvi-
an ohjauskeskuksilla voidaan ohjata 2-ryhmäkytket-
tyjen kiukaiden lisäksi myös kahta fyysisesti erillistä
kiuasta (kuva 3).
Rinnakkaisohjauksessa ohjauskeskuksen mukana
toimitettava lämpötila-anturi WX232 asennetaan
suurempitehoisen kiukaan yläpuolelle. Toisen kiu-
kaan ylikuumenemissuojaus toteutetaan rinnak-
kaisohjausanturin WX314 (lisävaruste) avulla. Rin-
nakkaisanturin WX314 mukana tarkemmat ohjeet
asennuksesta.
Halutessasi ohjata HH-mallin (Hidden Heater)
kiuasta rinnakkaisohjauksella ota yhteys val-
mistajaan lisätietojen saamiseksi.
2.2. Elektriska anslutningar för extra effekten-
het LTY17
Bilder 6–7 visas elanslutningarna för extra effekten-
heten LTY17. Om du behöver mer ingående installa-
tionsanvisningar, se monterings- och bruksanvisning
för den aktuella modellen av bastuaggregat.
2.2.1. Parallellstyrning (tillval)
Med hjälp av extra effektenheterna LTY17 och
LTY17C kan man med Harvias styrenheter också
styra två fysiskt separata bastuaggregat, förutom
2-gruppskopplade bastuaggregat. (bild 3).
Vid parallellstyrning monteras den med styrenhe-
ten medföljande temperaturgivaren WX232 ovanför
bastuaggregatet som har större effekt. Överhett-
ningsskyddet för det andra bastuaggregatet ges av
parallellstyrningsgivaren WX314 (tillval). Med paral-
lellstyrningsgivaren WX314 medföljer noggrannare
instruktioner för montering.
Ifall du vill styra ett bastuaggregat av HH-mo-
dell (Hidden Heater) med parallellstyrning,
kontakta tillverkaren för ytterligare information.
Kuva 3. Kahden kiukaan rinnakkaisohjaus
Bild 3. Parallellstyrning av två bastuaggregat
Kiuas 1
Aggregat 1 Kiuas 2
Aggregat 2
Lämpöanturi WX232
Temperaturgivare WX232
Rinnakkaisohjausanturi WX314
(lisävaruste)
Parallellstyrningsgivaren WX314
(tillval)
Ohjauspaneeli
Styrpanel
Tehoyksikkö
Strömförsörj-
ningsenhet
Lisätehoyksikkö
Extra effektenhet
Saunahuone Bastuutrymme Kuiva tila Torrt utrymme
Pääkytkin
Huvudströmbrytare
Datakaapeli Datakabel

FI SV
7

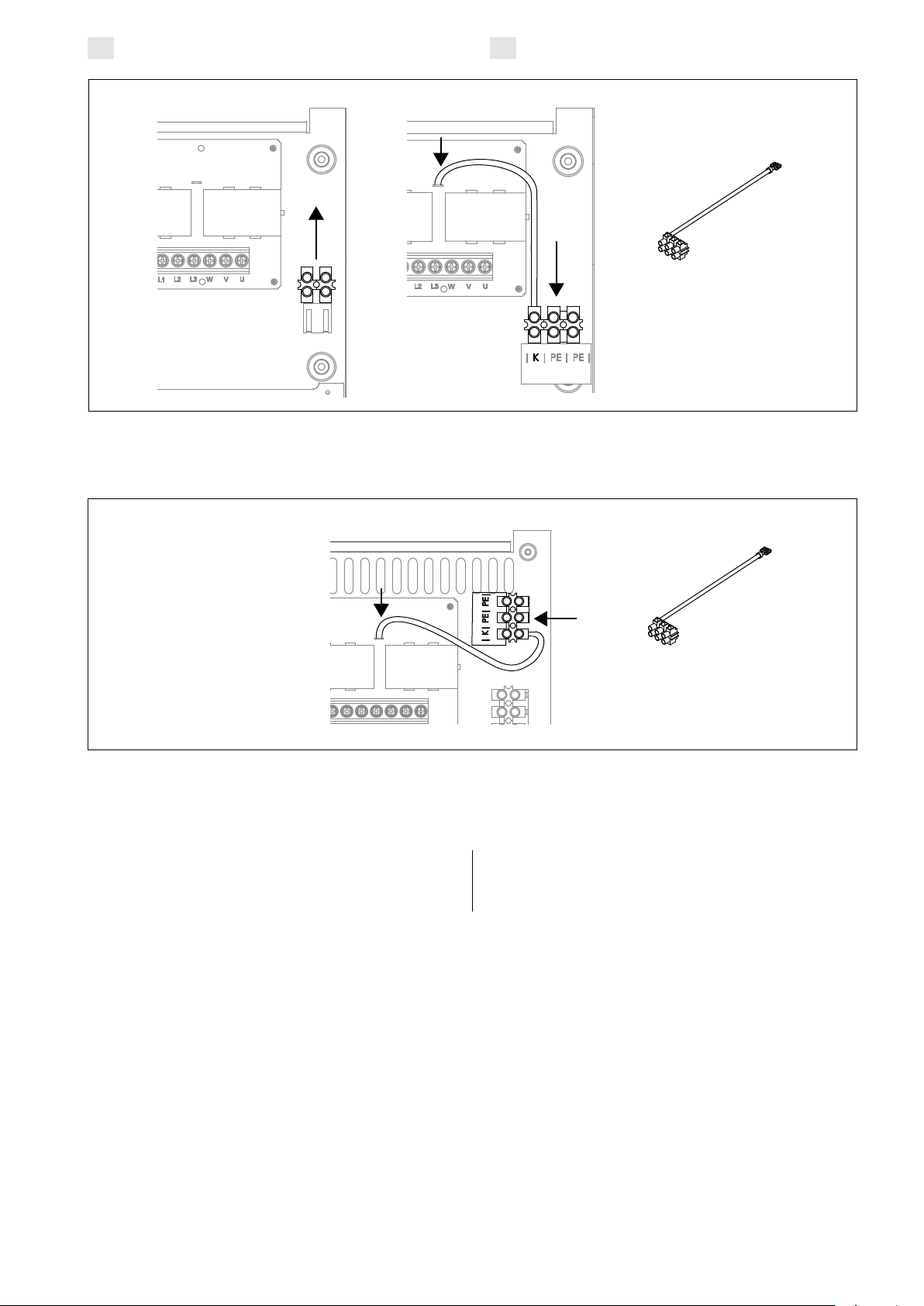

Kuva 4. Lisäkytkentäriman kytkentä CG170 tehoyksikön sisälle
Bild 4. Montering av den extra kopplingsskenan i CG170-effektenheten
X10
Kuva 5. Lisäkytkentäriman kytkentä CX170 tehoyksikön sisälle
Bild 5. Montering av den extra kopplingsskenan i CX170-effektenheten
X10

FI SV
8

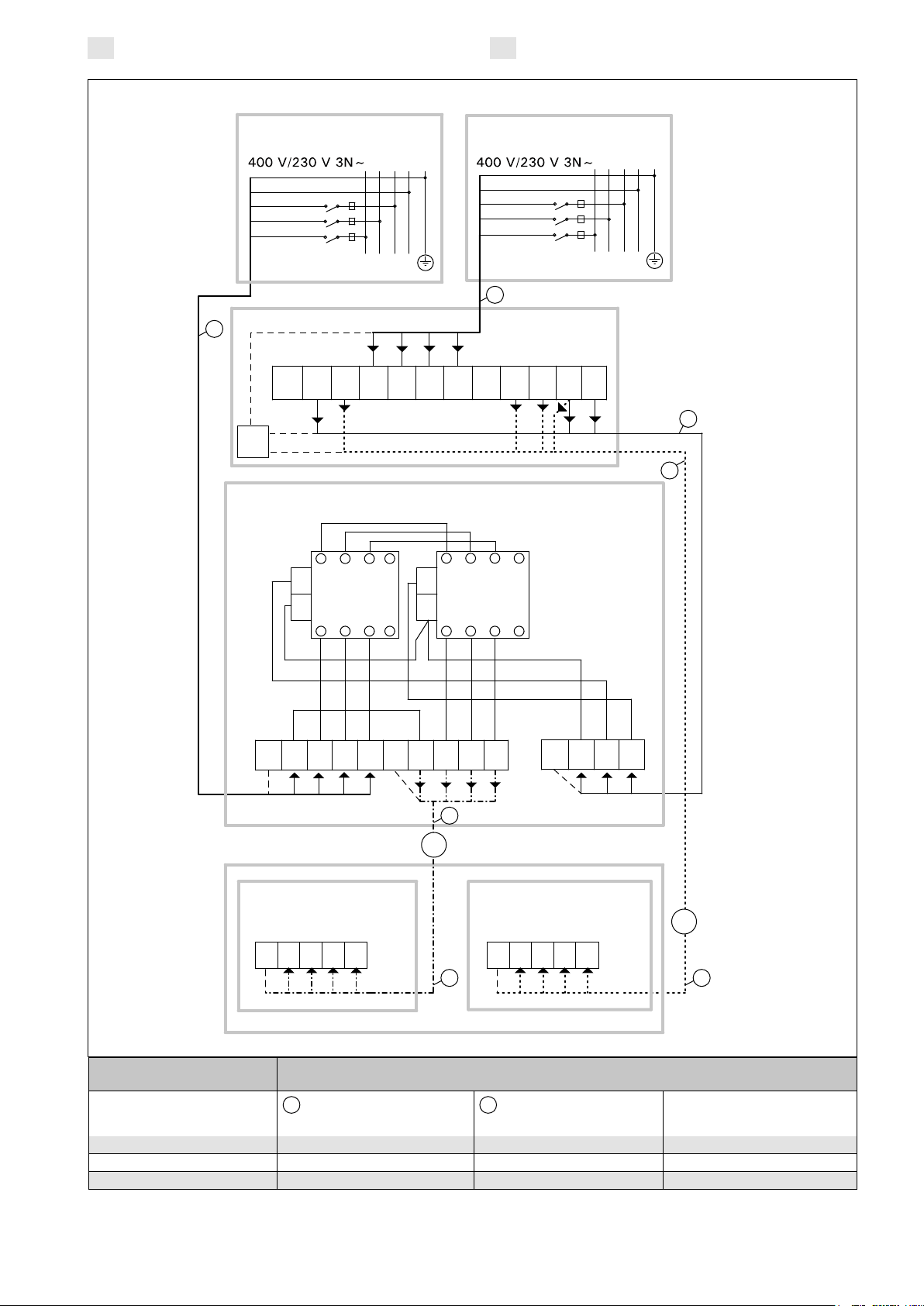

Kuva 6. LTY17 lisätehoyksikön kytkentä CG170 tai CX170 ohjauskeskuksen kanssa
Bild 6. Koppling av extra effektenheten LTY17 till styrenheten CG170 eller CX170
PEPEKNN WL1 L2 L3 V U
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
max. 17 kWmax. 17 kW
LTY17
CG170/CX170
BB
A
A
A
A
A
ZVR-894/A
SÄHKÖKESKUS
ELCENTRAL
SÄHKÖKESKUS
ELCENTRAL
Kiuas I/Aggregat I
Ryhmä I/Grupp I
Kiuas II/Aggregat II
Ryhmä II/Grupp II
SULAKKEET
SÄKRINGAR
SULAKKEET
SÄKRINGAR
Turva
Säkerhet
Ohjaus
Styrning
KYTKENTÄRASIA
KOPPLINGSDOSA
KYTKENTÄRASIA KOPPLINGSDOSA
Teho
Effekt
Kaapelit/sulakkeet
Kablar/säkringar
AB(H07RN-F) Sulakkeet/Säkringar
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25

FI SV
9

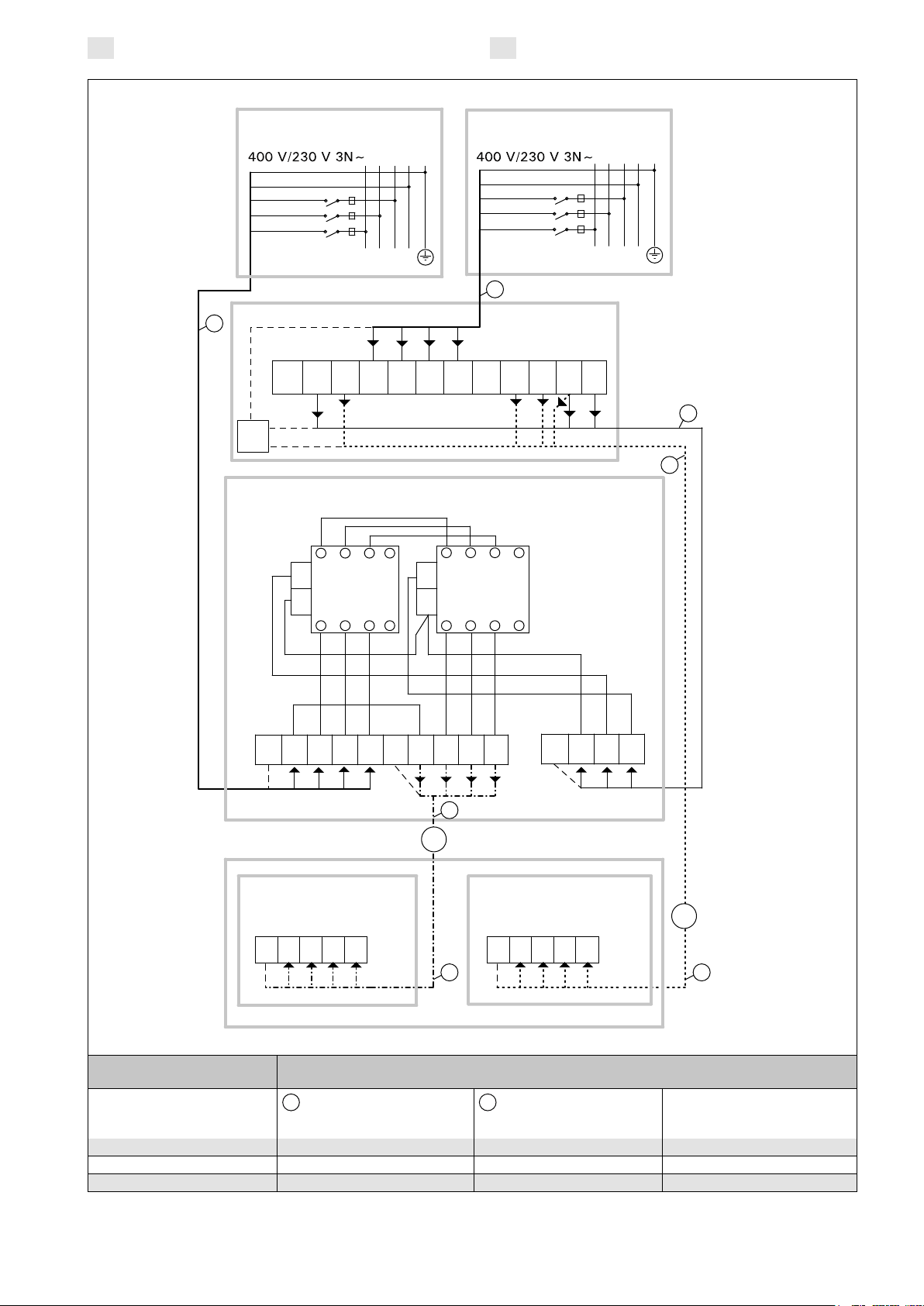

Kuva 7. LTY17 lisätehoyksikön kytkentä C90 ohjauskeskuksen kanssa
Bild 7. Koppling av extra effektenheten LTY17 till styrenheten C90
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE
PE
L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
N K2
N
NW U2 L1 L2 L3 V U K1
BB
A
A
A
A
ZVR-895/A
A
max. 9 kWmax. 17 kW
LTY17
C90
SÄHKÖKESKUS
ELCENTRAL
SÄHKÖKESKUS
ELCENTRAL
Kiuas I/Aggregat I
Ryhmä I/Grupp I
Kiuas II/Aggregat II
Ryhmä II/Grupp II
SULAKKEET
SÄKRINGAR
SULAKKEET
SÄKRINGAR
Turva
Säkerhet
Ohjaus
Styrning
KYTKENTÄRASIA
KOPPLINGSDOSA
KYTKENTÄRASIA KOPPLINGSDOSA
Teho
Effekt
Kaapelit/sulakkeet
Kablar/säkringar
AB(H07RN-F) Sulakkeet/Säkringar
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25

FI SV
10

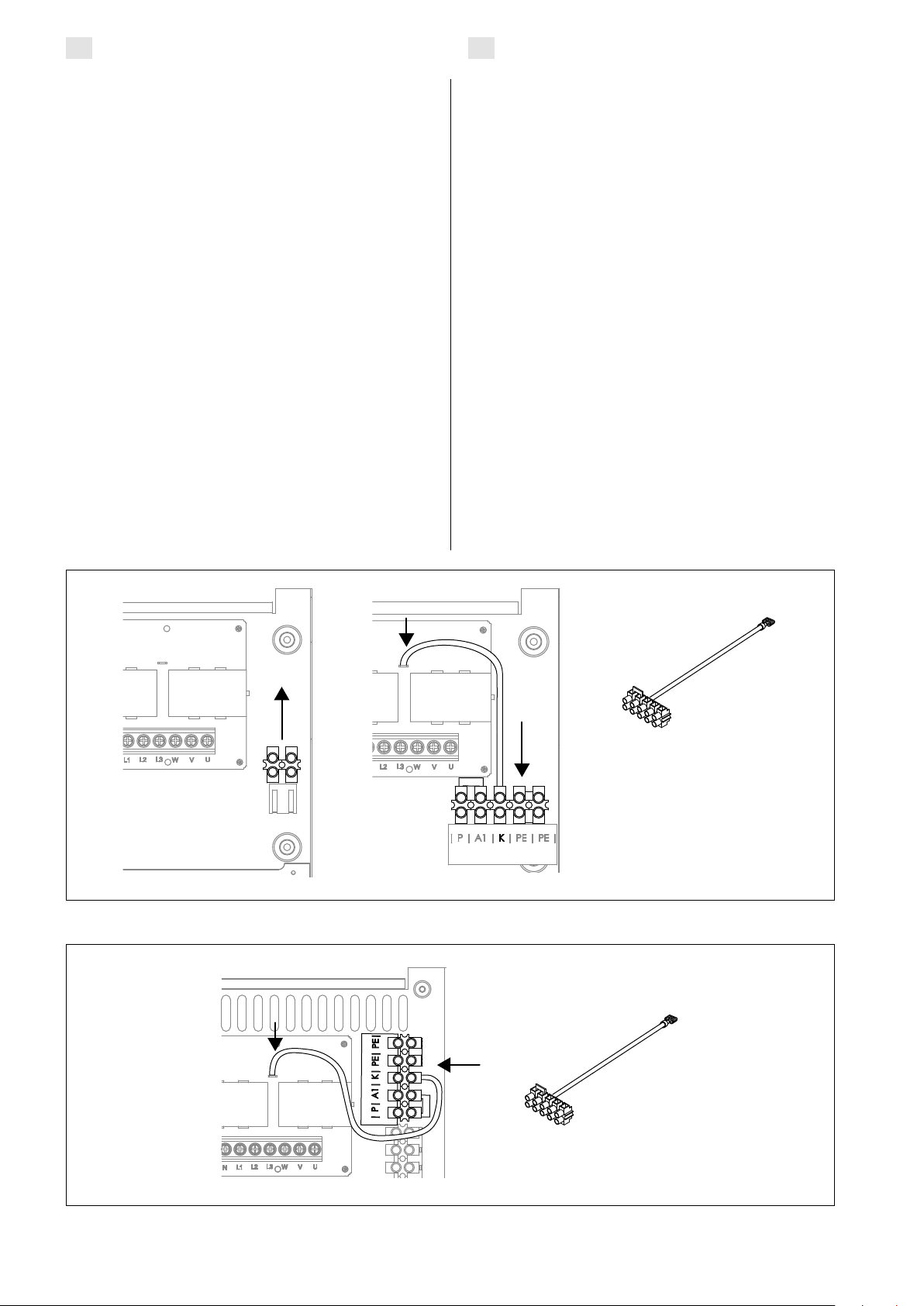

Kuva 9. Lisäkytkentäriman kytkentä CX110C tehoyksikön sisälle
Bild 9. Montering av den extra kopplingsskenan i CX110-effektenheten
Kuva 8. Lisäkytkentäriman kytkentä CG170C tehoyksikön sisälle
Bild 8. Montering av den extra kopplingsskenan i CG170C-effektenheten
2.3. Lisätehoyksikön LTY17C sähkökytkennät
Lisätehoyksikön LTY17C sähkökytkennät tehdään
kuvien 10–11 mukaisesti. Tarkemmat asennustie-
dot tulee tarkistaa valitun kiuasmallin asennusoh-
jeesta.
2.3.1. Harvia Griffin Combi CG170C ohjauskeskus
Korvaa CG170C ohjauskeskuksen tehoyksikön si-
sällä oleva maadoitusrima lisätehoyksikön LTY17C
mukana toimitettavalla lisäkytkentärimalla. Lisäri-
man kytkentä tehoyksikön sisään on esitetty ku-
vassa 8.
2.3.2. Harvia Xenio Combi CX110C ohjauskeskus
Kytke lisätehoyksikön LTY17C mukana toimitettava
lisäkytkentärima sille varattuun paikkaan CX110C
ohjauskeskuksen tehoyksikössä. Lisäriman kytken-
tä tehoyksikön sisään on esitetty kuvassa 9.
2.3.3. Harvia C105S Logix ohjauskeskus
C105S Logix ohjauskeskuksen kanssa lisätehoyk-
sikön LTY17C mukana toimitettavaa lisäkytkentä-
rimaa ei käytetä. Katso sähkökytkentä kuvasta 11.
2.3. Elektriska anslutningar för extra
effektenhet LTY17C
Bilder 10–11 visas elanslutningarna för extra effekt-
enheten LTY17C. Om du behöver mer ingående in-
stallationsanvisningar, se monterings- och bruksan-
visning för den aktuella modellen av bastuaggregat.
2.3.1. Harvia Griffin Combi CG170C styrenhet
Byt ut jordskenan i CG170C-styrenhetens effekten-
het till den extra kopplingsskenan, som medföljer
extra effektenheten LTY17C. På bild 8 visas hur
den extra skenan kopplas i effektenheten.
2.3.2. Harvia Xenio Combi CX110C styrenhet
Montera den extra kopplingsskenan, som medföljer
extra effektenheten LTY17C, på platsen som reser-
verats för skenan i CX110C-styrenhetens effekten-
het. På bild 9 visas hur den extra skenan kopplas i
effektenheten.
2.3.3. Harvia C105S Logix styrenhet
Den extra kopplingsskenan som medföljer extra ef-
fektenheten LTY17C används inte tillsammans med
C105S Logix-styrenheten. Se bild 11 för elektriska
anslutningar.
X7
X7

FI SV
11
Kuva 10. LTY17C lisätehoyksikön kytkentä CG170C tai CX110C ohjauskeskuksen kanssa
Bild 10. Koppling av extra effektenheten LTY17C till styrenheten CG170C eller CX110C
A1
A2
A1
A2
P PA1PE N K U
L2
UW1 L1N VWPE L3 PE N Wa
N N PW1 P A1 PEPEKNN UL1 L2 L3 V W
PW1PE N N N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
A1
A2
max. 11 kWmax. 17 kW
LTY17C
CG170C/CX110C
max. 10 A
C
A
A
A
C
BB
ZVR-897/A
Ohjaus
Styrning
Sulake
(hidas)
Säkring
(trög)
Turva
Säkerhet
SULAKKEET
SÄKRINGAR
SULAKKEET
SÄKRINGAR
Ryhmä II/Grupp II
Combi-kiuas II/Combi-aggregat II
Ryhmä I/Grupp I
Combi-kiuas I/Combi-aggregat I
SÄHKÖKESKUS
ELCENTRAL
SÄHKÖKESKUS
ELCENTRAL
KYTKENTÄRASIA
KOPPLINGSDOSA
KYTKENTÄRASIA KOPPLINGSDOSA
Teho
Effekt
Kaapelit/sulakkeet
Kablar/säkringar
AB(H07RN-F) CSulakkeet/Säkringar
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25

FI SV
12
Kuva 11. LTY17C lisätehoyksikön kytkentä C105S ohjauskeskuksen kanssa
Bild 11. Koppling av extra effektenheten LTY17C till styrenheten C105S
A1
A2
A1
A2
P PA1PE N K U
L2
UW1 L1N VWPE L3 PE N Wa
PW1PE N N N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
A1
A2
KN N PW1 P A1NN UL1 L2 L3 V W
max. 11 kWmax. 17 kW
LTY17C
C105S
max. 10 A
C
C
A
A
C
B
B
ZVR-896/A
PE
Ohjaus
Styrning
Sulake
(hidas)
Säkring
(trög)
Turva
Säkerhet
SULAKKEET
SÄKRINGAR
SULAKKEET
SÄKRINGAR
Ryhmä II/Grupp II
Combi-kiuas II/Combi-aggregat II
Ryhmä I/Grupp I
Combi-kiuas I/Combi-aggregat I
SÄHKÖKESKUS
ELCENTRAL
SÄHKÖKESKUS
ELCENTRAL
KYTKENTÄRASIA
KOPPLINGSDOSA
KYTKENTÄRASIA KOPPLINGSDOSA
Teho
Effekt
Kaapelit/sulakkeet
Kablar/säkringar
AB(H07RN-F) CSulakkeet/Säkringar
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25

FI SV
13
4. VARAOSAT 4. RESERVDELAR
1 Vaihtorele Växelrelä ZSL-760
2 Kontaktori Kontaktor ZSK-778
3 LTY rinnakkaisohjausanturi LTY parallellstyrningsgivare WX314
1 2 3

EN DE
14
1. HARVIA OPTIONALE LEISTUNGS-
EINHEITEN LTY17 UND LTY17C
1. HARVIA POWER EXTENSION
UNITS LTY17 AND LTY17C
1.1. General
1.1.1. Power extension unit LTY17
Harvia power extension unit LTY17 is used for the
control of 2-group electric heaters in large saunas.
By using the power extension unit LTY17 the maxi-
mum load range can be increased up to 34 kW (the
maximum load depends on the type of the control
unit). The power extension unit LTY17 is always
used together with Harvia control unit. It is
not possible to control the heater with power exten-
sion unit alone.
1.1.2. Power extension unit LTY17C
Harvia power extension unit LTY17C is used for the
control of 2-group electric heaters and steamer in
large saunas or a Combi heater, which is their com-
bined version. By using the power extension unit
LTY17C the maximum load range can be increased
up to 28 kW (the maximum load depends on the
type of the control unit).
The power extension unit LTY17C is always
used together with Harvia control unit. It is
not possible to control the heater with power exten-
sion unit alone.
1.2. Technical Data
• Supply voltage: 400 V 3N~
• Max. load: 17 kW
• Protection class IPX2
• Wall mountable
• Dimensions: 281 mm x 70 mm x 224 mm (w x
d x h)
• Weight LTY17: 1,9 kg
• Weight LTY17C: 2,1 kg
Figure 1. System components
Abbildung 1. Komponenten
Temperature sensor
WX232
Temperaturfühler
WX232
2 group heater
Ofen mit 2 An-
schlussgruppen
Control panel
Bedienfeld
Power unit
Leistungseinheit
Power extension unit
Optionale
Leistungseinheit
Sauna room Saunakabine Dry area Trockener Bereich
Main switch
Hauptschalter
1.1. Allgemeines
1.1.1. Optionale Leistungseinheit LTY17
Die Harvia optionale Leistungseinheit LTY17 dient
zur Steuerung von Elektrosaunaöfen mit zwei Net-
zanschlussoptionen in großen Saunen. Durch Ver-
wendung der optionalen Leistungseinheit LTY17
lässt sich der Umfang der maximalen Last auf bis
zu 34 kW erhöhen (die maximale Last hängt vom
Typ des Steuergeräts ab).
Die optionale Leistungseinheit LTY17 wird im-
mer zusammen mit dem Harvia-Steuergerät
verwendet. Der Ofen kann nicht allein mit der optio-
nalen Leistungseinheit gesteuert werden.
1.1.2. Optionale Leistungseinheit LTY17C
Die Harvia optionale Leistungseinheit LTY17C dient
zur Steuerung von Elektrosaunaöfen mit zwei Netz-
anschlussoptionen und eines Verdampfers in großen
Saunen oder eines Combi-Ofens (die Kombination
von Ofen und Verdampfer). Durch Verwendung der
optionalen Leistungseinheit LTY17C lässt sich der
Umfang der maximalen Last auf bis zu 28 kW er-
höhen (die maximale Last hängt vom Typ des Steu-
ergeräts ab).
Die optionale Leistungseinheit LTY17C wird
immer zusammen mit dem Harvia-Steuergerät
verwendet. Der Ofen kann nicht allein mit der optio-
nalen Leistungseinheit gesteuert werden.
1.2. Technische Daten
• Versorgungsspannung: 400 V 3N~
• Max. Last: 17 kW
• Schutzart IPX2
• An der Wand montierbar
• Abmessungen: 281 mm x 70 mm x 224 mm
(B x T x H)
• Gewicht LTY17: 1,9 kg
• Gewicht LTY17C: 2,1 kg
Data cable Datakabel

EN DE
15
1.3. Compatibility
The power extension unit LTY17 is compatible with
the following Harvia control units:
• Harvia Xenio CX170
• Harvia Griffin CG170
• Harvia C90
The power extension unit LTY17C is compatible
with the following Harvia control units:
• Harvia Xenio Combi CX110C
• Harvia Griffin Combi CG170C
• Harvia C105S Logix
1.3. Kompatibilität
Die optionale Leistungseinheit LTY17 ist mit den
folgenden Harvia-Steuergeräten kompatibel:
• Harvia Xenio CX170
• Harvia Griffin CG170
• Harvia C90
Die optionale Leistungseinheit LTY17C ist mit den
folgenden Harvia-Steuergeräten kompatibel:
• Harvia Xenio Combi CX110C
• Harvia Griffin Combi CG170C
• Harvia C105S Logix
Figure 2. Opening the power extension unit cover and mounting the unit to a wall
Abbildung 2. Öffnen der Abdeckung der optionale Leistungseinheit und Wandmontage des Geräts
2. INSTRUCTIONS FOR INSTALLATION 2. INSTALLATIONSANLEITUNG
The electrical connections of the power extension
unit and control unit may only be made by
an authorised, professional electrician and in
accordance with the current regulations. When
the installation of the power extension unit and
control unit is complete, the person in charge of the
installation must pass on to the user the instructions
for installation and use that come with the power
extension unit and control unit and must give the
user the necessary training for using the heater and
the control unit.
2.1. Installing the power extension units
LTY17 and LTY17C
Install the power extension unit to a wall outside
the sauna room, in the vicinity of the control unit, in
a dry place with an ambient temperature of >0 ºC.
See figure 2 for instructions on how to open the
power extension unit cover and how to fix the unit
to the wall.
Do not embed the power extension unit into
the wall, since this may cause excessive
heating of the internal components of the unit and
lead to damage. See figure 2.
Die elektrischen Anschlüsse der optionalen Lei-
stungseinheit und des Steuergeräts dürfen nur von
einem autorisierten, geschulten Elektriker unter
Beachtung der aktuell gültigen Vorschriften vorge-
nommen werden. Nach der Installation der optio-
nalen Leistungseinheit und des Steuergeräts ist der
verantwortliche Monteur verpflichtet, dem Benutzer
die mitgelieferte Installations- und Bedienungsanlei-
tung auszuhändigen und der Person, die den Ofen
und das Steuergerät bedient, eine entsprechende
Schulung zu geben.
2.1. Montage der optionalen Leistungseinhei-
ten LTY17 und LTY17C
Bringen Sie die optionale Leistungseinheit außerhalb
der Saunakabine an einem trockenen Ort mit einer
Umgebungstemperatur von über 0 ºC in der Nähe
des Steuergeräts an einer Wand an. In Abbildung 2
finden Sie Anweisungen zum Öffnen der Abdeckung
der optionalen Leistungseinheit sowie zur Anbrin-
gung an einer Wand.
Die optionalen Leistungseinheiten dürfen nicht
in die Wand eingelassen werden, da dies zu
einer Überhitzung der internen Gerätekomponenten
und daraus resultierenden Schäden führen kann.
Siehe Abbildung 2.

EN DE
16
2.2. Electrical connections of power
extension unit LTY17
Figures 6–7 show the electrical connections of the
power extension unit LTY17. For more detailed
installation instructions see the instructions for
installation and use of the selected heater model.
2.2.1. Parallel drive (option)
By using power extension units LTY17 and LTY17C
you can control 2-group electric heaters with Harvia
control units but also two physically separate heat-
ers (figure 3).
In the parallel drive install the temperature sensor
WX232 supplied with the control unit above the
higher-power heater. The overheating protection
for the other heater is carried out with the parallel
drive sensor WX314 (optional). Detailed installation
instructions for the parallel drive sensor WX314 is
delivered with the sensor.
If you want to control Hidden Heater (HH)
with parallel drive please contact the manu-
facturer for further information.
2.2. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17
Abbildungen 6–7 zeigen die elektrischen Anschlüs-
se der optionalen Leistungseinheit LTY17. Weitere
Installationsanweisungen finden Sie in der Installa-
tions- und Gebrauchsanleitung des ausgewählten
Ofenmodells.
2.2.1. Parallelsteuerung (wahlweise)
Mithilfe der optionalen Leistungseinheiten LTY17
und LTY17C können Sie Elektrosaunaöfen mit zwei
Netzanschlussoptionen, jedoch auch zwei physisch
getrennte Saunaöfen mit Harvia-Steuergeräten steu-
ern (Abbildung 3).
Installieren Sie bei Verwendung der Parallelsteu-
erung den mit dem Steuergerät gelieferten Temper-
aturfühler WX232 über dem Ofen mit der höheren
Leistung. Der Überhitzungsschutz für den anderen
Ofen erfolgt durch den Parallelsteuerungsfühler
WX314 (wahlweise). Ausführliche Montageanwei-
sungen für den Parallelsteuerungsfühler WX314
werden mit dem Fühler geliefert.
Wenn Sie den Hidden Heater (HH) mit der
Parallelsteuerung steuern möchten, wenden
Sie sich bitte an den Hersteller, um weitere Informa-
tionen zu erhalten.
Figure 3. Parallel drive of two heaters
Abbildung 3. Parallelsteuerung von zwei Öfen
Heater 1
Ofen 1 Heater 2
Ofen 2
Temperature sensor WX232
Temperaturfühler WX232
Parallel drive sensor WX314 (optional)
Parallelsteuerungsfühler WX314
(wahlweise)
Control panel
Bedienfeld
Power unit
Leistungseinheit
Power extension unit
Optionale
Leistungseinheit
Sauna room Saunakabine Dry area Trockener Bereich
Main switch
Hauptschalter
Data cable Datakabel
2.2.2. Harvia Griffin CG170 control unit
Replace the ground terminal inside the power unit
CG170 with the additional terminal block delivered
with the power extension unit LTY17. Connection
of additional terminal block inside the power unit is
shown in figure 4.
2.2.3. Harvia Xenio CX170 control unit
Connect the additional terminal block delivered with
the power extension unit LTY17 inside the power
unit CX170. Connection of additional terminal block
inside the power unit is shown in figure 5.
2.2.2. Harvia Griffin CG170 Steuergerät
Ersetzen Sie die Erdungsklemme in der Leistungsein-
heit CG170 durch die zusätzliche Klemmenleiste, die
mit der optionalen Leistungseinheit LTY17 geliefert
wird. Der Anschluss der zusätzlichen Klemmenleiste
in der Leistungseinheit wird in Abbildung 4 gezeigt.
2.2.3. Harvia Xenio CX170 Steuergerät
Schließen Sie die mit der optionalen Leistungsein-
heit LTY17 gelieferte zusätzliche Klemmenleiste in
der Leistungseinheit CX170 an. Der Anschluss der
zusätzlichen Klemmenleiste in der Leistungseinheit
wird in Abbildung 5 gezeigt.

EN DE
17
Figure 4. Connection of additional terminal block inside the power unit CG170
Abbildung 4. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CG170
X10
Figure 5. Connection of additional terminal block inside the power unit CX170
Abbildung 5. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CX170
X10
2.2.4. Harvia C90 Steuergerät
Die mit der optionalen Leistungseinheit LTY17 gelie-
ferte zusätzliche Klemmenleiste wird für das Steu-
ergerät C90 nicht verwendet.
2.2.4. Harvia C90 control unit
The additional terminal block delivered with the
power extension unit LTY17 is not used with C90
control unit.

EN DE
18
Figure 6. Connection of power extension unit LTY17 with control unit CG170 or CX170
Abbildung 6. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät CG170 oder CX170
PEPEKNN WL1 L2 L3 V U
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
max. 17 kWmax. 17 kW
LTY17
CG170/CX170
BB
A
A
A
A
A
ZVR-894/A
POWER SUPPLY
HAUPTZENTRALE
POWER SUPPLY
HAUPTZENTRALE
Heater I/Ofen I
Group I/Gruppe I
Heater II/Ofen II
Group II/Gruppe II
FUSES
SICHERUNGEN
FUSES
SICHERUNGEN
Control
Steuerung
Safety
Sicherheit
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX VERTEILERDOSE
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) Fuses
Sicherungen
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25

EN DE
19
Figure 7. Connection of power extension unit LTY17 with control unit C90
Abbildung 7. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät C90
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE
PE
L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
N K2
N
NW U2 L1 L2 L3 V U K1
BB
A
A
A
A
ZVR-895/A
A
max. 9 kWmax. 17 kW
LTY17
C90
POWER SUPPLY
HAUPTZENTRALE
POWER SUPPLY
HAUPTZENTRALE
Heater I/Ofen I
Group I/Gruppe I
Heater II/Ofen II
Group II/Gruppe II
FUSES
SICHERUNGEN
FUSES
SICHERUNGEN
Control
Steuerung
Safety
Sicherheit
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX VERTEILERDOSE
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) Fuses
Sicherungen
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25

EN DE
20
2.3. Electrical connections of power
extension unit LTY17C
Figures 10–11 show the electrical connections of
the power extension unit LTY17C. For more detailed
installation instructions see the instructions for
installation and use of the selected heater model.
2.3.1. Harvia Griffin Combi CG170C control unit
Replace the ground terminal inside the power unit
CG170C with the additional terminal block delivered
with the power extension unit LTY17C. Connection
of additional terminal block inside the power unit is
shown in figure 8.
2.3.2. Harvia Xenio Combi CX110C control unit
Connect the additional terminal block delivered with
the power extension unit LTY17C inside the power
unit CX110C. Connection of additional terminal
block inside the power unit is shown in figure 9.
2.3.3. Harvia C105S Logix control unit
The additional terminal block delivered with the
power extension unit LTY17C is not used with
C105S Logix control unit. See electrical connec-
tions in figure 11.
Figure 9. Connection of additional terminal block inside the power unit CX110C
Abbildung 9. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CX110C
Figure 8. Connection of additional terminal block inside the power unit CG170C
Abbildung 8. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CG170C
X7
X7
2.3. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17C
Abbildungen 10–11 zeigen die elektrischen An-
schlüsse der optionalen Leistungseinheit LTY17C.
Weitere Installationsanweisungen finden Sie in der
Installations- und Gebrauchsanleitung des ausge-
wählten Ofenmodells.
2.3.1. Harvia Griffin Combi CG170C Steuergerät
Ersetzen Sie die Erdungsklemme in der Leistungsein-
heit CG170C durch die zusätzliche Klemmenleiste,
die mit der optionalen Leistungseinheit LTY17C ge-
liefert wird. Der Anschluss der zusätzlichen Klem-
menleiste in der Leistungseinheit wird in Abbildung
8 gezeigt.
2.3.2. Harvia Xenio Combi CX110C Steuergerät
Schließen Sie die mit der optionalen Leistungsein-
heit LTY17C gelieferte zusätzliche Klemmenleiste in
der Leistungseinheit CX110 an. Der Anschluss der
zusätzlichen Klemmenleiste in der Leistungseinheit
wird in Abbildung 9 gezeigt.
2.3.3. Harvia C105S Logix Steuergerät
Die mit der optionalen Leistungseinheit LTY17C ge-
lieferte zusätzliche Klemmenleiste wird für das Steu-
ergerät C105S Logix nicht verwendet. Die Schalt-
verbindungen sind in Abbildung 11 dargestellt.
