Harvia LTY17 User manual

21042016/ZVR-841
LTY17, LTY17C
Power extension unit
Optionale Leistungseinheit
CZ Přídavná ovládací jednotka

These instructions for installation and use are
intended for owners of saunas, heaters, control
units and power extension units, persons in charge
of managing saunas, heaters and control units, and
for electricians responsible for installing heaters,
control units and power extension units. Once
the control unit is installed, these instructions of
installation and use are handed over to the owner of
the sauna, heater, control unit and power extension
unit, or to the person in charge of maintaining them.

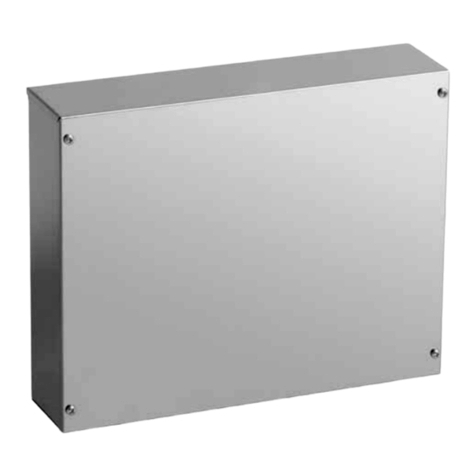

HARVIA POWER EXTENSION UNIT LTY17 AND
HARVIA POWER EXTENSION UNIT LTY17C
Power extension unit's purpose of use: the power
extension unit is meant for controlling the functions
of a sauna heater. It is not to be used for any other
purpose.
Congratulations on making an excellent choice!
Diese Montage- und Gebrauchsanleitung richtet sich
an Besitzer von Saunen, Öfen, optionale Leistungs-
einheiten und Steuergeräten, an Personen, die für
den Betrieb von Saunen, Öfen, optionalen Leistungs-
einheiten und Steuergeräten verantwortlich sind,
sowie an Elektromonteure, die mit der Montage
von Saunaöfen, optionale Leistungseinheiten und
Steuergeräten betraut sind. Nach der Montage des
Steuergeräts ist diese Montage- und Gebrauchs-
anleitung dem Besitzer der Sauna, des Ofens, der
optionalen Leistungseinheit bzw. des Steuergeräts
oder der für die Wartung der Anlagen zuständigen
Person auszuhändigen.
HARVIA OPTIONALE LEISTUNGSEINHEIT LTY17
UND LTY17C
Verwendungszweck der optionalen Leistungseinheit:
Die optionale Leistungseinheit dient zur Steuerung
der Funktionen eines Saunaofens. Er darf nicht für
andere Zwecke verwendet werden.
Wir beglückwünschen Sie zu Ihrer guten Wahl!
CONTENTS
1. HARVIA POWER EXTENSION UNITS
LTY17 AND LTY17C ....................................................... 3
1.1. General ............................................................................3
1.1.1. Power extension unit LTY17..................................3
1.1.2. Power extension unit LTY17C ...............................3
1.2.Technical Data..................................................................3
1.3. Compatibility...................................................................3
2. INSTRUCTIONS FOR INSTALLATION ............................. 4
2.1. Installing the power extension units LTY17 and
LTY17C....................................................................................4
2.2. Electrical connections of power extension unit
LTY17......................................................................................5
2.2.1. Parallel drive (option)............................................5
2.2.2. Harvia Grifn CG170 or CG170C control unit.....5
2.2.3. Harvia Xenio CX170 or CX110C control unit.......5
2.2.4. Harvia C90 or C105S control unit.........................6
2.3. Electrical connections of power extension unit
LTY17C.................................................................................. 11
2.3.1. Harvia Grifn Combi CG170C control unit........ 11
2.3.2. Harvia Xenio Combi CX110C control unit ......... 11
2.3.3. Harvia C105S Logix control unit ........................ 11
3. SPARE PARTS .......................................................... 14
INHALT
1. HARVIA OPTIONALE LEISTUNGSEINHEITEN
LTY17 UND LTY17C ....................................................... 3
1.1. Allgemeines.....................................................................3
1.1.1. Optionale Leistungseinheit LTY17 ........................3
1.1.2. Optionale Leistungseinheit LTY17C .....................3
1.2.Technische Daten.............................................................3
1.3. Kompatibilität..................................................................3
2. INSTALLATIONSANLEITUNG ........................................ 4
2.1. Montage der optionalen Leistungseinheiten
LTY17 und LTY17C.................................................................4
2.2. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17.........................................................5
2.2.1. Parallelsteuerung (wahlweise) .............................5
2.2.2. Harvia Grifn CG170 oder CG170C
Steuergerät......................................................................5
2.2.3. Harvia Xenio CX170 oder CX110C
Steuergerät......................................................................5
2.2.4. Harvia C90 oder CS105S Steuergerät..................6
2.3. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17C..................................................... 11
2.3.1. Harvia Grifn Combi CG170C Steuergerät........ 11
2.3.2. Harvia Xenio Combi CX110C Steuergerät......... 11
2.3.3. Harvia C105S Logix Steuergerät........................ 11
3. ERSATZTEILE ........................................................... 14
Tyto pokyny k montáži a použití jsou určeny jak pro majitele
nebo osobu zodpovědnou za provoz sauny, topných těles a
řídicích jednotek, tak pro elektrotechnika zodpovědného za
instalaci topných těles a řídicích jednotek. Jakmile je řídicí
jednotka nainstalována, je třeba tyto pokyny k montáži a
použití předat majiteli sauny, topného tělesa a řídicí jednotky
nebo osobě zodpovědné za jejich údržbu.
ŘÍDICÍ JEDNOTKA HARVIA LTY17 a LTY17C
Účel použití řídicí jednotky: řídicí jednotka je určena pro
ovládání funkcí topného tělesa sauny. Nesmí být používána
k jinému účelu.
Blahopřejeme Vám k vaší volbě!
CZ
OBSAH
1. POKYNY K POUŽITÍ .................................................................3
1.1. Obecné ....................................................................................3
1.1.1. Přídavná jednotka LTY17 .................................................3
1.1.2. Přídavná jednotka LTY17C ..............................................3
1.2. Technické údaje ....................................................................3
1.3. Kompatibilita ..........................................................................3
2. POKYNY K POUŽITÍ .................................................................4
2.1. Instalace přídavných jednotek LTY17 a LTY17C .............4
2.2. Elektrické zapojení jednotky LTY17....................................5
2.2.1. Paralelní zapojení ..........................................................5
2.2.2. K jednotce Griffin CG170 či CG170C .........................5
2.2.3. K jednotce Xenio CX170 či CX170C ..........................5
2.2.4. K jednotce C90 či C105S ..............................................6
2.3. Elektrické zapojení jednotky LTY17C ................................11
2.3.1. K jednotce Griffin CG170C ...........................................11
2.3.2. K jednotce Xenio CX170C ...........................................11
2.3.3. K jednotce C105S Logix ...............................................11
3. NÁHRADNÍ ČÁSTI ....................................................................14
PŘÍDAVNÁ JEDNOTKA

EN DE
3
1. HARVIA OPTIONALE LEISTUNGS-
EINHEITEN LTY17 UND LTY17C
1. HARVIA POWER EXTENSION
UNITS LTY17 AND LTY17C
1.1. General
1.1.1. Power extension unit LTY17
Harvia power extension unit LTY17 is used for the
control of 2-group electric heaters in large saunas.
By using the power extension unit LTY17 the maxi-
mum load range can be increased up to 34 kW (the
maximum load depends on the type of the control
unit).
The power extension unit LTY17 is always
used together with Harvia control unit. It is
not possible to control the heater with power exten-
sion unit alone.
1.1.2. Power extension unit LTY17C
Harvia power extension unit LTY17C is used for the
control of 2-group electric heaters and steamer in
large saunas or a Combi heater, which is their com-
bined version. By using the power extension unit
LTY17C the maximum load range can be increased
up to 28 kW (the maximum load depends on the
type of the control unit).
The power extension unit LTY17C is always
used together with Harvia control unit. It is
not possible to control the heater with power exten-
sion unit alone.
1.2. Technical Data
• Supply voltage: 400 V 3N~
• Max. load: 17 kW
• Protection class IPX2
• Wall mountable
• Dimensions: 281 mm x 70 mm x 224 mm (w x
d x h)
• Weight LTY17: 1,9 kg
• Weight LTY17C: 2,1 kg
1.3. Compatibility
The power extension unit LTY17 is compatible with
the following Harvia control units:
Figure 1. System components
Abbildung 1. Komponenten
Temperature sensor
WX232
Temperaturfühler
WX232
2 group heater
Ofen mit 2 An-
schlussgruppen
Control panel
Bedienfeld
Power unit
Leistungseinheit
Power extension unit
Optionale
Leistungseinheit
Sauna room Saunakabine Dry area Trockener Bereich
Main switch
Hauptschalter
1.1. Allgemeines
1.1.1. Optionale Leistungseinheit LTY17
Die Harvia optionale Leistungseinheit LTY17 dient
zur Steuerung von Elektrosaunaöfen mit zwei Net-
zanschlussoptionen in großen Saunen. Durch Ver-
wendung der optionalen Leistungseinheit LTY17
lässt sich der Umfang der maximalen Last auf bis
zu 34 kW erhöhen (die maximale Last hängt vom
Typ des Steuergeräts ab).
Die optionale Leistungseinheit LTY17 wird im-
mer zusammen mit dem Harvia-Steuergerät
verwendet. Der Ofen kann nicht allein mit der optio-
nalen Leistungseinheit gesteuert werden.
1.1.2. Optionale Leistungseinheit LTY17C
Die Harvia optionale Leistungseinheit LTY17C dient
zur Steuerung von Elektrosaunaöfen mit zwei Netz-
anschlussoptionen und einesVerdampfers in großen
Saunen oder eines Combi-Ofens (die Kombination von
Ofen undVerdampfer). DurchVerwendung der optio-
nalen Leistungseinheit LTY17C lässt sich der Umfang
der maximalen Last auf bis zu 28 kW erhöhen (die
maximale Last hängt vomTyp des Steuergeräts ab).
Die optionale Leistungseinheit LTY17C wird
immer zusammen mit dem Harvia-Steuergerät
verwendet. Der Ofen kann nicht allein mit der optio-
nalen Leistungseinheit gesteuert werden.
1.2. Technische Daten
• Versorgungsspannung: 400 V 3N~
• Max. Last: 17 kW
• Schutzart IPX2
• An der Wand montierbar
• Abmessungen: 281 mm x 70 mm x 224 mm
(B xT x H)
• Gewicht LTY17: 1,9 kg
• Gewicht LTY17C: 2,1 kg
1.3. Kompatibilität
Die optionale Leistungseinheit LTY17 ist mit den
folgenden Harvia-Steuergeräten kompatibel:
Data cable Datakabel
CZ
PŘÍDAVNÁ OVLÁDACÍ JEDNOTKA
LTY17 A LTY17C
1.1 Obecně
1.1.1. Přídavná jednotka LTY17
Přídavná ovládací jednotka LTY17 je používána na
ovládání 2 elektrických saunových kamen ve velkých
saunách.
Přídavná jednotka Harvia LTY17 je určena pro ovládání
velkých elektrických kamen zapojovaných dvouskupinově.
Použitím přípavné jednotky LTY17 se zvýší maximální zatížení
na 34 kW (maximální zatížení závisí na typu primární ovládací
jednotky).
Přídavná jednotka LTY17 se vždy musí použít spolu s primární
ovládací jednotkou Harvia. Není možné ovládat kamna pouze
s přídavnou jednotkou.
1.1.2. Přídavná jednotka LTY17C
Přídavná jednotka Harvia LTY17C je určena pro ovládání
velkých elektrických kamen a výparníků zapojovaných dvousku-
pinově, či kamen s výparníkem, zapojovaných dvouskupinově.
Použitím přípavné jednotky LTY17 se zvýší maximální zatížení
na 28 kW (maximální zatížení závisí na typu primární ovládací
jednotky).
Přídavná jednotka LTY17 se vždy musí použít spolu s primární
ovládací jednotkou Harvia. Není možné ovládat kamna pouze
s přídavnou jednotkou.
1.1. Technické údaje
• Zdroj napětí: 400V 3n
• Maximální zatížení: 17 kW
• Třída ochrany IPX2
• Instalovatelné na stěnu
• Rozměry: 281 mm × 70mm × 224 mm
• Váha LTY17: 1,9 kg
• Váha LTY17C: 2,2 kg
1.3. Kompatibilita
Přídavná jednotka LTY17 je kompatibilní s následujícími
ovládacími jednotkami Harvia:
Ovládací panel
Silová část
Přídavná jednotka
Hlavní vypínač
Teplotní čidlo
WX232
kamna zapojená
do 2 skupin
Datový kabel
suchá oblast potírna
Obr. 1. Systémové komponenty

EN DE
4
• Heater
- Harvia Xenio CX170+LTY17
- Harvia Grifn CG170+LTY17
- Harvia Sigma CS110+LTY17
- Harvia C90+LTY17
• Combi heater with 1 steamer / Heater+SS20
- Harvia Xenio Combi CX110C+LTY17
- Harvia Grifn Combi CG170C+LTY17
- Harvia Sigma Combi CS110C+LTY17
- Harvia C105S+LTY17
The power extension unit LTY17C is compatible
with the following Harvia control units:
• Combi heater with 2 steamers / 2 x (Combi
heater) / 2 x (heater+SS20)
- Harvia Xenio Combi CX110C+LTY17C
- Harvia Grifn Combi CG170C+LTY17C
- Harvia Sigma CS110C+LTY17C
- Harvia C105S Logix+LTY17C
• Ofen
- Harvia Xenio CX170+LTY17
- Harvia Grifn CG170+LTY17
- Harvia Sigma CS110+LTY17
- Harvia C90+LTY17
• Combi-Ofen mit 1 Verdampfer / Ofen+SS20
- Harvia Xenio Combi CX110C+LTY17
- Harvia Grifn Combi CG170C+LTY17
- Harvia Sigma Combi CS110C+LTY17
- Harvia C105S+LTY17
Die optionale Leistungseinheit LTY17C ist mit den
folgenden Harvia-Steuergeräten kompatibel:
• Combi-Ofen mit Verdampfer / 2 x (Combi-Ofen)
/ 2 x (Ofen+SS20)
- Harvia Xenio Combi CX110C+LTY17C
- Harvia Grifn Combi CG170C+LTY17C
- Harvia Sigma CS110C+LTY17C
- Harvia C105S Logix+LTY17C
Figure 2. Opening the power extension unit cover and mounting the unit to a wall
Abbildung 2. Öffnen der Abdeckung der optionale Leistungseinheit und Wandmontage des Geräts
2. INSTRUCTIONS FOR INSTALLATION 2. INSTALLATIONSANLEITUNG
The electrical connections of the power extension
unit and control unit may only be made by
an authorised, professional electrician and in
accordance with the current regulations. When
the installation of the power extension unit and
control unit is complete, the person in charge of the
installation must pass on to the user the instructions
for installation and use that come with the power
extension unit and control unit and must give the
user the necessary training for using the heater and
the control unit.
2.1. Installing the power extension units
LTY17 and LTY17C
Install the power extension unit to a wall outside
the sauna room, in the vicinity of the control unit, in
a dry place with an ambient temperature of >0 ºC.
See gure 2 for instructions on how to open the
power extension unit cover and how to x the unit
to the wall.
Do not embed the power extension unit into
the wall, since this may cause excessive
heating of the internal components of the unit and
lead to damage. See figure 2.
Die elektrischen Anschlüsse der optionalen Lei-
stungseinheit und des Steuergeräts dürfen nur von
einem autorisierten, geschulten Elektriker unter
Beachtung der aktuell gültigen Vorschriften vorge-
nommen werden. Nach der Installation der optio-
nalen Leistungseinheit und des Steuergeräts ist der
verantwortliche Monteur verpflichtet, dem Benutzer
die mitgelieferte Installations- und Bedienungsanlei-
tung auszuhändigen und der Person, die den Ofen
und das Steuergerät bedient, eine entsprechende
Schulung zu geben.
2.1. Montage der optionalen Leistungseinhei-
ten LTY17 und LTY17C
Bringen Sie die optionale Leistungseinheit außerhalb
der Saunakabine an einem trockenen Ort mit einer
Umgebungstemperatur von über 0 ºC in der Nähe
des Steuergeräts an einer Wand an. In Abbildung 2
nden Sie Anweisungen zum Öffnen der Abdeckung
der optionalen Leistungseinheit sowie zur Anbrin-
gung an einer Wand.
Die optionalen Leistungseinheiten dürfen nicht
in die Wand eingelassen werden, da dies zu
einer Überhitzung der internen Gerätekomponenten
und daraus resultierenden Schäden führen kann.
Siehe Abbildung 2.
CZ
• El. kamna:
- Harvia Xenio CX170+LTY17
- Harvia Griffin CG170+LTY17
- Harvia Sigma CS110+LTY17
- Harvia C90+LTY17
• Kombinovaná kamna s 1 výparníkem / Kamna+SS20
- Harvia Xenio Combi CX110C+LTY17
- Harvia Griffin Combi CG170C+LTY17
- Harvia Sigma Combi CS110C+LTY17
- Harvia C105S+LTY17
Přídavná jednotka LTY17C je kompatibilní s následujícími
jednotkami Harvia:
• Kombinovanovaná kamna se 2 výparníky / 2 x Kombinová
kamna) / 2 x (kamna+SS20)
- Harvia Xenio Combi CX110C+LTY17C
- Harvia Griffin Combi CG170C+LTY17C
- Harvia Sigma CS110C+LTY17C
- Harvia C105S Logix+LTY17C
Elektrické připojení řídicí jednotky může být provedeno pouze
autorizovaným profesionálním elektrikářem a v souladu s
platnými předpisy. Když je instalace řídicí jednotky dokončena, osoba
zodpovědná za instalaci musí uživateli předat pokyny k montáži a použití,
které jsou dodávány s řídicí jednotkou.
Rovněž musí uživateli poskytnout nezbytné školení ohledně používání
topného tělesa a řídicí jednotky.
2.1. Instalace přídavné jednotky LTY17 a LTY17C
Instalujte jednotku na stěnu mimo saunu, v blízkosti primární
ovládací jednotky, na suché místo s okolní teplotou >0 °C.
Instrukce jak otevřít kryt jednotky a jak jednotku umístit na stěnu
viz obr. 2.
Neinstalujte přídavnou jednotku do výklenku či stěny, může to
způsobit nadměrné přehřívání části jednotky a k poškození jednotky.
Viz obr. 2.
Obr. 2. Otevření krytu jednotku a instalace jednotky na zeď
POKYNY K INSTALACI A POUŽITÍ

EN DE
5
2.2. Electrical connections of power
extension unit LTY17
Figures 6–7 show the electrical connections of the
power extension unit LTY17. For more detailed
installation instructions see the instructions for
installation and use of the selected heater model.
2.2.1. Parallel drive (option)
By using power extension units LTY17 and LTY17C
you can control 2-group electric heaters with Harvia
control units but also two physically separate heat-
ers (gure 3).
In the parallel drive install the temperature sensor
WX232 supplied with the control unit above the
higher-power heater. The overheating protection
for the other heater is carried out with the parallel
drive sensor WX314 (optional). Detailed installation
instructions for the parallel drive sensor WX314 is
delivered with the sensor.
If you want to control Hidden Heater (HH)
with parallel drive please contact the manu-
facturer for further information.
2.2. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17
Abbildungen 6–7 zeigen die elektrischen Anschlüs-
se der optionalen Leistungseinheit LTY17. Weitere
Installationsanweisungen nden Sie in der Installa-
tions- und Gebrauchsanleitung des ausgewählten
Ofenmodells.
2.2.1. Parallelsteuerung (wahlweise)
Mithilfe der optionalen Leistungseinheiten LTY17
und LTY17C können Sie Elektrosaunaöfen mit zwei
Netzanschlussoptionen, jedoch auch zwei physisch
getrennte Saunaöfen mit Harvia-Steuergeräten steu-
ern (Abbildung 3).
Installieren Sie bei Verwendung der Parallelsteu-
erung den mit dem Steuergerät geliefertenTemper-
aturfühler WX232 über dem Ofen mit der höheren
Leistung. Der Überhitzungsschutz für den anderen
Ofen erfolgt durch den Parallelsteuerungsfühler
WX314 (wahlweise). Ausführliche Montageanwei-
sungen für den Parallelsteuerungsfühler WX314
werden mit dem Fühler geliefert.
Wenn Sie den Hidden Heater (HH) mit der
Parallelsteuerung steuern möchten, wenden
Sie sich bitte an den Hersteller, um weitere Informa-
tionen zu erhalten.
Figure 3. Parallel drive of two heaters
Abbildung 3. Parallelsteuerung von zwei Öfen
Heater 1
Ofen 1 Heater 2
Ofen 2
Temperature sensor WX232
Temperaturfühler WX232
Parallel drive sensor WX314 (optional)
Parallelsteuerungsfühler WX314
(wahlweise)
Control panel
Bedienfeld
Power unit
Leistungseinheit
Power extension unit
Optionale
Leistungseinheit
Sauna room Saunakabine Dry area Trockener Bereich
Main switch
Hauptschalter
Data cable Datakabel
2.2.2. Harvia Griffin CG170 or CG170C control unit
Replace the ground terminal inside the power unit
CG170/CG170C with the additional terminal block
delivered with the power extension unit LTY17.
Connection of additional terminal block inside the
power unit is shown in gure 4.
2.2.3. Harvia Xenio CX170 or CX110C control unit
Connect the additional terminal block delivered with
the power extension unit LTY17 inside the power
unit CX170/CX110C. Connection of additional ter-
minal block inside the power unit is shown in gure
5.
2.2.2. Harvia Griffin CG170 oder CG170C
Steuergerät
Ersetzen Sie die Erdungsklemme in der Leistungs-
einheit CG170/CG170C durch die zusätzliche Klem-
menleiste, die mit der optionalen Leistungseinheit
LTY17 geliefert wird. Der Anschluss der zusätzli-
chen Klemmenleiste in der Leistungseinheit wird in
Abbildung 4 gezeigt.
2.2.3. Harvia Xenio CX170 oder CX110C
Steuergerät
Schließen Sie die mit der optionalen Leistungseinheit
LTY17 gelieferte zusätzliche Klemmenleiste in der
Leistungseinheit CX170/CX110C an. Der Anschluss
der zusätzlichen Klemmenleiste in der Leistungsein-
heit wird in Abbildung 5 gezeigt.
CZ
2.2. Elektrické zapojení přídavné jednotky LTY17
Obrázek 6 a 7 ukazuje elektrické zapojení jednotky LTY17.
Pro podrobnější instrukce k zapojení vyhledejte návod k
instalaci u konkrétního topidla.
2.2.1. Paralelní zapojení (volitelné)
Použitím jednotky LTY17 a LTY17C můžete ovládat dvouskupi-
nově zapojená elektrická kamna s ovládací jednotkou Harvia,
ale i dvoje fyzicky oddělená elektrická kamna (viz Obr. 3).
V případě paralelního zapojení instalujte teplotní čidlo WX232
dodávané spolu s jednotkou nad topidlo s vyšším výkonem.
Pojistka přehřátí pro druhé topidlo je součástí paralelně zapo-
jeného čidla WX314 (volitelné). Podrobnější instrukce pro
zapojení paralelního čidla WX314 jsou součástí čidla.
Pokud chcete ovládat kamna Hidden Heater (HH) paralelním
zapojením, kontaktujte výrobce pro další informace.
Paralelně zapojené čidlo WX314 (volitelné)
Teplotní čidlo WX232
Přídavná jednotka
Silová část
Ovládací panel
Datový kabel
Hlavní vypínač
Kamna 1
Kamna 2suchá oblast potírna
2.2.2. Harvia Griffin CG170 či CG170C
Nahraďte svorkovnici uvnitř ovládací jednotky
CG170/CG170C přídavnou svorkovnicí doručenou
spolu s jednotkou LTY17. Zapojení přídavné svorkovnice do
silové části je na obrázku 4.
Připojte přídavnou svorkovnici doručenou spolu s jednotkou
LTY17 do ovládací jednotky CG170/CG170C. Zapojení
přídavné svorkovnice do silové části je na obrázku 5.
2.2.3. Harvia Xenio CX170 či CX110C

EN DE
6
Figure 4. Connection of additional terminal block inside the power unit CG170/CG170C
Abbildung 4. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CG170/CG170C
X10
Figure 5. Connection of additional terminal block inside the power unit CX170/CX110C
Abbildung 5. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CX170/CX110C
X10
2.2.4. Harvia C90 oder CS105S Steuergerät
Die mit der optionalen Leistungseinheit LTY17 gelie-
ferte zusätzliche Klemmenleiste wird für das Steu-
ergerät C90/C105S nicht verwendet.
2.2.4. Harvia C90 or C105S control unit
The additional terminal block delivered with the
power extension unit LTY17 is not used with C90/
C105S control unit.
CZ
Obr. 4. Zapojení přídavné svorkovnice do jednotky CG170/CG170C
2.2.4 Harvia C90 či C105S
Přídavná svorkovnice dodávaná s jednotkou LTY17 se
do těchto jednotek nepoužije.
Obr. 5. Zapojení přídavné svorkovnice do jednotky CX170/CX110C

EN DE
7
Figure 6. Connection of power extension unit LTY17 with control unit CG170 or CX170
Abbildung 6. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät CG170 oder CX170
PEPEKNN WL1 L2 L3 V U
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
max. 17 kWmax. 17 kW
LTY17
CG170/CX170
BB
A
A
A
A
A
ZVR-894/A
POWER SUPPLY
HAUPTZENTRALE
POWER SUPPLY
HAUPTZENTRALE
Heater I/Ofen I
Group I/Gruppe I
Heater II/Ofen II
Group II/Gruppe II
FUSES
SICHERUNGEN
FUSES
SICHERUNGEN
Control
Steuerung
Safety
Sicherheit
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX VERTEILERDOSE
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) Fuses
Sicherungen
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25
CZ
Obr. 6. Zapojení přídavné jednotky LTY17 s jednotkou CG170 či CX170
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
POJISTKY POJISTKY
Pojistková Skříň
ROZVODNÁ KRABICE
Kamna II,
Skupina II Kamna I, Skupina I ROZVODNÁ
KRABICE
Pojistky
Výkon Kabely/pojistky

EN DE
8
Figure 7. Connection of power extension unit LTY17 with control unit C90
Abbildung 7. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät C90
N
L1
L2
L3
A1
A2
A1
A2
UKNPE
L2 UL1N V PE
PE
L3 PE N W
N
L1
L2
L3
WVUPE N NPE U V W
N K2
N
NW U2 L1 L2 L3 V U K1
BB
A
A
A
A
ZVR-895/A
A
max. 9 kWmax. 17 kW
LTY17
C90
POWER SUPPLY
HAUPTZENTRALE
POWER SUPPLY
HAUPTZENTRALE
Heater I/Ofen I
Group I/Gruppe I
Heater II/Ofen II
Group II/Gruppe II
FUSES
SICHERUNGEN
FUSES
SICHERUNGEN
Control
Steuerung
Safety
Sicherheit
JUNCTION BOX
VERTEILERDOSE
JUNCTION BOX VERTEILERDOSE
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) Fuses
Sicherungen
kW min. mm² min. mm² A
0–6,9 5 x 1,5 5 x 1,5 10
7–11 5 x 2,5 5 x 1,5 16
11,1–17 5 x 6 5 x 2,5 25
CZ
Obr. 7. Zapojení přídavné jednotky LTY17 s jednotkou C90
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
Pojistková Skříň
ROZVODNÁ KRABICE
Kamna II,
Skupina II Kamna I,
Skupina I ROZVODNÁ
KRABICE
Výkon Kabely/pojistky
Pojistky
POJISTKY POJISTKY

EN DE
9
A1
A2
A1
A2
PE N K U
L2
U L1N VWPE L3 PE N
N N PW1 P A1 PEPEKNN UL1 L2 L3 V W
PE N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
max. 11 kWmax. 17 kW
LTY17
CG170C/CX110C
C
A
A
A
C
BB
Y05-0097/A
FUSES
SICHERUNGEN
POWER SUPPLY
HAUPTZENTRALE
Safety
Sicherheit
Control
Steuerung
FUSES
SICHERUNGEN
Group II/Gruppe II
Combi heater II/Combi-Ofen II
Group I/Gruppe I
Combi heater I/Combi-Ofen I
POWER SUPPLY
HAUPTZENTRALE
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE JUNCTION BOX
Figure 12. Connection of power extension unit LTY17 with control unit CG170C or CX110C
Abbildung 12. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät CG170C oder CX110C
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) CFuses/Sicherungen
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25
CZ
Obr. 12. Zapojení přídavné jednotky LTY17 s jednotkou CG170C či CX110C
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
ROZVODNÁ
KRABICE
ROZVODNÁ KRABICE
Pojistková Skříň
Výkon Kabely/pojistky
Pojistky
Kombi kamna II,
Skupina II Kombi kamna I, Skupina I
POJISTKY POJISTKY

EN DE
10
A1
A2
A1
A2
PE N K U
L2
U L1N VWPE L3 PE N
PE N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
KN N PW1 P A1NN UL1 L2 L3 V W
max. 10,5 kWmax. 17 kW
LTY17
C105S
C
C
A
A
C
B
B
Y05-0098/A
PE
FUSES
SICHERUNGEN
POWER SUPPLY
HAUPTZENTRALE
Safety
Sicherheit
Control
Steuerung
FUSES
SICHERUNGEN
Group II/Gruppe II
Heater II/Ofen II
Group I/Gruppe I
Heater I/Ofen I
POWER SUPPLY
HAUPTZENTRALE
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE JUNCTION BOX
Figure 13. Connection of power extension unit LTY17 with control unit C105S
Abbildung 13. Anschluss der optionalen Leistungseinheit LTY17 mit Steuergerät C105S
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) CFuses/Sicherungen
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25
CZ
Obr. 13. Zapojení přídavné jednotky LTY17 s jednotkou C105S
Pojistková Skříň
POJISTKY POJISTKY
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
ROZVODNÁ
KRABICE
ROZVODNÁ KRABICE
Výkon Kabely/pojistky Pojistky
Kamna II,
Skupina II Kamna I, Pojistka I

EN DE
11
2.3. Electrical connections of power
extension unit LTY17C
Figures 10–11 show the electrical connections of
the power extension unit LTY17C. For more detailed
installation instructions see the instructions for
installation and use of the selected heater model.
2.3.1. Harvia Griffin Combi CG170C control unit
Replace the ground terminal inside the power unit
CG170C with the additional terminal block delivered
with the power extension unit LTY17C. Connection
of additional terminal block inside the power unit is
shown in gure 8.
2.3.2. Harvia Xenio Combi CX110C control unit
Connect the additional terminal block delivered with
the power extension unit LTY17C inside the power
unit CX110C. Connection of additional terminal
block inside the power unit is shown in gure 9.
2.3.3. Harvia C105S Logix control unit
The additional terminal block delivered with the
power extension unit LTY17C is not used with
C105S Logix control unit. See electrical connec-
tions in gure 11.
Figure 9. Connection of additional terminal block inside the power unit CX110C
Abbildung 9. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CX110C
Figure 8. Connection of additional terminal block inside the power unit CG170C
Abbildung 8. Anschluss der zusätzlichen Klemmenleiste in der Leistungseinheit CG170C
X7
X7
2.3. Elektrische Anschlüsse der optionalen
Leistungseinheit LTY17C
Abbildungen 10–11 zeigen die elektrischen An-
schlüsse der optionalen Leistungseinheit LTY17C.
Weitere Installationsanweisungen nden Sie in der
Installations- und Gebrauchsanleitung des ausge-
wählten Ofenmodells.
2.3.1. Harvia Griffin Combi CG170C Steuergerät
Ersetzen Sie die Erdungsklemme in der Leistungsein-
heit CG170C durch die zusätzliche Klemmenleiste,
die mit der optionalen Leistungseinheit LTY17C ge-
liefert wird. Der Anschluss der zusätzlichen Klem-
menleiste in der Leistungseinheit wird in Abbildung
8 gezeigt.
2.3.2. Harvia Xenio Combi CX110C Steuergerät
Schließen Sie die mit der optionalen Leistungsein-
heit LTY17C gelieferte zusätzliche Klemmenleiste in
der Leistungseinheit CX110 an. Der Anschluss der
zusätzlichen Klemmenleiste in der Leistungseinheit
wird in Abbildung 9 gezeigt.
2.3.3. Harvia C105S Logix Steuergerät
Die mit der optionalen Leistungseinheit LTY17C ge-
lieferte zusätzliche Klemmenleiste wird für das Steu-
ergerät C105S Logix nicht verwendet. Die Schalt-
verbindungen sind in Abbildung 11 dargestellt.
CZ
Obr. 8. Zapojení přídavné svorkovnice do jednotky CG170C
Obr. 9. Zapojení přídavné svorkovnice do jednotky CX110C
2.3. Elektrické zapojení silové části jednotky LTY17C
2.3.1. Ovládací jednotka Harvia Griffin Combi CG170C
2.3.2. Ovládací jednotka Harvia Xenio Combi CX110C
2.3.3. Ovládací jednotka Harvia C105S Logix
Obrázky 10-11 ukazují schéma elektrického zapojení
přídavné jednotky LTY17C. Pro detailnější instrukce k
zapojení vyhledejte instrukce u konkrétního modelu
kamen.
Vyměňte svorkovnici v silové části jednotky CG170C se svor-
kovnicí dodanou spolu s ovládací jednotkou LTY17C. Zapojení
přídavné svorkovnice do silové části ukazuje obr. 8.
Zapojte svorkovnici dodanou spolu s ovládací jednotkou LTY17C
do silové části jednotky CX110C.
Zapojení přídavné svorkovnice do silové části ukazuje obr. 9.
Přídavná svorkovnice dodávaná s jednotkou LTY17C se s jednot-
kou C105S Logix nepoužívá. Viz schéma elektrického zapojení
viz obr. 11.

EN DE
12
Figure 10. Connection of power extension unit LTY17C with control unit CG170C or CX110C
Abbildung 10. Anschluss der optionalen Leistungseinheit LTY17C mit Steuergerät CG170C oder CX110C
A1
A2
A1
A2
P PA1PE N K U
L2
UW1 L1N VWPE L3 PE N Wa
N N PW1 P A1 PEPEKNN UL1 L2 L3 V W
PW1PE N N N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
A1
A2
max. 11 kWmax. 17 kW
LTY17C
CG170C/CX110C
max. 10 A
C
A
A
C
C
BB
ZVR-897/A
FUSES
SICHERUNGEN
POWER SUPPLY
HAUPTZENTRALE
Safety
Sicherheit
Control
Steuerung
Fuse
(slow)
Sicherung
(langsam)
FUSES
SICHERUNGEN
Group II/Gruppe II
Combi heater II/Combi-Ofen II
Group I/Gruppe I
Combi heater I/Combi-Ofen I
POWER SUPPLY
HAUPTZENTRALE
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE JUNCTION BOX
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) CFuses/Sicherungen
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25
CZ
Obr. 10. Zapojení přídavné jednotky LTY17C s jednotkou CG170C či CX110C
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
ROZVODNÁ
KRABICE
ROZVODNÁ KRABICE
Výkon Kabely/pojistky Pojistky
Kombi kamna II,
Skupina II Kombi kamna II, Skupina II
Pojistková Skříň
POJISTKY POJISTKY

EN DE
13
Figure 11. Connection of power extension unit LTY17C with control unit C105S
Abbildung 11. Anschluss der optionalen Leistungseinheit LTY17C mit Steuergerät C105S
A1
A2
A1
A2
P PA1PE N K U
L2
UW1 L1N VWPE L3 PE N Wa
PW1PE N N N U V W WVUN WVUNNNPE W1 P
N
L1
L2
L3 N
L1
L2
L3
A1
A2
KN N PW1 P A1NN UL1 L2 L3 V W
max. 11 kWmax. 17 kW
LTY17C
C105S
max. 10 A
C
C
A
A
C
B
B
ZVR-896/A
PE
FUSES
SICHERUNGEN
POWER SUPPLY
HAUPTZENTRALE
Safety
Sicherheit
Control
Steuerung
Fuse
(slow)
Sicherung
(langsam)
FUSES
SICHERUNGEN
Group II/Gruppe II
Combi heater II/Combi-Ofen II
Group I/Gruppe I
Combi heater I/Combi-Ofen I
POWER SUPPLY
HAUPTZENTRALE
VERTEILERDOSE
JUNCTION BOX
VERTEILERDOSE JUNCTION BOX
Output
Leistung
Cables/fuses
Kabel/Sicherungen
AB(H07RN-F) CFuses/Sicherungen
kW min. mm² min. mm² min. mm² A
0–6,9 5 x 1,5 7 x 1,5 7 x 1,5 10
7–11 5 x 2,5 7 x 1,5 7 x 2,5 16
11,1–17 5 x 6 7 x 2,5 7 x 6 25
CZ
Obr. 11. Zapojení přídavné jednotky LTY17C s jednotkou C105S
ZDROJ NAPĚTÍ ZDROJ NAPĚTÍ
ROZVODNÁ
KRABICE
ROZVODNÁ KRABICE
Výkon Kabely/pojistky
Pojistková Skříň
Jistič
(pomalý)
Kombi kamna II,
Skupina II Kombi kamna II,
Skupina II
POJISTKY POJISTKY

IT
14
1 2 3
1 Relay Relais ZSL-760
2 Contactor Kontaktor ZSK-778
3 LTY parallel drive sensor LTY-Parallelsteuerungsfühler WX314
3. SPARE PARTS 3. ERSATZTEILE
NÁHRADNÍ DÍLY
Relé
Stykač
LTY senzor paralelního zapojení
