HD Rehab 95836-1 User manual
TILLVERKARE: Hantverksdesign & Rehabiliteringsprodukter AB
Tryffelslingan 4, SE-181 57 Lidingö
tel. 08-767 04 80 fax. 08-767 50 00
www.hdrehab.se [email protected]
Rev. A
Sida 1 (1)
Bruksanvisning /
Monteringsanvisning
Adapter bålstödsfäste
- För HD Balance med smalt ryggsystem
Art.nr: 95836
Senast ändrad: 2013-09-20

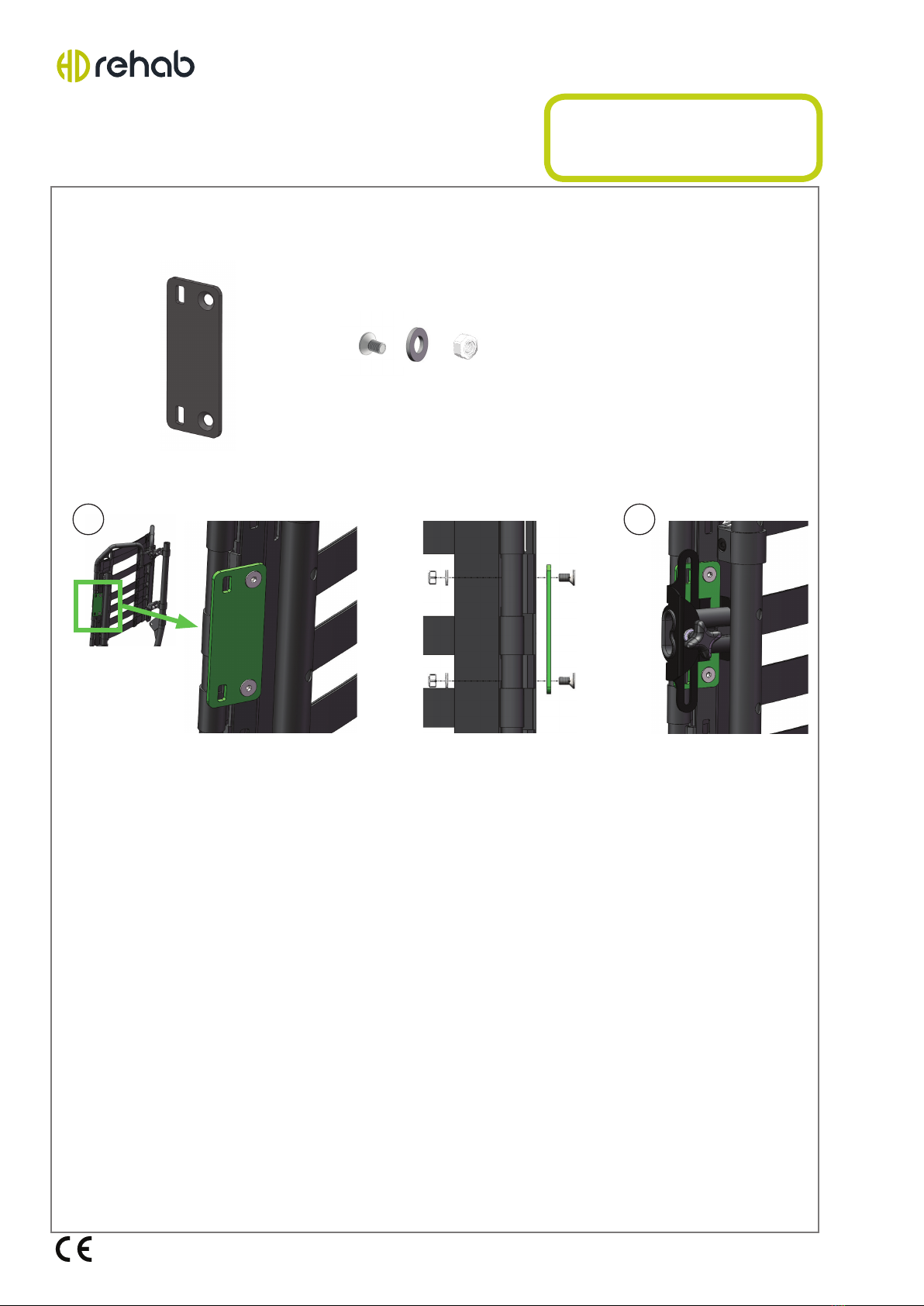

Ingående delar:
Montering
1. Placera adapterplåten på önskad höjd längs ryggens sida och passa in mot lämpliga
hål. Fäst med de medföljande skruvarna enligt bilderna ovan.
2. Montera därefter bålstödsfästet i de två spåren på adapterplåten. Skruvar till detta
medföljer bålstödsfästet.
Användning och skötselråd
Används för att möjliggöra montering av bålstöd på HD Balance utrustad med smalt ryggsystem
(-4cm). Bålstöden hamnar ca 20mm längre ut åt sidan jämfört med ett ryggsystem i standardbredd.
Torkas av med tvål och vatten vid behov.
1 x 2 x
1 2
Page 1 (1)
User manual /
Assembly instructions
MANUFACTURER: Hantverksdesign & Rehabiliteringsprodukter AB
Tryffelslingan 4, SE-181 57 Lidingö, Sweden
tel. +46 8 767 04 80 fax. +46 8 767 50 00
www.hdrehab.se [email protected]
Parts included:
Assembling
1. Position the adapter plate in the desired height along the side of the back frame.
Choose suitable holes and mount with the supplied screws.
2. Mount the thorasic support bracket in the two slots on the adapter plate. Screws are
supplied together with the thorasic support.
Use and Care instructions
The adapter makes it possible to use thorasic supports on HD Balance wheelchairs that have a nar-
row back system (-4cm). The thorasic supports will be positioned about 20mm wider compared to a
back system with standard width.
Can be cleaned by wiping with soap and water. It can also be disinfected with hand sanitizer. For
further information, see the Maintenance Instructions, art. no. 95730-1.
Rev. A
Latest revision: 2013-09-20
Art.no. 95836-1
Adapter thorasic support bracket
- HD Balance with narrow back system
1 x 2 x
1 2
