Hein FANTASY NEO L User manual

FANTASY.NEO.L-R-S.11.2020W
Hein & spol. - keramické závody, spol. s r.o.
Montageanleitung
Kachelöfen
FANTASY NEO L / R / S
Assembly manual
Tiled stove
FANTASY NEO L / R / S
Guide de montage
Poêle en céramique
FANTASY NEO L / R / S
Manuale di montaggio
Stufa di maiolica
FANTASY NEO L / R / S
IT
DE
FR
EN

FANTASY.NEO.L-R-S.11.2020W
N3
DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
2/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
L2 R2
N1
D1 D2
D3

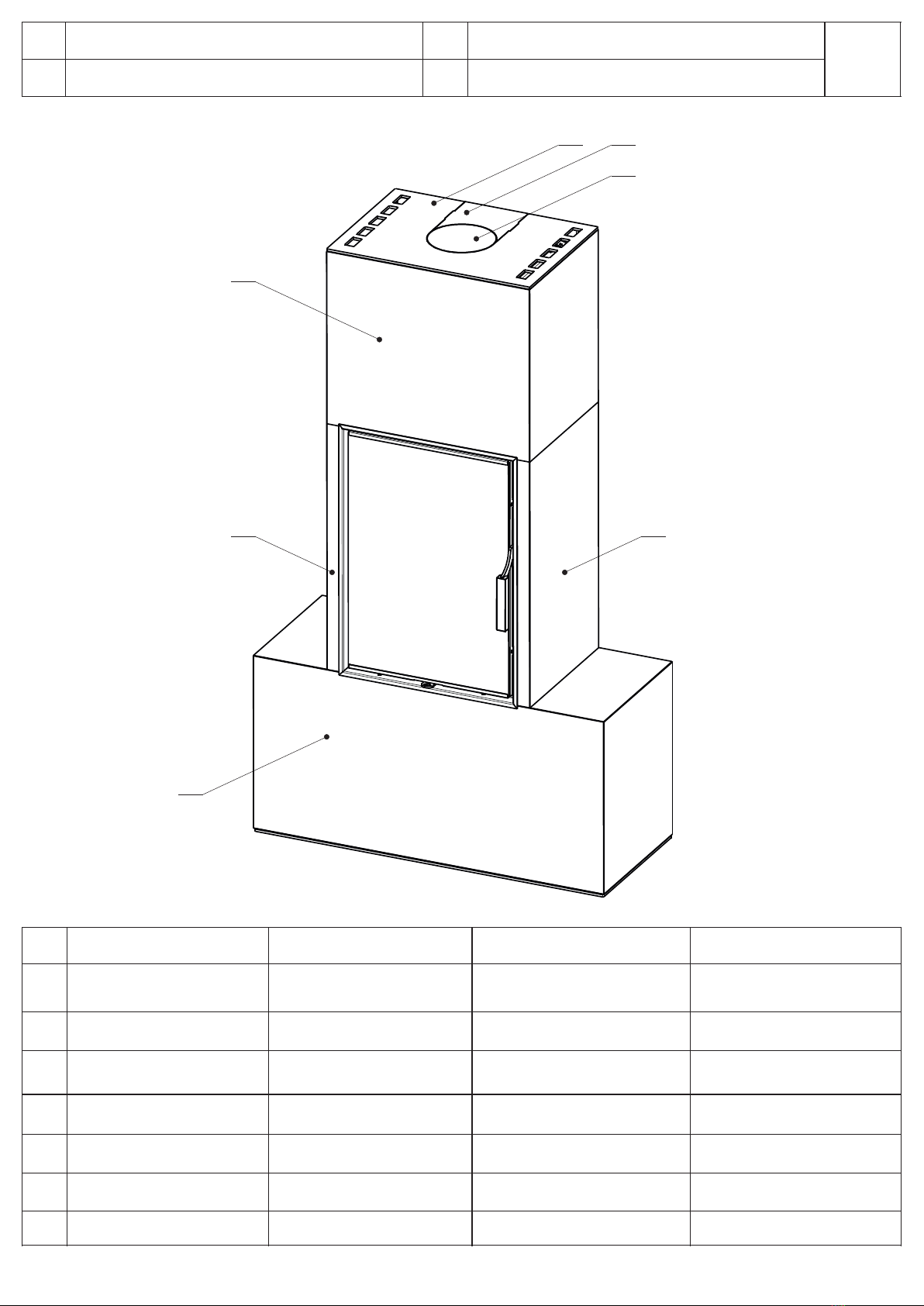

DE
EN
FR
IT
D1
Oberer Deckel
Upper lid
Couvercle en supérieur
Copertura superiore
D2
Hintere Deckelkappe
Rear lid
Couvercle arrière
Cofano posteriore copertura
D3
Obere Abdeckung
Upper covering lid
Couvercle de fermeture
supérieur
Copertura piccola superiore
N1
Keramikblock Nr. 1
Ceramic block No. 1
Bloc de céramique nº 1
Blocco ceramica n. 1
L2
Linker Keramikblock Nr. 2
Ceramic block left No. 2
Bloc de céramique gauche nº 2
Blocco ceramica sinistra n. 2
R2
Rechter Keramikblock Nr. 2
Ceramic block right No. 2
Bloc de céramique droite nº 2
Blocco ceramica destra n. 2
N3
Keramikblock Nr. 3
Ceramic block No. 3
Bloc de céramique nº 3
Blocco ceramica n. 3

A´
A - A´
DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
3/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
Ø 170
131
400
Ø 125
950
1
A
FANTASY.NEO.L-R-S.11.2020W

2a

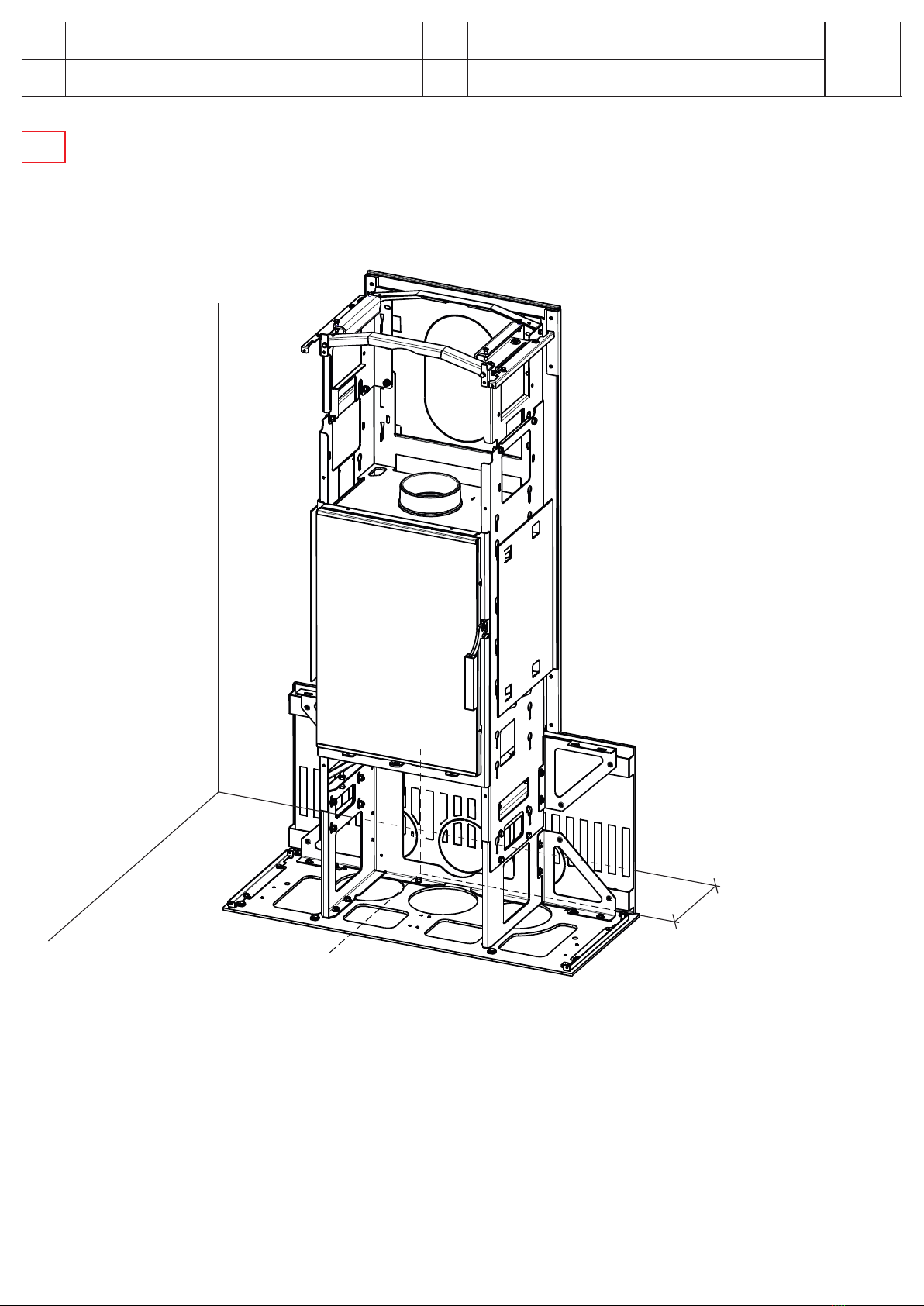

2
DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
4/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
5/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
3a
3
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
6/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
4
4b
4b
4a
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
7/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
5c
5
5b
5b
5a
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
8/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
6
6a
6b
6b
6c
6d
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
9/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
7
7c
7d
7b
7a
FANTASY.NEO.L-R-S.11.2020W

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
10/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S
FANTASY.NEO.L-R-S.11.2020W

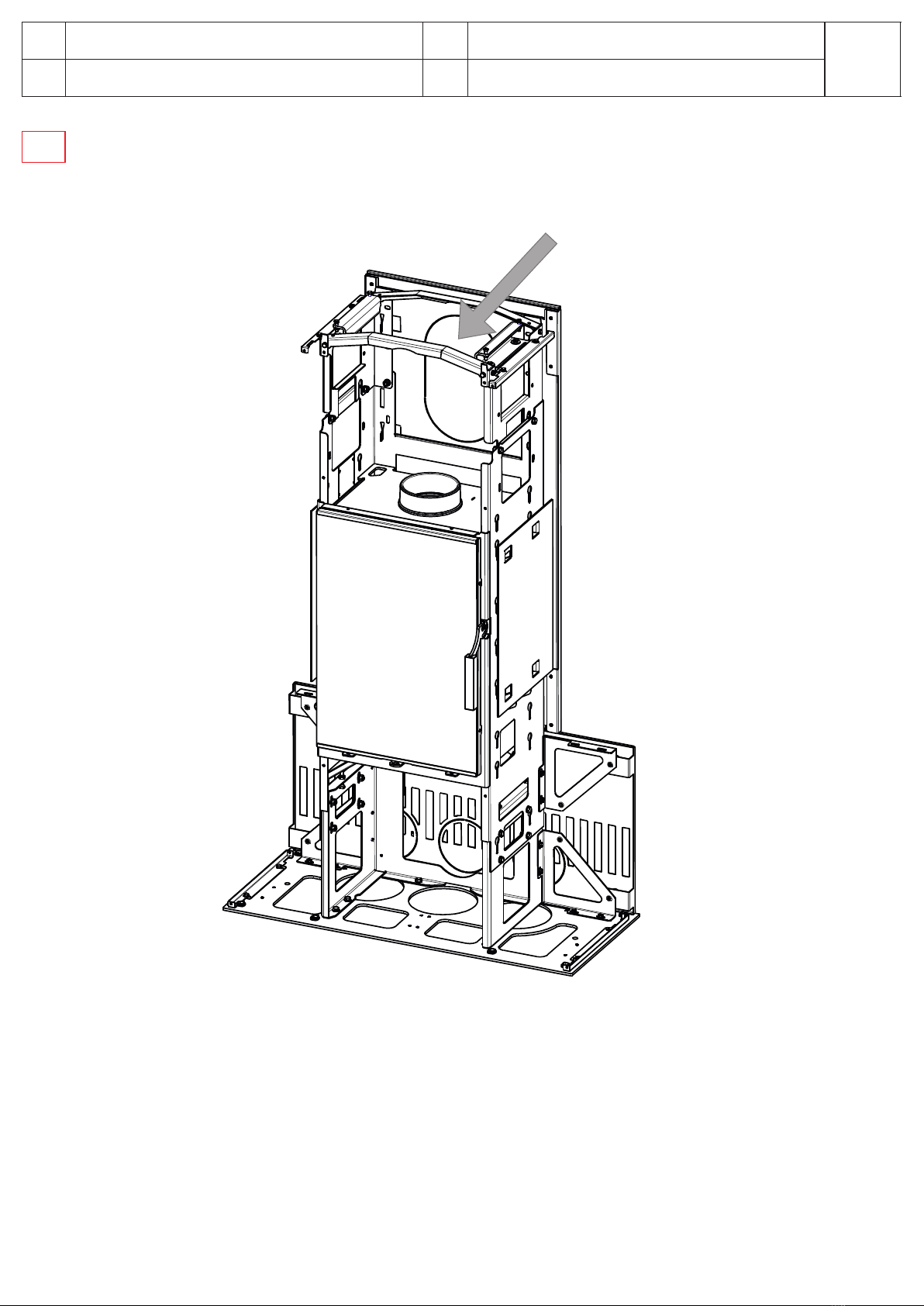

1
3
DE
Einsetzen des Rauchrohres .siehe 3a
EN
Installing the uptake - .see 3a
FR
Installation du conduit de fumée ( )voir 3a
IT
Collocazione del condotto fumi - .vedi 3a
2
DE
Übertragen der senkrechten Achse der Kamineinmündung auf den Fußboden für die genaue Aufstellung des Kamins,
Abmessung des gewünschten Abstands des Kamins von der Wand , weiterhin Kontrolle des Bodens auf Ebenheit und siehe 2a
Aufstellen des Kamineinsatzes
EN
Transfer of the vertical axis of the chimney connection to the floor for an exact installation of the stove, measuring the required
distance of the stove from the rear wall - , making sure the floor is leveled and placing the stove insert. see 2a
FR
Transfert de l'axe vertical de l'entrée dans la cheminée sur le plancher pour un positionnement précis du foyer, mesure de la
distance requise entre le foyer et le mur arrière ( ), puis vérification du niveau du sol et mise en place de l'insert.voir 2a
IT
Spostamento dell'asse verticale, terminazione nel camino sul pavimento per una precisa installazione del camino, misurazione
della distanza richiesta del camino dalla parete posteriore - ; e inoltre controllo della linearità del pavimento e vedi 2a
installazione dell'inserto camino.
DE
Vor der Montage - Zustandskontrolle der Verpackung und des eigentlichen Produkts, bei Beschädigung sofort beim Lieferer
reklamieren. Der Kamineinsatz ist (auf einem Untersatz befestigt) - . Definition der es ist nötig diese 2 Schrauben abschrauben
Maße für die Aufstellung des Kachelkamins und der Maße für die Zentralluftzufuhr aus dem Boden.
EN
Prior to assembly - inspection of the condition of the packaging and of the actual product. In the case of any defects, the transport
provider shall be immediately notified. The stove insert (attached to the pallets) - . it is necessary to loosen the two fixing screws
Definition of the dimensions for installing the tiled stove and the dimension of the central air intake opening from the floor.
FR
Avant le montage - contrôle de l'état de l'emballage et du produit lui-même, en cas de dommage, effectuer une réclamation
immédiatement auprès du transporteur. L'insert (fixé sur un socle) et - . Définition des il nécessaire desserrer les vis de fixation
dimensions pour le positionnement du foyer en céramique et dimensions de l'ouverture pour l'entrée d'air centrale dans le plancher.
IT
Prima del montaggio - controllo delle condizioni della confezione e del prodotto (in caso di danni sporgere reclamo dal
trasportatore). L'inserto camino (fissato sul basamento) - . Definizione delle dimensioni è necessario allentare le viti di fissaggio
per l'installazione del camino e dimensione dell'apertura per l'afflusso centrale di aria dal pavimento.
4
DE
Aufsetzen des Keramikblocks N1 . Montage des Keramikblocks . siehe 4a siehe 4b
EN
Installing ceramic block N1 - . see 4a, 4b
FR
Installation du bloc de céramique N1 ( ). voir 4a, 4b
IT
Collocazione del blocco ceramica N1 - . vedi 4a, 4b

DE
Montageanleitung FANTASY NEO L / R / S
EN
Assembly manual FANTASY NEO L / R / S
11/13
FR
Guide de montage FANTASY NEO L / R / S
IT
Manuale di montaggio FANTASY NEO L / R / S

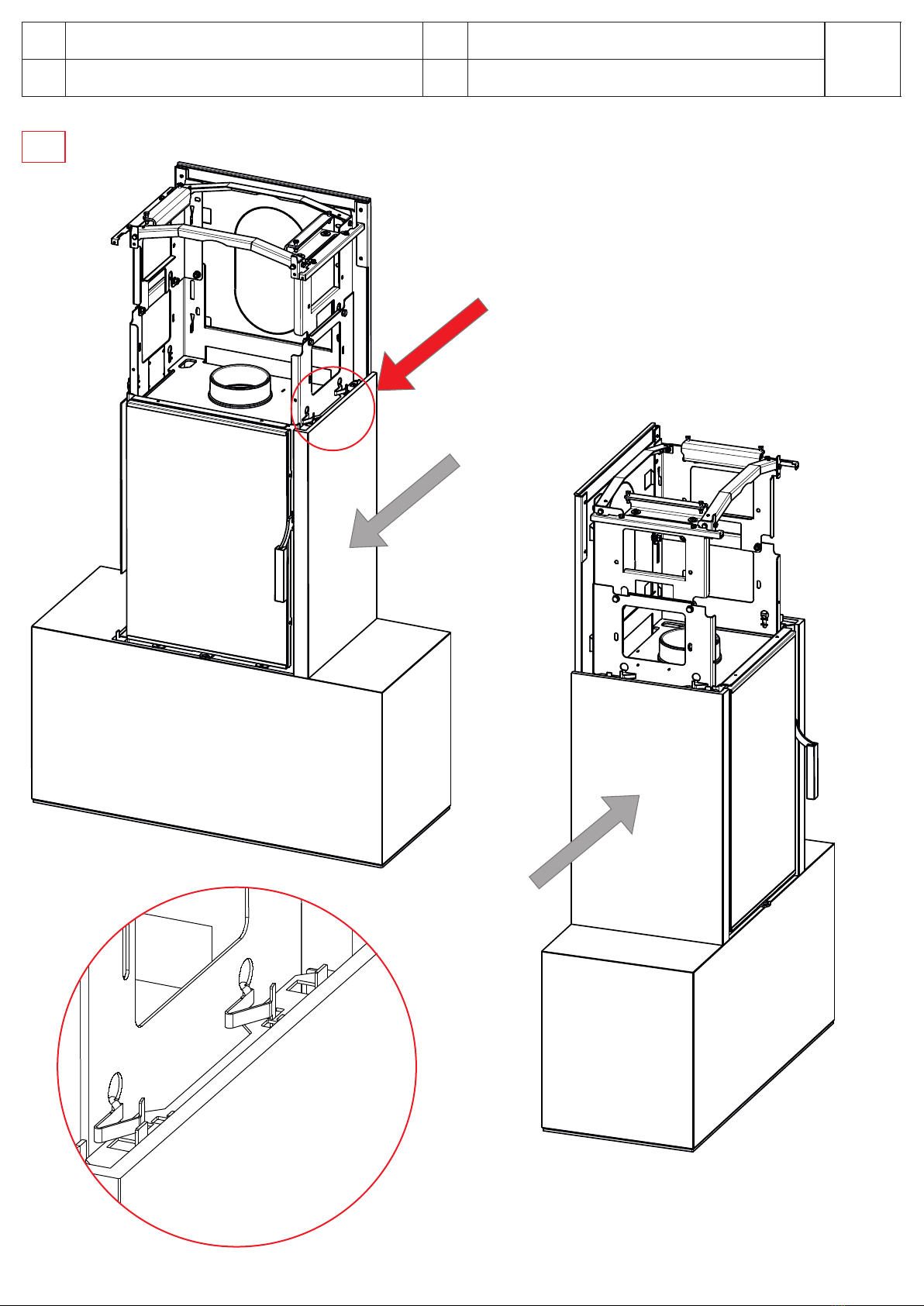

5
DE
Aufsetzen und Montage des richtigen Keramikblocks R2 und anschließend aufsetzen und Montage des linken siehe 5a, 5b
Keramikblocks L2 .siehe 5c
EN
Installing right ceramic block R2 - and subsequent Installing left ceramic block L2 - .see 5a, 5b see 5c
FR
Installation du bloc de céramique droite R2 ( ), puis installation du bloc de céramique gauche L2 ( ).voir 5a, 5b voir 5c
IT
Collocazione del blocco ceramica destra R2 - e successivamente collocazione del blocco ceramica sinistra L2 - .vedi 5a, 5b vedi 5c
6
DE
Aufsetzen uns Montage des Keramikblocks N3 und Befestigungsschrauben anziehen ( ). Die Distanzschrauben siehe 6a siehe 6b
( ) links und rechts für die Ebene der Oberseite der Abdeckung einstellen. Einlegen des Deckels .siehe 6c siehe 6d
EN
Installing ceramic block N3 - and tightening the fixing screws ( ). The spacer screws ( ) on the left and right side see 6a see 6b see 6c
to adjust the plane of the top lid. To locate the lid .see 6d
FR
Installation du bloc de céramique N3 ( ) et en serrant les vis de fixation, ( ). Les vis d'entretoise ( ) sur le côté voir 6a voir 6b voir 6c
gauche et à droite pour ajuster le plan du couvercle supérieur. Installation du couvercle ( ).voir 6d
IT
Collocazione del blocco ceramica N3 - e stringendo le viti di fissaggio, ( ). Le viti del distanziatore a sinistra vedi 6a vedi 6b vedi 6c
ea destra per regolare il piano del coperchio superiore. Installazione del coperchio .vedi 6d
7
DE
Rauchrohrabgang hinten ( ) oder oben ( ) . Einbau des Türrahmens .siehe 7a, 7b siehe 7c siehe 7d
EN
Rear ( ) or Upper ( ) uptake outlet. Door frame assembly - .see 7a,7b see 7c see 7d
FR
Sortie arrière ( ) ou supérieure ( ) du conduit de fumée. Montage du cadre de porte ( ).voir 7a, 7b voir 7c voir 7d
IT
Uscita posteriore ( ) o superiore ( ) del condotto fumi. Montaggio del telaio dello sportello - .vedi 7a, 7b vedi 7c vedi 7d
FANTASY.NEO.L-R-S.11.2020W

130
Ø125
204
FANTASY NEO S
1607
477
Ø149
460
950
400
200 550 200

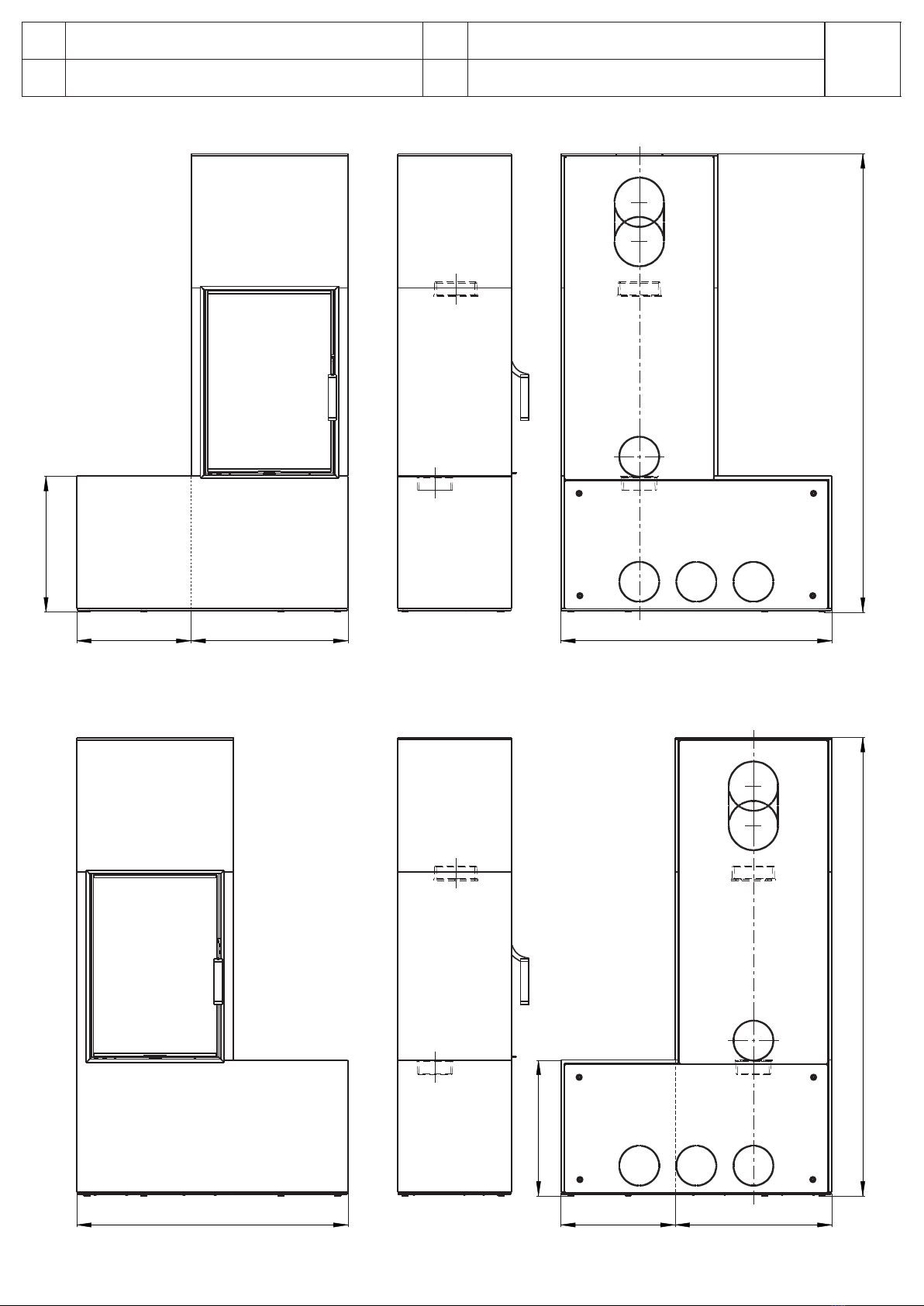

DE
Maßzeichnung
EN
Dimensional drawing
12/13
FR
Croquis des dimensions
IT
Stufa a piastrelle SPIRIT
FANTASY.NEO.L-R-S.11.2020W

FANTASY NEO L
FANTASY NEO R
1607
477
400 550
550
1607
477
400
950
950
DE
Maßzeichnung
EN
Dimensional drawing
13/13
FR
Croquis des dimensions
IT
Stufa a piastrelle SPIRIT
FANTASY.NEO.L-R-S.11.2020W
