HELVAR 492 User manual

DALI Supply Output: None
DALI consumption: 2 mA
Housing: White plastic (polycarbonate)
Weight: 52 g
IP rating: IP 30
Ambient temperature: 0°C to +40°C
Storage temperature: −10°C to +70°C
Relative humidity: Max 90%, noncondensing
Emission: EN 55015 Immunity: EN 61547 Safety: EN 61347-2-11
Environment: Complies with WEEE and RoHS directives
Relay contacts:
Voltage:
Isolation:
Maximum load:
High inrush, single-pole, single-throw (SPST) latching relay.
250 V
4 kV
16 A
For ballasts, quantity is limited by MCB – refer to manufacturer’s data.
Relay connections: 0.5 mm2– 1.5 mm2stranded; 0.5 mm2– 2.5 mm2solid core
Strip length: 8.5 mm to 9.5 mm.
DALI connections: 0.5 mm2– 1.5 mm2stranded or solid core.
Strip length: 8.5 mm to 9.5 mm.
DALI cabling must be 230 V mains rated.
Technical Data: Helvar 492 Power Relay Unit
DA+
DA -
DALI
21.2
118
100
110
40
4.4
~ 9 mm
≤1.5 mm²
≤1.5 mm²
≤ 2.5 mm²
~ 9 mm
≤ 1.5 mm²

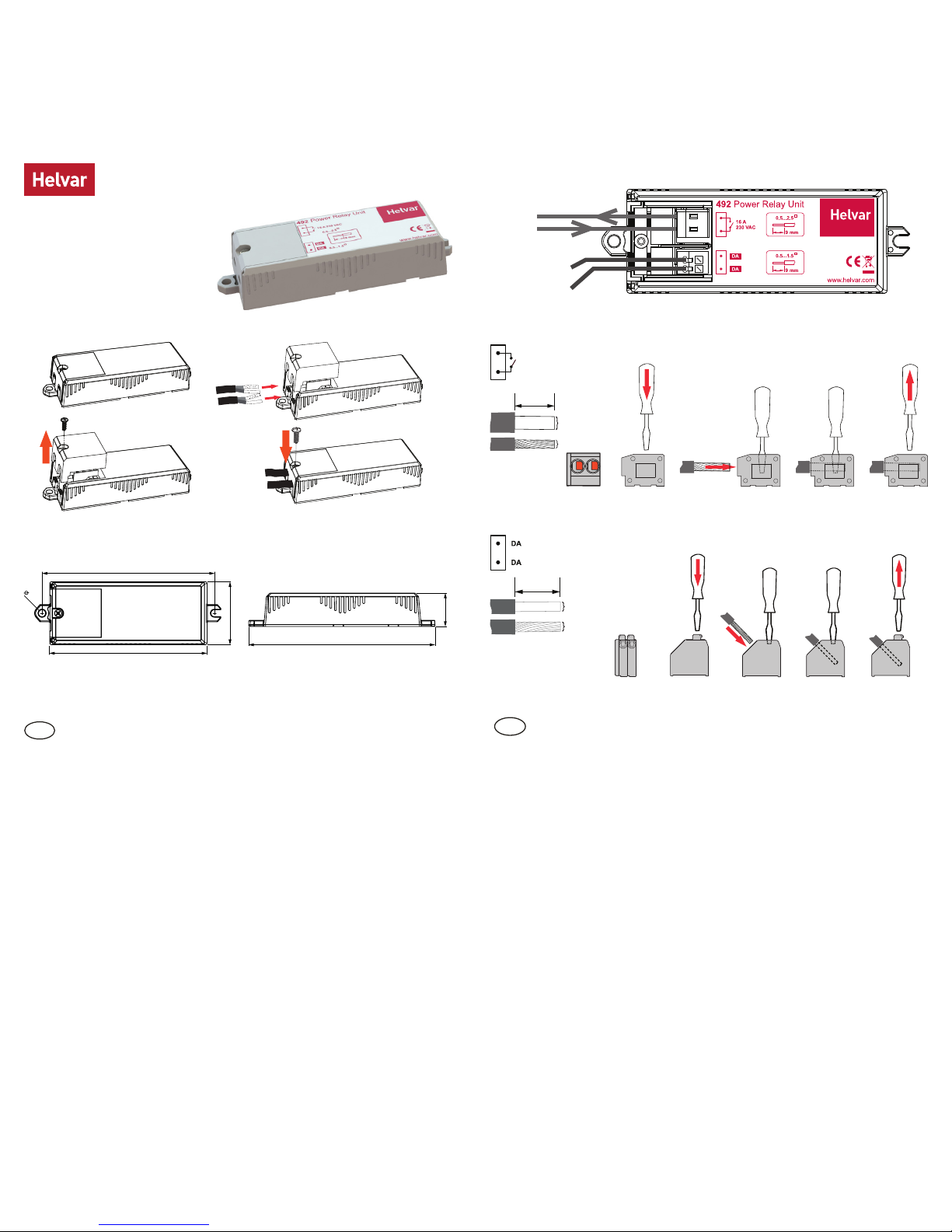

492 Single-Channel DALI Relay Unit
Installation guide
Installationsanleitung
Asennusohje
Guida all’installazione
Guide d’installation
Installationsanvisning
1.
4.
3.
2.
EN
1 2 3 4
1 2 3 4
DE
Technische Daten: Helvar 492 Leistungsschaltmodul
Belastung Relaiskontakte:
Spannung:
Isolation:
Maximum Last:
Für hohe Einschaltströme ausgelegt, Schließerkontakt verriegelt.
250 V
4 kV
16 A
Für Vorschaltgeräte, Anzahl ist begrenzt durch den Leitungsschutzautomaten.
Anschluss Schaltkontakt: 0,5 mm2– 1,5 mm2verseilt; 0,5 mm2– 2,5 mm2massiv.
Abisolierlänge: 8,5 mm bis 9,5 mm.
Anschluss DALI: 0,5 mm2– 1,5 mm2massiv oder verseilt.
Abisolierlänge: 8,5 mm – 9,5 mm.
Alle DALI-Leitungen müssen netzspannungsfest ausgelegt sein.
DALI-Versorgung: Keine
DALI Verbrauch: 2 mA
Gehäuse: Weißer Kunststoff (Polycarbonat)
Gewicht: 52 g
IP-Klasse: IP 30
Umgebungstemperatur: 0°C bis +40°C
Lagertemperatur: −10°C bis +70°C
Relative Luftfeuchtigkeit: Max. 90%, nicht kondensierend
Störaussendung: EN 55015 Störfestigkeit: EN 61547 Sicherheit: EN 61347-2-11
Umwelt: In Übereinstimmung mit WEEE und RoHS Richtlinie.

Relè:
Tensione:
Isolamento:
Carico massimo:
Relè bistabile unipolare (SPST)
250 V
4 kV
16 A
Il numero di reattori elettronici dipende dal magnetotermico di protezione; si faccia riferimento ai
dati del costruttore degli stessi.
Connessioni relè: 0,5 mm2– 1,5 mm2flessibile; 0,5 mm2– 2,5 mm2cavo rigido.
Lunghezza di spelatura: 8,5 mm – 9,5 mm.
Reläer:
Max. spänning:
Isolering:
Maximal belastning:
Hög stötströmstålighet, enpolig slutande (SPST) relä
250 V
4 kV
16 A
Mängden belastningar är begränsad av MCB: se tillverkarens specifikationer.
Reläanslutningar: 0,5 mm2– 1,5 mm2enkelledare; 0,5 mm2– 2,5 mm2flertrådig
Avskalningslängd: 8,5 mm – 9,5 mm.
DALI-anslutningar: 0,5 mm2– 1,5 mm2flertrådig eller enkelledare.
Avskalningslängd: 8,5 mm – 9,5 mm.
DALI-kablage som ansluts skall avsedd för 230V nätspänning.
Connessioni DALI: 0,5 mm2– 1,5 mm2cavo rigido o flessibile.
Lunghezza di spelatura: 8,5 mm – 9,5 mm.
Il cablaggio DALI deve essere a isolamento di rete.
Uscita di alimentazione DALI: Nessuno
Assorbimento DALI: 2 mA
Involucro e Classificazione IP: Bianco policarbonato. IP 30
Peso: 52 g
Temp. ambiente: 0°C a +40°C
Temp. d’immagazzinamento: −10°C a +70°C
Umidità relativa: Max 90%, senza condensa
Emissioni: EN 55015 Immunità: EN 61547 Sicurezza: EN 61347-2-11
Ambientali: Soddisfa le WEEE e RoHS.
DALI-strömförsörjning: Ingen
DALI-strömförbrukning: 2 mA
Kapsling: Vit plast (Polycarbonate)
Vikt: 52 g
IP-klass: IP 30
Omgivningstemperatur: 0°C till +40°C
Lagringstemperatur: −10°C till +70°C
Relativ luftfuktighet: Max 90%, icke kondenserande
Emission: EN 55015 Immunitet: EN 61547 Säkerhet: EN 61347-2-11
Miljö: Uppfyller WEEE- och RoHS-krav.
Tekniset tiedot: Helvar 492 Tehorele
Données Techniques: Unité relais 492
Dati Tecnici: Helvar 492 Unità relè
Technical Data: Helvar 492 Reläenhet
Helvar 492
Single-Channel DALI Relay Unit
Installation Guide
Doc. 7860271, issue 3
Date: 2018-01-05
Releen kärjet:
Jännite:
Eristys:
Maksimi kuorma:
Suuren syöksyvirran yksinapainen potentiaalivapaa lukittuva kosketin
250 V
4 kV
16 A
Liitäntälaitteiden määrä rajautuu johdinsuojan mukaan: valmistajan suositusten mukaisesti.
Rele liitännät: 0,5 mm
2
– 1,5 mm
2
monisäikeinen; 0,5 mm
2
– 2,5 mm
2
yksisäikeinen
Kuorintapituus: 8,5 mm – 9,5 mm.
DALI liitännät: 0,5 mm2– 1,5 mm2yksi- tai monisäikeinen.
Kuorintapituus: 8,5 mm – 9,5 mm.
DALI-kaapelin tulee soveltua 230 V jännitteelle.
DALI-teholähde: Ei ole
DALI-virrankulutus: 2 mA
Kotelo & IP-luokka: Valkoinen muovi (Polykarbonaatti). IP30
Paino: 52 g
Käyttölämpotila: 0°C .. +40°C
Säilytyslämpötila: −10°C .. +70°C
Suhteellinen kosteus: 90% maksimi, ei tiivistymistä
Säteily: EN 55015 Häiriösieto: EN 61547 Turvallisuus: EN 61347-2-11
Ympäristösäädökset: Täyttää WEEE ja RoHS säädökset.
Contacts relais:
Tension :
Isolation:
Charge maximale:
Relais unipolaire pour courants d’enclenchement élevés
(SPST)
250 V
4 kV
16 A
Pour les ballasts, la quantité est limitée par le disjoncteur, voir les données du fabricant.
Connexions: 0,5 mm2– 1,5 mm2souple; 0,5 mm2– 2,5 mm2rigide
Longueur de dénudage: 8,5 mm – 9,5 mm
Connexions DALI: 0,5 mm2– 1,5 mm2souple ou rigide.
Longueur de dénudage: 8,5 mm à 9,5 mm.
Les câbles DALI doivent être prévus pour 230 V.
Alimentation de sortie DALI: Aucune
Consommation DALI: 2 mA
Boitier et degré IP: Plastique blanc (polycarbonate). IP30
Poids: 52 g
Température ambiante: 0°C à +40°C
Température de stockage: −10°C à +70°C
Humidité relative: Max 90% pas de condensation
Émission: EN 55015 Immunité: EN 61547 Sécurité: EN 61347-2-11
Environnemental: Compatible avec WEEE et RoHS.
Helvar Ltd
Hawley Mill
Hawley Road
DARTFORD
DA2 7SY
UNITED KINGDOM
www.helvar.com
