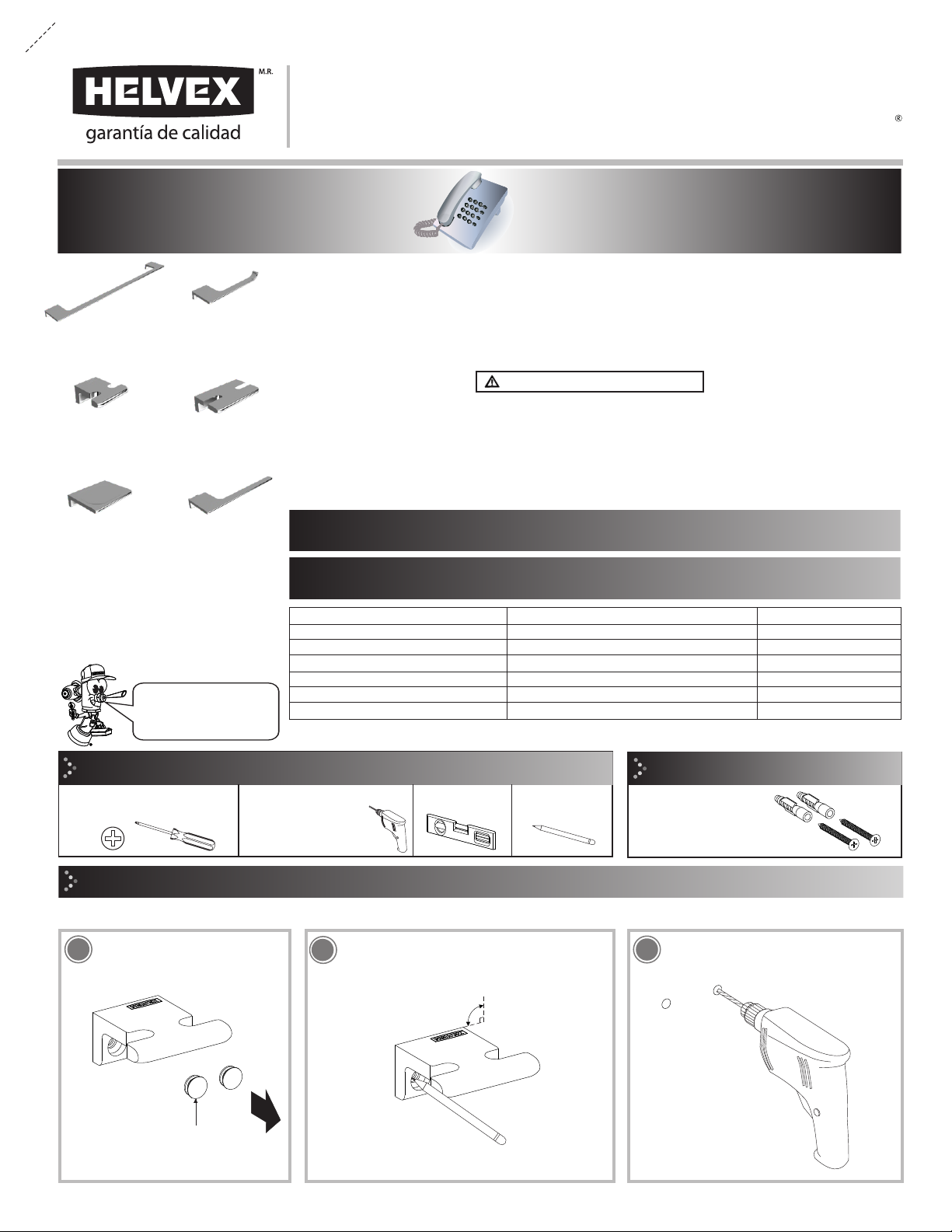

Helvex Access ACC-105 User manual

Accesorios para Baño
Bathroom Accessories
Access
Hola soy Fluxy, te ayudaré
a instalar tu producto.
Hi I'm Fluxy, I'll help you to
install your product.
Instalación General
INSTALLATION GUIDE
1-03-1506-2
/ General Installation
1
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
ACC-106
ACC-106-B
ACC-106-EB
ACC-105
ACC-105-B
ACC-105-EB
ACC-107
ACC-107-B
ACC-107-EB
ACC-108
ACC-108-B
ACC-108-EB
ACC-109
ACC-109-B
ACC-109-EB
ACC-117
ACC-117-B
ACC-117-EB
MODELO / MODEL
Toallero de Barra / Towel Bar
DESCRIPCIÓN / DESCRIPTION ALTURA (cm) / HEIGHT
Portapapel / Paper Holder
ACC-105
ACC-106
ACC-107
ACC-108
ACC-109
ACC-117
*120 (47,2")
Jabonera / Soap Dish *105 (41,3")
Portacepillos /Toothbrush Holder *105 (41,3")
Gancho Sencillo /Robe Hook *165 (64,9")
*120 (47,2")
*50 (19,6")
Herramientas y Materiales Recomendados / Recommended Tools and Materials
drill with Ø ¼” concrete
drill bit
lápiz
pencil
phillips screwdriver
desarmador de cruz taladro con broca para
concreto de Ø ¼”
Toallero Sencillo / Small Towel Bar
Retire las cubiertas de los tornillos. /
Remove the screw covers. 23
* Alturas recomendadas en base a NPT (Nivel de Piso Terminado). /
* Recommended installation height based on FFL (Finished Floor Level).
Alturas Recomendadas para Instalación de Accesorios
Recommended Accessories Installation Heights
Artículos Incluidos en su Producto
Hardware Included in the Product
kit de sujeción
para muro sólido
fixing kit for solid wall
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
nivel
level
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado
This Installation Guide Applies to the Product in any Finishing
cubierta de tornillo
screw cover
Acabados: Finishings:
Cromo Chrome
Blanco White
Ébano Matte Black
B
EB
Para los Modelos: ACC-106, ACC-107, ACC-108, ACC-109, ACC-117/ For the Models:
90°
Coloque el accesorio, nivele y marque los barrenos
en la pared. / Place the accesory, level and mark
the holes on the wall.
Barrene con broca para concreto de Ø 1/4”. /
Drill with a Ø 1/4" concrete drill bit.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx

4Inserte los taquetes (incluidos) y
enrosque las pijas (incluidas) para
fijar el accesorio. / Insert the anchors
(included) and screw the screws
(included) to fix the accesory.
5
6
Nota: Se debe de insertar completamente los
taquetes. No rebajar ni cortar el taquete.
Note: The anchors must be inserted completely.
Do not cut the anchors.
Inserte las cubiertas de los
tornillos. / Insert the screw
covers.
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
Recomendaciones de Limpieza / Cleaning Recommendations
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
