Invacare 9630E Styxo Assembly instructions

1

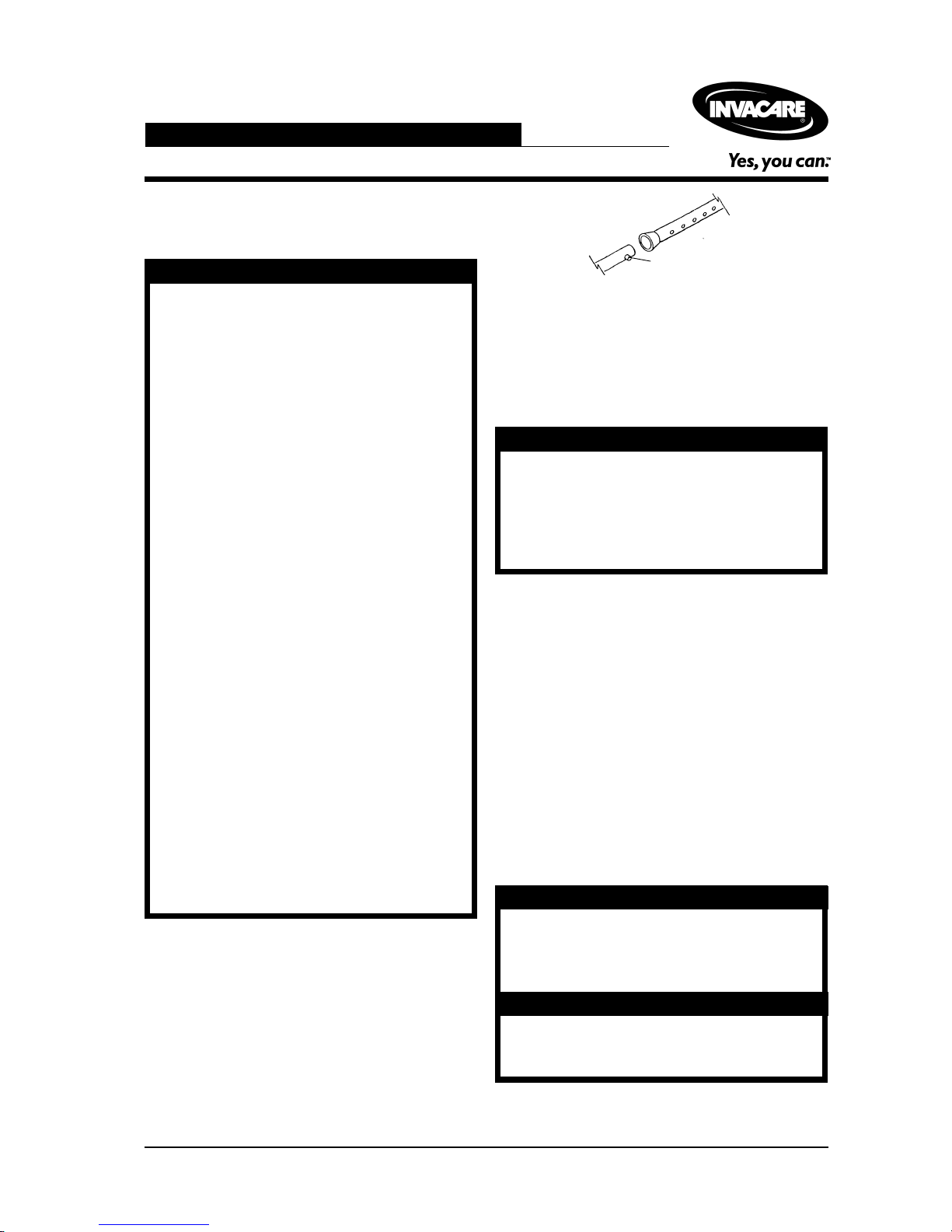

SAFETY SUMMARY
The following recommendations are made for the safe
installation of the Commodes:
WARNING
DO NOT install this equipment without
first reading and understanding this in-
struction sheet. If you are unable to un-
derstand these instructions, contact a
healthcare professional, dealer or tech-
nical personnel if applicable before at-
tempting to install this equipment - oth-
erwise, injury or damage may occur.
Check all parts for shipping damage.
In case of shipping damage, DO NOT
use. Contact Dealer/Carrier for further
instruction.
Snap buttons MUST be fully engaged and
aligned in the proper height adjustment
hole of each leg before use. This ensures
that the legs are securely locked and an
even height adjustment is achieved.
Make certain ALL screws, nuts and/or
bolts are tight at all times.
Inspect rubber tips on the leg exten-
sions for rips, wear or if they are miss-
ing. Replace them immediately if any
of these conditions exist.
Leg extensions with rubber tips MUST
be in contact with the floor at all times.
Users with limited physical capabilities
should be supervised or assisted when
using the commode.
The Commode Model No. 9630E has a
weight limitation of 135 kg.
LEG HEIGHT ADJUSTMENT
(FIGURE 1)
1. Select the desired height for the commode by align-
ing the snap button of each leg extension with the
appropriate adjustment hole in the leg frame.
2. Make certain that the snap buttons are fully en-
gaged into the adjustment hole of each leg frame
and are at the same height before using.
FIGURE 1 - LEG HEIGHT ADJUST-
MENT
Snap Button

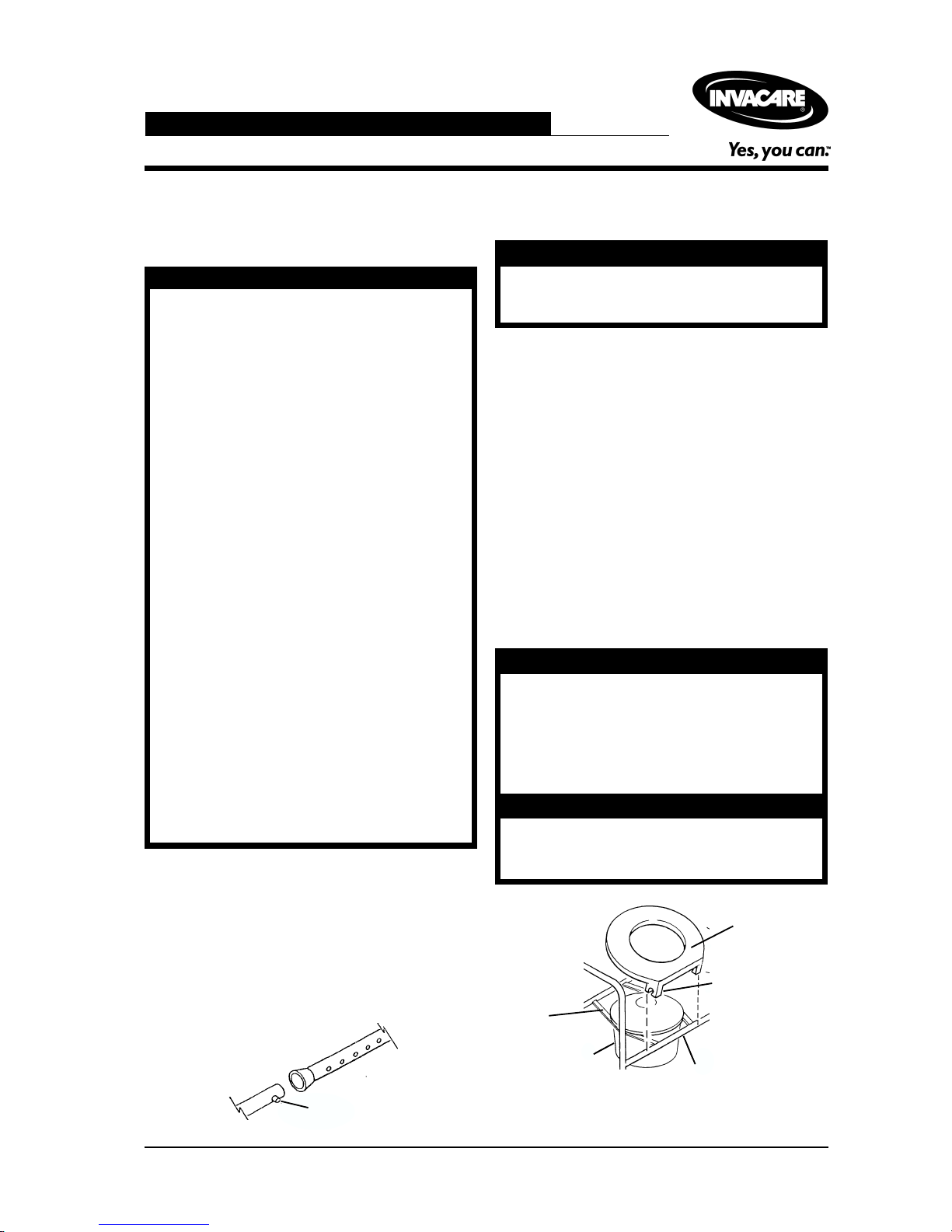

INSTALLING AND REMOVING
THE COMMODE SEAT AND LID
(FIGURE 2)
CAUTION
Before removing/installingseat and lid, al-
low seat/ring to reach room temperature if
exposed to cold. This will help prevent the
seat clamps from breaking when being re-
moved/installed onto commode back
frame rail.
1. Align the seat clamps of the toilet seat onto the
back frame rail. (Each clamp should sit out-
side the pail holders). Push down on seat until
it clamps firmly into place.
2. Repeat the same process for the lid.
3. When removing the seat or lid, remove the lid
first and then the seat. To remove, grasp the back
corner of the lid and/or seat and lift up firmly.
CARE: Use a damp cloth and soap to
clean.
NOTE: To make raising or lowering the seat/lid
easier, you may lubricate the commode back
frame rail with a very small amount of petroleum
jelly or furniture polish.
WARNING
Toilet seat MUST be DOWN before sitting
on the commode. Pail holders are NOT
constructed to support the weight of an
individual, ONLY the pail and its contents.
CAUTION
Back Tube Models -9630E; wing nuts must
be inspected regularly for proper tight-
ness. (Refer to Item No. 6 in Parts List).
All-In-One Commode
Assembly, Inst ll tion nd Oper ting Instructions
Model No. 9630E

2

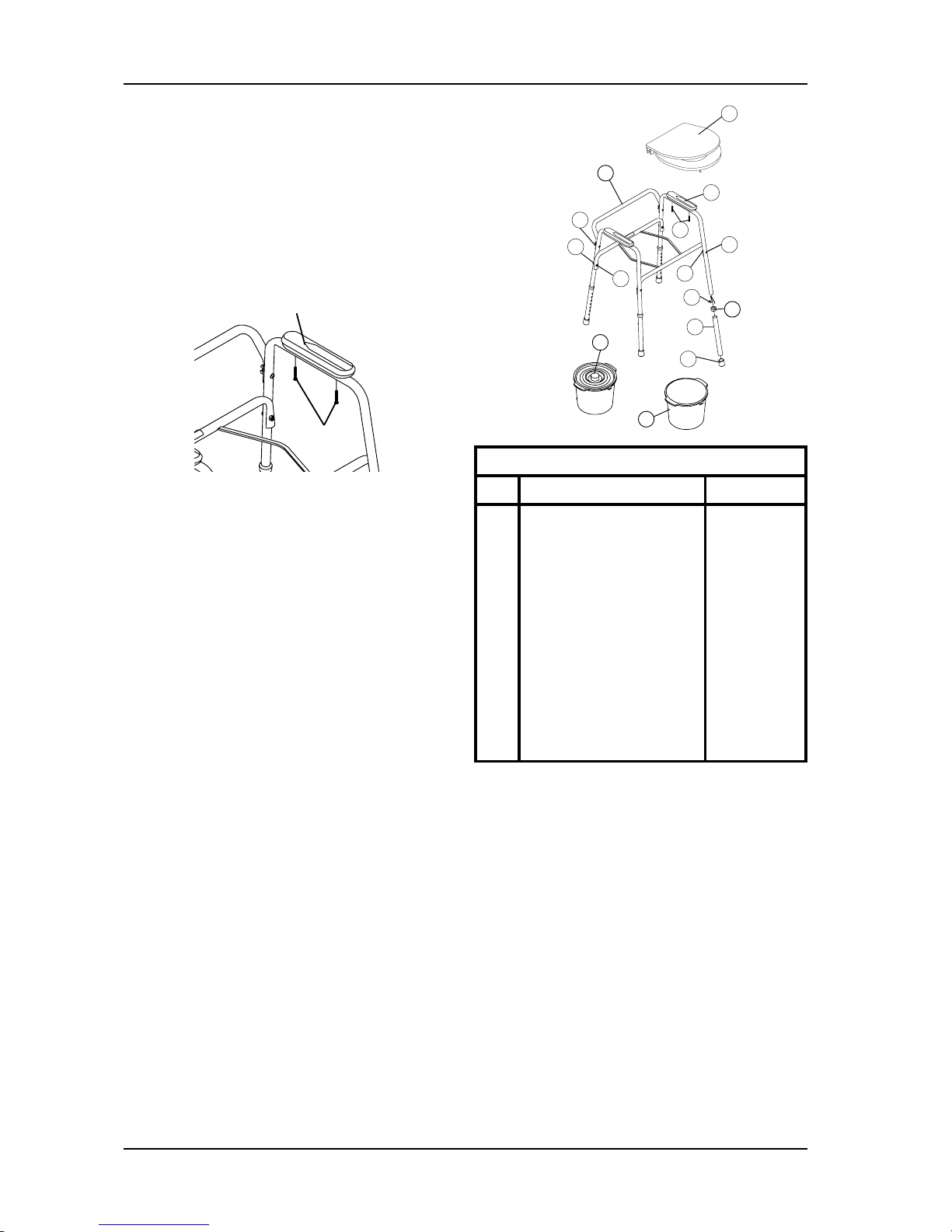

REPLACING THE COMMODE
ARMRESTS (FIGURE 3)
1. Remove the Phillips Tap Screws, two (2)
each from the underside of the arm tube(s).
2. Lift armrest(s) from the arm tube(s).
3. Install/reinstall the armrest(s).
Armrest
Phillips Tap
Screws
FIGURE 3 - REPLACING THE COMMODE
ARMRESTS
6
11
10
7
8
5
4
12
13
7
14
2
1
PARTS LIST
ITEM DESCRIPTION QTY.
1. Rubber Tip 4
2. Leg Extension 4
3. Anti-Rattle 4
4. Screw 4
5. Back Tube Assembly 1
6. Wing Nut 2
7. Nylock Nut 4
8. Toilet Seat with Lid 1
10. Pail with Lid 1
11. Splash Shield 1
12. 2-piece Desk Length Armrest 2
13. Snap Button 4
14. Release Spring 4
3
4
Pail Holder
Pail
Commode Seat
Seat
Clamp
Back Frame Rail
FIGURE 2 - INSTALLING AND REMOV-
ING THE COMMODE SEAT AND LID

3

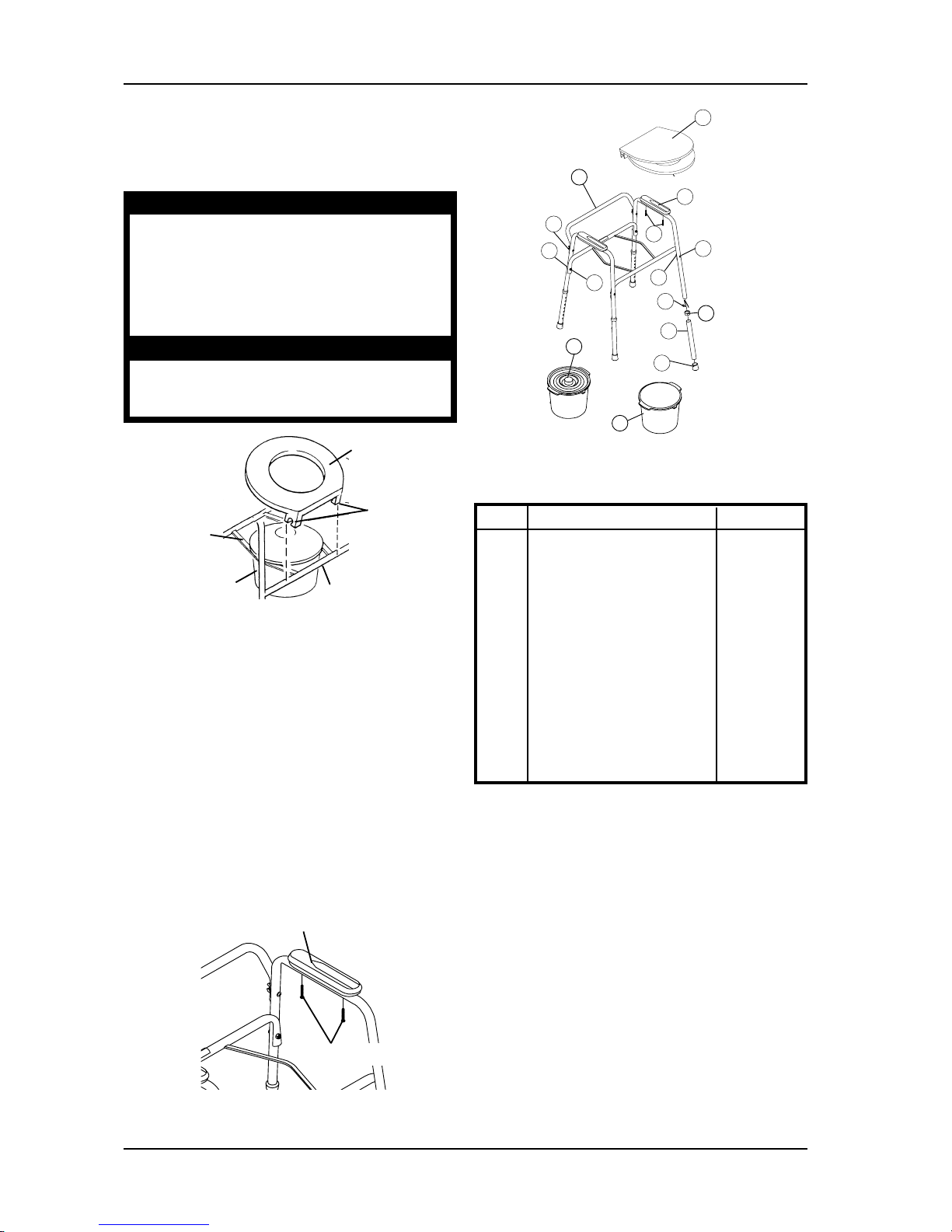

INSTALLATION UND
BENUTZUNG DER SITZFLÄCHE
SOWIE DES DECKELS
(ABBILDUNG 2)
ACHTUNG:
Vor jeder Installation muß solange
abgewartet werden, bis die einzelnen
Teile Raumtemperatur aufweisen.
Dadurch wird ein Bruch der Halteclips
beim Montieren auf dem rückwärtigen
Rahmen vermieden.
1. Die Montageclips des Toilettensitzes auf dem
hinteren Rahmenrohr ausrichten. (jeder Halteclip
muß auf jeder Seite der Eimerhalteschienen
einrasten.) Die Sitzfläche aufdrücken, bis beide
Clips einrasten.
2. Auf dem Klappdeckel gleiche Maßnahmen
wiederholen.
3. Zum Verschieben der Sitzfläche bzw. des
Klappdeckels, letzteren zuerst und dann die
Sitzfläche verschieben. Zum Verschieben die
hintere Ecke des Klappdeckels bzw. der
Sitzfläche packen und fest hochziehen.
PFLEGE: Mit feuchtem Lappen und
Seife reinigen.
Sicherheitsvorschriften
Hinsichtlich einer korrekten Benutzung des
Toilettenstuhls empfehlen wir die Beachtung
nachstehender Vorgaben:
ACHTUNG:
Vor dem Aufstellen dieses Produktes
zuvor die Gebrauchsanleitung
aufmerksam zur Kenntnis nehmen. Bei
Verständnisproblemen vorliegender
Anleitung setzen Sie sich bitte mit mit
Ihrem Arzt oder Therapeuten in
Verbindung, und zwar bevor Sie das
Produkt installieren, um Verletzungen
oder Schäden zu vermeiden.
Überprüfen Sie bitte alle zugehörigen
Teile. Bei transportbedingten Schäden
dürfen diese UNTER KEINEN UMSTÄNDEN
VERWENDET WERDEN. Beraten Sie sich
in einem solchen Fall mit dem
entsprechenden Fachhändler.
Vergewissern Sie sich, daß die
Einstellknöpfe korrekt einrasten und die
erforderlichen Überstände aufweisen.
Auf identische Einstellung aller
Fußelemente achten.
Dadurch wird sichergestellt, daß die
Fußelemente korrekt verriegelt sind
und die richtige Höhe mit der
erforderlichen Stabilität, vor Benutzung,
eingestellt ist.
Unter allen Umständen gewährleisten,
daß alle Schraubenteile u. Muttern
ausreichend angezogen sind.
Sicherstellen, daß die Gummikappen
vollzählig sind und keine Risse
aufweisen.
Bei Beschädigung sind diese vor einer
Benutzung des Stuhls zu ersetzen.
Die Gummikappen müssen immer
Bodenkontakt aufweisen. Behinderten
Personen ist beim Benutzen des
Toilettenstuhl Hilfe zu leisten.
Dieser Toilettenstuhl ist maximal bis zu
135 kg belastbar.
Druckknopf
ABBILDUNG 1 - EINSTELLEN DER VERSTELL-
BAREN FUSSELEMENTE
Toilettenstuhl Ref
Zus mmenb u, Mont ge und Gebr uchs nweisung
9630E
EINSTELLEN DER VERSTELL-
BAREN FUSSELEMENTE
(ABBILDUNG 1)
1. Gewünschte Stuhlhöhe einstellen: Hierzu die
Druckknöpfe jeden Fußteils auf die geeignete
Höhenbohrung der Rahmenfüße ausrichten.
2. Vor einer Benutzung sicherstellen, daß die
Druckknöpfe vollständig in den hierzu
vorgesehenen Bohrungen sitzen und jedes
Fußteil die gleiche Höheneinstelluung besitzt.

4
AUSWECHSELN DER
ARMLEHNEN (ABBILDUNG 3)
1. Kreuzschlitzschrauben herausdrehen. Jede
Armlehne ist mit zwei Schrauben unterhalb des
Rohres befestigt.
2. Armlehnen abnehmen
3. Armlehne/n wechseln bzw. Originalteil/e wieder
aufsetzen.
TEILELISTE
POS. BENENNUNG MENGE
1 Gummikappe 4
2 Stellfuß 4
3 Silentring 4
4 Schraube 4
5 Hinteres Rohr 1
6 Flügelmutter 2
7 Nylstop-Mutter 4
8 Sitzfläche u.
Klappdeckel 1
10 Eimer u. Deckel 1
11 Spritzschutzsystem 1
12 Armlehne 2
13 Kreuzschlitzschraube 4
14 Feder, Druckknopf 4
Sitzfläche
ABBILDUNG 2 - INSTALLATION DER
SITZFLÄCHE UND DES KLAPPDECKELS
Clips
Hinteres Rohr
Eimer
Armlehne
Schraube
ABBILDUNG 3 - AUSWECHSELN DER
ARMLEHNEN
Eimerhalterung
6
11
10
7
8
5
4
12
13
7
14
2
1
3
4
ANMERKUNG: Die Sitzfläche und der Klappdeckel
lassen sich leichter hochnehmen und absenken, wenn
die hinteren Rahmenelemente z.B. mit Silikonfett oder
einem Gleitmittel geschmiert werden.
ACHTUNG:
Sitzfläche vor jeder Benutzung des
Toilettenstuhls absenken. Die
Eimerhalteführungen sind nicht dazu
bestimmt das Gewicht des Benutzers
aufzunehmen, sondern dienen lediglich
dem Halten des Eimers u. Inhaltes.
EMPFEHLUNGEN:
Die Flügelmuttern zur Befestigung des
hinteren Rohres sind regelmäßig auf
festen Anzug zu prüfen.

5

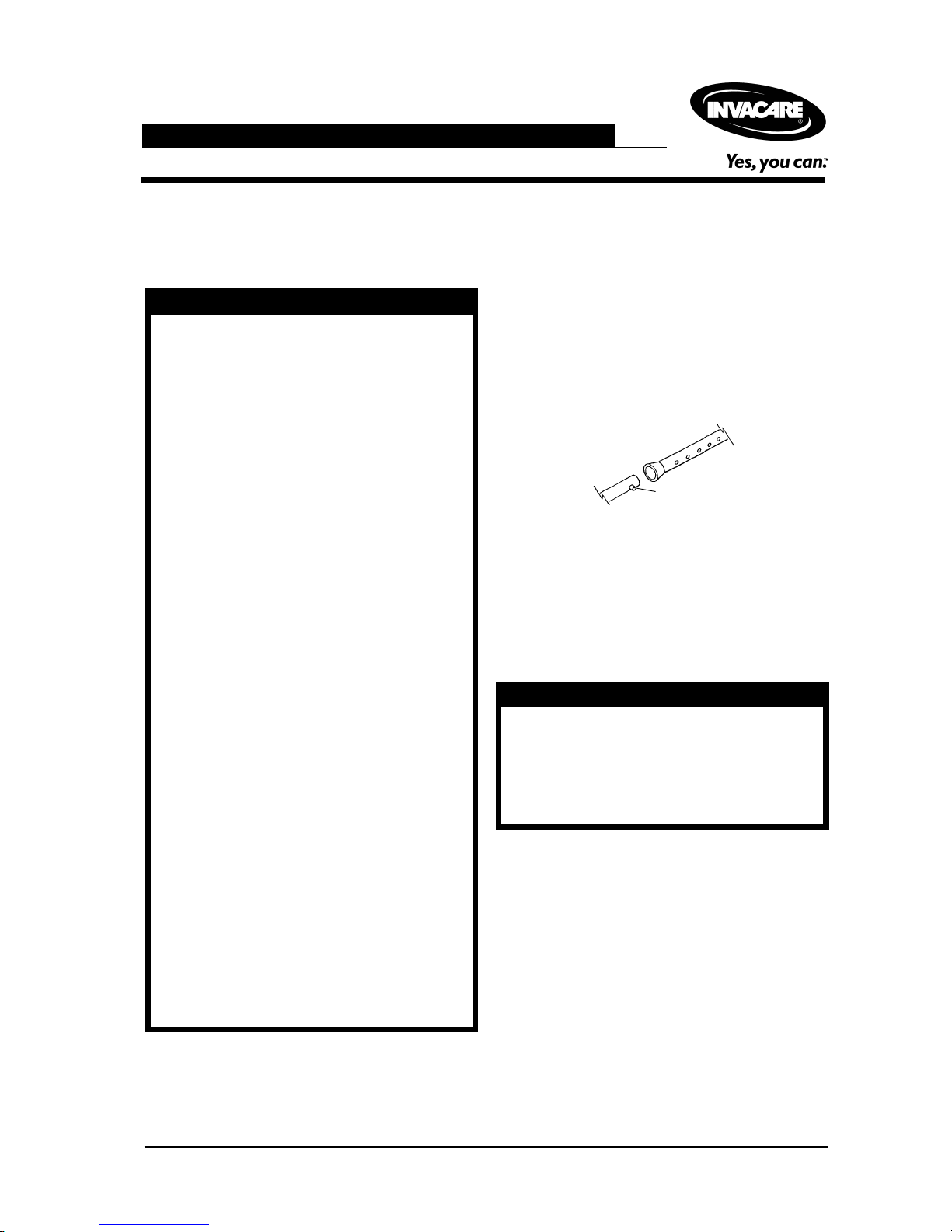

PAUTAS DE SEGURIDAD
Para una correcta utilización de la silla W.C. siga
las instrucciones que se detallan a continuación.
ADVERTENCIAS
No instale la silla sin haber leído y
comprendido las instrucciones. Si tiene
algún problema póngase en contacto
con su médico o terapeuta antes de
intentar montar la silla, de esta manera
evitará cualquier posible accidente.
Compruebe que las diferentes piezas
están en buen estado, si no es así NO
UTILICE la silla y póngase en contacto con
su distribuidor.
Compruebe que los anclajes de las patas
están correctamente fijados y graduados
a la misma altura. De esta manera la silla
podrá utilizarse de forma segura.
Compruebe que la tornillería está
correctamente fijada.
Las conteras de las patas deben estar en
perfecto estado. Si no es así
reemplácelas antes de utilizar la silla.
Las 4 conteras de caucho deben
permanecer en contacto con el suelo.
Aquellosusuariosquetenganlimitaciones
físicas deben requerir la ayuda de una
tercera persona.
El peso máximo para el usuario de esta
silla es de 135Kg.
AJUSTE DE LAS PATAS
(FIGURA 1)
1. Ajuste las patas a la altura deseada alineando los
anclajes de cada pata a la misma altura.
2. Compruebe que los anclajes sobresalen
completamente y que todas las patas están a la
misma altura.
INSTALACIÓN Y USO DEL
ASIENTO Y LA TAPA (FIGURA 2)
ADVERTENCIA
Antes de utilizar la silla procure que la
misma haya alcanzado la temperatura
de la habitación.
1. Alinee los clips de montaje del asiento sobre
el tubo trasero del chasis (cada clip se deberá
fijar a ambos lados del soporte de la cubeta).
Presione el asiento hasta anclar los dos clips.
2. Repita la misma operación para la tapa.
3. Para desplazar el asiento o la tapa, desplace
primero la tapa y después al asiento. Para
desplazarla sujete el extremo trasero de la tapa
o el asiento y levántela.
Mantenimiento: Utilice un trapo
húmedo y jabón para su limpieza.
NOTA: Para levantar y bajar la tapa más
fácilmente puede aplicar un poco de aceite en
las partes traseras del chasis.
ADVERTENCIA
El asiento deberá estar bajado antes de
ser utilizado como silla de W.C. Las guías
de fijación de la cubeta no han sido
pensadas para soportar el peso del
usuario, solamente la cubeta y su
contenido.
RECOMENDACIONES
Debe comprobar periódicamente que
las palomillas del respaldo están
correctamente apretadas.
FIGURA 2 - INSTALACIÓN DEL ASIENTO Y
LA TAPA
FIGURA 1 - AJUSTE DE LAS PATAS
Asiento
Clips del
asiento
Tubo Trasero
Suporte de
Cebeta
Cubeta
Anclaje
M nu l Del Usu rio
Mont je, Inst lción e Instrucciones de Funcion miento
9630E

6

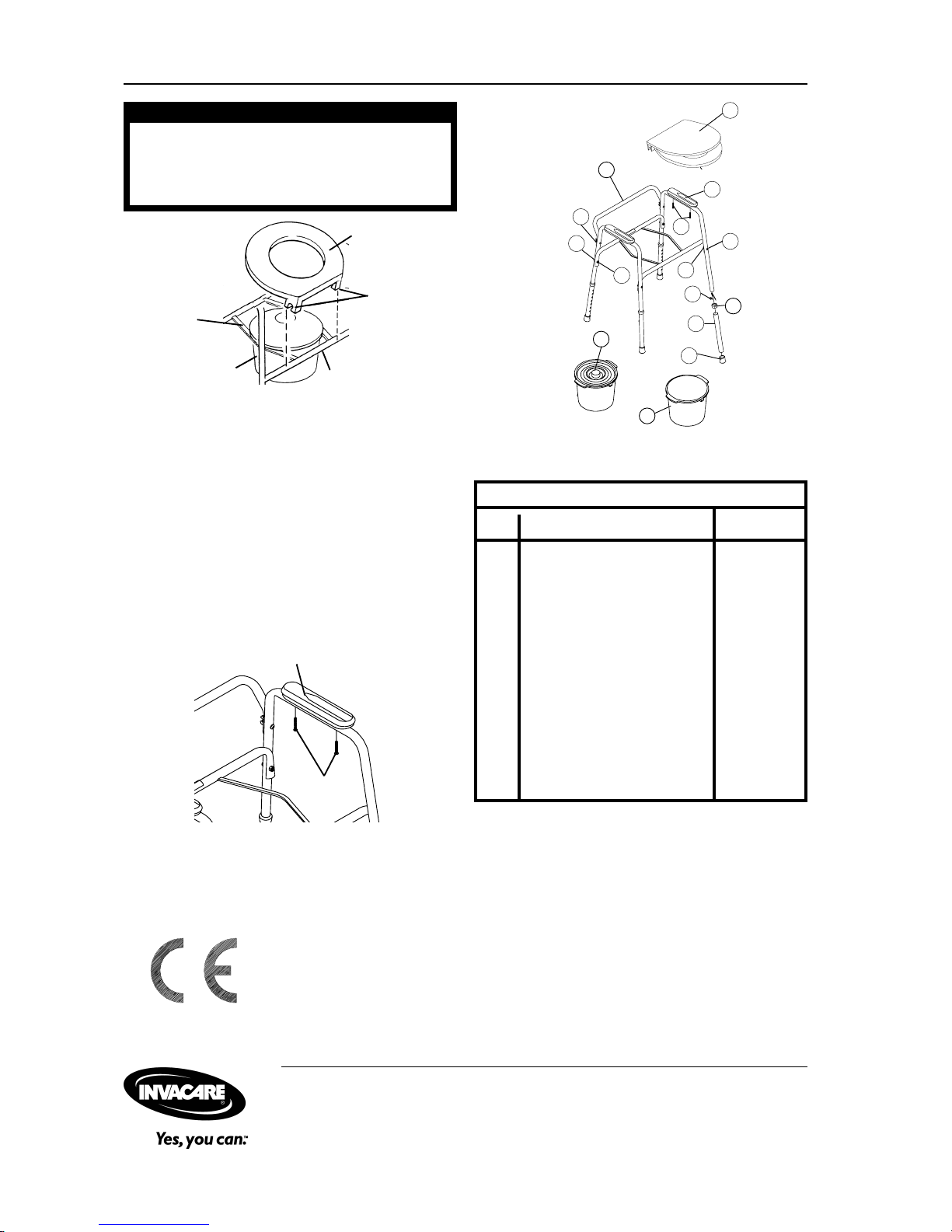

SUSTITUCIÓN DE LAS GOMAS
DE REPOSA BRAZO
1. Desmonte los tornillos, 2 debajo de cada
tubo de reposa brazos.
2. Desmonte las gomas de reposa brazo
3. Coloque las gomas nuevas y atorníllelas a los
tubos.
LISTA DE PIEZAS
REF DESCRIPCIÓN CANT:
1 Contera caucho 4
2 Pie ajustable 4
3 Tope anti ruido 4
4 Tornillo 4
5 Tubo trasero 1
6 Palomilla 2
7 Tuerca Nylstop 4
8 Asiento y tapa 1
10 Cubeta y tapa 1
11 Sistema anti-salpicaduras 1
12 Reposa brazo 2
13 Tornillo 4
14 Resorte 4
Reposa Brazo
Tornillo
FIGURA 3 - SUSTITUCIÓN DE LAS GOMAS
DE REPOSA BRAZO
6
11
10
7
8
5
4
12
13
7
14
2
1
3
4

7
AVERTISSEMENTS
Ne pas installer cet équipement sans
avoir lu et compris les instructions. Si vous
ne pouvez pas comprendre ces instruc-
tions, contactez un professionnel de la
santé (médecin ou thérapeute) avant
d’essayer d’installer cet équipement
afin d’éviter dommage et blessures.
Controlez toutes les parties, en cas de
dommage lié au transport ,NE PAS
UTILISER, contactez votre distributeur
pour informations complémentaires.
Assurez -vous que les boutons de
réglage soient correctement engagés
et saillants suivant le même réglage pour
chaque pied. Cette opération assure que
les pieds sont correctement verrouillés
et que la hauteur est correctement
positionnée et stable avant utilisation.
S ’assurer que les écrous et vis soient
suffisamment serrés en toutes
circonstances. Vérifiez que les embouts
caoutchouc ne soient pas manquants
ou déchirés.
Dans ce cas les remplacer avant
utilisation de la chaise.
Les embouts caoutchouc doivent
toujours être en contact avec le sol.
Les utilisateurs ayant des capacités
physiques restreintes devront être
assistés pendant l’utilisation de la
chaise -toilette.
Le poids limite de l’utilisateur pour cette
chaise est de 135Kg.
REGLAGE DES PIEDS
REGLABLES (SCHEMA 1)
1. Regler la hauteur désirée de la chaise en allignant
les boutons pression de chaque pied avec les
trous appropriés des jambes du cadre.
INSTALLATION ET
UTILISATION DE L’ASSISE ET
DE L’ABATTANT (SCHEMA 2)
CONSIGNES DE SÉCURITÉ
Les recommandations ci-dessous vous permettront
d’installer et d’utiliser la chaise-toilette en toute sécurité:
Bouton Pression
SCHEMA 1 - REGLAGE DES PIEDS
REGLABLES
AVERTISSEMENT
Avant toute installation attendre que les
éléments atteignent la température de la
pièce. Ceci previendra la rupture des clips
lors du montage sur le cadre arrière.
1. Aligner les clips de montage du siège sur le tube
arrière du cadre (chaque clip devra être enclenché
de chaque côté des rails de support du seau).
Poussez sur l’assise jusqu’au verrouillage des 2
clips.
2. Répétez les mêmes opérations pour l’abattant.
3. Pour déplacer l’assise ou l’abattant, déplacer
l’abattant en premier puis l ’assise. Pour le
déplacement , saisir le coin arrière de l’abattant
ou de l’assise et lever fermement.
Entretien: Utiliser un chiffon humide et
du savon pour assurer le nettoyage.
NOTE: Pour faciliter le soulévement et l’abaissement
de l’assise et de l’abattant , vous pouvez lubrifier les
parties arrières du cadre avec de la graisse silicone
par exemple.
AVERTISSEMENTS
L’assise devra être abaissée avant
l’utilisation de la chaise toilette. Les
guides de fixation du seau ne sont
pas prévus pour supporter le poids
de l’utilisateur; seulement le seau
et son contenu.
Guide Dutilis tion
Inst ll tion et Fonctionnement
9630E
2. S’assurer que les boutons pressions soient
complétement engagés dans les trous prévus à
cet effet et que chaque pied possède le même
réglage en hauteur avant utilisation.

REMPLACEMENT DES
ACCOUDOIRS (SCHEMA 3)
1. Déposer les vis cruciformes, 2 sous chaque tube
supportant les accoudoirs.
2. Déposer les accoudoirs
3. Installer/Réinstaller le(s) accoudoir(s).
LISTE DES PIECES
REP DESIGNATION QTÉ:
1 embout caoutchouc 4
2 Pied réglable 4
3 Bague anti-bruit 4
4Vis 4
5 Tube arrière 1
6 Ecrou Papillon 2
7 Ecrou Nylstop 4
8 Assise et abattant 1
10 Seau et couvercle 1
11 Système anti-projection 1
12 Accoudoir 2
13 Vis cruciforme 4
14 Ressort, bouton 4
Support de
Seau
Seau
Assise
Clips
SCHEMA 2 - INSTALLATION DE LASSISE ET
DE LABATTANT
Accoudoir
Vis
SCHEMA 3 - REMPLACEMENT DES
ACCOUDOIRS
6
11
10
7
8
5
4
12
13
7
14
2
1
3
4
Tube Arriere
Inv c re Corpor tion www.invacare.com
USA Poirier Groupe Inv c re
One Invacare Way Les Roches Invacare and "Yes you can" are trademarks of Invacare
Elyria Ohio USA 37230 Fondettes Corporation.
44036-2125 France 37930 © 2000 Invacare Corporation
800-333-6900 47-62-64-66 Form No. 98-130 Part No. 1079023 Rev A (1) 3/00
RECOMMENDATIONS
Les écrous papillons utilisés pour fixer
le tube arrière devront faire l ’objet
d’une vérification régulière afin de
s’assurer de leur serrage.
