Helvex IG-20 User manual

ADVERTENCIA / WARNING
Requerimientos de
Instalación
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-05-1269-3
Hi I'm Fluxy, I'll
help you to install
your product.
Installation Requirements
Interceptora de grasa con canastilla para
sedimentos sólidos de 45 l/min y 18 kg
de capacidad. / Grease interceptor with
basket for solid sediments of 11,8 gpm
and 39,6 lb of capacity.
IG-20
[email protected]
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
[email protected]
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to the
quality, innovation and the environment.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Componentes del Producto / Product Components
1
1 Tornillo / Screw
2 Tapa / Cover
3 Sello / Seal
4 Placa Desviadora 7” / Diverter plate 7"
5 Mampara Grande 6" / Large Bulkhead 6"
6 Mampara Chica 5" / Short Bulkhead 5"
7 Canasta Recolectora / Collection Basket
8 Caja Armada con Marco / Box with frame
No. Descripción / Description
2

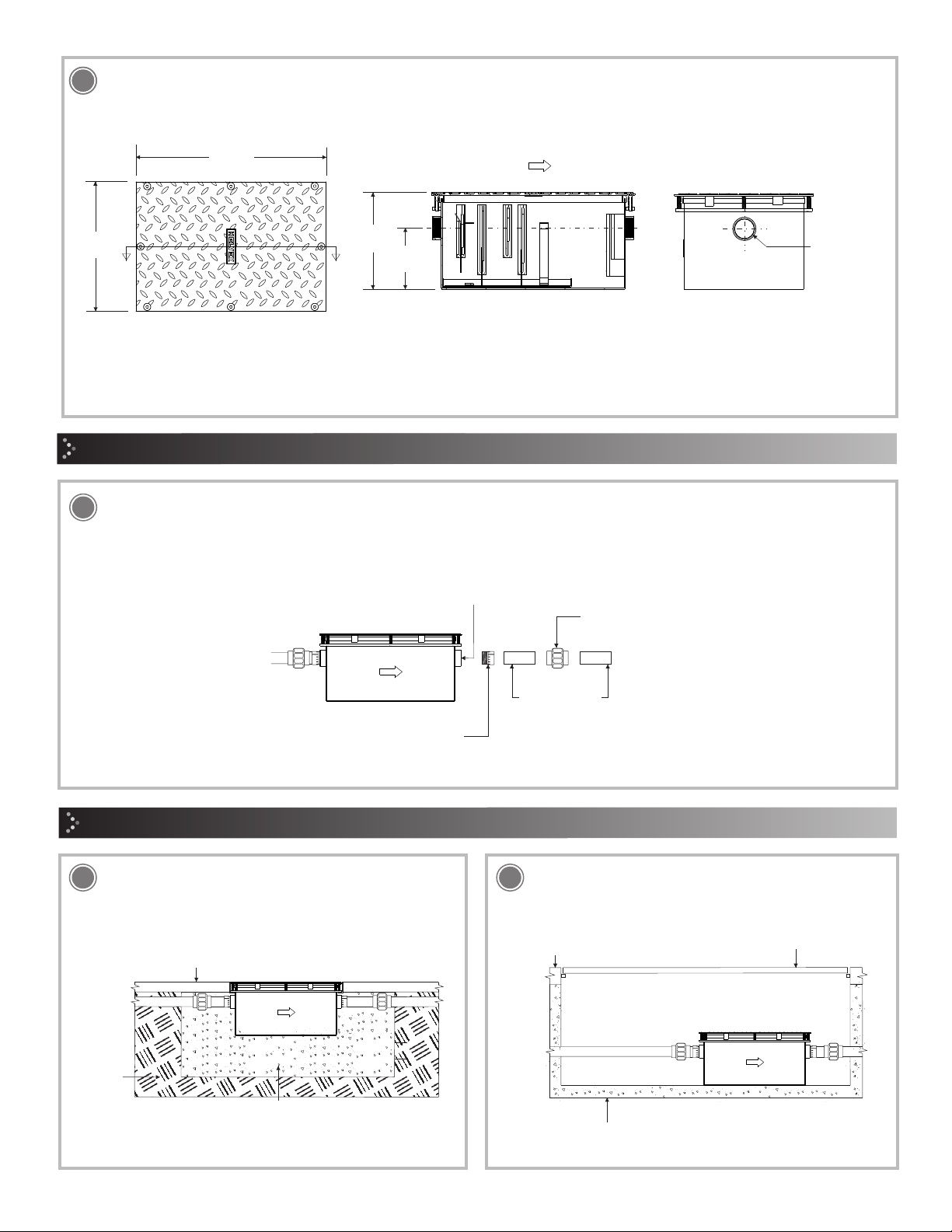

Dimensiones Generales / General Dimensions
Para el correcto funcionamiento de este producto,
deberá tomar en cuenta la siguiente información:
CAUDAL MÁXIMO: 45 l/m
CAPACIDAD DE RETENCIÓN DE GRASA: 18 kg
CONEXIÓN DE ENTRADA Y SALIDA: Ø 2”-11,5
NPT (CUERDA INTERIOR)
TEMPERATURA MÁXIMA DE OPERACIÓN: 88 °C
PESO TOTAL: 42 KG
For the correct operation of this product, you must
follow the next information:
MAXIMUM FLOW: 11,8 gpm
GREASE RETENTION CAPACITY: 39,6 lb
INPUT AND OUTPUT CONNECTION: Ø2”-11,5
NPT (INTERNAL THREAD)
MAXIMUM OPERATING TEMPERATURE: 190,4 °F
TOTAL WEIGHT: 92,5 lb
Herramienta
teflón
/ Required Tools
plumber
tape
Requerida
llave inglesa
wrench
llave allen Ø ½”
(no incluída)
hex key Ø ½”
(not included)
1
2
3
4
5
6
5
7
8
41,4 cm
16,2" 60,7 cm
23,8"
28,4 cm
11,1"

3
Instalación General / General Installation
4
5.2
18,2 cm
7,1"
VISTA SUPERIOR
/ TOP VIEW
SECCIÓN A-A
/ A-A SECTION
VISTA LATERAL
/ SIDE VIEW
Instalación General / General Installation
AHOGADO EN CONCRETO / DROUGHT IN CONCRETE REGISTRO BAJO EL PISO / REGISTER UNDER THE FLOOR
Tipos de Instalación / Types of Installation
A A
cuerda interior 2"-11½”-NPT
internal thread 2 "-11½" -NPT
(3) tuerca unión 2"
(3) 2" union nut
(2) tubo PVC 2"
(2) 2" PVC pipe
(1) adaptador macho 2"
(1) 2" male adapter
Enrosque a la interceptora un adaptador macho 2" (1) (no incluido) , posteriormente coloque un tubo de PVC de 2" (2) (no incluido) con una tuerca unión de 2"
(3) y finalmente ajuste a tubo de PVC de 2" (2). / Screw to the interceptor a male adapter 2" (not included), then place a PVC pipe 2" (not included) with a 2"
union nut and finally fit to 2" PVC pipe.
60,7 cm
23,8"
28,4 cm
11,1"
41,4 cm
16,2" Ø 2”-11,5 NPT
cuerda interior
internal thread
NPT (nivel de piso terminado)
FFL (finished floor level)
tierra
ground
concreto
concret
NPT (nivel de piso terminado)
FFL (finished floor level)
concreto
concret
compuerta de registro
log gate
5.1

5.3
5.5
5.4
6

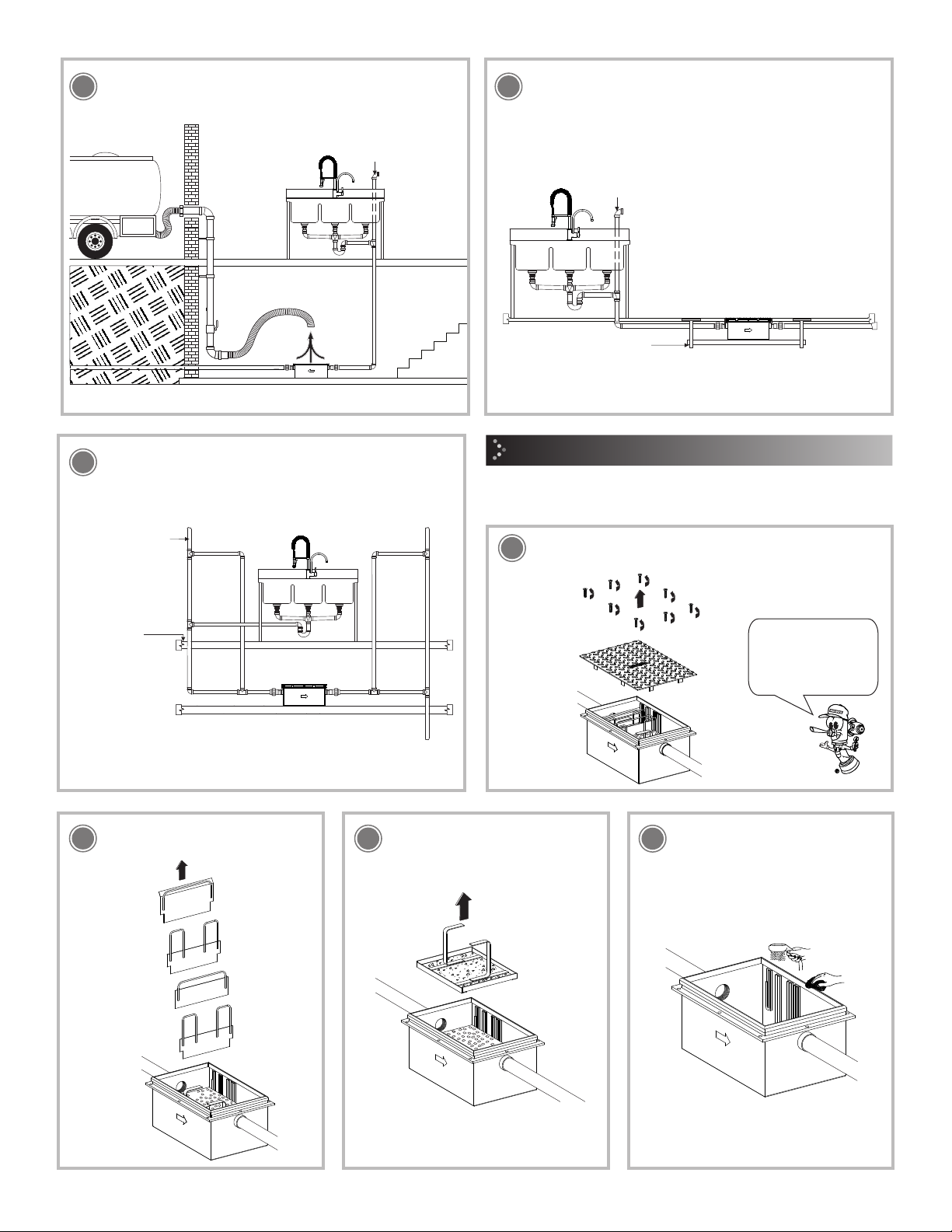

Mantenimiento / Maintenance
Se recomienda hacer primero un mantenimiento semanal, para posteriormente,
realizarlo con la frecuencia que se considere conveniente.
It is recommended to do a weekly maintenance first, and later, to do it with the
frequency that is considered convenient.
Cuando arme nuevamente,
mantenga siempre el mismo
orden de las mamparas y la
placa desviadora. / When
reassembling, always keep
the same order of screens
and diverter plate.
Mantenimiento / Maintenance
789
Retire la placa desviadora y las mámparas.
/ Remove the diverter plate and the lamps.
Retire la canasta recolectora. / Remove the
collection basket.
Vacíe y lave el interior del interceptor de
grasas. / Empty and wash the inside of the
grease interceptor.
ventilación
ventilation
ventilación
ventilation
El respiradero debe
terminar por encima
del borde superior
del fregadero.
Vent must terminate
above the top
rim of the sink
INSTALACIÓN EN SÓTANO CON BOMBA REMOTA / BASEMENT
INSTALLATION WITH REMOTE PUMP-OUT
EMPOTRADO Y SUSPENDIDO / RECESSED AND SUSPENDED
PISO DE SERVICIO O MEZZANINE CON VENTILACIÓN ADICIONAL /
SERVICE FLOOR OR MEZZANINE WITH ADDITIONAL VENTILATION
soporte estructural
structural support
(nivel de piso terminado)
(finished floor level)
NPT
FFL
Desenrosque los tornillos y retire la tapa. / Unscrew the screws and
remove the cover.

12
11
10
entrada
input
flujo de
agua residual
sanitary
grain trap
acumulación de
grasa retenida
retained grease
accumulation
salida
output
difusor reductor de velocidad
speed reducing diffuser
céspol
cespol
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Del. Azcapotzalco, C. P. 02300, Ciudad de México.
Lave cada uno de los componentes del
interceptor de grasas. / Wash each of the
grease interceptor components.
Coloque nuevamente los componentes en
su posición original. / Replace the
components in their original position.
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Soluciones / Solutions
No se giro la manija de la tapa. /
The handle of the cover is not turned.
Coloque cinta teflón en cada conexión roscada. /
Place plumber tape on each threaded connection.
Gire la manija de la tapa para asegurar el cierre.
/ Turn the lid handle to lock.
El agua no se va.
/ The water does not go away.
El drenaje se encuentra obstruído.
The drain is clogged.
Realice mantenimiento a su red de drenaje.
/ Maintain your drainage network.
Hay fuga en las conexiones.
/ There are leaks in the
connections.
No se colocó cinta teflón en las conexiones.
/ Tplumber tape was not placed on the connections.
Hay fuga por los bordes de
la tapa. / There is leakage by
the edges of the lid.

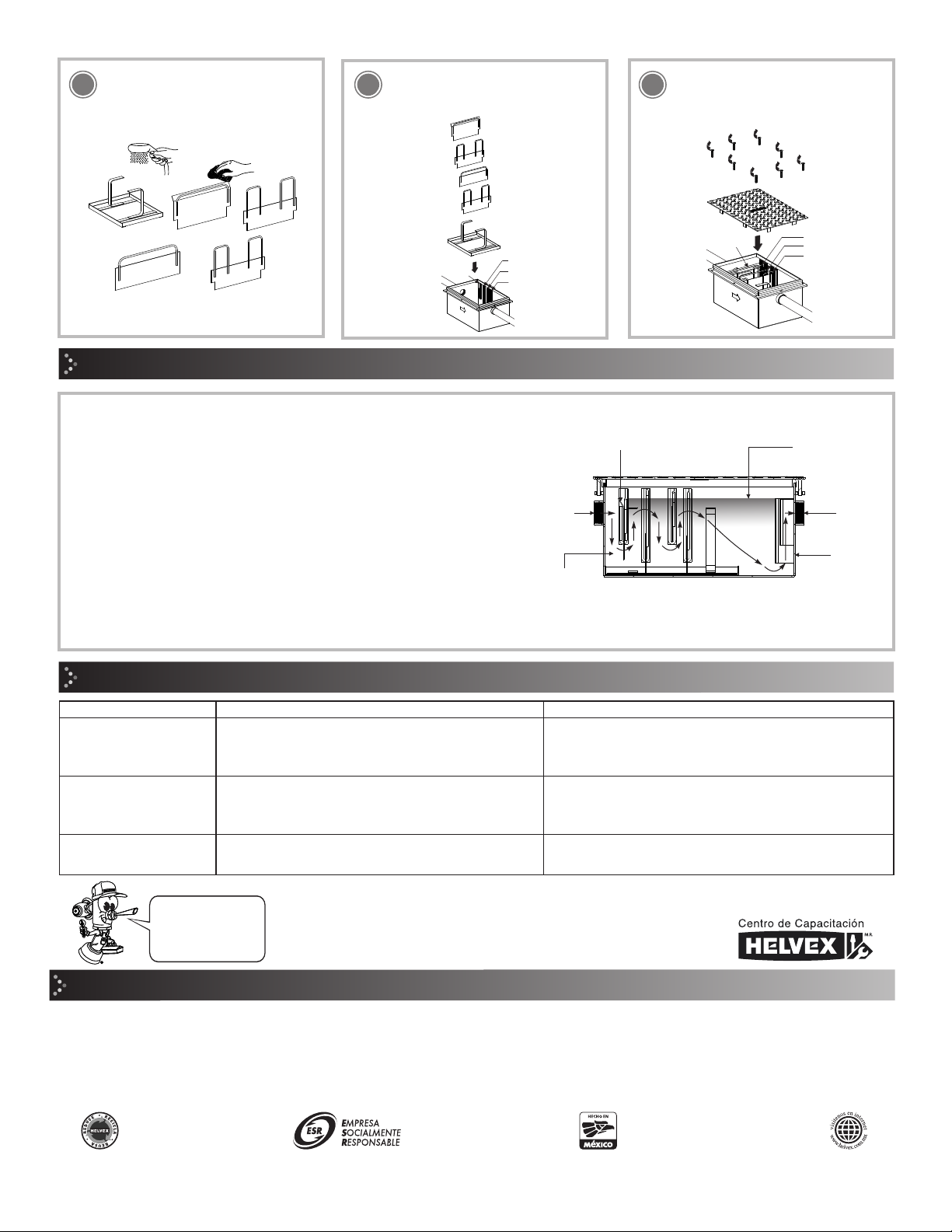

Tecnología de Flujo de Difusión / Diffusion Flow Technology
4
5
6
5
4
4
5
6
5
5
6
5
Coloque la tapa, gire y enrosque los
tornillos para asegurar y cerrar la tapa. /
Place the cover, rotate and screw the
screws to secure and close the cover.
Nuestra tecnología separa las moléculas de grasa en el agua que proviene de las tarjas de
cocina mediante el proceso de decantación, logrando una eficiencia del 90%* en la
separación de residuos sólidos y grasos del agua que va a la red de drenaje.
Ademas cuenta con canastilla receptora de sólidos, que facilita su limpieza.
La frecuencia de limpieza dependerá del uso que se le de al interceptor revisandolo cada
vez que el flujo sea lento.
*Nota: La eficiencia dependerá de la frecuencia de limpieza del interceptor.
Our technology separates the fat molecules in the water that comes from the kitchen tiles
through the decanting process, achieving an efficiency of 90% * in the separation of solid and
fatty residues from the water that goes to the drainage network.
It also has a solid receiving basket, which facilitates its cleaning.
The frequency of cleaning will depend on the use of the interceptor being checked every time
the flow is slow.
* Note: The efficiency will depend on the cleaning frequency of the interceptor.
