AirClean
Sprühpistole,
Klimaanlagenreiniger/-desinfizierer
Spray gun,
Air conditioning cleaner /-disinfectant
Pistolet pulvérisateur,
Spray de désinfection pour climatisation

Bedienhinweis 95921003 Bedienhinweis 95921003
3
www.herthundbuss.com 2
DEDE 1. Sicherheitshinweise
1.1 Allgemeine Sicherheitshinweise
Diese Anleitung wurde mit größter Sorgfalt
zusammengestellt. Dennoch behalten wir
uns vor, diese Anleitung ohne Ankündigung
jederzeit zu optimieren und Anpassungen vor-
zunehmen. Die aktuellste Fassung nden Sie
unter: www.herthundbuss.com/onlinekatalog
Bitte lesen Sie die Bedienungsanleitung auf-
merksam durch, bevor Sie die Sprühpistole
in Betrieb nehmen. Heben Sie diese Anleitung
für späteres Nachschlagen sorgfältig auf. Die
Nichtbeachtung der Anleitung kann schwer-
wiegende und weitreichende gesundheitliche
sowie sonstige Sachschäden verursachen.
Allgemeine Sicherheits- und Unfallverhü-
tungsvorschriften einhalten:
Bitte beachten Sie, dass die allgemeinen
Sicherheits- und Unfallverhütungsvor-
schriften des Gesetzgebers bzw. der Berufs-
genossenschaft zwingend zu berücksichti-
gen sind. Dies umschließt auch dasTragen
persönlicher Schutzausrüstung (Schutz-
handschuhe, Schutzbrille und Atemschutz).
Nicht zweckentfremden:
Verwenden Sie die Sprühpistole aus-
schließlich für die Kaltvernebelung und
nur in Verbindung mit dem Desinfektions-
mittel AirClean von Herth+Buss.
Halten Sie das Gerät stets vor Kindern
fern und sichern Sie es gegen unbefugte
Benutzung ab.
Arbeiten Sie niemals mit dem Gerät,
wenn Sie übermüdet sind oder unter
Einuss von Drogen, Alkohol oder Medi-
kamenten stehen.
1.2 Gerätespezische Sicherheitshinweise
Maximalen Druck von 4 bar niemals
überschreiten.
Stellen Sie stets eine ausreichende Belüf-
tung des Arbeitsbereichs sicher.
Richten Sie die Sprühpistole niemals auf
sich selbst, andere Menschen oder Tiere.
Verwenden Sie niemals Sauerstoff oder
andere brennbare Gase anstelle von
Druckluft.
2. Produktbeschreibung
2.1 Bestimmungsgemäße Verwendung
Dieses Gerät dient ausschließlich zur Aerosol-
erzeugung mittels Druckluft. Dabei wird die
AirClean Flüssigkeit zu feinem Nebel zerstäubt
und in den Fahrzeuginnenraum geleitet. Das
Desinfektionsmittel kann sowohl von außen,
sprich durch die Luftansaugung der Klimaan-
lage, als auch von innen durch Aufstellen des
Geräts im Innenraum ins Wageninnere gelei-
tet werden. Der Kaltnebel ist sehr schwebfä-
hig und bleibt lange in der Luft. Dabei gelangt
er selbst hinter alle Verkleidungen und tötet
dabei Keime, Sporen, Bakterien und Viren zu-
verlässig ab. Bei laufender Umluft-Ventilation
wird der Wirkstoff durch das gesamte Fahr-
zeuginnere und in die Klimaanlage befördert,
die damit ebenfalls desinziert wird.
WICHTIG
Vor Gebrauch sorgfältig lesen
Aufbewahren für
späteres Nachschlagen
eine aktuelle Version des Bedien-/
Einbauhinweises steht Ihnen auch
in unserem Online-Katalog zur
Verfügung: herthundbuss.com/
Online-Katalog
Technische Daten:

Bedienhinweis 95921003 Bedienhinweis 95921003
5
www.herthundbuss.com 4
DEDE 3. Anwendung
Bitte beachten Sie, dass beim Einsatz des Air-
Clean System eine gelterte, kondensat- und
ölfreie Druckluft zwingend erforderlich ist. Bei
Nichtbeachtung kann die Wirksamkeit des
Mittels beeinträchtigt werden. Verwenden Sie
daher einen ölfreien Kompressor oder zusätz-
lich einen Öl- und Wasserabscheider um eine
Wirksamkeitsreduzierung zu vermeiden.
Zehn Schritte für eine erfolgreiche
Fahrzeugdesinfektion:
Bevor Sie mit der Desinfektion des Fahrzeugs
starten, sollten Sie das Fahrzeug zunächst
gründlich reinigen, denn Schmutz kann durch
die Desinfektion nicht beseitigt werden.
1. Stellen Sie das Fahrzeug an einen kühlen
und belüfteten Ort. Der Temperaturbereich
ist bei der Anwendung stets zu beachten!
Ist es z.B. zu heiß, kann nicht genügend
Nebel im Fahrzeug gebildet werden, da das
Aerosol sofort verdampft.
2. Befüllen Sie Ihre Sprühpistole mit dem
Desinfektionsmittel. Die benötigte Men-
ge schwankt je nach Fahrzeuggröße und
Temperatur.
Fahrzeuggröße Anwendungszeit
Kleinwagen 7 min + 5 min*
Mittelklasse 10 min + 5 min*
VAN / SUV 12 min + 5 min*
* Einwirkzeit
Verschmutzung Mischverhältnis
Leicht 20%** : 80 %
Mittel 10 %** : 90%
Stark 100 %
** Leitungswasser
Vor Gebrauch
- Klimaanlage: EIN
-Temperatur: < 20°C - LO
- Gebläse: mittel-hoch
- Fenster/Türen: schließen
3. Schließen Sie das Gerät an einen Kompres-
sor an. Der Kompressor muss über eine
ausreichende Dauerlauffähigkeit mit einer
effektiven Liefermenge >100 l/m und einem
eingestellten Druck von 3-4 bar verfügen.
2.2 Technische Daten
Arbeitsdruck: 3 - 4 bar
Luftverbrauch: 200 l/min
Gewicht: 600g
Behältervolumen: 1l
Rändelmutter für Neigungs-
verstellung der Düse
Druckluftschlauch
Druckluft-
Absperrventil
Handgriff mit Ein-
hängevorrichtung
Vorratsbehälter
Ansaugschlauch für
Desinfektionsmittel

Bedienhinweis 95921003 Bedienhinweis 95921003
7
www.herthundbuss.com 6

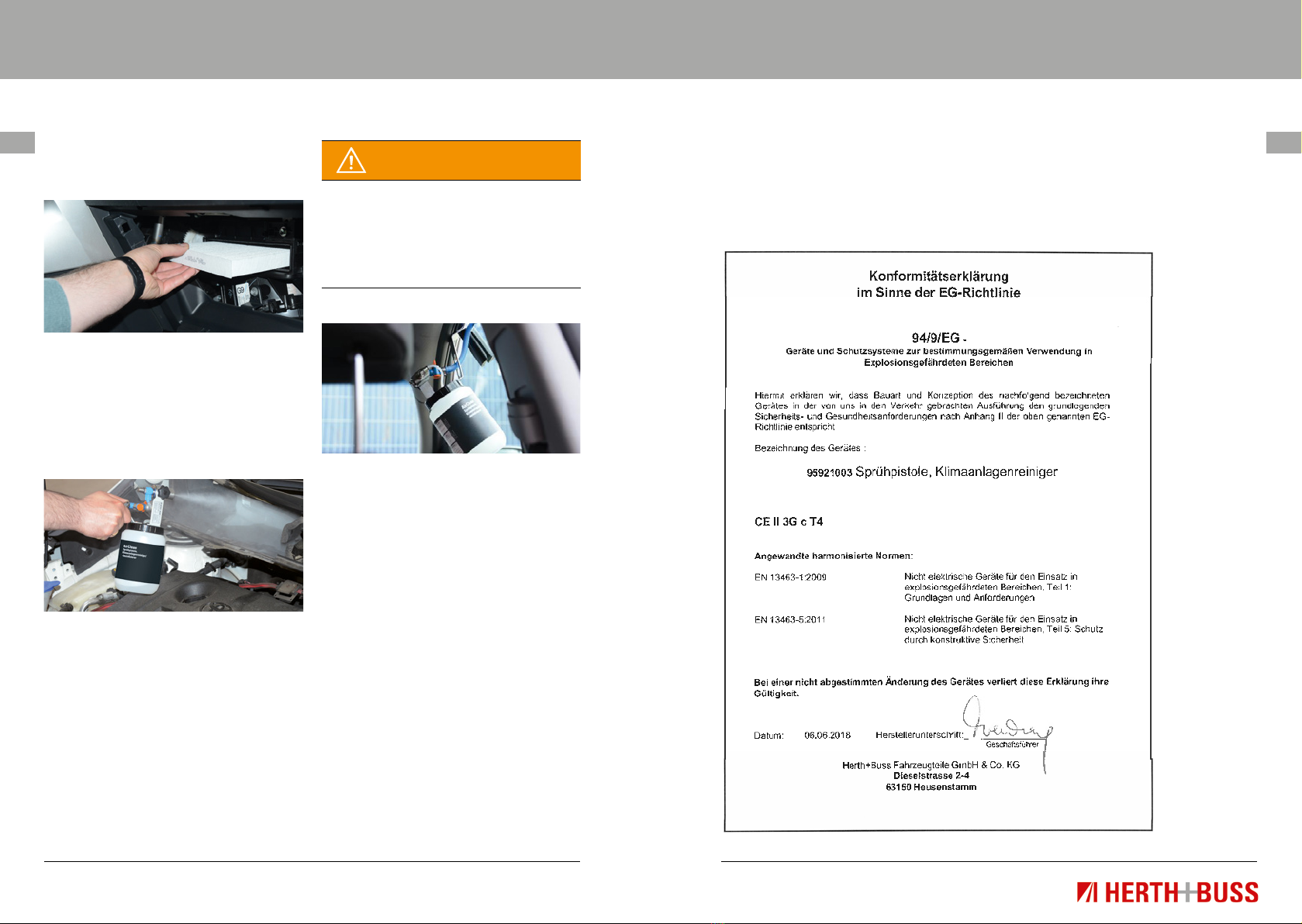

DEDE 4. Pollenlter ausbauen und entsorgen.
Reinigen Sie ggf. den Pollenlterkasten
und desinzieren Sie diesen.
5. Schalten Sie die Lüftung auf Stufe 1 ein
und sprühen Sie das Desinfektionsmittel
durch die Luftansaugöffnung der HVAC-
Anlage in den Innenraum ein. Leiten Sie
das Mittel ein, bis der Innenraum des
Fahrzeugs leicht eingenebelt ist.
6. Stellen Sie nun das Gerät im Innenraum
auf oder hängen Sie es in die Fenster-
scheibe auf der Fahrer- oder Beifahrer-
seite ein. Fahren Sie danach die Scheibe
schrittweise hoch, bis der Griff des Ver-
neblers fast den Fensterrahmen berührt.
WARNUNG
Achtung!
Achten Sie dabei darauf, dass der Griff
nicht zu fest eingeklemmt wird, dies
könnte einen Bruch der Glasscheibe
nach sich ziehen.
7. Schalten Sie das Gebläse auf mittlerer Stu-
fe bei ca. 20°C ein, öffnen Sie alle Luftdü-
sen und stellen Sie die Lüftung auf Umluft.
Stellen Sie eine externe Spannungsver-
sorgung des Bordnetzes her oder lassen
Sie den Motor laufen.
8. Öffnen Sie die Druckluftversorgung und
lassen Sie das Desinfektionsmittel einströ-
men bis eine deutliche Sättigung/Nebelbil-
dung im Innenraum zu sehen ist. Schließen
Sie die Druckluftversorgung und lassen Sie
den Nebel weitere 2-5 Minuten einwirken.
9. Öffnen Sie alleTüren und den Kofferraum,
um das Fahrzeug kurz zu lüften.
10. Entfernen Sie den Vernebler und bauen
Sie einen neuen Pollenlter ein.
4. Reinigung
Reinigen Sie den Kaltvernebler nach jeder
Benutzung, indem Sie das Gerät mit Lei-
tungswasser ordentlich durchspülen.
5. EG Konformitätserklärung

Operating Instruction 95921003 Operating Instruction 95921003
9
www.herthundbuss.com 8
ENEN
IMPORTANT
Read carefully before use
Keep for later reference
The latest version of the Operating/
Fitting instructions is also available
in our online catalogue:
herthundbuss.com/online catalogue
Technical data:
1. Safety instructions
1.1 General safety instructions
These instructions have been prepared with
the greatest possible care. Nevertheless, we
reserve the right to optimise and amend
these instructions at any time without pri-
or notice. The latest version is available at:
www.herthundbuss.com/onlinekatalog
Please read the instructions carefully before
operating the spray gun. Store these instruc-
tions carefully for later reference. If you fail
to follow these instructions, this may result
in serious and far-reaching damage to health
and other material damage.
Observe the general safety and accident
prevention regulations:
Please note that it is essential to follow
the general safety and accident preven-
tion regulations laid down in legislation
or by the employers' liability insurance
association.This also includes wearing
personal protective equipment (protecti-
ve gloves, safety goggles and respiratory
protection).
Do not misuse the device:
Use the spray gun only for cold nebulisa-
tion and only with AirClean disinfectant
from Herth+Buss.
Always keep the device out of the reach
of children and secure it against unau-
thorised use.
Never use the device if you are fatigued
or under the inuence of drugs, alcohol
or medication.
1.2 Device-specic safety instructions
Never exceed the maximum
pressure of 4 bar.
Ensure sufcient ventilation
in the working area at all times.
Never direct the spray gun towards
yourself, other people or animals.
Never use oxygen or other ammable
gases instead of compressed air.
2. Product description
2.1 Intended use
This device is intended only to generate an
aerosol using compressed air. In the pro-
cess, the AirClean uid is atomised in a ne
mist and channelled into the vehicle interior.
The disinfectant can be fed into the car from
outside, i.e. through the air conditioning sys-
tem’s air intake, or from within by setting up
the device in the interior. The cold mist is ex-
tremely light and oats for a long time. This
means that it even gets behind all panelling
and reliably kills germs, spores, bacteria and
viruses in doing so. When the vehicle’s air
circulation system is running, the active sub-
stance is conveyed throughout the vehicle
interior and into the air conditioning system,
which is also disinfected in the process.

Operating Instruction 95921003 Operating Instruction 95921003
11
www.herthundbuss.com 10
ENEN
2.2 Technical data
Operating pressure: 3 - 4 bar
Air consumption: 200 l/min
Weight: 600 g
Container volume: 1L
Knurled nut for adjusting
the nozzle inclination
Compressed air
stop valve
Handle with
suspension device
Supply container
Intake hose for
disinfectant
Compressed
wair hose
3. Application
Please note that ltered compressed air
that is free of condensate and oil is essen-
tial when using the AirClean system. If this
requirement is not followed, the effective-
ness of the agent may be impaired. For this
reason, use an oil-free compressor or addi-
tionally use an oil and water trap to ensure
maximum effectiveness.
Ten steps for successful vehicle disinfection:
Before starting with the vehicle disinfection,
you should rst clean the vehicle thoroughly
as dirt cannot be eliminated by the disinfec-
tion process.
1. Position the vehicle in a cool and well-ven-
tilated location. It is important to always
keep an eye on the temperature range
during use! If it is too hot, for example, an
insufcient quantity of mist will be able
to form in the vehicle as the aerosol will
evaporate immediately.
2. Fill your spray gun with the disinfectant.
The required quantity varies depending
on the vehicle size and the temperature.
Vehicle size Application time
Small vehicle 7 min + 5 min*
Medium-sized vehicle 10 min + 5 min*
Van/SUV 12 min + 5 min*
* Exposure time
Degree of
contamination Mixing ratio
Light 20%** : 80%
Moderate 10%** : 90%
Heavy 100%
**Tap water
Before use
- Air conditioning system: ON
-Temperature: < 20°C - LO
- Fan: medium-high
- Windows/doors: closed
3. Connect the device to a compressor. The
compressor must feature adequate con-
tinuous operating ability with an effective
supply quantity of >100 l/m and a set pres-
sure of 3-4 bar.

Operating Instruction 95921003 Operating Instruction 95921003
13
www.herthundbuss.com 12
ENEN
4. Remove and dispose of the pollen lter.
Clean the pollen lter box if required and
disinfect it.
5. Set the ventilation system to level 1 and
spray the disinfectant into the interior of
the vehicle through the air intake opening
of the HVAC system. Feed the agent in un-
til the vehicle interior has become slightly
lled with mist.
6. Now set up the device in the interior or sus-
pend it from the window pane on the driv-
er or passenger side.Then gradually move
the window pane up until the nebuliser
handle almost touches the window frame.
WARNING
Attention!
Make sure that the handle does not be-
come jammed too tightly as this could
cause the window pane to break.
7. Set the fan to the medium setting at ap-
prox. 20°C, open all air nozzles and set the
ventilation to circulation mode. Set up an
external power supply for the vehicle elec-
trical system or leave the engine running.
8. Open the compressed air supply and let
the disinfectant ow in until an obvious
saturation/formation of mist is visible in
the vehicle interior. Close the compressed
air supply and let the mist take effect for a
further 2-5 minutes.
9. Open all doors and the boot in order to
briey air out the vehicle.
10. Remove the nebuliser and install a new
pollen lter.
4. Cleaning
Clean the cold nebuliser each time after it
has been used, by thoroughly rinsing the
device with tap water.
5. EC declaration of conformity

Notice d’emploi 95921003 Notice d’emploi 95921003
15
www.herthundbuss.com 14
FRFRFR
IMPORTANT
Lire attentivement avant utilisation
Conserver pour
consultation ultérieure
Vous trouverez également une
version actuelle des consignes
d’utilisation / d’installation dans
notre catalogue en ligne :
herthundbuss.com/catalogue en ligne
Caractéristiques
techniques :
1. Consignes de sécurité
1.1 Consignes de sécurité générales
La présente notice a été réalisée avec le plus
grand soin. Nous nous réservons néanmoins
le droit de la modier ou de l’améliorer à tout
moment sans préavis. La version la plus ré-
cente est disponible sous:
www.herthundbuss.com/onlinekatalog
Veuillez lire cette notice d’emploi attentivement
avant d’utiliser le pistolet pulvérisateur pour
la première fois. Conservez précieusement
cette notice pour toute consultation ultérieure.
Le non-respect de cette notice peut entraîner
des dommages matériels et avoir des consé-
quences graves et profondes sur la santé.
Respecter les règles généralement
applicables en matière de sécurité et de
prévention des accidents:
Le respect des règles de sécurité et de
prévention des accidents dénies par la
loi et les associations professionnelles
est impératif. Cela englobe également le
port d’un équipement de protection indi-
viduelle (gants et lunettes de protection,
masque respiratoire).
Ne pas détourner le pulvérisateur de
l’usage prévu:
Le pistolet pulvérisateur doit être utilisé
exclusivement pour la vaporisation à fro-
id et uniquement en combinaison avec le
désinfectant AirClean de Herth+Buss.
Maintenir l’appareil toujours hors de
portée des enfants, et bloqué contre tout
usage inopiné.
Ne jamais travailler avec l’appareil en
cas de grande fatigue ou sous l’inuence
de drogues, de l’alcool ou de médica-
ments.
1.2 Consignes de sécurité spéciques
Ne jamais dépasser une pression maxi-
male de 4bars.
Veiller à toujours garantir une ventilation
sufsante.
Ne jamais diriger le pistolet vers soi,
d’autres personnes ou des animaux.
Ne jamais utiliser d’oxygène ou d’autres
gaz inammables à la place de l’air
comprimé.
2. Description du produit
2.1 Usage conforme
Cet appareil est exclusivement destiné à pro-
duire des aérosols à l’aide d’air comprimé.
À cet effet, le liquide AirClean est pulvérisé
à l’état de brume très ne à l’intérieur de
l’habitacle. Le désinfectant peut être intro-
duit dans le véhicule de l’extérieur, c’est-à-
dire par la prise d’air du système de climati-
sation, tout comme de l’intérieur, en plaçant
l’appareil dans l’habitacle. Le brouillard froid
otte très bien dans l’air et reste longtemps
en suspension. Il atteint également toutes
les zones situées derrière les habillages et
détruit de manière able les germes, spores,
bactéries et virus. Lorsque la ventilation en
circuit fermé est mise en marche, la subs-
tance active est transportée dans tout l’habi-
tacle ainsi que dans le système de climatisa-
tion, qui est ainsi lui aussi désinfecté.

Notice d’emploi 95921003 Notice d’emploi 95921003
17
www.herthundbuss.com 16
FRFRFR
2.2 Caractéristiques techniques
Pression de service: 3 à 4bars
Consommation d’air: 200l/min
Poids: 600g
Capacité: 1 l
Écrou moleté pour
le réglage
d’inclinaison du gicleur
Soupape d’arrêt
de l’air comprimé
Poignée avec dispositif
d’accrochage
Récipient de
réserve
Tuyau d’aspiration
pour désinfectant
Flexible d’air
comprimé
3. Utilisation
L’utilisation du système AirClean nécessite
un air comprimé ltré exempt de condensat
et d’huile. Le non-respect de cette consigne
peut affecter l’efcacité du produit. À cet
effet, utilisez un compresseur sans huile ou
intégrez un séparateur d’eau et d’huile an
d’éviter une telle baisse d’efcacité.
Comment désinfecter un véhicule
en dix étapes:
Avant de procéder à la désinfection du véhi-
cule, nettoyez-le avec soin, car le désinfec-
tant n’enlève pas la crasse.
1. Garez le véhicule à un endroit frais et bien
aéré. La plage de température doit tou-
jours être respectée lors de l’utilisation !
S’il fait trop chaud, le brouillard n’arrive
pas à se former dans le véhicule car l’aéro-
sol sèche immédiatement.
2. Remplissez votre pistolet pulvérisateur de
désinfectant. La quantité nécessaire varie
en fonction de la taille du véhicule et de la
température.
Taille du véhicule Temps d’application
Voiture compacte 7 min + 5 min*
Voiture de taille
moyenne 10 min + 5 min*
Fourgon / SUV 12 min + 5 min*
* Durée d’action
Niveau
d’encrassement
Proportion du
mélange
Léger 20%** : 80 %
Moyen 10 %** : 90%
Élevé 100 %
** Eau courante
Avant utilisation
- Climatisation: en marche
- Température: < 20°C - LO
- Pulseur d’air habitacle: moyen-élevé
- Vitres / portes: fermer
3. Raccordez l’appareil à un compresseur.
Le compresseur doit disposer d’une apti-
tude sufsante au fonctionnement en
continu avec une quantité effective four-
nie >100 l/m et une pression réglée sur
3-4bars.

Notice d’emploi 95921003 Notice d’emploi 95921003
19
www.herthundbuss.com 18
FRFRFR
4. Déposez le ltre à pollen et éliminez-le.
Si nécessaire, nettoyez le boîtier du ltre à
pollen et désinfectez-le.
5. Mettez la ventilation en marche sur le ni-
veau 1 et pulvérisez le désinfectant dans
l’habitacle par l’orice d’aspiration d’air
du système de chauffage, ventilation
et climatisation. Introduisez le produit
jusqu’à ce que l’habitacle soit rempli d’un
léger brouillard.
6. Placez l’appareil dans l’habitacle ou accro-
chez-le à la vitre du côté du conducteur
ou du passager avant. Remontez ensuite
la vitre progressivement jusqu’à ce que la
poignée du vaporisateur touche presque
le cadre de la vitre.
AVERTISSEMENT
Attention!
Veillez à ce que la poignée ne soit
pas trop coincée pour ne pas briser la
vitre.
7. Mettez le pulseur d’air habitacle en marche
à puissance moyenne à environ 20°C, ou-
vrez toutes les buses d’air et mettez la ven-
tilation sur air de circulation. Alimentez le
réseau de bord avec une source électrique
externe ou faites marcher le moteur.
8. Ouvrez l’alimentation en air comprimé et
laissez le désinfectant se répandre jusqu’à
ce qu’un brouillard/effet de saturation soit
clairement visible dans l’habitacle. Cou-
pez l’alimentation en air comprimé et lais-
sez le brouillard agir pendant 2-5 minutes
supplémentaires.
9. Ouvrez alors toutes les portes et le coffre
à bagages pour aérer brièvement le véhi-
cule.
10. Retirez le vaporiseur et montez un nou-
veau ltre à pollen.
4. Nettoyage
Nettoyez le vaporiseur à froid après chaque
utilisation en le rinçant abondamment à
l’eau claire.
5. Déclaration de conformité CE

KOF00885 ı Stand: 08-2018
Herth+Buss Fahrzeugteile GmbH & Co. KG
Dieselstraße 2-4 ı DE-63150 Heusenstamm
Herth+Buss France SAS
ZA Portes du Vercors, 270 Rue Col de La Chau
FR-26300 Châteauneuf-sur-Isère
Herth+Buss Belgium Sprl
Rue de Fisine 9 ı BE-5590 Achêne
Herth+Buss UK Ltd.
Unit 1 Andyfreight Business Pk
Folkes Road, Lye ı GB-DY9 8RB Stourbridge
