HI-Q TOOLS PM400 User manual

WILLKOMMEN Vielen Dank, dass Sie sich für den Kauf
des HI-Q TOOLS PM400-Starthhilfegeräts entschieden
haben. Lesen und verstehen Sie die Betriebsanleitung,
bevor Sie das Produkt verwenden.
INHALT
• Starthilfegerät PM400
• Micro-USB-Datenkabel
• X Connect HD-Batterieklemmen
• Benutzerhandbuch, Hinweise und Garantie
LESEN UND VERSTEHEN SIE DIESE
HINWEISE ZUR PRODUKTSICHERHEIT
VOR GEBRAUCH DES PRODUKTS. Die
Nichtbefolgung der Anweisungen kann
STROMSCHLÄGE, EXPLOSIONEN oder
FEUER verursachen, was SCHWERE
VERLETZUNGEN, TOD, SCHÄDEN AM
GERÄT oder SACHSCHÄDEN zur Folge
haben kann. Bitte bewahren Sie diese
Hinweise sorgfältig auf.
GEFAHR
DE
STARTHILFEGERÄT
PM400
12V 400A LITHIUM
Betriebsanleitung

3
DE
KONTAKT ZU POLO
ÜBER DAS PM400 Das HI-Q TOOLS PM400 ist ein ultra-
kompaktes und tragbares Lithium-Ionen-Starthilfe-
gerät für Pkw, Boote, Motorräder, Geländefahrzeuge,
Rasenmäher, Campingfahrzeuge, Traktoren, Lkw und
mehr. Es kann gefahrlos von jedem verwendet werden.
Das Gerät verfügt über eine funkensichere Technologie
sowie Verpolungsschutz. Das PM400 kann die meisten
Geräte mit Einzelbatterie sofort fremdstarten, bis zu 20
Mal bei nur einer Ladung. Es ist außerdem mit einem
USB-Akkupack und einer LED-Taschenlampe ausgestattet,
was es zu einem perfekten Notfallhelfer macht.
VOR DER INBETRIEBNAHME Das Starthilfegerät PM400
ist bei der Lieferung nur teilweise geladen und muss vor
der ersten Inbetriebnahme vollständig aufgeladen werden.
Bitte lesen und verstehen Sie die im Fahrzeughandbuch
angegebenen Vorsichtsmaßnahmen und Empfehlungen
für das Fremdstarten des Fahrzeugs. Bevor Sie das Pro-
dukt verwenden, stellen Sie die im Handbuch der Batterie
angegebene Spannung und den Batterietyp fest. PM400
ist nur mit 12V-Bleibatterien kompatibel.
ANSCHLUSS AN EINE BATTERIE Bevor Sie das Gerät an
eine Batterie anschließen, vergewissern Sie sich, dass
es sich um eine 12V-Bleibatterie handelt. Das PM400 ist
nicht für andere Batterietypen geeignet. Bestimmen Sie
die korrekte Polung der Akkukontakte auf der Batterie. Der
positive Akkukontakt ist üblicherweise mit einem der fol-
genden Buchstaben oder Symbole gekennzeichnet: POS,
P, +. Der negative Akkukontakt ist üblicherweise mit einem
der folgenden Buchstaben oder Symbole gekennzeichnet:
NEG, N, -. Achten Sie darauf, dass es zu keiner Verbindung
mit dem Vergaser, den Kraftstoffleitungen oder dünnen
Blechteilen kommt. Die unten aufgeführte Anleitung ist
für ein System mit Negativerdung (kommt am häugsten
vor). Sollte Ihr Fahrzeug über ein System mit Positiver-
dung verfügen (äußerst selten), dann befolgen Sie die
unten aufgeführte Anleitung in umgekehrter Reihenfolge.
1.) Verbinden Sie die positive (orangene) HD-Batterie-
klemme mit dem positiven (POS, P, +) Akkukontakt.
2.) Verbinden Sie die negative (schwarze) HD-Batterie-
klemme mit dem negativen (NEG, N, -) Akkukontakt oder
der Fahrzeugkarosserie.
3.) Wenn Sie die Verbindung trennen, tun Sie das bitte in
umgekehrter Reihenfolge, d. h. zuerst die negative (oder
positive bei Systemen mit Positiverdung) Batterieklemme
entfernen.
FREMDSTARTEN
1.) Überprüfen Sie die Spannung und den Batterietyp.
2.) Vergewissern Sie sich, dass die HD-Batterieklemmen
an die korrekten Akkukontakte angeschlossen sind.
3.) Schließen Sie den HD X Connector an das PM400 an.
4.) Bevor Sie versuchen, das Fahrzeug fremdzustarten,
stellen Sie sicher, dass alle stromabhängigen Anwen-
dungen (Scheinwerfer, Radio, Klima-Anlage etc.) ausge-
schaltet sind.
5.) Drücken Sie den An-Knopf, um das Fremdstarten zu
beginnen. Alle LED-Lampen leuchten, um anzuzeigen,
dass alle LEDs ordnungsgemäß funktionieren. Wenn alle
Anschlüsse korrekt hergestellt wurden, leuchte die weiße
Boost-LED auf. Wenn die Batterieklemmen falsch ange-
schlossen sind, leuchtet die rote Fehler-LED auf. Schließen
Sie die Batterieklemmen umgekehrt an, um den Fehler zu
beheben. Die weiße Boost-LED sollte jetzt aufleuchten.
Die weiße Boost-LED leuchtet auf, sobald das PM400 ein-
satzbereit ist - Sie können Ihr Fahrzeug nun fremdstarten.
6.) Versuchen Sie, das Fahrzeug zu starten. Die meisten
Fahrzeuge springen sofort an. Bei manchen Fahrzeugen
ist es erforderlich, dass das PM400 bis zu 30 Sekunden
angeschlossen ist, bevor das Fahrzeug anspringt. Sollte
das Fahrzeug nicht sofort anspringen, warten Sie 20-30
Sekunden und versuchen Sie es erneut. Versuchen
Sie innerhalb von 15 Minuten nicht mehr als fünf Mal hin-
tereinander das Fahrzeug fremdzustarten. Lass Sie das
PM400 15 Minuten ruhen, bevor Sie erneut versuchen, das
www.polo-motorrad.de
[email protected]
Polostr. 1
D-41363 Jüchen
URL:
E-Mail:
Postanschrift:

5
DE
Fahrzeug fremdzustarten.
7.) Nachdem das Fahrzeug angesprungen ist, klemmen
Sie die Batterieklemmen ab und entfernen Sie das PM400.
BATTERIEN MIT NIEDRIGER SPANNUNG UND HANDBE-
TÄTIGUNG
Das PM400 ist zum Fremdstarten von 12V-Bleibatterien
konzipiert, die bis auf 2V entladen sind. Sollte Ihre Batterie
weniger als 2V haben, bleibt die Boost-LED „Aus“. Das deutet
darauf hin, dass das PM400 keine Batterie erkennen kann.
Wenn Sie eine Batterie mit weniger als 2V fremdstarten
müssen, gibt es die Funktion „Handbetätigung“, mit der
Sie die Fremdstartfunktion („An“) erzwingen können.
ACHTUNG SEIEN SIE BEI DER VERWENDUNG DIESES
MODUS BESONDERS VORSICHTIG. DIESER MODUS
EIGNET SICH NUR FÜR 12V-BLEIBATTERIEN. SOWOHL
DIE FUNKENSICHERHEIT ALS AUCH DER VERPOLUNGS-
SCHUTZ SIND DEAKTIVIERT. ACHTEN SIE GANZ BE-
SONDERS AUF DIE POLUNG DER BATTERIE, BEVOR SIE
DIESEN MODUS WÄHLEN. ACHTEN SIE DARAUF, DASS
DIE POSITIVE UND DIE NEGATIVE BATTERIEKLEMME
NICHT MITEINANDER IN BERÜHRUNG KOMMEN, DA DIES
ZU FUNKENBILDUNG FÜHREN KANN. DIESER MODUS
FUNKTIONIERT MIT HOCHSTROM (BIS ZU 400 AMPERE)
UND KANN BEI FALSCHER HANDHABUNG ZU FUNKEN-
BILDUNG UND STARKER HITZE FÜHREN. WENN SIE UN-
SICHER ÜBER DEN UMGANG MIT DIESEM MODUS SIND,
LASSEN SIE SICH VOR DER ANWENDUNG VON EINEM
FACHMANN BERATEN.
Bevor Sie die Funktion „Handbetätigung“ verwenden,
stellen Sie sicher, dass die HD-Batterieklemmen an die
korrekten Akkukontakte angeschlossen sind und das
HD X Connect mit dem PM400 verbunden ist. Um die
Funktion „Handbetätigung“ zu aktivieren, drücken Sie drei
Sekunden lang den Handbetätigungsknopf (rotes Ausrufe-
zeichen in einem roten Kreis). Die weiße Boost-LED leuchtet
abwechselnd „An“ und „Aus“, was bedeutet, dass Sie erfolg-
reich die Funktion „Handbetätigung“ aktiviert haben - Sie
können Ihr Fahrzeug nun fremdstarten. Wenn die Bat-
terieklemmen falsch angeschlossen sind, leuchtet die rote
Fehler-LED auf und das Gerät funktioniert nicht.
ACHTUNG SCHALTEN SIE DAS PM400 „AUS“, BEVOR
SIE DIE BATTERIEKLEMMEN ABKLEMMEN. DIES SORGT
FÜR IHRE SICHERHEIT. DENKEN SIE DARAN, DASS SO-
WOHL DIE FUNKENSICHERHEIT ALS AUCH DER VERPOL-
UNGSSCHUTZ DEAKTIVIERT SIND.
Die meisten Fahrzeuge springen sofort an. Bei manchen
Fahrzeugen ist es erforderlich, dass das PM400 bis zu 30
Sekunden angeschlossen ist, bevor das Fahrzeug anspringt.
Sollte das Fahrzeug nicht sofort anspringen, warten Sie
20-30 Sekunden und versuchen Sie es erneut. Versuchen
Sie innerhalb von 15 Minuten nicht mehr als fünf Mal hin-
tereinander das Fahrzeug fremdzustarten. Lassen Sie das
PM400 15 Minuten ruhen, bevor Sie erneut versuchen, das
Fahrzeug fremdzustarten.

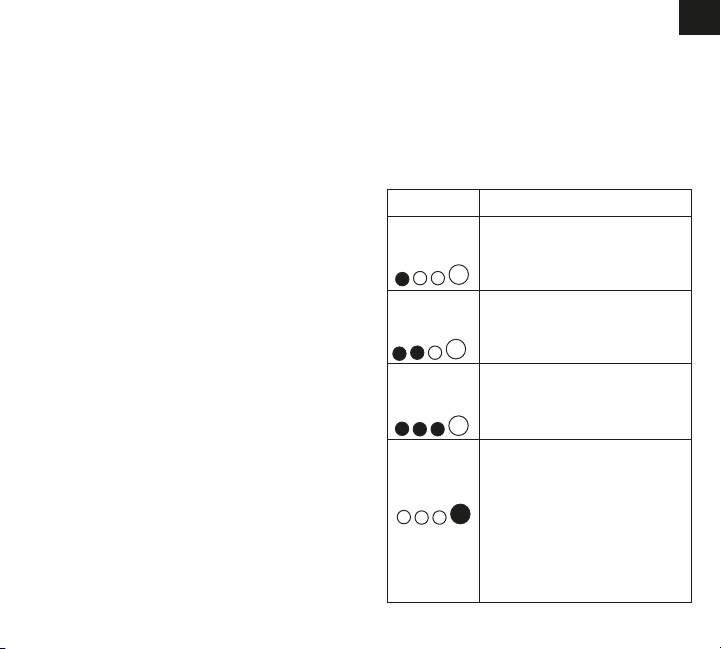

LED Erklärung
25% rote LED
Die 25% Lade-LED leuchtet dauerhaft
rot, wenn die interne Batterie weniger
als 25% geladen ist.
50% rote LED Die 50% Lade-LED leuchtet dauerhaft
rot, wenn die interne Batterie weniger
als 50% geladen ist.
75% gelbe LED Die 75% Lade-LED leuchtet dauerhaft
gelb, wenn die interne Batterie weniger
als 75% geladen ist.
100% grüne
LED
Die 100% Lade-LED leuchtet dauerhaft
grün, wenn die interne Batterie vollstän-
dig geladen ist. Andere LED leuchten
nicht auf
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

7
DE
7
6
5
1
2
3
4

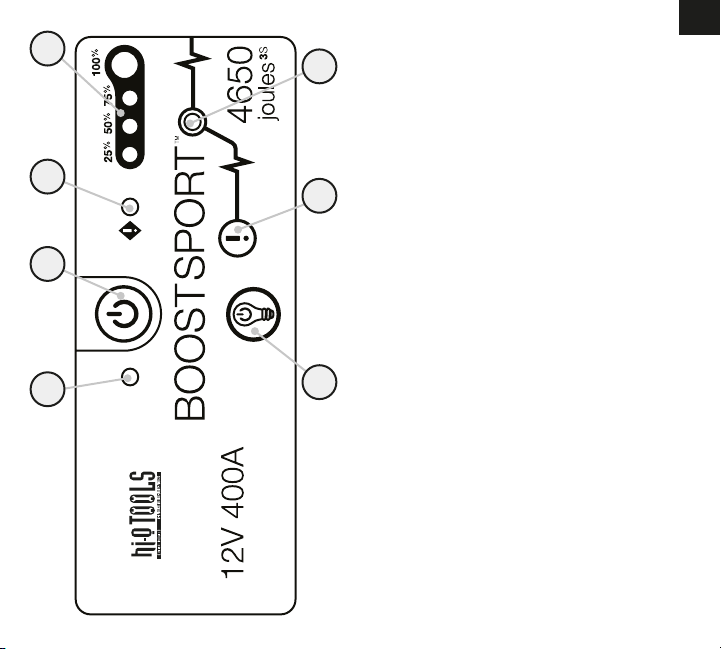

PM400
BENUTZEROBERFLÄCHE
1. STAND DER INTERNEN BATTERIE
Gibt den Ladezustand der internen Batterie an.
2. FEHLER-LED
Leuchtet rot, wenn eine Verpolung erkannt wird,
oder blinkt „An“ und „Aus“, wenn die interne
Batterie zu heiß wird.
3. AN-KNOPF
Schaltet das Gerät „An“ bzw. „Aus“
4. AN-LED
Leuchtet weiß, wenn das Gerät „An“ ist.
5. BOOST-LED
Leuchtet weiß, wenn die Option „Boost“ aktiviert ist.
Wenn das Gerät ordnungsgemäß an die Batterie an-
geschlossen ist, erkennt das PM400 die Batterie auto-
matisch schaltet in den Boost-Modus (LED leuchtet weiß
auf, wenn die Funktion „Handbetätigung“ aktiviert ist).
6. HANDBETÄTIGUNG
Drücken und drei Sekunden gedrückt halten, um die
Handbetätigung zu aktivieren.
SICHERHEITSHINWEISE: Deaktiviert den Sicherheits-
schutz und erzwingt manuell das „An“-springen der
Zusatzspannung. Nur verwenden, wenn die Batterie zu
leer ist, um erkannt zu werden.
7. LICHTMODUS-KNOPF
Schaltet die ultra-helle LED durch sieben Lichtmodi:
100% > 50% > 10% > SOS > Blinken > Stroboskop > Aus

9
DE

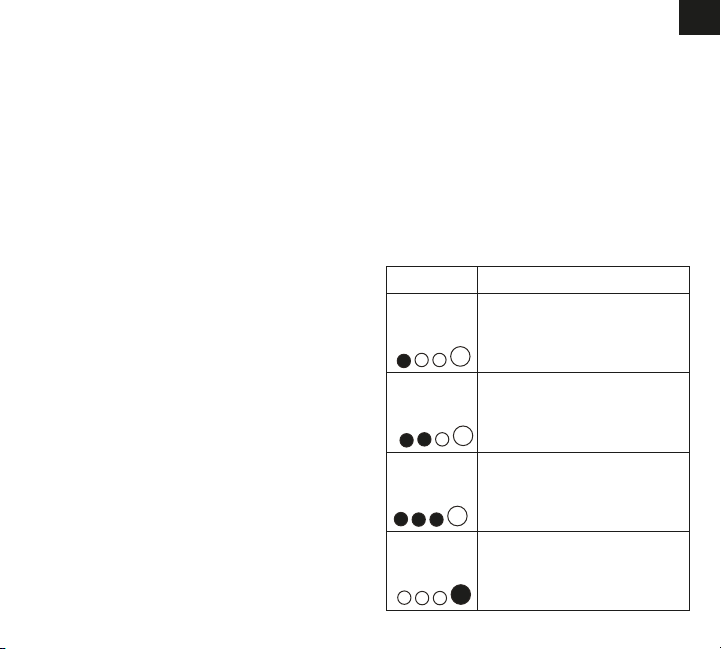

DIE LADE-LED VERSTEHEN
Das PM400 verfügt über vier Lade-LED - 25%, 50%, 75% und
100%. Diese Lade-LED zeigen den Ladezustand (SOC) der
internen Batterie an. Erklärung in der Tabelle unten.
WIEDERAUFLADEN DES PM400
LED Erklärung
25% rote LED
Die 25%-Lade-LED leuchtet langsam
abwechselnd „An“ und „Aus“, wenn
die Batterie weniger als 25% geladen
ist. Wenn die Batterie 25% geladen ist,
leuchtet die rote Lade-LED durchgehend.
50% rote LED Die 50%-Lade-LED leuchtet langsam
abwechselnd „An“ und „Aus“, wenn
die Batterie weniger als 50% geladen
ist. Wenn die Batterie 50% geladen ist,
leuchtet die rote Lade-LED durchgehend.
75% gelbe LED Die 75%-Lade-LED leuchtet langsam ab-
wechselnd „An“ und „Aus“, wenn die Bat-
terie weniger als 75% geladen ist. Wenn
die Batterie 75% geladen ist, leuchtet
die gelbe Lade-LED durchgehend.
100% grüne
LED Die 100%-Lade-LED leuchtet langsam abwechselnd „An“ und „Aus“, wenn
die Batterie weniger als 100% gela-
den ist. Wenn die Batterie vollständig
geladen ist, leuchtet die grüne LED
durchgehend und die 25%-, 50%- und
75%-LED gehen „Aus“.
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
DIE FEHLERMELDUNGEN VERSTEHEN
Das PM400 zeigt einen Fehler an, wenn eine Verpolung erkannt
wird und verfügt zudem über Batterieerkennungstechnologie,
die den Boost-Modus verhindern könnte, wenn es sich um
eine Batterie mit niedriger Spannung handelt. Tritt einer dieser
Fehler auf, passiert Folgendes:
Fehler Grund/Lösung
Fehler-LED
Dauerhaftes
Rot
Verpolung / Klemmen Sie die
Batterieklemmen umgekehrt
an.
Fehler-LED
Blinkendes Rot
Kabel sind
ordnungsgemäß
angeschlossen
Die interne Batterie ist zu
heiß/Lassen Sie das Gerät
abkühlen. Bringen Sie das
Gerät in eine kühlere Umge-
bung.
Boost-LED
leuchtet nicht auf
Kabel sind
ordnungsgemäß
angeschlossen
Die angeschlossene Batterie
hat weniger als 2V/ Entfernen
Sie alle Belastungen und ver-
suchen Sie es erneut oder
verwenden Sie die Funktion
„Handbetätigung“.
USB-Ladegerät Leistungsfähigkeit
5A 1A 2A
Zeit 12 h 6h 3h
LADEN DES PM400
Verbinden Sie das PM400 mithilfe des mitgelieferten
USB-Ladekabels mit dem USB-Anschluss „IN“. Das Gerät
kann an jedem USB-Stromanschluss wieder aufgeladen
werden, wie etwa an einem Netzteiladapter, Autola-
degerät, Laptop oder Sonstigem. Der USB-Anschluss
„IN“ hat einen Nennwert von 2,1 Ampere und sorgt für
sicheres und effizientes Laden der internen Lithi-
um-Batterie.
LADEZEITEN
Die Ladezeit des PM400 variiert je nach Entladung und ver-
wendeter Stromquelle. Die tatsächlichen Ergebnissen kön-
nen je nach Batterieeigenschaften variieren.

11
DE
LADEN IHRER USB-GERÄTE
Sie können praktisch jedes USB-Gerät, wie z. B. ein Smart-
phone, aufladen. Verbinden Sie das mitgelieferte USB-Ladeka-
bel mit dem USB-Anschluss „OUT“ und mit Ihrem USB-Gerät.
Wie oft Sie ein USB-Gerät aufladen können variiert zwischen
den Geräten. Um die Wiederaufladezeiten zu erfahren, kon-
taktieren Sie bitte den Gerätehersteller.
LED-TASCHENLAMPE
Das PM400 ist mit einer integrierten, ultra-hellen LED-
Taschenlampe ausgestattet. Sie verfügt über sieben Lichtmo-
di, die sich in ihrer Leistungsfähigkeit und Betriebsdauer unter-
scheiden: 100%, 50%, 10%, SOS, Blinken, Stroboskop, und Aus.
Zum Schalten der Taschenlampe auf „An“ und „Aus“, drücken
Sie den An-Knopf mit dem Glühbirnensymbol. Drücken Sie
einmal auf „An“, um die Taschenlampe mit 100% Lichtstärke
zu aktivieren, erneut für 50% Lichtstärke (innerhalb von drei
Sekunden), nochmal für 10% Lichtstärke (innerhalb von drei
Sekunden), ein weiteres Mal für SOS (innerhalb von drei
Sekunden), noch ein weiteres Mal für die Stroboskop-Funk-
tion (innerhalb von drei Sekunden) sowie noch ein Mal für
„Aus“. Wenn nicht innerhalb von drei Sekunden ein weiter-
er Lichtmodus ausgewählt wird, bleibt das Gerät in dem
gewählten Lichtmodus „An“. Drücken Sie danach den An-
Knopf, schaltet sich das Gerät „Aus“.
Die Lichtleistung und Lebensdauer des PM400 variieren je
nach gewähltem Lichtmodus. Die Lebensdauer des PM400
kann verlängert werden, wenn während der Nutzung des
Geräts über einen längeren Zeitraum hinweg eine geringere
Lichtleistung gewählt wird.
Modi:
100% > 50% > 10% > SOS > Blinken > Stroboskop > Aus
ENERGIESPARENDE AUTO-ABSCHALTFUNKTION
Das PM400 hat eine eingebaute Energiesparfunktion, die das
Gerät automatisch nach sieben Stunden abschaltet. Um das
Gerät weiter zu nutzen, schalten Sie es einfach wieder an.
TECHNISCHE DATEN
Interne Batterie: Lithium-Ionen
Nennstrom Spitze: 400A
joules3S: 4650
Betriebstemperatur: -30°C bis +50°C
Ladetemperatur: 0ºC bis +40ºC
Speichertemperatur: -20ºC bis +50ºC
(Durchschnittstemp.)
Micro USB (Eingang): 5V, 2.1A
USB (Ausgang): 5V, 2.1A
Gehäuseschutz: IP65 (mit geschlossenen
Anschlüssen)
Kühlung: Natürliche Konvektion
Abmessungen (L x B x H): ca. 17,0 x 8,1 x 4,3 cm
Gewicht: ca. 953 g

13
EN
DANGER
WELCOME Thank you for buying the HI-Q TOOLS PM400.
Read and understand the User Guide before operating the
product.
CONTENT
• Booster PM400
• Micro USB Cable
• Powersport Battery Clamps
• User Guide & Information Guide and Warranty
PRIOR TO USE, READ AND UNDERSTAND
PRODUCT SAFETY INFORMATION. Failure
to follow the instructions may result in
ELECTRICAL SHOCK, EXPLOSION or FIRE,
which may result in SERIOUS INJURY,
DEATH, DAMAGE TO DEVICE or PROPERTY.
Do not discard this information.
English
BOOSTER
PM400
12V 400A LITHIUM
User Guide

15
EN
CONTACTING POLO
ABOUT PM400 The HI-Q TOOLS PM400 is an ul-
tra-compact and portable lithium-ion booster for cars,
boats, motorcycles, ATVs, lawn mowers, RVs, tractors,
trucks and more. It’s extremely safe for anyone to use.
It features spark proof technology and reverse polarity
protection. The PM400 can instantly jump start most
single-battery applications, up to 20 times on a single
charge. The PM400 is also equipped with a USB battery
pack and LED flashlight, making it the ultimate emergen-
cy tool.
GETTING STARTED The PM400 comes partially charged
out of the box and needs to be fully charged prior to use.
Carefully read and understand the vehicle owner’s man-
ual on specic precautions and recommended methods
for jump starting the vehicle. Make sure to determine the
voltage and chemistry of the battery by referring to your
battery owner’s manual prior to using this product. The
PM400 is for jump starting 12-volt lead-acid batteries
only.
CONNECTING TO THE BATTERY Before connecting to
the battery, verify that you have a 12-volt lead-acid bat-
tery. The PM400 is not suitable for any other type of bat-
tery. Identify the correct polarity of the battery terminals
on the battery. The positive battery terminal is typically
marked by these letters or symbol (POS,P,+). The nega-
tive battery terminal is typically marked by these letters
or symbol (NEG,N,-). Do not make any connections to
the carburetor, fuel lines, or thin, sheet metal parts. The
below instructions are for a negative ground system
(most common). If your vehicle is a positive ground sys-
tem (very uncommon), follow the below instructions in
reverse order.
1.) Connect the positive (orange) battery clamp to the
positive (POS,P,+) battery terminal.
2.) Connect the negative (black) battery clamp to the
negative (NEG,N,-) battery terminal or vehicle chassis.
3.) When disconnecting, disconnect in the reverse se-
quence, removing the negative rst (or positive rst for
positive ground systems).
JUMP STARTING
1.) Verify the voltage and chemistry of the battery.
2.) Conrm the battery clamps are connected to the cor-
rect polarity battery terminals.
3.) Connect the HD X Connector to the PM400.
4.) Make sure all of the vehicle’s power loads (headlights,
radio, air conditioning, etc.) are turned off before at-
tempting to jump start the vehicle.
5.) Press the Power Button to begin jump starting. All
LEDs will flash, indicating that all LEDs are properly func-
tioning. If you are properly connected to the battery, the
White Boost LED will illuminate. If the battery clamps are
connected in reverse, the Red Error LED will illuminate.
Reverse the connections to clear this error and then the
White Boost LED will illuminate. The White Boost LED is
illuminated, when the PM400 is ready to jump start your
vehicle.
6.) Try starting the vehicle. Most vehicles will immedi-
ately start. Some vehicles may require the PM400 to be
connected for up to 30 seconds before starting. If the
vehicle does not start right away, wait 20-30 seconds
and try again. Do not attempt more than ve consecutive
jump starts within a 15 minute period. Allow the PM400
to rest for 15 minutes before attempting to jump start
the vehicle again.
7.) Once you have started your vehicle, disconnect the
battery clamps, and remove the PM400.
www.polo-motorrad.de
[email protected]
Polostr. 1
D-41363 Jüchen
URL:
Email:
Mailing Address:

17
EN
LOW VOLTAGE BATTERIES & MANUAL OVERRIDE
The PM400 is designed to jump start 12-volt lead-acid batter-
ies down to 2-volts. If your battery is below2-volts, the Boost
LED will be “Off”. This is an indication that the PM400 can
not detect a battery.
If you need to jump start a battery below 2-volts there is a
Manual Override feature, which allows you to force “On” the
jump start function.
CAUTION USE THIS MODE WITH EXTREME CARE. THIS
MODE IS FOR 12-VOLT LEAD-ACID BATTERIES ONLY. BOTH
THE SPARK PROOF AND REVERSE POLARITY PROTECTION
FEATURES ARE DISABLED. PAY VERY CLOSE ATTENTION
TO THE POLARITY OF THE BATTERY BEFORE USING THIS
MODE. DO NOT ALLOW THE POSITIVE AND NEGATIVE BAT-
TERY CLAMPS TO TOUCH OR CONNECT TO EACH OTHER AS
THE PRODUCT WILL GENERATE SPARKS. THIS MODE USES
VERY HIGH CURRENT (UP TO 400 AMPS) THAT CAN CAUSE
SPARKS AND HIGH HEAT IF NOT USED PROPERLY. IF YOU
ARE UNSURE ABOUT USING THIS MODE, DO NOT ATTEMPT
AND SEEK PROFESSIONAL HELP.
Before using the Manual Override feature, make sure the
battery clamps are connected to the correct polarity battery
terminals and the HD X Connect is connected to the PM400.
To use the Manual Override feature, press and hold the Man-
ual Override Button (a red exclamation point icon inside a
red circle) for three seconds. The White Boost LED will flash
“On” and “Off” indicating you have successfully entered into
Manual Override and it is ready to jump start your vehicle. If
connected in reverse polarity, the Red Error LED will illumi-
nate and the unit will not operate.
CAUTION: POWER THE PM400 “OFF” BEFORE DISCON-
NECTING THE BATTERY CLAMPS. THIS WILL ENSURE YOUR
SAFETY. REMEMBER BOTH THE SPARK PROOF AND RE-
VERSE POLARITY PROTECTION FEATURES ARE DISABLED.
Most vehicles will immediately start. Some vehicles may re-
quire the PM400 to be connected for up to 30 seconds before
starting. If the vehicle does not start right away, wait 20-30
seconds and try again. Do not attempt more than ve con-
secutive jump starts within a 15 minute period. Allow the
PM400 to rest for 15 minutes before attempting to jump
start the vehicle again.
UNDERSTANDING CHARGE LEDS
The PM400 has four Charge LEDs - 25%, 50%, 75% and
100%. These Charge LEDs indicate the internal battery’s
state-of-charge (SOC). See below:
LED Explanation
25% red LED
The 25% Charge LED will ‘breath’ on/
off while charging and will be solid
Red when the internal battery is 25%
charged.
50% red LED The 50% Charge LED will ‘breath’ on/
off while charging and will be solid
Red when the internal battery is 50%
charged.
75% yellow
LED
The 75% Charge LED will ‘breath’ on/
off while charging and will be solid
Yellow when the internal battery is
75% charged.
100% green
LED
The 100% Charge LED will ‘breath’ on/
off while charging and will be solid
Green when the internal battery is fully
charged.
When connected to a USB charger, no
other charge LEDs will be illuminated.
Once disconnected from the charger,
all four Charge LEDs will be illuminated
when the internal battery is between
75%-100%, and the unit is powered “ON”.
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

19
EN
USER INTERFACE
1. INTERNAL BATTERY LEVEL
Indicates the charge level of the internal battery.
2. ERROR LED
Illuminates Red if reverse polarity is detected,
or blinks “On” and “Off” when the internal battery
temperature is too high.
3. POWER BUTTON
Push to turn unit “On” & “Off”.
4. POWER LED
Illunimates White when unit is “On”.
5. BOOST LED
Illuminates White when Boost is active. If the unit is con-
nected properly to a battery, the PM400 will automatical-
ly detect a battery and go into Boost mode (LED flashes
White when Manual Overide feature is active).
6. MANUAL OVERRIDE BUTTON
To enable, push and hold for three seconds.
WARNING: Disables safety protection and manually
forces Boost “On”. Only for use when a battery is too
low to be detected.
7. LIGHT MODE BUTTON
Toggles the ultra-bright LED light through 7 light modes:
100% > 50% > 10% > SOS > Blink > Strobe > Off
7
6
5
1
2
3
4
PM400

21
EN
WHEN RECHARGING THE PM400
UNDERSTANDING CHARGE LEDS
The PM400 has four Charge LEDs - 25%, 50%, 75% and
100%. These Charge LEDs indicate the internal battery’s
state-of-charge (SOC). See below:
Error Reason/Solution
Error LED
Solid Red Reverse polarity/ Reverse the battery connections.
Error Reason/Solution
Error LED
Blinking Red
w/Cables Connected
Properly
The internal battery is too
hot/ Allow the unit to cool.
Bring the unit into cooler en-
vironment.
Boost Light Does Not
Come On
w/Cables Connected
Properly
Connected battery is below
2-volts/ Remove all loads,
and try again, or use Manual
Override Mode.
CHARGING THE PM400
Connect the PM400 using the included USB Charge Ca-
ble to the USB IN port and the USB car charger. It can
also be recharged from any USB powered port, like an AC
adapter, car charger, laptop and more. The USB IN port is
rated at 2.1 Amps to ensure safe and efcient charging
of the internal lithium battery. Due to FCC regulations,
we recommend not to charge and discharge the unit at
the same time.
CHARGING TIMES
The time to recharge a PM400 will differ based on the
discharge level and the power source used. Actual re-
sults may vary due to battery conditions.
CHARGING YOUR USB DEVICES
You can recharge virtually any USB device, like a smart-
phone. Connect the included USB Charge Cable to the
USB OUT port and connect to your USB device.
USB Charger Rating
5A 1A 2A
Zeit 12 h 6h 3h
LED Explanation
25% red LED The 25% Charge LED will slowly
pulse “On” and “Off”, when the bat-
tery is less than 25% charged. When
the battery is 25% charged, the Red
Charge LED will be solid.
50% red LED The 50% Charge LED will slowly
pulse “On” and “Off”, when the bat-
tery is less than 50% charged. When
the battery is 50% charged, the Red
Charge LED will be solid.
75% yellow
LED The 75% Charge LED will slowly pulse “On” and “Off”, when the bat-
tery is less than 75% charged. When
the battery is 75% charged, the Yel-
low Charge LED will be solid.
100% green
LED The 100% Charge LED will slowly pulse “On” and “Off”, when the bat-
tery is less than 100% charged.
When the battery is fully charged,
the Green LED will be solid, and the
25%, 50% and 75% Charge LEDs will
turn “Off”.
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

23
EN
The number of times you can recharge a USB device will
vary between devices. For recharge times, contact your
device manufacturer.
LED FLASHLIGHT
The PM400 has an integrated ultra-bright LED flashlight.
It has seven light modes that effect its performance and
longevity: 100%, 50%, 10%, SOS, Blink, Strobe, and Off.
To turn the flashlight “On” and “Off”, use the Power button
with the light bulb icon. Press once to turn the flashlight
“On” at 100% luminosity, again for 50% luminosity (within
3 seconds), again for 10% luminosity (within 3 seconds),
again for SOS (within 3 seconds), again for Blink (with-
in 3 seconds), again for Strobe (within 3 seconds) and
again for “Off”. If a light mode is not selected within 3
seconds, it will remain “On” in the current light mode, and
the next selection will turn the flashlight “Off”.
Depending on the mode selection, the PM400 will have
various levels of output and runtime. Selecting a lower
power level when using the PM400 for extended periods
of time will prolong battery life.
Modes:
100% > 50% > 10% > SOS > Blink > Strobe > Off
ENERGY SAVING AUTO SHUT OFF
The PM400 has a built in energy saving feature that will
automatically turn the unit off after seven hours. To con-
tinue using, simply power on the unit again.
SPECIFICATIONS TECHNIQUES
Batterie interne: Lithium Ion
Classement des pics
courants: 400A
joules3S: 4650
Température de
fonctionnement: -30°C to +50°C
Température de
chargement: 0ºC to +40ºC
Température de
stockage: -20ºC to +50°C (Temp moyenne.)
Micro USB (entrée): 5V, 2.1A
USB (sortie): 5V, 2.1A
Protection du boîtier: IP65 (w/ports fermés)
Refroidissement: Convection naturelle
Dimensions (L x W x H): Approx. 17,0 x 8,1 x 4,3 cm
Poids: Approx. 953 g

25
FR
BIENVENUE Merci d’avoir acheté le HI-Q TOOLS PM400.
Lisez et comprenez le mode d’emploi avant d’utiliser le
produit.
CONTENU
• Booster PM400
• Câble micro-USB
• Connecteurs batterie Powersport
• Mode d’emploi et informations sur la garantie
AVANT TOUTE UTILISATION, LISEZ ET COM-
PRENEZ LES INFORMATIONS SÉCURITÉ DU
PRODUIT. Ne pas suivre les instructions
peut provoquer des CHOCS ÉLECTRIQUES,
EXPLOSIONS, FEUX pouvant résulter en de
graves BLESSURES, la MORT ou ENDOM-
MAGER DES APPAREILS ou DES BIENS. Ne
négligez pas ces informations.
BOOSTER
PM400
12V 400A LITHIUM
Guide de l’utilisateur
DANGER
FranÇais

27
FR
CONTACTER POLO
A PROPOS DU PM400 Le HI-Q TOOLS PM400 est un démar-
reur lithium-ion ultra-compact et portable pour voitures,
bateaux, motos, 4x4, tondeuses, campings cars, tracteurs,
camions et bien plus. Son utilisation est extrêmement sûre.
Il est équipé d’une technologie anti-étincelles et d’une protec-
tion inversée de la batterie. Le PM400 peut instantanément
démarrer la plupart des applications à une seule batterie,
jusqu’à 20 fois sur un seul chargement. Le PM400 est égale-
ment équipé d’un pack batteries USB et d’une lampe-torche
LED, ce qui en fait le kit d’urgence ultime.
PREMIERS PAS Le PM400 est livré en partie déchargé et
doit être complètement rechargé avec al première utilisation.
Veuillez lire attentivement et comprendre le guide du véhicule
pour prendre les précautions nécessaires et suivre les méth-
odes recommandées pour un démarrage rapide. Soyez-sûrs
de déterminer le voltage et la composition chimique de la
batterie en consultant le manuel du propriétaire de la batterie
avant d’utiliser ce produit. Le PM400 est adapté uniquement
aux batteries acide-plomb de 12 volts.
CONNECTER LA BATTERIE Avant de connecter la batterie,
vériez que vous avez bien une batterie acide-plomb de 12
volts. Le PM400 n’est pas adapté à un autre type de bat-
terie. Identier correctement la polarité de la batterie. La
borne positive est toujours marquée des lettres ou symboles
suivants : POS, P, +. La borne négative est toujours marquée
des lettres ou symboles suivants : NEG, N, +. Ne relier pas
l’appareil au carburateur, aux arrivées d’essence ou à des
parties métalliques minces. Les instructions plus bas sont
destinés à une terre négative (ce qui est le plus courant). Si
votre véhicule a une terre positive (ce qui est très rare), suivez
les instructions dans l’ordre inverse.
1.) Connectez la pince positive (orange) HD à la borne posi-
tive (POS, P, +) de la batterie.
2.) Connectez la pince négative (noire) HD à la borne néga-
tive (NEG, N, -) de la batterie ou au châssis du véhicule.
3.) Au moment de la déconnexion, déconnectez dans l’ordre
inverse, en enlevant d’abord la borne négative (ou bien pos-
itive pour si le système terre est positif).
DEMARRAGE RAPIDE
1.) Vériez le voltage et la composition chimique de la batterie.
2.) Vériez que les pinces HD de la batterie sont connectées
aux polarités correctes des bornes de la batterie.
3.) Connectez le connecteur HD X au PM400.
4.) Assurez-vous que tous les charges électriques du
véhicule (phares, radio, climatisation etc...) sont éteintes
avant de tenter un démarrage rapide du véhicule.
5.) Appuyez sur le bouton marche/arrêt pour commencer
le démarrage rapide. Si tous les LEDs clignotent, cela in-
dique que les LEDs fonctionnent correctement. Si vous
avez connecté correctement la batterie, le “White Boost”
LED s’allumera. Si les pinces des batteries sont connectées
dans le mauvais ordre, le LED d’erreur rouge s’allumera. In-
versez les connecteurs pour résoudre cette erreur, le LED
“White Boost” s’allumera. Si le LED “White Boost” est allumé,
alors le PM400 est prêt pour le démarrage rapide de votre
véhicule.
6.) Essayer de démarrer le véhicule. La plupart des véhicules
démarreront immédiatement. Avec certains véhicules, le
PM400 soit être connecté jusqu’à 30 secondes avant de
pouvoir le démarrer. Si votre véhicule ne démarre pas tout
de suite, attendez 20 à 30 secondes et essayez à nouveau.
Ne tentez pas plus de 5 démarrages rapides dans une
période de 15 minutes. Permettez au PM400 d’attendre 15
minutes avant de tenter à nouveau le démarrage rapide de
votre véhicule.
7.) Une fois que vous aurez démarré votre véhicule, décon-
nectez les pinces et enlevez le PM400.
www.polo-motorrad.de
[email protected]
Polostr. 1
D-41363 Jüchen
URL :
E-mail :
Adresse postale :

29
FR
BASSE TENSION ET COMMANDE MANUELLE
Le PM400 est conçu pour un démarrage rapide de batteries
plomb-acide 12 volts jusqu’à 2 volts. Si votre batterie a une
puissance inférieure à 2 volts, le LED “Boost” sera sur “Off”.
Ceci est une indication que le PM400 ne peut pas détecter
une batterie.
Pour démarrer une batterie en-dessous de 2 volts il existe
une procédure de commande manuelle vous permettant de
basculer la fonction démarrage sur “On”.
ATTENTION UTILISEZ CE MODE AVEC UNE PRÉCAU-
TION EXTRÊME. CE MODE EST POUR LES BATTERIES
PLOMB-ACIDE 12 VOLTS SEULEMENT. LES PROTECTION
CONTRES LES ÉTINCELLES ET CONTRE L’INVERSION DES
POLARITÉS SONT DÉSACTIVÉES FAITES TRÈS ATTENTION
À LA POLARITÉ DE LA BATTERIE AVANT D’UTILISER CE
MODE. VEILLEZ À CE QUE LES PINCES POSITIF ET NÉGAT-
IF DE LA BATTERIE NE SE TOUCHENT OU SE CONNECTENT
PAS COMME CELA PROVOQUERAIT DES ÉTINCELLES. CE
MODE UTILISE UN COURANT HAUTE INTENSITÉ (JUSQU’À
400 AMPÈRES) POUVANT CAUSER DES ÉTINCELLES ET
UNE forte chaleur S’IL N’EST PAS UTILISÉ CORRECTEMENT.
SI VOUS N’ÊTES PAS FAMILIER DE CE MODE, NE L’UTILISEZ
PAS ET CONSULTEZ UN PROFESSIONNEL.
Avant d’utiliser la fonction commande manuelle, as-
surez-vous que les pinces batterie HD sont connectées aux
bornes de la batteries correspondantes en polarité et que
le HD X Connect est connecté au PM400. Pour utiliser la
fonction commande manuelle, maintenez le bouton com-
mande manuelle enfoncé (une icone en forme de point d’ex-
clamation rouge dans un cercle rouge) pendant 3 secondes.
Le LED “White Boost” clignotera “On” et “Off” montrant que
vous le mode commande manuelle est actif et que la bat-
terie est prête à démarrer votre véhicule. Si les polarités
ne correspondent pas, le LED d’erreur rouge s’allumera et
l’unité ne fonctionnera pas.
ATTENTION: METTEZ LE PM400 SUR “OFF”AVANT DE
DÉCONNECTER LES PINCES DE LA BATTERIE. CELA GA-
RANTIRA VOTRE SÉCURITÉ. LES PROTECTIONS CONTRES
LES ÉTINCELLES ET CONTRE L’INVERSION DES POLARITÉS
SONT DÉSACTIVÉES.
La plupart des véhicules démarreront immédiatement. Avec
certains véhicules, le PM400 soit être connecté jusqu’à 30
secondes avant de pouvoir le démarrer. Si votre véhicule ne
démarre pas tout de suite, attendez 20 à 30 secondes et
essayez à nouveau. Ne tentez pas plus de 5 démarrages
rapides dans une période de 15 minutes. Permettez au
PM400 d’attendre 15 minutes avant de tenter à nouveau le
démarrage rapide de votre véhicule.
COMPRENDRE LES LEDS DE CHARGEMENT
Le PM400 dispose de quatre LEDs de chargement - 25%,
50%, 75% et 100%. Ces LEDs de charge indiquent l’état de
chargement de la batterie interne (SOC). Voir plus bas:
LED Explication
25%
Rouge LED Le LED de chargement 25% passera au rouge stable si le chargement de
la batterie interne est inférieur à 25%.
50%
Rouge LED Le LED de chargement 50% passera au rouge stable si le chargement de
la batterie interne est inférieur à 50%.
75%
Jaune LED Le LED de chargement 75% passera au rouge stable si le chargement de
la batterie interne est inférieur à 75%.
100%
Vert LED Le LED de chargement 100% passera au rouge stable si le chargement de
la batterie interne complètement
chargé. Aucun autre LED sera allumé.
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

31
FR
INTERFACE UTILISATEUR
1. NIVEAU INTERNE DE LA BATTERIE
Indique le niveau de chargement interne de la
batterie.
2. LED D’ERREUR
S’allume en rouge si une inversion de polarités est
détectée, ou bien clignote entre “On” et “Off” si la
température de la batterie interne est trop élevée.
3. BOUTON MARCHE
Appuyez pour mettre l’unité sur “On” et “Off”.
4. LED DE MARCHE
S’allume quand l’unité est “On”.
5. LED “BOOST”
S’allume quand le Boost est actif. Si l’unité est connectée
à la batterie, le PM400 détectera automatiquement une
batterie et basculera en mode “Boost” (le LED clignote
quand la fonction commande manuelle est active).
6. BOUTON DE COMMANDE MANUELLE
Pour l’activer, maintenez le bouton enfoncé pendant
trois secondes.
ATTENTION: Désactive la protection de sécurité et al-
lume de force le mode “Boost” qui passe en “On”. À
n’utiliser que si une batterie est trop basse pour être
détectée.
7. BOUTON MODE “LIGHT”
Passe entre les 7 modes lumineux du LED haute intensité :
100% > 50% > 10% > SOS > Clignotement > Stroboscope
> Off
7
6
5
1
2
3
4
PM400

33
FR
COMPRENDRE LES CONDITIONS D’ERREUR
Le PM400 afchera une condition d’erreur si une inversion de
polarité est présente et dispose également d’une technologie de
détection de batteries qui peut empêcher le mode “Boost” de s’en-
clencher si une batterie à bas chargement est présente. Si une de
ces conditions d’erreur sont données, la conséquence sera :
Erreur Raison/Solution
LED d’erreur
Rouge stable Polarité inversée/ Inversez les
connections de la batterie
Erreur Raison/Solution
LED d’erreur
Clignotement rouge
w/Câbles connectés
Correctement
La batterie interne est trop
chaude/Laissez l’unité re-
froidir. Mettez l’unité dans un
environnement moins chaud.
L’indicateur “Boost”
ne s’allume pas
w/Câbles connectés
Correctement
La batterie connectée est
inférieure à 2 volts/ Enlevez
toutes les charges électri-
ques, essayez à nouveau, ou
bien utilisez le mode de com-
mande manuelle
CHARGEMENT DU PM400
Connectez le PM400 en utilisant le câble de charge-
ment USB au port USB IN. Il peut être rechargé depuis
n’importe quel port USB, comme un adaptateur AC, un
chargeur de voiture, un ordinateur portable et bien plus
encore. Le port USB IN est classé 2,1 ampères pour ga-
rantir un chargement sûr et efcient de la batterie interne
au lithium.
TEMPS DE CHARGEMENT
Le temps de recharge d’un PM400 sera différent selon
le niveau de déchargement et la source d’alimentation
choisie. Les durées réelles peuvent varier selon l’état de
la batterie.
Classement du chargeur USB
5A 1A 2A
Temps 12h 6h 3h
CHARGEMENT DE VOS APPAREILS USB
Vous pouvez rechargez quasiment tout appareil USB
comme un smartphone par exemple. Connectez le câble
de chargement USB au port USB OUT et connectez votre
appareil USB.
LORS DU RECHARGEMENT DU PM400
LED Explication
25%
Rouge LED Le LED de charge 25% passera lente-
ment de “On” à “Off” si le chargement
de la batterie est inférieur à 25 %. Si
la batterie est chargée à 25%, le LED
de charge rouge restera stable.
50%
Rouge LED Le LED de charge 50% passera lente-
ment de “On” à “Off” si le chargement
de la batterie est inférieur à 50 %. Si la
batterie est chargée à 50%, le LED de
charge rouge restera stable.
75%
Jaune LED Le LED de charge 75% passera lente-
ment de “On” à “Off” si le chargement
de la batterie est inférieur à 75%. Si la
batterie est chargée à 75%, le LED de
charge rouge restera stable.
100%
Vert LED Le LED de charge 100% passera
lentement de “On” à “Off” si le charge-
ment de la batterie est inférieur à
100 %. Si la batterie est entièrement
chargée, le LED vert sera stable, et
les LEDs de charge 25%, 50% et 75%
passeront sur “Off”.
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%
25% 50% 75% 100%

35
FR
Le nombre de cycles de chargements d’un appareil USB
peut varier d’un appareil à l’autre. Pour les temps de re-
charge, contactez le fabricant de l’appareil.
LAMPE-TORCHE LED
Le PM400 dispose d’une lampe-torche haute intensité
intégrée. Il dispose de sept modes qui affectent sa per-
formance et longévité. 100%, 50%, 10%, SOS, clignote-
ment, stroboscope et Off.
Pour basculer la lampe torche entre “On” et “Off”, utilisez
le bouton “Power” avec l’icone de l’ampoule électrique.
Appuyez une fois pour allumer la lampe-torche (“On”) à
100% de luminosité, une nouvelle fois pour une lumi-
nosité de 50% (en moins de 3 secondes), une nouvelle
fois pour 10% de luminosité (en moins de 3 secondes),
une nouvelle fois pour SOS (en moins de 3 secondes),
une nouvelle fois pour Clignotement (Blink) (en moins
de 3 secondes), une nouvelle fois pour stroboscope (en
moins de 3 secondes) et encore une fois pour “Off”. Si
un nouveau mode lumineux n’est pas choisi en moins
de 3 secondes, il restera “On” dans le mode lumineux
actuel, et la prochaine sélection fera passer la lampe-
torche sur “Off”.
Selon la sélection de mode, le PM400 aura différentes
intensités et durées. Sélectionner un niveau d’intensité
plus bas lors d’une utilisation prolongée du PM400 pro-
longera la durée de vie de la batterie.
Modes :
100% > 50% > 10% > SOS > Clignotement > Strobo-
scope > Off
EXTINCTION AUTOMATIQUE D’ECONOMIE D’ENERGIE
Le PM400 dispose d’une fonction d’économie d’énergie
qui éteindra automatiquement l’unité après 7 heures.
Pour continuer à utiliser, allumez simplement l’unité.
SPECIFICATIONS TECHNIQUES
Batterie interne: Lithium Ion
Classement des pics
courants: 400A
joules3S: 4650
Température de fonc-
tionnement: -30°C to +50°C
Température de charge-
ment: 0ºC to +40ºC
Température de stock-
age: -20ºC to+50ºC (Temp moyenne.)
Micro USB (entrée): 5V, 2.1A
USB (sortie): 5V, 2.1A
Protection du boîtier: IP65 (w/ports fermés)
Refroidissement: Convection naturelle
Dimensions (L x L x H): Env. 17,0 x 8,1 x 4,3 cm
Poids : Env. 953 g

37
IT
PERICOLO
BENVENUTI Grazie per aver acquistato HI-Q TOOLS PM400.
Leggere attentamente la Guida d’uso prima di procedere all’uti-
lizzo del prodotto.
CONTENUTO
• Booster PM400
• Micro cavo USB
• Pinze per cavi di collegamento batteria HD X
• Guida d’uso, informazioni sul prodotto e garanzia
LEGGERE ATTENTAMENTE TUTTE LE INFO-
RMAZIONI DI SICUREZZA DEL PRODOTTO PRIMA
DELL’USO. Il mancato rispetto delle istruzioni può
causare SCOSSE ELETTRICHE, ESPLOSIONI e
INCENDI con il rischio di GRAVI DANNI ALLA
SALUTE, MORTE e DANNEGGIAMENTO DEL PRO-
DOTTO o della PROPRIETÀ. Non gettare o disfarsi
di questo manuale.
Italiano
BOOSTER
PM400
12V 400A LITIO
Guide de l’utilisateur

39
IT
CONTATTI POLO
INFORMAZIONI SU PM400 HI-Q TOOLS PM400 dis è un av-
viatore ultracompatto e portatile con batteria agli ioni di litio,
adatto per automobili, imbarcazioni, moto, quad, tosaerba, au-
tocaravan, trattori, autocarri e altro ancora. È stato concepito
per garantire estrema sicurezza a chiunque lo utilizzi. È dotato
di una tecnologia che impedisce la formazione di scintille e di
un sistema di protezione contro le inversioni di polarità. PM400
consente di avviare istantaneamente la maggior parte di dis-
positivi a batteria singola e permette di effettuare ben 20 avvii
con una sola ricarica. Inoltre, grazie alla funzione di batteria
portatile per ricaricare dispositivi USB e alla torcia a led di cui è
dotato, PM400 è il miglior kit di emergenza di sempre.
INFORMAZIONI PRELIMINARI Al momento dell’acquisto
PM400 ha uno stato di carica parziale ed è necessario effettu-
are una ricarica completa prima di procedere all’uso. Leggere
attentamente la guida d’uso del veicolo riguardo a speciche
precauzioni da adottare e metodi consigliati per eseguire un
corretto avviamento. Prima di utilizzare il prodotto, vericare le
informazioni relative alla tensione e alla composizione chimica
dell’accumulatore, presenti nel manuale dello stesso. PM400 è
adatto solo per accumulatori piombo-acido da 12V.
COLLEGAMENTO ALLA BATTERIA Prima di collegare il
prodotto alla batteria, accertarsi che quest’ultima sia un ac-
cumulatore piombo-acido da 12V. L’impiego di PM400 non è
indicato con nessun altro tipo di accumulatore. Identicare la
corretta polarità dei terminali della batteria. Il terminale pos-
itivo è generalmente contrassegnato dalle seguenti lettere o
simbolo (POS,P,+), mentre quello negativo da (NEG, N,-). Non
effettuare alcun collegamento con il carburatore, tubi del car-
burante o parti metalliche sottili. Qui di seguito sono elencate
le istruzioni da seguire nel caso in cui si abbia un sistema con
messa a terra negativa (più diffuso). Se il veicolo ha una mes-
sa a terra positiva (avviene molto raramente), invertire l’ordine
delle istruzioni.
1.) Collegare la pinza HD positiva (arancione) al terminale pos-
itivo della batteria (POS,P,+).
2.) Collegare la pinza HD negativa (nera) al terminale negativo
della batteria (NEG,N,-) o al telaio del veicolo.
3.) Per scollegare le varie parti, procedere nell’ordine opposto,
iniziando cioè con la rimozione delle componenti negative (op-
pure di quelle positive se la messa a terra è positiva).
AVVIAMENTO
1.) Vericare dapprima la tensione e la composizione chimica
dell’accumulatore.
2.) Accertarsi che le pinze HD siano collegate ai terminali della
batteria con corretta polarità.
3.) Collegare il connettore HD X a PM400.
4.) Accertarsi che tutti i carichi del veicolo (fari, radio, aria con-
dizionata, ecc.) siano opportunamente spenti prima di effettu-
arne l’avviamento.
5.) Premere l’apposito pulsante per iniziare l’avviamento. Tutte
le spie led lampeggeranno per indicare il loro corretto funziona-
mento. Se il collegamento con la batteria è stato effettuato cor-
rettamente, il led bianco di boost si illuminerà. Se le pinze sono
collegate al contrario, si accenderà invece il led rosso di errore.
Una volta invertiti i collegamenti e corretto l’errore, il led bianco
di boost si accenderà. L’accensione del led bianco di boost in-
dica che PM400 è pronto a effettuare l’avviamento del veicolo.
6.) Provare ad accendere il veicolo. La maggior parte dei veicoli
si metterà subito in funzione. Altri, invece, richiedono di essere
collegati a PM400 no a un periodo di tempo di 30 secondi
prima di azionarsi. Se il veicolo non si avvia subito, aspettare
per 20 o 30 secondi e poi riprovare. Non effettuare più di cinque
avviamenti consecutivi nell’arco di quindici minuti. Lasciare
PM400 in pausa per quindici minuti prima di fare un nuovo
tentativo.
7.) Dopo aver messo in moto il veicolo, scollegare le pinze di
collegamento batteria e rimuovere PM400.
Batterie con bassa tensione e comando manuale PM400 è
www.polo-motorrad.de
[email protected]
Polostr. 1
D-41363 Jüchen
URL:
Email:
Indirizzo:
