HIKOKI EC 1433H User manual

Högtrycksluftkompressor
Højtryksluftkompressor
Høytrykksluftkompressor
Korkeapainekompressori
High-Pressure Air Compressor
Läs igenom bruksanvisningen noga före verktygets användning.
Læs instruktionerne nøje igennem, før maskinen tages i brug.
Les grundig og forstå anvisningene før bruk.
Lue ohjeet huolellisesti ennen käyttöä.
Read through carefully and understand these instructions before use.
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Handling Instructions
EC 1433H
000BookEC1433HNE.indb1000BookEC1433HNE.indb1 2019/03/139:49:412019/03/139:49:41

123
456
78
2
1
4
5
36
2
4
000BookEC1433HNE.indb2000BookEC1433HNE.indb2 2019/03/139:49:412019/03/139:49:41

Svenska Dansk Norsk

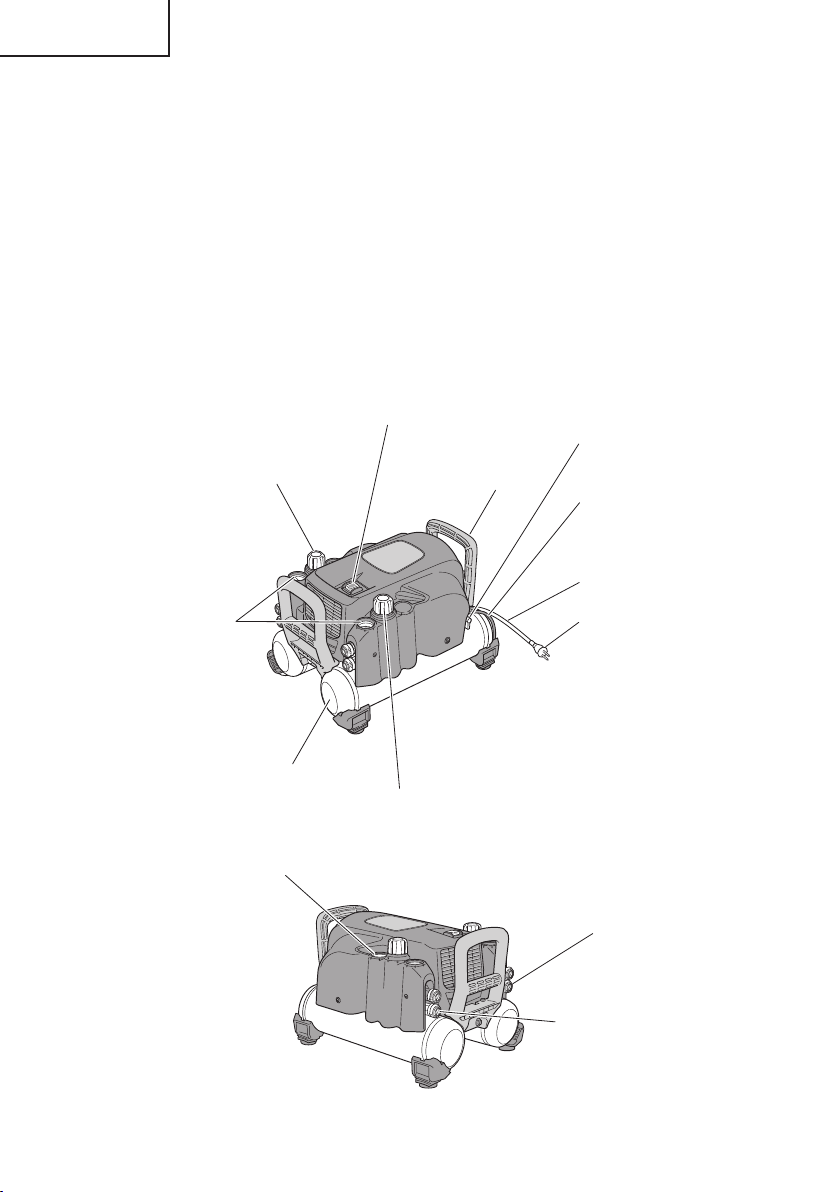

1Avtappningsspak Drænhåndtag Tappespak
2Justeringshandtag för
trycksänkningsventil (vä) Justeringshåndtag til overtryksventil (L) Justeringshåndtak trykkreduksjonsventil (L)
3Justeringshandtag för
trycksänkningsventil (hö) Justeringshåndtag til overtryksventil (H) Justeringshåndtak trykkreduksjonsventil (H)
4Tryckmätare Trykmåler Trykkmåler
5Luftsockel Luftstuds Luftkopling
6Luftslang Luftslange Luftslange
Suomi English
1Tyhjennysvipu Drain lever
2Paineenalennusventtiilin säätökahva
(ala) Pressure-reduction valve adjustment handle (L)
3Paineenalennusventtiilin säätökahva
(ylä) Pressure-reduction valve adjustment handle (H)
4Painemittari Pressure gauge
5Ilmaliitäntä Air socket
6Ilmaletku Air hose
3
000BookEC1433HNE.indb3000BookEC1433HNE.indb3 2019/03/139:49:412019/03/139:49:41

4
Symboler
VARNING
Nedan visas de symboler som
används för maskinen. Se till att
du förstår vad de betyder innan
verktyget används.
Symboler
ADVARSEL
Det følgende viser symboler,
som anvendes for maskinen.
Vær sikker på, at du forstår deres
betydning, inden du begynder at
bruge maskinen.
Symboler
ADVARSEL
Følgende symboler brukes for
maskinen. Sørg for å forstå
betydningen av disse symbolene
før maskinen tas i bruk.
Läs alla säkerhetsvarningar
och alla instruktioner.
Underlåtenhet att följa
varningarna och instruktionerna
nedan kan resultera i elstötar,
brand och/eller allvarliga skador.
Læs alle sikkerhedsadvarsler
og instruktioner.
Det kan medføre elektrisk
stød, brand og/eller alvorlig
personskade, hvis alle
advarslerne og instruktionerne
nedenfor ikke overholdes.
Les alle advarsler og
sikkerhetsinstruksjoner.
Hvis du ikke følger alle advarsler
og instruksjoner kan bruk av
utstyret resultere i elektrisk
støt, brann og/eller alvorlig
personskade.
Ha alltid ögonskydd. Brug altid beskyttelsesbriller. Ha alltid på deg vernebriller.
Gäller endast EU-länder
Elektriska verktyg får inte kastas i
hushållssoporna!
Enligt direktivet 2002/96/EG
som avser äldre elektrisk och
elektronisk utrustning och dess
tillämpning enligt nationell
lagstiftning ska uttjänta elektriska
verktyg sorteras separat och
lämnas till miljövänlig återvinning.
Kun for EU-lande
Elværktøj må ikke bortskaffes
som almindeligt affald!
I henhold til det europæiske
direktiv 2002/96/EF om
bortskaffelse af elektriske
og elektroniske produkter og
gældende national lovgivning skal
brugt elværktøj indsamles separat
og bortskaffes på en måde, der
skåner miljøet mest muligt.
Kun for EU-land
Kast aldri elektroverktøy i
husholdningsavfallet!
I henhold til EU-direktiv 2002/96/
EF om kasserte elektriske
og elektroniske produkter og
direktivets iverksetting i nasjonal
rett, må elektroverktøy som
ikke lenger skal brukes, samles
separat og returneres til et
miljøvennlig gjenvinningsanlegg.
Symbolit
VAROITUS
Seuraavassa on näytetty konees-
sa käytetyt symbolit. Varmista,
että ymmärrät niiden merkityksen
ennen kuin aloitat koneen käytön.
Symbols
WARNING
The following show symbols used
for the machine. Be sure that you
understand their meaning before
use.
Lue kaikki turvallisuutta
koskevat varoitukset ja kaikki
ohjeet.
Jos varoituksia ja ohjeita
ei noudateta, on olemassa
sähköiskun, tulipalon ja/tai
vakavan henkilövahingon vaara.
Read all safety warnings and
all instructions.
Failure to follow the warnings and
instructions may result in electric
shock, fire and/or serious injury.
Käytä aina suojalaseja. Always wear eye protection.
Koskee vain EU-maita
Älä hävitä sähkötyökalua
tavallisen kotitalousjätteen
mukana!
Vanhoja sähkö- ja
elektroniikkalaitteita koskevan
EU-direktiivin 2002/96/ETY ja
sen maakohtaisten sovellusten
mukaisesti käytetyt sähkötyökalut
on toimitettava ongelmajätteen
keräyspisteeseen ja ohjattava
ympäristöystävälliseen
kierrätykseen.
Only for EU countries
Do not dispose of electric tools
together with household waste
material!
In observance of European
Directive 2002/96/EC on
waste electrical and electronic
equipment and its implementation
in accordance with national law,
electric tools that have reached
the end of their life must be
collected separately and returned
to an environmentally compatible
recycling facility.
000BookEC1433HNE.indb4000BookEC1433HNE.indb4 2019/03/139:49:412019/03/139:49:41

Svenka
5
(Översättning av originalinstruktionerna)
BESKRIVNING AV FUNKTIONERNA HOS
VIKTIGA KOMPONENTER
Strömbrytare Slår på och av strömtillförseln
Ventiljusteringshandtag för trycksänkning (H)
(RÖTT lock) Avsett endast för användning med spikpistolen. Justerar arbetstrycket på HiKOKI-högtrycksverktyget.
Ventiljusteringshandtag för trycksänkning (L)
(GRÅTT lock) Justerar trycket som tillförs spikpistolerna för allmänt ändamål och de pneumatiska verktygen (arbetslufttryck på högst 8 bar
(116 psi)).
Tryckmätaren i tanken Indikerar trycket i tanken. Trycket ökar upp till 32,5 bar
(471,4psi)
Tryckmätare som indikerar inställt sänkningstryck
(2 tryckmätare) Det indikerar inställt tryck på trycksänkningsventilerna (H) och (L).
(25 bar (362,6psi) maximalt på H-sidan och 8 bar (116psi)
maximalt på L-sidan.)
Sockel för högtrycksluft (för HiKOKI-högtrycksverktyg) Den ansluter HiKOKI-högtrycksluftslangen för HiKOKI-
högtrycksverktyg.
Sockel för normal tryckluft (för vanliga högtrycksverktyg) Den ansluter luftslangen för spikpistoler med normalt tryck.
Avtappningsspak Den dränerar luft och vatten. Dränera minst en gång om
dagen när arbetet är slutfört.
Strömkontakt Den kan användas med jordat uttag för trestiftad kontakt.
SÄKERHETSÅTGÄRDER OCH VARNINGAR
VARNING
För att undvika allvarlig personskada och
materiella skador. Läs och gör dig införstådd
med följande "SÄKERHETSÅTGÄRDER OCH
VARNINGAR" innan du använder verktyget:
Om varningar inte iakttas kan det resultera i
dödsfall eller allvarliga personskador.
SÄKERHETSÅTGÄRDER VID ANVÄNDNING AV
KOMPRESSORN
Viktig information
De flesta olyckor i samband med användning eller underhåll
av kompressor orsakas av att allmänna säkerhetsregler eller
försiktighetsåtgärder inte iakttas. Olyckor kan ofta undvikas
genom att man upptäcker en farlig situation innan den
inträffar och genom att iaktta lämpliga säkerhetsprocedurer.
Allmänna säkerhetsåtgärder uppges i avsnitted
"SÄKERHET" i denna bruksanvisning, samt i avsnitten
som innehåller instruktioner beträffande användning och
underhåll.
Faror som måste undvikas för att förhindra personskador
eller maskinskador identifieras med VARNINGAR på
kompressorn och i denna bruksanvisning.
Kompressorn får aldrig användas på något sätt som inte har
specifikt rekommenderats av tillverkaren, såvida du inte först
bekräftar att det planerade användningssättet är säkert för
dig och andra.
Dödsfall eller allvarliga personskador kan inträffa om
kompressorn används på felaktigt eller farligt sätt.
Undvik sådana risker genom att följa dessa allmänna
säkerhetsinstruktioner.
Högtryckskompressorntillhandahållerbådehögtrycksluftoch
vanlig luft. Vad gäller högtrycksluft är högtryckskompressorn
endast avsedd för HiKOKI högtrycksspikpistoler och
högtrycksluftslangar. Om kompressorn används på ett sätt
som inte specifikt tillåts, kommer allvarliga personskador att
inträffa.
1. Vidrör aldrig rörliga delar
Placera aldrig dina händer, fingrar eller kroppsdelar nära
kompressorns rörliga delar.
2. Kör aldrig utan alla skydden på plats
Kör aldrig kompressorn utan alla skydd och
säkerhetsfunktioner på plats och i gott funktionsskick.
Om ett skydd eller en säkerhetsfunktion måste tas bort
för att utföra underhåll eller service, måste skydden eller
säkerhetsfunktionerna återställas innan kompressorn
åter används.
3. Bär alltid skyddsglasögon
Bär alltid skyddsglasögon eller motsvarande
ögonskydd. Tryckluft får aldrig riktas mot en
person eller mot någon kroppsdel. Använd alltid
skyddutrustning, inklusive hörselskydd och
skyddskläder, hjälm och skyddsskor som är
lämpliga för arbetsmiljön.
4. Skydda dig själv mot elektriska stötar
Förhindra kontakt mellan kroppen och jordade ytor
som rör, element, spisar och kylskåp. Använd aldrig
kompressorn på fuktig eller våt plats.
5. Koppla från kompressorn
Koppla alltid från kompressorn från strömkontakten
och avlägsna tryckluften från lufttanken innan du utför
service, besiktning, underhåll, rengöring, byte eller
kontroll av några komponenter.
6. Undvik oavsiktlig igångsättning
Bär inte kompressorn medan den är ansluten till
strömkällan eller när lufttanken är fylld med komprimerad
luft. Se till att knappen på tryckomställaren står i läget
"OFF" (av) innan du ansluter kompressorn till strömkällan.
7. Förvara kompressorn på lämpligt sätt
Kompressorn ska förvara på en torr plats när den
inte används. Förvaras oåtkomligt för barn. Se till att
förvaringsstället är låst.
8. Håll arbetsområdet rent
Röriga arbetsområden kan bidra till olyckor. Rengör
alla arbetsområden med avseende på onödiga verktyg,
smuts, möbler etc.
000BookEC1433HNE.indb5000BookEC1433HNE.indb5 2019/03/139:49:422019/03/139:49:42

Svenka
6
9. Håll borta barn
Låt inte besökare komma i kontakt med kompressorns
förlängningsslang. Alla besökare bör hållas på säkert
avstånd från arbetsområdet. Förvaras oåtkomligt för
barn.
10. Bär lämpliga klädesplagg
Bär inte lösa klädesplagg eller smycken. Lösa plagg kan
fastna i rörliga delar. Bär skyddande hårnät eller hatt för
att hålla undan långt hår.
11. Hantera nätsladden försiktigt
Ryck aldrig ut nätsladden ur uttaget.
Håll borta nätsladden från värme, olja och vassa kanter.
12. Utför underhåll på kompressorn med försiktighet
Följ anvisningarna för smörjning. Undersök sladdarna
regelbundet och få dem reparerade av auktoriserad
serviceanläggning om skador föreligger.
13. Använd en säker förlängningssladd
För att förhindra elektriska stötar, använd en 3-stiftad
förlängningssladd med 3-stiftad, jordad kontakt och
3-stiftat, jordat uttag.
Se till att förlängningssladden är i gott funktionsskick.
Om sladden är skadad ska den bytas ut eller repareras.
Sladden ska ha tillräcklig kapacit för strömmen som tillförs
produkten. Sladden med otillräcklig kapacitet orsakar en
spänningssänkning eller elektrisk effektförlust, vilket kan
resultera i överhettning.
I följande tabell visas sladdens kapacitet beroende på
sladdlängd.
Använd en särskild förlängningssladd om kompressorn
ska användas utomhus.
Tabell 1 Giltig för max längd av 20 m (65 fot)
Kompressor hk W 230 V (mm2)
EC1433H 1,27 950 2,5
VARNING
Undvik elektriska stötar. Använd aldrig denna
kompressor med en skadad eller nött elkabel eller
förlängningssladd. Inspektera alla elkablar regelbundet.
Använd aldrig nära vatten eller i någon miljö där risk för
elektrisk stöt föreligger.
14. Var vaksam
Var alltid uppmärksam på vad du gör. Använd sunt
förnuft. Kör inte kompressorn om du är trött. Kör aldrig
kompressorn om du är under inflytande av alkohol,
droger eller läkemedel som gör dig sömnig.
15. Kontrollera skadade delar och luftläckage
Innan du fortsätter att använda kompressorn ska du
noggrant undersöka skydd eller andra komponenter
med avseende på eventuella skador som kan påverka
funktionsdugligheten.
Kontrollera att rörliga delar är korrekt inställda och
inte kärvar, att inga komponenter har gått sönder, att
aggregatet är korrekt ihopsatt, att det inte föreligger
luftläckage, samt att eventuella andra tillstånd inte
föreligger som kan påverkafunktionsdugligheten.
Eventuellt skydd eller annan komponent som är
skadad ska repareras eller bytas ut av auktoriserad
serviceanläggning om inget annat anges i denna
bruksanvisning. Defekta tryckstyrdon ska bytas ut av
auktoriserad serviceanläggning.
Kör inte kompressorn om den inte går att slå på och av
med strömbrytaren.
16. Kör kompressorn på korekt sätt
Kör kompressorn i enlighet med instruktionerna häri. Låt
aldrig kompressorn användas av barn, individer som
inte är införstådda med hur den fungerar, eller annan
obehörig personal.
17. Se till att alla skruvar, bultar och lock sitter åt
ordentligt
Se till att alla skruvar, bultar och plåtar är ordentligt
åtdragna.
Kontrollera deras skick regelebundet.
18. Se till att motorns luftutsläpp hålls ren
Motorns luftutsläpp måste hållas rent så att luften alltid
kan flöda fritt. Kontrollera regelbundet dammansamling.
19. Kör kompressorn på märkspänningen
Kör kompressorn på spänningen som specificeras på
namnplåtarna. Om kompressorn körs på högre spänning
än märkspänningen, kommer det att resultera i onormalt
högt varvtal, vilket kan skada enheten och förstöra
motorn.
20. Kör aldrig en kompressor som är defekt eller i
odugligt funktionsskick
Om kompressorn verkar gå onormalt, gör märkliga ljud
eller på annat sätt verkar vara defekt, sluta använda
den omedelbart och låt reparationer utföras på en
auktoriserad serviceanläggning.
21. Torka inte plastkomponenter med lösningsmedel
Lösningsmedel som bensin, förtunningsmedel,
bensen, tetraklorid och alkohol kan skada och knäcka
plastkomponenterna. Torka inte av dem med sådana
lösningsmedel. Torka av plastkomponenter med en mjuk
trasa lätt fuktad med milt tvättmedel; torka av ordentligt.
22. Använd endast originalreservdelar
Användning av reservdelar utom originalreservdelar
kan upphäva garanting och leda till funktionsoduglighet
och resulterande personskador. Originalreservdelar är
tillgängliga från återförsäljaren.
23. Kompressorn får inte modifieras
Kompressorn får inte modifieras. Alla eventuella
reparationer måste utföras av auktoriserad
serviceanläggning. Ej auktoriserad modifikation kan
inte bara försämra kompressorns prestanda, men även
resultera i olyckor eller personskador för personal som
saknar nödvändiga kunskaper och teknisk expertis för att
utföra reparationerna på rätt sätt.
24. Stäng av strömbrytaren när kompressorn inte
används
När kompressorn inte används ska strömbrytaren
stängas av (“OFF”), kontakten kopplas ifrån strömkällan
och avtappningsspaken öppnas så att tryckluften kan
släppas ut ur lufttanken.
25. Vidrör aldrig ytan på högtemperaturdelen
För att förhindra brännskador, vidrör inte röret, huvudet,
cylindern, motorn och inverterarlocket.
26. Rikta inte tryckluften mot kropp
Risk för personskada – rikta inte tryckluft mot individer
eller djur.
27. Töm tanken
Töm tanken varje dag eller efter var 4:e brukstimme.
Öppna avtappningsspaken och luta kompressorn för att
tömma ut ansamlat vatten.
28. Stoppa inte kompressorn genom att dra ut kontakten
Använd "ON/OFF"-kontakten.
29. Se till att kompressorns utgångstryck är inställt på
ett lägre värde än verktygets maximala driftstryck
För högt lufttryck orsakar fara för bristning. Kontrollera
tillverkarens maximala tryckmärkning för tryckluftsverktyg
och tillbehör. Kompressorns utgångstryck får aldrig
överstiga den maximala tryckmärkningen.
30. Originaldelarna för HiKOKI högtrycksverktyg,
högtrycksluftslang och kompressor måste
användas när högtryckssidan av HiKOKI
högtryckskompressorn används.
000BookEC1433HNE.indb6000BookEC1433HNE.indb6 2019/03/139:49:422019/03/139:49:42

Svenka
7
31. Reservdelar
Använd endast originalreservdelar från HiKOKI vid
servicearbete. Reparationer ska utföras endast av
auktoriserad serviceanläggning.
32. Använd aldrig transformator för strömtillförseln
för denna kompressor. Om en transformator
används för att öka spänningen, kommer motorn
att felfungera eller förstöras. (Om en transformer
används, kommer maskinen att stanna.)
33. Anslut aldrig kompressorn till en motorgenerator
eller likströmskälla
Kompressorn går då sönder eller skadas p.g.a. bränning.
34. Denna kompressor är för inomhusbruk. Installera
inte kompressorn någonstans där den utsätts för
regn eller vattenstänk, hög luftfuktighet eller höga

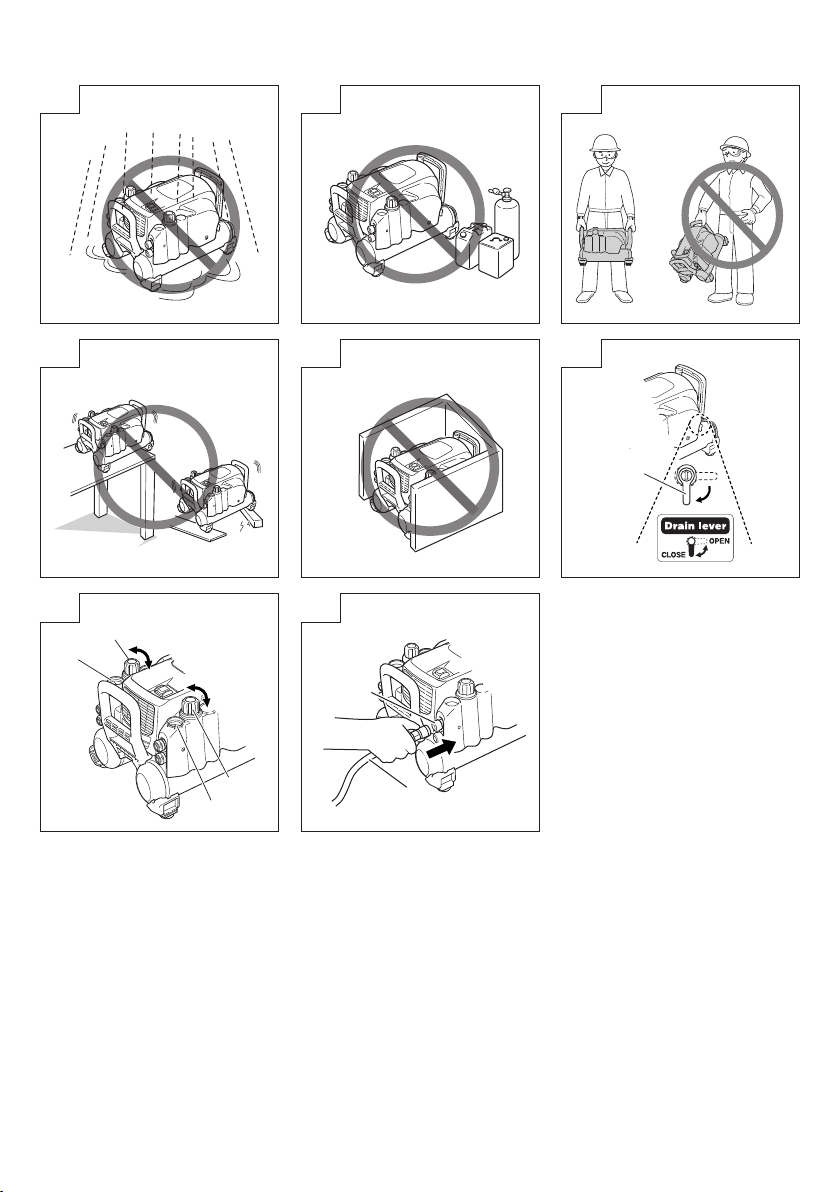

temperaturer (Fig. 1)
Om den används under blöta omständigheter kan det
resultera i elektrisk stöt eller kortslutning, vilket resulterar
i antändning. Använd endast under de miljöförhållanden
som anges i specifikationerna.
35. Kör inte verktyget nära brandfarliga ämnen
Kör aldrig verktyget nära brandfarliga ämnen (t.ex.
förtunningsmedel, bensin etc.). (Fig. 2) Flyktiga ångor
från dessa ämnen kan sugas in i kompressorn och
tryckas ihop tillsammans med luften, vilket kan resultera i
explosion.
36. Använd aldrig verktyget i en explosiv miljö
Gnistor från verktyget kan antända atmosfäriska gaser,
damm eller andra brännbara material.
37. Kompressorn måste jordas
Jorda kompressorn för att förhindra att någon person
utsätts för elektrisk stöt. Kompressorn levereras med
3-stiftad sladd och 3-stiftat uttag så att det kan anslutas
till lämpligt jordat uttag.
En grön- och gulrandig sladd är en jordledare. Den får
aldrig anslutas till andra laddade terminaler.
38. Håll kompressorn på rätt sätt när du bär den.
Bär kompressorn på lämpligt sätt genom att fatta greppen
med båda händerna. (Fig. 3)
39. Var försiktig när du transporterar kompressorn. Den
får inte vändas eller lyftas med krokar eller rep.
40. Iaktta gällande bestämmelser vid kassering av
maskinen eller dess komponenter.
TEKNISKA DATA
Modell EC1433H
Strömtillförsel 230 V AC 50Hz
Märkström 5,2 A
Motoreffekt 950 W (1,27 hk)
Skyddsjordning Klass I
Skyddsstruktur IP20
Arbetstemperatur 5°C till +40°C
Arbetsfuktighet Högst 85 % rel. fuktighet. Ingen daggkondensation.
Höjd över havet Upp till 1000 m
Förvaringstemperatur -10 till +50°C
Förvaringsfuktighet Högst 85 % rel. fuktighet. Ingen daggkondensation.
Tryckomställarens arbetsområde Av: 3,25 MPa (32,5 bar) [471,4 psi] / På: 2,6 Mpa (26 bar) [377,1 psi]
ANVÄNDARANVISNINGAR
Packa upp kompressorn och undersök om det föreligger
några defekter, skador eller lösa bultar och skruvar.
VARNING
Läs avsnittet, "SÄKERHETSÅTGÄRDER OCH
VARNINGAR"
Bär skyddsglasögon
Ögon är alltid utsatta p.g.a. risken för att damm blåses
upp av utloppsluften eller att ett fästelement blåser
upp eller fel uppstår på verktyget. Av dessa skäl ska
skyddsglasögon alltid bäras när verktyget används.
OBS!
○Glasögon utan sidoskydd och ansiktsmasker utgör inte
tillräckligt skydd.
○Informationen i denna bruksanvisning är avsedd
att förklara hur du använder och utför underhåll på
kompressorn på ett säkert sätt.
Vissa bilder i denna bruksanvisning kan visa detaljer eller
redskap som skiljer sig från din egen kompressor.
1. Installation
VARNING
○ Använd aldrig maskinen någonstans där ett flyktigt
brännbart ämne förvaras. (Fig. 2)
Den får aldrig användas nära bensin, förtunningsmedel,
gas, målarfärg eller klister, eftersom detta kan orsaka
antändning eller explosion.
○ Använd aldrig maskinen nära öppen låga eller annat
brännbart ämne.
○ Använd aldrig masinen på ostabil plats. (Fig. 4)
Den får aldrig användas någonstans där den kan rubbas
eller falla av sig själv.
Se till att installera kompressorn på ett platt golv med
gummiskydd för benen; maximal tillåten lutningsvinkel är
10 grader. Om installationsgolvet lutar och är halt, ska
du se till att kompressorn inte flyttar sig medan den körs.
Använd inte på hylla eller stativ där den kan falla omkull.
000BookEC1433HNE.indb7000BookEC1433HNE.indb7 2019/03/139:49:422019/03/139:49:42

Svenka
8
2. Komponentnamn
○ Undvik ett ställe som utsätts för höga temperaturer
eller direkt solljus; se till att anv’nda maskinen i
välventilerat, skuggigt område.
Om den används i hög temperatur eller i direkt solljus
försämras inte bara hållbarheten, men det ökar även
temperaturen hos huvudkomponenten, vilket orsakar risk
för personskador.
Se till att använda den i välventilerat, skuggigt område.
Lämplig omgivningstemperatur är +5°C till +40°C.
○ Maskinen får inte installeras på dammig plats
(trächips o dyl).
○ Installera maskinen i rätt riktning.
Installera den på lämpligt sätt.
○ Maskinen får inte installeras i regn eller någonstans
där den kan nedstänkas med vatten eller utsättas
för höga temperaturer. (Fig. 1)
Om den används i blöt miljö kan det orsaka en elektrisk
stöt eller kortslutning, vilket kan resultera i brand p.g.a.
motorfel eller antändning.
○ Blockera aldrig en ventileringsöppning och använd
heller aldrig maskinen inuti en låda eller trång plats
(i ett fordon, etc.) (Fig. 5)
Annars kan onormal värme genereras, vilket orsakar
problem eller en olycka.
Installera kompressorn minst 1 m från väggen för att
säkerställa tillräcklig ventilering och avkylning.
○ Du ska aldrig sitta på eller lägga något föremål
ovanpå maskinen.
Annars kan problem uppstå eller maskinen gå sönder.
○ Använd inte kompressorn någonstans där
temperaturen är 5°C eller lägre eller där
omgivningstemperaturen överstiger +40°C.
Tryckmätare som
indikerar inställt
sänkningstryck
(2 tryckmätare)
Ventiljusteringshandtag för trycksänkning
(L) (GRÅTT lock) Handtag Avtappningstub
Nätsladd
Strömkontakt
Ventiljusteringshandtag för
trycksänkning (H) (RÖTT lock)
Sockel för normal tryckluft
(för vanliga högtrycksverktyg)
Tryckmätare i tanken
Lufttank
Sockel för högtrycksluft
(för HiKOKI-högtrycksverktyg)
Avtappningsspak
Strömbrytare "I" : PÅ
"O" : AV
( )
000BookEC1433HNE.indb8000BookEC1433HNE.indb8 2019/03/139:49:422019/03/139:49:42

Svenka
9
3. Driftsprocedur för maskinen
Besiktning och kontroll före användning
VARNING
○ Kontrollera att skruvar och muttrar inte sitter löst
och att komponenter inte saknas före användning.
○ Strömtillförseln måste vara 230 V växelström
10 A och försedd med automatsäkring. Tillåtet
källspänningsområde är +/-10%.
○ Förlängningssladden eller trumsladden måste ha
en bredd på minst 2,5 mm2och en längd på högst
20 m. Sladden måste vara fullständigt utdragen
när den används.
○ Se till att maskinen är installerad i rätt riktning när
den används.
• Maskinen ska användas i enlighet med anvisningar
i "SÄKERHETSÅTGÄRDER OCH VARNINGAR" på
sidan 5.
• Tryckventiler i beskrivningen innefattar inte fel vid
avläsning av tryckmätaren.
(1) När maskinens strömbrytare har stängts av, anslut
nätsladdens jordningskontakt till jord och sedan
nätkontakten till uttaget.
Om du använder en förlängningssladd eller trumsladd,
se till att det effektiva tvärsnittet är minst 2,5 mm2och
längden är högst 20 m.
(2) Slå på strömbrytaren medan avtappningsspaken är
fullständigt öppen.
(3) Se till att motorn startar och luften läcker ut från
avtappningsslangen när avtappningsspaken är öppen.
(4) Stäng avtappningsspaken och se till att ingen luft
läcker ut ur slangen. (Fig. 6)
(5) Vrid justeringshandtaget (på 2 ställen) på
trycksänkningsventilen fullständigt medurs tills du inte
kan flytta den längre och se till att ovanstående åtgärd
för tryckmätarpekaren (uppåt) på båda platserna.
FÖRSIKTIG
När trycket i lufttanken ökar p.g.a. tryckegenskaperna
i trycksänkningsventilen, kan trycket skilja sig från det
inställda tillförseltrycket med upp till 2 bar.
Vrid justeringshandtaget på trycksänkningsventilen
moturs en gång för att sänka trycket och fortsätt sedan
med justeringen medan trycket ökas genom att vrida
justerhanden medurs.
(6) Se till att kompressionsåtgärden stoppas automatiskt
efter 6 till 7 minuter. Utom när extratanken är ansluten
eller spänningssänkning har inträffat, eftersom dessa
ökar totalt antal driftstimmar.
(7) Vänta i 5 minuter efter maskinen har stannat för att
bekräfta att det inte finns några onormala ljud eller
luftläckage och att kompressorn inte startar om.
(8) Avlufta tryckluften genom att öppna avtappningsspaken
något. Se till att driften fortsätter på grund av en
sänkning i trycket.
(9) Stäng avtappningsspaken och stäng av strömmen
medan kompressionen slås på, för att säkerställa att
dessa åtgärder förhindrar maskinen från att fungera.
(10) Vrid justeringshandtaget (på 2 platser) på
trycksänkningsventilen moturs för att säkerställa att
denna vridning flyttar tryckmätarpekaren nedåt vid
båda platserna. (Det kan höras ljud orsakade av
luftläckage men det innebär inte att det är något fel.)
(Fig. 7)
(11) Öppna avtappningsspaken för att släppa ut alla
tryckluft och vatten i lufttanken.
Om det förelåg några abnormiteter i besiktningen eller
inspektionen före opreationen, skicka maskinen till din
återförsäljare eller auktoriserade serviceanläggning för
kontroll eller reparation.
Driftsprocedur
Innan du använder maskinen ska du utföra "Besiktning och
kontroll före användning" (se sid. 9).
(1) Öppna avtappningsspaken fullständigt och slå på
strömbrytaren. När åtgärden har påbörjats, stäng
avtappningsspaken ordentligt för att öka trycket.
(2) När du har bekräftat att maskinen har stannat på grund
av det ökade trycket, vrid justeringshandtaget på
trycksänkningsventilen för att justera arbetstrycket på
spikpistolen och det pneumatiska verktyget till rätt nivå.
När du justerar trycket, vrid justeringshandtaget på
trycksänkningsventilen moturs för att ställa in trycket på
en nivå som är lägre än det lämpliga läget med endast
2 bar. Gå vidare till justeringen medan du ökar trycket
genom att vrida handtaget medurs. (Fig. 7)
○Se till att starta justeringen på en lägre nivå än rätt
tryck och fortsätt justeringen medan trycket ökas
uppåt från den nivån. Om du startar justeringen från
en högre nivå än rätt värde, uppstår ett fel mellan
tryckmätarvärdet och det faktiska värdet. (På grund av
tryckegenskaperna i trycksänkningsventilen)
○2 trycksänkningsventiler på denna maskin gör det
möjligt att ansluta HiKOKI högtrycksverktyg och
spikpistolen för allmänt ändamål eller ett pneumatiskt
verktyg.
<Trycksänkningsventil H>
Gör det möjligt att ansluta och använda HiKOKI
högtrycksverktyg (med arbetstryck på högst 25 bar)
<Trycksänkningsventil L>
Gör det möjligt att ansluta och använda spikpistolerna
för allmänt ändamål eller pneumatiska verktyg (med
arbetstryck på högst 8 bar)
VARNING
○ Du måste iaktta det specificerade arbetslufttrycket
för spikpistolerna och de pneumatiska verktygen.
Användning av spikpistol eller pneumatiskt
verktyg utan att justera trycket som tillförs med
sänkningsventilen kan försämra prestanda
avsevärt, inducera för tidigt åldrande eller skada
dem.
○ Användning av spikpistol eller pneumatiskt verktyg
vid felaktigt tryck (onödigt högt tryck) ökar dess
luftkonsumption, vilket potentiellt kan försämra deras
förmåga att arbeta kontinuerligt. Använd dem med rätt
tryck.
(3) När du har justerat det tillförda trycket kan du starta
arbetet genom att ansluta luftslangen på luftutloppet
(luftsockel). (Fig. 8)
(4) Anslut högtrycksslangen till högtrycksluftslangen
för HiKOKI högtrycksverktyg till H-sidan på
trycksänkningsventilen.
Anslut luftslangen för spikpistolen för allmänt ändamål
på luftsockeln på L-sidan av trycksänkningsventilen.
Luftkopplingen kan enkelt anslutas till luftsockeln
genom att bara trycka in den.
VARNING
Innan du ansluter luftslangen till kompressorn, se till att
luftslangen och slangfixturen är fastlåsta.
000BookEC1433HNE.indb9000BookEC1433HNE.indb9 2019/03/139:49:422019/03/139:49:42

Svenka
10
SKYDDSANORDNING
Kompressorn är försedd med en skyddsanordning som automatiskt stannar maskinen när ett problem med spänningen eller
motorn upptäcks. Om motorn stannar, utför lämplig ptgärd enligt tabellen nedan.
Orsak Åtgärd
Spänningen är för låg eller för hög
1. Stäng av strömbrytaren och dra ut nätsladden ur uttaget.
2. Kontrollera och korrigera anslutningen till nät- eller
förlängningsslangen (sid. 6), och anslut sedan nätkontakten
till u ttaget och slå på strömbrytaren för att fortsätta arbetet.
○ Motortemperaturen blev onormalt hög
○ Temperaturen i kontrollkretsen har stigit till en
onormalt hög nivå
1. Stäng av strömbrytaren och dra ut nätsladden ur uttaget.
2. Anslut nätkontakten till uttaget och slå på strömbrytaren för
att fortsätta arbetet.
Om motorn har svalnat tillräckligt, kan fortsatt arbete aktivera
skyddsanordningen snart därefter. Under andra omständigheter
kan arbetet inte fortsätta när du slår på strömbrytaren. I så fall
väntar du i 30 minuter tills motorn har svalnat innan du startar om
maskinen.
VARNING
Om skyddsanordningen aktiverades trots att inga uppenbara problem förelåg i driftsmiljön, sluta använda kompressorn
och skicka in den till din återförsäljare eller auktoriserade serviceanläggning för besiktning eller reparation.
ABNORMITETER VID ANVÄNDNING
VARNING
Använd inte kompressorn om du upptäcker några
abnormiteter.
Om du upptäcker några av följande onormala fenomen,
stäng av strömbrytaren omedelbart, koppla ur
nätkontakten ur uttaget och skicka in maskinen till din
återförsäljare eller auktoriserad serviceanläggning för
besiktning eller reparation.
1. Följande problem kan uppstå även om inga problem
föreligger med strömtillförseln eller sladden: (Se
"SKYDDSANORDNING")
○Maskinen går inte igång när man vrider på strömbrytaren.
○Motorvibrering genereras
2. Onormala ljud uppstår vid användning.
3. Säkerhetsventilen är aktiverad istället för
tryckgivaren, vilket gör det möjligt för tryckluften att
blåsas ut.
4. Luftläckage inträffar.
5. Trycket ökar inte.
6. Man upplever en elektrisk stöt när man vidrör
metalldelen.
7. Andra abnormiteter än de ovannämnda som
upptäcks under arbetet.
SÅ BIBEHÅLLS PRESTANDA
1. Töm vattnet från maskinen.
När arbetet är slut, vrid handtaget på
trycksänkningsventilen medurs och öppna
avtappningsspaken gradvis för att tappa av tryckluft
och vatten i lufttanken tills tryckmätarpekaren på
trycksänkningsventilen står på 0.
○ Om vattnet inte töms ut, innebär det att lufttanken
blir möglig, vilket kan leda till fel.
2. Implementera maskinbesiktning med regelbundna
intervall.
Användaren ska implementera rengöring och
besiktning av maskinen för att bibehålla prestanda. Vi
rekommenderar att din återförsäljare eller auktoriserad
serviceanläggning får besikta maskinen.
3. Hantera maskinen varsamt.
Om maskinen tappas oavsiktligt, slår emot fasta föremål
eller utsätts för slag, kan det orsaka deformationer,
sprickor eller skador på maskinen. Undvik sådana
olyckor genom att inte tappa, slå i eller slå på maskinen.
4. Undersök maskinen varje gång du använder den.
Kontrollera och besikta maskinen i enlighet med
förfarandet som beskrivs i "SÄKERHETSÅTGÄRDER
OCH VARNINGAR" på sid. 5 och därefter.
Ljudtrycksnivå
EC1433H LPA 72 dB (A)
För den europeiska marknaden har kompressorerna
tillverkats i enlighet med direktiv 2006/42/EF.
Ljudet som genereras av arbetsstationen indikeras som
ljudtrycksnivå uppmätt utan hinder vid ett avstånd på 1m.
Bär hörselskydd.
000BookEC1433HNE.indb10000BookEC1433HNE.indb10 2019/03/139:49:422019/03/139:49:42

Dansk
11
(Oversættelse af de oprindelige instruktioner)
BESKRIVELSE AF DE VIGTIGSTE
KOMPONENTERS FUNKTION
Afbryder Tænder og slukker for strømforsyningen
Justeringshåndtag til overtryksventil (H)
(RØD hætte) Beregnet udelukkende til brug med super sømpistolen. Den justerer brugstrykket til HiKOKI højtryksværktøjet.
Justeringshåndtag til overtryksventil (L)
(GRÅ hætte) Justerer trykket til de almindelige sømpistoler og trykluftværktøjer (brugstryk maks. 8 bar (116 psi)).
Trykmåler i tanken Angiver trykket i tanken. Trykket går op til 32,5 bar (471,4psi)
Trykmålertilangivelseafdetindstilledereduktionsventiltryk
(2 målere) Angiver det indstillede tryk på overtryksventilerne (H) og (L). (maks. 25 bar (362,6 psi) på H-siden og maks. 8 bar (116 psi)
på L-siden.)
Højtryksstuds (til HiKOKI højtryksværktøj) Forbinder HiKOKI højtryksslangen til HiKOKI
højtryksværktøjerne.
Studs til almindelig trykluft (til almindeligt trykluftværktøj) Forbinder trykluftslangen til sømpistoler til almindeligt
trykluft.
Drænhåndtag Udskiller luft og vand. Tømmes én eller flere gange om dagen,
når arbejdet er slut.
Strømstik Kan anvendes i triode-netstik med jord.
SIKKERHEDSADVARSLER
ADVARSEL
For at undgå alvorlig personskade eller skade
på udstyr skal du omhyggeligt læse og forstå
følgende "SIKKERHEDSADVARSLER" før du
anvender værktøjet:
Manglende overholdelse af advarsler kan
resultere i dødsfald eller alvorlig personskade.
FORHOLDSREGLER VED ANVENDELSE AF KOMPRESSOREN
Vigtige oplysninger
De fleste ulykker, der opstår i forbindelse med brug og
vedligeholdelse af kompressorer, er forårsaget af manglende
overholdelse af grundlæggende sikkerhedsregler
eller forholdsregler. En ulykke kan ofte undgås ved at
erkende en potentielt farlig situation, før den indtræffer,
og ved at overholde passende sikkerhedsprocedurer.
Grundlæggende sikkerhedsregler er beskrevet i afsnittet
"SIKKERHED" i denne brugsanvisning og i de afsnit, der
indeholder instruktioner vedrørende drift og vedligeholdelse.
Faremomenter, som skal undgås for at forhindre
personskade eller maskinelle skader, er identificeret ved
ADVARSLER på kompressoren og i denne brugsanvisning.
Brug aldrig kompressoren på en måde, der ikke er specifikt
anbefalet af producenten, medmindre du først bekræfter, at
den planlagte anvendelse vil være sikker for dig og andre.
Dødsfald eller alvorlig legemsbeskadigelse kan følge
af ukorrekt eller farlig brug af kompressoren. For at
undgå disse risici, skal du følge disse grundlæggende
sikkerhedsinstruktioner.
Højtrykskompressorer giver både højt og almindeligt lufttryk.
Ved brug af højtryksluft er højtrykskompressoren kun
designet til HiKOKI højtryks sømpistoler og højtryksslanger.
Ikke angivet brug vil forårsage alvorlige ulykker.
1. Berør aldrig bevægelse dele
Anbring aldrig hænder, fingre eller kropsdele nær
kompressorens bevægelige dele.
2. Må aldrig bruges uden anvendelse af alle
beskyttelsesforanstaltninger
Betjen aldrig kompressoren uden at alle beskyttelses-
og sikkerhedsforanstaltninger er på plads og i korrekt
brug. Hvis vedlligeholdelse eller servicering kræver,
at en beskyttelses- eller sikkerhedsforanstaltning
fjernes, skal du huske at genmontere beskyttelses- eller
sikkerhedsforanstaltningen, før du begynder at bruge
kompressoren igen.
3. Bær altid øjenværn
Bær altid sikkerhedsbriller eller tilsvarende
øjenværn. Trykluft må aldrig rettes mod
personer eller kropsdele. Sørg for at bære
beskyttelsesudstyr, herunder lydisolerende og
beskyttende beklædning, sikkerhedshjelm og
sikkerhedsfodtøj, egnet til de givne
arbejdsforhold.
4. Beskyt dig selv mod elektrisk stød
Undgå kropskontakt med jordforbundne overflader som
rør, radiatorer, komfurer og køleanlæg. Betjen aldrig
kompressoren på våde og fugtige steder.
5. Afbryd kompressoren
Afbryd altid kompressoren fra strømmen, og fjern den
komprimerede luft fra lufttanken, før service, inspektion,
vedligeholdelse, rengøring, udskiftning eller kontrol af
dele.
6. Undgå utilsigtet start
Bær ikke kompressoren, mens den er sluttet til
strømkilden eller når lufttanken er fyldt med komprimeret
luft. Vær sikker på at kompressoren er slået "FRA", før du
tilslutter kompressoren til strømmen.
7. Opbevar kompressoren ordentligt
Når den ikke er i brug, bør kompressoren opbevares
på et tørt sted. Opbevares utilgængeligt for børn. Aflås
opbevaringsmrådet.
8. Hold arbejdsområdet rent
Rodede områder inviterer til ulykker. Ryd alle
arbejdsområder for unødvendige værktøjer, murbrokker,
møbler osv.
000BookEC1433HNE.indb11000BookEC1433HNE.indb11 2019/03/139:49:422019/03/139:49:42

Dansk
12
9. Hold børn væk
Lad ikke tilskuere berøre kompressorens
forlængerledning. Alle tilskuere skal holdes sikkert væk
fra arbejdsområdet. Holdes utilgængeligt for børn.
10. Bær ordentlig beklædning
Bær ikke løst tøj eller smykker. De kan blive fanget i de
bevægelige dele. Brug hårnet til langt hår.
11. Netledningen skal behandles ordentligt
Ryk aldrig i ledningen for at trække den ud af
stikkontakten.
Hold ledningen borte fra varme, olie og skarpe kanter.
12. Sørg for omhyggelig vedligeholdelse af
kompressoren
Følg instruktionerne for smøring. Undersøg ledningen
jævnligt, og hvis den er beskadiget, skal den repareres
af en autoriseret serviceforhandler.
13. Brug en sikker forlængerledning
For at undgå elektrisk stød, skal du bruge en 3-leder
forlængerledning med et 3-benet stik med jord og en
3-leder stikkontakt med jord.
Sørg for, at forlængerledningen er i god stand. Hvis
ledningen er beskadiget, skal du udskifte eller reparere
den. Ledningen skal have en tilstrækkelig kapacitet til
strømmen til produktet. En ledning med utilstrækkelig
kapacitet vil medføre et spændingsfald eller elektrisk
strømsvigt, hvilket resulterer i overophedning.
Nedenståendetabelviserdenanvendteledningsstørrelse
afhængig af dens længde.
Hvis kompressoren skal bruges udendørs, skal du bruge
en reserveret forlængerledning.
Tabel 1 Dette afsnit gælder maks. Længde på 20m (65')
Kompressor hk W 230 V (mm2)
EC1433H 1,27 950 2,5
ADVARSEL
Undgå elektrisk stød. Brug aldrig denne kompressor
med en beskadiget eller flosset elektriske ledning eller
forlængerledning. Undersøg alle elektriske ledninger
regelmæssigt. Må aldrig bruges i nærheden af vand eller
i omgivelser, hvor elektrisk stød er muligt.
14. Vær opmærksom
Se efter, hvad du gør. Brug din sunde fornuft. Betjen
ikke kompressoren, når du er træt. Du må aldrig bruge
kompressoren, hvis du er under indflydelse af alkohol,
stoffer eller medicin, der gør dig træt.
15. Efterse beskadigede dele og luftlækage
Før videre brug af kompressor, beskyttelsesdele eller
andre dele, der er beskadigede, bør delen omhyggeligt
undersøges for at fastslå, om den vil fungere ordentligt
og yde den tilsigtede funktion.
Kontroller for justering af bevægelige dele, fastgørelse af
bevægelige dele, brud på dele, montering, udsivning og
eventuelle andre forhold, der kan påvirke driften.
En beskyttelsesdel eller andre dele, der er beskadiget,
bør repareres eller udskiftes af et autoriseret
serviceværksted,medmindreandeter angivet andetsteds
i denne brugsanvisning. Få defekte trykmålere udskiftet
af en autoriseret serviceforhandler.
Brug ikke kompressoren, hvis kontakten ikke tænder og
slukker.
16. Betjen kompressoren korrekt
Betjen kompressoren efter anvisningerne heri. Lad aldrig
kompressoren betjene af børn, mennesker, som ikke er
fortrolige med dens drift, eller uautoriseret personale.
17. Hold alle skruer, bolte og dæksler på plads
Hold alle skruer, bolte og afdækninger forsvarligt
monteret.
Kontroller jævnligt dette.
18. Hold motorens ventilation ren
Motorens ventilation skal holdes ren, så luften altid frit
kan blæse. Tjek hyppigt for støvansamlinger.
19. Brug kompressoren ved den angivne driftspænding
Brug kompressoren ved forsyningsspændinger, som er
angivet på dens typeskilt. Hvis du bruger kompressoren
ved en højere spænding end mærkespændingen, vil det
resultere i unormalt hurtige motoromdrejninger, hvilket
kan beskadige enheden og brænde motoren af.
20. Brug aldrig en kompressor, som er defekt eller
fungerer unormalt
Hvis kompressoren synes at fungere unormalt, afgiver
underlige lyde eller på anden måde synes defekt, skal
du øjeblikkeligt stoppe med at bruge den og sørge for
reparation via en autoriseret serviceforhandler.
21. Rengør ikke plastikdele med opløsningsmidler
Opløsningsmidler som benzin, fortynder, rensebenzin,
tetrachlormetan og alkohol kan beskadige eller
knække plastikdele. Aftør dem ikke med sådanne
opløsningsmidler. Tør plastdele med en blød klud fugtet
med mildt vaskemiddel og aftør grundigt.
22. Brug kun originale reservedele
Uoriginale reservedele kan ugyldiggøre din garanti
og kan føre til fejlfunktion og deraf følgende skader.
Originale reservedele kan fås hos din forhandler.
23. Kompressoren må ikke modificeres
Du må ikke modificere kompressoren. Kontakt altid
den autoriserede serviceforhandler, hvis du skal have
udført reparationer. Uautoriseret modifikation kan ikke
blot forringe kompressorens ydeevne, men kan også
resultere i ulykker eller skade på reparationspersonale,
som ikke har den fornødne viden og tekniske ekspertise
til at foretage reparationer korrekt.
24. Sluk på kontakten når kompressoren ikke bruges
Når kompressoren ikke bruges, skal du slukke for
kontakten, tage stikket ud af stikkontakten og åbne
drænhåndtaget for at lade den komprimerede luft fra
lufttanken sive ud.
25. Berør aldrig varme overflader
For at undgå forbrændinger må du ikke røre ved rør,
hoved, cylinder, motor eller inverterhuset.
26. Ret ikke luftstrømmen mod kroppen
Risiko for skader. Ret ikke trykluftstrømmen mod
personer eller dyr.
27. Vandudskillertank
Tøm vandudskillertanken dagligt eller for hver 4 timers
brug.
Åbn drænhåndtaget og vip kompressoren for at tømme
opsamlet vand.
28. Stop ikke kompressoren ved at trække stikket ud
Brug "TÆND/SLUK"-kontakten.
29. Sørg for at kompressorens lufttryk er indstillet
lavere end værktøjets maksimale driftstryk
Med et for højt lufttryk, er der risiko for, at værktøjet går
i stykker. Kontroller det maksimale lufttryk, angivet af
trykluftværktøjets og tilbehørets producent. Trykventilen
må aldrig indstilles så trykket overstiger det angivne
maksimale tryk.
30. Når du bruger HiKOKI højtrykskompressorens
højtryksdel, skal du anvende de originale dele til
HiKOKI højtryksværktøjerne, højtryksslange og
kompressor.
31. Reservedele
Brug kun originale HiKOKI reservedele. Reparationer bør
kun udføres på autoriseret serviceværksted.
000BookEC1433HNE.indb12000BookEC1433HNE.indb12 2019/03/139:49:422019/03/139:49:42

Dansk
13
32. Brug aldrig en transformer til strømforsyningen til
denne kompressor. En transformer til forøgelse af
spændingenvil forårsage fejleller sammenbrænding
(hvis der anvendes en transformer, vil maskinen
stoppe.)
33. Tilslut aldrig kompressoren til en generator eller
jævnstrømsforsyning
Kompressoren vil brænde sammen eller blive beskadiget.
34. Denne kompressor er til indendørs brug. Installer
ikke kompressoren på et sted, hvor den udsættes
for regn eller vand, høj luftfugtighed eller høje
temperaturer (Fig. 1)
Hvis den anvendes i fugtige omgivelser, kan der opstå
elektrisk stød eller kortslutning med deraf følgende
antændelse. Brug den i de omgivelsesbetingelser, der er
angivet i specifikationerne.
35. Brug ikke værktøjet nær letantændelige materialer
Brug aldrig værktøjet i nærheden af brændbare materialer
(f.eks. fortynder, benzin osv.). (Fig. 2) Flygtige dampe
fra disse stoffer kan blive trukket ind i kompressoren og
komprimeres sammen med luften, og dette kan resultere
i en eksplosion.
36. Brug aldrig værktøjet i eksplosive omgivelser
Gnister fra værktøjet kan antænde gasser, støv eller
andre brændbare materialer.
37. Sørg for at jordforbinde kompressoren
Jordforbind kompressoren for at forhindre brugeren i at
få elektrisk stød. Kompressoren leveres med en 3-leder
ledning og et 3-benet stik med jord, så den kan tilsluttes
en passende stikkontakt med jord.
En grøn-og-gul stribede ledning er en jordforbindelse
dirigent. Tilslut aldrig til andre opladet terminaler.
38. Hold kompressoren korrekt, når du løfter den.
Bær kompressoren korrekt ved at holde i grebene med
begge hænder. (Fig. 3)
39. Vær opmærksom på at transportere kompressoren
korrekt. Vend den ikke om på siden og løft den ikke
med kroge eller reb.
40. Følg de relevante lokale regler i forbindelse med
bortskaffelse af kompressoren eller dens dele.
SPECIFIKATIONER
Model EC1433H
Strømforsyning 230 V AC 50Hz
Nominel strøm 5,2 A
Motoreffekt 950 W (1,27 hk)
Jordbeskyttelse Klasse I
Beskyttelsesstruktur IP20
Arbejdstemperatur 5°C til +40°C
Arbejdsluftfugtighed 85 % RH eller mindre. Ingen dugkondensering.
Højde over havet Op til 1000 m
Opbevaringstemperatur -10 til +50°C
Luftfugtighed ved opbevaring 85 % RH eller mindre. Ingen dugkondensering.
Trykventilens driftsområde Fra: 3,25 MPa (32,5 bar) [471,4 psi] /Til: 2,6 MPa (26 bar) [377,1 psi]
INSTRUKTIONER FOR BRUG
Pak kompressoren ud og tjek om der er transportskader,
løse bolte eller skruer.
ADVARSEL
Læs afsnittet "SIKKERHEDSADVARSLER"
Bær sikkerhedsbriller
Der er altid fare for øjnene på grund af muligheden
for at støv bliver blæst op af den udblæste luft eller af
en bolt, der flyver op på grund af forkert håndtering af
værktøjet. Der skal derfor altid bæres sikkerhedsbriller
eller beskyttelsesbriller ved brugen af værktøjet.
BEMÆRK:
○Briller uden sidebeskyttelse samt ansigtsskjold yder ikke
tilstrækkelig beskytelse.
○Oplysningerne i denne brugsanvisning er designet til
at hjælpe dig med sikker brug og vedligeholdelse af
kompressoren.
Nogle illustrationer i denne brugsanvisning kan vise
detaljer eller tilbehør, der ikke findes på din kompressor.
1. Installation
ADVARSEL
○ Anvend aldrig maskinen på steder, hvor der har
været opbevaret flygtige, brændbare stoffer. (Fig. 2)
Brug aldrig værktøjet nær benzin, fortynder, gas, maling
eller lim, da disse stoffer kan antændes eller eksplodere.
○ Brug aldrig maskinen nær åben ild eller
letantændelige materialer.
○ Brug aldrig maskinen på et ustabilt sted. (Fig. 4)
Brug aldrig værktøjet et sted, hvor det kan bevæge sig
eller falde af sig selv.
Vær sikker på at opstille kompressoren på et
fladt underlag, med gummimonterede ben. Tilladt
hældningsvinkel for gulvet er op til 10 grader. Hvis gulvet
er skævt og glat, skal du sikre, at kompressoren ikke
flytter sig under drift. Du må ikke bruge værktøjet på en
hylde eller et stativ, hvor det kan falde ned.
000BookEC1433HNE.indb13000BookEC1433HNE.indb13 2019/03/139:49:422019/03/139:49:42

Dansk
14
2. Delenes betegnelser
○ Undgå steder, hvor værktøjet udsættes for høje
temperaturer eller direkte sollys, og sørg for at
bruge maskinen i velventilerede, skyggefulde
omgivelser.
Bruges værktøjet ved høje temperaturer eller i direkte
sollys forringer det ikke kun dets holdbarhed, men det
øger maskinens temperatur, hvilket kan udgøre en risiko
for din sikkerhed.
Sørg for at bruge værktøjet i områder med god ventileret
skygge. Egnet rumtemperatur er +5°C til +40°C.
○ Installer ikke maskinen på støvfyldte steder
(træspåner osv.).
○ Installer maskinen i passende retning.
Installer den tilsvarende.
○ Installer aldrig maskinen i regnvejr eller på steder
med vandsprøjt eller som er udsatte for høje
temperaturer. (Fig. 1)
Bruges værktøjet i våd tilstand kan det forårsage elektrisk
stød eller kortslutning, hvilket resulterer i en brand på
grund af sammenbrænding eller antændelse.
○ Bloker aldrig en ventilationsåbning, og brug aldrig
maskinen i en kasse eller på smalle steder (i et
køretøj osv.) (Fig. 5)
Manglende overholdelse af dette kan resultere i unormal
opvarmning, som kan medføre problemer eller en ulykke.
Installer kompressoren i en afstand på 1 m eller mere til
væggen for at sikre tilstrækkelig ventilation og køling.
○ Anbring aldrig noget oven på maskinen.
Manglende overholdelse af dette kan medføre problemer
eller sammenbrud.
○ Anvend ikke kompressoren på steder, hvor
temperaturen er 5°C eller derunder, eller hvor
temperaturen overstiger +40°C.
Trykmåler til angivelse
af det indstillede
reduktionsventiltryk
(2 målere)
Justeringshåndtag til overtryksventil (L)
(GRÅ hætte) Håndtag
Drænhåndtag
Drænslange
Strømledning
Strømstik
Justeringshåndtag til overtryksventil
(H) (RØD hætte)
Studs til almindelig trykluft
(til almindeligt trykluftværktøj)
Trykmåler i tanken
Lufttank
Højtryksstuds
(til HiKOKI højtryksværktøj)
Afbryder "I" : TÆNDT
"O" : SLUKKET
( )
000BookEC1433HNE.indb14000BookEC1433HNE.indb14 2019/03/139:49:422019/03/139:49:42

Dansk
15
3. Betjeningsprocedure til maskinen
Inspektion og kontrol før drift
ADVARSEL
○ Før brug skal du kontrollere om bolte eller
møtrikker er løse eller mangler.
○ Der skal anvendes 230 VAC, 10 A og
strømforsyningen skal være forsynet med en
afbryder. Tilladeligt spændingsområde er +/-10%.
○ Forlængerledningens eller tromleledningens
tykkelse og længde skal være hhv. min. 2,5 mm2
og maks 20 m. Ledningen skal være trukket helt
ud, når den anvendes.
○ Sørg for, at maskinen er installeret i den rigtige
retning, når du bruger den.
• Brug maskinen i overensstemmelse med
instruktionerne i "SIKKERHEDSADVARSLER" på side
11.
• Trykværdier i beskrivelsen omfatter ikke aflæsningsfejl
for manometeret.
(1) Når maskinen er slukket på afbryderen, skal du tilslutte
stikket med jordforbindelse og derefter sætte stikket i
stikkontakten.
Hvis du bruger en forlængerledning eller tromleledning,
skal du sørge for et effektivt tværsnitsareal og længde
på hhv. min. 2,5 mm2og maks. 20 m.
(2) Tænd på afbryderen mens drænhåndtaget er helt
åben.
(3) Sørg for at motoren begynder at køre, og luften siver ud
af drænrøret, når drænhåndtaget er åbent.
(4) Luk drænhåndtaget og sørg for, at der ikke siver mere
luft ud fra røret. (Fig. 6)
(5) Drej justeringshåndtaget (2 steder) til overtryksventilen
helt med uret, indtil den ikke kan komme længere,
og sørg for, at ovennævnte operation bevæger
manometerviseren (opad) begge steder.
FORSIGTIG
Mens trykket i lufttanken øges som følge af
overtryksventilens indstilling, kan trykket afvige op til 2
bar fra det indstillede tryk.
Drej justeringshåndtaget til overtryksventilen mod uret
én gang for at sænke trykket, og fortsæt derefter med
justering mens du drejer håndtaget med uret.
(6) Sørg for, at kompressionshandlingen automatisk
stopper efter 6 til 7 minutter, bortset fra når der er
tilsluttet ekstratank, eller et spændingsfald fandt sted,
idet disse situationer forøger kompressionstiden.
(7) Vent i 5 minutter efter operationen er stoppet for at
bekræfte, at der ikke er nogen unormale lyde eller
utætheder, og at kompressoren ikke genstarter.
(8) Aflad lufttrykket ved at åbne drænhåndtaget noget.
Kontroller at kompressionen genstarter på grund af
trykfald.
(9) Luk drænhåndtaget og sluk for strømmen mens
kompressionen er tændt for at sikre, at disse handlinger
forhindrer brug af maskinen.
(10) Drej justeringshåndtaget (2 steder) til overtryksventilen
mod uret for at sikre, at denne drejning flytter
manometerviseren nedad begge steder. (Du kan
måske høre lyde på grund af lækage af luft, men det
betyder ikke, at der er fejl.) (Fig. 7)
(11) Åbn drænhåndtaget for at lukke al den komprimerede
luft og vand i lufttanken ud.
Hvis du har fundet noget unormalt ved kontrollen
eller inspektionen før drift, skal du sende maskinen til
din forhandler eller autoriserede serviceforhandler til
inspektion eller reparation.
Betjeningsprocedure
Før maskinen bruges, skal du sørge for at udføre "Inspektion
og kontrol før drift", der er beskrevet på side 15.
(1) Åbn drænhåndtaget helt og tænd for afbryderen. Når
betjening er påbegyndt, lukkes drænhåndtaget for at
forøge trykket.
(2) Når du kan konstatere, at driften er stoppet på
grund af det øgede tryk, drejes justeringshåndtag til
overtryksventilenfor at justere drifttrykkettil sømpistolen
eller trykluftværktøjet til et passende niveau. Når
du justerer trykket, drejes justeringshåndtaget til
overtryksventilen mod uret for at indstille trykket 2
bar lavere end det ønskede. Derefter fortsættes med
justering og forøgelse af trykket ved at dreje håndtaget
med uret. (Fig. 7)
○Sørg for at starte justeringen på et lavere niveau end
det ønskede tryk og fortsæt tilpasningen med forøgelse
af trykket fra dette niveau. Hvis du starter korrektion fra
et højere niveau end den ønskede værdi, fremkommer
en fejlvisning imellem manometerets værdi og det
faktisk opnåede tryk. (På grund af egenskaber ved
overtryksventilen)
○2 Overtryksventilerne på denne maskine giver dig
mulighed for at tilslutte HiKOKI højtryks værktøjer samt
den almindelige sømpistol eller trykluftværktøj.
<Overtryksventil H>
Tillader tilslutning og brug af HiKOKI højtryksværktøjer
(til driftstryk på maks. 25 bar)
<Overtryksventil L>
Tillader tilslutning og brug af almindelig sømpistol eller
lufttryksværktøj (til driftstryk på maks. 8 bar)
ADVARSEL
○ Du skal overholde de angivne lufttryk for
sømpistoler og lufttrykværktøjer.
Bruges en sømpistol eller et trykluftværktøj uden
tilpasning af lufttrykket med overtryksventilen,
kan det forringe værktøjets ydeevne, forkorte dets
levetid eller beskadige det.
○ Bruges en sømpistol eller et trykluftværktøj med et
upassende lufttryk (ved et unødvendigt højt tryk),
forøges luftforbruget, hvilket potentielt forringer
mulighede for fortsat arbejde. Vær opmærksom på at
anvende det korrekte lufttryk.
(3) Når du er færdig med tilpasningen af lufttrykket, kan
du begynde brugen ved at forbinde luftslangen til
luftforsyningen (luftstudsen). (Fig. 8)
(4) Tilslut højtryksslangen for at anvende HiKOKI
højtrykværktøjer til højtryksstudsen på H-siden af
overtryksventilen.
Tilslut luftslangen til den almindelige sømpistol
til studsen til almindelig trykluft på L-siden
overtryksventilen.
Trykluftstudsen er til enkelthåndsbrug, hvorfor du kan
tilslutte slangen til den blot ved at skubbe den på.
ADVARSEL
Før du tilslutter luftslangen til denne kompressor, skal
du sørge for, at luftslangen og slangens stativ sidder
godt monteret.
000BookEC1433HNE.indb15000BookEC1433HNE.indb15 2019/03/139:49:422019/03/139:49:42

Dansk
16
BESKYTTELSESANORDNING
Denne kompressor er udstyret med en beskyttende anordning, der standser driften automatisk, når en unormal tilstand
opdages i spænding eller motor. Hvis motoren stopper driften, skal du foretage passende foranstaltninger med henvisning til
nedenstående tabel.
Årsag Foretagnehandlinger
Spændingen er for lav eller høj
1. Sluk på afbryderen og stikket ud af stikkontakten.
2. Tjek og korriger strømforbindelsen eller udvidelsekoden (side
12), og tilslut derefter strømmen igen og tænd for at genoptage
driften.
○ Motortemperatur blev unormalt høj
○ Temperatur i styringskredsløbet er nået op på
et unormalt højt niveau
1. Sluk på afbryderen og tag stikket ud af stikkontakten.
2. Sæt stikket i stikkontakten og tænd for strømmen for at
genoptage driften.
Hvis motoren er kølet tilstrækkeligt ned, aktiverer den genoptagne
drift måske beskyttelsesanordningen efter kort tid. I andre tilfælde
kan driften ikke genoptages, når du tænder for strømmen. I sådanne
tilfælde skal du vente omkring 30 minutter for at motoren kan køle
af, før du genstarter maskinen.
ADVARSEL
Hvis beskyttelsesanordningen aktiveret, selvom der tilsyneladende ikke var åbenlyse problemer i betjeningen, skal du
ophøre med at bruge kompressoren og sende den til din forhandler eller autoriserede serviceforhandler til kontrol eller
reparation.
UNORMALITETER UNDER DRIFT
ADVARSEL
Hvis du opdager eventuelle unormale hændelser,
må du ikke bruge kompressoren.
Hvis du oplever en af følgende unormale fænomener,
skal du straks afbryde strømmen, tage stikket ud af
stikkontakten og sende maskinen til din forhandler eller
autoriserede serviceforhandler til kontrol eller reparation.
1. Følgende problemer kan opstå, selv når der ikke er
problemer med strømforsyningen eller kabler: (Se "
BESKYTTELSESANORDNING")
○Når der tænes på afbryderen, starter maskinen ikke.
○Motoren vibrerer
2. Der afgives unormale lyde under drift.
3. Sikkerhedsventilen aktiveres i stedet for
tryksensoren, så den komprimerede luft blæses ud.
4. Der opstår luftlækager.
5. Trykket stiger ikke.
6. Der føles et elektrisk stød, når man rører metaldele
på maskinen.
7. Andre unormaliteter end ovenstående, som
opdages under drift.
FOR AT OPRETHOLDE YDEEVNEN
1. Dræn vandet fra maskinen.
Når arbejdet er færdigt, skal du dreje håndtaget på
overtryksventilen med uret og åbne drænhåndtaget
gradvist for at dræne den komprimerede luft og vandet
i lufttanken, indtil trykmåleren viser 0.
○ Undlades at dræne vandet, vil det medføre at den
indvendige side af lufttanken bliver muggen, hvilket
kan føre til nedbrud.
2. Foretag inspektion af maskinen på regelmæssig
basis.
Brugeren opfordres til at gennemføre rengøring og
inspektion af maskinen med henblik på at bevare sin
ydeevne. Tøv ikke med at lade din forhandler eller
autoriserede serviceforhandler inspicere maskinen.
3. Håndter denne maskine forsigtigt.
Hvis du taber maskinen, rammer faste objekter med den
eller rammer den, kan det forårsage deformation, revner
eller skader på den. Brugeren tilrådes ikke at risikere en
ulykke ved at tabe, ramme eller mishandle maskinen.
4. Undersøg maskinen hver gang du bruger den.
Kontroller og inspicer maskinen i overensstemmelse
med proceduren, der er beskrevet i
"SIKKERHEDSADVARSLER" på side 11 og derefter.
Støjlydtryk
EC1433H LPA 72 dB (A)
Til det europæiske marked produceres kompressorerne i
henhold til Direktiv 2006/42/EF.
Den lyd, der genereres af værktøjet, angives som
lydtryksniveau målt i frit felt i en afstand på 1m.
Bær høreværn.
000BookEC1433HNE.indb16000BookEC1433HNE.indb16 2019/03/139:49:422019/03/139:49:42

Norsk
17
BESKRIVELSE AV FUNKSJONER TIL
NØKKELKOMPONENTER
Strømbryter Slår strømforsyningen på eller av
Justeringhåndtak (H) for trykkreduksjonsventil (RØD
hette) Utelukkende tiltenkt for bruk med superspikerpistolen. Den justerer driftstrykket til HiKOKI høytrykksverktøy.
Justeringhåndtak (L) for trykkreduksjonsventil (GRÅ
hette) Justerer trykket til standard spikerpistoler og trykkluftsverktøy (maksimalt driftstrykk 8 bar (116 psi)).
Trykkmåler i tanken Indikerer trykket i tanken. Trykket øker opp til 32,5 bar (471,4
psi).
Trykkmålerforåindikeredetinnstiltereduksjonventiltrykket
(2 målere) Den viser det innstilte trykket på trykkreduksjonsventilene (H) og (L).
(Maksimalt 25 bar (362,6 psi) på H-siden og maksimalt 8 bar
(116 psi) på L-siden.)
Luftkopling for høyt trykk (for HiKOKI høytrykksverktøy) Tilkopling av HiKOKI høytrykksluftslange for HiKOKI
høytrykksverktøy.
Luftkopling for regulært trykk (for vanlig trykkluftsverktøy) Tilkopling av trykksluftslange for spikerpistoler som krever
regulært trykk.
Tappespak Avtapping av komprimert luft og vann. Åpnes straks arbeidet
er ferdig eller flere ganger per dag.
Støpsel Dette er tilpasset en jordet stikkontakt.
SIKKERHETSREGLER
ADVARSEL
For å unngå alvorlig personskade eller skade
på eiendom. Les de følgende
"SIKKERHETSREGLER" grundig og forstå
dem før du bruker verktøyet:
Hvis disse advarslene ikke følges, kan det føre
til dødsfall eller alvorlig personskade.
FORHOLDSREGLER VED BRUK AV KOMPRESSOREN
Viktig informasjon
De fleste ulykker som inntreffer i forbindelse med betjening
og vedlikehold av kompressorer skyldes at grunnleggende
sikkerhetsregler eller forholdsregler ikke følges. En ulykke
kan som oftest unngås ved å oppdage en potensielt farlig
situasjon i tide, og ved å følge sikre framgangsmåter tilpasset
arbeidet.
Elementære forholdsregler for å ivareta sikkerheten er
beskrevet i avsnittet "SIKKERHETSREGLER" i denne
instruksjonshåndboken og i avsnitt med anvisninger om drift
og vedlikehold.
Farer som må unngås for å forebygge personskade eller
skade på utstyr er merket med ADVARSEL på kompressoren
og i denne instruksjonshåndboken.
Bruk aldri denne kompressoren på en måte som ikke er
uttrykkelig anbefalt av produsenten hvis du ikke først har
fastslått at den planlagte bruken er trygg for deg selv og andre.
Hvis kompressoren brukes feileller istrid med sikkerhetsregler,
kan det føre til død eller alvorlig legemsskade. Følg disse
elementære sikkerhetsreglene for å redusere risikoen.
Høytrykkskompressoren leverer trykkluft med både høyt
trykk og vanlig trykk. Denne kompressoren er konstruert for
å levere høyt trykk kun til HiKOKI høytrykksspikerpistoler og
høytrykksluftslange. Bruk som ikke er i samsvar med dette
fører til alvorlige skader.
1. Unngå kontakt med bevegelige deler
Fingre, hender eller andre kroppsdeler må aldri plasseres
eller komme i nærheten av kompressorens bevegelige deler.
2. Må aldri brukes uten at alle deksler er på plass
Kompressoren må aldri brukes uten at alle deksler
og sikkerhetsfunksjoner er på plass og virker som de
skal. Hvis det er nødvendig å fjerne et deksel eller en
sikkerhetsfunksjon for å komme til under vedlikehold eller
service, må du påse at deksler og sikkerhetsfunksjoner
er satt på plass igjen før kompressoren settes i drift igjen.
3. Bruk alltid øyevern
Sikkerhetsbriller eller annet øyevern må alltid
brukes. Komprimert luft må aldri rettes mot noen
eller mot en del av kroppen. Bruk vernedrakt og
påse at alt verneutstyr inkludert hørselvern,
hodevern, fotvern og annet sikkerhetsutstyr
tilpasset arbeidssituasjonen er i bruk.
4. Beskytt deg selv mot elektrisk støt
Unngå kroppskontakt med ledende overflater, som rør,
radiatorer, ovner, kjøleanlegg og deres omgivelser. Bruk
aldri kompressoren på fuktige eller våte steder.
5. Ta ut støpslet og tøm tanken
Kople alltid strømmen fra kompressoren ved å trekke
ut støpslet, og tøm tanken for komprimert luft før
vedlikehold, inspeksjon, service, renhold, kontroll eller
utskifting av noen deler utføres.
6. Unngå utilsiktet start
Ikke bær kompressoren mens den er koplet til strøm eller
når lufttanken er fylt med komprimert luft. Påse at knotten
til trykkbryteren står i "AV"-posisjon før kompressoren
koples til strøm.
7. Oppbevar kompressoren riktig
Når den ikke er i bruk, må kompressoren lagres på en
tørr plass. Hold kompressoren utenfor barns rekkevidde.
Lagerområdet må låses.
8. Hold arbeidsområdet rent
Rot på arbeidsplassen inviterer til skader. Rydd alle
arbeidsområder for unødvendig verktøy, møbler, søppel osv.
(Oversettelse av de originale instruksjonene)
000BookEC1433HNE.indb17000BookEC1433HNE.indb17 2019/03/139:49:422019/03/139:49:42

Norsk
18
9. Hold uvedkommende på avstand
Ikke la besøkende komme borti skjøteledningen til
kompressoren. Alle besøkende må holdes i sikker
avstand fra arbeidsområdet. Hold kompressoren utenfor
barns rekkevidde.
10. Bruk riktige klær
Ikke bruk løstsittende klær eller smykker. Dette kan
komme borti bevegelige deler. Bruk beskyttende
tildekning for å holde langt hår på plass.
11. Ta vare på strømledningen
Dra aldri i ledningen for å trekke støpslet ut av
stikkontakten.
Hold strømledningen unna varme, olje og skarpe kanter.
12. Etterse kompressoren regelmessig
Følg smøreanvisningene. Inspiser ledningene med
jevne mellomrom og få dem reparert av en autorisert
serviceleverandør hvis de er skadet.
13. Bruk en sikker skjøteledning
For å unngå elektrisk støt, må det brukes en skjøteledning
med jordledning, jordet stikkontakt og jordet støpsel.
Påse at skjøteledningen er i god stand. Reparer
eller erstatt skjøteledningen hvis den er skadet.
Skjøteledningen må ha tilstrekkelig ledningstverrsnitt for
strømmen til produktet. Utilstrekkelig tverrsnitt forårsaker
spenningsfall eller strømtap som fører til overoppvarming.
Følgende tabell viser ledningsstørrelser i forhold til
ledningslengden.
Hvis kompressoren skal brukes utendørs, må den ha sin
egen skjøteledning.
Tabell 1 Gyldig skjøteledning for maksimalt 20 m (65')
Kompressor hk W 230 V (mm2)
EC1433H 1,27 950 2,5
ADVARSEL
Unngå situasjoner som kan gi elektrisk støt. Bruk aldri
kompressoren med en skadet eller frynset elektrisk
ledning eller skjøteledning. Inspiser alle elektriske
ledninger jevnlig. Må aldri brukes i nærheten av vann
eller i noe miljø der det er fare for elektrisk støt.
14. Vær våken
Følg med på hva du gjør. Bruk fornuft. Ikke bruk
kompressoren når du er sliten. Du må aldri bruke
kompressoren hvis du er påvirket av alkohol, medikamenter
eller andre midler som gjør deg trøtt.
15. Sjekk skadde deler og luftlekkasjer
Dersom det oppdages en skade, må et deksel eller
annen del med skade kontrolleres nøye før videre bruk
av kompressoren for å avgjøre om delen vil fungere som
den skal.
Kontroller at bevegelige deler er innrettet og riktig festet,
at alle deler er hele og sitter der de skal, at det ikke lekker
luft og alle andre forhold som kan påvirke driften.
Et deksel eller annen del med skade må repareres
forsvarligeller erstattes aven autorisert serviceleverandør
hvis annet ikke er indikert i denne instruksjonshåndboken.
Defekte trykkovervåkere må erstattes av en autorisert
serviceleverandør.
Ikke bruk kompressoren hvis den ikke kan slås på og av
med bryteren.
16. Betjen kompressoren riktig
Betjen kompressoren i henhold til anvisningene som er
gitt her. La aldri kompressoren bli betjent av barn, folk som
ikke er kjent med bruken av den eller uatorisert personell.
17. Hold alle skruer, bolter og deksler godt på plass
Alle skruer, bolter og deksler må være godt festet.
Kontroller at dette alltid er tilfelle.
18. Hold ventilasjonsåpninger rene
Åpningene rundt motoren må holdes rene slik at luften
kan strømme fritt til enhver tid. Kontroller dem med jevne
mellomrom for støvansamling.
19. Gi kompressoren riktig spenning
Kompressoren krever å få tilført spenningen som er angitt
på skiltet. Hvis du bruker kompressoren ved en høyere
spenning enn angitt, fører det til en raskere motorgange,
noe som kan skade enheten og brenne ut motoren.
20. Bruk aldri en kompressor som er defekt eller
fungerer feil
Hvis noe tyder på kompressoren ikke virker normalt,
lager rare lyder eller på annen måte viser seg å være
defekt, må du straks slutte å bruke den og sørge for at
den blir reparert hos en autorisert serviceleverandør.
21. Ikke bruk løsemidler på plastdeler
Løsemidler, som bensin, tynnere, bensen,
karbontetraklorid og alkohol, kan ødelegge og få
plastedeler til å sprekke. Ikke rengjør med slike
løsemidler. Stryk plastdeler med en myk klut som er lett
fuktet med et mildt rengjøringsmiddel og tørk grundig.
22. Bruk bare originale reservedeler
Bruk av uorginale reservedeler opphever garantien og
kan føre til feilfunksjon og personskade. Forhandleren
fører originale reservedeler.
23. Ikke modifiser kompressoren
Kompressoren må ikke modifiseres. La alltid en autorisert
serviceleverandør ta seg av reparasjoner. Uautoriserte
modifikasjoner kan ikke bare svekke ytelsen til
kompressoren, men også føre til ulykke eller personskade
på personell som ikke har nødvendig kunnskap og
teknologisk ferdighet til å utføre reparasjoner korrekt.
24. Slå av bryteren når kompressoren ikke brukes
Når kompressoren ikke er i bruk, slås bryteren AV,
støpslet trekkes ut av stikkontakten og tappespaken
åpnes for å slippe ut den komprimerte luften fra
lufttanken.
25. Ta aldri på overflaten til den varme delen
For å unngå brannsår, må du ikke komme inntil rør, hode,
sylinder, motor og inverterhus.
26. Ikke rett luftstrømmen mot kroppen
Strømmen av komprimert luft kan påføre skade, og må
ikke rettes mot personer eller dyr.
27. Tøm tanken
Tøm tanken daglig eller etter 4 brukstimer.
Åpne tappespaken og hell kompressoren slik at
akkumulert vann kan renne ut.
28. Ikke stopp kompressoren ved å trekke ut støpslet
Bruk "PÅ/AV"-bryteren.
29. Pass på at trykket ut fra kompressoren er lavere enn
det maksimale trykket som verktøyet kan håndtere.
For stort lufttrykk gir risiko for at verktøyet kan eksplodere.
Undersøk hva produsenten har merket som maksimalt
trykk for luftverktøy og tilbehør. Trykket i uttaket fra
reduksjonsrøret må aldri overskride det maksimale
trykket som er tillatt.
30. Hver gang høytrykksdelen av HiKOKI
høytrykkskompressor brukes, må også de
originale delene for HiKOKI høytrykksverktøy,
høytrykksluftslangen og kompressoren brukes.
31. Reservedeler
Bruk kun HiKOKI originale servicedeler. Reparasjoner
må utføres av en autorisert serviceleverandør.
32. Bruk aldri en transformator som strømforsyning
til denne kompressoren. Bruk av en transformator
til å øke spenning vil føre til feil eller utbrenning.
(Hvis en transformator brukes, stanser driften av
maskinen.)
000BookEC1433HNE.indb18000BookEC1433HNE.indb18 2019/03/139:49:432019/03/139:49:43

Norsk
19
33. Kople aldri kompressoren til en motorgenerator
eller til en likestrømkilde
Kompressoren vil bli ødelagt eller brannskadet.
34. Denne kompressoren er for innendørs bruk. Ikke
installer kompressoren på et sted der den kan bli
utsatt for regn eller vannsprut, eller der det er høy
luftfuktighet eller høy temperatur (Fig. 1)
Hvis den brukes under fuktige forhold kan du få elektrisk
støt eller det kan oppstå en kortslutning som kan føre
til antenning. Bruk den kun i miljøer som er oppgitt i
spesifikasjonene.
35. Ikke bruk verktøyet nær tennbart materiale
Verktøyet må aldri brukes i nærheten av tennbart materiale
(f.eks. fortynningsmiddel, bensin o.l.). (Fig. 2) Flyktige
gasser fra slikt materiale kan trekkes inn i kompressoren,
der de blir komprimert sammen med luft til en blanding
som kan eksplodere.
36. Bruk aldri verktøyet i en eksplosiv atmosfære
Gnister fra verktøyet kan antenne atmosfæriske gasser,
støv eller andre tennbare materialer.
37. Påse at kompressoren er jordet
Kompressoren må jordes for å unngå at noen som
arbeider med den skal få elektrisk støt. Den leveres med
en jordet ledning påsatt et jordet støpsel slik at den kan
koples til en passende jordet stikkontakt.
Jordingslederen er merket med grønn og gul isolasjon.
Den må aldri tilkoples kontakter med annet potensial.
38. Når kompressoren bæres, må den holdes riktig
Du bærer kompressoren på riktig måte ved å holde i
grepene med begge hender. (Fig. 3)
39. Vær påpasselig med å transportere kompressoren
riktig. Ikke snu den opp ned. Ikke løft den med
kroker eller tau.
40. Når maskinen eller deler av den skal kasseres, må
relevante regler for avfallshåndtering følges.
SPESIFIKASJONER
Modell EC1433H
Strømforsyning 230 V 50 Hz vekselstrøm
Nominell strømstyrket 5.2 A
Motoreffekt 950 W (1.27 hk)
Skjermende jord Klasse I
Skjermende struktur IP20
Arbeidstemperatur 5 ° til +40 °C
Arbeidsluftfuktighet 85 % relativ fuktighet eller mindre. Ingen kondensdråper.
Høyde over havet Opptil 1000 m
Lagringstemperatur -10° til +50 °C
Lagringsluftfuktighet 85 % relativ fuktighet eller mindre. Ingen kondensdråper.
Virkeområde for trykkbryter Av: 3,25 MPa (32,5 bar) [471,4 psi] / På: 2,6 Mpa (26 bar) [377,1 psi]
INSTRUKSJONER FOR BETJENING
Pakk opp kompressoren og kontroller at intet mangler, er
skadet under transport, eller at det ikke forekommer løse
bolter eller skruer.
ADVARSEL
Lesavsnittetmedoverskriften"SIKKERHETSREGLER"
Bruk sikkerhetsbriller eller vernebriller
Muligheten for at støv blåses opp av luftstrømmen eller
at et feste løsner medfører fare for skade på øynene når
verktøyetbehandles uforsiktig. Derfor må sikkerhetsbriller
eller vernebriller alltid brukes når verktøyet er i bruk.
MERK:
○Vernebriller og ansiktsskjermer uten sideskjerm gir ikke
tilstrekkelig beskyttelse.
○Informasjonen i denne instruksjonshåndboken er
beregnet til å hjelpe deg med å betjene og vedlikeholde
kompressoren på en sikker måte.
Enkelte illustrasjoner i denne instruksjonshåndboken kan
vise detaljer eller tilbehør som varierer fra de du finner på
kompressoren.
1. Installasjon
ADVARSEL
○ Bruk aldri maskinen på et sted der flyktige tennbare
midler har vært lagret. (Fig. 2)
Må aldri brukes i nærheten av bensin, tynnere, gass,
maling eller lim, fordi slike stoffer kan bli antent og føre til
en eksplosjon.
○ Bruk aldri maskinen i nærheten av varme fra ild eller
tennbare midler.
○ Bruk aldri maskinen på ustabilt underlag. (Fig. 4)
Må aldri brukes på et sted der den kan flytte eller falle av
seg selv.
Påse at kompressoren installeres med gummiføtter på et
flatt gulv med en maksimal hellingsvinkel på 10 grader. Hvis
den installeres på et gulv som heller for mye eller er glatt, må
du påse at den ikke kan bevege seg under drift. Ikke bruk en
hylle eller et stativ der den kan falle ned eller velte.
○ Unngå et sted som er utsatt for høy temperatur eller
direkte solskinn, og påse at maskinen brukes på et
godt ventilert sted med skygge.
Bruk under forhold med høy temperatur eller direkte
solskinn reduserer ikke bare holdbarheten, men øker også
temperaturen i maskinen, noe som går ut over sikkerheten.
Bruk den bare på et godt ventilert og skyggefullt sted.
Passende romtemperatur er +5° til +40 °C.
000BookEC1433HNE.indb19000BookEC1433HNE.indb19 2019/03/139:49:432019/03/139:49:43

Norsk
20
2. Navn på deler
○ Ikke installer maskinen på et støvrikt sted (trefliser
etc.).
○ Installer maskinen i riktig retning.
Installer den riktig.
○ Kompressoren må aldri installeres i regn eller på et
sted med vannsprut eller høy temperatur. (Fig. 1)
Bruk under fuktige forhold kan medføre elektrisk støt
eller kortslutning som kan føre til brann som følge av
varmeutvikling eller antenning.
Strømbryter
Trykkmåler for å
indikere det innstilte
reduksjonventiltrykket
(2 målere)
Justeringhåndtak for trykkreduksjonsventil
(L) (GRÅ hette) Håndtak
Tappespak
Avtappingsrør
Strømledning
Støpsel
Justeringhåndtak for
trykkreduksjonsventil (H) (RØD hette)
Luftkopling regulært trykk
(for vanlig trykkluftsverktøy)
Trykkmåler i tanken
Lufttank
Luftkopling for høyt trykk
(for HiKOKI høytrykksverktøy)
○ Ventilasjonsåpninger må aldri blokkeres, og
maskinen må aldri brukes i en kasse eller en trang
plass (f.Eks. I et kjøretøy) (Fig. 5)
Bruk i strid med dette kan føre til unormal varmeutvikling
som kan skape problemer eller en ulykke.
Installer kompressoren minst 1 m fra vegg for å sikre
tilstrekkelig ventilasjon og avkjøling.
○ Du må aldri sitte på maskinen eller plassere noe
oppå den.
Dette kan føre til problemer eller ødelegge den.
○ Ikke bruk kompressoren noe sted der temperaturen
er 5° C eller lavere eller der temperaturen er +40 °C
eller høyere i omgivelsene.
"I" : PA
"O" : AV
( )
000BookEC1433HNE.indb20000BookEC1433HNE.indb20 2019/03/139:49:432019/03/139:49:43
