HIKOKI FDB 3DL2 User manual

使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English

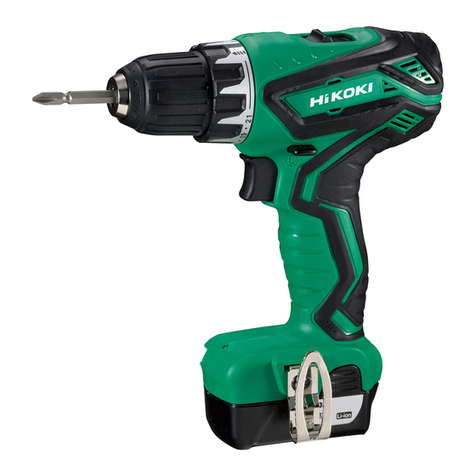

充电式起子电钻
Cordless Driver Drill
DB 3DL2 •FDB 3DL2
000BookDB3DL2ChS.indb1000BookDB3DL2ChS.indb1 2018/12/0612:15:382018/12/0612:15:38

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告 .............................2
充电式起子电钻机使用上的注意
事项.......................................................................4
锂离子电池使用注意事项..........................5
符号.......................................................................6
规格.......................................................................6
标准附件.............................................................7
选购附件（分开销售） .................................7
用途.......................................................................7
电池的拆卸／安装法....................................8
充电.......................................................................8
作业之前.............................................................9
使用方法..........................................................10
维护和检查.....................................................13
维修零部件一览表......................................15
000BookDB3DL2ChS.indb2000BookDB3DL2ChS.indb2 2018/12/0612:15:392018/12/0612:15:39

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
000BookDB3DL2ChS.indb3000BookDB3DL2ChS.indb3 2018/12/0612:15:392018/12/0612:15:39

4
中文
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式起子电钻机使用上的注意事项
1. 务请在 10℃～ 40℃的温度下进行充电。温度低于 10℃将会导致充电过度，
极其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
2. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。
请不要连续充电两节电池以上。
3. 勿让杂质进入充电式电池连结口内。
4. 切勿拆卸充电式电池与充电器。
5. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
6. 请勿将电池丢入火中。
电池受热将会爆炸。
7. 在墙壁、地板或天花板上钻孔时，应检查是否有埋设的电源线等。
000BookDB3DL2ChS.indb4000BookDB3DL2ChS.indb4 2018/12/0612:15:392018/12/0612:15:39

5
中文
8. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
9. 请勿使用耗竭了的电池，否则会损坏充电器。
10. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
锂离子电池使用注意事项
本电池专供起子电钻机使用。切勿使用其它的强力电动工具（例如电圆锯、手
提电锯、圆盘研磨机及鼓风机等）。
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 和 2 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
000BookDB3DL2ChS.indb5000BookDB3DL2ChS.indb5 2018/12/0612:15:392018/12/0612:15:39

6
中文
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果有导电异物进入锂电池，可能发生短路，并有发生火灾危险的可能。请在
贮存电池时，遵守如下事项。
○ 请不要在电池盒内放置导电物体，如钉子、钢丝、铜丝或其他电线。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书。
规格
电动工具
型号 DB3DL2 FDB3DL2
无负荷速度(低/高) 200 / 600 /min
能力
钻孔 金属 ( 厚 1.0 mm) 钢 : 5 mm
铝 : 5 mm
螺丝
紧固
机用螺丝 5 mm
木螺丝 3.8 mm ( 直径 ) × 38 mm ( 长 )
（应有导孔）
充电式电池 EBM315 ：锂离子 DC 3.6 V（1.5 Ah 1 节）
重量 0.45 kg
充电器
型式 UC3SFL
充电电压 3.6 V
重量 0.3 kg
000BookDB3DL2ChS.indb6000BookDB3DL2ChS.indb6 2018/12/0612:15:392018/12/0612:15:39

7
中文
标准附件
附件请参见以下列表。
DB3DL2 FDB3DL2
2LCSK NN 2LCSK
十字槽头螺丝刀头 (2 号 × 50L) 111
电池 (EBM315) 2—2
充电器 (UC3SFL) 1—1
塑料盒 1—1
选购附件（分开销售）
1. 电池 (EBM315)
用途
○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。
○ 钻各种金属。
000BookDB3DL2ChS.indb7000BookDB3DL2ChS.indb7 2018/12/0612:15:392018/12/0612:15:39

8
中文
电池的拆卸／安装法
1. 电池的拆卸法
请先进抓住把手，然后再推压电池释放按钮（2 个）以取下电池（参照图 1
和 图 2）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 2）。
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
2. 将电池插入充电器。
将电池牢牢地插入充电器直至其接触到充电
器底部，并如图3所示检查电极。
插入电池后充电器会亮起（指示灯亮起）。
注意！
如果指示灯不亮，则请从插座上拔出电源线
插头并检查电池的安装情况。
指示灯熄灭表示电池已经充好。
注意！
作业停止后，如电池（因晒太阳等原因）而变热，充电指示灯会不亮。这时，
应先让电池冷却，然后再充电。
端子孔
3.6 V 充电
式电池
电池释放按钮
图 1
拉出
插入
把手
电池释放
按钮
3.6 V 充电式电池
图 2
3.6 V 充电
式电池
插入
充电式电
池连接孔
指示灯
图3
000BookDB3DL2ChS.indb8000BookDB3DL2ChS.indb8 2018/12/0612:15:392018/12/0612:15:39

9
中文
○ 关于充电时间
表1给出了根据电池类型所需的充电时间。
表 1 20℃下的充电时间（分钟近似值）
电池电压 (V) 电池容量 (Ah)
1.5 Ah
3.6 V EBM315 30 分钟
注:
根据环境温度的不同，充电时间可能会有所变化。
3. 从电源插座拔下充电器的电源线。
4. 握紧充电器并取出电池。
注:
充电完成后，请先从充电器内取出电池，然后加以妥善保存。
关于新电池等的放电
因新的和长期未使用的充电式电池内部的化学物质无活性，故第一次和第二
次使用时其放电能力可能较低。这是暂时现象，这种电池充电 2 － 3 次后
即可恢复其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后充电式电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 连续使用电池充电器时，电池充电器将会升温，进而生成导致故障的因素。
一旦充电完成，请闲置 15 分钟后再进行下次充电。
○ 如果电池安装正确而电池充电器无法工作，则电池或充电器可能会出现故障。
请将其带往授权的维修中心进行检测。
作业之前
1. 工作环境的准备和检查
请按下列注意事项检查工作环境是否适当。
000BookDB3DL2ChS.indb9000BookDB3DL2ChS.indb9 2018/12/0612:15:392018/12/0612:15:39

10
中文
使用方法
较长时间保持电池性能的方法
○ 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并
给电池充电。若您继续使用电动工具并耗尽
电力，电池可能会损坏或其使用寿命缩短。
1. 安装钻头。
请务必按照下列步骤安装击入式钻头（图4）。
(1) 向前拉导套。
(2) 将钻头插入套筒的六角孔。
(3) 松开导套，导套随后返回到原始位置。
注意！
如果导套没有返回到原始位置，则说明没有正确安装钻头。
2. 拆卸钻头。
请按照钻头安装方法相反的要点进行拆卸。
3. 自动主轴锁机械结构
主开关关闭时，钻头锁定到位，电动工具作为手动起子机使用。
4. 确认电池安装正确。
5. 改变转速
请用变速开关来改变转速。请按箭头方向移
动变速开关（请参照图 5 和图 6）。
如果变速开关被设在“LOW”位置，钻机则
低速旋转；如果变速开关被设在“HIGH”位置，
钻机则高速旋转。
注意！
○ 当用变速开关改变转速时，应确保电源开关
已被断开。
如果在马达旋转过程中改变速度，则会损坏
齿轮。
○ 操作需要更大的力时，请将变速开关设为“LOW”。如果设为“HIGH”并使
用本机，则可能导致马达烧毁或过早出现故障。
起子钻头 移动
导套
铁中的
六角孔
图4
低速
变速开关
图 5
高速
变速开关
图 6
000BookDB3DL2ChS.indb10000BookDB3DL2ChS.indb10 2018/12/0612:15:392018/12/0612:15:39

11
中文
6. 确认离合器转盘的位置（请参照图 7）
本机的旋紧转矩可根据离合器转盘的位置设
定来调节。
(1) 当把本机作为起子使用时，请将离合器转盘
上的“1、5、9……21”中的某个数字或黑
点与机身外侧上的三角标记对齐。
(2) 当把本机作为钻机来使用时，请将离合器转
盘的钻机标记“ ”与机身外侧上的三角
标记对齐。
注意！
○ 离合器转盘不能设在数字“1、5、9……21”
之间或黑点之间。
○ 当离合器转盘位于“21”和钻机标记中部的
黑线之间时，请勿使用本机，否则会造成损
坏。（请参照图 8）
7. 旋紧转矩的调节
(1) 旋紧转矩
旋紧转矩的强度应与螺丝直径相对应。如果转矩过大，螺丝头则会损坏或受
损。务请按螺丝直径来调节离合器转盘的位置。
(2) 旋紧转矩的指示（请参照图 7）
螺丝类型及受紧固的材料不同，则旋紧转矩也不同。
本机采用离合器转盘上的“1、5、9……21”以及黑点来指示旋紧转矩。旋
紧转矩在位置“1”时最小，在最大数字处时最大。
(3) 调节旋紧转矩（请参照图 7）
转动离合器转盘并使离合器转盘上的数字“1、5、9……21”或点与机身外
侧上的三角标记对齐。按所需转矩将离合器转盘向小转矩或大转矩方向调节。
注意！
○ 当把本机用作钻机时，马达可能会被锁住而停止转动。请在使用起子电钻机
过程中不要锁住马达。
○ 将变速开关设为“HIGH”（高速）且离合器转盘位置为“17”或“21”时，
可能会出现离合器无法啮合且马达被锁定的现象。在这种情况下，请将变速
开关设为“LOW”（低速）。
○ 如果马达被锁定，则请立即关闭电源。如果马达被锁定一段时间，则马达或
电池可能烧毁。
○ 如果冲击时间过长，螺丝可能会因旋紧力过大而折断。
电钻机标记
黑线
三角标记
图 8
离合器转盘
三角标记
电钻机
标记
强
弱
图 7
000BookDB3DL2ChS.indb11000BookDB3DL2ChS.indb11 2018/12/0612:15:392018/12/0612:15:39

12
中文
8. 开关操作
(1) 锁定开关
电动工具配有锁定开关。如需激活主开关
锁定，请将锁定开关移到“▼ LOCK”位置。
将锁定开关移到相反的位置即可操作电动
工具。（图9）
注意！
携带或存放电动工具时，请务必将锁定开
关设在“▼ LOCK”位置，以防其意外启动。
(2) 主开关
主开关用作马达开关和旋转方向选择开
关。主开关按到其上指示的“R”时，钻
头顺时针旋转。主开关按到其上指示的“L”
时，钻头逆时针旋转。松开主开关时，电
动工具随即停止。（图10）
9. 使用照明灯
按下照明灯开关时，照明灯亮起。再次按
下照明灯开关时，照明灯熄灭。（图11）
注意！
请勿直视照明灯，否则可能导致损伤眼睛。
10. 使用直排或枪焊配置
在密闭空间内使用时，请以直排配置使用电动工具。在其他位置使用时，请
以枪焊配置使用电动工具。请选择最适合电动工具应用的配置。如果更改配
置，则电动工具会在啮合到位时发出卡嗒声。弯曲（或伸出）电动工具直至
听到声音为止。
注意！
如果以枪焊配置使用电动工具，则请勿
在返回到直排配置时伸出电动工具的弯
曲部分。请注意，弯曲部分可能会夹到手
指或手的其他部位，从而可能会造成伤害
（图 12）。
锁定开关 解锁
锁定
▼锁定
图9
主开关
图10
照明灯开关
图11
弯曲部分
图12
000BookDB3DL2ChS.indb12000BookDB3DL2ChS.indb12 2018/12/0612:15:392018/12/0612:15:39

13
中文
11. 使用范围和建议
表 2 给出了基于本机机械结构的各种可用工作范围。
表 2
工作 建议
钻孔 钢材 用于钻孔。
铝材
螺丝紧固 机用螺丝 使用与螺丝直径相配的钻头或套筒。
木螺丝 钻好导孔后使用。
12. 选择旋紧力和转速的方法
表 3
用途 离合器转盘
的位置
转速选择（变速开关的位置）
LOW ( 低速 ) HIGH ( 高速 )
螺丝紧固
机用螺丝 1 - 21 用于直径在 5 mm
以下的螺丝捣。
用于直径在 3 mm
以下的螺丝。
木螺丝 1 -
用于公称直径在
3.5 mm 以下的螺
丝。
钻孔 金属 用于采用金属加工
钻头的钻孔作业。
注意！
○ 表 3 中给出的选择例子应作为一般标准来考虑。在实际工作中使用的都是不
同类型的紧固螺丝和受紧固的材料，因此理应进行适当的调节。
○ 在机用螺丝处于 HIGH（高速）的状态下使用起子电钻机时，因旋紧转矩过
大，螺丝可能会损坏或钻头可能会松弛。使用机用螺丝时，请在 LOW（低速）
的状态下使用起子电钻机。
注:
在寒冷环境（0℃以下）中使用电池 EBM315 有时会造成旋紧扭矩变弱以及
作业量的减少。但是，这只是暂时现象，在电池变热后将会恢复正常。
维护和检查
1. 检查工具
由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到
磨损情况，就应及早磨快或更换工具。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
000BookDB3DL2ChS.indb13000BookDB3DL2ChS.indb13 2018/12/0612:15:392018/12/0612:15:39

14
中文
3. 电动机的维护
电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水
沾湿。
4. 清理外部
冲击电钻机沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油
或稀释剂，以免塑胶部分溶化。
5. 收藏
冲击电钻机应收藏于温度低于 40℃和小孩拿不到的地方。
6. 维修零部件一览表
注意！
HiKOKI牌电动工具的维修、改造和检查须由经HiKOKI公司授权的维修中心
进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经 HiKOKI 公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于HiKOKI牌无线电动工具的重要通知：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电
池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们无
法保证我们无线电动工具的安全性和使用性能。
000BookDB3DL2ChS.indb14000BookDB3DL2ChS.indb14 2018/12/0612:15:402018/12/0612:15:40

15
中文
46
12
3
4
5
67
8
9
10
11 12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
34
43
44
37
36
45
47
48
49 50
51
501 502 503
维修零部件一览表
000BookDB3DL2ChS.indb15000BookDB3DL2ChS.indb15 2018/12/0612:15:402018/12/0612:15:40

16
中文
项目
号零件名称 数量
1 齿轮箱总成 1
2 导套组件 1
3扣环 1
4 垫圈（D） 1
5 导向弹簧 1
6导套 1
7 离合器转盘 1
8螺帽 1
9弹簧 1
10 垫圈（D） 1
11 钢珠 D3.5 1
12 齿轮箱 1
13 换档臂 1
14 销 3
15 钢珠 D3 3
16 锁环 1
17 针辊 6
18 针 2
19 载杆 1
20 行星齿轮（C）组 3
21 环状齿轮 1
22 垫圈（B） 2
23 小齿轮（C） 1
24 行星齿轮（B）组 3
25 滑动环状齿轮 1
26 小齿轮（B） 1
27 行星齿轮（A）组 3
28 头档环状齿轮 1
29 垫圈（A） 1
30 马达垫片 1
31 马达 1
32 机用螺丝（附弹簧垫圈）
M2.6×6 2
33 外罩（A）（B）组 1
34 盘头自攻螺丝 D3×8 4
项目
号零件名称 数量
35 品牌标签 1
36 钢珠 D3 4
37 棘轮板 2
38 变速开关 1
39 把手盖 1
40 填料（A） 1
41 棘轮弹簧 1
42 开关 1
43 铭牌 1
44 自攻螺丝（附法兰）
D4×20 1
45 按钮 1
46 印刷电路板 1
47 端子 2
48 端子支架 1
49 电池（EBM315） 2
50 夹子 2
51 把手（A）（B）组 1
501 十字槽头螺丝刀头（B）
2 号 50L 1
502 充电器（UC3SFL） 1
503 箱 1
000BookDB3DL2ChS.indb16000BookDB3DL2ChS.indb16 2018/12/0612:15:402018/12/0612:15:40

English
17
CONTENTS
GENERAL POWER TOOL SAFETY WARNINGS ........................................17
PRECAUTIONS FOR CORDLESS DRIVER DRILL......................................20
CAUTION ON LITHIUM-ION BATTERY .......................................................20
SYMBOL.......................................................................................................22
SPECIFICATIONS........................................................................................ 22
STANDARD ACCESSORIES ....................................................................... 22
OPTIONAL ACCESSORIES (sold separately)..............................................23
APPLICATIONS............................................................................................23
BATTERY REMOVAL/INSTALLATION ........................................................ 23
CHARGING ..................................................................................................23
PRIOR TO OPERATION...............................................................................25
HOW TO USE...............................................................................................25
MAINTENANCE AND INSPECTION ............................................................ 29
SERVICE PARTS LIST.................................................................................30
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in electric shock, fire and/or serious
injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres, such as in the presence
of flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces, such as pipes,
radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body is earthed or grounded.
000BookDB3DL2ChS.indb17000BookDB3DL2ChS.indb17 2018/12/0612:15:402018/12/0612:15:40

English
18
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of electric shock.
d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging
the power tool.
Keep cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric shock.
e) When operating a power tool outdoors, use an extension cord suitable for
outdoor use.
Use of a cord suitable for outdoor use reduces the risk of electric shock.
f) If operating a power tool in a damp location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common sense when operating
a power tool.
Do not use a power tool while you are tired or under the influence of drugs,
alcohol or medication.
A moment of inattention while operating power tools may result in serious personal
injury.
b) Use personal protective equipment. Always wear eye protection.
Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing
protection used for appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the switch is in the offposition before
connecting to power source and/or battery pack, picking up or carrying the
tool.
Carrying power tools with your finger on the switch or energising power tools that have
the switch on invites accidents.
d) Remove any adjusting key or wrench before turning the power tool on.
A wrench or a key left attached to a rotating part of the power tool may result in
personal injury.
e) Do not overreach. Keep proper footing and balance at all times.
This enables better control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose clothing or jewellery. Keep your hair,
clothing and gloves away from moving parts.
Loose clothes, jewellery or long hair can be caught in moving parts.
g) If devices are provided for the connection of dust extraction and collection
facilities, ensure these are connected and properly used.
Use of dust collection can reduce dust-related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power tool for your application.
The correct power tool will do the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn it on and off.
Any power tool that cannot be controlled with the switch is dangerous and must be
repaired.
000BookDB3DL2ChS.indb18000BookDB3DL2ChS.indb18 2018/12/0612:15:402018/12/0612:15:40

English
19
c) Disconnect the plug from the power source and/or the battery pack from the
power tool before making any adjustments, changing accessories, or storing
power tools.
Such preventive safety measures reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach of children and do not allow persons
unfamiliar with the power tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained users.
e) Maintain power tools. Check for misalignment or binding of moving parts,
breakage of parts and any other condition that may affect the power toolʼs
operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting edges are less likely to bind and
are easier to control.
g) Use the power tool, accessories and tool bits etc. in accordance with these
instructions, taking into account the working conditions and the work to be
performed.
Use of the power tool for operations different from those intended could result in a
hazardous situation.
5) Battery tool use and care
a) Recharge only with the charger specified by the manufacturer.
A charger that is suitable for one type of battery pack may create a risk of fire when
used with another battery pack.
b) Use power tools only with specifically designated battery packs.
Use of any other battery packs may create a risk of injury and fire.
c) When battery pack is not in use, keep it away from other metal objects, like
paper clips, coins, keys, nails, screws or other small metal objects, that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns or a fire.
d) Under abusive conditions, liquid may be ejected from the battery; avoid
contact. If contact accidentally occurs, flush with water. If liquid contacts eyes,
additionally seek medical help.
Liquid ejected from the battery may cause irritation or burns.
6) Service
a) Have your power tool serviced by a qualified repair person using only
identical replacement parts.
This will ensure that the safety of the power tool is maintained.
CAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach of children and infirm persons.
000BookDB3DL2ChS.indb19000BookDB3DL2ChS.indb19 2018/12/0612:15:402018/12/0612:15:40

English
20
PRECAUTIONS FOR CORDLESS DRIVER DRILL
1. Always charge the battery at a temperature of 10 – 40°C. A temperature of less
than 10°C will result in over charging which is dangerous. The battery cannot be
charged at a temperature higher than 40°C.
The most suitable temperature for charging is that of 20 – 25°C.
2. When one charging is completed, leave the charger for about 15 minutes before
the next charging of battery.
Do not charge more than two batteries consecutively.
3. Do not allow foreign matter to enter the hole for connecting the rechargeable
battery.
4. Never disassemble the rechargeable battery and charger.
5. Never short-circuit the rechargeable battery. Short-circuiting the battery will cause
a great electric current and overheat. It results in burn or damage to the battery.
6. Do not dispose of the battery in fire.
If the battery is burnt, it may explode.
7. When drilling in wall, floor or ceiling, check for buried electric power cord, etc.
8. Bring the battery to the shop from which it was purchased as soon as the post-
charging battery life becomes too short for practical use. Do not dispose of the
exhausted battery.
9. Using an exhausted battery will damage the charger.
10. Do not insert object into the air ventilation slots of the charger.
Inserting metal objects or inflammables into the charger air ventilation slots will
result in electrical shock hazard or damaged charger.
CAUTION ON LITHIUM-ION BATTERY
This battery is exclusively for the driver drill. Never use with any other heavy-duty power
tools (i.e. Circular saw, Reciprocating saw, Disc grinder and Blower etc.).
To extend the lifetime, the lithium-ion battery equips with the protection function to stop
the output.
In the cases of 1 and 2 described below, when using this product, even if you are pulling
the switch, the motor may stop. This is not the trouble but the result of protection
function.
1. When the battery power remaining runs out, the motor stops.
In such case, charge it up immediately.
2. If the tool is overloaded, the motor may stop. In this case, release the switch of tool
and eliminate causes of overloading. After that, you can use it again.
Furthermore, please heed the following warning and caution.
WARNING
In order to prevent any battery leakage, heat generation, smoke emission, explosion
and ignition beforehand, please be sure to heed the following precautions.
1. Make sure that swarf and dust do not collect on the battery.
○ During work make sure that swarf and dust do not fall on the battery.
000BookDB3DL2ChS.indb20000BookDB3DL2ChS.indb20 2018/12/0612:15:402018/12/0612:15:40
