ORIGINAL BEDIENUNGSANLEITUNG
TE 60 / TE 60‑ATC Kombihammer
Lesen Sie die Bedienungsanleitung vor Inbe-
triebnahme unbedingt durch.
Bewahren Sie diese Bedienungsanleitung im-
mer beim Gerät auf.
Geben Sie das Gerät nur mit Bedienungsanlei-
tung an andere Personen weiter.
Inhaltsverzeichnis Seite
1 Allgemeine Hinweise 1
2 Beschreibung 2
3 Werkzeuge, Zubehör, Verbrauchsmaterial 4
4 Technische Daten 5
5 Sicherheitshinweise 6
6 Inbetriebnahme 9
7 Bedienung 9
8 Pflege und Instandhaltung 11
9 Fehlersuche 12
10 Entsorgung 13
11 Herstellergewährleistung Geräte 13
12 EG-Konformitätserklärung (Original) 14

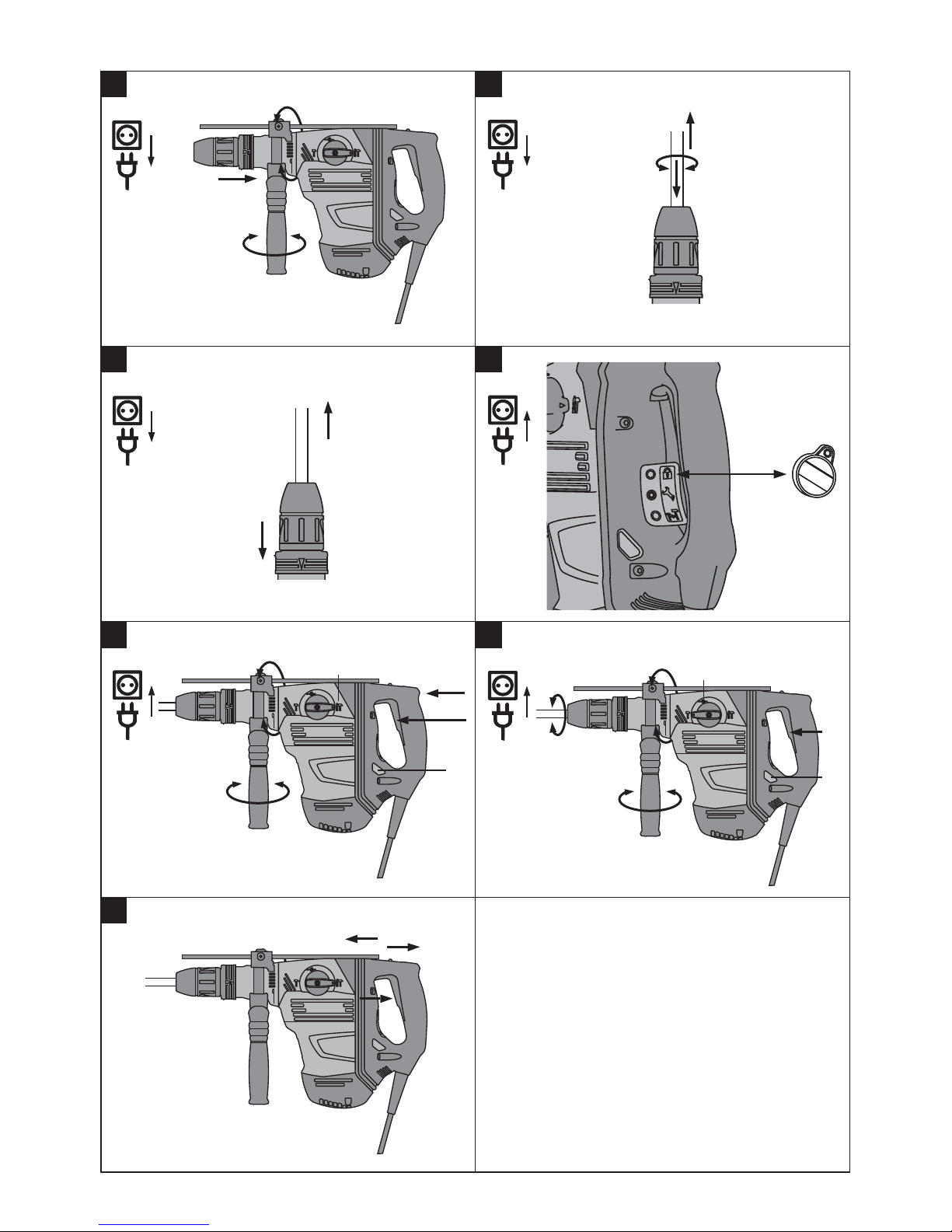

1Die Zahlen verweisen jeweils auf Abbildungen. Die
Abbildungen zum Text finden Sie auf den ausklappba-
ren Umschlagseiten. Halten Sie diese beim Studium der
Anleitung geöffnet.
Im Text dieser Bedienungsanleitung bezeichnet »das Ge-
rät« immer den Kombihammer TE 60 / TE 60‑ATC.

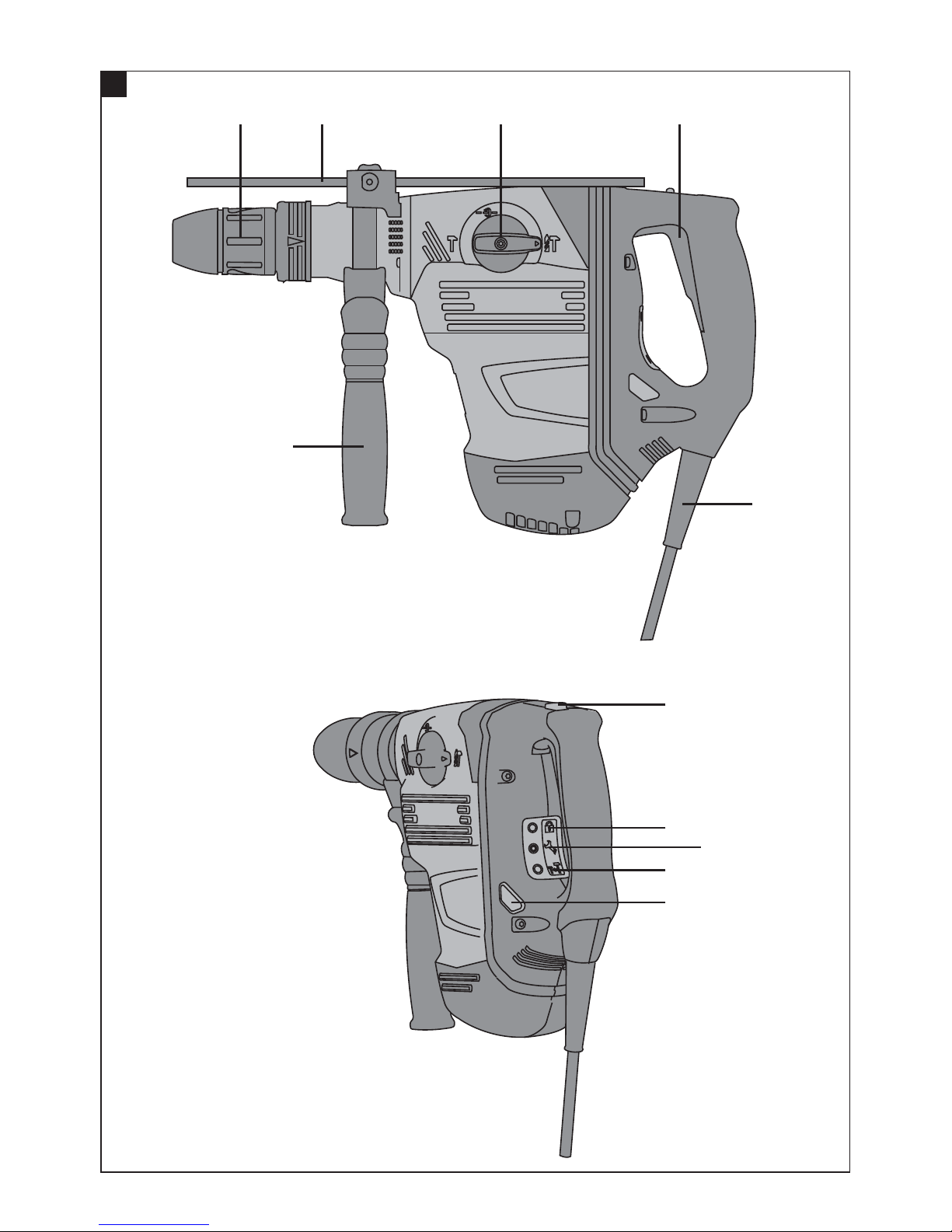

Gerätebauteile, Bedienungs- und Anzeigeelemente 1
@Werkzeugaufnahme
;Funktionswahlschalter
=Steuerschalter
%Netzkabel
&Seitenhandgriff
(Tiefenanschlag (optional)
)Serviceanzeige
+Diebstahlschutzanzeige (optional)
§Steuerschalterarretierung
/Anzeige für halbe Leistung (optional)
:Taster für halbe Leistung (optional)
1 Allgemeine Hinweise
1.1 Signalwörter und ihre Bedeutung
GEFAHR
Für eine unmittelbar drohende Gefahr, die zu schweren
Körperverletzungen oder zum Tod führt.
WARNUNG
Für eine möglicherweise gefährliche Situation, die zu
schweren Körperverletzungen oder zum Tod führen kann.
VORSICHT
Für eine möglicherweise gefährliche Situation, die zu
leichten Körperverletzungen oder zu Sachschaden führen
könnte.
HINWEIS
Für Anwendungshinweise und andere nützliche Informa-
tionen.
1.2 Erläuterung der Piktogramme und weitere
Hinweise
Warnzeichen
Warnung vor
allgemeiner
Gefahr
Warnung vor
gefährlicher
elektrischer
Spannung
Warnung vor
heisser
Oberfläche
de
1
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

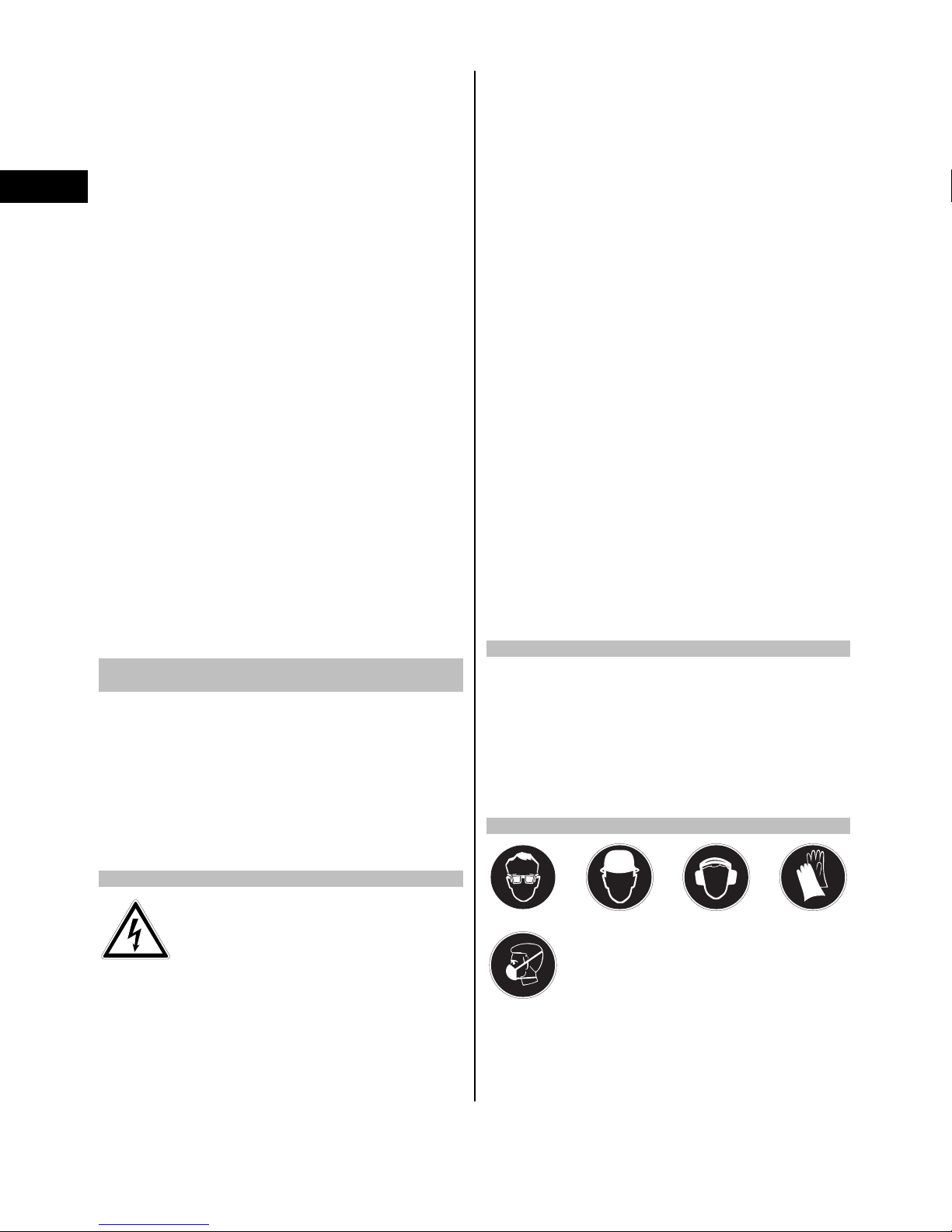

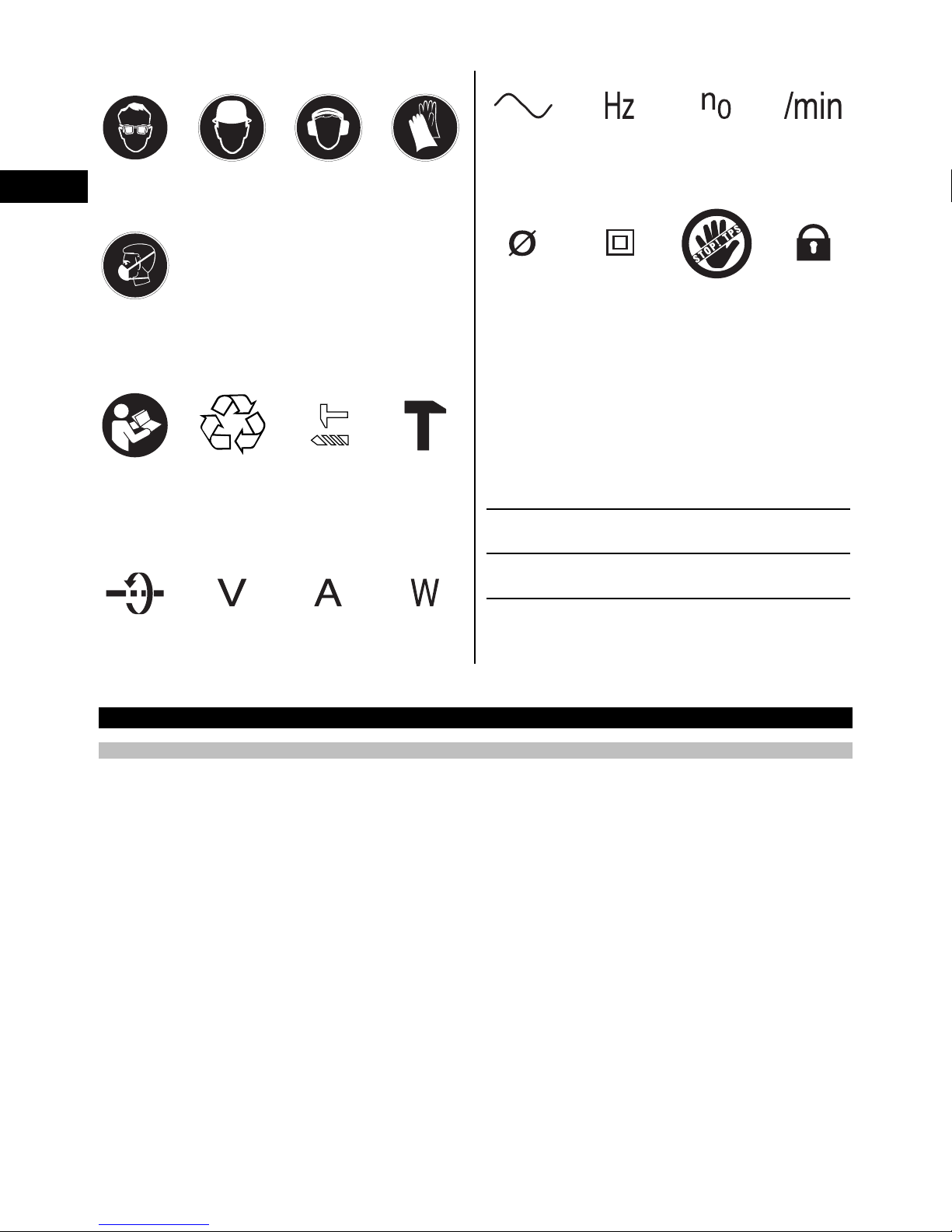

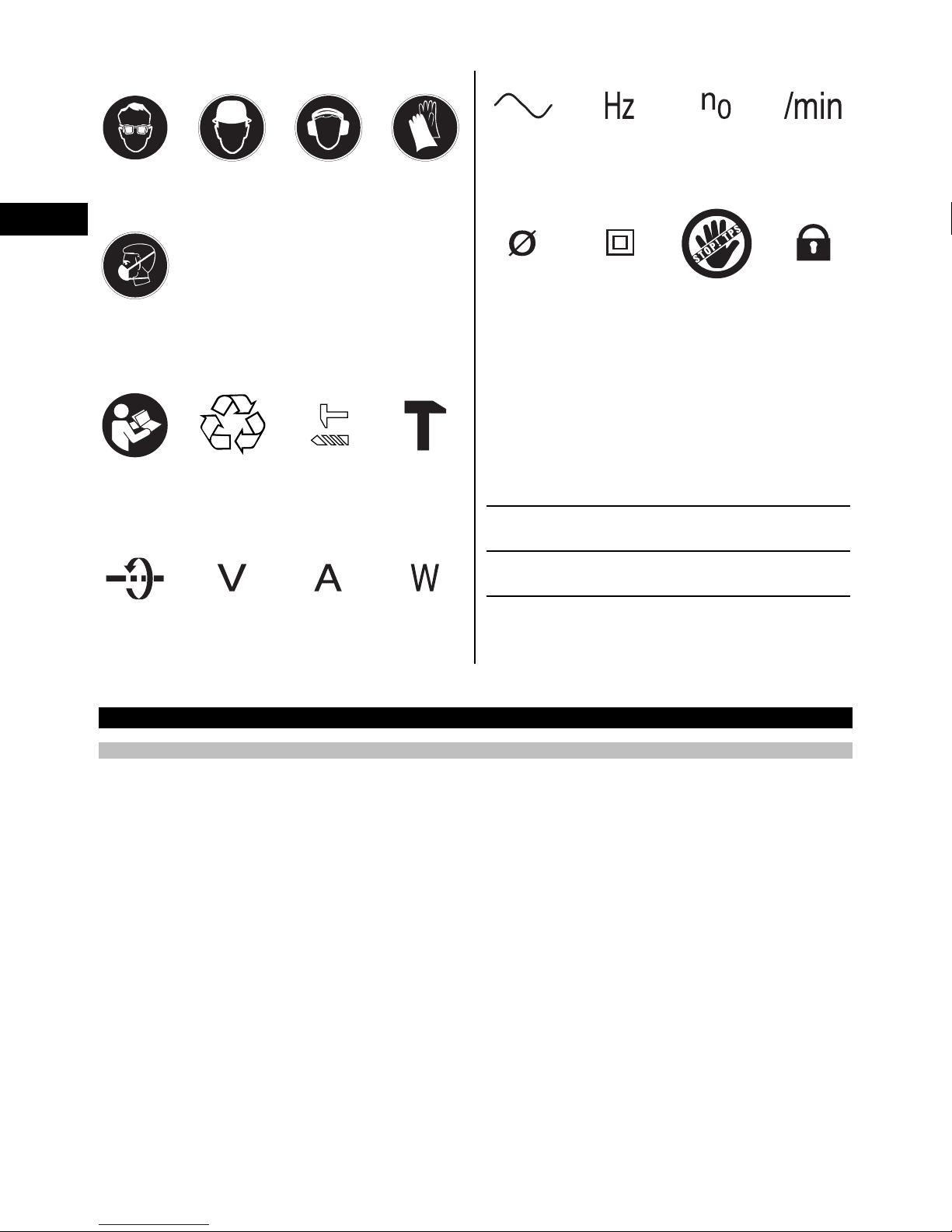

Gebotszeichen
Augenschutz
benutzen Schutzhelm benutzen Gehörschutz benutzen Schutzhand- schuhe
benutzen
Leichten
Atemschutz
benutzen
Symbole
Vor
Benutzung
Bedienungs-
anleitung
lesen
Abfälle der
Wiederver-
wertung
zuführen
Hammer-
bohren Meisseln
Meissel
positionieren Volt Ampere Watt
Wechsel-
strom Hertz Bemes- sungsleer-
laufdrehzahl
Umdrehun-
gen pro
Minute
Durchmes-
ser doppelt isoliert Hinweis auf Diebstahl-
schutz
Schlosssym-
bol
Ort der Identifizierungsdetails auf dem Gerät
Die Typenbezeichnung ist auf dem Typenschild und
die Seriennummer auf dem Motorgehäuse seitlich an-
gebracht. Übertragen Sie diese Angaben in Ihre Bedie-
nungsanleitung und beziehen Sie sich bei Anfragen an
unsere Vertretung oder Servicestelle immer auf diese
Angaben.
Typ:
Generation: 03
Serien Nr.:
2Beschreibung
2.1 Bestimmungsgemässe Verwendung
Das Gerät ist ein elektrisch betriebener Kombihammer mit pneumatischem Schlagwerk. Die ATC Funktion der
TE 60‑ATC (Active Torque Control) bietet dem Benutzer einen zusätzlichen Komfort beim Bohren.
Das Gerät ist bestimmt für Bohrarbeiten in Beton, Mauerwerk, Metall und Holz und kann zusätzlich für Meisselarbeiten
verwendet werden.
Das Gerät ist mit einem elektronischen Überlastschutz ausgerüstet. Bei permanenter Geräteüberlastung wird die
Motordrehzahl automatisch reduziert und bei Bedarf der Motor sogar gestoppt. Wird der Steuerschalter losgelassen
und wieder gedrückt, hat der Motor sofort wieder volle Leistung. Beim Wiederanlauf ist deshalb zu beachten, dass
das Gerät entsprechend fest mit beiden Händen gehalten wird.
Das Gerät ist unter bestimmten Bedingungen zum Rühren geeignet (siehe Werkzeuge, Zubehör und Bedienung).
Das Gerät ist für den professionellen Benutzer bestimmt und darf nur von autorisiertem, eingewiesenem Personal
bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren
unterrichtet sein. Vom Gerät und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem
Personal unsachgemäss behandelt oder nicht bestimmungsgemäss verwendetwerden.
Gesundheitsgefährdende Werkstoffe (z.B. Asbest) dürfen nicht bearbeitet werden.
Das Arbeitsumfeld kann sein: Baustelle, Werkstatt, Renovierungen, Umbau und Neubau.
Das Gerät darf nur in trockener Umgebung betrieben werden.
Berücksichtigen Sie die Umgebungseinflüsse. Benutzen Sie das Gerät nicht, wo Brand‑ oder Explosionsgefahr besteht.
Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und ‑frequenz erfolgen.
Befolgen Sie die Angaben zu Betrieb, Pflege und Instandhaltung in der Bedienungsanleitung.
Benutzen Sie, um Verletzungsgefahren zu vermeiden, nur Original Hilti Zubehör und Werkzeuge.
Manipulationen oder Veränderungen am Gerät sind nicht erlaubt.
de
2
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

2.2 Werkzeugaufnahme
Schnellwechsel‑Klick‑Werkzeugaufnahme TE‑Y (SDS max.) TE 60 / TE 60‑ATC
2.3 Schalter
Regulierbarer Steuerschalter für ein sanftes Anbohren/ Meisseln
Funktionswahlschalter: Hammerbohren, Meisselfunktion, Meisseleinstellfunktion (24fach einstellbar)
Leistungswahl volle oder halbe Leistung (ATC)
Steuerschalter im Meisselbetrieb arretierbar
2.4 Griffe
Vibrationsgedämpfter, schwenkbarer Seitenhandgriff
Vibrationsgedämpfter Handgriff (ATC)
2.5 Schutzeinrichtung
Mechanische Rutschkupplung
Elektronische Wiederanlaufsperre gegen unbeabsichtigtes Anlaufen des Geräts nach einer Stromunterbrechung (siehe
Kapitel "Fehlersuche").
ATC "Active Torque Control" (TE 60‑ATC)
2.6 Schmierung
Getriebe und Schlagwerk mit getrennten Schmierräumen
2.7 Active Vibration Reduction (ATC)
Das Gerät ist mit einem "Active Vibration Reduction" (AVR) System ausgerüstet, das die Vibration signifikant gegenüber
dem Wert ohne AVR reduziert.
2.8 Diebstahlschutz TPS (ATC)
Das Gerät kann optional mit der Funktion "Diebstahlschutz TPS" ausgerüstet sein. Ist das Gerät mit dieser Funktion
ausgerüstet, kann es nur mit dem dazugehörenden Freischaltschlüssel freigeschaltet und betrieben werden.
2.9 Anzeigen mit Lichtsignal
Serviceanzeige mit Lichtsignal (siehe Kapital "Pflege und Instandhaltung/ Serviceanzeige")
Anzeige von Diebstahlschutz (ATC) (siehe Kapitel "Bedienung/ Diebstahlschutz TPS (optional)")
Anzeige für halbe Leistung (siehe Kapitel "Bedienung/ Hammerbohren/ Meisseln")
2.10 Zum Lieferumfang der Standardausrüstung gehören
1 Gerät mit Seitenhandgriff
1Fett
1 Putzlappen
1 Bedienungsanleitung
1 Hilti Koffer
2.11 Einsatz von Verlängerungskabel
Verwenden Sie nur für den Einsatzbereich zugelassene Verlängerungskabel mit ausreichendem Querschnitt. Ansonsten
kann Leistungsverlust beim Gerät und Überhitzung des Kabels eintreten. Kontrollieren Sie das Verlängerungskabel
regelmässig auf Beschädigungen. Ersetzen Sie beschädigte Verlängerungskabel.
Empfohlene Mindestquerschnitte und max. Kabellängen
Leiterquerschnitt 1,5 mm² 2,0 mm² 2,5 mm² 3,5 mm²
Netzspannung 100 V 20 m 40 m
Netzspannung 110‑127 V 20 m 25 m 30 m 40 m
Netzspannung 220‑240 V 30 m 50 m
Verwenden Sie keine Verlängerungskabel mit 1,25 mm² Leiterquerschnitt.
de
3
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

2.12 Verlängerungskabel im Freien
Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungskabel.
2.13 Einsatz eines Generators oder Transformators
Dieses Gerät kann an einem Generator oder bauseitigen Transformator betrieben werden, wenn die folgenden
Bedingungen eingehalten sind: Abgabeleistung in Watt mindestens doppelte Leistung wie auf dem Typenschild des
Geräts angegeben, die Betriebsspannung muss jederzeit innerhalb +5 % und ‑15 % zur Nennspannung sein und
die Frequenz muss 50 bis 60 Hz betragen, niemals über 65 Hz und es muss ein automatischer Spannungsregler mit
Anlaufverstärkung vorhanden sein.
Betreiben Sie am Generator/Transformator keinesfalls gleichzeitig andere Geräte. Das Ein- und Ausschalten anderer
Geräte kann Unterspannungs- und/oder Überspannungsspitzen verursachen, die das Gerät beschädigen können.
3 Werkzeuge, Zubehör, Verbrauchsmaterial
Bezeichnung Kurzzeichen Beschreibung
Hammerbohrer TE 60 / TE 60‑ATC ∅ 12…40 mm
Durchbruchbohrer TE 60 / TE 60‑ATC ∅ 40…80 mm
Hammerbohrkrone TE 60 / TE 60‑ATC ∅ 45…100 mm
Diamantbohrkrone PCM TE 60‑ATC ∅ 42…102 mm
Meissel TE 60 / TE 60‑ATC Spitz‑, Flach‑ und Formmeissel mit
TE‑Y Einsteckende
Holzbohrer ∅ 10…32 mm
Metallbohrer ∅ Max. 20 mm
Bezeichnung Kurzzeichen Artikelnummer, Beschreibung
Seitenhandgriff komplett
Tiefenanschlag komplett 2021281
Setzwerkzeuge TE 60 / TE 60‑ATC Setzwerkzeuge mit TE‑Y
Einsteckende
Bohrfutteraufnahme TE FY‑BA‑C Adapter
Diebstahlschutz TPS (Theft Protec-
tion System) mit Company Card,
Company Remote und Freischalt-
schlüssel TPS‑K
206999, optional
Schnellspannaufnahme für Holz‑ und Metallbohrer mit Zylin-
derschaft oder Sechskant
Rührwerkzeug für nichtbrennbare
Stoffe mit Zylinderschaft oder
Sechskant
∅ 80…120 mm
Staubabsaugung TE DRS‑B, TE DRS‑S, TE DRS‑BK
Die TE 60 (3) ist geeignet zum Setzen von HDA Hinterschnittankern bei Verwendung des angegebenen
Setzwerkzeuges
Grösse galvanisiert
verzinkt
HDA‑P,
HDA‑T,
galvani-
siert verzinkt
HDA‑PF,
HDA‑TF,
scherardisiert
HDA‑PR,
HDA‑TR,
rostfrei
Setzwerkzeug
M10 xxxxTE‑Y‑HDA‑ST
20 M10
M12 xxxxTE‑Y‑HDA‑ST
22 M12
de
4
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

4 Technische Daten
Technische Änderungen vorbehalten!
HINWEIS
Das Gerät wird in verschiedenen Bemessungsspannungen angeboten. Die Bemessungsspannung und die Bemes-
sungsaufnahme Ihres Gerätes entnehmen Sie bitte dem Typenschild.
Gerät TE 60 / TE 60‑ATC
Bemessungsaufnahme (wie ausgewiesen) 1300 W
Bemessungsspannung/Bemessungsstrom Bemessungsspannung 100 V: 14,5 A
Bemessungsspannung 110 V: 14,8 A
Bemessungsspannung 127 V: 12,8 A
Bemessungsspannung 220 V: 6,7 A
Bemessungsspannung 230 V: 6,9 A
Bemessungsspannung 240 V: 7,0 A
Netz-Frequenz 50…60 Hz
Gewicht entsprechend EPTA‑Procedure 01/2003 TE 60 6,4 kg
Gewicht entsprechend EPTA‑Procedure 01/2003
TE 60‑ATC 7,5 kg
Abmessungen (L x B x H) TE 60 480 mm x 115 mm x 274 mm
Abmessungen (L x B x H) TE 60‑ATC 490 mm x 115 mm x 293 mm
Drehzahl beim Hammerbohren 350/min
Einzelschlagenergie entsprechend EPTA-Procedure
05/2009 (volle Leistung) 7,3 J
Einzelschlagenergie nach EPTA-Procedure 05/2009
(halbe Leistung) TE 60‑ATC 3,6 J
HINWEIS
Dieses Gerät stimmt mit der entsprechenden Norm unter der Voraussetzung überein, dass die maximal zulässige Netz-
impedanz Zmax am Anschlusspunkt der Kundenanlage mit dem öffentlichen Netz kleiner oder gleich 0,378+j0,236 Ω
ist. Es liegt in der Verantwortung des Installateurs oder Betreibers des Geräts sicherzustellen, falls erforderlich nach
Rücksprache mit dem Netzbetreiber, dass dieses Gerät nur an einem Anschlusspunktmit deren Impedanz kleiner oder
gleich Zmax ist, angeschlossen wird.
Geräte‑ und Anwendungsinformation
Werkzeugaufnahme TE 60 / TE 60‑ATC TE‑Y
Schutzklasse nach EN Schutzklasse II (doppelt isoliert)
HINWEIS
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Mess-
verfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er
eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel
repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für
andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der
Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich
erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in
denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbe-
lastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum
Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Geräusch- und Vibrationsinformation (gemessen nach EN 60745‑2‑6 ):
Typischer A‑bewerteter Schallleistungspegel TE 60 mit
ATC) 112 dB (A)
Typischer A‑bewerteter Emissions-Schalldruckpegel
TE 60 (mit ATC) 101 dB (A)
de
5
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

Typischer A‑bewerteter Schallleistungspegel TE 60 107 dB (A)
Typischer A‑bewerteter Emissions-Schalldruckpegel
TE 60 96 dB (A)
Unsicherheit für die genannten Schallpegel 3 dB (A)
Triaxiale Vibrationswerte TE 60 (mit ATC) (Vibrations-Vektorsumme)
Hammerbohren in Beton, ah, HD 11 m/s²
Meisseln, ah, Cheq 10,5 m/s²
Unsicherheit (K) für triaxiale Vibrationswerte 1,5 m/s²
Triaxiale Vibrationswerte TE 60 (Vibrations-Vektorsumme)
Hammerbohren in Beton, ah, HD 18,5 m/s²
Meisseln, ah, Cheq 15,5 m/s²
Unsicherheit (K) für triaxiale Vibrationswerte 1,5 m/s²
5 Sicherheitshinweise
HINWEIS
Die Sicherheitshinweise in Kapitel 5.1beinhalten alle all-
gemeinen Sicherheitshinweise für Elektrowerkzeuge, die
gemäß den anwendbaren Normen in der Bedienungsan-
leitung aufzuführen sind. Es können demnach Hinweise
enthalten sein, die für dieses Gerät nicht relevant sind.
5.1 Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
a) WARNUNG
Lesen Sie alle Sicherheitshinweise und Anwei-
sungen. Versäumnisse bei der Einhaltung der Si-
cherheitshinweise und Anweisungen können elektri-
schen Schlag, Brand und/oder schwere Verletzun-
gen verursachen. BewahrenSiealleSicherheits-
hinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff
"Elektrowerkzeug" bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und auf akkube-
triebene Elektrowerkzeuge (ohne Netzkabel).
5.1.1 Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchtete Arbeits-
bereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die
den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während
der Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
5.1.2 Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Stecker
darf in keiner Weise verändert werden.
Verwenden Sie keine Adapterstecker gemeinsam
mit schutzgeerdeten Elektrowerkzeugen.
Unveränderte Stecker und passende Steckdosen
verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet
ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern. Das Eindringen von Wasser in ein Elek-
trowerkzeug erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das
Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder sich bewegenden Geräteteilen. Beschädigte
oder verwickelte Kabel erhöhen das Risiko eines
elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungskabel,
die auch für den Aussenbereich geeignet sind.
Die Anwendung eines für den Aussenbereich ge-
eigneten Verlängerungskabels verringert das Risiko
eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeidbar ist,
verwenden Sie einen Fehlerstromschutzschalter.
Der Einsatz eines Fehlerstromschutzschalters
vermindert das Risiko eines elektrischen Schlages.
5.1.3 Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie kein Elek-
trowerkzeug, wenn Sie müde sind oder unter dem
Einfluss von Drogen, Alkohol oder Medikamenten
de
6
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

stehen. Ein Moment der Unachtsamkeit beim Ge-
brauch des Elektrowerkzeuges kann zu ernsthaften
Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste Si-
cherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verrin-
gert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass das Elek-
trowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akku ansch-
liessen, es aufnehmen oder tragen. Wenn Sie beim
Tragen des Elektrowerkzeuges den Finger am Schal-
ter haben oder das Gerät eingeschaltet an die Strom-
versorgung anschliessen, kann dies zu Unfällen füh-
ren.
d) Entfernen Sie Einstellwerkzeuge oder Schrauben-
schlüssel, bevor Sie das Elektrowerkzeug ein-
schalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu Verlet-
zungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich bewe-
genden Teilen. Lockere Kleidung, Schmuck oder
lange Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig ver-
wendet werden. Verwendung einer Staubabsau-
gung kann Gefährdungen durch Staub verringern.
5.1.4 Verwendung und Behandlung des
Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmte Elektrowerk-
zeug. Mit dem passenden Elektrowerkzeug arbeiten
Sie besser und sicherer im angegebenen Leistungs-
bereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist. Ein Elektrowerkzeug, das sich
nicht mehr ein- oder ausschalten lässt, ist gefährlich
und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose
und/oder entfernen Sie den Akku, bevor Sie
Geräteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen. Diese Vor-
sichtsmassnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge aus-
serhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisun-
gen nicht gelesen haben. Elektrowerkzeuge sind
gefährlich,wennSievonunerfahrenenPersonenbe-
nutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kon-
trollieren Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro-
chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Gerä-
tes reparieren. Viele Unfälle haben Ihre Ursache in
schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein-
satzwerkzeuge usw. entsprechend diesen Anwei-
sungen. Berücksichtigen Sie dabei die Arbeitsbe-
dingungen und die auszuführende Tätigkeit. Der
Gebrauch von Elektrowerkzeugen für andere als die
vorgesehenen Anwendungen kann zu gefährlichen
Situationen führen.
5.1.5 Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qua-
lifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt,
dass die Sicherheit des Elektrowerkzeugs erhalten
bleibt.
5.2 Sicherheitshinweise für Hämmer
a) Tragen Sie Gehörschutz. Die Einwirkung von Lärm
kann Gehörverlust bewirken.
b) Benutzen Sie die mit dem Gerät gelieferten Zu-
satzhandgriffe. Der Verlust der Kontrolle kann zu
Verletzungen führen.
c) Halten Sie das Gerät an den isolierten Griffflächen,
wenn Sie Arbeiten ausführen, bei denen das Ein-
satzwerkzeug verborgene Stromleitungen oder
das eigene Netzkabel treffen kann. Der Kontakt
mit einer spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung setzen und zu
einem elektrischen Schlag führen.
5.3 Zusätzliche Sicherheitshinweise
5.3.1 Sicherheit von Personen
a) Halten Sie das Gerät immer mit beiden Händen
an den vorgesehenen Handgriffen fest. Halten Sie
die Handgriffe trocken, sauber und frei von Öl und
Fett.
b) Wird das Gerät ohne Staubabsaugung betrieben,
müssen Sie bei stauberzeugenden Arbeiten einen
leichten Atemschutz benutzen.
c) Machen Sie Arbeitspausen und Entspannungs-
und Fingerübungen zur besseren Durchblutung
Ihrer Finger.
d) Vermeiden Sie die Berührung rotierender Teile.
Schalten Sie das Gerät erst im Arbeitsbereich
ein. Die Berührung rotierender Teile, insbesondere
rotierender Werkzeuge, kann zu Verletzungen führen.
de
7
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

e) Führen Sie beim Arbeiten das Netz- und das Ver-
längerungskabel immer nach hinten vom Gerät
weg. Dies vermindert die Sturzgefahr über das Kabel
während des Arbeitens.
f) Stellen Sie zum Rühren den Funktionswahlschal-
ter auf Stellung "Hammerbohren" und tragen Sie
Schutzhandschuhe.
g) Kinder sollten unterwiesen sein, dass sie nicht
mit dem Gerät spielen dürfen.
h) Das Gerät ist nicht bestimmt, für die Verwendung
durch Kinder oder schwache Personen ohne Un-
terweisung.
i) Stäube von Materialien wie bleihaltigem Anstrich,
einigen Holzarten, Mineralien und Metall können
gesundheitsschädlich sein. Berühren oder Einatmen
der Stäube können allergische Reaktionen und/oder
Atemwegserkrankungen des Benutzers oder in der
Nähe befindlicher Personen hervorrufen. Bestimmte
Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung
mit Zusatzstoffen zur Holzbehandlung (Chromat,
Holzschutzmittel). Asbesthaltiges Material darf
nur von Fachleuten bearbeitet werden. Benutzen
Sie möglichst eine Staubabsaugung. Um einen
hohen Grad der Staubabsaugung zu erreichen,
verwenden Sie einen geeigneten, von Hilti
empfohlenen Mobilentstauber für Holz und/oder
Mineralstaub der auf dieses Elektrowerkzeug
abgestimmt wurde. Sorgen Sie für gute Belüftung
des Arbeitsplatzes. Es wird empfohlen, eine
Atemschutzmaske mit Filterklasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften
für die zu bearbeitenden Materialien.
5.3.2 Sorgfältiger Umgang und Gebrauch von
Elektrowerkzeugen
a) Sichern Sie das Werkstück. Benutzen Sie Spann-
vorrichtungen oder einen Schraubstock, um das
Werkstück festzuhalten. Es ist damit sicherer ge-
halten als mit der Hand und Sie haben ausserdem
beide Hände zur Bedienung des Geräts frei.
b) Stellen Sie sicher, dass die Werkzeuge das zum
Gerät passende Aufnahmesystem aufweisen und
ordnungsgemäss in der Werkzeugaufnahme ver-
riegelt sind.
5.3.3 Elektrische Sicherheit
a) Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn
auf verdeckt liegende elektrische Leitungen, Gas-
und Wasserrohre z.B. mit einem Metallsuchgerät.
Aussenliegende Metallteile am Gerät können span-
nungsführend werden, wenn Sie z.B. versehentlich
eine Stromleitung beschädigt haben. Dies stellt eine
ernsthafte Gefahr durch elektrischen Schlag dar.
b) Kontrollieren Sie regelmässig die Anschlusslei-
tung des Geräts und lassen Sie diese bei Beschä-
digung von einem anerkannten Fachmann erneu-
ern. Wenn die Anschlussleitung des Elektrowerk-
zeugs beschädigt ist, muss sie durch eine speziell
vorgerichtete Anschlussleitung ersetzt werden,
die über die Kundendienstorganisation erhältlich
ist. Kontrollieren Sie Verlängerungsleitungen re-
gelmässig und ersetzen Sie diese, wenn sie be-
schädigt sind. Wird bei der Arbeit das Netz- oder
Verlängerungskabel beschädigt, dürfen Sie das
Kabel nicht berühren. Ziehen Sie den Netzstecker
aus der Steckdose. Beschädigte Anschlussleitun-
gen und Verlängerungsleitungen stellen eine Gefähr-
dung durch elektrischen Schlag dar.
c) Lassen Sie verschmutzte Geräte bei häufiger Be-
arbeitung von leitfähigen Materialien in regelmäs-
sigen Abständen vom Hilti-Service überprüfen. An
der Geräteoberfläche haftender Staub, vor allem von
leitfähigen Materialien oder Feuchtigkeit können un-
ter ungünstigen Bedingungen zu elektrischem Schlag
führen.
d) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, stellen Sie sicher, dass das Gerät mit-
tels eines Fehlerstromschutzschalters (RCD) mit
maximal 30 mA Auslösestrom an das Netz ange-
schlossen ist. Die Verwendung eines Fehlerstrom-
schutzschalters verringert das Risiko eines elektri-
schen Schlags.
e) Grundsätzlich wird die Verwendung eines Fehler-
stromschutzschalters (RCD) mit maximal 30 mA
Auslösestrom empfohlen.
5.3.4 Arbeitsplatz
a) Sorgen Sie für gute Belüftung des Arbeitsplat-
zes. Schlecht belüftete Arbeitsplätze können Ge-
sundheitsschäden durch Staubbelastung hervorru-
fen.
b) Sichern Sie bei Durchbruchsarbeiten den Bereich
auf der gegenüberliegenden Seite der Arbeiten
ab. Abbruchteile können heraus‑ und / oder herun-
terfallen und andere Personen verletzen.
5.3.5 Persönliche Schutzausrüstung
Der Benutzer und die sich in der Nähe aufhaltenden
Personen müssen während des Einsatzes des Ge-
räts eine geeignete Schutzbrille, Schutzhelm, Gehör-
schutz, Schutzhandschuhe und einen leichten Atem-
schutz benutzen.
de
8
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

6 Inbetriebnahme
6.1 Seitenhandgriff montieren und positionieren 2
1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Öffnen Sie die Halterung des Seitenhandgriffs durch
Drehen am Griff.
3. Schieben Sie den Seitenhandgriff (Spannband) über
die Werkzeugaufnahme auf den Schaft.
4. Drehen Sie den Seitenhandgriff in die gewünschte
Position.
5. VORSICHT Achten Sie darauf, dass das Spann-
band in der dafür vorgesehenen Nut am Gerät
liegt.
Fixieren Sie den Seitenhandgriff verdrehsicher durch
Drehen am Griff.
6.2 Tiefenanschlag (optional) montieren
1. Öffnen Sie die Halterung des Seitenhandgriffs durch
Drehen am Griff.
2. Schieben Sie den Tiefenanschlag unter die Halte-
rung (Spannband) des Seitenhandgriffs in die zwei
Führungslöcher.
3. Ziehen Sie den Seitenhandgriff durch Drehen am
Griff fest, dadurch wird gleichzeitig der Tiefenan-
schlag fixiert.
6.3 Gerät freischalten
Siehe Kapitel "Bedienung/ Diebstahlschutz TPS (ATC)".
6.4 Einsatz von Verlängerungskabel und Generator
oder Transformator
Siehe Kapitel "Beschreibung / Einsatz von Verlänge-
rungskabel".
7 Bedienung
VORSICHT
Das Gerät hat seinen Anwendungen entsprechend ein
hohes Drehmoment. Benutzen Sie den Seitenhandgriff
und arbeiten Sie mit dem Gerät immer beidhändig. Der
Anwender muss auf ein plötzlich blockierendes Werkzeug
vorbereitet sein.
VORSICHT
Achten Sie darauf, das immer die richtige Funktion
am Funktionswahlschalter eingestellt ist.
VORSICHT
Befestigen Sie lose Werkstücke mit einer Spannvor-
richtung oder einem Schraubstock.
VORSICHT
Prüfen Sie das Werkzeug vor jeder Benutzung auf
Beschädigungen und ungleichmässige Abnutzung.
7.1 Vorbereiten
VORSICHT
Benutzen Sie Schutzhandschuhe für den Werkzeug-
wechsel, da das Werkzeug durch den Einsatz heiss
wird.
7.1.1 Tiefenanschlag einstellen
1. Öffnen Sie die Schraube am Tiefenanschlag.
2. Stellen Sie den Tiefenanschlag auf die gewünschte
Bohrtiefe ein.
3. Ziehen Sie die Schraube am Tiefenanschlag fest.
7.1.2 Werkzeug einsetzen 3
1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Prüfen Sie, ob das Einsteckende des Werkzeugs
sauber und leicht eingefettet ist. Falls erforderlich
reinigen und fetten Sie das Einsteckende.
3. Prüfen Sie die Dichtlippe der Staubschutzkappe auf
Sauberkeit und Zustand. Falls erforderlich reinigen
Sie die Staubschutzkappe oder wenn die Dichtlippe
beschädigt ist, lassen Sie die Staubschutzkappe
ersetzen.
4. Führen Sie das Werkzeug in die Werkzeugaufnahme
ein und drehen Sie es unter leichtem Anpressdruck,
bis es in die Führungsnuten einrastet.
5. Drücken Sie das Werkzeug in die Werkzeugauf-
nahme bis es hörbar einrastet.
6. Überprüfen Sie durch Ziehen am Werkzeug die si-
chere Verriegelung.
7.1.3 Werkzeug herausnehmen 4
1. Ziehen Sie den Netzstecker aus der Steckdose.
2. Öffnen Sie durch Zurückziehen der Werkzeugverrie-
gelung die Werkzeugaufnahme.
3. Ziehen Sie das Werkzeug aus der Werkzeugauf-
nahme.
7.2 Betrieb
VORSICHT
Durch die Bearbeitung des Untergrundes kann Material
absplittern. Benutzen Sie einen Augenschutz, Schutz-
de
9
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

handschuhe und wenn Sie keine Staubabsaugung
verwenden, einen leichten Atemschutz. Abgesplitter-
tes Material kann Körper und Augen verletzen.
VORSICHT
Beim Arbeitsvorgang wird Schall erzeugt. Tragen Sie
Gehörschutz. Zu starker Schall kann das Gehör schädi-
gen.
VORSICHT
Machen Sie Arbeitspausen und Entspannungs- und
Fingerübungen zur besseren Durchblutung Ihrer Fin-
ger.
7.2.1 Diebstahlschutz TPS (ATC)
HINWEIS
Das ATC-Gerät kann optional mit der Funktion "Dieb-
stahlschutz" ausgerüstet sein. Ist das Gerät mit dieser
Funktion ausgerüstet, kann es nur mit dem dazu gehö-
renden Freischaltschlüssel freigeschaltet und betrieben
werden.
7.2.1.1 Gerät freischalten 5
1. Stecken Sie den Netzstecker des Geräts in die
Steckdose. Die gelbe Diebstahlschutzlampe blinkt.
Das Gerät ist nun bereit für den Empfang des Signals
vom Freischaltschlüssel.
2. Bringen Sie den Freischaltschlüssel direkt auf das
Schlosssymbol. Sobald die gelbe Diebstahlschutz-
lampe erloschen ist, ist das Gerät freigeschaltet.
HINWEIS Wird die Stromzufuhr zum Beispiel bei
einem Wechsel des Arbeitsplatzes oder Netzausfall
unterbrochen, bleibt die Funktionsbereitschaft des
Geräts ca. 20 Minuten erhalten. Bei längeren Un-
terbrechungen muss das Gerät mittels Freischalt-
schlüssel erneut freigeschaltet werden.
7.2.1.2 Aktivierung der Diebstahlschutzfunktion für
das Gerät
HINWEIS
Weitere detaillierte Informationen bezüglich der Aktivie-
rung und Anwendung des Diebstahlschutzes finden Sie
in der Bedienungsanleitung "Diebstahlschutz".
7.2.2 Hammerbohren 6
HINWEIS
Arbeiten bei niedrigen Temperaturen: Das Gerät benötigt
eine Mindest-Betriebstemperatur, bis das Schlagwerk ar-
beitet. Um die Mindest-Betriebstemperatur zu erreichen,
setzen Sie das Gerät kurz auf den Untergrund auf und
lassen Sie das Gerät im Leerlauf drehen. Wenn nötig
wiederholen Sie diesen Vorgang bis das Schlagwerk ar-
beitet.
1. Drehen Sie den Funktionswahlschalter auf Stellung
"Hammerbohren" bis er einrastet. Der Funktions-
wahlschalter darf nicht während des Betriebs betä-
tigt werden.
2. Bringen Sie den Seitenhandgriff in die gewünschte
Position und stellen Sie sicher, dass er richtig mon-
tiert und ordnungsgemäss befestigt ist.
3. Stecken Sie den Netzstecker in die Steckdose.
4. Legen Sie die Bohrleistung fest (optional).
HINWEIS Nach dem Einstecken des Netzsteckers
in die Steckdose ist das Gerät immer auf volle Bohr-
leistung eingestellt.
HINWEIS Um die halbe Bohrleistung einzustellen,
drücken Sie die Taste "halbe Leistung" und die
Bohrleistungsanzeige leuchtet. Durch erneutes
Drücken der Taste "halbe Leistung" wird das Gerät
wieder auf die volle Bohrleistung geschaltet.
5. Setzen Sie das Gerät mit dem Bohrer an den ge-
wünschten Bohrpunkt.
6. Drücken Sie langsam den Steuerschalter (Arbeiten
Sie mit langsamer Drehzahl, bis sich der Bohrer im
Bohrloch zentriert hat).
7. Drücken Sie, um mit voller Leistung weiterzuarbei-
ten, den Steuerschalter voll durch.
8. Üben Sie keinen übermässigen Anpressdruck aus.
Die Schlagleistung wird dadurch nicht erhöht. Weni-
ger Anpressdruck erhöht die Lebensdauer der Werk-
zeuge.
9. Um Abplatzungen beim Durchbruch zu vermeiden
müssen Sie die Drehzahl kurz vor dem Durchbruch
reduzieren.
7.2.3 Active Torque Control (TE 60‑ATC)
Das Gerät ist zusätzlich zur mechanischen Rutschkupp-
lung mit dem System ATC (Active Torque Control) aus-
gerüstet. Dieses System bietet zusätzlichen Komfort im
Bohrbereich durch Schnellabschaltung bei plötzlicher
Drehbewegung des Geräts um die Bohrerachse, wie sie
zum Beispiel beim Verklemmen des Bohrers bei Armie-
rungstreffern oder beim unabsichtlichen Verkanten des
Werkzeugs auftreten können. Wenn das ATC‑System
ausgelöst hat, setzen Sie das Gerät wieder in Betrieb,
indem Sie den Steuerschalter loslassen und wieder be-
tätigen, nachdem der Motor zum Stillstand gekommen
ist ("Klick" Geräusch signalisiert, dass das Gerät wieder
betriebsbereit ist). Wählen Sie immer eine Arbeitsposition
in der das Gerät entgegen dem Uhrzeigersinn (vom Be-
diener aus gesehen) frei drehen kann. Wenn dies nicht
möglichist,kanndasATCnichtreagieren.
7.2.4 Meisseln 7
HINWEIS
Der Meissel kann in 24 verschiedenen Positionen (in
15° Schritten) positioniert werden. Dadurch kann mit
Flach‑ und Formmeisseln immer in der jeweils optimalen
Arbeitsstellung gearbeitet werden.
VORSICHT
Arbeiten Sie nicht in der Stellung "Meissel positionieren".
1. Zur Meisselpositionierung drehen Sie den Funkti-
onswahlschalter auf Stellung "Meissel positionieren"
bis er einrastet.
2. Bringen Sie den Seitenhandgriff in die gewünschte
Position und stellen Sie sicher, dass er richtig mon-
tiert und ordnungsgemäss befestigt ist.
3. Drehen Sie den Meissel in die gewünschte Position.
de
10
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

4. Zur Meisselarretierung drehen Sie den Funktions-
wahlschalter auf Stellung "Meisseln" bis er einrastet.
Der Funktionswahlschalter darf nicht während des
Betriebs betätigt werden.
5. Zum Meisseln stecken Sie den Netzstecker in die
Steckdose.
6. Legen Sie die Meisselleistung fest (ATC).
HINWEIS Nach dem Einstecken des Netzsteckers
in die Steckdose ist das Gerät immer auf volle Meis-
selleistung eingestellt.
HINWEIS Um die halbe Meisselleistung einzustel-
len, drücken Sie die Taste "halbe Leistung" und
die Meisselleistungsanzeige leuchtet. Durch erneu-
tes Drücken der Taste "halbe Leistung" wird das
Gerät wieder auf die volle Meisselleistung geschal-
tet.
7. Setzen Sie das Gerät mit dem Meissel an den ge-
wünschten Meisselpunkt.
8. Drücken Sie den Steuerschalter voll durch.
7.2.5 Bohren ohne Schlag
Das Bohren ohne Schlag ist mit Werkzeugen mit spe-
ziellem Einsteckende möglich. Aus dem Hilti Werkzeug-
programm sind solche Werkzeuge verfügbar. Mit der
Schnellspannaufnahme können zum Beispiel Holzboh-
rer oder Stahlbohrer mit Zylinderschaft eingespannt und
ohne Schlag gebohrt werden. Der Funktionswahlschalter
muss dabei in der Stellung Hammerbohren eingerastet
sein.
7.2.6 Steuerschalterarretierung 8
Im Meisselbetrieb können Sie den Steuerschalter im ein-
geschalteten Zustand arretieren.
1. Schieben Sie die Steuerschalterarretierung oberhalb
im Handgriff nach vorne.
2. Drücken Sie den Steuerschalter voll durch.
Das Gerät befindet sich nun im Dauerbetrieb.
3. Zum Zurücksetzen schieben Sie die Steuerschal-
terarretierung zurück.
Das Gerät schaltet aus.
7.2.7 Rühren
1. Drehen Sie den Funktionswahlschalter auf Stellung
"Hammerbohren" bis er einrastet.
2. Stecken Sie die Schnellspannaufnahme in die Werk-
zeugaufnahme.
3. Setzen Sie das Rührwerkzeug ein.
4. Überprüfen Sie durch Ziehen am Werkzeug die si-
chere Verriegelung.
5. Bringen Sie den Seitenhandgriff in die gewünschte
Position und stellen Sie sicher, dass er richtig mon-
tiert und ordnungsgemäss befestigt ist.
6. Stecken Sie den Netzstecker des Geräts in die
Steckdose.
7. Halten Sie das Rührwerkzeug in den Behälter mit
dem Rührgut.
8. Drücken Sie zum Anrühren langsam den Steuer-
schalter.
9. Drücken Sie, um mit voller Leistung weiterzuarbei-
ten, den Steuerschalter voll durch.
10. Führen Sie das Rührwerkzeug so, dass ein Heraus-
schleudern des Mediums verhindert wird.
8 Pflege und Instandhaltung
VORSICHT
Ziehen Sie den Netzstecker aus der Steckdose.
8.1 Pflege der Werkzeuge und Metallteile
Entfernen Sie fest anhaftenden Schmutz und schützen
Sie die Oberfläche Ihrer Werkzeuge und der Werkzeug-
aufnahme vor Korrosion durch gelegentliches Abreiben
mit einem ölgetränkten Putzlappen.
8.2 Pflege des Geräts
VORSICHT
Halten Sie das Gerät, insbesondere die Griffflächen
trocken, sauber und frei von Öl und Fett. Verwenden
Sie keine silikonhaltigen Pflegemittel.
Die äussere Gehäuseschale des Geräts ist aus einem
schlagfesten Kunststoff gefertigt. Die Griffpartie ist aus
Elastomer-Werkstoff.
Betreiben Sie das Gerät nie mit verstopften Lüftungs-
schlitzen! Reinigen Sie die Lüftungsschlitze vorsichtig
mit einer trockenen Bürste. Verhindern Sie das Eindrin-
gen von Fremdkörpern in das Innere des Geräts. Rei-
nigen Sie die Geräteaussenseite regelmässig mit einem
leicht angefeuchteten Putzlappen. Verwenden Sie kein
Sprühgerät, Dampfstrahlgerät oder fliessendes Wasser
zur Reinigung! Die elektrische Sicherheit des Geräts
kann dadurch gefährdet werden.
8.3 Serviceanzeige
HINWEIS
Das Gerät ist mit einer Serviceanzeige ausgerüstet.
de
11
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

Anzeige leuchtet rot Die Laufzeit für einen Service ist er-
reicht. Mit dem Gerät kann ab Beginn
des Aufleuchtens noch einige Stunden
echte Laufzeit gearbeitet werden, bis
die automatische Abschaltung in Kraft
tritt. Bringen Sie das Gerät rechtzeitig
zum Hilti Service, damit Ihr Gerät immer
betriebsbereit ist.
blinkt rot Siehe Kapitel Fehlersuche.
8.4 Instandhaltung
WARNUNG
Reparaturen an elektrischen Teilen dürfen nur durch
eine Elektrofachkraft ausgeführt werden.
Prüfen Sie regelmässig alle aussenliegenden Teile des
Geräts auf Beschädigungen und alle Bedienungsele-
mente auf einwandfreie Funktion. Betreiben Sie das Gerät
nicht, wenn Teile beschädigt sind, oder Bedienelemente
nicht einwandfrei funktionieren. Lassen Sie das Gerät
vom Hilti Service reparieren.
8.5 Kontrolle nach Pflege- und
Instandhaltungsarbeiten
Nach Pflege- und Instandhaltungsarbeiten ist zu prüfen,
ob alle Schutzeinrichtungen angebracht sind und fehler-
frei funktionieren.
9 Fehlersuche
Fehler Mögliche Ursache Behebung
Gerät läuft nicht an. Netzstromversorgung unterbrochen. Anderes Elektrogerät einstecken,
Funktion prüfen.
Netzkabel oder Stecker defekt. Von Elektrofachkraft prüfen und ge-
gebenenfalls ersetzen lassen.
Generator mit Sleep Mode. Generator mit zweitem Verbraucher
(z.B. Baustellenlampe) belasten. Da-
nach Gerät aus‑ und wieder einschal-
ten.
Sonstiger elektrischer Defekt. Von Elektrofachkraft prüfen lassen.
Die elektronische Anlaufsperre nach
einer Stromversorgungsunterbre-
chung ist aktiviert.
Gerät aus‑ und wieder einschalten.
Steuerschalter defekt. Von Elektrofachkraft prüfen und ge-
gebenenfalls ersetzen lassen.
Kein Schlag. Gerät ist zu kalt. Gerät auf Mindest-Betriebstemperatur
bringen.
Siehe Kapitel: 7.2.2 Hammerboh-
ren 6
Gerät läuft nicht an und die An-
zeige blinkt rot. Schaden am Gerät. Lassen Sie das Gerät vom Hilti Ser- vice reparieren.
Gerät läuft nicht an und die An-
zeige leuchtet rot. Kohlen verschlissen. Von Elektrofachkraft prüfen und ge- gebenenfalls ersetzen lassen.
Gerät läuft nicht an und die An-
zeige blinkt gelb. Gerät ist nicht freigeschaltet (bei Ge- rät mit Diebstahlschutz, ATC). Gerät mit dem Freischaltschlüssel freischalten.
Gerät hat nicht die volle Leis-
tung. Verlängerungskabel zu lang und / oder mit zu geringem Querschnitt. Verlängerungskabel mit zulässiger Länge und / oder mit ausreichendem
Querschnitt verwenden.
Steuerschalter nicht ganz durchge-
drückt. Steuerschalter bis zum Anschlag durchdrücken.
Taste "halbe Leistung" eingeschaltet
(ATC). Drücken Sie die Taste "halbe Leis- tung".
Stromversorgung hat zu niedrige
Spannung. Gerät an eine andere Stromversor- gung anschliessen.
de
12
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

Fehler Mögliche Ursache Behebung
Bohrer dreht nicht. Funktionswahlschalter ist nicht einge-
rastet oder befindet sich in Stellung
"Meisseln" oder in Stellung "Meissel
positionieren".
Funktionswahlschalter im Stillstand
auf Stellung "Hammerbohren" brin-
gen.
Bohrer/ Meissel lässt sich nicht
aus der Verriegelung lösen. Werkzeugaufnahme nicht vollständig zurückgezogen. Werkzeugverriegelung bis zum An- schlag zurückziehen und Werkzeug
herausnehmen.
Seitenhandgriff nicht richtig montiert. Seitenhandgriff lösen und richtig
montieren, so dass Spannband
und Seitenhandgriff in Vertiefung
eingerastet sind.
10 Entsorgung
Hilti-Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine
Wiederverwertung ist eine sachgemässe Stofftrennung. In vielen Ländern ist Hilti bereits eingerichtet, Ihr Altgerät zur
Verwertung zurückzunehmen. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater.
Nur für EU Länder
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäss Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales
Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wieder-
verwertung zugeführt werden.
11 Herstellergewährleistung Geräte
Hilti gewährleistet, dass das gelieferte Gerät frei von
Material- und Fertigungsfehler ist. Diese Gewährleistung
gilt unter der Voraussetzung, dass das Gerät in Überein-
stimmung mit der Hilti Bedienungsanleitung richtig ein-
gesetzt und gehandhabt, gepflegt und gereinigt wird, und
dass die technische Einheit gewahrt wird, d.h. dass nur
Original Hilti Verbrauchsmaterial, Zubehör und Ersatzteile
mit dem Gerät verwendet werden.
Diese Gewährleistung umfasst die kostenlose Reparatur
oder den kostenlosen Ersatz der defekten Teile während
der gesamten Lebensdauer des Gerätes. Teile, die dem
normalen Verschleiss unterliegen, fallen nicht unter diese
Gewährleistung.
Weitergehende Ansprüche sind ausgeschlossen, so-
weit nicht zwingende nationale Vorschriften entge-
genstehen. Insbesondere haftet Hilti nicht für unmit-
telbare oder mittelbare Mangel- oder Mangelfolge-
schäden, Verluste oder Kosten im Zusammenhang
mit der Verwendung oder wegen der Unmöglich-
keit der Verwendung des Gerätes für irgendeinen
Zweck. Stillschweigende Zusicherungen für Verwen-
dung oder Eignung für einen bestimmten Zweck wer-
den ausdrücklich ausgeschlossen.
Für Reparatur oder Ersatz sind Gerät oder betroffene
Teile unverzüglich nach Feststellung des Mangels an die
zuständige Hilti Marktorganisation zu senden.
DievorliegendeGewährleistung umfasst sämtliche Ge-
währleistungsverpflichtungen seitens Hilti und ersetzt alle
früheren oder gleichzeitigen Erklärungen, schriftlichen
oder mündlichen Verabredungen betreffend Gewährleis-
tung.
de
13
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

12 EG-Konformitätserklärung (Original)
Bezeichnung: Kombihammer
Typenbezeichnung: TE 60 / TE 60‑ATC
Generation: 03
Konstruktionsjahr: 2010
Wir erklären in alleiniger Verantwortung, dass dieses
Produkt mit den folgenden Richtlinien und Normen
übereinstimmt: 2006/42/EG, 2004/108/EG, 2011/65/EU,
EN 60745‑1, EN 60745‑2‑6, EN ISO 12100.
Hilti Aktiengesellschaft, Feldkircherstrasse 100,
FL‑9494 Schaan
Paolo Luccini Jan Doongaji
Head of BA Quality and Process Mana-
gement
Executive Vice President
Business Area Electric Tools & Acces-
sories
Business Unit Power
Tools & Accessories
01/2012 01/2012
Technische Dokumentation bei:
Hilti Entwicklungsgesellschaft mbH
Zulassung Elektrowerkzeuge
Hiltistrasse 6
86916 Kaufering
Deutschland
de
14
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

ORIGINAL OPERATING INSTRUCTIONS
TE 60 / TE 60‑ATC combihammer
It is essential that the operating instructions
are read before the power tool is operated for
the first time.
Always keep these operating instructions to-
gether with the power tool.
Ensure that the operating instructions are
with the power tool when it is given to other
persons.
Contents Page
1 General information 15
2Description 16
3 Insert tools, accessories, consumables 18
4 Technical data 19
5 Safety instructions 20
6Beforeuse 22
7 Operation 23
8 Care and maintenance 25
9 Troubleshooting 25
10 Disposal 26
11 Manufacturer’s warranty - tools 27
12 EC declaration of conformity (original) 27
1These numbers refer to the corresponding illustra-
tions. The illustrations can be found on the fold-out cover
pages. Keep these pages open while studying the oper-
ating instructions.
In these operating instructions, the designation “the
power tool” always refers to the TE 60 / TE 60-ATC
combihammer.
Parts, operating controls and indicators 1
@Chuck
;Function selector switch
=Control switch
%Supply cord
&Side handle
(Depth gauge (optional)
)Service indicator
+Theft protection indicator (optional)
§Control switch lock
/Reduced (50%) power indicator (optional)
:Button for reduced (50%) power (optional)
1 General information
1.1 Safety notices and their meaning
DANGER
Draws attention to imminent danger that will lead to
seriousbodilyinjuryorfatality.
WARNING
Draws attention to a potentially dangerous situation that
could lead to serious personal injury or fatality.
CAUTION
Draws attention to a potentially dangerous situation that
could lead to slight personal injury or damage to the
equipment or other property.
NOTE
Draws attention to an instruction or other useful informa-
tion.
1.2 Explanation of the pictograms and other
information
Warning signs
General
warning Warning: electricity Warning: hot surface
en
15
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

Obligation signs
Wear eye
protection Wear a hard hat Wear ear protection Wear protective
gloves
Wear
breathing
protection
Symbols
Read the
operating
instructions
before use
Return waste
material for
recycling.
Hammer
drilling Chiseling
Chisel
position
adjustment
Volts Amps Watts
Alternating
current Hertz Rated speed under no
load
Revolutions
per minute
Diameter Double
insulated Equipped with theft
protection
system
Lock symbol
Location of identification data on the power tool
The type designation can be found on the type identifica-
tion plate and the serial number on the side of the motor
housing. Make a note of this data in your operating in-
structions and always refer to it when making an enquiry
to your Hilti representative or service department.
Type:
Generation: 03
Serial no.:
2 Description
2.1 Use of the product as directed
The power tool is an electrically-powered combihammer with pneumatic hammering mechanism. The ATC (Active
Torque Control) feature incorporated in the TE 60‑ATC provides greater working comfort for the user when drilling.
The tool is designed for drilling in concrete, masonry, metal and wood and can also be used for chiseling.
The power tool is equipped with electronic overload protection. If the power tool is overloaded for a continuous period,
motor speed will be reduced automatically and, if necessary, the motor may be stopped completely. When the control
switch is released and then pressed again, the motor immediately regains full power. When restarting, care should
thus be taken to ensure that the power tool is held securely with both hands.
Under certain conditions, the power tool is suitable for use for mixing (see “Tools, accessories” and “Operation”).
The power tool is designed for professional use and may be operated, serviced and maintained only by trained,
authorized personnel. This personnel must be informed of any special hazards that may be encountered. The power
tool and its ancillary equipment may present hazards when used incorrectlybyuntrainedpersonnelorwhenusednot
as directed.
Working on materials hazardous to the health (e.g. asbestos) is not permissible.
The working environment may be as follows: construction site, workshop, renovation, conversion or new construction.
Thepowertoolmaybeusedonlyinadryenvironment.
Take the influences of the surrounding area into account. Do not use the power tool or appliance where there is a risk
of fire or explosion.
The power tool may be operated only when connected to a power supply providing a voltage and frequency in
compliance with the information given on its type identification plate.
Observe the information printed in the operating instructions concerning operation, care and maintenance.
To avoid the risk of injury, use only genuine Hilti accessories and insert tools.
Modification of the power tool or tampering with its parts is not permissible.
en
16
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03

2.2 Chuck
TE‑Y (SDS-max) quick-change “click” chuck (TE 60 / TE 60‑ATC)
2.3 Switches
Speed-control switch for smooth hole-starting / chiseling
Function selector switch: Hammer drilling, chiseling, chisel adjustment (24 positions)
Power selector switch for full or reduced (50%) power (ATC)
Control switch lockable for chiseling
2.4 Grips
Vibration-absorbing, pivotable side handle
Vibration-absorbing grip (ATC)
2.5 Protective devices
Mechanical safety clutch
Electronic restart interlock to prevent the power tool starting unintentionally after an interruption in the electric supply
(see section “Troubleshooting”).
ATC Active Torque Control (TE 60‑ATC)
2.6 Lubrication
Gearing and hammering mechanism with separate lubrication chambers
2.7 Active Vibration Reduction (ATC)
The power tool is equipped with an AVR Active Vibration Reduction system which reduces vibration significantly
compared to power tools without AVR.
2.8 TPS theft protection system (ATC)
The power tool may be equipped with the TPS Theft Protection System as an option. If the power tool is equipped
with this feature, it can be unlocked and made ready for operation only through use of the corresponding TPS key.
2.9 LED indicators
Service indicator LED (see section “Care and maintenance / service indicator”)
Theft protection system indicator (ATC) (see section “Operation / TPS theft protection system (optional)”)
Reduced (50%) power indicator (see section “Operation / hammer drilling / chiseling”)
2.10 Items supplied as standard
1 Power tool with side handle
1 Grease
1 Cleaning cloth
1 Operating instructions
1 Hilti toolbox
2.11 Using extension cords
Use only extension cords of a type approved for the application and with conductors of adequate cross section.
The power tool may otherwise lose performance and the extension cord may overheat. Check the extension cord for
damage at regular intervals. Replace damaged extension cords.
Recommended minimum conductor cross section and max. cable lengths
Conductor cross section 1.5 mm² 2.0 mm² 2.5 mm² 3.5 mm²
Mains voltage 100 V 20 m 40 m
Mains voltage 110-127 V 20 m 25 m 30 m 40 m
Mains voltage 220-240 V 30 m 50 m
Do not use extension cords with 1.25 mm² conductor cross section.
en
17
Printed: 25.03.2014 | Doc-Nr: PUB / 5071043 / 000 / 03
