HIS X1650 series User manual

FCC Compliance Statement
I
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
The user may find the following prepared by the Federal Communications Commission helpful:
"How to Identify and Resolve Radio-TV Interference Problem." This booklet is available from
the U.S. Government Printing Office, Washington, D.C.20402, Stock No. 004-000-00345-4.
The user is cautioned that change or modifications not expressly approved by the manufacturer
could void the user's authority to operate the equipment.
• Reorient or relocate the receiving antenna
• Increase the separation between the equipment and receiver
• Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected
• Consult the dealer or an experienced radio/TV technician for help
more of the following measure:
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one or
Product Notice
prohibited.
This product incorporates copyright protection technology that is protected by method claims
of certain U.S. patents and other intellectual property rights owned by Macrovision Corporation
and other rights owners. Use of this copyright protection technology must be authorized by
Macrovision Corporation, and is intended for home and other limited viewing uses only unless
otherwise authorized by Macrovision Corporation. Reverse engineering or disassembly is
MACROVISION
Note:
In order for an installation of this product to maintain compliance with the limits for a class B
device, shielded cables and power cord must be used.

Contents
II
Disclaimer
While every precaution has been taken in the preparation of this document, HIS (Hightech
Information System Ltd.) assumes no liability with respect to the operation or use of HIS
hardware, software or other products and documentation described herein, for any act or
omission of HIS concerning such products or this documentation, for any interruption of
service, loss or interruption of business, loss of anticipatory profits, or for punitive, incidental
or consequential damages in connection with the furnishing, performance, or use of the HIS
hardware, software, or other products and documentation provided herein.
HIS reserves the right to make changes without further notice to a product or system described
herein to improve reliability, function or design. With respect to HIS products which this
document relates, HIS disclaims all express or implied warranties regarding such products,
including but not limited to, the implied warranties of merchantability, fitness for a particular
purpose, and non-infringement.
Copyright ©2006, Hightech Information System Ltd. All rights reserved.
HIS and all HIS product and product feature names are trademarks and/or registered trademarks
of Hightech Information System Ltd. All other company and/or product names are trademarks
and/or registered trademarks of their respective owners. Features, performance and specificat-
ions are subject to change without notice. Product may not be exactly as shown in the diagrams.
Reproduction of this manual, or parts thereof, in any form, without the express written permiss-
ion of HIS is strictly prohibited.
English - User's Guide
Introduction
Hardware Installation
Software Installation
Using TV Out
Using Video In
Section 1
Section 2
Section 3
Section 4
Section 5
Deutsch - Anwenderhandbuch
Abschnitt 1
Abschnitt 2
Abschnitt 3
Abschnitt 4
Abschnitt 5
Einleitung
Hardware-Installation
Software-Installation
Nutzung der TV-Ausgabe
Nutzung des Video-Eingangs
Guide de l'utilisateur en français
Introduction
Installation du matériel
Installation du logiciel
Utilisation de la sortie télévision
Utilisation de l'entrée vidéo
Section 1
Section 2
Section 3
Section 4
Section 5

1.1 Features At-a-glance
•Powered by ATI Radeon™X1650 series GPU
• 128/256/512MB-128bit 4-channel GDDR3/DDR2 memory
•
• 8
• Ultra-threaded Shader Model 3.0 Engine
• A 256-bit ring-bus memory controller
•Video and display perfection with ATI Avivo™
•H.264 decode acceleration
•New Adaptive Antialiasing
•Native PCI Express x16 bus
• Dual-link DVI interface for display resolutions up to 2560x1600 (digital) /
2048x1536 (analog)
• Dynamic Voltage Control
•Enhanced CrossFire™ Multi-GPU Ready
•DirectX® 9 and OpenGL® supported
1.2 Recommended System Requirements
•PCI Express™ based PC is required with one x16 lane graphics slot
available on the motherboard and correct PCI Express chipset-driver
installed and correct PCI Express chipset-driver installed
•450-Watt power supply or greater recommended
• X1650 series IceQ and heatpipe models require 2 slots space and X1650
series heatsink models require one slot space
• 512MB of system memory, or more recommended
•CD-ROM drive (for installation software)
•DVD playback requires DVD drive and decoder software (not included)
•Operating Systems: Windows® XP, Windows® XP x64 Edition
24(X1650XT RV560) / 12(X1650PRO/X1650) pixel shader processors
(X1650XT RV560) / 5(X1650PRO/X1650) vertex shader processors
Thank you for purchasing a HIS X1650 series PCIe Graphics Card.
The HIS X1650 series is designed to deliver outstanding digital entertainment and
3D graphics through its unique ultra-threaded shader core which is optimized for
Shader Model 3.0 and ATI's revolutionary Avivo™ video and display technology. It
will transform your PC with astonishing graphics performance and visual quality,
creating a lifelike High Definition (HD) viewing experience with 3D games, DVD
movies, and digital photography and video. The HIS X1650 series is CrossFire™
Ready to deliver the ultimate gaming performance.
1
Introduction
1
GB
1
GB

4
3
2
1DVI-I Connector
S-Video Connector
DVI-I Connector
PCI Express x16 Bus
4
3
2
1

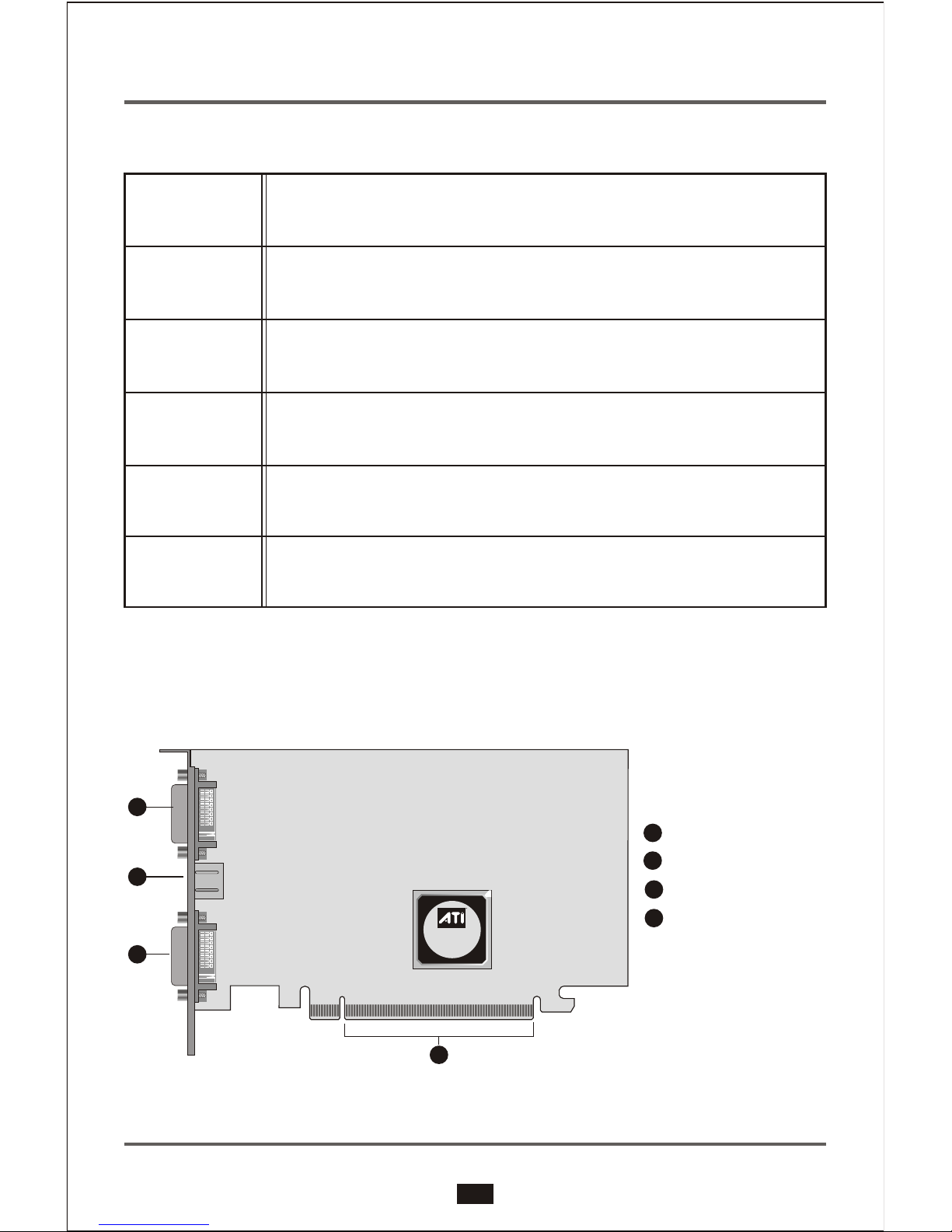

Board Layout
Note: This illustration is for reference only. The actual layout of your graphics card is based on your choice of model.
2
GB
1.3 Specifications
#Optional : External DVI-I to VGA connector for Secondary CRT monitor
128/256/512MB-128bit 4-channel GDDR3/DDR2 memory
Dual integrated 10-bit per channel palette DACs operating at
up to 400MHz
Connectors
Memory
Bus Interface
RAMDAC
Model HIS X1650 Series PCIe
PCI Express x16
Drivers
Included Windows® XP, Windows® XP x64 Edition
2x Dual-link DVIconnector for Digital Flat Panel;
S-Video or Composite connector forTV/VCR;

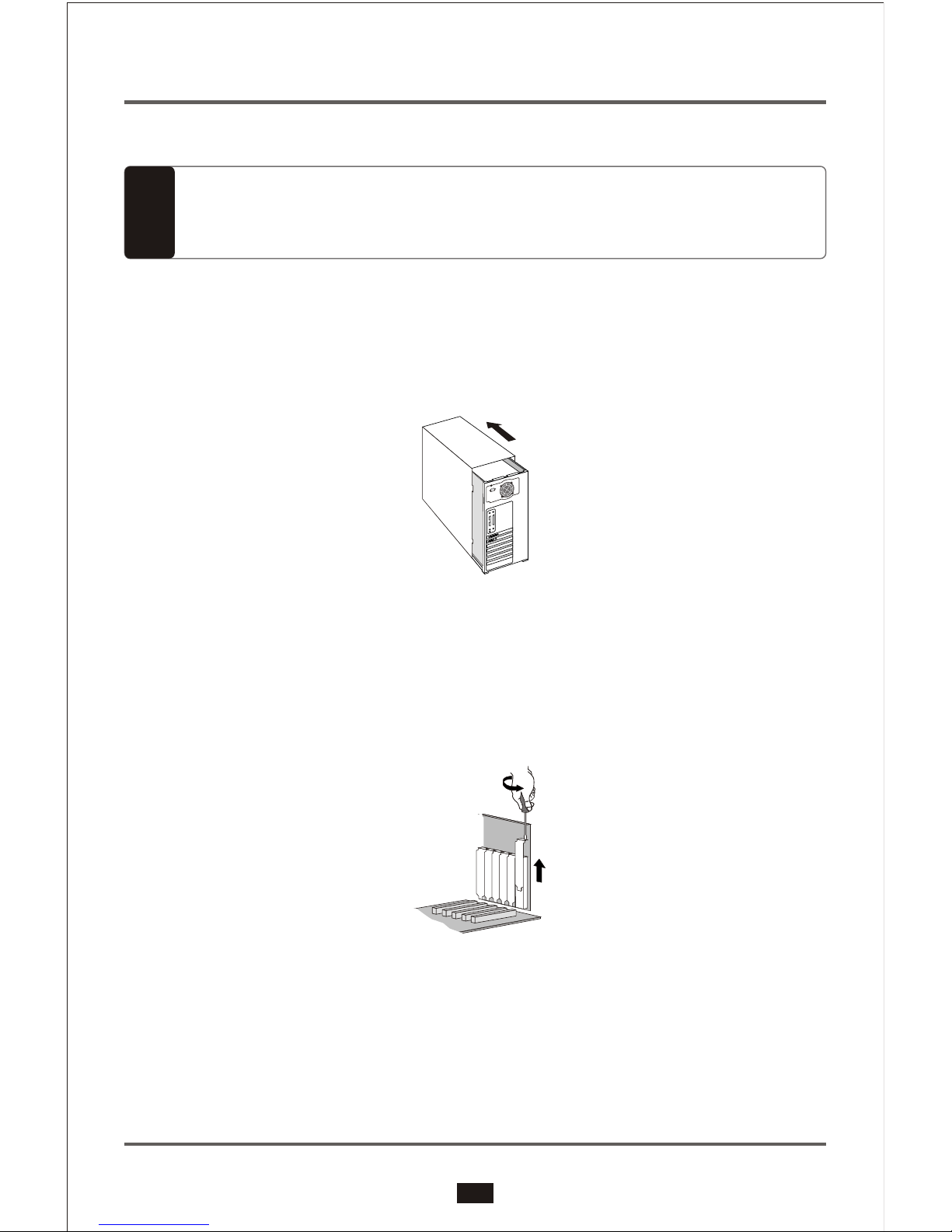

1. Turn off the computer and all connected peripherals.
2. Remove the cover from your system.
3. If your system has an existing display card, remove any screws and the
clip that most PCI Express slots have securing the card to the chassis
and lift the card out of the slot. Or, if your computer features an on-board
graphics display adapter, you may need to disable it. For details, refer to
the documentation of your computer system.
4. Locate the appropriate expansion bus slot on your motherboard. PCI
Express cards uses a PCI Express slot. Please consult your motherboard
manual for the appropriate slot.
Before installing your new card into your PC system, make sure that you
have discharged any static electricity from your body by touching any
grounded metal surface, such as the PC chassis.
2
Hardware Installation
3
GB
NOTE
2.1 Card Installation

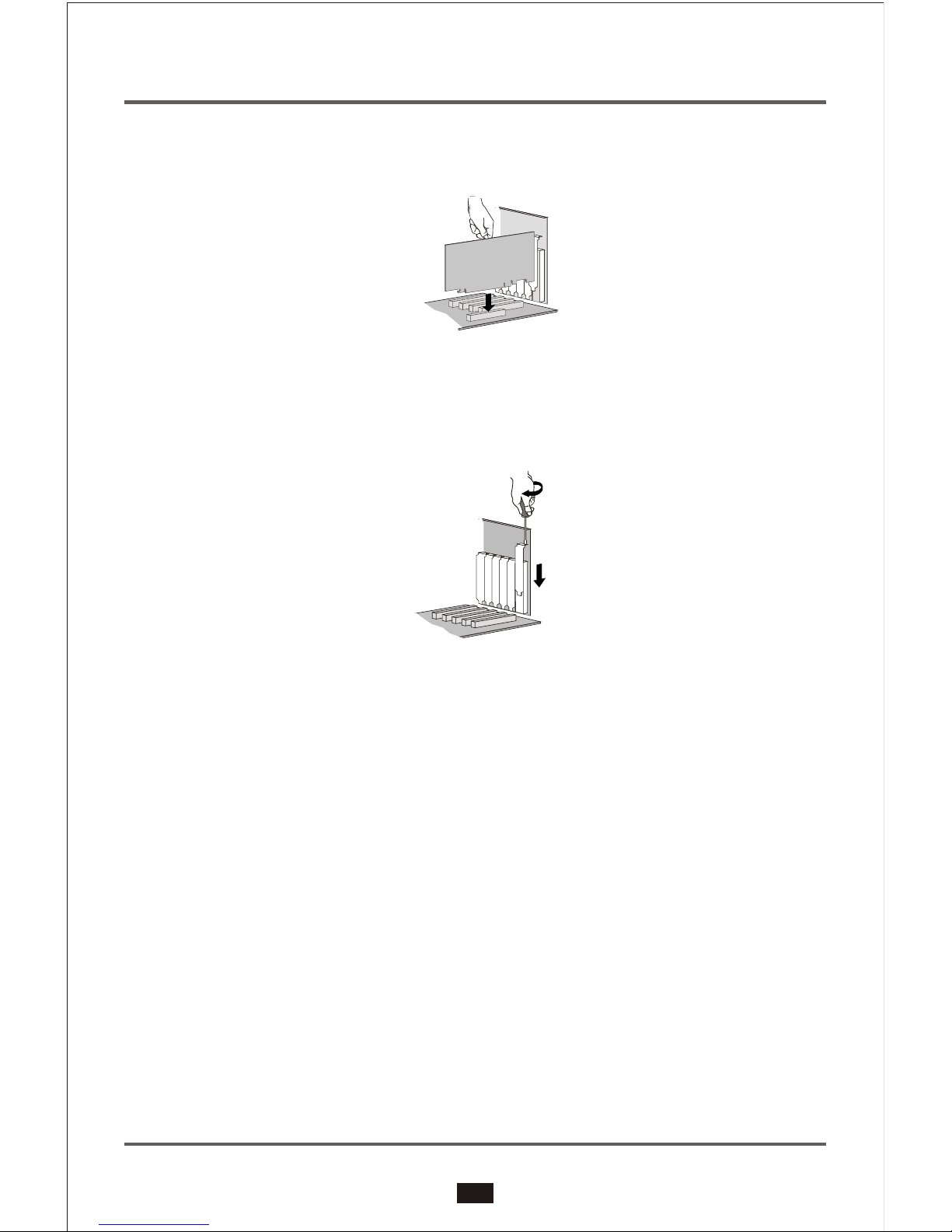

5. Insert the card carefully, and press it in firmly until the card is fully
seated.
6. Fasten the mounting bracket to the chassis. Make sure the card is properly
aligned.
7. Replace the cover on your system.
4
GB

5
GB
2.2.2 Connecting to LCD monitor (Digital)
To connect a LCD monitor (Digital) to your graphics card equipped with a
DVI output connector, plug the DVI connector from monitor to the DVI
connector of your card.
DVI cable connector
LCD monitor
(Digital)
2.2.3 Connection to Video Devices with S-Video or Composite In (e.g.
TV / VCR). (This connection is optional, depending on whether
or not the card has an S-Video connector.)
S-Video cable
(Cable with S-Video plug at each end)
TV set with S-Video In
TV set with Composite In
Composite Cable
(cable with RCA plug
at each end)
S-Video to
Composite
adaptor
Your 3D Graphics card may feature connectors or headers for connecting to
a standard VGA monitor, or a digital / analogue flat panel, TV and other video
devices. Please refer to the appropriate sections below.

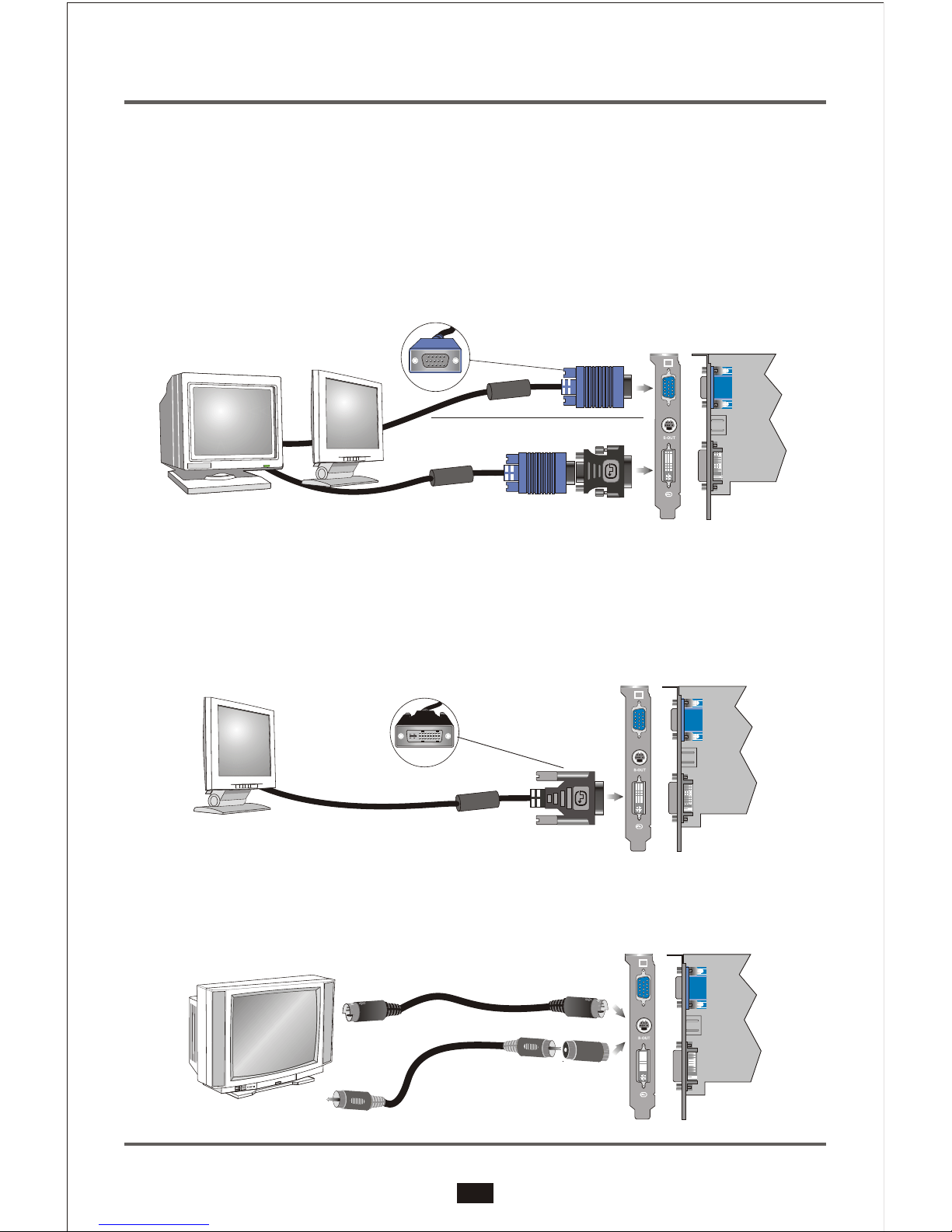

2.2 Cable Connections
2.2.1 Connecting to VGA monitor or LCD monitor (analogue)
Example 1 : To connect a VGAmonitor or a LCD monitor (analogue) to your graphics card, plug the
video signal cable to the 15-pin VGA connector of your card.
DVI-I to VGA
Adapter
15-pin VGA
connector
15-pin VGA connector
VGA monitor OR LCD monitor
(Analogue)
Example 1
Example 2
Example 2 : To connect a VGA monitor or a LCD monitor (analogue) to your graphics card equipped
with a DVI-I output connector, plug a DVI-I to VGA adapter into the DVI-I connector on the graphics
card, and then plug the video signal cable into the adapter.

This connection is optional, depending on whether or not the
card supports HDTV and is packaged with an ATI Video output
cable for connecting to HDTV
6
GB

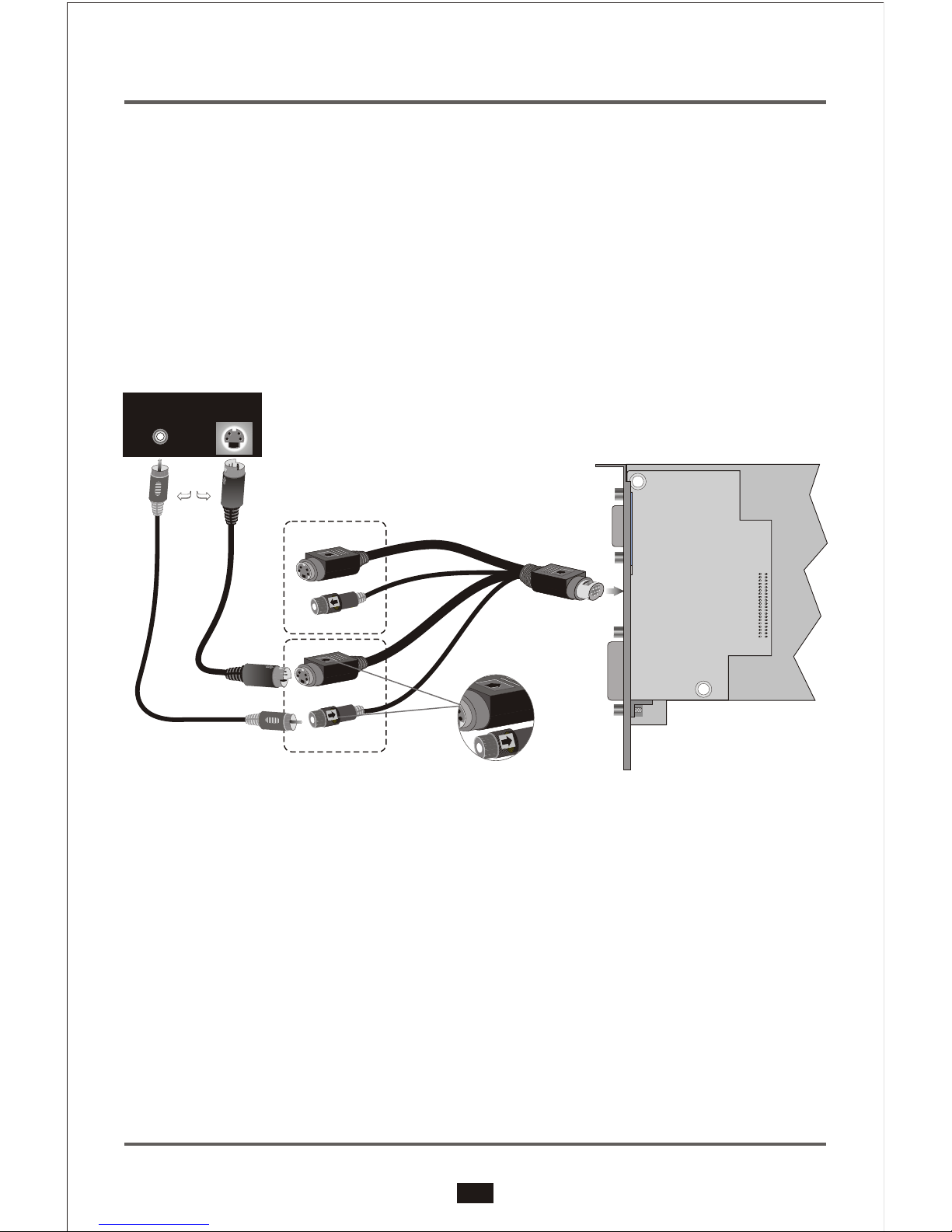

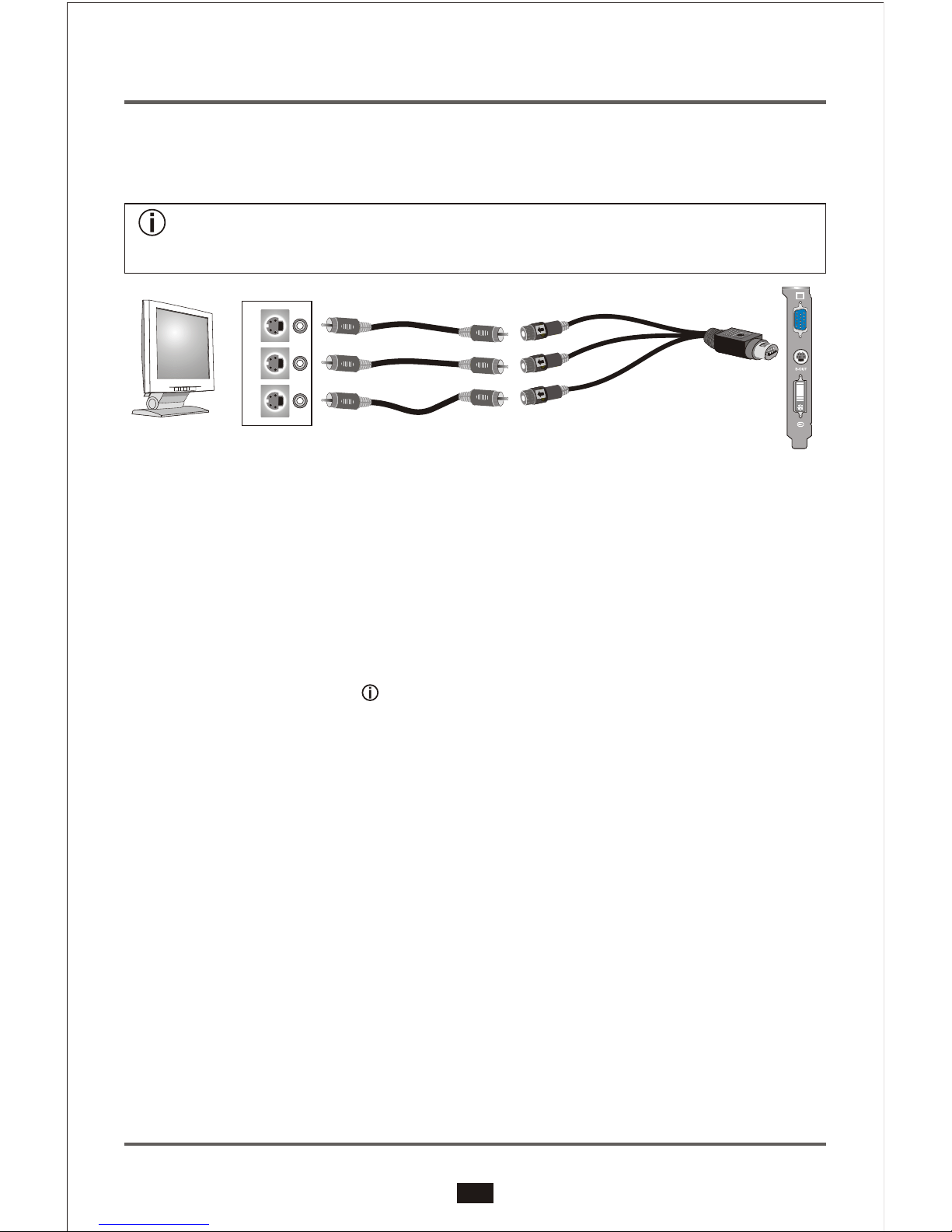

2.2.4
You must have a monitor attached to your computer before installing the
ATI HDTV. For proper operation of your ATI Component Video Adapter,
ATI display drivers must be correctly installed.
Backplate of the ATI
Graphics Card
Typical HDTV
Video Input Connection
Male RCA Patch Cable
(Available from electronics dealer)
Note: Input and Output cables
lengths should not exceed
50 feet (15M)
Video-In
Y
Pb
Pr
ATi HDTV Output Cable
Red
Blue
Green
HDTV
Installing your ATI HDTV video cable
Turn on your component input device, and set it to YPbPr input.
Note: See your HDTV or component input device manual for configuration
information specific to your device.
1.
2. Turn on your computer.
Note: Your TV will not display anything until Windows starts. This can take
several minutes.
Using Your ATI HDTV Video Cable
Use the HDTV Video Cable to watch DVD movies and play video games on your
High Definition Television.
For maximum performance when you watch DVD movies or play computer games
on your HDTV, you should find the mode and screen resolution that provide the
best result on your TV, and use those settings exclusively.
Copy-protected DVDs restrict playback to 480i and 480p modes.
To change HDTV display settings
1.
2.
3.
4.
5.
6.
7.
8.
9.
Click the Windows Start button, point at Settings, and then click Control Panel.
Double-click the Display icon, click the Settings tab, and use the Screen Area
slider to select the resolution you want.
Note: If the resolution you select is not related to a timing, the system will
reduce the resolution to the closest supported timing.
Click the Advanced button, then click the Displays tab.
Click the YPbPr tab.
Click OK.
Click the Advanced button.
Click the Adapter tab, then click the List All Modes button.
Click 640 x 480.
Then select either 640 x 480.
• 60Hz = Progressive.
• 30Hz = Interlaced
Note: YPbPr is only available with the 30Hz or 60HZ settings.

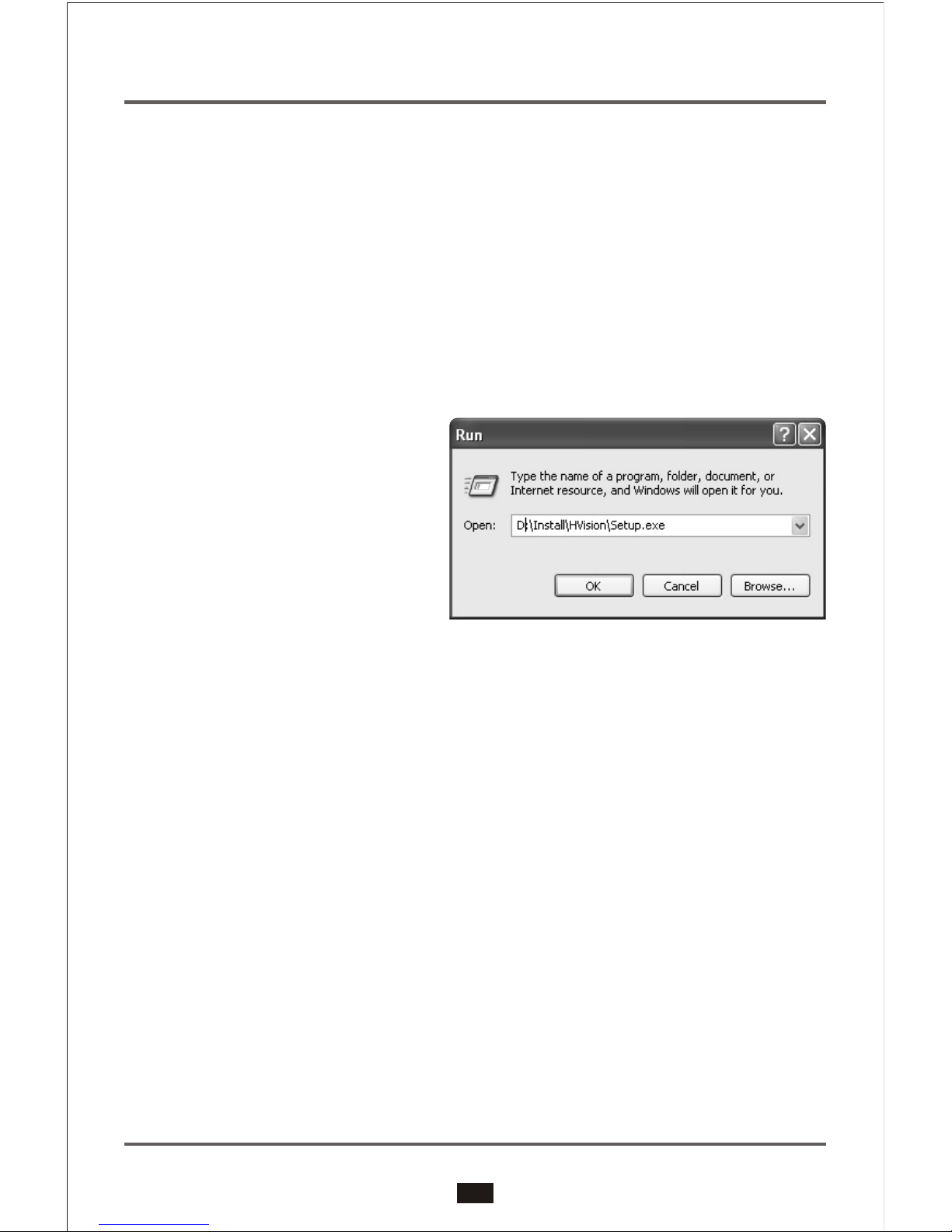

If the dialogue box does not appear,
double click or run Atisetup.exe
(figure 3) at the root directory of the
CD-ROM. Proceed with the installation
as directed by the on-screen
instructions.
Auto Installation
Your graphics card package contains
the display driver CD-ROM with
Autorun features. The Autorun
dialogue box automatically appears
after inserting the CD-ROM (figure
2)
into the CD-ROM drive. Please click
"Launch ATI driver installation" on
the first pop-up window and click
"Video Adapter Easy Install" to start
3
Software Installation
7
GB
Before proceeding with the
driver installation, you MUST
read the Readme.txt (figure 1)
in the DOC directory on the
Installation CD-ROM for the
installation procedures. Please
insert the installation CD-ROM
into your PC CD-ROM drive to
retrieve the said document.
You need to connect the enhanced display driver for the operating system to take
advantage of your card's higher performance, resolutions, and special features.
3.1 Display Driver
figure 1
figure 3
figure 2

8
GB
Remark: Software screen shots are subject to change due to software updates.
Manual Installation Instructions
1.
2.
3.
4.
5.
6.
Start Windows
Click Start.
Click the RUN menu item
Click Browse. Browse to the
HVision directory.
Double-click Setup.exe (figure 4)
Follow the on-screen instructions
to complete the installation.
figure 4
3.2 HydraVision™
HIS series provides dual display functionality and TV Out from a single video
card.
HIS series uses HydraVision™ software to create a seamless multiple
display desktop. Multiple monitor display works as one large work area. A
single application can span all monitors, or many applications can occupy
their own specific monitor.

4.1 View your PC's display on a TV
Your new graphics card has TV out capability. You can attach your card to a
television and monitor at the same time. Or you can connect it to your VCR
and record your monitor's display.
Your card is compatible with PAL and NTSC TV colour system, and is
factory pre-set to the appropriate TV colour system for use in your country.
If you need to set your card to the TV colour system for use in your television,
follow the procedures described below.
4
Using TV Out
9
GB
Remark: Software screen shots are subject to change due to
software updates.
Enabling and Disabling the Television Display
Connect your TV to the display card1.
2.
3.
4.
5.
6.
Start "CATALYST™ Control Center", from
the windows task bar, click the Start button:
For Windows XP, point to All Programs>
ATI Control Environment>CATALYST™
Control Center.
*
* For Windows 2000, point to Programs>ATI
Control Environment>CATALYST™ Control
Center.
Press "View" to change to "Advanced View"
In "Desktop and Display Setup", press
"Detect Displays". Your connected TV will
be detected and listed in "Additional
displays:" box.
Drag the new TV display icon to the empty
display box above.
Right-click the "TV dispaly" icon to select Enable/Disable. (figure 5)
Note: If there is no display on your TV, you may need to switch it to video display
mode. For more information, consult the documentation supplied with your TV.
figure 5
figure 6
7. Click Apply to save the changes you have
made
To change the TV colour system
1.
2.
3.
4.
Start "CATALYST™ Control Center".
Select "Formats" under "TV Properties"
from "Graphics settings".
Check "Select by signal format" in "TV
Format Selection".
Click to select your preferred TV format.
(figure 6)

(This feature is optional, depending on whether or not the card has VIVO feature.)
Turn on your computer and your video device.
Use Video Editing Software to capture streaming Video or still images.
Connecting Your video device
Turn off your computer and your VCR, camcorder, or laser disk player.
Ensure your graphics card is installed correctly.
Locate the S-Video Output or the Composite Output on your VCR, camcorder,
or laser disk player.
1.
2.
3.
4.
5.
6.
Looking at the back of your computer, locate your graphics card. Using a
Composite cable or S-Video cable, attach one end of the cable to Video In on
your graphics card and the other to the Video Output on your video device.
10
GB
The video output connectors on your VCR, camcorder, or laserdisc player will be similar to these.
Use S-VIDEO OUT or COMPOSITE VIDEO OUT. S-Video will provide better results.
4-headed Input/Output Adapter
Video-Out
Video-In
OR
S-VIDEO
OUT
COMPOSITE
OUT
5
Optional feature page
Using Video In For Video-in, Video-Out (VIVO) model only
5.1 Capture full motion or still image video
Your HIS series VIVO card has Video In capability for capturing full motion
or still image video. Use the 4-headed Input/Output adapter to connect a
VCR, camcorder, or laserdisc player to your card, as shown.

1.1 die wichtigsten Merkmale in der Übersicht
•ATI Radeon™X1650 Kern
•128/256/512MB-128bit 4-Kanal GDDR3/DDR2 Speicher
•
•8
•Ultra-threaded Shader Model 3.0 Architektur
•Ein 256-bit Ring-Bus Speicher Kontroller
•Video und Anzeige Perfektion durch ATI Avivo™
•H.264 Dekoder Beschleunigung (Mpeg 4)
•Neues adaptives Antialiasing
•Natives PCI Express x16 bus Interface
• Dual-link DVI interface für Bildschirmauflösungen bis zu 2560x1600
(digital) / 2048x1536 (analog)
•Dynamische Spannungskontrolle
•Für CrossFire™ Multi-GPU vorbereitet
•Unterstützt DirectX® 9 und OpenGL®
1.2 Systemvoraussetzungen und Vorschläge
•Ein PCI Express™ tauglicher PC mit mindestens einem freien x16 langen
Grafiksteckplatz auf dem Mainboard, sowie richtig installierten PCI Express
Chipsatz Treibern.
•450-Watt Netzteil oder besser empfohlen
• Die IceQ und heatpipe Modelle der X1650 Serie benötigen 2 freie Steck-
plätze, die X1650er Serie mit Lüfter nur einen.
• 512MB Hauptspeicher oder mehr
•CD-ROM Laufwerk (zur Treiberinstallation)
•DVD Wiedergabe benötigt ein DVD Laufwerk und Dekoder Software
(nicht im Lieferumpfang)
•Betriebssysteme: Windows® XP, Windows® XP x64
24(X1650XT RV560) / 12(X1650PRO/X1650) pixel shader processoren
(X1650XT RV560) / 5(X1650PRO/X1650) vertex shader processoren
1
Einleitung
1
DE
Vielen Dank, daß Sie eineHIS VGAKarte aus derX1650 Serie erworben
haben.
Die HIS X1650Serie vereinigt einehohe 3D Leistungmit 'High-Defintion'
Bildqualität.Um diese zu erreichen, wirdein brandneuer 'Ultra-Threaded'
Shader
™
™
Prozessorkern (mit Shader3.0 Unterstützung) und ATI's revolu-
tionäre “Avivo (für High-Definition Effekte und erhöhtenvisiuellen
Darstellungsqualitäten) eingesetzt. DieHIS X1650 Serieunterstützt
CrossFire .

2X Dual-link DVI digitale Flat Panel;
S-Video oder Composite Anschluß für TV/VCR;
#Optional : Externer DVI-I zu VGA Anschluß für zweiten CRT (Analogen) Monitor
2
DE
Anordnung der Leiterplatte
4
3
2
1
4
3
2
1DVI-I Stecker
S-Video Stecker
DVI-I Stecker
PCI Express x16 Bus
Anmerkung: Diese Zeichnung dient nur der Veranschaulichung.
Die wirkliche Anordnung Ihrer Grafikkarte hängt vom gewählten Modell ab.
1.3 Technische Daten
PCI Express x16™
Speicher
Anschlüsse
Bus Interface
RAMDAC
Windows® XP, Windows® XP x64 Edition
Treiber
Dual integrierte DACs mit 10 Bit pro Kanalpalette für bis zu
400 Mhz
Modell
128/256/512MB-128bit 4 Kanal GDDR3/DDR2
HIS X1650 Series PCIe

Bevor Sie Ihre neue Grafikkarte im PC installieren, müssen Sie Ihren Körper
von statischer Elektrizität befreien, indem Sie eine geerdete Metallfläche wie
das PC-Gehäuse berühren.
2
Hardware Installation
2.1 Installation der Grafikkarte
ANMERKUNG
3. Wenn Ihr PC bereits eine Grafikkarte hat, entfernen Sie alle Schrauben
und die Klammer, mit der die Karte von den meisten PCI Express-
Steckplätzen am Chassis gehalten wird, und ziehen Sie die Karte aus
dem Steckplatz heraus. ODER, wenn Ihr Computer eine in die Karte
integrierte Anzeige hat, müssen Sie sie deaktivieren. Einzelheiten finden
Sie in der Dokumentation zu Ihrem Computer.
3
DE
1.
2.
Schalten Sie den Computer und alle angeschlossenen Peripheriegeräte aus.
Nehmen Sie das Gehäuse vom PC ab.
Bringen Sie den entsprechenden Steckplatz für den Erweiterungsbus auf
der Hauptplatine an. PCI Express-Karten benötigen einen PCI Express-
Steckplatz. Wegen des richtigen Steckplatzes sehen Sie bitte im
Hauptplatinen-Handbuch nach.
4.

7. Bauen Sie Ihren PC wieder ins Gehäuse ein.
5. Setzen Sie die Karte vorsichtig ein und drücken Sie sie fest, bis sie richtig
sitzt.
6. Bringen Sie den Befestigungsbügel am Chassis an. Die Karte muss
richtig ausgerichtet sein.
DE
4

Ihre 3D-Grafikkarte kann einen oder mehrere der folgenden Stecker oder
Verteiler zum Anschluss an den VGA-Monitor, den LCD-Monitor (digital/analog),
den Fernseher und an andere Video-Geräte haben. Sehen Sie bitte die
entsprechenden Abschnitte unten.
2.2 Kabelanschlüsse
DVI-I/VGA
Adapter
15-poliger
VGA-Stecker
15-poliger VGA-Stecker
VGA monitor ODER LCD monitor
(Analog)
Beispiel 1
Beispiel 2
2.2.1 Anschluss an den VGA-Monitor oder LCD-Monitor (analog)
Beispiel 1 : Um den VGA-Monitor oder LCD-Monitor (analog) an die Grafikkarte anzuschließen,
stecken Sie das Videosignalkabel in den 15-poligen VGA-Stecker auf Ihrer Karte.
Beispiel 2 : Um den VGA-Monitor oder LCD-Monitor (analog) an Ihre Grafikkarte anzuschließen,
die mit einem DVI-I-Ausgangsstecker versehen ist, stecken Sie einen DVI-I/VGA-Adapter in den
DVI-I-Stecker auf der Grafikkarte, und stecken Sie dann das Videosignalkabel in den Adapter.
DVI Kabelstecker
LCD monitor
(Digital)
2.2.2 Anschluss des LCD-Monitors (digital)
Um einen LCD-Monitor (digital) an Ihre Grafikkarte anzuschließen, die mit
einem DVI-Ausgangsstecker versehen ist, stecken Sie den DVI-Stecker aus
dem Monitor in den DVI-Stecker Ihrer Grafikkarte.
5
DE

DE
6
Dieser Anschluss ist optional, je nachdem ob die Grafikkarte
einen S-Video-Stecker hat oder nicht. Anschluss an Video-Geräte
mit S-Video oder Composite In (z.B. TV/Videokassettenrecorder)
2.2.3
S-Video-Kabel
(Kabel mit S-Video-Stecker an beiden Enden)
Fernseher mit Composite In
Fernseher mit S-Video In
Composite Kabel
(kabel mit RCA-Stecker
an beiden Enden)
S-Video/
Composite
adaptor
Installieren des ATI HDTV-Videokabels
1.
2.
Schalten Sie Ihr Component-Eingabegerät ein und stellen Sie es auf YPbPr-Eingabe.
Hinweis:Spezielle Informationen zur Konfiguration Ihres HDTV-oder Component-
Eingabegeräts finden Sie im entsprechenden Gerätehandbuch.
Schalten Sie Ihren Computer an.
Hinweis:Solange Windows nicht startet, erscheint keine Anzeige auf Ihrem TV.
Das kann einige Minuten dauern.
Dieser Anschluss ist optional, je nachdem ob die Karte HDTV
unterstützt oder nicht, und mit einem ATI HDTV Video-Ausgangs-
kabel zum Anschluss an HDTV.
2.2.4
Bevor Sie ATI HDTV installieren, muss ein Monitor an Ihren Computer
angeschlossen sein. Zur ordnungsmäßigen Funktion Ihres ATI Component-
Videoadapters müssen die ATI-Bildschirmtreiber korrekt installiert sein.
HDTV
Rückplatte der
ATI-Grafikkarte
Typische HDTV-
Videoeingang-
sanschlüsse
Video-In
Y
Pb
Pr
RCA-Patchkabel (male)-
(erhältlich im Unterhaltung-
selektronik-Geschäft.)
ATI HDTV-Videoausgangskabel
Hinweis: Die Eingangs-und
Ausgangskabel sollten nicht
länger als 50 Fuß (15m) sein.
Rot
Blau
Gr n
ü

DE
7
HDTV-Anzeigeinstellungen verändern
1.
2.
3.
4.
5.
6.
7.
8.
9.
Klicken Sie auf die Windows Schaltfläche Start, zeigen Sie auf Einstellungen
und klicken Sie dann auf Systemsteuerung.
Doppelklicken Sie auf das Symbol Anzeige, dann auf die Registerkarte
Einstellungen und stellen Sie mit dem Schieberegler Bildschirmbereich die
von Ihnen gewünschte Auflösung ein.
Hinweis: Falls die von Ihnen eingestellte Auflösung sich nicht auf eine
Zeitvorgabe bezieht, vermindert das System die Auflösung zur nächst kleineren
unterstützten Zeitvorgabe.
Klicken Sie auf die Schaltfläche Erweitert und dann auf die Registerkarte
Anzeige.
Klicken Sie dann auf die Registerkarte YPbPr.
Klicken Sie auf OK.
Klicken Sie auf die Schaltfläche Erweitert.
Klicken Sie auf die Registerkarte Adapter und dann auf die
Schaltfläche Alle Modi auflisten.
Klicken Sie auf 640 x 480.
Wählen Sie dann entweder 640 x 480.
• 60Hz = Schrittweise.
• 30Hz = Interlaced
Hinweis: YPbPr is nur mit den 30Hz- oder 60HZ-Einstellungen verfügbar.
Verwendung des ATI HDTV-Videokabels
Verwenden Sie das HDTV-Videokabel um auf Ihrem High Definition Television
DVD-Filme anzusehen und Videospiele zu spielen.
Wenn Sie DVD-Filme oder Computerspiele auf ihrem HDTV ansehen bzw. spielen,
sollten Sie für eine maximale Leistung den Modus und die Bildschirmauflösung
finden, die auf Ihrem TV die besten Ergebnisse liefert und dann ausschließlich
diese Einstellungen verwenden.
Schreibgeschützte DVDs beschränken die Wiedergabe auf die Modi 480i und 480p.

Bevor Sie mit der Installation des Treibers fortfahren, MÜSSEN Sie sich in
der Datei Readme.txt im Verzeichnis DOC auf der Installations-CD-ROM
über das Installationsverfahren kundig machen. Legen Sie die Installations-
CD-ROM in as CD-ROM-Laufwerk Ihres PC ein und suchen Sie dieses
Dokument.
besondere Eigenschaften Ihrer Grafikkarte nutzen können.
Sie müssen im Betriebssystem den Treiber für die verbesserte Anzeige
installieren, damit Sie die höhere Leistung, die besseren Auflösungen und
3.1 Anzeigetreiber
Ihr Grafikkartenpaket besteht aus der Anzeigetreiber-CD-ROM mit Autorun-Features.
Die Autorun-Dialogbox wird automatisch geöffnet, nachdem Sie die CD-ROM in das
Laufwerk gelegt haben. Klicken Sie bitte auf "Launch ATI driver installation" auf der
ersten Pop-Up-Anweisung, und klicken Sie dann auf "Video Adapter Easy Install",
um die Installation zu starten.
Automatische Installation
Wenn die Dialogbox nicht erscheint, klicken Sie doppelt oder starten Atisetup.exe
im Wurzelverzeichnis der CD-ROM. Setzen Sie die Installation gemäß den
Anweisungen auf dem Bildschirm fort.
Die Baureihe HIS bietet auf einer einzigen Video-Karte Doppelanzeige und
TV-Ausgabe.
Die Baureihe HIS verwendet HydraVision™-Software, um einen nahtlosen
Mehrfachanzeige-Desktop zu schaffen. Die Mehrfachmonitoranzeige arbeitet
wie ein großer Arbeitsbereich. Eine einzige Anwendung kann alle Monitore
umfassen, oder viele Anwendungen können einen eigenen speziellen Monitor
haben.
3.2 HydraVision™
Anweisungen zur manuellen Installation
Starten von Windows
Klicken Sie auf Start.
1.
2.
3.
4.
5.
6.
Klicken Sie auf den Punkt Ausführ - Menü.
Klicken Sie auf Suchen. Suchen Sie im Verzeichnis Hvision.
Klicken Sie doppelt auf Setup.exe
Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation zu beenden.
3
Software Installation
DE
8
