Hitachi GP 10DL User manual

充电式电磨
Cordless Mini Grinder
GP 10DL
使用说明书
Handling instructions
保留备用
Keep for future reference
中 文
English
000BookGP10DLChS.indb1000BookGP10DLChS.indb1 2017/04/1711:14:032017/04/1711:14:03

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
目次
电动工具通用安全警告 .............................2
砂磨、磨光、抛光或砂磨切割
操作的通用安全警告....................................4
反弹和相关警告..............................................6
对磨削和砂磨切割操作的专用
安全警告.............................................................6
对砂轮切割操作的附加专用
安全警告.............................................................6
充电式电磨的一般安全说明.....................7
锂离子电池使用注意事项..........................8
符号.......................................................................9
规格....................................................................10
标准附件..........................................................10
选购附件（分开销售） ..............................12
用途....................................................................12
基本功能..........................................................12
电池的拆卸／安装法.................................13
充电....................................................................13
作业之前..........................................................15
如何安装钻头................................................15
运行砂轮机.....................................................17
维护和检查.....................................................18
维修零部件一览表......................................20
000BookGP10DLChS.indb2000BookGP10DLChS.indb2 2017/04/1711:14:042017/04/1711:14:04

3
中文
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
000BookGP10DLChS.indb3000BookGP10DLChS.indb3 2017/04/1711:14:042017/04/1711:14:04

4
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
砂磨、磨光、抛光或砂磨切割操作的通用安全警告
a) 该电动工具是用于实现砂轮机、磨光机、抛光机或切断工具功能的。阅读随
该电动工具提供的所有安全警告、说明、图解和规定。
不了解以下所列说明将导致电击、着火和 / 或严重伤害。
b) 不推荐用该电动工具进行诸如刷光等操作。
电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。
c) 不使用非工具制造商推荐和专门设计的附件。
否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
000BookGP10DLChS.indb4000BookGP10DLChS.indb4 2017/04/1711:14:042017/04/1711:14:04

5
中文
d) 附件的额定速度必须至少等于电动工具上标出的最大速度。
附件以比其额定速度大的速度运转会发生爆裂和飞溅。
e) 附件的外径和厚度必须在电动工具额定能力范围之内。
不正确的附件尺寸不能得到充分防护或控制。
f) 砂轮、法兰盘、靠背垫或任何其他附件的轴孔尺寸必须适合于安装到电动工
具的主轴上。
带轴孔的、与电动工具安装件不配的附件将会失稳、过度振动并会引起失控。
g) 不要使用损坏的附。在每次使用前要检查附件，例如砂轮是否有碎片和裂缝，
靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否断裂。
如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附件。检查
和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以电动工具
最大空载速度运行 1 分。
损坏的附件通常在该试验时会碎裂。
h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用时，
戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围裙。
眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产
生的颗粒。长期暴露在高强度噪声中会引起失聪。
i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护
用品。
工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。
切割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
j) 当在切割附件有可能切割到暗线或自身电线的场所进行操作时，只能通过绝
缘握持面来握住电动工具。
切割附件碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作
者发生电击危险。
k) 使软线远离旋转的附件。
如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋
转附件中。
l) 直到附件完全停止运动才放下电动工具。
旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
m) 当携带电动工具时不要开动它。
意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
n) 经常清理电动工具的通风口。
电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。
o) 不要在易燃材料附件操作电动工具。
火星可能会点燃这些材料。
p) 不要使用需用冷却液的附件。
用水或其他冷却液可能会导致电腐蚀或电击。
000BookGP10DLChS.indb5000BookGP10DLChS.indb5 2017/04/1711:14:042017/04/1711:14:04

6
中文
反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然
反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在
卡住点产生与附件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表
面而引起砂轮爬出或反弹。
砂轮可能飞向或飞离操作者，这取决于砂轮在卡住点的运动方向。在此条件下
砂轮也可能碎裂。
反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下
给出的适当预防措施得以避免。
a) 保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅
助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。
如采取合适的预防措施，操作者就可以控制反力矩或反弹力。
b) 绝不能将手靠近旋转附件。
附件可能会反弹碰到手。
c) 不要站在发生反弹时电动工具可能移动到的地方。
反弹将在缠绕点驱使工具逆砂轮运动方向运动。
d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。
尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
e) 不要附装上锯链、木雕刀片或带齿锯片。
这些锯片会产生频繁的反弹和失控。
对磨削和砂磨切割操作的专用安全警告
a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。
不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
b) 砂轮只用作推荐的用途。例如 ：不要用切割砂轮的侧面进行磨削。
施加到砂轮侧面的力可能会使其碎裂。
c) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。
合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘
可以不同于砂轮法兰盘。
d) 不要使用从大规格电动工具上用剩的磨损砂轮。
用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆
裂。
对砂轮切割操作的附加专用安全警告
a) 不要“夹”住切割砂轮或施加过大的压力。不要试图做过深的切割。
给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反
弹或砂轮爆裂的可能性。
000BookGP10DLChS.indb6000BookGP10DLChS.indb6 2017/04/1711:14:042017/04/1711:14:04

7
中文
b) 身体不要对着旋转砂轮，也不要站在其后。
当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工
具朝你推来。
c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要
动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切割，
否则会发生反弹。
调查并采取校正措施以消除砂轮卡住的原因。
d) 不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切割。
如果电动工具在工件上重新起动，砂轮可能会卡住、爬出或反弹。
充电式电磨的一般安全说明
— 确认砂轮上所标示的转速等于或大于角磨机的额定转速 ；
— 确保砂轮尺寸与角磨机相符 ；
— 须按照厂家的使用说明书小心存放和使用磨轮 ；
— 使用前检查砂轮，不要使用破损、有裂缝或有其他缺陷的产品 ；
— 确保所安装的砂轮和节点已按照厂家的使用说明固定 ；
— 确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸 ；
— 不得使用电动工具加工包含对健康有害成份的材料。
— 使用指定的附件。
— 在使用前确保已正确安装并拧紧研磨产品，并在安全场所在空载状态下运转
30 秒钟，若有较大的振动或察觉到其他缺陷，则应立即停止运转。遇此情
况时，检查电动工具以究明原因 ；
— 若电动工具配备保护装置，切勿在未使用此保护装置时使用电动工具 ；
— 请勿将独立的减速轴衬或接头，以便使用大孔砂轮 ；
— 有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹足够长，以适合轴长 ；
— 检查工件已被正确固定 ；
— 请勿使用切断砂轮进行侧面研磨 ；
— 确保使用时产生的火花不会引起危险，例如不要溅在身体上或点燃易燃物 ；
— 在多尘的条件下工作时，确保通风口畅通无堵塞现象。如果需要清除灰尘，
首先使电动工具断开电源（使用非金属物品）并避免损坏内部零件 ；
— 始终采用视力和听力保护。必须使用其他个人保护装置，如口罩、手套、头
盔和围裙等。
— 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间，请注意此事项。
— 务请在 0℃～ 40℃的温度下进行充电。温度低于 0℃将会导致充电过度，极
其危险。电池不能在高于 40℃的温度下充电。
最适合于充电的温度是 20 ～ 25℃。
— 一次充电完成后，充电结束时，在下节电池充电之前，请先将充电器放置大
约15分钟。
— 勿让杂质进入电池连结口内。
000BookGP10DLChS.indb7000BookGP10DLChS.indb7 2017/04/1711:14:042017/04/1711:14:04

8
中文
— 切勿拆卸电池与充电器。
— 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。
— 请勿将电池丢入火中。
电池受热将会爆炸。
— 在墙壁、地板或天花板上钻孔时，请检查里面是否有电线等。
— 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
— 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
— 请勿使用耗竭了的电池，否则会损坏充电器。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
000BookGP10DLChS.indb8000BookGP10DLChS.indb8 2017/04/1711:14:042017/04/1711:14:04

9
中文
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。

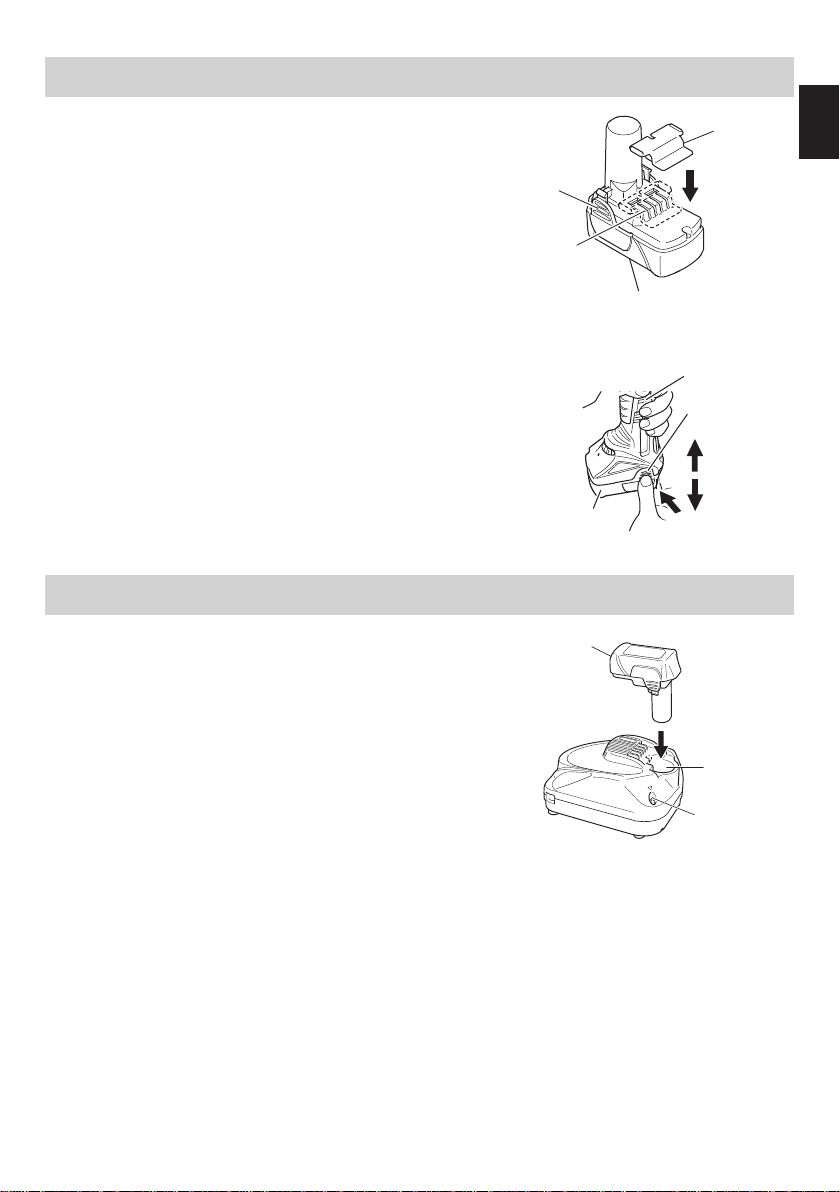

警告！
如果导电异物进入锂离子电池端子之间，可能
发生短路，并造成火灾危险。存放电池时，请
遵循下列事项。
○ 请勿在存储盒中放入导电的切屑、铁钉、钢
丝、铜线或其他导线。
○ 或者将电池装在电动工具中，或者在牢固
按入电池盖并挡住通风孔后再存放，以防
止短路（参照图 1）。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
阅读所有安全警告和所有指示。
电池
插销
端子
电池盖
图 1
000BookGP10DLChS.indb9000BookGP10DLChS.indb9 2017/04/1711:14:042017/04/1711:14:04

10
中文

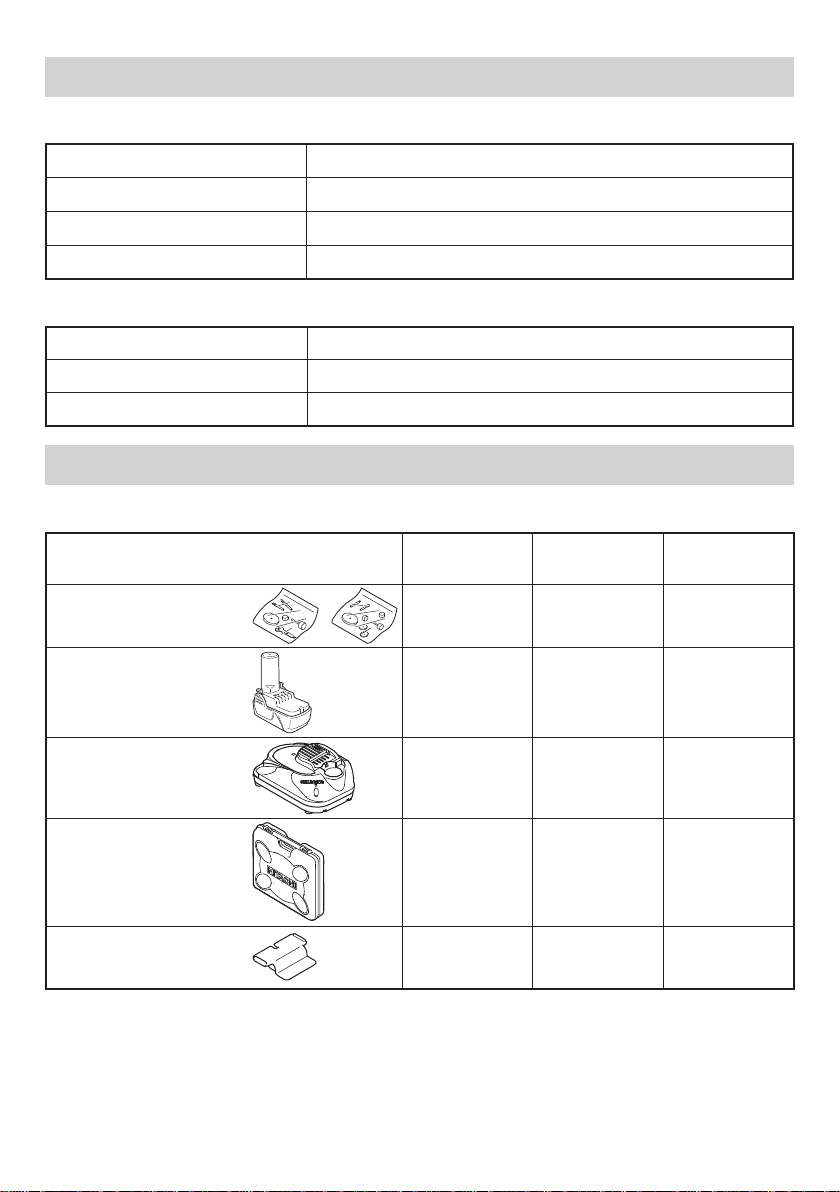

规格
电动工具
无负荷速度 5000 － 35000 /min
筒夹容量 3.2 mm
电池 BCL1015 ：锂离子 直流 10.8 V（1.5 Ah 3 节）
重量 0.48 kg
充电器
型式 UC10SFL
充电电压 10.8 V
重量 0.35 kg
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
GP10DL
(2LCSK)
GP10DL
(LCSK)
GP10DL
(NN)
附件 × 40 件 111
电池 (BCL1015) 21—
充电器 (UC10SFL) 11—
塑料盒 11—
电池盖 1——
有关附件的详细信息，请参阅“提供的附件”。
000BookGP10DLChS.indb10000BookGP10DLChS.indb10 2017/04/1711:14:052017/04/1711:14:05

11
中文
提供的附件
＜使用＞
用于木刻和砂磨。 氧化铝点 [φ15.9 mm × 1]
15.9 mm
用于加工硬材料，如玻璃
和陶器。
金刚砂点 [φ4.8 mm × 1]
4.8 mm
用于在木材、塑料和软金
属（铝、铜、黄铜）上进
行雕刻、砂磨和开槽。
高速切割机 [φ3.2 mm × 1]
3.2 mm
用于在木材和夹板上钻孔。 钻孔 [φ3.2 mm × 1]
3.2 mm
用于分割或切割材料。
适用于切割薄的杆和管。
在螺丝头上重新切割螺纹。
不得强按工件，以免造成
它破裂。
切割轮 [φ23.8 × t0.6 × 6]
23.8 mm
切割轮 [φ23.8 × t1.0 × 2]
23.8 mm
用于抛光硬材料，如不锈
钢。
氧化铝砂磨轮 [φ22.2 × 1]
22.2 mm
适用于粗磨后的最后抛光。
磨光盘 [φ19.1 mm/
180- 粗砂 × 10]
19.1 mm 180- 粗砂
用于对金属表面进行光面
精整。
抛光轮 [φ25.4 mm × 2]
25.4 mm
用于珠宝和金属的镜面抛
光。
选择适合工件的尺寸。
毡制抛光轮 [φ12.7 mm × 4]
12.7 mm
毡制抛光轮 [φ25.4 mm × 2]
25.4 mm
适用于木材成型和模型抛
光等工作。
用不同的粗砂数分两个阶
段进行砂磨，以获得较好
的表面光度。
磨光带
[φ12.7 mm/60- 粗砂 × 6]
12.7 mm 60- 粗砂
磨光带
[φ12.7 mm/120- 粗砂 × 2]
12.7 mm 120- 粗砂
[附件]
夹头扳手（用于松开夹
头螺帽）
轮心轴
[φ3.2 mm × 1]
螺丝型心轴
[φ3.2 mm ×1]
鼓心轴
[φ3.2 mm × 1]
0.6 mm
1.0 mm
注意！
标准附件专用于 GP10DL。
请勿将其用于电钻等其它
设备，以免造成人身伤害
和钻头损坏。
000BookGP10DLChS.indb11000BookGP10DLChS.indb11 2017/04/1711:14:052017/04/1711:14:05

12
中文

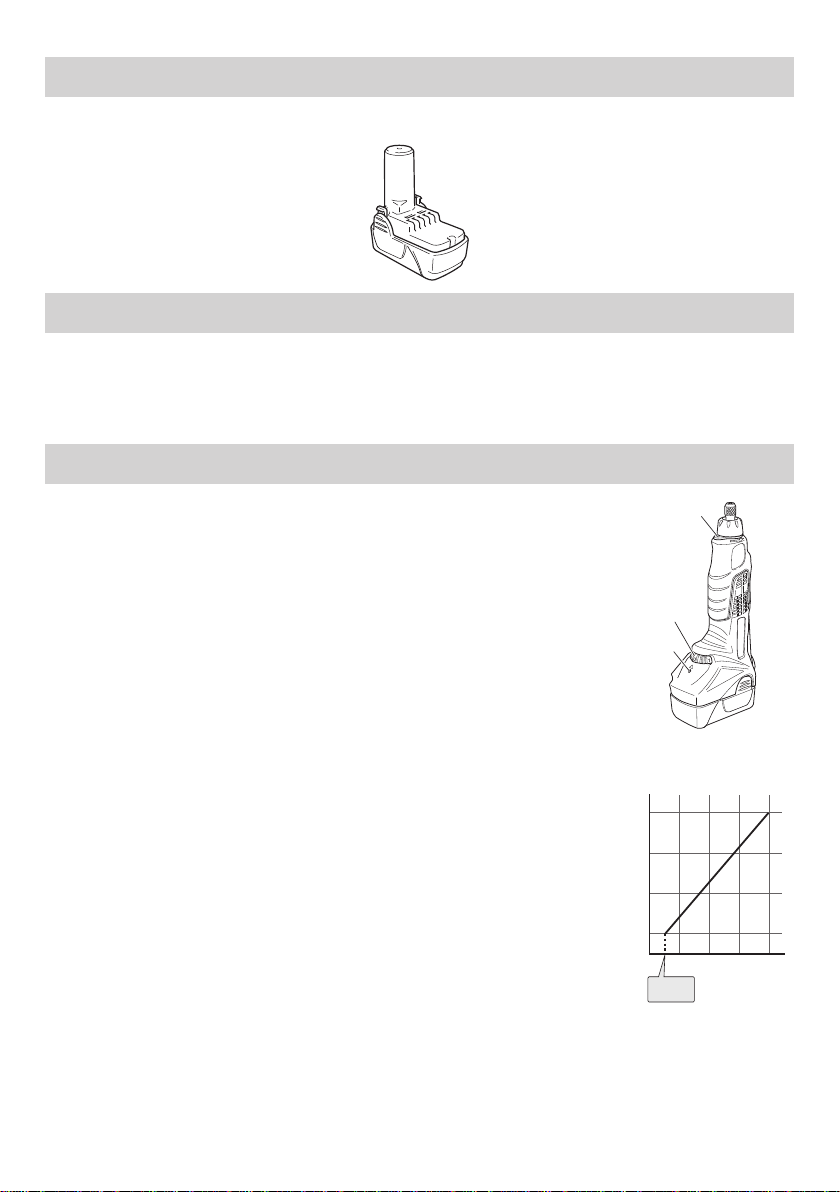

选购附件（分开销售）
1. 电池 (BCL1015)
用途
○ 制作木雕手工艺品和精致的金属装饰物
○ 玻璃和陶瓷雕刻造型
○ 钢材和石头砂磨和抛光
基本功能
1. 电池电量不足警示灯（图 2）
要检查剩余电量，请空载运行砂轮机。
如果剩余电量低，警示灯（红色 LED）会亮起。
如果灯亮，请立即给电池充电。
注:
○ 电池电量不足警示灯可能会受到环境温度或
电池特性的影响。请参考警示灯来判断何时
需要充电。
○ 砂轮机运行期间，电池电量不足警示灯可能
会亮起。这是由于电池电压的瞬间降低，不
是电池电量不足。
○ 检查剩余电量时，务必使砂轮机空载运行。
2. 开关旋钮
开关旋钮也用作启动开关和速度旋钮。当开
关旋钮从 [0] 旋转到更高数字时，砂轮机会
开启并逐渐加速。同时，LED 灯亮起，点亮
砂轮机的尖端。当开关旋钮恢复到 [0] 时，
砂轮机关闭并停止旋转。
基于安全原因，在开关处于 [0] 以外的任何
位置时插入电池，砂轮机都不会启动。
要在此时开启砂轮机，请将开关旋钮调到 [0]，
然后再将其旋转到更高数字。
开关旋钮上的数字与旋转速度之间的大致关系如图 3 中所示。
图 2
开关旋钮
电池电量不
足警示灯
灯光
/min
35,000
25,000
15,000
5,000
01234
速度
开关旋钮刻度盘
开启
图 3
000BookGP10DLChS.indb12000BookGP10DLChS.indb12 2017/04/1711:14:052017/04/1711:14:05

13
中文
电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销
以拆下电池（参照图 4 和 图 5）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 5）
充电
使用电动工具之前，按下述方法将电池进行
充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，指示灯闪
烁红色（间隔为 1 秒）。
2. 将电池插入充电器。
如图 6 所示，将电池稳稳地插入充电器
直至其接触到充电器的底部。
3. 充电
将电池插入充电器后，充电器上的指示
灯将持续点亮呈红色。
电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔）（参照第14页的
表 1）。
(1) 指示灯显示
根据充电器或电池的情况，指示灯的显示如第 14 页的表 1 所示。
电池
插销
端子
电池盖
图 4
电池
插销
外壳
插入
拉出
按
图 5
电池
插入
电池
连接孔
指示灯
图 6
000BookGP10DLChS.indb13000BookGP10DLChS.indb13 2017/04/1711:14:052017/04/1711:14:05

14
中文

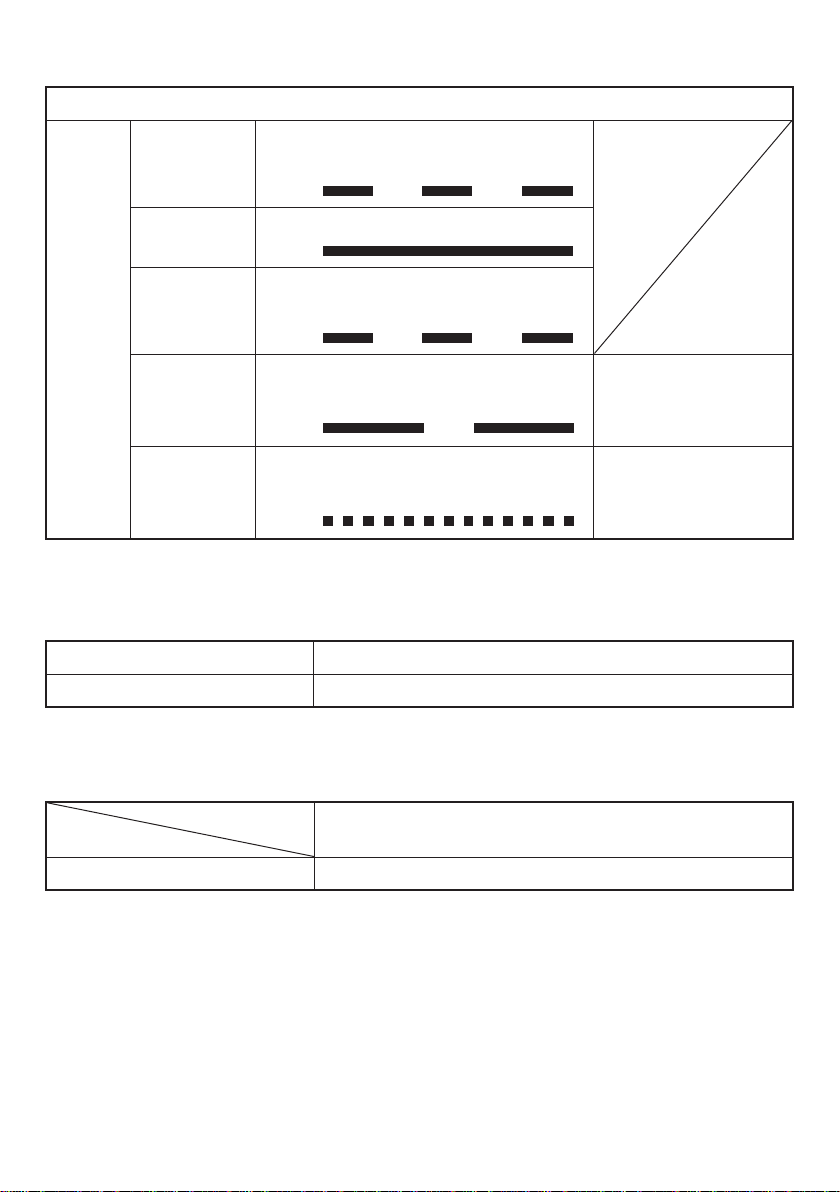

表 1
指示灯的显示
指示灯
（红色）
充电前 闪烁
点亮 0.5 秒钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
充电时 点亮 连续点亮
充电完成 闪烁
点亮 0.5 秒钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
过热而等待 闪烁
点亮 1 秒钟，不点亮
0.5 秒钟（熄灭 0.5 秒钟）
电池过热。无法充
（电池冷却后开始进
行充电）。
无法充电 闪动
点亮 0.1 秒钟，不点亮
0.1 秒钟（熄灭 0.1 秒钟） 电池或充电器有问
题。
(2) 关于电池的温度
电池的温度如表 2 所示，在充电前应使已发热的电池冷却片刻。
表 2 电池充电范围
电池 可以对电池进行充电的温度
BCL1015 0℃
- 50℃
(3) 关于充电时间
由充电器和电池共同决定，充电时间变化如表3所示。
表 3 充电时间（20℃下）
充电器
电池 UC10SFL
BCL1015 约 40 分钟。
注:
充电时间可能根据环境温度和电压而有变化。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
000BookGP10DLChS.indb14000BookGP10DLChS.indb14 2017/04/1711:14:052017/04/1711:14:05

15
中文
关于新电池等的放电
因新的和长期未使用的充电式电池内部的化学物质无活性，故第一次和第二
次使用时其放电能力可能较低。这是暂时现象，这种电池充电 2
- 3 次后即
可恢复其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后电池的温度将迅速升高。若使用后立即对这种电池进行充电，其内部
化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后再进行
充电。
注意！
○ 如果电池长时间放置在阳光直接照射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器上的指示灯会点亮 1 秒钟，不点亮 0.5 秒
钟（熄灭 0.5 秒钟）。
在此情况下，先让电池冷却下来，然后再充电。
○ 指示灯闪动时（以 0.2 秒钟的间隔），请检查并取出充电器电池接口处的任
何异物。若无异物，则可能电池或充电器发生故障。请带去经授权的维修中
心检查。
○ 因内置的微机需要约 3 秒钟才能确认正用 UC10SFL 进行充电的电池已被取
出，因此请待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插
入电池，则电池可能充电不正常。
作业之前
1. 工作环境的准备和检查
请按下列注意事项检查工作环境是否适当。
如何安装钻头
警告！
为防意外，关闭电源后，请务必将电池从砂轮机上卸下。
注意！
确保心轴螺丝已经拧紧。
装上钻头后，检查钻头是否牢固。
如果钻头较松，则可能会脱落，从而造成设备损坏或人身伤害。
000BookGP10DLChS.indb15000BookGP10DLChS.indb15 2017/04/1711:14:052017/04/1711:14:05

16
中文
1. 如何使用螺丝型心轴 ( 图 7 (a))
使用毡制抛光轮时，使用螺丝型心轴。
让轮保持平直，用螺丝将其拧入螺丝型心轴的螺纹，直到抵住轮缘。
2. 如何使用轮心轴 ( 图 7 (b))
用平头螺丝刀卸下心轴末端的螺丝，然后装上切割轮或砂轮盘。
3. 如何使用鼓心轴 ( 图 7 (c))
出厂时，60- 粗砂磨光带已装配在鼓心轴上。
用螺丝刀松开心轴末端的螺丝，之后卸下 / 安装磨光带。
安装磨光带后，将螺丝拧紧。
(a) (b) (c)
螺丝型心轴
轮缘
轮心轴 端头螺丝 鼓心轴 磨光带
端头螺丝
图 7
4. 将钻头装到砂轮机
按住锁定按钮，用手旋转夹头螺帽，以
进一步按下锁定按钮。
在此状态下，轴杆会被锁定，夹头螺帽
可以松开或拧紧。( 图 8)
要安装钻头，尽最大可能插入钻头，然
后拧紧夹头螺帽。
要卸下钻头，通常可以用手旋转夹头螺
帽，尽管有时它会拧的很紧。
如果夹头螺帽太紧，请使用提供的夹头
扳手松开。夹头螺帽、夹头或轴杆螺丝
上的铁粉末可能会造成夹头螺帽旋转困
难。( 图 9)
在安装或卸下钻头之前，务必清除铁粉
末。
注:
极少情况下，钻头可能很难从夹头上卸
下。如果发生这种情况，请在夹头螺帽
松开的状态下，抵住一个硬物，用力按
钻头的末端。( 图 10)
按
附件
夹头螺帽
松开
锁定按钮
图 8
夹头螺帽
夹头 轴杆螺丝
图 9
图 10
000BookGP10DLChS.indb16000BookGP10DLChS.indb16 2017/04/1711:14:062017/04/1711:14:06

17
中文
5. 钻头的平衡调整（图 11）
安装钻头后，低速运行砂轮机。如果平衡不对，请按
照以下步骤调整平衡。
在按住锁定按钮的同时，松开夹头螺帽。
之后，旋转钻头 1/4 圈，拧紧夹头螺帽。
低速运行砂轮机，检查平衡。如果平衡正确，则调整
完成。
如果平均仍然不正确，请卸下钻头、夹头螺帽和夹头后重新安装。如果在几
次尝试后钻头仍然不平衡，请检查钻头是否变形或磨损，或者夹头是否变形。
如出现磨损或变形，请更换钻头或夹头。
运行砂轮机
警告！
○ 使用时让脸部远离钻头。
○ 使用砂轮机时，佩戴护目镜和防尘面具。钻头破损可能会造成人身伤害。
○ 运行砂轮机时速度不要太低。这样不会取得光滑平整的表面，并且可能会损
坏钻头，造成砂轮机故障或人身伤害。
注意！
加工之后不要马上触摸钻头、夹头螺帽和夹头，此时温度会很高，触摸它们
可能会造成烫伤。
1. 卸下电池后安装钻头
2. 将工件固定住，避免移动
工件越小，加工时越不稳定。用老虎钳将小工件固定住。
用手拿住工件可能会造成人身伤害。
3. 将电池插入砂轮机
4. 检查钻头的平衡
目测低速（靠近开关旋钮上的 [1] 位置）运转的钻头。
另外检查运行期间是否有异常噪音。
5. 选择加工速度
○ 在参照第 18 页的表 4 执行试验砂磨时，选择最适合材料的速度。
○ 如果对塑料高速进行加工，则高温可能会造成它融化。从低速开始逐渐进行
测试。
图 11
000BookGP10DLChS.indb17000BookGP10DLChS.indb17 2017/04/1711:14:062017/04/1711:14:06

18
中文
表 4 开关旋钮设置
工件材料
钻头 软木 硬木 层压板 / 塑料 钢铝、 黄铜等
贝壳 /
石头 陶瓷 玻璃
氧化铝点 3-4 3-4 — 2.5 1 1.5 3-4 —
金刚砂点 — — 1.5 3-4 1 1.5 3-4 3-4
高速切割机 3-4 3-4 1 1.5 3-4 — — —
钻孔 3-4 3-4 1 — 1.5 — — —
切割轮 — — 1 3-4 3-4 3-4 3-4 —
氧化铝砂磨轮 3-4 3-4 — 2.5 1 1.5 3-4 —
磨光盘 2.5 2.5 1 — 1 — — —
抛光轮 — — — 1 1 1 1 1
毡制抛光轮 — — — 1 1 — — —
磨光带 1-4 1-4 1-4 3-4 3-4 1-4 1-4 —
6. 加工
○ 将旋转钻头轻轻抵住工件，用最小的压力对工件进行加工。
○ 好的光面不是一步就能完成的，需要多次加工才会取得理想效果。
注意！
○ 砂轮机在朝向钻头固定槽的方向会变窄。请将手指放到窄处，握住砂轮机以
方便操作。( 图 12)
○ 在首次加工材料或首次使用钻头时，请先进行试验砂磨以确定最佳速度，如
何握住砂轮机，以及如何将钻头抵住工件。
○ 如果没有取得预期结果，对电动工具施加更大压力也不会产生更好结果。倾
斜电动工具也不会提高加工性能。此时应调整旋转速度或更换钻头。
图 12
维护和检查
1. 检查附件
使用末端已磨损或损坏的钻头或心轴不仅会造成光面效果差，而且会对马达
施加不合理的张力，从而造成效率降低、设备损坏或人身伤害。
如果钻头或心轴已磨损或损坏，请进行更换。
000BookGP10DLChS.indb18000BookGP10DLChS.indb18 2017/04/1711:14:062017/04/1711:14:06

19
中文
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
3. 电动机的维护
电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水
沾湿。
4. 清理外部
电磨沾污时，用干软布或沾肥皂水的布擦拭。切勿使用氯溶液、汽油或稀释剂，
以免塑胶部分溶化。
5. 收藏
电磨应收藏于温度低于 40℃和小孩拿不到的地方。
注:
在电池长期存放（3 个月或更长）后务必给电池完全充电。如果长期存放后
使用，容量小的电池可能无法充电。
6. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于日立牌无线电动工具的重要通知 ：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电
池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们无
法保证我们无线电动工具的安全性和使用性能。
000BookGP10DLChS.indb19000BookGP10DLChS.indb19 2017/04/1711:14:062017/04/1711:14:06

20
中文
维修零部件一览表
8
1
2
3
4
5
6
7
9
10
11
12 13
14
501 502
503 504
000BookGP10DLChS.indb20000BookGP10DLChS.indb20 2017/04/1711:14:062017/04/1711:14:06
