Hitachi DH 14DL User manual

DH 18DL
使用说明书
Handling instructions
充电式锤钻
Cordless Rotary Hammer
DH 14DL •DH 14DMR
DH 18DL •DH 18DMR
保留备用
Keep for future reference
中 文
English
000Book_DH14DL_ChS.indb 1000Book_DH14DL_ChS.indb 1 2015/3/4 15:22:272015/3/4 15:22:27

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的
电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
目次
电动工具通用安全警告 .............................2
充电式锤钻使用安全警告..........................4
锂离子电池使用注意事项..........................5
符号.......................................................................6
规格.......................................................................6
标准附件.............................................................7
选购附件（分开销售） .................................8
用途....................................................................10
电池的拆卸／安装法.................................11
充电....................................................................11
作业之前..........................................................13
使用方法..........................................................15
润滑....................................................................19
维护和检查.....................................................19
维修零部件一览表......................................21
000Book_DH14DL_ChS.indb 2000Book_DH14DL_ChS.indb 2 2015/3/4 15:22:272015/3/4 15:22:27

3
中文
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到
疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
000Book_DH14DL_ChS.indb 3000Book_DH14DL_ChS.indb 3 2015/3/4 15:22:272015/3/4 15:22:27

4
中文
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起然烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
充电式锤钻使用安全警告
1. 戴好耳罩。
暴露在噪声中会引起听力损伤。
2. 使用随工具提供的辅助手柄。
操作失手会引起人身伤害。
3. 在墙壁、地板或天花板上钻孔时，应检查是否有埋设的电源线等。
4. 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
5. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会
将孔钻歪，甚至会造成危险。
6. 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的
身体健康。
7. 务请在 0℃～ 40℃的温度下进行充电。
000Book_DH14DL_ChS.indb 4000Book_DH14DL_ChS.indb 4 2015/3/4 15:22:272015/3/4 15:22:27

5
中文
温度低于 0℃将会导致充电过度，极其危险。电池不能在高于 40℃的温度下
充电。
最适合于充电的温度是 20 ～ 25℃。
8. 充电结束时，在下节电池充电之前，请先将充电器放置大约 15 分钟。
请不要连续充电两节电池以上。
9. 勿让杂质进入充电式电池连结口内。
10. 切勿拆卸充电式电池与充电器。
11. 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
12. 请勿将电池丢入火中。
电池受热将会爆炸。
13. 连续使用此装置时，装置可能过热，并导致电机和开关损坏。请将其闲置几
分钟。
14. 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。
15. 请勿使用耗竭了的电池，否则会损坏充电器。
16. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 和 2 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
000Book_DH14DL_ChS.indb 5000Book_DH14DL_ChS.indb 5 2015/3/4 15:22:272015/3/4 15:22:27

6
中文
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
阅读所有安全警告和所有指示。
规格
电动工具
型式 DH14DL DH14DMR DH18DL DH18DMR
无负荷速度
(减力/强力) 0 － 750 /min / 0 － 1500 /min
满载冲击率
(减力/强力) 0 － 3100 /min / 0 － 6200 /min
能力 钻孔
混凝土 16 mm
钢 铁 13 mm
木 材 18 mm
充电式电池
BCL1430:
Li-ion 14.4 V
（3.0 Ah
8 节电池）
EB14B:
Ni-cd 14.4 V
(2.0 Ah
10 节电池 )
EBM1830:
Li-ion 18 V
（3.0 Ah
10 节电池）
EB1820L:
Ni-cd 18 V
(2.0 Ah
13 节电池 )
重量 2.1 kg 2.4 kg 2.3 kg 2.6 kg
000Book_DH14DL_ChS.indb 6000Book_DH14DL_ChS.indb 6 2015/3/4 15:22:272015/3/4 15:22:27

7
中文
○ 使用木钻床钻孔时，请勿使用“减力”模式。否则，电机可能烧毁。
充电器
型式 UC18YG UC18YRL
充电电压 7.2 － 18 V 7.2 － 18 V
充电时间 2.0 Ah: Ni-cd 50 分 ×
3.0 Ah: Li-ion × 50 分
重量 0.3 kg 0.6 kg
所有的充电时间都很接近。实际的充电时间是可以改变的。
“×”表示没有用指定的充电器进行充电。

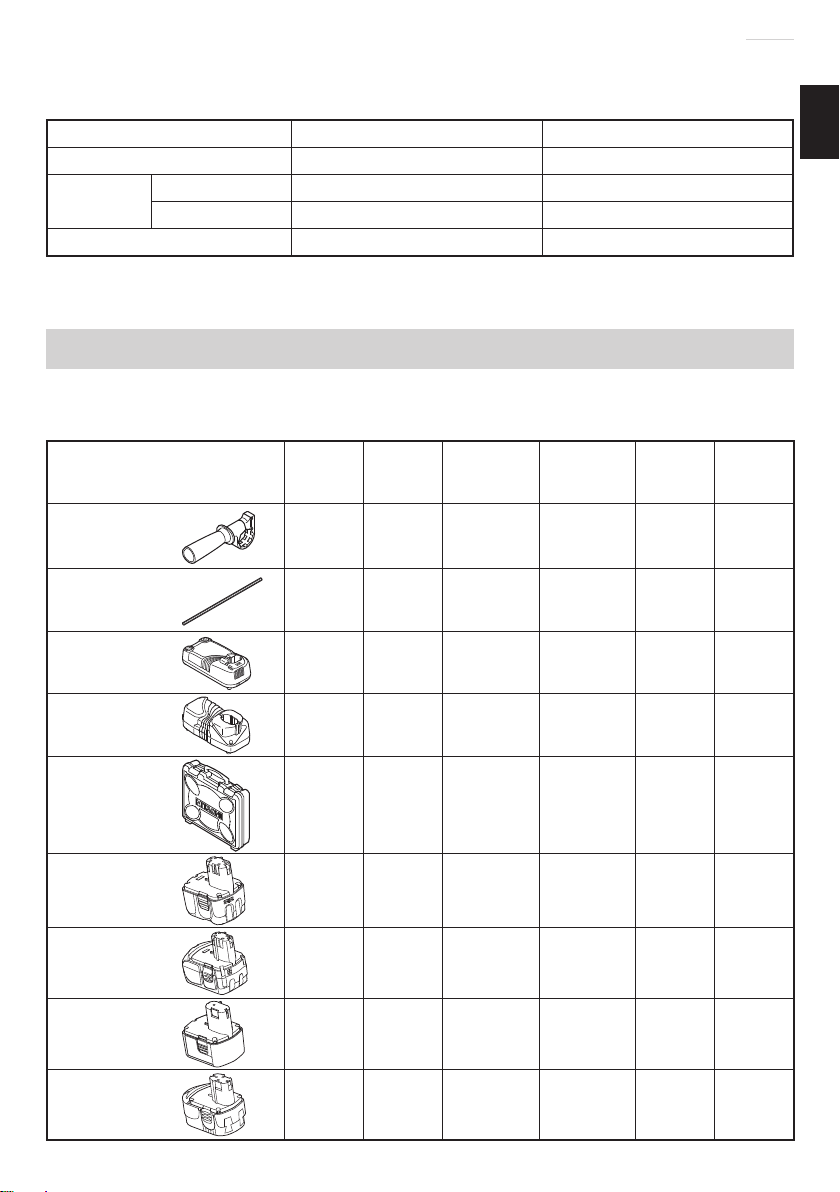

标准附件
DH14DL(2LRK)、DH18DL(2MRK)、DH14DMR(2BGK)、DH18DMR(2BLGK)、
DH14DL(NN) 和 DH18DL(NN) 的附件请参见以下列表。
DH14DL
(2LRK)
DH18DL
(2MRK)
DH14DMR
(2BGK)
DH18DMR
(2BLGK)
DH14DL
(NN)
DH18DL
(NN)
侧柄 11 1 1 11
深度计 11 1 1 11
充电器
（UC18YRL） 11 － －－－
充电器
(UC18YG) －－ 1 1 －－
塑料盒 11 1 1 －－
电池
(BCL1430) 2－ － － －－
电池
(EBM1830) －2 － － －－
电池
(EB14B) －－ 2 － －－
电池
(EB1820L) －－ － 2 －－
000Book_DH14DL_ChS.indb 7000Book_DH14DL_ChS.indb 7 2015/3/4 15:22:272015/3/4 15:22:27

8
中文
选购附件（分开销售）
1. 电池（BCL1430、EB14B、EBM1830、EB1820L）
EBM1830
为方便起见，最好准备一些备用电池。
000Book_DH14DL_ChS.indb 8000Book_DH14DL_ChS.indb 8 2015/3/4 15:22:282015/3/4 15:22:28

9
中文

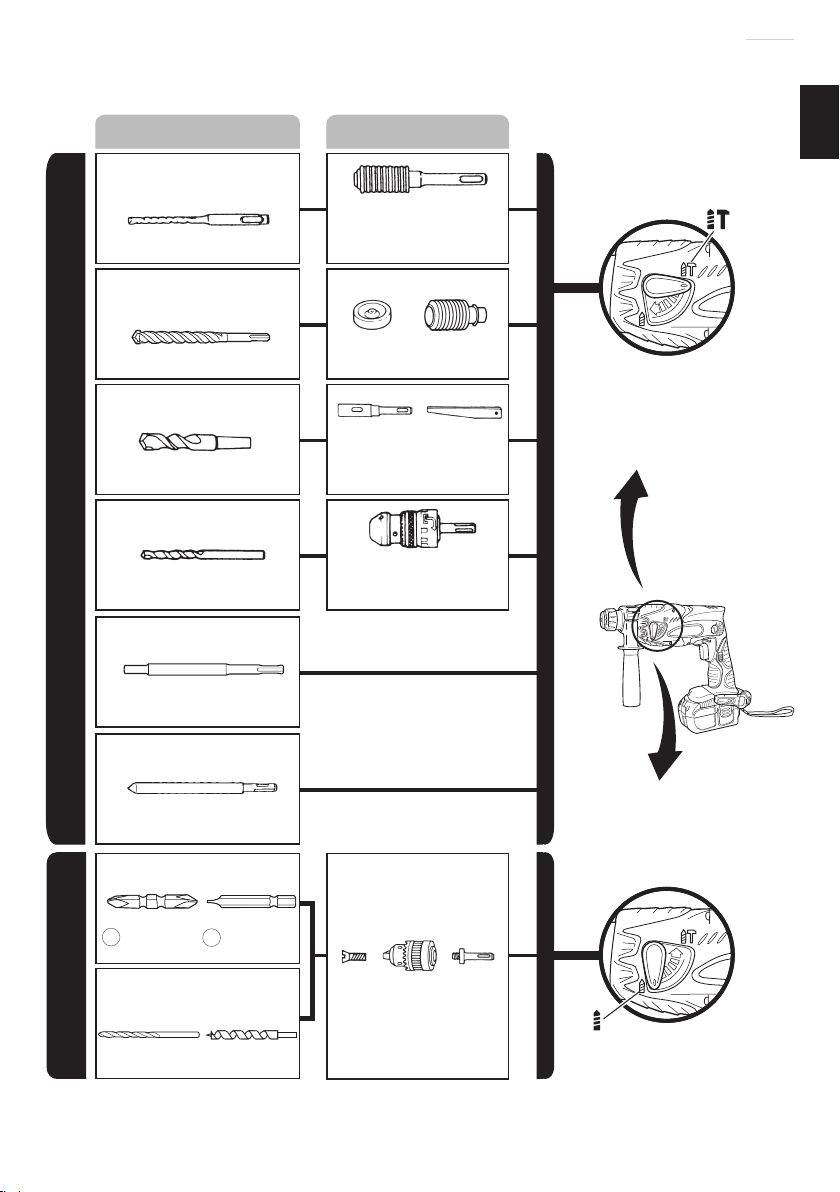

2. 工具和转接器
细杆转接器
(SDS-plus 柄 )
钻头（细杆）
⦁ 在混凝土或瓷砖
上钻孔
钻头（锥柄）
锥柄转
按器
楔子
⦁在混凝土上钻孔
⦁锚栓底座
锚栓底座转接器
卡盘转
接器
钻头卡盘
(13 VLRB-D)
专用
螺丝
⦁粉碎操作
旋转 + 锤击
⦁在混凝土或瓷砖
上钻孔
⦁钻锚孔
⦁在钢材或木材上
钻孔
钢材钻头 木材钻头
优势（圆形）
钻头
工具 转接器
面朝上作业时使用
仅旋转
（冲钻用直柄钻头） 13 mm 电锤卡盘
(SDS-plus 柄 )
防灰盖 灰尘收集
器 (B)
+
++
⦁传动螺丝
传动钻头 传动钻头
+
-
000Book_DH14DL_ChS.indb 9000Book_DH14DL_ChS.indb 9 2015/3/4 15:22:282015/3/4 15:22:28

10
中文
● 在混凝土或瓷砖上钻孔
钻头（细杆）
外径 整体长度 有效长度
3.4 mm 90 mm 45 mm
3.5 mm
两坑两槽钻头
外径 整体长度 有效长度
4.0 mm 110 mm 50 mm
5.0 mm 110 mm 50 mm
160 mm 100 mm
5.5 mm 110 mm 50 mm
6.5 mm 160 mm 100 mm
7.0 mm 160 mm 100 mm
8.0 mm 160 mm 100 mm
8.5 mm 160 mm 100 mm
9.0 mm 160 mm 100 mm
12.0 mm 166 mm 100 mm
260 mm 200 mm
12.7 mm 166 mm 100 mm
14.0 mm 166 mm 100 mm
15.0 mm 166 mm 100 mm
16.0 mm 166 mm 100 mm
260 mm 200 mm
● 钻锚孔 ● 锚栓底座
锥柄转接器
锥柄模式
锚栓底座转接器
锚栓尺寸
1 号莫氏锥柄 W 1/4”
A- 锥柄 W 5/16”
B- 锥柄 W 3/8”
用途
旋钻与锤钻 单纯旋钻
○ 钻开锚栓孔 ○ 对钢材或木材钻孔
○ 对混凝土钻孔 （与选购附件匹配使用）
○ 对瓷砖钻孔 ○ 旋紧机械螺丝、木螺丝
（与选购附件匹配使用）
000Book_DH14DL_ChS.indb 10000Book_DH14DL_ChS.indb 10 2015/3/4 15:22:282015/3/4 15:22:28

11
中文

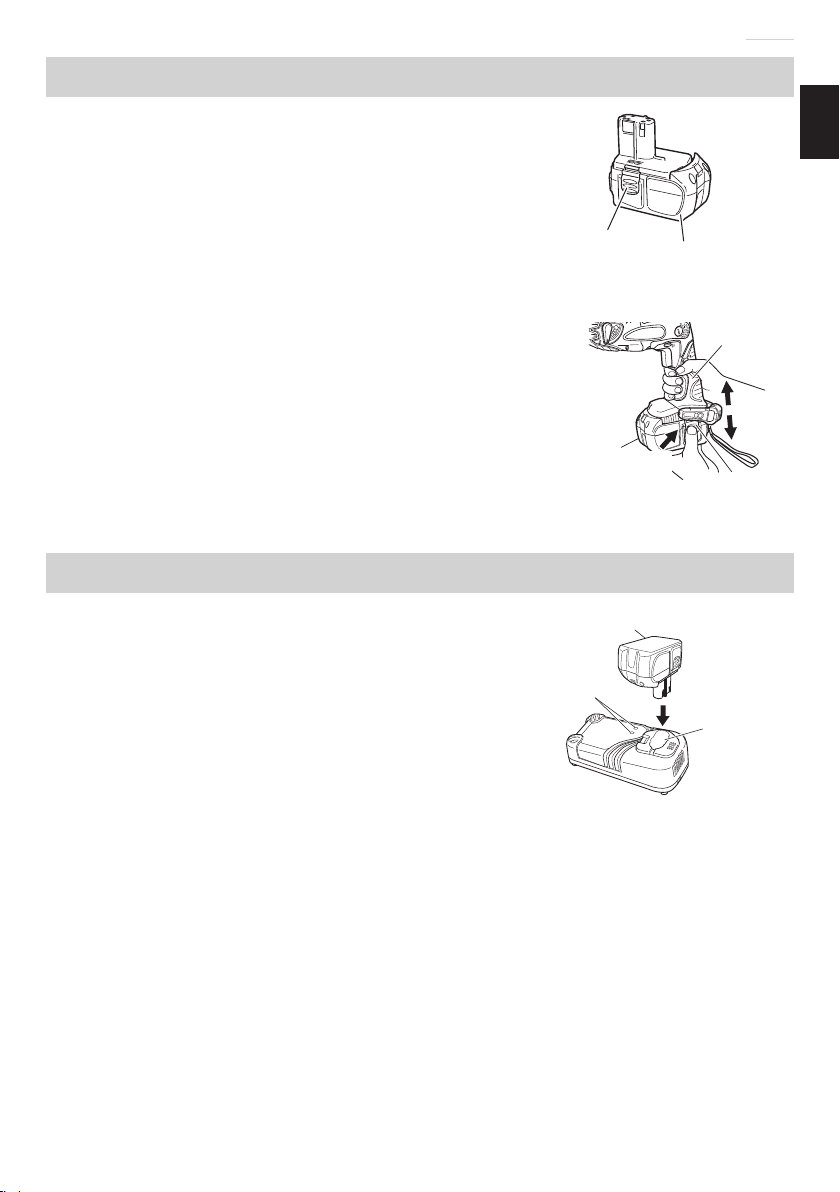

电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手，然后再推压电池插销
（2 个）以拆下电池（参照图 1 和图 2）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 2）。
充电
使用电动工具之前，请按照以下方法为电池充电。
1. 将充电器的电源线连接至电源插座
连接电源线时，充电器的指示灯将闪烁呈红
色（以 1 秒的间隔）。
2. 将电池装入充电器
将电池用力插入，直到电池接触到充电器盒
的底部。
注意！
若电池按相反方向插入，不仅无法进行充电，而且可能导致如充电器两端变
形等问题。
3. 充电
将电池插入充电器后，充电开始，并且，充电器上的指示灯将持续点亮呈红色。
电池完全充电后，指示灯将闪烁呈红色（以 1 秒的间隔）（参见第12页的
表 1）。
(1) 指示灯显示
根据充电器或充电式电池的情况，指示灯的显示如第 12 页的表 1 所示。
充电式电池
插销
图 1
充电式电池
把手
拉出
插入
插销
按
图 2
充电式电池
充电式电
池连接孔
插入
指示灯
图 3
000Book_DH14DL_ChS.indb 11000Book_DH14DL_ChS.indb 11 2015/3/4 15:22:292015/3/4 15:22:29

12
中文

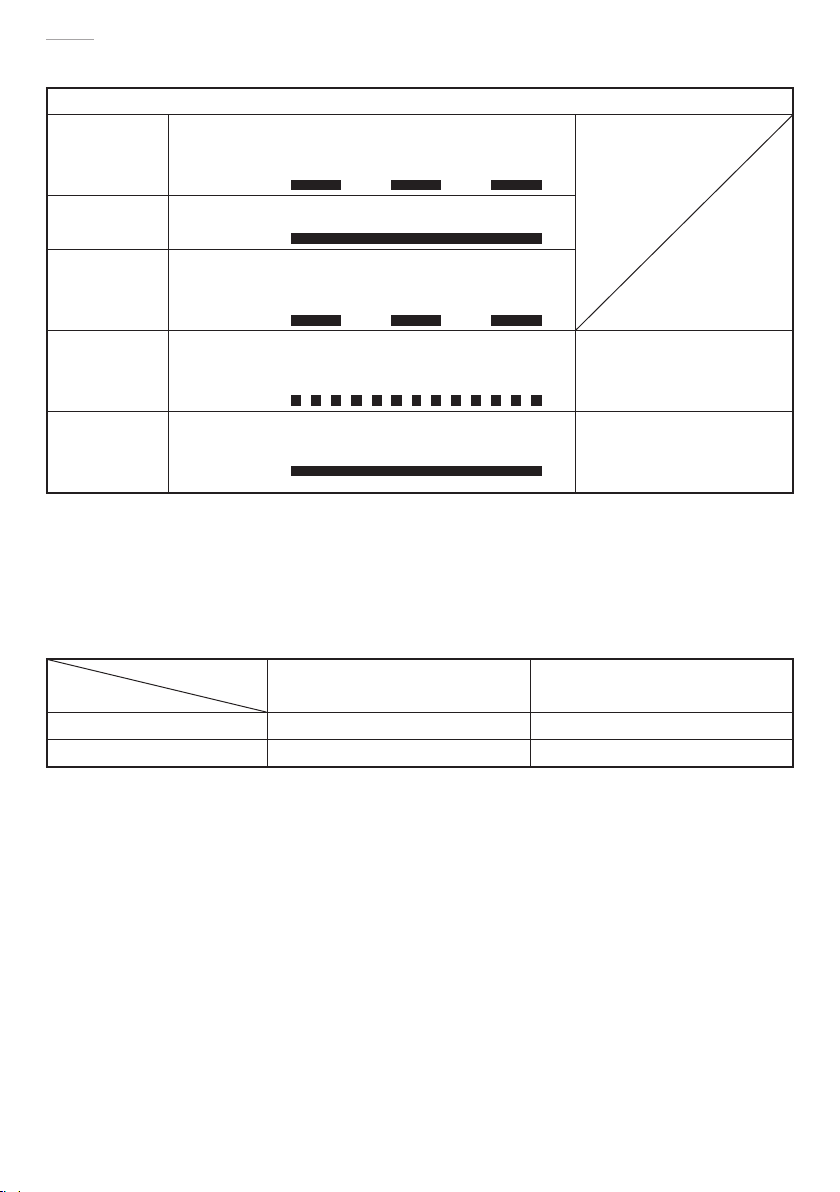

表 1
指示灯的显示
充电前 闪烁
（红色）
点亮 0.5 秒钟，不点亮
0.5 秒钟 ( 熄灭 0.5 秒钟 )
充电时 点亮
（红色）
连续点亮
充电完成 闪烁
（红色）
点亮 0.5 秒钟，不点亮
0.5 秒钟 ( 熄灭 0.5 秒钟 )
无法充电 闪动
（红色）
点亮 0.1 秒钟，不点亮
0.1 秒钟 ( 熄灭 0.1 秒钟 ) 电池或充电器有问题。
过热而等待 点亮
（绿色）
连续点亮 电池过热。无法充电
（电池冷却后开始进行
充电）。
注:
当等待冷却电池时，UC18YRL 通过冷却风扇使过热电池冷却
(2) 关于充电式电池的温度
充电式电池的温度如表 2 所示、在充电前应使已发热的电池冷却片刻。
表 2 电池的充电范围
充电器
充电电池 UC18YRL UC18YG
BCL1430、EBM1830 0℃ － 50℃ ×
EB14B、EB1820L × -5℃ － 60℃
4. 从电源插座拔下充电器的电源线
5. 握紧充电器并取出电池
注:
充电完成后，请先从充电器内取出电池，然后加以妥善保存。
注意！
○ 若在电池因长时间放置在受阳光直射的场所或刚使用后发热时进行充电，充
电器的指示灯点亮呈绿色。在此情况下，先将电池冷却后再开始充电。
○ 指示灯闪动呈红色时〔以 0.2 秒钟的间隔〕，请检查并取出充电器电池安装
孔内的任何异物。若无异物，则可能电池或充电器发生故障。请带去经授权
的维修中心检查。
○ 因内置的微机需要约 3 秒钟才能确认正用充电器进行充电的电池已被取出，
因此请待 3 秒钟后再重新插入电池继续充电。
000Book_DH14DL_ChS.indb 12000Book_DH14DL_ChS.indb 12 2015/3/4 15:22:292015/3/4 15:22:29

13
中文
关于新电池等的放电
因新的和长期未使用的充电式电池内部的化学物质无活性，故第一次和第二
次使用时其放电能力可能较低。这是暂时现象，这种电池充电 2 － 3 次后
即可恢复其充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
(2) 避免在高温环境中充电。
使用后充电式电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
作业之前
1. 安装钻头（图 4 、5）
注意！
为避免意外事故，请务必关闭开关。
注:
当使用钻头等工具时，请务必使用本公司原
装配件。
(1) 清洁钻头柄。
(2) 旋转钻头将其插入钻头夹盘直至插锁插紧。
（图 4）
在钻头安装时，无需调节夹卡。
(3) 拉钻头以检查是否完全插紧。
(4) 卸下钻头时，首先请按箭头所示方向将夹卡
完全拉出，然后将钻头从夹卡上拉下。
2. 确认电池安装正确
3. 安装集尘杯和集尘器（B）（选购附件）
（图 6、第 14 页的图 7）
使用电动锤钻进行头上工作时，请装上集尘杯
和集尘器（B），以减少灰尘的掉下，便于操作。
○ 集尘杯的安装方法
请按照图 6 所示方法，将集尘杯装在钻头上
使用。
使用粗径钻头时，请用本电动锤钻将集尘杯的
中心孔开大。
钻头 SDS-plus
长柄部
前帽 夹卡
图 4
钻头 SDS-plus
长柄部 夹卡
图 5
防尘杯
图 6
000Book_DH14DL_ChS.indb 13000Book_DH14DL_ChS.indb 13 2015/3/4 15:22:292015/3/4 15:22:29

14
中文

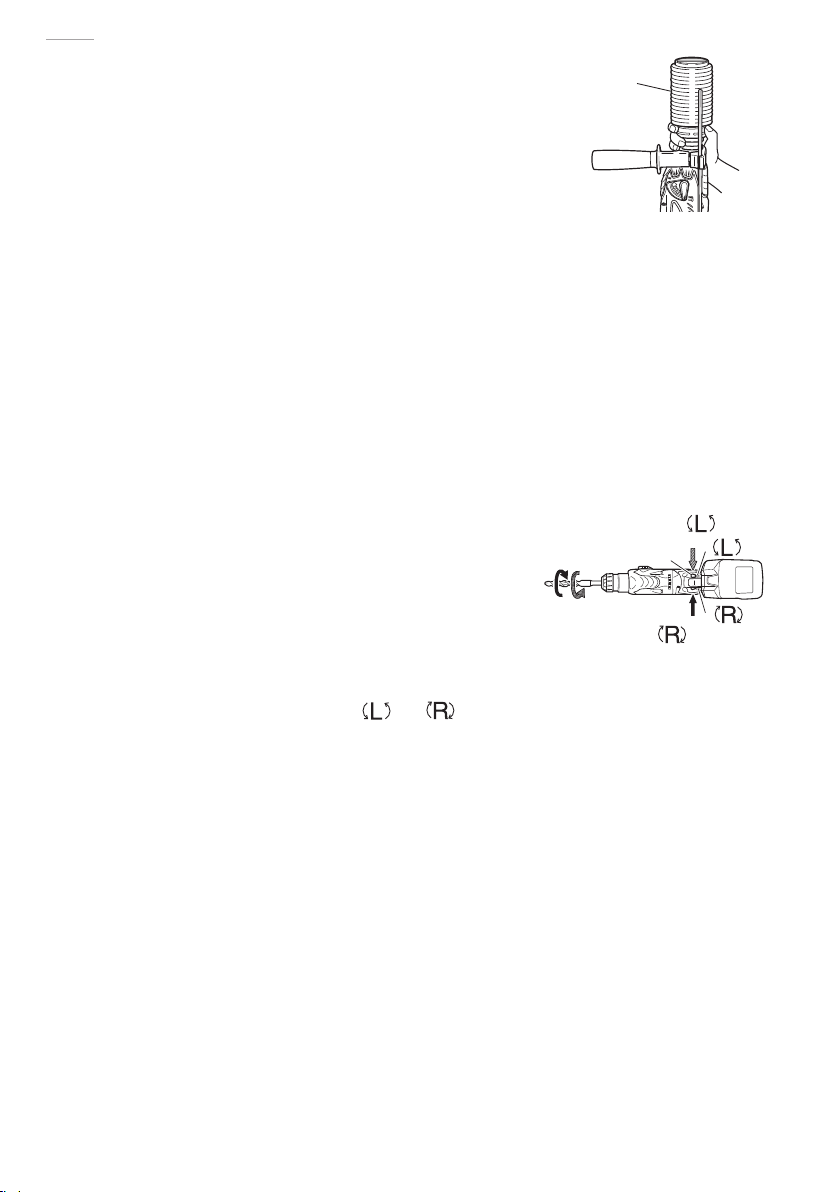

○ 集尘器（B）的安装方法
使用集尘器 (B）时，请将集尘器（B）与
夹卡上的槽对准后，将集尘器（B）从钻头
的顶端插进去（图 7）。
注意！
○ 集尘杯和集尘器（B）是专门用於混凝土的
钻孔，请勿用於金属、木材的钻孔。
○ 请将集尘器（B）完全插入主机的夹盘部。
○ 当集尘器（B）与混凝土表面有一段距离的状态下，打开电动锤钻开关进行工
作时，集尘器（B）会跟钻头同时旋转。因此，请务必将集尘杯紧压在混凝
土表面上后再打开开关进行钻孔工作。（如将集尘器（B）用於全长 190 mm
以上的钻头时，集尘器（B）便无法贴紧混凝土表面而旋转。因此，请将集
尘器（B）与全长 166 mm，160 mm, 110 mm 的钻头配套使用。）
○ 每钻 2 ～ 3 个孔后，请将粉尘丢掉。
○ 更换钻头时，请卸下集尘器（B）以后再进行。
4. 选择螺丝钻头
为了避免螺丝头或钻头被损坏，旋螺丝时
一定要使用与螺丝直径相配的钻头。
5. 确认钻头的旋转方向（图 8）
按下按钮的 R 侧，钻头便以顺时针方向（从
背面观看时）旋转。
按下按钮的 L 侧，钻头则以你时针方向旋
转。（请参照图 8）（机身上有 和 标志）
注意！
在电动工具运转期间，无法切换按钮。要切换按钮时，先停止电动工具运转，
然后再设定按钮。
集尘杯
（B）
图 7
按钮
正向旋转
反向旋转
按 侧
标示
按 侧
标示
图 8
000Book_DH14DL_ChS.indb 14000Book_DH14DL_ChS.indb 14 2015/3/4 15:22:292015/3/4 15:22:29

15
中文
6. 连续钻孔

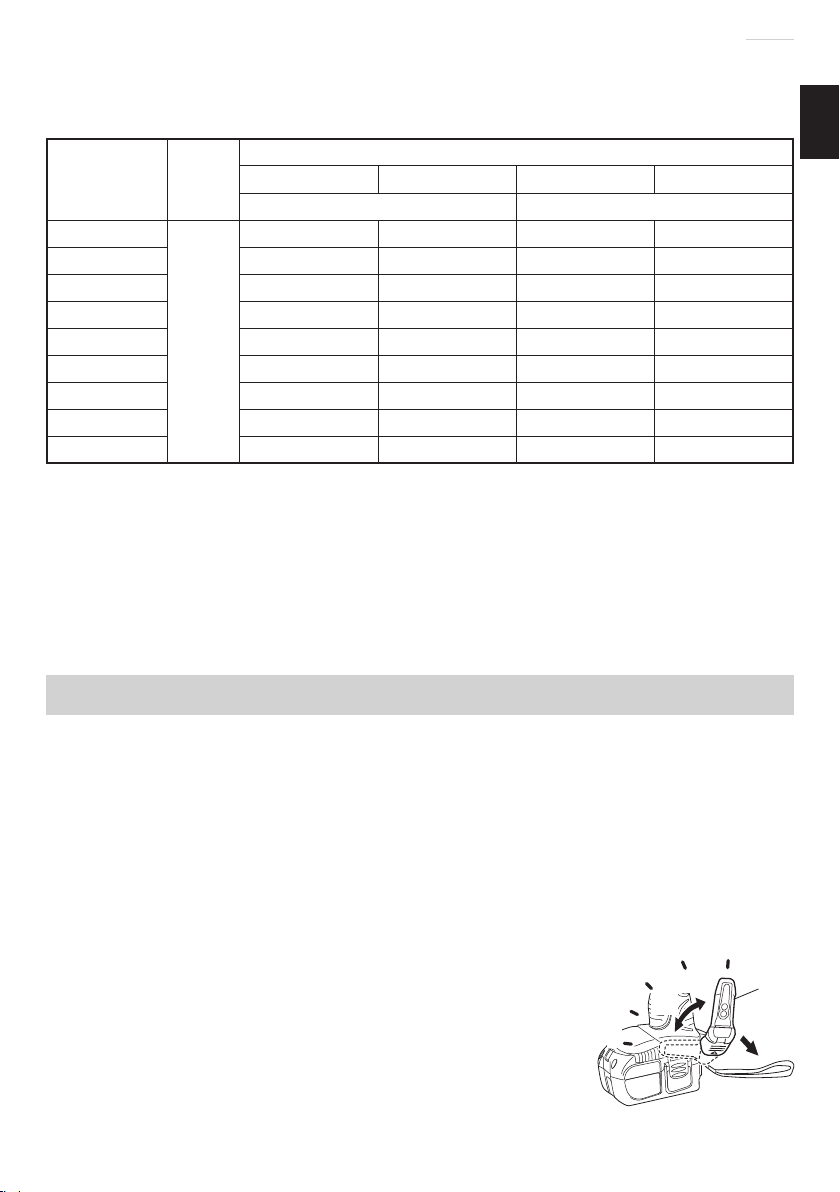

表 3 中列出了一次充电后在混凝土上可以钻的孔数。
表 3
钻头直径
(mm)
深度
(mm)
可能的连续钻孔数（孔）
DH14DL DH18DL DH14DMR DH18DMR
3.0 Ah 电池 2.0 Ah 电池
*3.5
30
65 110 43 73
4 98 122 65 81
5 80 113 53 75
6 72 105 48 70
8 55773751
10 48 64 32 43
12 41 57 27 38
14 34 47 23 31
16 22 32 15 21
* 小直径钻头使用转换器。
这些数据仅供参考。可钻孔数因所用钻头锐利度或被钻混凝土具体状况不同而
存在差异。
注意！
连续使用此装置时，装置可能过热，并导致电机和开关损坏。请将其闲置约
15 分钟。
使用方法
注意！
○ 使用装有标灯的挂钩时，千万注意不要让主要设备掉落。如果工具掉落，则
有发生事故的危险。
○ 在用腰带上悬挂的装有标灯的挂钩携带工具主体时，请不要在工具主体上装
配除菲利浦刀头以外的尖头工具。
如果在腰带上悬挂带有尖头部件（如钻头）的设备，可能会造成伤害。
1. 使用轻便挂钩
可将轻便挂钩安装在左侧或右侧，并可在 0 度和 80
度之间分 5 级调节角度。
(1) 操作挂钩。
(a) 按箭头方向（A）朝身边拉出挂钩，并按箭头方
向（B）转动。（图 9）
(b) 可分 5 级调节角度（0°，20°，40°，60°，80°）。
请将挂钩调节到操作所需的位置。
4
3
2
5
(A)
(B)
1
钩
图 9
000Book_DH14DL_ChS.indb 15000Book_DH14DL_ChS.indb 15 2015/3/4 15:22:292015/3/4 15:22:29

16
中文

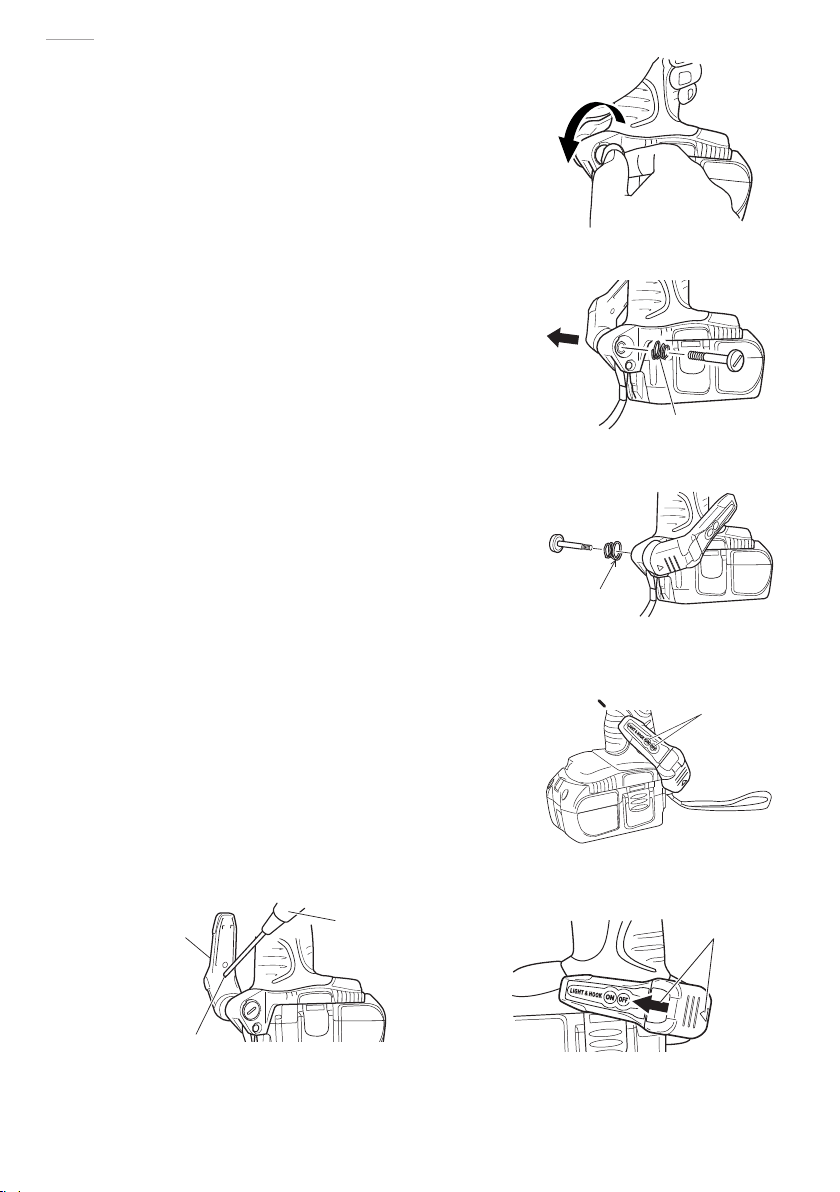

(2) 切换挂钩位置。
注意！
不完整地安装挂钩可能会在使用时导致伤
害。
(a) 紧紧抓住主机并用槽头螺丝刀或硬币取
下螺钉。（图 10）
(b) 取下挂钩和弹簧。（图 11）
(c) 将挂钩和弹簧安装在另一侧并用螺钉
固定。（图 12）
注:
请注意弹簧的方向。请按较大直径朝外的
方向安装弹簧。（图 12）
(3) 使用辅助灯
(a) 按下开关可关闭灯。如果忘记关灯，
15 分钟后灯会自动熄灭。
(b) 可在挂钩位置1－5范围内调整照明方
向。（图 13）
○ 照明时间
AAAA 锰电池 ：大约 15 小时。
AAAA 硷性电池 ：大约 30 小时。
注意！
切勿直视辅助灯，否则会伤害眼睛。
(4) 更换电池
(a) 使用十字螺丝起子（1 号）松开挂钩螺
钉。（图 14）
按照箭头方向推开挂钩盖。（图 15）
图 10
弹簧
图 11
较大直径
向后
图 12
开关
图 13
钩十字螺丝刀
螺丝
图 14
箭头
图 15
000Book_DH14DL_ChS.indb 16000Book_DH14DL_ChS.indb 16 2015/3/4 15:22:292015/3/4 15:22:29

17
中文
(b) 取出旧电池，装入新电池。根据挂钩
指示正确安放正极（+）与负极（-）。
（图 16）
(c) 将挂钩主体上的缺口与挂钩盖上的凸
起对齐，依图15中的箭头相反的方
向按下挂钩盖，并旋紧螺钉。
使用市售 AAAA 电池。（1.5 V）
注:
切勿过度旋紧螺钉，否则会损坏螺钉的螺
纹。
注意！
○ 不遵守以下事项会导致电池泄漏、生锈或
发生故障。
正确放置电池正极（+）与负极（-）。
一次更换两节电池，切勿混合使用新旧电
池。
即时取出耗尽的电池。
○ 切勿将电池与一般垃圾一起丢弃，切勿将
电池放入火中。
○ 将电池放在儿童不能触及的地方。
○ 根据电池规格与说明正确使用电池。
2. 开关操作
○ 按开关搬钮器，电动工具开始转动。松开开关搬钮器，电动工具则停止转动。
○ 电锤的转速可通过改变开关搬钮器的扳动程度来控制。轻微扳动时，速度低；
扳动程度加大时，速度提高。
○ 松开开关搬钮器时，制动器起作用，从而立即停止。
3. 旋钻＋锤钻
沿着 “”标记方向将变速杆转到底，以设置“旋转 + 捶打”。
(1) 安装钻头。
(2) 将钻头尖端放在钻孔位置，然后拉动触发开关。（图 17）
(3) 使用电动锤钻进行作业时，不需要用力推压。只要稍加按压，让钻碎的粉尘
徐徐排即可。
注意！
钻头碰到建筑物的钢筋时会立即停止转动。但电动锤钻又将随即转动（如
图 18），因此，必需握紧侧柄和操作柄。
钩
钩盖
凹口
凹口 凸起
AAAA
电池
凸起
图 16
选择杆
“ ”标记
“”标记
图 17
图 18
000Book_DH14DL_ChS.indb 17000Book_DH14DL_ChS.indb 17 2015/3/4 15:22:292015/3/4 15:22:29

18
中文
4. 旋钻
沿着“”标记方向将变速杆转到底，以设
置 “只旋转”。（第 17 页的图 17）
如要使用可选的钻头卡盘或卡盘转换器在
木质或金属材料上钻孔，请按如下说明进
行操作。

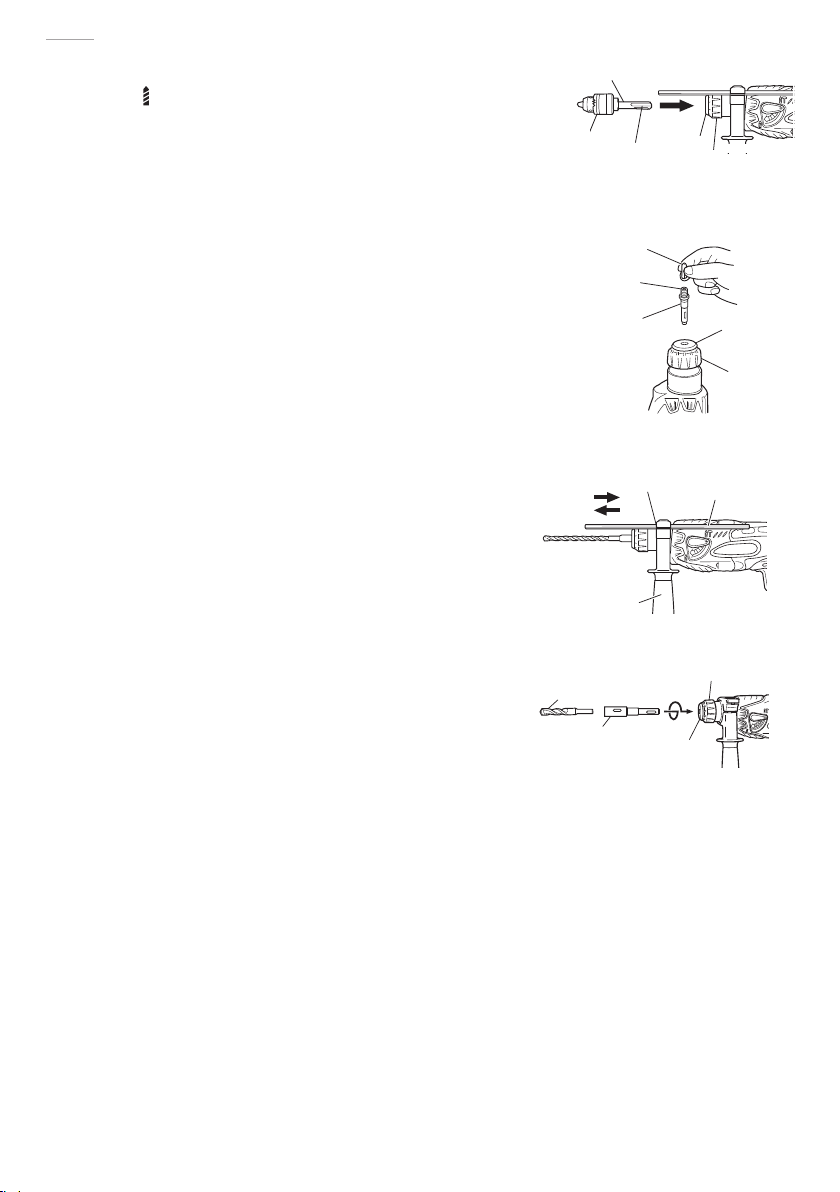

安装钻头夹盘和夹盘附加器∶（图 19）
(1) 将钻头夹盘装配在夹盘附加器上。
(2) SDS-plus 长柄与钻头相同。因此，装配
SDS-plus 长柄时，请参照“安装钻头”处
的说明。
注意！
○ 过分用力不仅无助於作业，而且会损坏钻
头的刃尖，缩短钻头的寿命。
○ 从钻孔中抽出钻头时，电动锤钻可能会折
断，所以抽出时必须小心。
○ 装有钻头夹盘和夹盘附加器时，不要在旋
钻加锤击的功能下使用电动锤钻，这会严
重缩短机器各个部件的寿命。
5. 旋机械螺丝时（图 20）
(1) 选择适当的钻头。
如果可能的话，请尽量使用十字头螺丝，
因为钻头很容易滑出一字头螺丝的槽。
(2) 拧紧木螺丝
在拧紧木螺丝之前，在木板上开适当的先
导孔，然后把钻头放入螺丝头部的槽内，
缓缓地将螺丝旋进孔内。
注意！
在为木螺丝准备先导孔时，应特别注意木板的硬度。如果孔极小或极浅，用
较大的力将螺丝旋进孔的话，有时会损坏木螺丝的螺纹。
6. 使用深度计（图 21）
(1) 旋松侧柄的圆头螺丝，把深度计插进侧柄上的安装孔。
(2) 按孔深调节深度计的位置，然后旋紧圆头螺钉。
7. 钻头（锥柄）和锥柄附加器的使用
(1) 把锥柄附加器安装在电动锤钻上。（图 22）
(2) 把钻头（锤柄）安装在锤柄附加器上。（图 22）
SDS-plus
长柄部
钻头
夹盘
夹盘附加器
夹卡
图 19
前帽
前帽
夹盘附加器
螺丝钻头
夹紧器
夹卡
图 20
深度计
安装孔
侧柄
图 21
钻头
前帽
夹卡
锥柄附加器
图 22
000Book_DH14DL_ChS.indb 18000Book_DH14DL_ChS.indb 18 2015/3/4 15:22:292015/3/4 15:22:29

19
中文
(3) 接通开关，按预定深度钻开一个孔口。
(4) 拆卸钻头（锤柄）时，可将制销插入锥柄附
加器的缝隙，把钻头放在台座上，用锥子敲
打制销头部。（图 23）
8. 切换“减力”和“强力”模式
锤子的锤打力可根据具体用途通过操作开关
按钮来增大或减小，见图 24。
根据具体用途调节作用力。
(1) “减力”模式 ... 减小捶打力
这可防止直径小于 4.3 mm 的细钻头弯曲或
折断。
(2) “强力”模式 ... 增大捶打力
○ 当所用钻头的直径超过 4 mm 时，这可提高
钻孔速度和效率。
○ 这可用于在木材和金属上钻孔。
注意！
请勿使用“减力”模式在木材上钻孔。
由于电压低，电机容易被锁定而造成烧毁。
润滑
此一电动锤钻应使用低粘度滑脂。这样，可长时间使用而无需更换滑脂。若滑
脂因螺钉松开而漏泄，应与最邻近的服务站联系，商询更换事宜。
如果在滑脂缺少的状态下继续使用，电动锤钻就会损坏，并因而缩短使用寿命。
注意！
此锤钻必需使用指定的滑脂（FG-6A），切不可随便使用其他滑脂，以免发生
各种不利影响。具体上，请商询服务站加以确认。
维护和检查
1. 检查工具
由于使用已经钝化的工具会降低效率并可能引起马达故障，因此一旦注意到
磨损情况，就应及早磨快或更换工具。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否
则会导致严重的事故。
3. 马达维护
马达线圈是电动工具的「心脏」。
注意不要损坏线圈及 / 或不要使线圈沾上油或水。
锥柄附加器
制销
台座
图 23
变速
开关
“强力”
模式
“减力”
模式
图 24
000Book_DH14DL_ChS.indb 19000Book_DH14DL_ChS.indb 19 2015/3/4 15:22:292015/3/4 15:22:29

20
中文

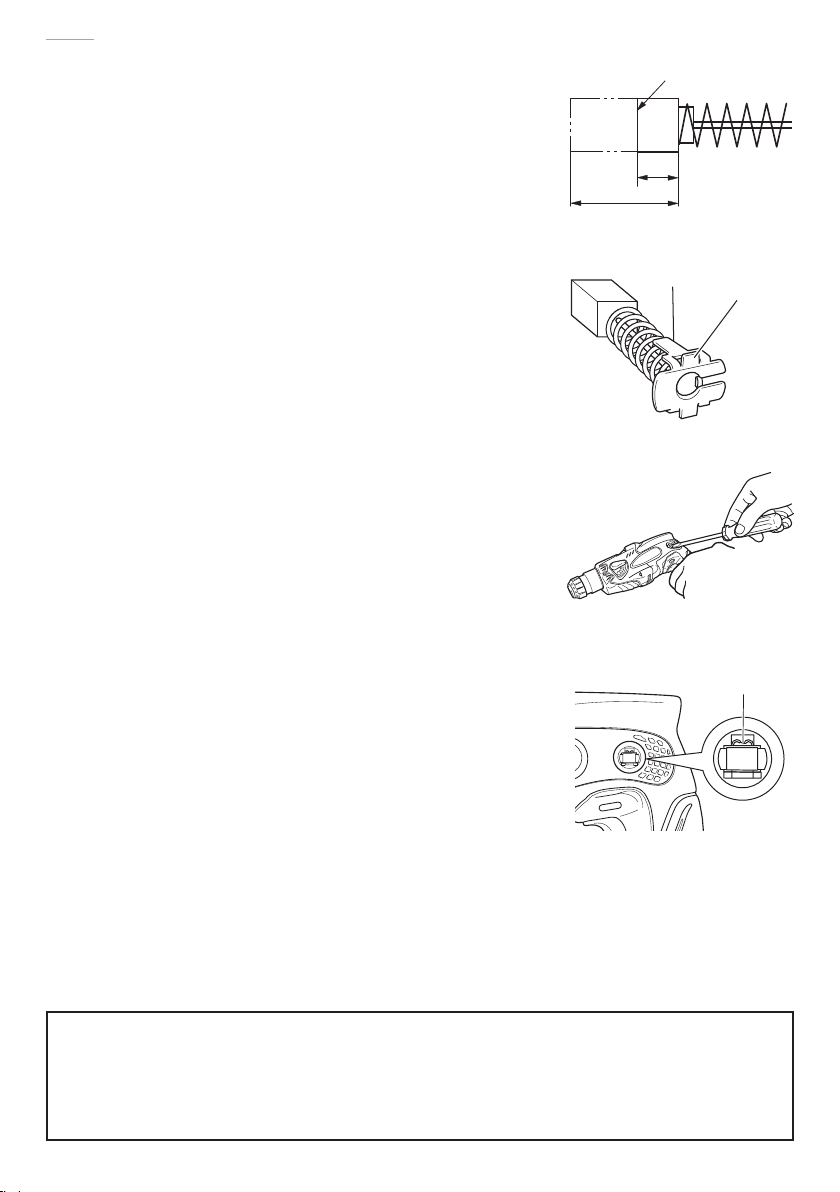

4. 检查炭刷（图 25）
马达中使用炭刷，炭刷是消耗零件。炭刷过度磨
损会导致马达故障，所以炭刷磨损或接近“磨损
极限”时要立即更换。另外，要保持炭刷清洁，
并保证其能在炭刷支架内自由滑动。
注:
更换炭刷时务必使用日立牌炭刷（代码号码
328481）。
5. 更换炭刷
首先卸下刷盖，然后使用槽头螺丝起子等勾住炭
刷的凸起，将炭刷取出，如图 27 所示。
安装炭刷时，调整炭刷方向，使炭刷刷爪对准刷
管外部的接触凸起。然后将炭刷推入，如图 28
所示。最后安装刷盖。
注意！
一定要将炭刷刷爪插入刷管外部的接触凸起。（可
插入两个刷爪中的任何一个。）
一定要小心执行此步骤，任何错误都会导致炭刷
刷爪变形，并可能造成马达提早出现故障。
6. 清理外部
电动工具沾污时，用干软布或沾肥皂水的布擦拭。
切勿使用氯溶液、汽油或稀释剂，以免塑胶部分
溶化。
7. 收藏
电动工具应收藏于温度低于 40℃和小孩拿不到
的地方。
8. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。
当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给
经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
关于日立牌无线电动工具的重要通知 ：
请确保始终使用我们指定的正版电池。如果使用我们指定以外的电池，或对电
池进行拆卸和改动（例如拆卸和更换电池组件或其他内部部件），那么我们无
法保证我们无线电动工具的安全性和使用性能。
刷管外侧
接触部位
图 28
3mm
9.5mm
图 25
磨损极限
图 27
炭刷号 炭刷凸起
图 26
000Book_DH14DL_ChS.indb 20000Book_DH14DL_ChS.indb 20 2015/3/4 15:22:292015/3/4 15:22:29
