Hitachi DH 28PBY User manual

Rotary Hammer
Martillo perforador
Martelo perfurador
Read through carefully and understand these instructions before use.
Leer
cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
Handling instructions
Instrucciones de manejo
Instruções de uso
DH 24PG •DH 26PB •DH 28PBY
DH28PBY
000Cover_DH24PG_SA 4/18/13, 12:051

2
3
4
5
6
7
4
8
9
8
9
124
4
6
3
5
7
21
8
00Table_DH24PG_SA 4/18/13, 12:072

3
A2
34
0
134
E
F
G
H
I
H
J
B
C
D
3
4
K
L
M
K
N
O
P
12
14
11
13
15
109
16
00Table_DH24PG_SA 4/18/13, 12:073

4
L
English Español Português
1
2
3
4
5
6
7
8
9
0
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P

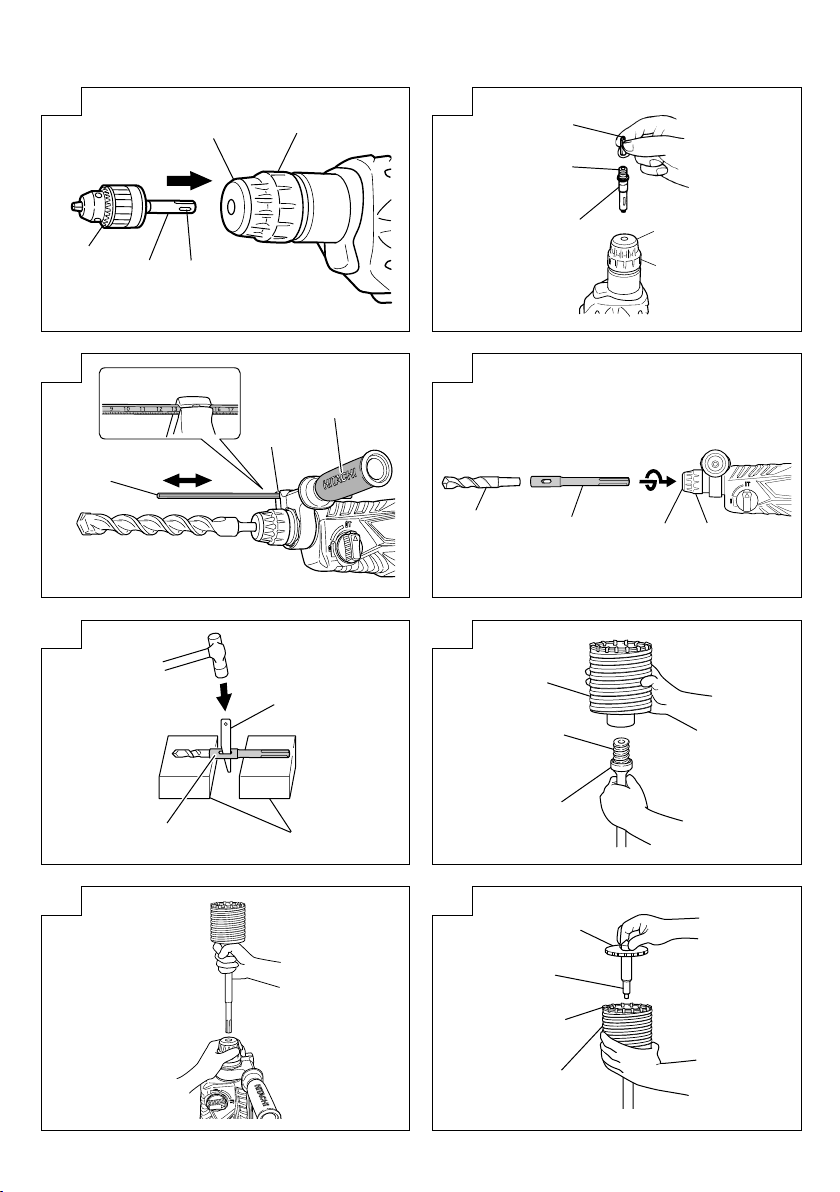

1817
Drill bit
Part of SDS-plus shank
Front cap
Grip
Dust cup
Dust collector (B)
Push button
Change lever
Push button
Drill chuck
Chuck adapter
Chuck adapter (D)
Bit
Socket
Side handle
Depth gauge
Mounting hole
Taper shank adapter
Cotter
Rest
Core bit
Core bit shank
Thread
Center pin
Guide plate
Core bit tip
Broca
Cabo de peça SDS-plus
Tampa da frente
Mordente
Receptáculo para poeira
Coletor de poeira (B)
Botão de pressão
Seletor
Botão de pressão
Mandril
Adaptador do mandril
Adaptador do mandril (D)
Palhetão
Encaixe
Empunhadura lateral
Sonda
Orifício de montagem
Adaptador de cabo cônico
Cavilha
Suporte
Coroa
Cabo de coroa
Rosca
Pino central
Placa-guia
Cabo da coroa
Broca
Parte delSDS más vástago
Cubierta frontal
Sujetador
Capa de polvo
Colector de polvo (B)
Tecla
Palanquita selectora
Tecla
Portabrocas
Adaptador del portabrocas
Adaptador (D) del portabrocas
Broca
Cubo
Mango lateral
Calibre de profundidad
Agujero de montaje
Adaptador de la espiga ahusada
Chaveta
Apoyo
Barrena tubular
Espiga de la barrena tubular
Rosca
Pasador central
Placa guía
Punta de barrena tubular
00Table_DH24PG_SA 4/18/13, 12:074

5
English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while operating
a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed (grounded)
power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded surfaces,
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or moving
parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use common
sense when operating a power tool.
Do not use a power tool while you are tired or under
the influence of drugs, alcohol or medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always wear eye
protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure the switch is
in the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before turning
the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and balance
at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts.
Loose clothes, jewellery or long hair can be caught
in moving parts.
g) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used.
Use of dust collection can reduce dust related hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct power
tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool's
operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc. in
accordance with these instructions, taking into
account the working conditions and the work to be
performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
5) Service
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach of children and
infirm persons.
01Eng_DH24PG_SA 4/18/13, 12:085

6
English
SPECIFICATIONS
* Be sure to check the nameplate on product as it is subject to change by areas.
STANDARD ACCESSORIES
(1) Plastic case .................................................................. 1
(2) Side handle ................................................................. 1
(3) Depth gauge ............................................................... 1
Standard accessories are subject to change without
notice.
ROTARY HAMMER SAFETY WARNINGS
1. Wear ear protectors
Exposure to noise can cause hearing loss.
2. Use auxiliary handle(s), if supplied with the tool.
Loss of control can cause personal injury.
3. Hold power tool by insulated gripping surfaces,
when performing an operation where the cutting
accessory may contact hidden wiring or its own
cord. Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live"
and could give the operator an electric shock.
4. Do not touch the bit during or immediately after
operation. The bit becomes very hot during
operation and could cause serious burns.
5. Before starting to break, chip or drill into a wall,
floor or ceiling, thoroughly confirm that such items
as electric cables or conduits are not buried inside.
6. Always hold the body handle and side handle of
the power tool firmly. Otherwise the counterforce
produced may result in inaccurate and even
dangerous operation.
7. Wear a dust mask
Do not inhale the harmful dusts generated in drilling
or chiseling operation. The dust can endanger the
health of yourself and bystanders.
Model DH24PG DH26PB DH28PBY
Voltage (by areas)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V)
Power Input* 730 W 830 W 850 W
No-load speed* 0 – 1050 /min 0 – 1100 /min
Full-load impact rate 0 – 3950 /min 0 – 4300 /min
Capacity: concrete 3.4 – 24 mm 3.4 – 26 mm 3.4 – 28 mm
steel 13 mm 13 mm 13 mm
wood 32 mm 32 mm 32 mm
Weight (without cord and side handle) 2.7 kg 2.8 kg 2.9 kg
01Eng_DH24PG_SA 4/18/13, 12:086

7
English

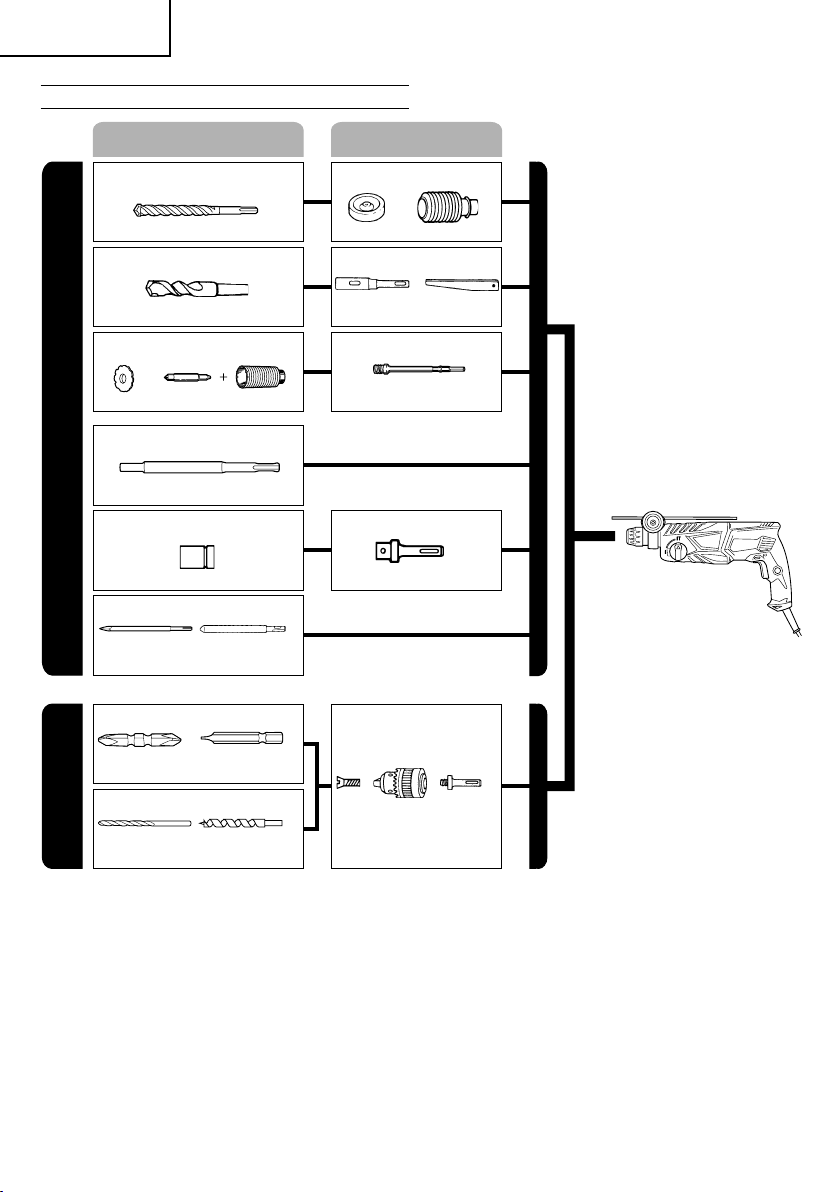

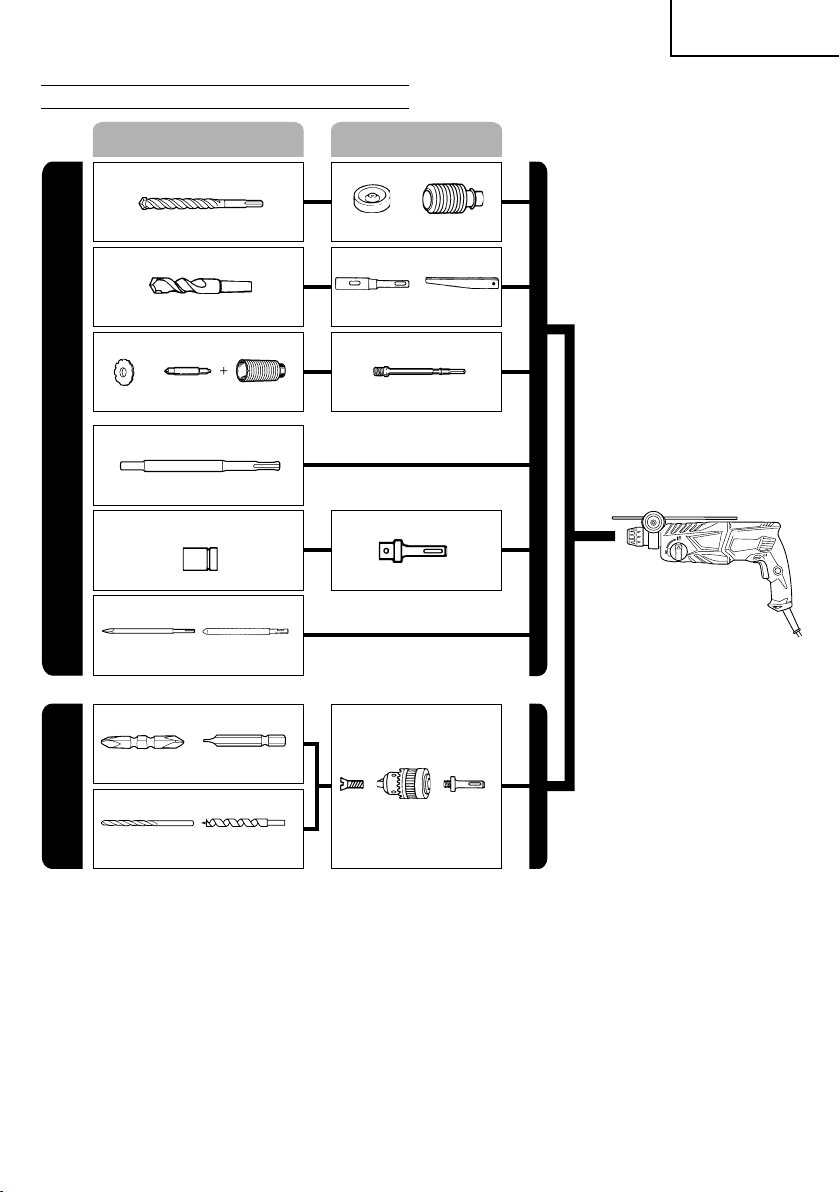

OPTIONAL ACCESSORIES (sold separately)
Drill bit
䢇 Drilling holes in concrete or tile
+
Taper shank
adapter
Cotter
Guide plate Center pin Core bit Core bit shank
䢇Large hole boring
䢇Anchor setting
Anchor setting adapter
䢇Bolt placing operation with
Chemical Anchor
Chemical anchor adapter
+ +
Chuck
adapter
Drill chuck
(13 VLRB-D)
Special
screw
䢇Demolishing operation
Dust cup Dust collector (B)
Rotation only Rotation + Hammering
䢇Drilling anchor holes
䢇Driving screws
䢇Drilling in steel or wood
,Driver bit -Driver bit
Drill bit for steel Drill bit for
wood
Hexagon socket
Bull point
(Square type)
Bull point
(Round type)
Drill bit (Taper shank)
Tool Adapters
Use on jobs facing upwards
01Eng_DH24PG_SA 4/18/13, 12:087

8
English
䢇Drilling holes in concrete or tile
Drill bit (slender shaft)
Outer dia. Overall length Effective length
3.4 mm 90 mm 45 mm
3.5 mm
Taper shank adapter
Taper mode
Morse taper No.1
Morse taper No.2
A-Taper
B-taper
䢇Drilling anchor holes
Core bit Center pin Core bit shank
Outer dia. Overall length
25 mm* Not applicable
29 mm*
32 mm 105 mm
35 mm (A) 300 mm
38 mm
45 mm (B) 300 mm
50 mm
䢇Large hole boring
Anchor setting adapter
Anchor size
W 1/4”
W 5/16”
W 3/8”
W 1/2”
W 5/8”
䢇Anchor setting
Optional accessories are subject to change without notice.
* Without guide plate
SDS-plus Drill bit
Outer dia. Overall length Effective length
4.0 mm 110 mm 49 mm
5.0 mm 110 mm 49 mm
160 mm 99 mm
5.5 mm 110 mm 50 mm
6.0 mm 110 mm 50 mm
160 mm 100 mm
6.4 mm 160 mm 100 mm
6.5 mm 160 mm 100 mm
7.0 mm 160 mm 100 mm
7.5 mm 160 mm 100 mm
8.0 mm 160 mm 100 mm
8.5 mm 160 mm 100 mm
9.0 mm 160 mm 100 mm
9.5 mm 160 mm 100 mm
10.0 mm 160 mm 100 mm
260 mm 200 mm
10.5 mm 160 mm 100 mm
260 mm 200 mm
11.0 mm 160 mm 100 mm
12.0 mm 160 mm 88 mm
260 mm 187 mm
12.5 mm 160 mm 88 mm
260 mm 187 mm
12.7 mm 160 mm 88 mm
260 mm 187 mm
13.0 mm 160 mm 87 mm
14.0 mm 160 mm 87 mm
14.3 mm 160 mm 87 mm
260 mm 186 mm
14.5 mm 160 mm 87 mm
260 mm 186 mm
15.0 mm 160 mm 85 mm
16.0 mm 160 mm 85 mm
260 mm 186 mm
16.5 mm 160 mm 85 mm
17.0 mm 160 mm 85 mm
260 mm 185 mm
17.5 mm 160 mm 90 mm
260 mm 185 mm
18.0 mm 160 mm 85 mm
19.0 mm 260 mm 185 mm
20.0 mm 260 mm 175 mm
22.0 mm 260 mm 175 mm
24.0 mm 250 mm 173 mm
25.0 mm 450 mm 375 mm
01Eng_DH24PG_SA 4/18/13, 12:088

9
English
APPLICATIONS
Rotation and hammering function
䡬Drilling anchor holes
䡬Drilling holes in concrete
䡬Drilling holes in tile
Rotation only function
䡬Drilling in steel or wood
(with optional accessories)
䡬Tightening machine screws, wood screws
(with optional accessories)
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
2. Power switch
Ensure that the power switch is in the OFF position. If
the plug is connected to a power receptacle while the
power switch is in the ON position, the power tool
will start operating immediately, which could cause a
serious accident.
3. Extension cord
When the work area is removed from the power
source, use an extension cord of sufficient thickness
and rated capacity. The extension cord should be
kept as short as practicable.
4. Mounting the drill bit (Fig. 1)
CAUTION
To prevent accidents, make sure to turn the switch
off and disconnect the plug from the receptacle.
NOTE
When using tools such as bull points, drill bits, etc.,
make sure to use the genuine parts designated by
our company.
(1) Clean the shank portion of the drill bit.
(2) Insert the drill bit in a twisting manner into the tool
holder until it latches itself (Fig. 1).
(3) Check the latching by pulling on the drill bit.
(4) To remove the drill bit, fully pull the grip in the
direction of the arrow and pull out the drill bit (Fig. 2).
5. Installation of dust cup or dust collector (B)
(Optional accessories) (Fig. 3, Fig. 4)
When using a rotary hammer for upward drilling
operations attach a dust cup or dust collector (B) to
collect dust or particles for easy operation.
䡬Installing the dust cup
Use the dust cup by attaching to the drill bit as shown
in Fig. 3.
When using a bit which has big diameter, enlarge the
center hole of the dust cup with this rotary hammer.
䡬Installing dust collector (B)
When using dust collector (B), insert dust collector
(B) from the tip of the bit by aligning it to the groove
on the grip (Fig. 4).
CAUTION
䡬The dust cup and dust collector (B) are for exclusive
use of concrete drilling work. Do not use them for
wood or metal drilling work.
䡬Insert dust collector (B) completely into the chuck
part of the main unit.
䡬When turning the rotary hammer on while dust
collector (B) is detached from a concrete surface,
dust collector (B) will rotate together with the drill bit.
Make sure to turn on the switch after pressing the
dust cup on the concrete surface. (When using dust
collector (B) attached to a drill bit that has more than
190 mm of overall length, dust collector (B) cannot
touch the concrete surface and will rotate. Therefore
please use dust collector (B) by attaching to drill bits
which have 166 mm, 160 mm, and 110 mm overall
length.)
䡬Dump particles after every two or three holes when
drilling.
䡬Please replace the drill bit after removing dust
collector (B).
6. Selecting the driver bit
Screw heads or bits will be damaged unless a bit
appropriate for the screw diameter is employed to
drive in the screws.
7. Confirm the direction of bit rotation (Fig. 5)
The bit rotates clockwise (viewed from the rear side)
by pushing the R-side of the push button.
The L-side of the push button is pushed to turn the bit
counterclockwise.
HOW TO USE
CAUTION
To prevent accidents, make sure to turn the switch
off and disconnect the plug from the receptacle when
the drill bits and other various parts are installed or
removed. The power switch should also be turned
off during a work break and after work.
1. Switch operation
The rotation speed of the drill bit can be controlled
steplessly by varying the amount that the trigger
switch is pulled. Speed is low when the trigger switch
is pulled slightly and increases as the switch is pulled
more. Continuous operation may be attained by
pulling the trigger switch and depressing the stopper.
To turn the switch OFF, pull the trigger switch again
to disengage the stopper, and release the trigger
switch to its original position.
However, the switch trigger can only be pulled in
halfway during reverse and rotates at half the speed
of forward operation.
The switch stopper is unusable during reverse.
2. Rotation + hammering
This rotary hammer can be set to rotation and
hammering mode by pressing the push button and
turning the change lever to the mark (Fig. 6).
(1) Mount the drill bit.
(2) Pull the trigger switch after applying the drill bit tip to
the drilling position (Fig. 7).
(3) Pushing the rotary hammer forcibly is not necessary
at all. Pushing slightly so that drill dust comes out
gradually is sufficient.
CAUTION
When the drill bit touches construction iron bar, the
bit will stop immediately and the rotary hammer will
react to revolve. Therefore grip the side handle and
handle tightly as shown in Fig. 7.
01Eng_DH24PG_SA 4/18/13, 12:089

10
English
3. Rotation only
This rotary hammer can be set to rotation only mode
by pressing the push button and turning the change
lever to the mark (Fig. 8).
To drill wood or metal material using the drill chuck
and chuck adapter (optional accessories), proceed as
follows.
Installing drill chuck and chuck adapter (Fig. 9).
(1) Attach the drill chuck to the chuck adapter.
(2) The part of the SDS-plus shank is the same as the
drill bit. Therefore, refer to the item of “Mounting the
drill bit” for attaching it.
CAUTION
䡬Application of force more than necessary will not
only expedite the work, but will deteriorate the tip
edge of the drill bit and reduce the service life of the
rotary hammer in addition.
䡬Drill bits may snap off while withdrawing the rotary
hammer from the drilled hole. For withdrawing, it is
important to use a pushing motion.
䡬Do not attempt to drill anchor holes or holes in
concrete with the machine set in the rotation only
function.
䡬Do not attempt to use the rotary hammer in the
rotation and striking function with the drill chuck and
chuck adapter attached. This would seriously shorten
the service life of every component of the machine.
4. When driving machine screws (Fig. 10)
First, insert the bit into the socket in the end of chuck
adapter (D).
Next, mount chuck adapter (D) on the main unit
using procedures described in 4 (1), (2), (3), put the
tip of the bit in the slots in the head of the screw,
grasp the main unit and tighten the screw.
CAUTION
䡬Exercise care not to excessively prolong driving time,
otherwise, the screws may be damaged by excessive
force.
䡬Apply the rotary hammer perpendicularly to the screw
head when driving the screw; otherwise, the screw
head or bit will be damaged, or driving force will not
be fully transferred to the screw.
䡬Do not attempt to use the rotary hammer in the
rotation and striking function with the chuck adapter
and bit attached.
5. When driving wood screws (Fig. 10)
(1) Selecting a suitable driver bit
Employ plus-head screws, if possible, since the driver
bit easily slips off the heads of minus-head screws.
(2) Driving in wood screws
䡬Prior to driving in wood screws, make pilot holes
suitable for them in the wooden board. Apply the bit
to the screw head grooves and gently drive the screws
into the holes.
䡬After rotating the rotary hammer at low speed for a
while until the wood screw is partly driven into the
wood, squeeze the trigger more strongly to obtain
the optimum driving force.
CAUTION
Exercise care in preparing a pilot hole suitable for the
wood screw taking the hardness of the wood into
consideration. Should the hole be excessively small
or shallow, requiring much power to drive the screw
into it, the thread of the wood screw may sometimes
be damaged.
6. Using depth gauge (Fig. 11)
(1) Loosen the knob on the side handle, and insert the
depth gauge into the mounting hole on the side
handle.
(2) Adjust the depth gauge position according to the
depth of the hole and tighten the knob securely.
7. How to use the drill bit (taper shank) and the taper
shank adapter
(1) Mount the taper shank adapter to the rotary hammer
(Fig. 12).
(2) Mount the drill bit (taper shank) to the taper shank
adapter (Fig. 12).
(3) Turn the switch ON, and drill a hole in prescribed
depth.
(4) To remove the drill bit (taper shank), insert the cotter
into the slot of the taper shank adapter and strike the
head of the cotter with a hammer supporting on a
rests (Fig. 13).
HOW TO USE THE CORE BIT
(FOR LIGHT LOAD)
When boring penetrating large holes use the core bit (for
light loads). At that time use with the center pin and the
core bit shank provided as optional accessories.
1. Mounting
CAUTION
Be sure to turn power OFF and disconnect the plug
from the receptacle.
(1) Mount the core bit to the core bit shank (Fig. 14).
Lubricate the thread of the core bit shank to facilitate
disassembly.
(2) Mount the core bit to the rotary hammer (Fig. 15).
(3) Insert the center pin into the guide plate until it stops.
(4) Engage the guide plate with the core bit, and turn the
guide plate to the left or the right so that it does not
fall even if it faces downward (Fig. 16).
2. How to bore (Fig. 17)
(1) Connect the plug to the power source.
(2) A spring is installed in the center pin.
Push it lightly to the wall or the floor straight.
Connect the core bit tip flush to the surface and start
operating.
(3) When boring about 5 mm in depth the position of the
hole will be established. Bore after that removing the
center pin and the guide plate from core bit.
(4) Application of excessive force will not only expedite
the work, but will deteriorate the tip edge of the drill
bit, resulting in reduced service life of the rotary
hammer.
CAUTION
When removing the center pin and the guide plate,
turn OFF the switch and disconnect the plug from the
receptacle.
3. Dismounting (Fig. 18)
Remove the core bit shank from the rotary hammer
and strike the head of the core bit shank strongly two
or three times with a hammer holding the core bit,
then the thread becomes loose and the core bit can
be removed.
01Eng_DH24PG_SA 4/18/13, 12:0810

11
English
LUBRICATION
Low viscosity grease is applied to this rotary hammer so
that it can be used for a long period without replacing
the grease. Replace the grease whenever you change
the carbon brush to maintain the service life.
Further use of the rotary hammer with lock off grease
will cause the machine to seize up reduce the service life.
CAUTION
A special grease is used with this machine, therefore,
the normal performance of the machine may be badly
affected by use of other grease. Please be sure to let
one of our service agents undertake replacement of
the grease.
MAINTENANCE AND INSPECTION
1. Inspecting the drill bits
Since use of a dull tool will cause motor
malfunctioning and degraded efficiency, replace the
drill bit with new ones or resharpen them without
delay when abrasion is noted.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure
that they are properly tightened. Should any of the
screws be loose, retighten them immediately. Failure
to do so could result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very ”heart” of the
power tool. Exercise due care to ensure the winding
does not become damaged and/or wet with oil or
water.
4. Inspecting the carbon brushes
For your continued safety and electrical shock
protection, carbon brush inspection and replacement
on this tool should ONLY be performed by a HITACHI
Authorized Service Center.
5. Replacing supply cord
If the supply cord of Tool is damaged, the Tool must
be returned to a Hitachi Authorized Service Center
for the cord to be replaced.
6. Service parts list
CAUTION
Repair, modification and inspection of Hitachi Power
Tools must be carried out by a Hitachi Authorized
Service Center.
This Parts List will be helpful if presented with the
tool to the Hitachi Authorized Service Center when
requesting repair or other maintenance.
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
MODIFICATIONS
Hitachi Power Tools are constantly being improved
and modified to incorporate the latest technological
advancements.
Accordingly, some parts may be changed without
prior notice.
NOTE
Due to HITACHI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.
01Eng_DH24PG_SA 4/18/13, 12:0811

12
Español
ADVERTENCIAS DE SEGURIDAD GENERAL DE LA
HERRAMIENTA ELÉCTRICA
ADVERTENCIA
Lea todas las instrucciones y advertencias de seguridad.
Si no se siguen las advertencias e instrucciones, podría
producirse una descarga eléctrica, un incendio y/o daños graves.
Guarde todas las advertencias e instrucciones para futura
referencia.
El término “herramienta eléctrica” en las advertencias hace
referencia a la herramienta eléctrica que funciona con la red de
suministro (con cable) o a la herramienta eléctrica que funciona
con pilas (sin cable).
1) Seguridad del área de trabajo
a) Mantenga la zona de trabajo limpia y bien iluminada.
Las zonas desordenadas u oscuras pueden provocar
accidentes.
b) No utilice las herramientas eléctricas en entornos
explosivos como, por ejemplo, en presencia de líquidos
inflamables, gases o polvo.
Las herramientas eléctricas crean chispas que pueden
inflamar el polvo o los humos.
c) Mantenga a los niños y transeúntes alejados cuando
utilice una herramienta eléctrica.
Las distracciones pueden hacer que pierda el control.
2) Seguridad eléctrica
a) Los enchufes de las herramientas eléctricas tienen que
ser adecuados a la toma de corriente.
No modifique el enchufe.
No utilice enchufes adaptadores con herramientas
eléctricas conectadas a tierra.
Si no se modifican los enchufes y se utilizan tomas de
corriente adecuadas se reducirá el riesgo de descarga
eléctrica.
b) Evite el contacto corporal con superficies conectadas a
tierra como tuberías, radiadores y frigoríficos.
Hay mayor riesgo de descarga eléctrica si su cuerpo
está en contacto con el suelo.
c) No exponga las herramientas eléctricas a la lluvia o a
la humedad.
La entrada de agua en una herramienta eléctrica
aumentará el riesgo de descarga eléctrica.
d) No utilice el cable incorrectamente. No utilice el cable
para transportar, tirar de la herramienta eléctrica o
desenchufarla.
Mantenga el cable alejado del calor, del aceite, de
bordes afilados o piezas móviles.
Los cables dañados o enredados aumentan el riesgo
de descarga eléctrica.
e) Cuando utilice una herramienta eléctrica al aire libre,
utilice un cable prolongador adecuado para utilizarse
al aire libre.
La utilización de un cable adecuado para usarse al aire
libre reduce el riesgo de descarga eléctrica.
f) Si no se puede evitar el uso de una herramienta eléctrica
en un lugar húmedo, utilice un suministro protegido
mediante un dispositivo de corriente residual (RCD).
El uso de un RCD reduce el riesgo de descarga eléctrica.
3) Seguridad personal
a) Esté atento, preste atención a lo que hace y utilice el
sentido común cuando utilice una herramienta eléctrica.
No utilice una herramienta eléctrica cuando esté
cansado o esté bajo la influencia de drogas, alcohol o
medicación.
La distracción momentánea cuando utiliza herramientas
eléctricas puede dar lugar a importantes daños
personales.
b) Utilice un equipo de protección. Utilice siempre una
protección ocular.
El equipo de protección como máscara para el polvo,
zapatos de seguridad antideslizantes, casco o protección
para oídos utilizado para condiciones adecuadas
reducirá los daños personales.
c) Evite un inicio involuntario. Asegúrese de que el
interruptor está en “off” antes de conectar la
herramienta a una fuente de alimentación y/o batería,
cogerla o transportarla.
El transporte de herramientas eléctricas con el dedo en
el interruptor o el encendido de herramientas eléctricas
con el interruptor encendido puede provocar accidentes.
d) Retire las llaves de ajuste antes de encender la
herramienta eléctrica.
Si se deja una llave en una pieza giratoria de la
herramienta eléctrica podrían producirse daños
personales.
e) No se extralimite. Mantenga un equilibrio adecuado
en todo momento.
Esto permite un mayor control de la herramienta
eléctrica en situaciones inesperadas.
f) Vístase adecuadamente. No lleve prendas sueltas o
joyas. Mantenga el pelo, la ropa y los guantes alejados
de las piezas móviles.
La ropa suelta, las joyas y el pelo largo pueden pillarse
en las piezas móviles.
g) Si se proporcionan dispositivos para la conexión de
extracción de polvo e instalaciones de recogida,
asegúrese de que están conectados y se utilizan
adecuadamente.
La utilización de un sistema de recogida de polvo puede
reducir los riesgos relacionados con el polvo.
4) Utilización y mantenimiento de las herramientas eléctricas
a) No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplicación.
La herramienta eléctrica correcta trabajará mejor y de
forma más segura si se utiliza a la velocidad para la que
fue diseñada.
b) No utilice la herramienta eléctrica si el interruptor no
la enciende y apaga.
Las herramientas eléctricas que no pueden controlarse
con el interruptor son peligrosas y deben repararse.
c) Desconecte el enchufe de la fuente eléctrica y/o la
batería de la herramienta eléctrica antes de hacer
ajustes, cambiar accesorios o almacenar herramientas
eléctricas.
Estas medidas de seguridad preventivas reducen el
riesgo de que la herramienta eléctrica se ponga en
marcha accidentalmente.
d) Guarde las herramientas eléctricas que no se utilicen
para que no las cojan los niños y no permita que
utilicen las herramientas eléctricas personas no
familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas si son
utilizadas por usuarios sin formación.
e) Mantenimiento de las herramientas eléctricas.
Compruebe si las piezas móviles están mal alineadas o
unidas, si hay alguna pieza rota u otra condición que
pudiera afectar al funcionamiento de las herramientas
eléctricas.
Si la herramienta eléctrica está dañada, llévela a reparar
antes de utilizarla.
02Spa_DH24PG_SA 4/18/13, 12:1012

13
Español
ESPECIFICACIONES
Se producen muchos accidentes por no realizar un
mantenimiento correcto de las herramientas eléctricas.
f) Mantenga las herramientas de corte afiladas y limpias.
Las herramientas de corte correctamente mantenidas
con los bordes de corte afilados son más fáciles de
controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas
de la herramienta, etc. de acuerdo con estas instrucciones,
teniendo en cuenta las condiciones laborales y el trabajo
que se va a realizar.
La utilización de la herramienta eléctrica para
operaciones diferentes a aquellas pretendidas podría
dar lugar a una situación peligrosa.
5) Revisión
a) Lleve su herramienta a que la revise un experto
cualificado que utilice sólo piezas de repuesto idénticas.
Esto garantizará el mantenimiento de la seguridad de
la herramienta eléctrica.
PRECAUCIÓN
Mantenga a los niños y a las personas enfermas alejadas.
Cuando no se utilicen, las herramientas deben almacenarse
fuera del alcance de los niños y de las personas enfermas.
ADVERTENCIAS DE SEGURIDAD DEL
MARTILLO PERFORADOR
1. Utilice protectores de oídos
La exposición al ruido puede causar daños auditivos.
2. Utilice los mangos auxiliares en el caso de que se
proporcionen con la herramienta.
La pérdida de control puede causar daños personales.
3. Sostenga la herramienta eléctrica por las superficies
de agarre aisladas cuando realice una operación en
la que el accesorio de corte pueda entrar en contacto
con el cableado oculto o con su propio cable. Si el
accesorio de corte entra en contacto con un cable
con corriente, las partes metálicas expuestas de la
herramienta eléctrica pueden transmitir esa corriente
y producir una descarga eléctrica al operador.
4. No tocar la broca durante ni inmediatamente después
de trabajar, puesto que se pone ardiente y puede
causar quemaduras serias.
5. Antes de empezar a romper, picar o perforar en una
pared, suelo o techo, comprobar cuidadosamente
que no hayan objetos empotrados, tales como cables
o conductos eléctricos.
6. Sujetar siempre firmemente el asidero del cuerpo y
el asidero lateral de la herramienta. De lo contrario,
la contrafuerza producida podría causar un
funcionamiento impreciso e incluso peligroso.
7. Utilice máscara para el polvo
No inhale el polvo dañino generado al perforar. El
polvo puede poner en peligro su salud y la de los
viandantes.
*Verificar indefectiblemente los datos de la placa de características de la máquina, pues varían de acuerdo con el
país de destino.
ACCESORIOS ESTANDAR
(1) Caja de plástico .......................................................... 1
(2) Mango lateral .............................................................. 1
(3) Calibre de profundidad .............................................. 1
Los accesorios estándar están sujetos a cambio sin previo
aviso.
Modelo DH24PG DH26PB DH28PBY
Voltaje (por áreas)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V)
Acometida* 730 W 830 W 850 W
Velocidad sin carga*0 – 1 050 /min 0 – 1 100 /min
Velocidad de percusión a carga plena 0 – 3 950 /min 0 – 4 300 /min
Capacidad: hormigón 3,4 – 24 mm 3,4 – 26 mm 3,4 – 28 mm
acero 13 mm 13 mm 13 mm
madera 32 mm 32 mm 32 mm
Peso (sin cable ni mango lateral) 2,7 kg 2,8 kg 2,9 kg
02Spa_DH24PG_SA 4/18/13, 12:1013

14
Español
ACCESORIOS FACULTATIVOS (de venta por separado)
Broca de taladro
䢇
Perforación de agujeros en
cemento o losa
Adaptador
cónico
Chaveta
Placa guia
Pasador central Barrena tubular
Espiga de la barrena tubular
䢇Perforación de orificio de
diámetro grande
䢇Montaje de ancla
Adaptador de montaje de ancla
䢇Trabajo de colocación de
pernos para anclaje químico
Adaptador de anclaje químico
Adaptador de
portabrocas
Portabrocas
(13 VLRB-D)
Tornillo
especial
䢇Trabajo de roturación
Copa de polvo Colector de polvo (B)
Rotación
solamente Rotación + golpeteo
䢇Taladrar orificios de anclaje
䢇Colocación de tornillos
䢇Taladrar en acero o madera
,Punta del
destornillador
Broca para acero Broca para madera
Cabeza hexagonal
Puntero
(tipo cuadrado)
Broca de taladro (Vástago cónico)
Herramienta Adaptadores
Utilizar en trabajos
colocados hacia arriba
Puntero
(tipo redondo)
-Punta del
destornillador
+
+ +
02Spa_DH24PG_SA 4/18/13, 12:1014

15
Español
䢇Perforación de agujeros en cemento o losa
Broca de taladro (Eje fino)
Diám. externo Longitud total Longitud efectiva
3,4 mm 90 mm 45 mm
3,5 mm
Adaptador cónico
Modo cónico
Cono Morse (No.1)
Cono Morse (No.2)
Cono A
Cono B
䢇Taladrar orificios de anclaje
Barrena tubular
Pasador central
Espiga de la barrena tubular
Diám. externo Longitud total
25 mm* No aplicable
29 mm*
32 mm 105 mm
35 mm (A) 300 mm
38 mm
45 mm (B) 300 mm
50 mm
䢇Pertoración de orificio de diámetro grande
Adaptador de montaje de ancla
Medida de ancla
W 1/4”
W 5/16”
W 3/8”
W 1/2”
W 5/8”
䢇Montaje de ancla
* Sin placa guía
Los accesorios de norma están sujetos a cambio sin
previo aviso.
Broca SDS-plus
Diám. externo Longitud total Longitud efectiva
4,0 mm 110 mm 49 mm
5,0 mm 110 mm 49 mm
160 mm 99 mm
5,5 mm 110 mm 50 mm
6,0 mm 110 mm 50 mm
160 mm 100 mm
6,4 mm 160 mm 100 mm
6,5 mm 160 mm 100 mm
7,0 mm 160 mm 100 mm
7,5 mm 160 mm 100 mm
8,0 mm 160 mm 100 mm
8,5 mm 160 mm 100 mm
9,0 mm 160 mm 100 mm
9,5 mm 160 mm 100 mm
10,0 mm 160 mm 100 mm
260 mm 200 mm
10,5 mm 160 mm 100 mm
260 mm 200 mm
11,0 mm 160 mm 100 mm
12,0 mm 160 mm 88 mm
260 mm 187 mm
12,5 mm 160 mm 88 mm
260 mm 187 mm
12,7 mm 160 mm 88 mm
260 mm 187 mm
13,0 mm 160 mm 87 mm
14,0 mm 160 mm 87 mm
14,3 mm 160 mm 87 mm
260 mm 186 mm
14,5 mm 160 mm 87 mm
260 mm 186 mm
15,0 mm 160 mm 85 mm
16,0 mm 160 mm 85 mm
260 mm 186 mm
16,5 mm 160 mm 85 mm
17,0 mm 160 mm 85 mm
260 mm 185 mm
17,5 mm 160 mm 90 mm
260 mm 185 mm
18,0 mm 160 mm 85 mm
19,0 mm 260 mm 185 mm
20,0 mm 260 mm 175 mm
22,0 mm 260 mm 175 mm
24,0 mm 250 mm 173 mm
25,0 mm 450 mm 375 mm
02Spa_DH24PG_SA 4/18/13, 12:1015

16
Español
APPLICACION
Rotación y función de golpeteo
䡬Perforación de orificios de anclaje
䡬Perforación de orificios de hormigón
䡬Perforación de orificios de baldosa
Rotación solamente
䡬Perforación de orificios en hormigón o madera
(con accesorios facultativos)
䡬Apretar tornillos en metal o madera
(con accesorios facultativos)
ANTES DE LA PUESTA EN MARCHA
1. Alimentación
Asegurarse de que la alimentación de red que ha de
ser utilizada responda a las exigencias de corriente
especificadas en la placa de características del
producto.
2. Conmutador de alimentación
Asegurarse de que el conmutador de alimentación
esté en la posición OFF (desconectado). Si la clavija
está conectada en la caja del enchufe mientras el
conmutador de alimentación esté en posición ON
(conectado) las herramientas eléctricas empezarán a
trabajar inmediatamente, provocando un serio
accidente.
3. Cable de prolongación
Cuando está alejada el área de trabajo de la red de
alimentación, usar un cable de prolongación de un
grosor y potencia nominal suficiente. El cable de
prolongación debe ser mantenido lo más corto posible.
4. Montaje de la broca (Fig. 1)
PRECAUCION
Para evitar accidentes, cerciórese de desactivar y de
desconectar el enchufe del tomacorriente.
NOTA
Cuando ulilice herramientas como por ejemplo:
cinceles, brocas de taladro, etc., cerciórese de utilizar
piezas genuinas diseñadas por nuestra compañía.
(1) Limpie la parte del vástago de la broca de taladro.
(2) Inserte la broca de taladro girando en el sujetador de
la herramienta hasta que se asegure bien (Fig. 1).
(3) Verifique si esta bien asegurado tirando de la broca
de taladro.
(4) Para extraer la broca, tire completamente de la
empuñadura en el sentido de la flecha y tire hacia
afuera de la broca (Fig. 2).
5. Cuando instale la copa de polvo o el lector de polvo
(B) (Accesorios facultativos)(Fig. 3, Fig. 4)
Cuando emplee un martillo perforador para trabajos
de taladrado hacia arriba, extraiga el adaptador de
recolección de polvo e instale una copa de polvo o un
colector de polvo (B) para recolectar las partículas a
fin de facilitar la operación.
䡬Instalación de la copa de polvo
Emplee la copa de polvo instalando la broca como se
muestra en la Fig. 3.
Cuando emplee una broca de gran diámetro, agrande
el orificio central de la copa de polvo con este martillo
perforador.
䡬Instalación del colector de polvo (B)
Para emplear el colector de polvo (B), Insértelo desde
la punta de la broca alineándolo con la ranura de la
empuñadura (Fig. 4).
PRECAUCIÓN
䡬La copa de polvo y el colector de polvo (B) son para
emplearse exclusvamente en trabajos de perforación
de hormigón. No los emplee para trabajar con madera
o metal.
䡬Inserte completamente el colector de polvo (B) en la
parte del portabrocas de la unidad principal.
䡬Cuando ponga en funcionamiento del martillo
perforador meintras el colector de polvo (B) esté
separado de la superficie de hormigón, dicho colector
girará junto con la broca. Cerciórese de apretar el
gatillo interruptor después de haber presionado la
copa de polvo sobre la superficie de hormigón.
(Cuando emplee la copa de polvo con una broca de
no más de 190 mm de longitud total, el colector de
polvo (B) no podrá tocar la superficie de hormigón
girará. Por lo tanto, emplee el colector de polvo (B)
con brocas de 166, 160, y 110 mm de longitud total.)
䡬Vacíe las partículas del colector de polvo (B) después
de haber taladrado dos o tres orificios.
䡬Después de haber extraído el colector de polvo (B),
vuelva a colocar a broca.
6. Selección de la broca destornillador
Puede dañarse las cabezas de tornillos y las brocas
de atornillar menos que se emplee la broca apropiada
según sea el diámetro del tornillo.
7. Confirmar la dirección de rotación de la broca (Fig. 5)
La broca gira en el sentido de las agujas del reloj
(visto desde el lado trasero) empujando el lado R del
botón.
Si empuja el lado L del botón, la broca girará en
sentido contrario a las agujas del reloj.
COMO SE USA
PRECAUCIÓN
Para evitar accidentes, cerciórese de poner este
interruptor en OFF y de desconectar el enchufe del
tomacorriente cuando instale o extraiga brocas y
otras piezas. El interruptor de alimentación también
deberá ponerse en OFF durante un descanso en el
trabajo y después de haber finalizado dicho trabajo.
1. Operación del conmutador
La velocidad rotatoria de la broca de taladro puede
ser controlad variando la fuerza con la que se aprieta
el pulsador. La velocidad está baja cuando se aprieta
ligeramente el pulsador y se aumenta al apretar más
el pulsador. La operación contínua puede ser
alcanzada apretando el pulsador y apretando hacia
abajo el dispositivo de ajuste. Para ponel el pulsador
en OFF (desconectado) volver a apretar el pulsador
para desconectar el dispositivo de ajuste, y soltar el
pulsador a su posición normal.
No obstante, el disparador de conmutador sólo puede
activarse a medio camino durante el reverso y gira a
la mitad de velocidad de la operación de avance.
El tope del conmutador no puede utilizarse durante
el reverso.
2. Rotación + golpeteo
Este martillo perforador puede usarse en el modo de
rotación y martilleo presionando el botón pulsador y
girando la palanca selectora hasta la marca (Fig. 6 ).
(1) Montar la broca.
(2) Presionar el interruptor de gatillo después de poner
la punta de la broca en la posición para taladrar (Fig. 7).
02Spa_DH24PG_SA 4/18/13, 12:1016

17
Español
(3) No es necesario presionar con fuerza la broca.
Presionar ligeramente la broca de forma que el polvo
producido al taladrar salga al exterior gradualmente.
PRECAUCIÓN
Cuando la broca toque una barra de hierro de construción
se detendrá inmediatamente y el martillo perforador
tenderá a girar. Por lo tanto, sujetar el mango lateral y
sostenerlo firmemente como se ilustra en la Fig. 7.
3. Rotación solamente
Este martillo perforador puede usarse en el modo de
rotación solamente presionando el pulsador y girando
la palanca selectora hasta la marca (Fig. 8).
Para perforar madera o metal empleando el
portabrocas y el adaptador del portabrocas (accesorio
facultativo), proceder como sigue.
Instalación del portabrocas y adaptador del
portabrocas (Fig. 9).
(1) Instale la broca en el adaptador del portabrocas.
(2) La parte del SDS más vástago es igual que una
broca. Por lo tanto, para instalarla, consulte ”Montaje
de la broca”.
PRECAUCIÓN
䡬La aplicación de fuerza excesiva acelerará el trabajo
pero dañará la punta de la broca y reducirá la vida
útil del martillo perforador.
䡬La broca puede salirse al quitar el martillo perforador
del orificio perforado. Para extraer esta herramienta
es importante empujar hacia de lante.
䡬No intentar perforar orificios de anclaje o perforar el
concreto con la máquina puesta en la función de
rotación solamente.
䡬No intentar usar el martillo perforador en la función de
rotación y golpeteo con el portabrocas y el adaptador del
portabrocas instalados. Esto reducirá considerablemente
la vida útil de cada componente de la máquina.
4. Cuando coloque tornillos para metal (Fig. 10)
En primer lugar, inserte la broca en el cubo del
extremo del adaptador (D) de portabroca.
A continuación, monte el adaptador (D) de portabroca
en la unidad principal empleando los procedimientos
descritos en 4 (1), (2), y (3), coloque la punta de la
broca en las ranuras de la cabeza del tornillo, sujete
la unidad principal, y apriete el tornillo.
PRECAUCIÓN
䡬Tener cuidado en no prolongar excesivamente el
accionamiento de la herramienta, ya que de lo contrario,
pueden dañarse los tornillos por el exceso de fuerza.
䡬Colocar el martillo perforador en forma perpendicular
sobre la cabeza del tornillo al atornillarlo, ya que en
caso contrario, puede dañarse la cabeza del tornillo o
la broca, e incluso, la fuerza de accionamiento puede
que no se transfiera por completo al tornillo.
䡬No intente emplear la perforadora de percusión en la
función de rotación y golpeteo con el adaptador de
portabroca y la broca instalados.
5. Atornillando tornillos para madera (Fig. 10)
(1) Escoger una broca destornillador apropiada y emplear
tornillos con cabeza +, en lo posible, debido a que los
tornillos con cabeza – hacen que se zafe fácilmente el
destornillador.
(2) Atornillado
䡬Antes de atornillar los tornillos para madera, hay que
hacer orificios apropiados en la madera, aplicando
luego la broca destornillador en la cabeza del tornillo
y colocar asi éste en los orificios.
䡬Luego de hacer rotar la herramienta lentamente hasta
que el tornillo quede parcialmente metido en la
madera, apretar más el gatillo para obtener la fuerza
óptima de atornillado.
PRECAUCIÓN
Tener cuidado al preparar el orificio para que sea
apropiado para el tornillo, teniendo en cuenta la
dureza de la madera. Si el orificio es excesivamente
pequeño o estrecho, se requiere mucha fuerza para
atornillar y a veces puede dañarse la rosca.
6. Modo de usar el tope (Fig. 11)
(1) Afloje el perno de perilla del asa lateral, e inserte el
retenedor en el surco en U de dicha asa lateral.
(2) Ajustar la posición del retenedor de acuerdo a la
profundidad del agujero, y apretar firmemente el
perno de perilla.
7. Modo de usar la broca (espiga ahusada) y el adaptador
de la espiga ahusada
(1) Montar el adaptador de la espiga ahusada en el martillo
perforador (Fig. 12).
(2) Montar la broca (espiga ahusada) en el adaptador de
la espiga ahusada (Fig. 12).
(3) Poner el interruptor en la posición de encendido
(ON), y taladrar un agujero de la profundidad
especificada.
(4) Para quitar la broca (espiga ahusada), insertar la
chaveta en la ranura del adaptador de la espiga
ahusada y golpear la cabeza de la chaveta con un
martillo. Usar apoyos como se muestra en la Fig. 13.
MODO DE USAR LA BARRENA TUBULAR
(PARA CARGAS LIGERAS)
Cuando se tengan que taladrar agujeros grandes, usar la
barrena tubular (para cargas ligeras). Usar también el
pasador central y la espiga de la barrena tubular provistos
como accesorios opcionales.
1. Montaje
PRECAUCIÓN
Cerciorarse de poner el interruptor de la alimentación
en la posición de apagado (OFF) y de desconectar el
enchufe de la toma de alimentación.
(1) Montar la barrena tubular en su espiga (Fig. 14).
Lubricar la rosca de la espiga de la barrena tubular
para facilitar el desmontaje.
(2) Montar la espiga de la barrena tubular en el martillo
perforador (Fig. 15).
(3) Insertar el pasador central en la placa guía hasta que
se pare.
(4) Unir la placa guía con la barrena tubular y girar la
placa guía hacia la izquierda o hacia la derecha de
forma que no se caiga a pesar de estar indicando
hacia abajo (Fig. 16).
2. Modo de taladrar (Fig. 17)
(1) Conectar el enchufe a la toma de alimentación.
(2) El pasador central se ha instalado un resorte.
Presionar ligeramente y sin torcerse hacia la pared o
hacia el pared o hacia el suelo.
Procurar que toda la punta de la barrena tubular esté
en contacto con la superficie a taladrar y luego,
empezar la operación.
(3) Al taladrar aproximadamente 5 mm en profundidad,
la posición del agujero queda ya establecida. Quitar
el pasador central y la placa guía de la barrena tubular
y seguir taladrando.
02Spa_DH24PG_SA 4/18/13, 12:1017

18
Español
(4) La aplicación de una fuerza excesiva acelerará el
cumplimiento del trabajo, pero deteriorará la punta
de la broca reduciendo la duración del martillo
perforador.
PRECAUCIÓN
Cuando se quite el pasador central y la placa guía,
poner el interruptor en la posición de apagado (OFF)
y desconectar el enchufe de la toma de alimentación.
3. Desmontaje (Fig. 18)
Como otro método, quitar la espiga de la barrena
tubular del martillo perforador y golpear fuertemente
la cabeza de la espiga de la barrena tubular dos o tres
veces con un martillo sujetanto la punta de la barrena.
La parte roscada se aflojará y la barrena tubular
podrá quitarse.
LUBRICACION
A este martillo perforador deberá aplicársele grasa de
baja viscosidad,de esta forma, el martillo podrá usarse
durante un largo período de tiempo sin cambiar de
grasa. Sustituya la grasa siempre que cambie la escobilla
de carbón para no reducir la vida útil del aparato.
La falta de grasa hará que el martillo perforador se
agarrote disminuyendo por lo tanto su duración.
PRECAUCIÓN
En esta herramienta deberá usarse la grasa
especificada. El uso de otras grasas podría afectar
negativamente al rendimiento. Cerciórese de
preguntar a sus agentes de servicio por la grasa de
repuesto.
MANTENIMENTO E INSPECCION
1. Inspeccionar la broca de taladro
Debido a que el uso de brocs desafiladas pueden
causar mal funcionamiento del motor y desmejorar
la eficacia del taladro, hay que reemplazar las brocas
en malas condiciones por nuevas o afilarlas de
inmediato al advertir abrasión.
2. Inspeccionar los tornillos de montaje
Regularmente inspeccionar todos los tornillos de
montaje y asegurarse de que estén apretados
firmemente. Si cualquier tornillo estuviera suelto,
volver a apretarlo inmediatamente. El no hacer esto
provocaría un riesgo serio.
3. Mantenimiento de motor
La unidad de bobinado del motor es el verdadero
corazón” de las herramientas eléctricas. Prestar el
mayor cuidado y asegurarse de que el bobinado no
se dañe y/o se humedezca con aceite o agua.
4. Inspección de las escobillas
Por motivos de seguridad contra descargas eléctricas,
la inspección y el reemplazo de las escobillas deberán
realizarse solamente en un centro de servicio
autorizado por hitachi.
5. Reemplazo del cable de alimentación
Si el cable de alimentación de la herramienta está
dañado, envíe la herramienta al Centro de Servicio
Autorizado de Hitachi para que le cambien el cable
de alimentación.
6. Lista de repuestos
PRECAUCIÓN
La reparación, modificación e inspección de las
herramientas eléctricas Hitachi deben ser realizadas
por un Centro de Servicio Autorizado de Hitachi.
Esta lista de repuestos será de utilidad si es presentada
junto con la herramienta al Centro de Servicio
Autorizado de Hitachi, para solicitar la reparación o
cualquier otro tipo de mantenimiento.
En el manejo y el mantenimiento de las herramientas
eléctricas, se deberán observar las normas y
reglamentos vigentes en cada país.
MODIFICACIONES
Hitachi Power Tools introduce constantemente
mejoras y modificaciones para incorporar los últimos
avances tecnológicos.
Por consiguiente, algunas partes pueden ser
modificadas sin previo aviso.
NOTA
Debido al programa continuo de investigación y
desarrollo de HITACHI estas especificaciones están
sujetas a cambio sin previo aviso.
02Spa_DH24PG_SA 4/18/13, 12:1018

19
Português
AVISOS GERAIS DE SEGURANÇA PARA A
FERRAMENTA ELÉCTRICA
AVISO
Leia todas as instruções e avisos de segurança.
Se não seguir todas as instruções e os avisos, pode
provocar um choque eléctrico, incêndio e/ou ferimentos
graves.
Guardetodososavisoseinstruçõesparareferênciafutura.
Otermo “ferramenta eléctrica”emtodosos avisos refere-
se à sua ferramenta ligada à corrente (com fios) ou à
ferramenta eléctrica a baterias (sem fios).
1) Segurança da área de trabalho
a) Mantenha a área de trabalho limpa e bem
iluminada.
As áreas escuras ou cheias de material são
propícias aos acidentes.
b) Não trabalhe com ferramentas eléctricas em
ambientes explosivos, tais como na presença de
líquidos inflamáveis, gases ou pó.
As ferramentas eléctricas criam faíscas que podem
inflamar o pó dos fumos.
c) Mantenha as crianças e outras pessoas afastadas
quando trabalhar com uma ferramenta eléctrica.
As distracções podem fazer com que perca controlo.
2) Segurança eléctrica
a) As fichas da ferramenta eléctrica devem
corresponder às tomadas.
Nunca modifique a ficha.
Não utilize fichas adaptadoras com ferramentas
eléctricas ligadas à terra.
As fichas não modificadas e tomadas
correspondentes reduzirão o risco de choques
eléctricos.
b) Evite contacto corporal com superfícies ligadas à
terra, tais como tubos, radiadores, máquinas e
frigoríficos.
Existe um risco acrescido de choque eléctrico se
o seu corpo estiver ligado à terra.
c) Não exponha ferramentas eléctricas à chuva ou
condições de humidade.
A entrada de água numa ferramenta eléctrica
aumentará o risco de choques eléctricos.
d) Não abuse do fio. Nunca utilize o fio para
transportar, puxar ou desligar a ferramenta
eléctrica.
Mantenha o fio afastado do calor, óleo, margens
afiadas ou peças em movimento.
Os fios danificados ou entrelaçados podem
aumentar o risco de choques eléctricos.
e) Quando trabalhar com uma ferramenta eléctrica
no exterior, utilize uma extensão adequada para
utilização exterior.
A utilização de um fio adequado para utilização
no exterior reduz o risco de choques eléctricos.
f) Se não for possível evitar a utilização de uma
máquina eléctrica num local húmido, utilize uma
fonte de alimentação protegida por um dispositivo
de corrente residual (RCD).
A utilização de um RCD reduz o risco de choque
eléctrico.
3) Segurança pessoal
a) Mantenha-se alerta, esteja atento ao que está a
fazer e utilize senso comum quando trabalhar
com uma ferramenta eléctrica.
Não utilize uma ferramenta eléctrica quando
estiver cansado ou sob a influência de drogas,
álcool ou medicamentos.
Um momento de desatenção enquanto trabalha
com ferramentas eléctricas pode resultar em
ferimentos pessoais graves.
b) Utilize equipamento de protecção pessoal. Utilize
sempre protecção para os olhos.
O equipamento de protecção, tal como uma
máscara de pó, sapatos de segurança anti-
derrapantes, chapéu rígido ou protecção auricular
utilizados para condições adequadas reduzirá os
ferimentos pessoais.
c) Evite ligar por acidente. Certifique-se de que o
interruptor está na posição de desligado antes de
ligar a fonte de alimentação e/ou bateria, levantar
ou transportar a ferramenta.
Transportar ferramentas eléctricas com o dedo
no interruptor ou activar ferramentas que estão
com o interruptor ligado é propício a acidentes.
d) Remova qualquer chave de parafusos ou chave-
inglesa de regulação antes de ligar a ferramenta.
Uma chave-inglesa ou de parafusos ligada à parte
rotativa da ferramenta pode provocar ferimentos
pessoais.
e) Não se estique. Mantenha sempre o controlo e
equilíbrio adequados.
Isto permite obter um melhor controlo da
ferramenta em situações inesperadas.
f) Use vestuário adequado. Não use roupas largas
ou jóias. Mantenha o cabelo, roupas e luvas
afastados das peças móveis.
As roupas largas, jóias ou cabelo comprido podem
ser apanhados em peças móveis.
g) Se forem fornecidos dispositivos para a ligação
de extractores de pó e dispositivos de recolha,
certifique-se de que estes estão ligados e são
utilizados adequadamente.
A utilização de uma recolha de pó pode reduzir os
perigos relacionados com o pó.
4) Utilização da ferramenta e manutenção
a) Não force a ferramenta eléctrica. Utilize a
ferramenta correcta para a sua aplicação.
A ferramenta correcta fará o trabalho melhor e
com mais segurança à velocidade para a qual foi
concebida.
b) Não utilize a ferramenta eléctrica se o interruptor
não a ligar ou desligar.
Qualquer ferramenta que não possa ser controlada
com o interruptor é perigosa e deve ser reparada.
c) Desligue a ficha da rede antes e/ou a bateria da
ferramenta eléctrica antes de efectuar quaisquer
regulações, mudar os acessórios ou guardar
ferramentas eléctricas.
Tais medidas de segurança de prevenção reduzem
o risco de ligar a ferramenta eléctrica
acidentalmente.
d) Guarde as ferramentas eléctricas fora do alcance
de crianças e não permita que pessoas não
habituadas à ferramenta eléctrica ou estas
instruções trabalhem com a ferramenta.
As ferramentas eléctricas são perigosas nas mãos
de utilizadores inexperientes.
e) Efectue a manutenção de ferramentas eléctricas.
Verifique a existência de desalinhamentos ou
dobragens das peças móveis, quebras de peças e
quaisquer outras condições que possam afectar
o funcionamento das ferramentas eléctricas.
Se danificada, mande reparar a ferramenta antes
de utilizar.
Muitos acidentes são causados por ferramentas
com má manutenção.
03Por_DH24PG_SA 4/18/13, 12:1119

20
Português
ESPECIFICAÇÕES
f) Mantenha as ferramentas de corte afiadas e
limpas.
As ferramentas de corte com uma manutenção
adequada e extremidades afiadas são menos
propensas a dobrar e mais fáceis de controlar.
g) Utilize a ferramenta eléctrica, acessórios e pontas
de ferramentas, etc., de acordo com estas
instruções, tomando em consideração as
condições de trabalho e o trabalho a ser efectuado.
A utilização de uma ferramenta eléctrica para
operações diferentes das concebidas pode resultar
num mau funcionamento.
5) Manutenção
a) Faça a manutenção da sua ferramenta eléctrica
por um pessoal de reparação qualificado e utilize
apenas peças de substituição idênticas.
Isto garantirá que a segurança da ferramenta
eléctrica é mantida.
AVISO
Mantenha afastadas das crianças e pessoas doentes.
Quando não estiverem a ser utilizadas, as ferramentas
devem ser guardadas fora do alcance de crianças e
pessoas doentes.
AVISOS DE SEGURANÇA DO MARTELO
PERFURADOR
1. Use protectores auditivos
A exposição ao ruído pode provocar a perda de audição
2. Utilize a(s) empunhadeira(s) auxiliare(s) caso seja(m)
fornecida(s) com a ferramenta.
A perda de controlo pode provocar lesões.
3. Segure na ferramenta pelas superfícies isoladas,
quando efectuar uma operação em que o acessório
de corte possa entrar em contacto com cabos ocultos
ou com o próprio cabo de alimentação. O contacto
do acessório de corte com um cabo com corrente
poderá electrificar as partes metálicas da ferramenta
podendo electrocutar o utilizador.
4. Não toque o palhetão durante ou imediatamente
depois da operação. O palhetão fica muito quente
durante a operação e pode causar graves queimaduras.
5. Antes de começar a quebrar, cortar ou furar paredes,
chão ou teto, verifique minuciosamente se não existem
cabos elétricos ou condutos embutidos nesses locais.
6. Segure sempre com firmeza as empunhadeiras do
corpo e lateral da ferramenta elétrica. Se isto não for
feito, a força contrária produzida pode resultar numa
operação imprecisa e até mesmo perigosa.
7. Use uma máscara de poeira
Não inale as poeiras nocivas produzidas nos trabalhos
de perfuração e burilagem. As poeiras podem pôr
em perigo a sua saúde e a dos que o rodeiam.
*Não deixe de verificar a voltagem na placa identificadora constante do produto, pois ela está sujeita a mudanças
conforme a área.
ACESSÓRIOS-PADRÃO
(1) Estojo de plástico ....................................................... 1
(2) Empunhadura lateral ................................................. 1
(3) Sonda .......................................................................... 1
Os acessórios-padrão estão sujeitos a mudanças sem
aviso prévio.
Modelo DH24PG DH26PB DH28PBY
Voltagem (por áreas)* (110 V, 115 V, 120 V, 127 V, 220 V, 230 V, 240 V)
Potência de entrada* 730 W 830 W 850 W
Rotação sem carga* 0 – 1 050 min–1 0 – 1 100 min–1
Taxa de impacto com carga completa 0 – 3 950 min–1 0 – 4 300 min–1
Capacidade: concreto 3,4 – 24 mm 3,4 – 26 mm 3,4 – 28 mm
aço 13 mm 13 mm 13 mm
madeira 32 mm 32 mm 32 mm
Peso (sem fio nem empunhadura lateral) 2,7 kg 2,8 kg 2,9 kg
03Por_DH24PG_SA 4/18/13, 12:1120
