Holux M-215 User manual

M-215
QUICK GUIDE
Packing List
Standard
zM-215 GPS receiver x1
zSuction Cup
x1
zVelcro
x1
zUser guide and Driver CD x1
zM-215 Quick guide x1
zWarranty card
x1
GPS Receiver
ENGLISH

Unit Outlook
LED
COLOR STATUS DESCRIPTION
Light on Acquiring Satellites
ORANGE Blinking Position Fixed
Getting STARTED
Type U R
Connector USB Connector RS232
(PS2 Female connector)
1. Install USB driver in PC or
Laptop first.
2. Connect device to USB port.
3. PC will designate comport for
device.*
1. Connect device to PS2 port.
2. PC will designate comport for
device.*
Installation
* Note:
1.Please go to device manager “Com & Lpt port”,to find out the correct
Com port
2.Use MiniGPSViewer to test it.
•
•
LED of GPS (Orange)

•

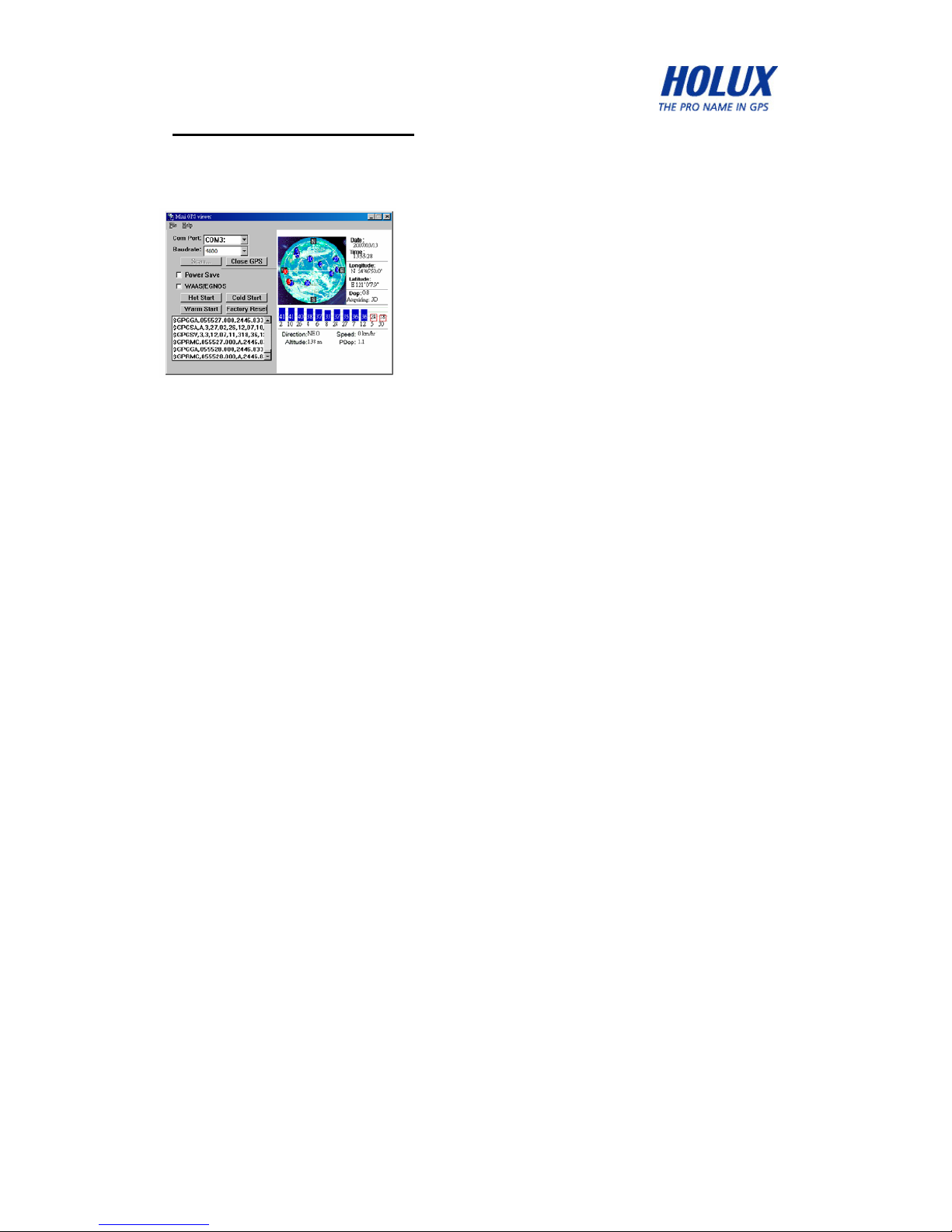

Mini GPS viewer (Testing tool)
For further information, please read the user’s manual in the supplied CD.
zWhen the GPS connection is working normally, the
status lamp indicates the status by a flash 1 time/1
sec.
zYou can install the Mini GPS viewer program from the
supplied CD to check current positioning and satellite
signal reception.
zEnable the Mini GPS viewer, set the Baud rate to
4800, and press Scan for automatic scanning. Once
you find the correct Com Port, choose GPS Status to
start viewing.
zRefer to the “Software Installation” section for details
if you have any difficulty with installation and use.

M-215
SCHNELLER FÜHRER
Lieferumfang
Standard
M-215 GPS EMPFÄGER x 1
Saugschale x 1
Flausch.x 1
Benutzerhandbuch- und Treiber-CD x 1
M-215 Kurzanleitung x 1
Garantiekarte x 1
GPS EMPFÄGER
DETSCH

Gerätemerkmale
Leuchtdiode
FARBE STATUS BESCHREIBUNG
Licht an Satellitensuche
Orange Blinklicht Satellit gefunden
Inbetriebnahme
Typ U R
Anschlussstecker USB-Anschlussstecker RS232 (PS2-Buchse)
1. Installieren Sie zuerst den
USB-Treiber auf Ihrem
Tischrechner oder Laptop.
2. Schließen Sie das Gerät an
den USB-Port an.
3. Der Computer wird den
COM-Port* für das Gerät
festlegen.
1. Schließen Sie das Gerät
an den PS2-Schnittstelle
an.
2. Der Computer wird den
COM-Port* für das Gerät
festlegen.
Installation
* Hinweis:
1. Bitte gehen Sie zum Gerätemanager, um den korrekter
COM-Port zu finden.
2. Testen Sie ihn mit MiniGPSViewer.
LED von GPS (Orange)

Mini-GPS Projektor (prüfenwerkzeug)
Für weitere Informationen, lessen Sie bitte die Bedienanweisung in der
mitgelieferten CD.
zWenn die GPS-Verbindung richtig funktioniert, blinkt
das Status-Licht jede Sekunde.
zSie können das Programm MiniGPS Viewer von der
beigelegten CD installieren, um die aktuelle Position
und den Satellitensignalempfang zu prüfen.
zFühren Sie den Mini GPS Viewer aus, stellen die
Baudrate auf 38400 ein und tippen dann auf "Scan",
um einen automatischen Suchlauf zu starten.
Tippen Sie nach dem Finden des richtigen COM-
Anschlusses den Registerreiter "GPS Status" an, um
die Ansicht zu erhalten.
zIm Abschnitt “Software Installation”
(Softwareinstallation) finden Sie weitere Informationen
zur Installation und Verwendung.

M-215
SNELGIDS
Inhoud verpakking
Norm Facultatief
M-215 GPS Ontvanger x 1
De Kop van de zuiging x 1
Velcro x 1
CD met handleiding en stuurprogramma's x 1
Snelgids M-215 x 1
Garantiekaart x 1
GPS Ontvanger
DEUTSCH

De Vooruitzichten van de eenheid
LED
KLEUR STATUS BESCHRIJVING
Licht Het verwerven van Satellieten
SINAASAPPEL Het knipperen Vaste positie
BEGONNEN HET WORDEN
Type U R
Connector Usb-connector RS232
(Vrouweljke ps2-connector)
1. Installeert eerst het
usb-stuurprogramma op de
computer of de laptop.
2. Sluit het apparaat op de
usb-aansluitng aan.
3. De computer kent een COM
aan het apparaat toe.*
1. Sluit het apparaat aan op de
PS2-aansluring
2. De computer kent een COM
aan het apparaat toe.*
Installatie
* Opmerking:
1. Ga in het Apparaatbeheer naar “Poorten (COM en LPT)” om het
COM-nummer te vinden
2. U kunt het testen met MiniGPSViewer.
LED van GPS (sinaasappel)

Mini GPS Viewer
Voor verdere informatie, te lezen gelieve het handboek van de
gebruiker in geleverde CD.
zWenn die GPS-Verbindung richtig funktioniert, blinkt
das Status-Licht jede Sekunde.
zSie können das Programm MiniGPS Viewer von der
beigelegten CD installieren, um die aktuelle Position
und den Satellitensignalempfang zu prüfen.
zFühren Sie den Mini GPS Viewer aus, stellen die
Baudrate auf 38400 ein und tippen dann auf "Scan",
um einen automatischen Suchlauf zu starten.
Tippen Sie nach dem Finden des richtigen COM-
Anschlusses den Registerreiter "GPS Status" an, um
die Ansicht zu erhalten.
zIm Abschnitt “Software Installation”
(Softwareinstallation) finden Sie weitere Informationen
zur Installation und Verwendung.

M-215
GUIA RÁPIDA
Lista Da Embalagem
Padrão
M-215 Receptor do GPS x 1
Copo Da Sucção x 1
Velcro x 1
CD com guia do utilizador e controlador x 1
Guia de consulta rápida do M-215 x 1
Certificado de garantia x 1
Receptor do GPS
PORTUGUESE

Outlook Da Unidade
LED
COR STATUS DESCRIÇÃO
Luz sobre Adquirindo Satélites
ALARANJADO Piscar Posição Reparada
Começar COMEÇADO
Tipo UR
Conector Conector USB RS232 (PS2 Conector fêmea)
1. Primeiro instale o controlador
USB no seu PC ou Portátil.
2. Conecte o dispositivo à porta
USB.
3. O PC atribuirá uma porta com
ao dispositivo.*
1. Conecte o dispositivo à porta
PS2.
2. O PC atribuirá uma porta
com ao dispositivo.*
Instalação
*Nota:
1. Por favor vá ao gestor de dispositivos “Porta Com & Lpt” para
saber qual é a porta Com correcta
2. Utilize o MiniGPSViewer para testar.
LED do GPS (alaranjado)

Mini GPS Viewer
It will be to further information, please read the user's manual in
the supplied COMPACT DISC.
zQuando a ligação por GPS está a funcionar
normalmente, o LED de estado pisca de segundo a
segundo.
zO programa MiniGPS viewer pode ser instalado a
partir do CD fornecido para verificar a posição actual e
a recepção do sinal de satélite.
zActive o MiniGPS Viewer, defina a opção Baud Rate
(Velocidade de transmissão) para 38400, e prima o
botão Scan (Procurar) para procurar
automaticamente. Quando encontrar a porta COM
correcta, escolha a opção GPS status (Estado do
GPS) para começar a visualizar a informação.
zConsulte a secção "Instalação do software" para obte
r
mais informações caso surjam problemas com a
instalação e a utilização.

M-215
GUIDA RAPIDA
Lista Dell'Imballaggio
Standard
M-215 Ricevitore GPS x 1
Tazza Di Aspirazione x 1
Velcro x 1
CD Guida all’uso e Driver x 1
Guida rapida M-215 x 1
Scheda garanzia x 1
Ricevitore GPS
ITALIANO

Caratteristiche
LED
COLORE STATO DESCRIZIONE
Acceso Acquisizione satellite
Arancione Lampeggiante Posizione individuata
Per INIZIARE
Tipo UR
Connettore Connettore USB RS232
(connettore femmina PS2)
1. In primo luogo, installare il
driver USB sul PC o
notebook.
2. Collegare il dispositivo alla
porta USB.
3. Il PC indica il
funzionamento del
dispositivo.*
1. Collegare il dispositivo alla
porta PS2.
2. Il PC indica il funzionamento
del dispositivo.*
Installazione
* Nota:
1. Andare su “Porte (COM e LPT)” di Gestione periferiche per
rilevare la porta COM corretta.
2. Utilizzare MiniGPSViewer per testarla.
LED di GPS (Orange)

Mini visore di GPS (attrezzo difficile)
Per maggiori informazioni, consultare il manuale utente nel CD in
dotazione.
zQuando la connessione GPS funziona normalmente, il
LED di stato indica lo stato lampeggiando 1 volta ogni
1 secondo.
zInstallare il programma Mini GPS Viewer, dal CD
fornito in dotazione, per verificare la posizione
corrente e la ricezione del segnale dei satelliti.
zAttivare Mini GPS Viewer, impostare Baud Rate
(Velocità Baud) su 38400, e poi premere Scan
(Scansione) per eseguire la scansione automatica.
Una volta trovata la porta COM corretta, scegliere
GPS Status (Stato GPS) per iniziare la
visualizzazione.
zFare riferimento alla sezione "Installazione del
software" per i dettagli, se si riscontrano difficoltà con
l'installazione e l'uso.

M-241
GUÍA RÁPIDA
Contenido del paquete
Estándar
M-215 RECEPTOR GPS x 1
Taza De la Succión x 1
Velcro x 1
Guía del usuario y CD con los controladores x 1
Guía rápida del dispositivo M-215 x 1
Tarjeta de la garantía x 1
RECEPTOR GPS
Español

Características de la unidad
LED
COLOR ESTADO DESCRIPCIÓN
Luz encendida Adquiriendo satélites
naranja Parpadeando Posición fijada
INTRODUCCIÓN
Tipo U R
Conector Conector USB RS232 (Conector hembra
PS2)
1. En primer lugar, instale el
controlador USB en la PC o
computadora portátil.
2. Conecte el dispositivo al
puerto USB.
3. La PC designará el puerto
COM para el dispositivo.*
1. Conecte el dispositivo al
puerto PS2.
2. La PC designará el puerto
COM para el dispositivo.*
Instalación * Nota:
1. Por favor, diríjase a la pestaña “Puertos (COM & LPT)” del
Administrador de dispositivos para buscar el puerto COM
correcto.
2. Utilice el MiniGPSViewer para comprobar si el puerto COM
funciona en forma correcta.
LED de GPS (Orange)

Mini espectador del GPS (herramienta de
prueba)
Para obtener más información, lea el manual del usuario que se incluye
en el CD.
zCuando la conexión GPS funciona correctamente, la
lámpara de estado indicará el estado parpadeando 1
vez por segundo.
zPuede instalar el programa visor Mini GPS utilizando
el CD incluido para comprobar la posición y la
recepción de la señal del satélite.
zHabilite el visor Mini GPS, establezca el valor 38400
para Baud rate (Tasa de baudios) y presione "Scan"
(Buscar) para realizar una exploración automática.
Cuando encuentre el puerto COM correcto, elija "GPS
Status" (Estado GPS) para iniciar la visualización.
zConsulte la sección “Software Installation” (Instalar el
software) para obtener detalles si tiene problemas
con la instalación y uso del dispositivo.

M-215
GUIDE DE MISE EN ROUTE
Contenu de l’emballage
Standard
M-215 Récepteur GPS x 1
Tasse D'Aspiration x 1
Velcro x 1
Manuel d’utilisation et CD du pilote x 1
Guide de mise en route du M-215 x 1
Carte de garantie x 1
Réce
p
teur GPS
FRANçAIS

Caractéristiques des unités
DEL
COULEUR ETAT SIGNIFICATION
Allumé Recherche des satellites
Orange Clignotant Position fixée
DEMARRAGE
Type U R
Connecteur Connecteur USB RS232 (Connecteur femelle
PS2)
1. Installez tout d’abord le pilote
USB sur votre PC ou
ordinateur portable.
2. Reliez l’appareil au port USB.
3. PC désignera le port de
communication pour
l’appareil.*
1. Reliez l’appareil au port
PS2.
2. PC désignera le port de
communication pour
l’appareil .*
Installation
* Remarque:
1. Allez dans le gestionnaire d’appareil “Port Com & Lpt” pour
trouver le port Com adapté.
2. Utilisez MiniGPSViewer pour le tester.
LED de GPS (Orange)
