Owner’s Manual
English: Page 1
Mode d’emploi
Français : Page 6
Manual de Uso
Español: Página 11
T87N/T87K
The Round®
69-1958EFS-0
4
Check package contents:
• Thermostat
• Wall anchors & screws (2 each)
Before you begin, make sure
you have:
• No. 2 Phillips & small pocket
screwdrivers
• Hammer
• Level (optional)
• Pencil
• Drill and bit (3/16” for drywall, 7/32”
for plaster)
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
Pre-installation checklist
This manual covers the following models:
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
• Heat-only T87K • Heat and Cool T87N

T87N/T87K • Owner's Manual
69-1958EFS—04 2
System Types
• Gas or oil heat (T87K)
• Gas, oil, or electric heat with air
conditioning (T87N)
• Warm air, hot water, high-efficiency
furnaces, heat pumps, steam, gravity
• Heat only
• Heat only with fan (T87N)
• Heat only, 2-wire, and 3-wire hot-
water valve (power open and close
valves) (T87K)
• Cool only (T87N)
System Settings (T87N)
• Heat, Off, Cool
Fan Settings (T87N)
• Auto, On
Specifications
Temperature Range
• 40° to 90°F (4.5° to 32°C)
Shipping Temperature
• 20° to 120°F (28.9° to 48.9°C)
Operating Relative Humidity
• 5% to 90% (non-condensing)
Electrical Ratings
• Voltage: 2030 VAC
• Running current:0.021.0A

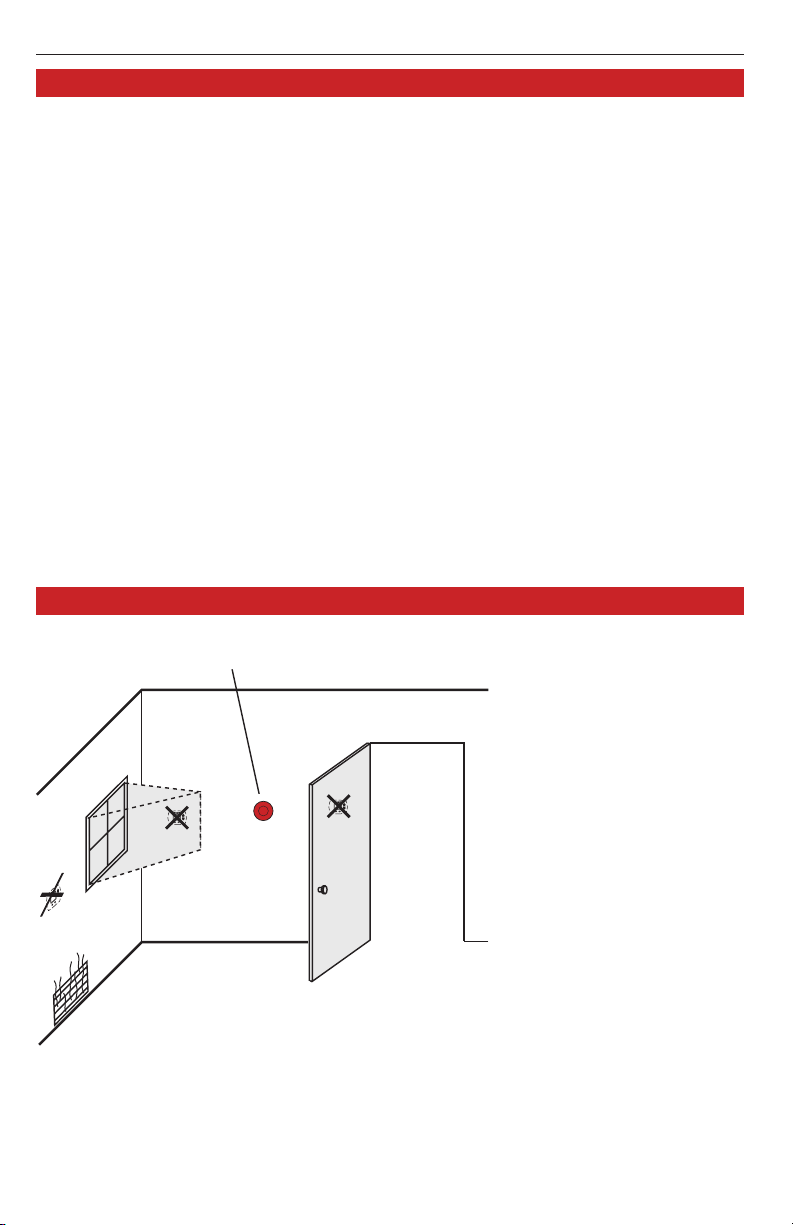

Install the thermostat about 5 feet (1.5 m) above the floor in an
area with good air circulation at average temperature.
Do not install in locations where the thermostat can be affected by:
• Drafts or dead spots behind doors and in corners
• Hot or cold air from ducts
• Sunlight or radiant heat from appliances
• Concealed pipes or chimneys
• Unheated/uncooled areas such as an outside wall behind the thermostat
NO
NO NO
Installation tips
Product application
This thermostat provides electronic control of:
• 24 VAC heating systems (T87K)
• 24 VAC heating and cooling systems (T87N)

English: Page 1 • Français : Page 6 • Español: Página 11
3 69-1958EFS—04
1. Pull wires through wire
hole. Position wallplate on
wall, level, and mark hole
positions.
2. Drill holes (3/16” for
drywall, 7/32” for plaster)
and tap in supplied wall
anchors.
3. Pull wire through wallplate,
position over anchors, then
insert and tighten mounting
screws. Check level if
desired.
1. Loosen screw terminals, insert wires into terminal block, then re-tighten screws.
2. Push excess wire back into the wall opening.
3. Plug the wall opening with nonflammable insulation to prevent drafts from affecting
thermostat operation.
Wiring
NOTES
R & Rc terminals (T87N)
In single-transformer system, leave metal
jumper in place between R& Rc. Remove
metal jumper if two-transformer system.
Heat pump systems (T87N)
If wiring to a heat pump, use a small piece of
wire (not supplied) to connect terminals W
and Y.
Wire specifications
Use 18-gauge thermostat wire. Shielded
cable is not required.
Wallplate installation
Terminal DesignationsT87N
W Heat relay.
Y Compressor contactor.
G Fan relay.
O Heat pump changeover valve
energized in cooling.
Rc Cooling power. Connect to secondary
side of cooling system transformer.
R Heating power. Connect to secondary
side of heating system transformer.
B Heat pump changeover valve
energized in heating.
Terminal DesignationsT87K
W Heat relay.
R Power. Connect to secondary side of
heating system transformer.
Y This terminal can be used for some
3-wire hot-water valve systems (power
open and close valves).
R
W
Y

T87N/T87K • Owner's Manual
69-1958EFS—04 4

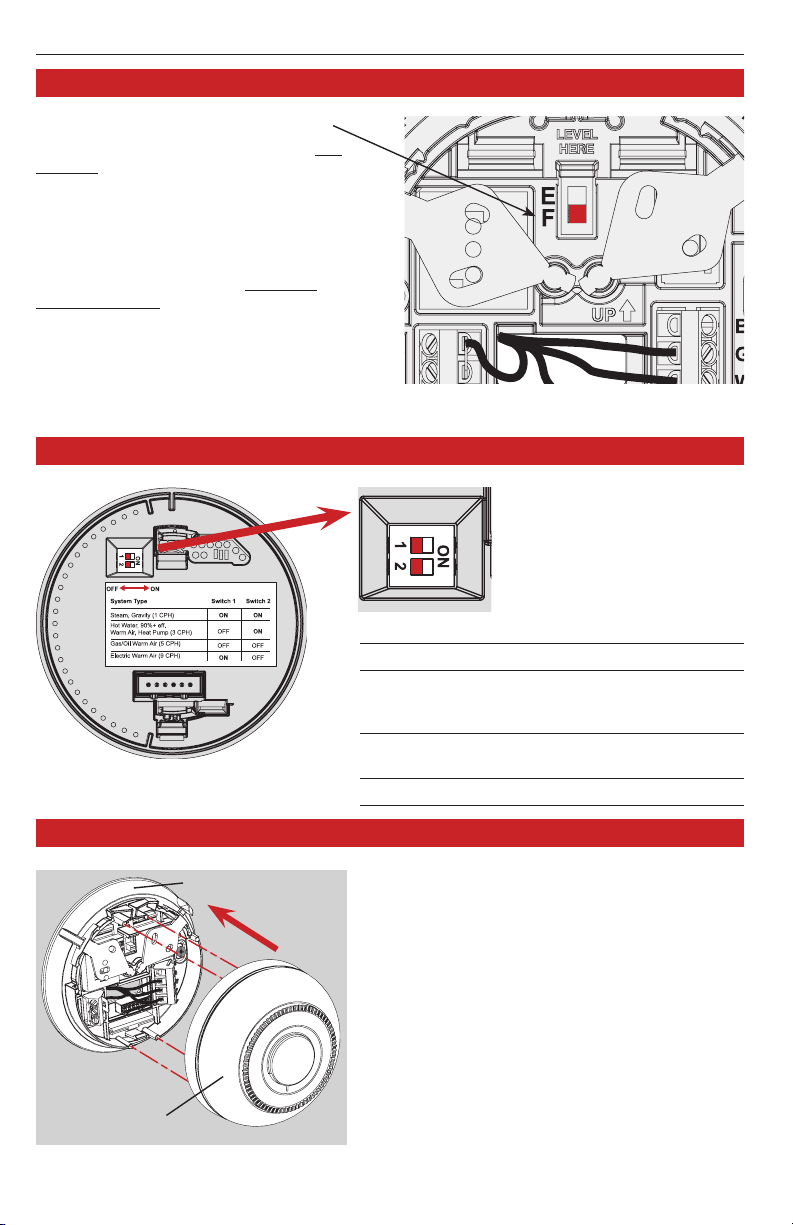

Fan operation settings:
F: For gas or oil heating systems, leave the
fan operation switch in this factory-set
position (for systems that control the fan
in a call for heat).
E: Change the switch to this setting for
heat pump or electric heat systems. (This
setting is for systems that allow the ther-
mostat to control the fan in a call for heat,
if a fan wire is connected to the Gtermi-
nal.)
Align the slots on the base with tabs on the
thermostat, then push gently until the
thermostat snaps into place.
Fan operation settings (T87N)
Thermostat mounting
Thermostat
Base
Heating System Switch 1 Switch 2
Steam or gravity (1 CPH) On On
High efficiency warm air Off On
(90%+), hot water, or
heat pump (3 CPH)
Gas or oil warm air Off Off
(factory setting) (5 CPH)
Electric warm air (9 CPH) On Off
Move the cycle rate switches
to the proper setting for your
system (see table below).
Cycle rate settings

English: Page 1 • Français : Page 6 • Español: Página 11
5 69-1958EFS—04
Resideo warrants this product, excluding battery, to be free
from defects in workmanship or materials, under normal use
and service, for a period of five (5) years from the date of first
purchase by the original purchaser. If at any time during the
warranty period the product is determined to be defective due to
workmanship or materials, Resideo shall repair or replace it (at
Resideo’s option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to
the place from which you purchased it; or
(ii) call Resideo Customer Care at 18004681502. Customer
Care will make the determination whether the product should be
returned to the following address: Resideo Return Goods, 1985
Douglas Dr. N., Golden Valley, MN 55422, or whether a replace-
ment product can be sent to you.
This warranty does not cover removal or reinstallation costs. This
warranty shall not apply if it is shown by Resideo that the defect
was caused by damage which occurred while the product was in
the possession of a consumer.
Resideo’s sole responsibility shall be to repair or replace the
product within the terms stated above. RESIDEO SHALL NOT
BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, IN
CLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH
OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER
FAILURE OF THIS PRODUCT.
Some states do not allow the exclusion or limitation of inciden-
tal or consequential damages, so this limitation may not apply
to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY RESIDEO
MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED
WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANT
ABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS
HEREBY LIMITED TO THE FIVE YEAR DURATION OF THIS
WARRANTY. Some states do not allow limitations on how long
an implied warranty lasts, so the above limitation may not apply
to you.
This warranty gives you specific legal rights, and you may
have other rights which vary from state to state. If you have
any questions concerning this warranty, please write Resideo
Customer Care, 1985 Douglas Dr, Golden Valley, MN 55422 or
call 18004681502.

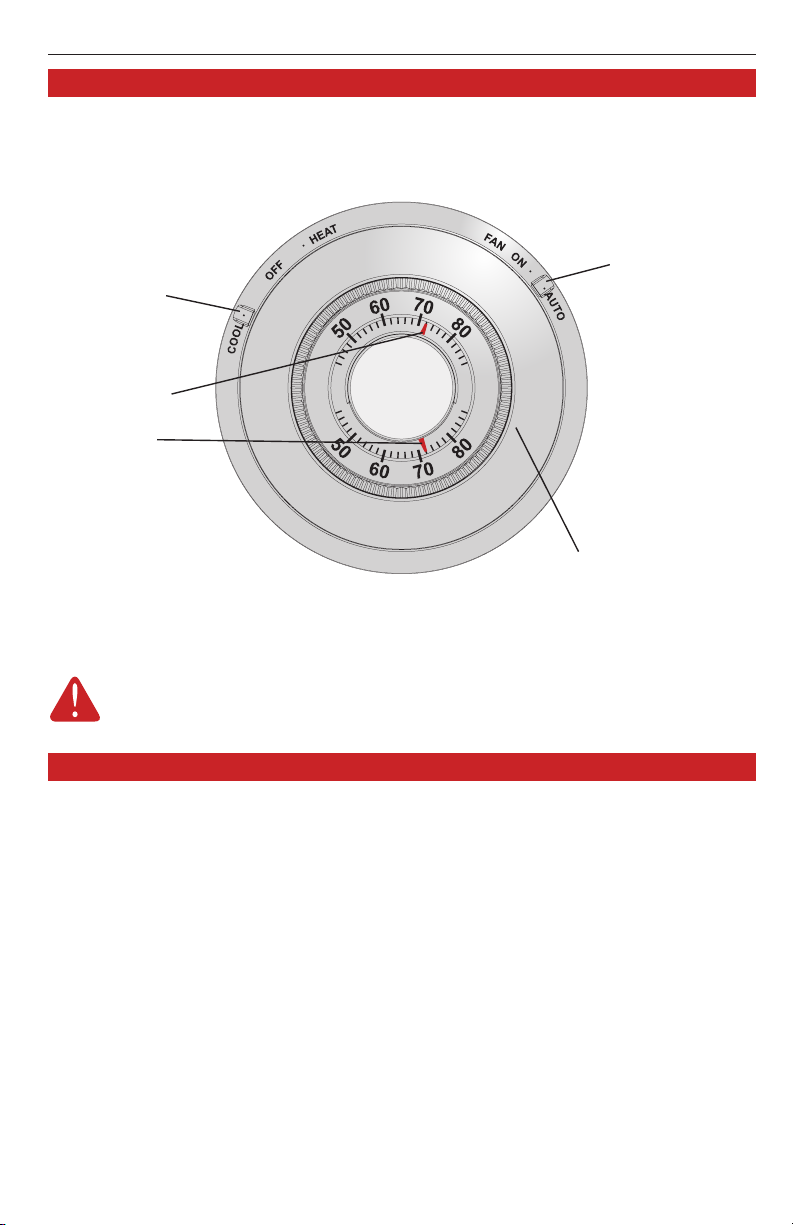

Fan switch (T87N)
• On: Fan runs continuously.
• Auto: Fan runs only when
heating or cooling system is on.
System switch (T87N)
• Cool: Controls the cooling system.
• Heat: Controls the heating system.
• Off: All systems are off.
Operation
Temperature
Desired indoor
temperature.
Current indoor
temperature.
Temperature setting
Rotate to set desired indoor
temperature.
Limited 5-year warranty
CAUTION: EQUIPMENT DAMAGE HAZARD (T87N)
Do not operate cooling system when outdoor temperature is below 50°F (10°C).

Vérifier le contenu de
l’emballage :
• Thermostat
• Chevilles et vis (2 chacun)
Avant de commencer, s’assurer
d’avoir à portée de la main :
• Petit tournevis de poche à pointe
cruciforme n° 2
• Marteau
• Niveau (facultatif)
• Crayon
• Perceuse et mèche (3/16 po si le mur
est en placoplâtre, et 7/32 po si le mur
est en plâtre)
Liste de contrôle avant l’installation
Doit être installé par un technicien d’expérience ayant reçu
la formation pertinente.
Lire attentivement les instructions. Le fait de ne pas les suivre risque
d’endommager le produit ou de constituer un danger.
AVIS SUR LE MERCURE
Si le nouveau thermostat remplace un ancien régulateur contenant un contact à
mercure, ne pas mettre l’ancien régulateur aux poubelles. Communiquer avec le service
local de cueillette des déchets pour obtenir de l’information sur le recyclage ou sur la
bonne façon de disposer d’un ancien régulateur contenant un contact à mercure.
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation
électrique avant d’effectuer le raccordement.
T87N/T87K
The Round®
Owner’s Manual
English: Page 1
Mode d’emploi
Français : Page 6
Manual de Uso
Español: Página 11
Ce manuel concerne les modèles qui suivent :
Ce thermostat contient une pile au lithium qui pourrait contenir du perchlorate.
Matériau contenant du perchlorate — des consignes de manipulation spéciales pourraient
s'appliquer, prière de consulter www.dtsc.ca.gov/hazardouswaste/perchlorate
• Chauffage seulement T87K • Chauffage et refroidissement T87N

English: Page 1 • Français : Page 6 • Español: Página 11
7 69-1958EFS—04
Types de système
• Gaz ou mazout (T87K)
• Gaz, mazout ou chauffage électrique
avec refroidissement (T87N)
• Air chaud, eau chaude, appareils
de chauffage à haut rendement,
thermopompes, vapeur et gravité
• Chauffage seulement
• Chauffage seulement (avec ventilateur)
(T87N)
• Chauffage seulement, vanne à eau
chaude à 2 fils et à 3 fils (vannes
ouvrent et ferment sous tension)
(T87K)
• Refroidissement seulement (T87N)
Réglages du système
(T87N)
• HeatOffCool
Réglages du ventilateur
(T87N)
• AutoOn
Caractéristiques techniques
Gamme de température
• 4,5 à 32 °C (40 à 90 °F)
Température à l’expédition
• 28,9 à 48,9 °C (20 à 120 °F)
Humidité relative de service
• 5 % à 90 % (sans condensation)
Caractéristiques électriques nominales
• Tension : 2030 V c.a.
• Intensité de fonctionnement : 0,021,0
A
Installer le thermostat à environ 1,5 mètre (5 pieds) du sol dans un
endroit où l’air circule bien et où la température est moyenne.
Ne pas installer le thermostat dans un endroit où les conditions suivantes peuvent
nuire à son bon fonctionnement :
• Courants d’air ou zones sans circulation d’air derrière les portes et dans les coins
• Air chaud ou froid provenant des gaines
• Convection ou rayonnement du soleil ou d’un appareil électrique
• Tuyaux et cheminées dissimulés
• Endroits non chauffés (ou non refroidis), p. ex. mur extérieur à l’arrière du thermostat
NON
NON NON
Conseils d’installation
T87N/T87K
The Round®
Utilisation du produit
Ce thermostat sert à la régulation électronique des :
• Systèmes de chauffage 24 V c.a. (T87K)
• Systèmes de chauffage et de refroidissement 24 V c.a. (T87N)

T87N/T87K • Mode d’emploi
69-1958EFS—04 8
1. Desserrer les bornes à vis, insérer les fils dans les bornes, puis resserrer les vis.
2. Rentrer les fils qui dépassent dans l'ouverture du mur.
3. Boucher l’ouverture du mur avec de l’isolant ininflammable pour empêcher les courants
d’air de perturber le fonctionnement du thermostat.
1. Placer la plaque sur le mur et la
mettre de niveau et marquer la
position des trous.
2 Percer des trous (3/16 po pour
la cloison sèche, 7/32 po pour le
plâtre), puis enfoncer les chevilles.
3 Placer la plaque sur les chevilles,
insérer et serrer les vis de
montage. Vérifier le niveau si
désiré.
Raccordement
REMARQUES
Bornes R et Rc (T87N)
Dans une installation à un transformateur,
laisser le cavalier en métal en place entre
les bornes Ret Rc. Retirer le cavalier en
métal dans le cas d’une installation à deux
transformateurs.
Installations à thermopompes (T87N)
En cas de câblage à une thermopompe,
raccorder les bornes Wet Yavec un bout de
fil (non fourni).
Caractéristiques du fil
Utiliser du fil à thermostat de calibre 18. Il
n’est pas nécessaire d’utiliser du fil blindé.
Installation de la plaque murale et de la plaque de raccordement
Désignations des bornesT87N
WRelais de chauffage.
YContacteur du compresseur.
GRelais du ventilateur.
OVanne d’inversion mise sous tension
en mode refroidissement.
Rc Alimentation refroidissement.
Raccorder au côté secondaire du
transformateur de l’installation de
refroidissement.
RAlimentation chauffage. Raccorder au
côté secondaire du transformateur de
l’installation de chauffage.
BVanne d’inversion de la thermopompe
mise sous tension en mode chauffage.
Désignations des bornesT87K
W Relais de chauffage.
R Alimentation. Raccorder au côté
secondaire du transformateur de
l’installation de chauffage.
Y Cette borne peut être utilsée pour les
systèmes à trois fils avec vanne à eau
chaude (vannes ouvrent et ferment
sous tension).
R
W
Y

English: Page 1 • Français : Page 6 • Español: Página 11
9 69-1958EFS—04
Réglages du ventilateur :
F : Pour les installations à gaz ou à mazout,
laisser le sélecteur à la position réglée
en usine (cette configuration est pour les
installations qui commandent le ventilateur
lors d’une demande de chaleur).
E : Déplacer le sélecteur à cette position s'il
s'agit d'une thermopompe ou d'un appareil
de chauffage électrique. (À cette position, le
thermostat commande la mise en marche
du ventilateur lors d’une demande de
chaleur si un fil du ventilateur est raccordé
à la borne G.)
Montage du thermostat
Thermostat
Placer les fentes du couvercle vis-à-vis les
languettes du thermostat, puis pousser douce-
ment jusqu’à ce que le thermostat s’emboîte sur
la base.
Réglages du ventilateur (T87N)
Réglages du nombre de cycles
Déplacer les interrupteurs
de réglage du nombre de
cycles en fonction de votre
système (consulter le tableau
ci-dessous).
Système de chauffage 1 2
Vapeur ou gravité (1 CPH) On On
Système à air chaud à haut rendement Off On
(90 % d’efficacité et plus), eau
chaude ou thermopompe (3 CPH)
Air chaud au gaz ou au mazout Off Off
(réglages de l’usine) (5 CPH)
Air chaud à l’électricité (9 CPH) On Off
Interrupteur
Base

T87N/T87K • Mode d’emploi
69-1958EFS—04 10
Resideo garantit ce produit, à l’exception des piles, contre tout
défaut de pièce ou de main-d’oeuvre, durant une période pour
cinq (5) ans à partir de la date d’achat par le consommateur
d’origine si le produit est utilisé et entretenu convenablement.
En cas de défaillance ou de mauvais fonctionnement pendant la
période de garantie, Resideo remplacera ou réparera le produit,
à sa discrétion.
Si le produit est défectueux
(i) renvoyez-le avec la facture ou une autre preuve d’achat date
au lieu d’achat; ou
(ii) appelez le service à la clientèle de Resideo en composant
le 18004681502. Le service à la clientèle déterminera si le
produit doit être retourné à l’adresse suivante : Resideo Return
Goods, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un
produit de remplacement peut vous être expédié.
La présente garantie ne couvre pas les frais de retrait ou de
réinstallation. La présente garantie ne s’applique pas s’il est
démontré par Resideo que la défaillance ou le mauvais fonc-
tionnement sont dus à un endommagement du produit alors
que le consommateur l’avait en sa possession.
La responsabilité exclusive de Resideo se limite à réparer ou à
remplacer le produit conformément aux modalités susmention-
nées. RESIDEO N’EST EN AUCUN CAS RESPONSABLE DES
PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES IN
DIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU
INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE
GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT
PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT
PRODUIT. Certaines provinces ne permettent pas l’exclusion
ou la restriction des dommages indirects ou accessoires et, par
conséquent, la présente restriction peut ne pas s’appliquer.
CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE
FAITE PAR RESIDEO POUR CE PRODUIT. LA DURÉE DE
TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE
QUALITÉ MARCHANDE OU D’ADAPTATION À UNE UTILISA
TION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À
LA PÉRIODE À CINQ ANNÉES DE LA PRÉSENTE GARANTIE.
Certaines provinces ne permettent pas de limiter la durée des
garanties tacites et, par conséquent, la présente limitation peut
ne pas s’appliquer.
La présente garantie donne au consommateur des droits
spécifiques et certains autres droits qui peuvent varier d’une
province à l’autre.
Pour toute question concernant la présente garantie, prière
d’écrire aux Services à la clientèle de Resideo à l’adresse suiv-
ante : Resideo Customer Relations, 1985 Douglas Dr, Golden
Valley, MN 55422 ou composer le 18004681502.
Réglage de la
température
Tourner pour obtenir la
température ambiante
désirée.
Sélecteur du système
(T87N)
• Cool : Commande le fonctionnement
du système de refroidissement.
• Heat : Commande le
fonctionnement du système de
chauffage seulement.
• Off : Tous les systèmes
sont à l’arrêt.
Sélecteur du ventilateur
(T87N)
• On : Le ventilateur fonctionne sans
interruption.
• Auto : Le ventilateur fonctionne
seulement quand le système
de chauffage ou de
refroidissement est en
marche.
Fonctionnement
La température
Température ambiante désirée.
Température ambiante en cours.
Garantie limitée de 5 ans
MISE EN GARDE : RISQUE DE DOMMAGES MATÉRIELS (T87N).
Ne pas faire fonctionner le système de refroidissement lorsque la température extérieure
est inférieure à 10 °C (50 °F).
