HM750A1000 Advanced Electrode Steam Humidifier
QUICK INSTALLATION GUIDE
Read and save these instructions. This guide should be kept by the installer.
Comprehensive information and best practices are available in the complete
product guide available at customer.honeywell.com
INCLUDED IN THE BOX
• HM750 steam humidifier • Water line (LDPE)
• Distribution nozzle • Foam gasket
• Duct mount baffle • H6062 HumidiPRO
•Steam hose • Fittings, hardware, and mounting
template
• Rubber drain hose
TOOLS AND SUPPLIES NEEDED
• Flat-head screwdriver • Phillips screwdriver
• Wrench • Copper water line (optional)
MOUNTING
• Mount vertically to wall or supply duct. Allow minimum clearances shown in Fig. 1.
• Unit must be level and installed below the steam distributor nozzle (if used).
• Location must have ambient temperature between 41 and 104 °F and
relative humidity of 595%; or non-condensing.
• If the unit will be mounted remotely, the location must accommodate the 5 ft.
(1.5 m.) steam hose, and maintain a slope of at least 4 inches (10 cm) RISE
for every 12 inches (30 cm) of RUN.
24 INCHES (610 MM)
4 INCHES (102 MM)
1 INCH
(25 MM)
41˚ - 104˚ F
(5˚ - 40˚ C)
5-95%
M36860
1 INCH (25 MM) IF WIRED BEFORE MOUNTING.
36 INCHES (914 MM) FOR WIRING ACCESSIBILITY.
1
1

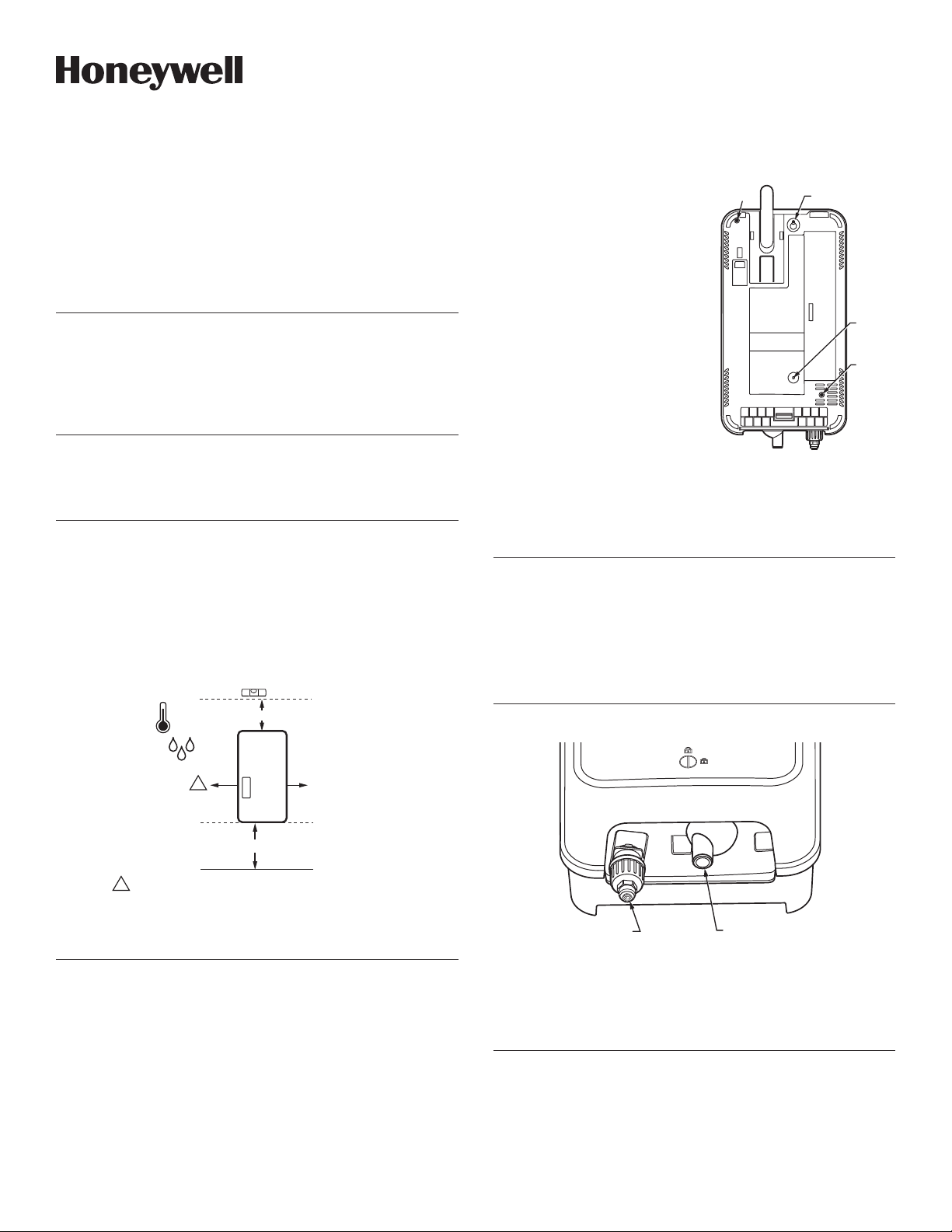

Fig. 1. Recommended clearances.
Mounting Process
1. The HM750 humidifier can be mounted to the wall (Fig. 4) or directly to the
air supply duct (Fig. 5), using a keyhole located on the back of the unit. A
mounting template is included.
2. Use #8 screws at least 2 in. (5 cm) in length (included). Mount on 2x4 studs
(or stronger). If mounting directly to the air supply duct, use thread-cutting
screws (included).
NOTE
Use screws longer than 2 in. (5 cm) if drywall or other spacer is present.
3. Install the top screw so that 1/4 in.
(6 mm) is exposed. Raise the unit
and place the screw head through
the keyhole. The humidifier can
temporarily rest using this mounting
screw alone.
4. As shown in Fig. 2, there are two ways
to finish mounting the humidifier after
the first screw has been installed using
the keyhole.
a. Making sure the humidifier is level,
secure the humidifier to the duct
using the two duct mount screw
holes.
b. If the humidifier is being mounted
to a stud, remove the cylinder and,
ensuring the humidifier is level,
screw the humidifier to the stud
using the additional stud mount
screw hole.
PLUMBING
Supply Requirements
• Use potable water;
• Pressure: 15100 PSIG;
• DO NOT use reverse osmosis or de-ionized water.
• Conductivity: 1251200 microsiemens/cm
• Temperature: 39 to 86 °F (4 to 30 °C).
Supply Plumbing
M36933
SUPPLY
CONNECTION
DRAIN
CONNECTION
Fig. 3. Water supply and drain connections.
Connect the water supply line (Copper or LDPE, supplied) to the supply
connection (Fig. 3). This is done by pushing the water supply hose into the
bayonet-style connection. The water supply line is then free to be removed.
Drain Line Installation
Connect the drain line (supplied) to the drain connection (Fig. 3). The
humidifier contains an air gap internally, so the drain line can be connected
directly to the red drain spigot using a gear clamp (included). A condensate
pump can be used. The drain water is tempered.
33-00288EF-01
M36932
KEYHOLE
STUD
MOUNT
DUCT
MOUNT
DUCT
MOUNT
Fig. 2. Mounting locations
(rear view).

33-00288EF—01 2
HM750A1000 Advanced Electrode Steam Humidifier
WARNING
Humidifier must be installed using a dedicated 15 amp
circuit breaker and hardwired directly to comply with UL
product listing. All wiring must be done per governing
electrical codes.
Electrical line cord plugs can overheat and result in risk of damage to
property and/or personal injury. Note: Product warranty will be voided if
these instructions are not followed.
CAUTION
Wiring to be performed by a licensed electrician.
Installing the unit on a GFI Circuit is recommended.
CAUTION
Equipment Damage Hazard
Failure to wire the humidifier in accordance with the wiring instructions
could cause permanent damage. Such errors will void the warranty.
CAUTION
User should not remove the device front cover while the unit
is powered.
High Voltage Wiring
Requirements
• Use 12 AWG or 14 AWG wire
• 15 amp, 120/240 volt circuit required.
• Local disconnect may be installed for future servicing.
• Wiring must be performed by a licensed electrician.
Installation Steps
1. Bring circuit to a disconnect near the device to protect from electrical shock
when servicing.
2. Hard wire the unit to local circuit disconnect as shown in Fig. 7 and Fig. 8.
3. Connect wires to MAIN SUPPLY terminals on the humidifier control board:
L1, L2/N, and GND.
4. Ensure that the jumper on humidifier’s VOLTAGE SELECTION area of the
control board is connected correctly (120 VAC or 240 VAC). The unit is
factory configured for 240 VAC. If the humidifier will run on a 120 VAC circuit,
move the jumper to 120 VAC on the Voltage Selection portion of the control
board. See Fig. 6.
MAIN SUPPLY
L1
L2/N
GND
(OPTIONAL)
OFF ON
M36861
HOT
NEUTRAL
GROUND
MAIN SUPPLY
L1
L2/N
GND
(OPTIONAL)
OFF ON
M36862
HOT
HOT
GROUND
Fig. 7. 120 VAC (1 Phase) Primary power connection. Fig. 8. 240 VAC (1 Phase) Primary power connection.
Fig. 6. Voltage selection jumper on humidifier control board.
240VAC
120VAC
M36944
Steam Distributor Nozzle
NOTE
Ensure adequate spacing for either remote or duct nozzles. Be considerate of
the duct run and/or internal coils/exchanger.
Remote-Mount (Fig. 4) - The HM750 requires a steam distributor nozzle
installed in the supply-side of ductwork. The HM750 includes a 5 ft. (1.5 m).
steam hose which sits on a molded hose guide. The hose guide ensures the
steam hose points upwards and is only used when the humidifier is installed
remotely.
The steam distributor nozzle should be installed so that the steam hose maintains
a constant slope of, at least 4 inches (10 cm) RISE for every 12 inches (30 cm) of
RUN.
Duct-Mount (Fig. 5) - Alternatively, the HM750 can distribute steam into the
air duct by mounting directly onto the supply duct. In this case, the steam hose
and the molded hose guide must be removed. To do this, the cylinder must be
removed by loosening the hose clamp nearest to the cylinder steam outlet. The
short steam hose is removed, and then the molded hose guide is released using
a two-step action:
1. Pressing on the release tab, towards the back of the humidifier; and
2. Sliding the molded hose guide downwards.
3. Insert the nozzle baffle into the distribution nozzle.
The steam distribution nozzle is installed in the opposite fashion as the molded
hose guide was removed i.e. by sliding up and into place. The steam distribution
nozzle is connected to the cylinder using a short piece of steam hose, and hose
clamps at both ends. The donut-shaped foam gasket must be installed between
the humidifier and the duct.
M36946
AIR FLOW
M36947
AIR FLOW
Fig. 4. Remote mount. Fig. 5. Duct mount.
ELECTRICAL

333-00288EF—01
HM750A1000 Advanced Electrode Steam Humidifier
ELECTRICAL
Low Voltage Control Wiring
Requirements
• 18 AWG solid wire minimum.
• Keep control wires as short as possible.
Control Wiring
There are three separate items to consider with respect to the low voltage
control wiring (Fig. 9):
1. Air Proving switch
2. Humidistat connection
3. Fan interlock wiring
Standard wiring only includes connecting the HUM terminals to the
thermostat/humidistat. For details on other wiring configurations, please refer
to the product manual.
Honeywell recommends that all installations use Air Proving to ensure steam
is only distributed when the furnace fan is active. Air proving terminals are
labeled AP.
Air Proving Switch
The humidifier will not switch primary power to energize the steam cylinder
unless the AP connections are closed. If no air proving switch is installed,
a jumper shall be installed across these terminals. If a pressure switch
is necessary, consider using the Honeywell Differential pressure switch
(50027910001).
Humidistat Connection
The humidifier will not switch primary power to energize the steam cylinder
unless the HUM connections are closed. The 24V connections may be used to
power external humidistats (5 VA max.).
Fan Interlock
The collection of terminals on the humidifier control board labeled EXTERNAL
are used to turn an external fan on when there is a call for humidity, if desired.
AIR PROVING
(OR JUMPER)
THERMOSTAT OR HUMIDISTAT
24VAC
COM
HUM
HUM
AIR PROVING JUMPER COMES PRE-INSTALLED.
REMOVE JUMPER IF AIR PROVING IS UTILIZED.
M36863
AP
AP
GT
RF
GF
Main Supply
Air Proving
Humidistat
External
L1 L2/N GND
2
1
1
WIRING FOR FAN INTERLOCK EQUIPMENT (OPTIONAL)
2
Fig. 9. Control wiring overview.
LED INDICATORS
Idle - Humidifier has power but no call to humidify.
Filling - Humidifier is on with a call to humidify; the cylinder is filling.
Humidifying - Humidifier is on with a call to humidify. The cylinder should be
producing steam. There may be a delay in actual steam production.
Draining - The cylinder is being drained either from extended idle time to
prevent stagnant conditions, or the drain has been manually activated.
Cylinder - When blinking, the cylinder has a limited time left for use. When
solid, the cylinder life has expired. Replace the cylinder.
Fault - When blinking, there is a fault present. Review the fault code label
behind the humidifier cover for more information, or contact your local service
professional.
Power - If the humidifier is off (no LEDs illuminated), pressing the power
button turns the unit on. If the humidifier is on, pressing the power button
initiates the power down function (cylinder drains then unit shuts off).
Pressing and holding the power button for 5 seconds resets any fault
conditions.
M36945
HM750
Status
Idle
Filling
Humidifying
Draining
Service
Cylinder
Fault
Power
Drain
Fault Codes In Front Cover
Fig. 10. LED panel

HM750A1000 Advanced Electrode Steam Humidifier
Home and Building Technologies
In the U.S.:
Honeywell
1985 Douglas Drive North
Golden Valley, MN 55422-3992
customer.honeywell.com
®U.S. Registered Trademark
© 2017 Honeywell International Inc.
33-00288EF—01 M.S. 08-17
Printed in United States
The product should not be disposed of with other household waste. Check for the nearest authorized collection centers or authorized recyclers. The correct disposal of
end-of-life equipment will help prevent potential negative consequences for the environment and human health.
CHECK-OUT AND START-UP
• Double-check that the voltage selector jumper on the main circuit board is
correctly configured to match the mains supply voltage (120 VAC or 240 VAC).
• If installed, turn the external electrical disconnect switch to the “ON”
position. The humidifier will do a short series of self-tests.
• Ensure the water supply valve is open.
•Press the power button.
• Humidifier should start making steam between 5 and 20 minutes. Watch the
LED to determine which mode the humidifier is in (Fig. 10). Eventually, the
“Humidifying” LED will illuminate when operating with a call.
TROUBLESHOOTING
Reference the troubleshooting label on the inside of the humidifier cover. For
all other inquiries, please consult the complete product guide available on
customer.honeywell.com or contact Honeywell Technical Support at
1-800-468-1502.
5 YEAR WARRANTY
Honeywell warrants this product to be free from defects in the workmanship or materials, under normal use and service, for a period of five (5) years from the date of purchase by the consumer.
If at any time during the warranty period the product is determined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).
If the product is defective,
(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased it; or
(ii) call Honeywell Customer Care at 18004681502. Customer Care will make the determination whether the product should be returned to the following address:
Honeywell Return Goods, Dock 4 MN103860, 1985 Douglas Dr. N., Golden Valley, MN 55422,
or whether a replacement product can be sent to you.
This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by Honeywell that the defect was caused by damage which occurred while the product
was in the possession of a consumer.
Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND,
INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER
FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages, so this limitation may not apply to you.
THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE FIVEYEAR DURATION OF THIS WARRANTY.
Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. This warranty gives you specific legal rights, and you may have other
rights which vary from state to state.
If you have any questions concerning this warranty, please write Honeywell Customer Care, 1985 Douglas Dr, Golden Valley, MN 55422 or call 18004681502.
IMPORTANT
To maintain warranty, Honeywell approved parts and cylinders must be used in the operation of the product.

Humidificateur à vapeur à électrodes HM750A1000
GUIDE D’INSTALLATION RAPIDE
Lisez et conservez ces instructions. Ce guide doit être conservé par
l’installateur. Vous trouverez de plus amples renseignements et des pratiques
exemplaires dans le guide du produit accessible sur le site customer.
honeywell.com
CONTENU DE L’EMBALLAGE
• Humidificateur à vapeur HM750 • Conduite d’eau (LDPE)
• Buse de distribution • Joint en mousse
• Dissipateur monté sur conduit • HumidiPRO H6062
•Tuyau de vapeur • Raccords, quincaillerie et modèle de
montage
•Tuyau de vidange en caoutchouc
OUTILS ET MATÉRIEL REQUIS
• Tournevis à tête plate • Tournevis cruciforme
• Clé • Conduite d’eau en cuivre (facultatif)
MONTAGE
• Montez l’appareil à la verticale au mur ou sur le conduit d’approvisionnement.
Prévoyez les dégagements minimaux illustrés à la Fig. 1.
• L’appareil doit être de niveau et installé sous la buse de distribution de la
vapeur (le cas échéant).
• Le lieu de l’installation doit avoir une température ambiante entre 5 et 40 °C
(41 et 104 °F) et une humidité relative de 5 à 95 % (ou une humidité sans
condensation).
• Si l’appareil doit être monté à distance, le lieu de l’installation doit pouvoir
accueillir un tuyau de vapeur de 1,5 m (5 pi) et maintenir une pente d’au
moins 10 cm (4 po) d’ÉLÉVATION pour chaque LONGUEUR DE TUYAU de
30 cm (12 po).
24 PO (610 MM)
4 PO (102 MM)
1 PO
(25 MM)
5 et 40° C
(41 et 104 °F)
5-95 %
MF36860
1 PO (25 MM) SI L’APPAREIL EST CÂBLÉ AVANT LE MONT
AGE.
36 PO (914 MM) POUR PERMETTRE L’ACCÈS AU CÂBLAGE.
1
1
Fig. 1. Dégagements recommandés.
Processus de montage
1. L’humidificateur HM750 peut être monté au mur (Fig. 4) ou directement sur
le conduit d’approvisionnement (Fig. 5), à l’aide d’un trou de serrure situé à
l’arrière de l’appareil. Un modèle de montage est fourni.
2. Utilisez des vis no 8 d’au moins 5 cm (2 po) de long (incluses). Fixez
l’appareil à des montants de 2x4 (ou plus). Si vous installez l’appareil
directement sur le conduit d’approvisionnement, utilisez des vis tranchantes
(incluses).
REMARQUE
Utilisez des vis de plus de 5 cm (2 po) de long en présence d’une cloison
sèche ou de toute autre entretoise.
3. Installez la vis supérieure en
prenant soin de laisser 6 mm (0,25
po) de la tige exposée. Soulevez
l’appareil et insérez la tête de
la vis dans le trou de serrure.
Il est possible de suspendre
temporairement l’humidificateur à
l’aide de cette seule vis de montage.
4. Comme l’illustre la figure 2, il existe
deux façons de terminer le montage
de l’humidificateur après avoir posé
la première vis.
a. Assurez-vous que
l’humidificateur est de niveau,
puis fixez ce dernier au conduit
d’approvisionnement à l’aide
des deux trous de montage sur
conduit.
b. Si vous installez l’humidificateur
sur un montant, retirez d’abord
le cylindre. Vérifiez ensuite que
l’humidificateur est de niveau,
puis fixez-le au montant à
l’aide du trou de montage sur
montant supplémentaire.
PLOMBERIE
Exigences relatives à l’alimentation
en eau
• Utilisez de l’eau potable.
• Pression: 103 à 689 kPa (15 à 100 PSIG).
• N’utilisez PAS d’eau traitée par osmose inverse ni d’eau désionisée.
• Conductivité: 125 à 1200 microsiemens/cm.
• Température: 4 à 30 °C (39 à 86 °F).
Plomberie de raccordement
MF3693
3
RACCORD DE
L’ALIMENTATION
RACCORD DU TUYAU
DE VIDANGE
Fig. 3. Raccords de la conduite d’alimentation en eau et du tuyau de vidange.
Branchez la conduite d’alimentation en eau (cuivre ou LDPE, incluse) sur le
raccord d’alimentation (figure 3). Il suffit d’insérer le tuyau d’alimentation en
eau dans le raccord à baïonnette. Il est ensuite possible de retirer la conduite
d’alimentation en eau.
Installation du tuyau de vidange
Raccordez le tuyau de vidange (fourni) au raccord de vidange (figure 3).
L’humidificateur comporte un entrefer à l’intérieur. Par conséquent, il est
possible de raccorder le tuyau de vidange directement au robinet de vidange
rouge à l’aide d’un collier de serrage à vis sans fin (inclus). Il est possible
d’utiliser une pompe de condensation. L’eau vidangée est tempérée.
MF36932
TROU DE
SERRURE
MONTAGE
SUR MONTAN
T
MONTAGE
SUR CONDUIT
MONTAGE
SUR CONDUIT
Fig. 2. Emplacements de
montage (vue arrière).

33-00288EF—01 2
Humidificateur à vapeur à électrodes HM750A1000
AVERTISSEMENT
L’humidificateur doit être branché sur un disjoncteur dédié
de 15 A et câblé directement afin d’être en conformité avec
les exigences de la certification UL. Tout le câblage doit être
effectué conformément aux codes électriques en vigueur.
La fiche d’alimentation électrique peut surchauffer et entraîner un
risque de dommages ou des blessures. Remarque: La garantie du
produit sera annulée si ces instructions ne sont pas respectées.
ATTENTION
Le câblage doit être effectué par un électricien certifié.
Il est recommandé d’installer l’appareil sur un circuit GFI.
ATTENTION
Risque d’endommagement de l’équipement
Si l’humidificateur n’est pas câblé conformément aux instructions de
câblage, des dommages permanents pourraient survenir. De telles
erreurs annuleront la garantie.
ATTENTION
L’utilisateur ne devrait pas retirer le couvercle frontal de
l’appareil lorsque celui-ci est sous tension.
Câblage de haute tension
Exigences
• Utilisez un fil de calibre 12 ou 14 AWG
• Branchez l’unité sur un circuit de 15 A, 120/240 V.
• Un disjoncteur local peut être installé en prévision de tout entretien ultérieur.
• Le câblage doit être effectué par un électricien certifié.
Étapes d’installation
1. Branchez le circuit sur un disjoncteur situé à proximité de l’appareil de façon
à ce qu’il soit possible de couper l’alimentation et d’éviter toute décharge
électrique au moment de l’entretien.
2. Câblez l’appareil à un disjoncteur local comme l’illustrent les figures 7 et 8.
3. Reliez les câbles aux bornes de MAIN SUPPLY (l’ALIMENTATION PRINCIPALE)
situées sur le panneau de commande de l’humidificateur: L1, L2/N, et GND.
4. Assurez-vous que le cavalier situé dans la zone de VOLTAGE SELECTION
(SÉLECTION DE LA TENSION) sur le panneau de commande de
l’humidificateur est correctement raccordé (120 VAC ou 240 VAC). L’appareil
est configuré en usine pour fonctionner sur un circuit de 240 Vca. Si
l’humidificateur doit être branché sur un circuit de 120 Vca, déplacez le
cavalier à 120 Vca dans la zone de sélection de la tension sur le panneau de
commande. Voir la Fig. 6.
MAIN SUPPLY
L1
L2/N
GND
(FACULTATIF)
OFF ON
MF36861
CHAUD
NEUTRE
TERRE
MAIN SUPPLY
L1
L2/N
GND
(FACULTATIF)
OFF ON
MF36862
CHAUD
CHAUD
TERRE
Fig. 7. Alimentation principale de 120 Vca (1 phase). Fig. 8. Alimentation principale de 240 Vca (1 phase).
Fig. 6. Cavalier de sélection de la tension
sur le panneau de commande de l’humidificateur
240VAC
120VAC
M36944
Buse de distribution de la vapeur
REMARQUE
Veillez à prévoir un dégagement suffisant pour permettre le montage à
distance ou sur conduit de la buse. Tenez compte de la longueur du conduit,
ainsi que des serpentins ou échangeurs internes.
Montage à distance (Fig. 4) - Pour que le HM750 fonctionne correctement,
il faut installer une buse de distribution de la vapeur sur le conduit
d’approvisionnement. Le HM750 comprend un tuyau de vapeur de 1,5 m (5 pi)
qui repose sur un guide moulé. Ce guide garantit que le tuyau de vapeur est
orienté vers le haut. Il n’est utilisé que lorsque l’humidificateur est installé à
distance.
La buse de distribution de la vapeur doit être installée de façon à ce que le tuyau
de vapeur maintienne une pente constante, soit une ÉLÉVATION de 10 cm (4 po)
pour chaque LONGUEUR DE TUYAU de 30 cm (12 po).
Montage sur conduit (Fig. 5) - Il est également possible d’installer le HM750 de
façon à ce qu’il distribue la vapeur dans le conduit d’approvisionnement. Pour
ce faire, il suffit de le monter directement sur le conduit d’approvisionnement.
Dans ce cas, il faut retirer le tuyau de vapeur et le guide moulé. Pour ce faire,
retirez le cylindre en desserrant le collier de serrage situé à proximité de la sortie
de vapeur du cylindre. Retirez le tuyau de vapeur. Ensuite, effectuez l’action en
trois étapes nécessaire pour retirer le guide moulé:
1. Appuyez sur la languette de déverrouillage, vers l’arrière de l’humidificateur;
2. Glissez le guide moulé vers le bas;.
3. Insérez le dissipateur dans la buse de distribution.
Pour installer la buse de distribution de la vapeur, il suffit de la glisser vers le
haut jusqu’à ce qu’elle s’enclenche en place (action contraire à celle que vous
avez effectuée pour retirer le guide moulé). La buse de distribution de la vapeur
est raccordée au cylindre à l’aide d’un court tuyau de vapeur et de colliers
de serrage à chaque extrémité. Vous devez installer le joint en mousse entre
l’humidificateur et le conduit d’approvisionnement.
MF36946
ÉCOULEMENT
D’AIR
MF36947
ÉCOULEMENT
D’AIR
Fig. 4. Montage à distance. Fig. 5. Montage sur conduit.
ÉLECTRICITÉ

333-00288EF—01
Humidificateur à vapeur à électrodes HM750A1000
ÉLECTRICITÉ
Câblage de commande à basse
tension
Exigences
• Utilisez un fil massif d’un calibre d’au moins 18 AWG.
• Assurez-vous que les câbles de commande sont aussi courts que possible.
Câblage de commande
Trois éléments sont à considérer en ce qui concerne le câblage de commande
à basse tension (Fig. 9) :
1. Interrupteur de contrôle de présence d’air
2. Raccord de l’humidostat
3. Câblage de verrouillage du ventilateur
Le câblage standard ne comprend que le raccordement des bornes HUM au
thermostat ou à l’humidostat. Pour obtenir de plus amples renseignements
sur les autres configurations de câblage, consultez le manuel du produit.
Honeywell recommande que toutes les installations prévoient un interrupteur
de contrôle de présence d’air afin d’assurer que la vapeur n’est distribuée
que lorsque le ventilateur de la fournaise est en marche. Les bornes de
l’interrupteur de contrôle de présence d’air sont étiquetées AP.
Interrupteur de contrôle de présence d’air
L’humidificateur n’activera pas l’alimentation principale pour alimenter le
cylindre de vapeur, sauf si les bornes AP sont fermées. Si aucun interrupteur
de contrôle de présence d’air n’est installé, il faut installer un cavalier entre
ces bornes. Si un pressostat est nécessaire, envisagez d’utiliser le pressostat
différentiel Honeywell (50027910001).
Raccord de l’humidostat
L’humidificateur n’activera pas l’alimentation principale pour alimenter le
cylindre de vapeur, sauf si les bornes HUM sont fermées. Des raccords de 24 V
peuvent être utilisés pour alimenter des humidostats externes (5 VA max.).
Verrouillage du ventilateur
Les bornes étiquetées EXTERNAL (EXTERNE) sur le panneau de commande
de l’humidificateur sont utilisées pour activer un ventilateur externe en cas de
demande d’humidité, au besoin.
INTERRUPTEUR DE CONTRÔLE
DE PRÉSENCE D’AIR
(OU CAVALIER)
THERMOSTAT OU HUMIDOSTAT
24 Vca
COM
HUM
HUM
LE CAVALIER DE CONTRÔLE DE PRÉSENCE D’AIR EST PRÉINSTALLÉ.
RETIREZ LE CAVALIER SI VOUS UTILISEZ UN INTERRUPTEUR DE CONTRÔLE
DE PRÉSENCE D’AIR.
MF36863
AP
AP
GT
RF
GF
Main Supply
Air Proving
Humidistat
External
L1 L2/N GND
2
1
1
CÂBLAGE POUR LE VERROUILLAGE DU VENTILATEUR (FACULTATIF)
2
Fig. 9. Aperçu du câblage de commande.
VOYANTS DEL
Idle (En veille) - L’humidificateur est sous tension, mais ne produit pas d’humidité.
Filling (Remplissage) - L’humidificateur reçoit une demande d’humidité; le cylindre se remplit.
Humidifying (Humidification) - L’humidificateur répond à une demande d’humidité. Le
cylindre devrait produire de la vapeur. Il peut y avoir un retard dans la production de vapeur.
Draining (Vidange) - Le cylindre est vidangé à la suite d’une période de veille prolongée pour
éviter tout état de stagnation, ou la fonction de vidange a été activée manuellement.
Cylinder (Cylindre) - Lorsque le voyant clignote, le cylindre approche de la fin de sa durée de
vie utile. Lorsque le voyant est fixe, le cylindre a atteint la fin de sa durée de vie utile. Remplacez
le cylindre.
Fault (Anomalie) - Lorsque le voyant clignote, il y a une anomalie. Étudiez l’étiquette de
codes d’anomalie située derrière le couvercle de l’humidificateur pour obtenir de plus amples
renseignements ou communiquez avec votre professionnel d’entretien local.
Power (Alimentation) - Si l’humidificateur est éteint (aucun voyant DEL n’est allumé), appuyez
sur le bouton d’alimentation pour mettre l’appareil sous tension. Si l’humidificateur est allumé,
appuyez sur le bouton d’alimentation pour lancer la mise hors tension de l’appareil (le cylindre
est vidangé et l’appareil s’éteint). Appuyez et maintenez enfoncé le bouton d’alimentation
pendant cinq (5) secondes pour réinitialiser toute condition d’anomalie.
M36945
HM750
Status
Idle
Filling
Humidifying
Draining
Service
Cylinder
Fault
Power
Drain
Fault Codes In Front Cover
Fig. 10. Panneau de voyants DEL.

Humidificateur à vapeur à électrodes HM750A1000
Home and Building Technologies
Aux États-Unis :
Honeywell
1985 Douglas Drive North
Golden Valley, MN 55422-3992
customer.honeywell.com
® Marque déposée aux États-Unis
© 2017 Honeywell International Inc.
33-00288EF—01 M.S. 08-17
Imprimé aux États-Unis
Le produit ne devrait pas être jeté aux ordures ménagères. Adressez-vous au centre de collecte ou de récupération autorisé le plus près. L’élimination appropriée de
l’équipement en fin de vie aidera à prévenir les conséquences négatives potentielles sur l’environnement et la santé.
VÉRIFICATION ET DÉMARRAGE
• Vérifiez que le cavalier de sélection de la tension sur le panneau de
distribution principale est correctement configuré de façon à correspondre à
la tension d’alimentation principale (120 Vca ou 240 Vca).
• Si un disjoncteur électrique externe est installé, positionnez-le à ON
(marche). L’humidificateur procèdera à une courte série de tests.
• Assurez-vous que le robinet d’alimentation en eau est ouvert.
• Appuyez sur le bouton d’alimentation.
•Il faut entre 5 et 20 minutes à l’humidificateur pour commencer à produire
de la vapeur. Consultez le panneau de voyants DEL pour déterminer
dans quel mode se trouve l’humidificateur (Fig. 10). Le voyant DEL «
Humidification » s’allumera lorsque l’humidificateur répondra à une
demande d’humidité.
DÉPANNAGE
Consultez l’étiquette de dépannage située à l’intérieur du couvercle de
l’humidificateur. Pour toute autre question, consultez le guide du produit
accessible au customer.honeywell.com ou communiquez avec le service de
soutien technique d’Honeywell au 1 800 468-1502.
GARANTIE DE 5 ANS
Honeywell garantit ce produit contre tout vice de fabrication ou de matériau dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour cinq (5) ans à partir de la
date d’achat par le consommateur. En cas de défaillance ou de mauvais fonctionnement pendant la période de garantie, Honeywell remplacera ou réparera le produit (à sa discrétion).
Si le produit est défectueux,
(i) le renvoyer avec la facture ou une autre preuve d’achat date au lieu d’achat; ou
(ii) appeler le service à la clientèle de Honeywell en composant le 18004681502. Le service à la clientèle déterminera si le produit doit être retourné à l’adresse suivante :
Honeywell Return Goods, Dock 4MN103860, 1985 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit de remplacement
peut vous être expédié.
La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est démontré par Honeywell que la défaillance est due à un
endommagement du produit qui s’est produit lorsque le consommateur l’avait en sa possession.
La responsabilité exclusive de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE
DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE
GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT, OU TOUTE AUTRE DÉFAILLANCE DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la
restriction des dommages indirects ou accessoires et, par conséquent, la présente restriction peut ne pas s’appliquer à votre cas.
CETTE GARANTIE EST LA SEULE GARANTIE EXPRESSE FAITE PAR HONEYWELL POUR CE PRODUIT. LA DURÉE DE TOUTE GARANTIE IMPLICITE, INCLUANT LES GARANTIES DE QUALITÉ
MARCHANDE OU D’ADAPTATION À UNE UTILISATION PARTICULIÈRE, EST LIMITÉE PAR LES PRÉSENTES À LA PÉRIODE DE CINQ ANS DE LA PRÉSENTE GARANTIE.
Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer. La présente garantie donne au consommateur
des droits spécifiques et certains autres droits qui peuvent varier d’une province à l’autre.
Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse suivante :
Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422, ou de composer le 18004681502.
IMPORTANT
Pour maintenir la garantie, utilisez des pièces et des cylindres approuvés par Honeywell avec ce produit.
