Honeywell PRO 1000 Series User manual

69-1968EFS-08
Série PRO 1000 / 2000 Series
Programmable and Non-programmable Thermostats
Thermostats programmables et non programmables
Termostatos programables y no programables
Installation Manual
Guide d’installation
Guía de instalación

1
ENGLISH
/
PRO 1000 / 2000 Series
Programmable and Non-programmable Thermostats
This manual covers the following models:
System Types
TH1100D, TH1110D and TH1210D
non-programmable thermostats
TH2110D and TH2210D
programmable thermostats
(Remove the thermostat from its wallplate to find the model number.)
TH1110D and TH2110D:
• Central heating - gas, oil, electric or
high-efficiency furnace (1H)
• Central heating (see above) with air
conditioning (1H/1C)
• Hot water system (steam or gravity) with or
without pump
• Central air conditioners
• 750 mV heating systems
• Heat pumps without auxiliary heating (1H/1C)
TH1210D and TH2210D:
• Heat pumps with auxiliary heating (2H/1C)
TH1100D:
• Central heating - gas, oil, electric or
high-efficiency furnace (1H)
• Hot water system (steam or gravity) with or
without pump
• 750 mV heating systems
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
Need Help?
For assistance with this product please visit http://yourhome.honeywell.com
or call Honeywell Customer Care toll-free at 1-800-468-1502.

Installation Guide
2
ENGLISH
1 Loosen the locking screw at the bottom of the thermostat. Note that the screw is
captive and cannot be removed from the wallplate.
2 Separate the thermostat from the wallplate as per Figure 1.
3 Position the wallplate against the wall and mark hole positions with a pencil.
NOTE: Levelling is for esthetics only and will not affect the performance of the
thermostat.
4 Drill holes at the marked positions and insert supplied wall anchors.
5 Pass the wires through the large opening located at the bottom center of the wallplate
as per Figure 2.
6 Secure the wallplate to the wall with supplied mounting screws as per Figure 3.
7 Connect the wires to the terminals.
Wallplate installation
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power
before beginning installation.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube,
do not place the old control in the trash. Contact your local waste
management authority for instructions regarding recycling and proper
disposal.
Figure 1
Figure 2 Figure 3

PRO 1000 / 2000 Series
3
ENGLISH
Gas, oil or electric heating (1H)
Gas, oil or electric heating and/or air conditioning (1H / 1C / 1H1C)
Heat pump without auxiliary heating (1H1C)
Heat pump with auxiliary heating (2H1C)
Wiring
Power supply. Provide disconnect means and overload protection as required.
Set the O/B jumper according to the type of reversing valve (see page 4).
Use a piece of wire (not supplied) to connect W and Y terminals to each other.
Optional 24 VAC common connection. If this connection is not made, use batteries
to power the thermostat.
This connection is not required for systems that provide heating only.
This connection is not required for systems that provide cooling only.
This connection is not required for systems that do not have an air recirculating fan.
Use
TH1100D
Heat
Use
TH1110D
or
TH2110D
Fan
Compressor
Heat
Use
TH1110D
or
TH2110D
Fan
Compressor
Reversing valve
Use
TH1210D
or
TH2210D
Fan
Compressor
Auxiliary Heat
Reversing valve

Installation Guide
4
ENGLISH
NOTE: This setting is necessary only if the thermostat is connected to a heat pump.
The jumper is located on the back of the thermostat faceplate. Set it according to the type
of reversing (changeover) valve used by the heat pump.
•O (factory setting): The reversing valve is energized when the System switch is set to
Cool (cooling mode).
•B: The reversing valve is energized when the System switch is set to Heat (heating
mode).
Incorrect jumper setting: The heat pump operation will be reversed; i.e., it will cool in
Heat mode and will heat in Cool mode.
NOTE: This setting is not applicable if a fan is not connected to the G terminal.
A jumper, located on the back of the thermostat faceplate, determines how the fan operates
in Automatic mode. This jumper is not available on TH1100, TH1210D and TH2210D. On
the TH1210D and TH2210D models, when the fan is placed in Automatic mode, it starts
right away when there is a call for heat or cool.
•HG (factory setting) : Leave the jumper in this position for gas or oil heating systems. In this
position, the heating system controls the fan operation. When there is a call for heat, the fan
starts only when the air coming out of the vents is sufficiently warm. When there is a call for
cool, the fan starts right away.
• HE : Place the jumper to this position for heat pump or electric heating systems. In this position,
the thermostat activates the fan as soon as there is a call for heat or cool.
Incorrect jumper setting: An incorrect setting is noticeable in a gas or oil heating system.
When heating starts, you will initially feel cold air coming out of the vents as the fan is
running before the furnace has enough time to heat up the air.
If a 24-VAC common wire is connected to the C terminal, batteries are
optional and serve to provide backup power.
If a 24-VAC common wire is not connected to the C terminal, batteries
are necessary to power the thermostat.
Install 2 AAA batteries on the back of the thermostat faceplate as
shown.
1 Align the two brackets on the top of the thermostat with the
corresponding slots on the top of the wallplate.
2 Push the faceplate against the wallplate.
3 Tighten the screw at the bottom of the thermostat.
Reversing valve setting
Fan operation setting
Battery installation
Thermostat mounting

PRO 1000 / 2000 Series
5
ENGLISH
Follow the procedure below to personalize and
configure the thermostat according to the heating/
cooling system.
1 Press and simultaneously (for three
seconds) until the display appears as
shown on the right.
2 Press or to change the option.
3 Press and for one second to advance
to the next function.
4 When the last function is displayed, press
and to save any changes and exit the
menu.
NOTE : If you do not press any button for 60 seconds
while you are in the setup menu, the thermostat automatically saves any changes made and exits
the menu. For programmable models only, at any time you can save the changes and exit by
pressing the
Run button.
1Depending on your thermostat model or your system type, some functions are non-available or
non-applicable.
2Damage can occur if the compressor is restarted too soon after shutdown. This feature forces the
compressor to wait 5 minutes before restarting. During the wait time, the message Cool On or Heat On
flashes on the screen. When the safe wait time has elapsed, the message stops flashing and the compressor
turns on.
3Adaptive Intelligent Recovery™ allows the thermostat to “learn” how long your furnace or air conditioner
takes to reach the set temperature. Simply program the desired times and desired temperatures into the
schedule. The thermostat will determine when to activate heating or cooling so that the desired temperature
is attained at the desired time.
4In Indoor mode, the minimum setpoint is 40°F (5°C) for frost protection. In Garage mode, the minimum
setpoint is 35°F (1.5°C) for energy savings.

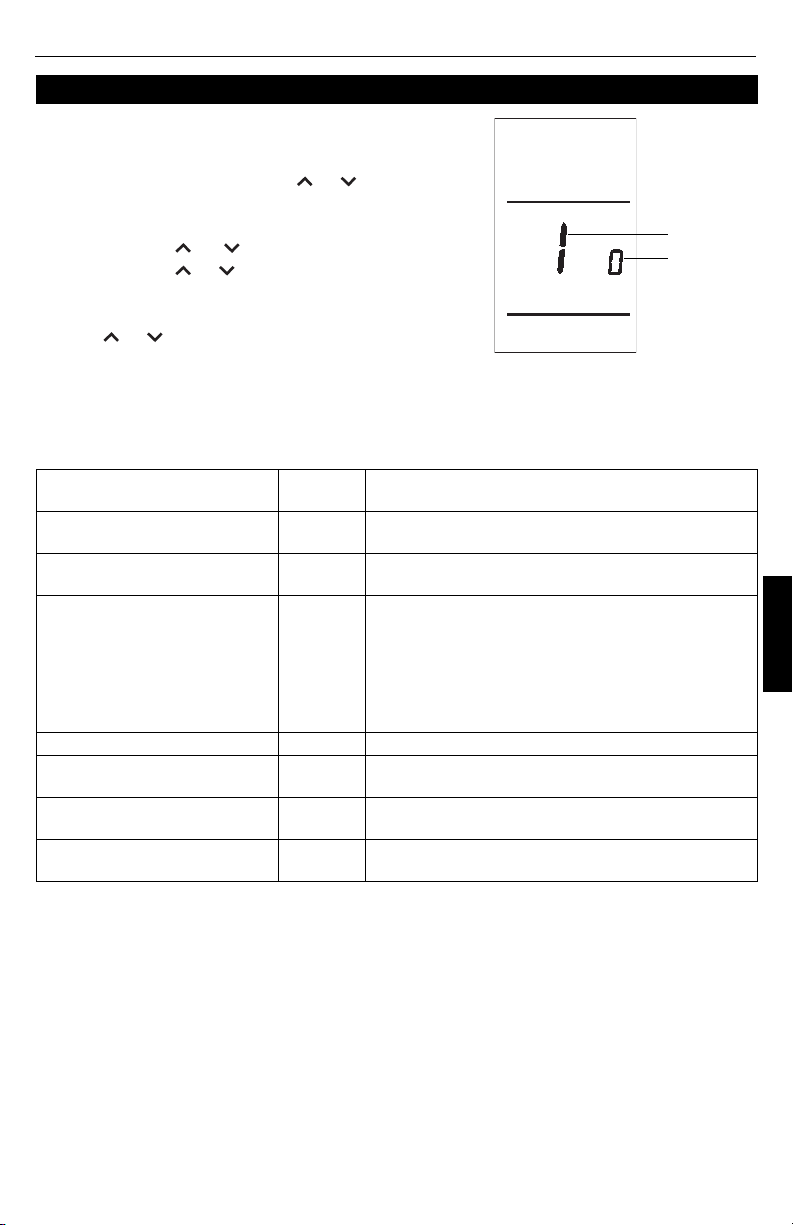

Installer setup
Function1Default
setting Options
1 Temperature display format 0 0: Fahrenheit
1: Celsius
2 Time display format 0 0: 12-hour display
1: 24-hour display
3 Heating cycles per hour 5
2 to 6 cycles per hour
• 2: 30 min (steam, gravity)
• 3: 20 min (hot water, 90%+ high-efficiency furnace)
• 4: 15 min (gas or oil)
• 5: 12 min (gas or oil)
• 6: 10 min (electric)
4 Cooling cycles per hour 3 2 to 6 cycles per hour
5Compressor protection210: Off
1: On
6Adaptive Intelligent Recovery310: Off
1: On
7Application400: Indoor mode: 40°F to 90°F (4.5°C to 32°C)
1: Garage mode: 35°F to 90°F (1.5°C to 32°C)
Function
number
Option
number

Installation Guide
6
ENGLISH
Temperature Ranges
• Heat: 40 °F to 90 °F (4.5 °C to 32 °C)*
• Cool: 50 °F to 99 °F (10 °C to 37 °C)
Operating Ambient Temperature
• 32 °F to 122 °F (0 °C to 50 °C)
Shipping Temperature
• -40 °F to 130 °F (-40 °C to 55 °C)
Operating Relative Humidity
• 5% to 90% (non-condensing)
Physical Dimensions
• 4.7” H x 2.9” W x 1.1” D (120 mm H x 74 mm W x 28 mm D)
Power Supply
• 24 VAC or 2 AAA batteries
Maximum Load
• 1 A @ 24 VAC per output
Specifications

1
FRANÇAIS
/
Série PRO 1000 / 2000
Thermostats programmables et non programmables
Le présent guide porte sur les modèles suivants :
Types de système
Thermostats non programmables
TH1100D, TH1110D et TH1210D
Thermostats programmables
TH2110D et TH2210D
(Retirer le thermostat de sa plaque murale pour trouver le numéro de modèle.)
TH1110D et TH2110D :
• Chauffage central - fournaise au gaz, mazout,
électrique ou à haut rendement (1H)
• Chauffage central (voir ci-dessus) avec
climatisation (1H/1C)
• Eau chaude (vapeur ou gravité) avec ou sans
pompe
• Climatiseur central
• Systèmes de chauffage 750 mV
• Thermopompes sans chauffage d’appoint
(1H1C)
TH1210D et TH2210D :
• Thermopompes avec chauffage d’appoint
(2H1C)
TH1100D :
• Chauffage central - fournaise au gaz, mazout,
électrique ou à haut rendement (1H)
• Eau chaude (vapeur ou gravité) avec ou sans
pompe
• Systèmes de chauffage 750 mV
Doit être installé par un technicien d’expérience ayant reçu la formation pertinente.
Lire attentivement les instructions. Le fait de ne pas les suivre
risque d’endommager le produit ou de présenter un danger.
Besoin d’aide?
Pour obtenir de l’assistance au sujet de ce produit, consulter le http://yourhome.honeywell.com
ou téléphoner sans frais au Centre de service à la clientèle de Honeywell au 1 800 468-1502 .

Guide d’utilisation
2
FRANÇAIS
1 Desserrer la vis de blocage au bas du thermostat. Noter que la vis est captive et ne
peut pas être enlevée de la plaque murale.
2 Séparer le thermostat de la plaque murale selon la figure 1.
3 Placer la plaque murale contre le mur et marquer au crayon l’emplacement des trous.
NOTA : La mise à niveau est purement esthétique et n'aura aucun effet sur le
fonctionnement du thermostat.
4 Percer les trous aux endroits marqués et insérer les chevilles d’ancrage fournies.
5 Passer les fils par la grande ouverture située au centre inférieur de la plaque murale
selon la figure 2.
6 Fixer la plaque murale au mur avec les vis de montage fournies selon la figure 3.
7 Relier les fils aux bornes.
Installation de la plaque murale
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut provoquer des chocs électriques ou endommager le matériel. Couper
l’alimentation électrique avant d’effectuer le raccordement.
AVIS SUR LE MERCURE
Si le nouveau thermostat remplace un ancien régulateur contenant un
contact à mercure, ne pas jeter l’ancien régulateur à la poubelle.
Communiquer avec le service local de cueillette des déchets pour obtenir
de l’information sur le recyclage ou sur la bonne façon de se débarrasser
d’un ancien régulateur contenant un contact à mercure.
Figure 1
Figure 2 Figure 3

Série PRO 1000 / 2000
3
FRANÇAIS
Chauffage au gaz, mazout ou électrique (1H)
Chauffage au gaz, mazout ou électrique et/ou climatisation (1H / 1C / 1H1C)
Thermopompe sans chauffage d’appoint (1H1C)
Thermopompe avec chauffage d’appoint (2H1C)
Câblage
Alimentation : Utiliser au besoin un dispositif de coupure et une protection contre les surcharges.
Positionner le cavalier O/B selon le type de valve d’inversion (voir la page 4).
Utiliser un petit bout de fil (non fourni) pour raccorder les bornes W et Y.
Connexion commune 24 V c.a. en option. À défaut de cette connexion, utiliser des piles pour alimenter le
thermostat.
Cette connexion n'est pas requise pour les systèmes qui fournissent uniquement du chauffage.
Cette connexion n'est pas requise pour les systèmes qui fournissent uniquement du refroidissement.
Cette connexion n'est pas requise pour les systèmes qui ne sont pas munis d’un ventilateur.
Utiliser le
TH1100D
Chauffage
Utiliser le
TH1110D
ou le
TH2110D
Ventilateur
Compresseur
Chauffage
Utiliser le
TH1110D
ou le
TH2110D
Ventilateur
Compresseur
Valve d’inversion
Utiliser le
TH1210D
ou le
TH2210D
Ventilateur
Compresseur
Valve d’inversion
Chauffage d’appoint

Guide d’utilisation
4
FRANÇAIS
NOTA : Ce réglage n’est nécessaire que si le thermostat est relié à une thermopompe.
Le cavalier de réglage est situé au dos de la façade du thermostat. Le positionner en fonction du
type de valve d’inversion utilisée par la thermopompe.
•O (réglage d’usine) : La valve d’inversion est activée quand le commutateur de système est placé à
Cool (mode Refroidissement).
•B : La valve d’inversion est activée quand le commutateur de système est placé à Heat (mode
Chauffage).
Si le réglage est incorrect : La thermopompe fonctionnera à l’inverse; c.-à-d. qu’elle refroidira en
mode Chauffage et chauffera en mode Refroidissement.
NOTA : Ce réglage ne s’applique pas si aucun ventilateur n’est relié à la borne G.
Le cavalier de réglage, situé au dos de la façade du thermostat, sert à déterminer le
fonctionnement du ventilateur en mode Automatique. Ce cavalier n’est pas disponible sur TH1100,
TH1210D et TH2210D. Sur les modèles TH1210D et TH2210D, lorsque le ventilateur est en mode
Automatique, le ventilateur démarre aussitôt qu’il y a une demande de chauffage ou de
refroidissement.
•HG (réglage d’usine) : Laisser le cavalier dans cette position dans le cas d’un système de
chauffage au gaz ou au mazout. Dans cette position, le ventilateur est commandé par le système
de chauffage. Lorsqu’il y a une demande de chauffage, le ventilateur démarre uniquement lorsque
l’air qui circule est suffisamment chaud. Lorsqu’il y a une demande de refroidissement, le
ventilateur démarre aussitôt.
•HE : Placer le cavalier dans cette position dans le cas d’une thermopompe ou d’un système de
chauffage électrique. Dans cette position, le ventilateur démarre aussitôt qu’il y a une demande de
chauffage ou de refroidissement.
Si le réglage est incorrect : Un réglage incorrect est apparent dans un système de chauffage au gaz
ou au mazout. Chaque fois que le chauffage démarrera, vous sentirez l'air froid qui circule puisque le
ventilateur commencera à fonctionner avant que l'air n’ait le temps d’être réchauffé
.
Si le fil commun 24 V c.a. est relié à la borne C, les batteries sont
facultatives et servent d’alimentation de secours en cas de panne
de courant.
Si le fil commun 24 V c.a n’est pas relié à la borne C, les batteries
sont nécessaires pour alimenter le thermostat.
Insérer 2 piles AAA à l’arrière du thermostat tel qu’illustré.
1 Aligner les deux languettes sur le haut de la façade avec les fentes
correspondantes sur le haut de la plaque murale.
2 Pousser la façade contre la plaque murale.
3 Serrer la vis située sous le thermostat.
Réglage de la valve d’inversion
Réglage du ventilateur
Installation des piles
Montage du thermostat

Série PRO 1000 / 2000
5
FRANÇAIS
Suivre les étapes ci-dessous pour personnaliser et
configurer le thermostat selon le système de chauffage/
refroidissement.
1 Appuyer simultanément sur et (pendant
trois secondes) jusqu’à ce que l’affichage
ci-contre apparaisse à l’écran.
2 Appuyer sur ou pour changer d’option.
3 Appuyer sur et pendant une seconde pour
passer à la fonction suivante.
4 Lorsque la dernière fonction est affichée, appuyez
sur et pour enregistrer toutes les
modifications et sortir du menu.
NOTA : Si vous n’appuyez sur aucun bouton pendant 60 secondes lorsque vous êtes dans le
menu, le thermostat enregistrera toutes les modifications et sortira du menu automatiquement.
Pour les modèles programmables, vous pouvez enregistrer en tout temps les modifications et
sortir du menu en appuyant Run.
1Selon le modèle de votre thermostat ou votre système, il se peut que certains fonctions ne soient pas
disponibles ou ne soient pas utilisés.
2Le compresseur risque d’être endommagé s’il redémarre trop tôt après son arrêt. Cette fonction oblige le
compresseur à attendre 5 minutes avant de redémarrer. Pendant cette attente, la mention Cool On ou Heat
On clignote à l’écran. Une fois la période écoulée, le message cessera de clignoter et le compresseur
démarrera.
3Adaptive Intelligent Recovery permet au thermostat « d’apprendre » combien de temps il faut au système
de chauffage ou de refroidissement pour atteindre la température programmée. Il suffit de programmer les
heures et les températures désirées dans l’horaire. Le thermostat démarrera le chauffage ou le
refroidissement à l’heure nécessaire pour que la température désirée soit atteinte à l’heure programmée.
4En mode Intérieur, la consigne minimale est de 5 °C (40 °F) pour la protection contre le gel. En mode
Garage, la consigne minimale est de 1.5 °C (35 °F) pour permettre des économies d'énergie.
Configuration par l’installateur
Fonction1Réglage
par défaut Options
1Format d’affichage de la
température 00 : Fahrenheit 1 : Celsius
2 Format d’affichage de l’heure 0 0 : format 12 heures
1 : format 24 heures
3 Cycles de chauffage/heure 5
2 à 6 cycles par heure
• 2 : 30 min (vapeur, gravité)
• 3 : 20 min (eau chaude, fournaise 90 %+ haute
efficacité)
• 4 : 15 min (gaz ou mazout)
• 5 : 12 min (gaz ou mazout)
• 6 : 10 min (électrique)
4 Cycles de refroidissement/heure 3 2 à 6 cycles par heure
5Protection du compresseur210 : désactivé
1 : activé
6Adaptive Intelligent Recovery310 : Arrêt
1 : Marche
7Application400 : mode Intérieur : 4.5 °C to 32 °C (40 °F to 90 °F)
1 : mode Garage : 1.5 °C to 32 °C (35 °F to 90 °F)
Numéro de
la fonction
Numéro
de l’option

Guide d’utilisation
6
FRANÇAIS
Plages de température
• Chauffage : 4,5 °C à 32 °C (40 °F à 90 °F)
• Refroidissement : 10 °C à 37 °C (50 °F à 99 °F)
Température de fonctionnement
• 0 °C à 50 °C (32 °F à 122 °F)
Température d’expédition
• -40 °C à 55 °C (-40 °F à 130 °F)
Humidité relative
• 5 % à 90 % (sans condensation)
Dimensions
• 120 mm H x 74 mm L x 28 mm P (4,7 po H x 2,9 po L x 1,1 po P)
Alimentation
• 24 V c.a. ou 2 piles AAA
Charge maximale
• 1 A @ 24 V c.a. par sortie
Fiche technique

1
ESPAÑOL
/
Serie PRO 1000 / 2000
Termostatos programables y no programables
Este manual incluye los siguientes modelos:
Tipos de sistemas
Termostatos no programables
TH1100D, TH1110D y TH1210D
Termostatos programables
TH2110D y TH2210D
(Retirar el termostato de la placa mural para ver el número de modelo.)
TH1110D y TH2110D:
• Calefacción central - calefactor a gas, aceite,
eléctrico o de alto rendimiento (1H)
• Calefacción central (ver arriba) con aire
acondicionado (1H/1C)
• Sistema de agua caliente (vapor o gravedad)
con o sin bomba
• Aire acondicionado central
• Sistema de calefacción de 750 mV
• Bombas de calor sin calefactor auxiliar (1H/1C)
TH1210D y TH2210D:
• Bombas de calor con calefactor auxiliar
(2H/1C)
TH1100D:
• Calefacción central - calefactor a gas, aceite,
eléctrico o de alto rendimiento (1H)
• Sistema de agua caliente (vapor o gravedad)
con o sin bomba
• Sistema de calefacción de 750 mV
Un técnico capacitado y experimentado debe instalar el termostato
Leer estas instrucciones atentamente. Si no se respetaran, el producto puede dañarse o
puede ocasionarse una situación de peligro.
¿Necesidad de asistencia?
Para obtener asistencia relacionada con este producto, visitar http://yourhome.honeywell.com
o comunícarse con el número gratuito del servicio de atención al cliente de Honeywell,
llamando al 1-800-468-1502.

Guía de instalación
2
ESPAÑOL
1 Destornillar el tornillo de anclaje que está en la parte inferior del termostato. Tener en
cuenta que el tornillo está prisionero y no puede retirarse de la placa.
2 Separar el termostato de la placa mural según se muestra en la figura 1.
3 Colocar la placa mural contra la pared y marcar los agujeros con un lápiz.
NOTA: La nivelación se hace por razones estéticas solamente y no afectará el
funcionamiento del termostato.
4 Perforar los agujeros en el lugar marcado e introducir los anclajes de pared provistos.
5 Pasar los cables por la gran abertura situada en el centro de la parte inferior de la
placa mural según se muestra en la figura 2.
6 Fijar la placa mural a la pared con los tornillos de montaje provistos según se muestra
en la figura 3.
7 Conectar los cables con los terminales.
Instalación de la placa mural
ADVERTENCIA: PELIGRO DE ELECTROCUCIÓN
Se puede producir un choque eléctrico o dañarse el equipo. Desconectarlo
de la fuente de energía antes de comenzar la instalación.
AVISO SOBRE EL MERCURIO
En caso de que este producto reemplace un control que contenga
mercurio en tubo sellado, evitar arrojar el viejo control a la basura.
Comunicarse con la autoridad local para el manejo de desechos a fin de
obtener instrucciones sobre el reciclado y la correcta eliminación de este
tipo de producto.
Figura 1
Figura 2 Figura 3

Serie PRO 1000 / 2000
3
ESPAÑOL
Calefacción (gas, aceite o eléctrica) (1H)
Calefacción (gas, aceite o eléctrica) o aire acondicionado (1H / 1C / 1H1C)
Bomba de calor sin calefactor auxiliar (1H1C)
Bomba de calor con calefactor auxiliar (2H1C)
Cableado
Alimentación: proporciona un mecanismo de desconexión y una protección contra la sobrecarga.
Colocar el puente O/B según el tipo de válvula de inversión (ver la página 4).
Utilizar un trozo de cable (no provisto) para conectar los terminales W e Y.
Conexión común de 24 V C.A. opcional. Si no hubiera conexión, utilizar pilas para alimentar el termostato.
No se requiere esta conexión en los sistemas que proveen únicamente calefacción.
No se requiere esta conexión en los sistemas que proveen únicamente enfriamiento.
No se requiere esta conexión en los sistemas que no tiene ventilador.
Calefacción
Utilizar el
TH1100D
Utilizar el
TH1110D o
el TH2110D
Ventilador
Compresor
Calefacción
Utilizar el
TH1110D o
el TH2110D
Ventilador
Compresor
Válvula de inversión
Utilizar el
TH1210D o
el TH2210D
Ventilador
Compresor
Válvula de inversión
Calefacción auxiliar

Guía de instalación
4
ESPAÑOL
NOTA: este ajuste no es necesario si el termostato estará conectado a una bomba de calor.
El puente de ajuste está situado en la parte posterior de la tapa del termostato. Hay que
colocarlo según el tipo de válvula de inversión que utiliza la bomba de calor.
•O (ajuste de fábrica): la válvula de inversión se activa cuando el conmutador del sistema está
en Cool (modo Enfriamiento).
•B: la válvula de inversión se activa cuando el conmutador del sistema está en Heat (modo
Calefacción).
Si el ajuste es incorrecto: la bomba de calor funcionará al revés; es decir, enfriará en modo
Calefacción y calentará en modo Enfriamiento.
NOTA: este ajuste no se aplica si no hay un ventilador conectado al terminal G.
El puente ubicado en la parte de atrás de la tapa del termostato sirve para determinar de qué manera
funciona el ventilador en Modo Automático. Este puente no está disponible en los modelos TH1100,
TH1210D y TH2210D. En los modelos TH1210D y TH2210D, el ventilador arranca inmediatamente
cuando está en Modo Automático si hay un pedido de calefacción o de enfriamiento.
•HG (ajuste de fábrica): dejar el puente en esta posición en el caso de un sistema de
calefacción a gas o a aceite. En esta posición, el ventilador está controlado por el sistema de
calefacción. Si hay un pedido de calefacción, el ventilador arranca solamente cuando el aire
que sale de las rejillas de ventilación está suficientemente caliente. Cuando hay un pedido
de enfriamiento, el ventilador arranca inmediatamente.
•HE: colocar el puente en esta posición en el caso de una bomba de calor o de un sistema de
calefacción eléctrico. En esta posición, el termostato activa el ventilador en cuanto hay un
pedido de calefacción o de enfriamiento.
Si el ajuste es incorrecto: un ajuste incorrecto es evidente en un sistema de calefacción a gas
o a aceite. Cada vez que la calefacción arranca, se sentirá que circula aire frío, porque el
ventilador comienza a funcionar antes de que el aire haya tenido tiempo de calentarse
.
Si el cable común de 24 V C.A. está conectado al terminal C, las
baterías con optativas y sirven de alimentación de seguridad en caso
de interrupción de la corriente.
Si el cable común de 24 V C.A. no está está conectado al terminal C,
las baterías con necesarias para alimentar el termostato.
Instalar dos pilas AAA en la parte trasera de la tapa del termostato,
como se indica.
1 Alinear las dos lengüetas de la parte superior de la tapa con las
ranuras conrrespondientes en la parte superior de la placa mural.
2 Empujar la tapa contra la placa mural.
3 Ajustar el tornillo en la base del termostato.
Ajuste de la válvula de inversión
Ajuste del ventilador
Instalación de las pilas
Montaje del termostato

Serie PRO 1000 / 2000
5
ESPAÑOL
Seguir las etapas a continuación para personalizar y
configurar el termostato según el sistema de
calefacción/enfriamiento.
1 Presionar y (durante tres segundos) hasta
que la pantalla aparecerá como en la figura a la
derecha.
2 Presionar o para cambiar de opción.
3 Presionar y durante un segundo para
pasar a la función siguiente.
4 Cuando se visualiza la última función, se
presiona y para salir del menú.
NOTA: si no se presiona ningún botón durante 60
segundos estando en el menú de ajuste, el termostato
salva los cambios automáticamente y sale del menú. En los modelos programables solamente
se pueden salvar los cambios en cualquier momento y salir presionando el botón Run.
1Según el modelo de su termostato o de su sistema, es posible que algunas funciones no sean disponibles
o utilizadas.
2Se corre el riesgo de dañar el compresor si se lo hace arrancar enseguida después de que se haya
detenido. Esta función obliga al compresor a esperar 5 minutos antes de arrancar nuevamente. Durante este
lapso, el mensaje Cool On o Heat On parpadean en la pantalla. Cuando el lapso de seguridad haya
terminado, el mensaje dejará de parpadear y el compresor se encenderá.
3
Adaptive Intelligent Recovery™ permite al termostato “aprender” cuánto tiempo necesita el sistema de
calefacción o de enfriamiento para alcanzar la temperatura programada. Hay que programar solamente las
horas y temperaturas deseadas en el horario. El termostato pondrá en marcha la calefacción o la
climatización a la hora necesaria para alcanzar la temperatura fijada a la hora prestablecida.
4En modo Interior, se puede reducir el punto de ajuste a 5 °C (40 °F) para la protección contra el
congelamiento. En modo Garaje, el punto de ajuste mínimo es 1.5 °C (35 °F) para economizar energía.
Configuración por parte del instalador
Función1Ajuste por
defecto Opciones
1Formato de visualización de la
temperatura 00: Fahrenheit 1: Celsius
2Formato de visualización de la
hora 00: formato 12 horas
1: formato 24 horas
3 Ciclos de calefacción por hora 5
2 a 6 ciclos por hora
• 2: 30 min. (vapor, gravedad)
• 3: 20 min. (agua caliente, calefactor 90%+ alto
rendimiento)
• 4: 15 min. (gas o aceite)
• 5: 12 min. (gas o aceite)
• 6: 10 min. (eléctrica)
4 Ciclos de enfriamiento por hora 3 2 a 6 ciclos por hora
5Protección del compresor210: desactivado
1: activado
6
Adaptive Intelligent Recovery
310: inactiva
1: en marcha
7Application400 : modo Interior : 4.5 °C a 32 °C (40 °F a 90 °F)
1 : modo Garaje : 1.5 °C a 32 °C (35 °F a 90 °F)
Número de
la función
Número de
la opción

Guía de instalación
6
ESPAÑOL
Gamas de temperatura
• Calefacción: 4,5 °C a 32 °C (40 °F a 90 °F)
• Enfriamiento: 10 °C a 37 °C (50 °F a 99 °F)
Temperatura de funcionamiento
• 0 °C a 50 °C (32 °F a 122 °F)
Temperatura de expedición
• -40 °C a 55 °C (-40 °F a 130 °F)
Humedad relativa
• 5% a 90% (sin condensación)
Dimensiones
• 120 mm L x 74 mm A x 28 mm P (4,7” L x 2,9” A x 1,1” P)
Alimentación
• 24 V C.A. o 2 piles AAA
Carga máxima
• 1 A a 24 V C.A. por salida
Especificaciones técnicas
Automation and Control Systems
Solutions d’automatisation et de contrôle
Sistemas para automatización y control
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
http://yourhome.honeywell.com
Honeywell Limited-Honeywell Limitée
35 Dynamic Drive
Toronto, Ontario M1V 4Z9
69-1968EFS—08 03-11
® U.S. Registered Trademark.
© 2011 Honeywell International Inc.
Patents pending. All rights reserved.
Printed in USA
® Marque déposée aux É.-U.
© 2011 Honeywell International Inc.
Brevets en instance. Tous droits réservés.
Imprimé aux É.-U.
® Marca registrada en EE.UU.
© 2011 Honeywell International Inc.
Patentes pendientes. Todos los derechos reservados
Impreso en EE.UU.
