Honeywell PRO 3000 User manual

PRO
3000 Series
Non-Programmable
Digital Thermostat
Installation Instructions
Installation
Instructions
Non-Programmable
Digital
Thermostat
Wallplate installation
PULL HERE
HIPS
Remove the wallplate from the
thermostat by pulling from the bottom,
then follow directions below for
mounting.
1. Pull wires through wire hole.
2. Position wallplate on wall, level and
mark hole positions with pencil.
3. Drill holes at marked positions as
shown below, then tap in supplied
wall anchors.
4. Place wallplate over anchors, insert
and tighten mounting screws.
Drill 3/16”
holes for
drywall.
Wire hole
Mounting
screws
Drill 7/32”
holes for
plaster.

2
Power options
TH3110D
C 24 Vac common. For 2 transformer
systems, use common wire from cooling
transformer.
B Changeover valve energized in heating
R 24 Vac power from heating transformer
Rc 24 Vac power from cooling
transformer
O Changeover valve energized in cooling
G Fan relay
Y Compressor contactor
W Heat relay
TH3210D
C 24 Vac common
B Changeover valve energized in heating
R 24 Vac power
L Sends output when set to Em. Heat
O Changeover valve energized in cooling
G Fan relay
Y Compressor contactor
Aux Auxiliary heat relay
E Emergency heat relay
Wiring terminal designations
TH3110D Terminal block
shown
Connect C for primary AC power
(optional if batteries are installed).
Keep wires in this
shaded
area
Insert batteries for primary
or backup power
Remove factory-
installed jumper only
for two-transformer
systems.
CROGY
E
BAux L
CROGY
WB
Rc

3
1H/1C Heat Pump System TH3110D [7]
C 24 Vac common [3]
B Changeover valve energized in
heating [5]
R [R+Rc joined by jumper]
Rc Power [1]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor [6]
W [W+Y joined by jumper]
Heat Only System TH3110D
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
W Heat relay
Heat Only System with Fan TH3110D
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
W Heat relay
Cool Only System TH3110D
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
Y Compressor contactor
2H/1C Heat Pump System TH3210D
C24 Vac common [3]
B Changeover valve energized in
heating [5]
R Power [1]
L Sends output when set to Em. Heat [8]
O Changeover valve energized in
cooling [5]
G Fan relay
Y Compressor contactor
Aux Auxiliary heat relay [9]
E Emergency heat relay [9]
1H/1C System TH3110D (1 transformer)
C 24 Vac common [3]
R [R+Rc joined by jumper]
Rc Power [1]
G Fan relay
Y Compressor contactor
W Heat relay
1H/1C System TH3110D (2 transformers)
C 24 Vac common [3, 4]
R Power (heating transformer) [1, 2]
Rc Power (cooling transformer) [1, 2]
G Fan relay
Y Compressor contactor
W Heat relay
Wiring conventional and heat pump systems
NOTES
Wire specifications:
Use 18- to 22-gauge thermostat wire.
Shielded cable is not required.
[1] Power supply. Provide disconnect means
and overload protection as required.
[2] Remove jumper for 2-transformer systems.
[3] Optional 24 Vac common connection.
[4] Common connection must come from cool-
ing transformer.
[5] Use either O or B terminals for changeover
valve.
[6] Use a small piece of wire (not supplied) to
connect W and Y terminals.
[7] Set fan operation switch to Heat Pump (see
page 5) and configure system type for heat
pump (see page 6).
[8] L terminal sends a continuous output when
thermostat is set to Em. Heat. Connect
to Honeywell zoning panels to switch the
panel to Emergency Heat.
[9] Install field jumper between Aux and E if
there is no emergency heat relay.
CROGY
E
BAux L
CROGYW BRc
CROGYW BRc
CROGY
WB
Rc
CR
O
WB Rc
CROGW BRc
CROGY BRc

4
Thermostat mounting
Set fan operation switch.
Fan operation settings (TH3110D only)
1. Align the 4 tabs on the wallplate
with corresponding slots on the
back of the thermostat.
2. Push gently until the thermostat
snaps in place.
3. Push excess wire back into the
wall opening.
4. Plug wall opening with non-
flammable insulation.
Gas or Oil: For gas or oil heating
systems, leave the fan operation switch
in this factory-set position. (This setting
is for systems that control the fan in a
call for heat.)
Electric or Heat Pump: Change the
switch to this setting for heat pump or
electric heat systems. (This setting is
for systems that allow the thermostat to
control the fan in a call for heat, if a fan
wire is connected to the G terminal.)

5
Setup
1
0
MCR29402
Setup function Settings & options (factory settings in bold)
1 System type
TH3110D only
0 Gas, oil or electric heat with air conditioning
1 Heat pump (5 minute compressor off time in heating and cool-
ing)
5 Heating cycle rate
(CPH: cycles/hour)
TH3110D only
5 For gas or oil furnaces of less than 90% efficiency
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
9 For electric furnaces
[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]
6 Auxiliary heat
cycle rate (CPH)
TH3210D only
5 For gas or oil furnaces of less than 90% efficiency
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
9 For electric furnaces
[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]
8 Emergency heat
cycle rate (CPH)
TH3210D only
9 For electric emergency heat
1 For steam or gravity systems
3 For hot water systems & furnaces of over 90% efficiency
5 For gas or oil furnaces of less than 90% efficiency
[Other cycle rate options: 2, 4, 6, 7, 8, 10, 11 or 12 CPH]
9 Compressor
cycle rate (CPH)
3 Recommended for most compressors
[Other cycle rate options: 1, 2, 4, 5, or 6 CPH]
14 Temperature
display
0 Fahrenheit
1 Celsius
15 Compressor
protection
5 Five-minute compressor off time
[Other options: 0, 1, 2, 3 or 4-minute off time]
Compressor Protection (Setup Function 15): Forces the compressor to wait a few minutes before
restarting, to prevent damage. During the wait time, the message Cool On or Heat On (heat pumps
only) will flash on the display.
Follow the procedure below to configure
the thermostat to match the installed
heating/cooling system, and customize
feature operation as desired.
To begin, press and hold the s and t
buttons until the display changes.
• Press tto change settings.
• Press sto advance to next
function.
• Press and hold ts to exit and
save settings.
Installer Setup
Function
number Setting
Setup
1
0
MCR29402

6
10
0
Te st
MCR29403
10 Heating system 0 Heat and fan turn off.
1 Heat turns on.
2 Auxiliary heat turns on (TH3210D only).
20 Emergency heat 0 Heat and fan turn off.
1 Heat and fan turn on.
2 Auxiliary heat turns on.
30 Cooling system 0 Compressor and fan turn off.
1 Compressor and fan turn on.
70 Thermostat information
(for reference only)
71 Software revision number (major revisions)
72 Software revision number (minor revisions)
73 Configuration identification code (major)
74 Configuration identification code (minor)
75 Production configuration date code (week)
76 Production configuration date code (year)

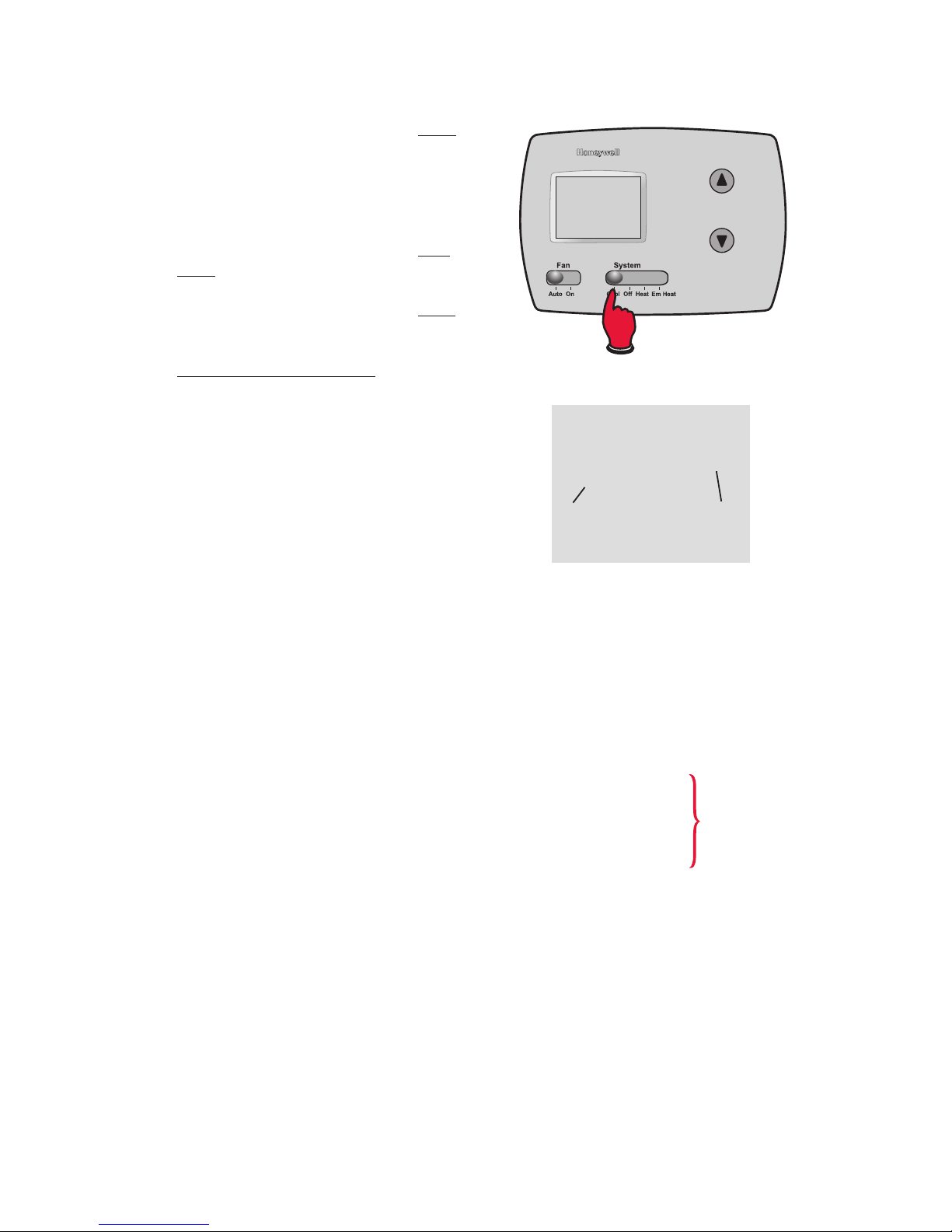

System test System status
}(TH3210D only)
Installer system test
1. Set SYSTEM switch to Heat.
2. Press tto turn on and check
systems (see table, below).
3. Press tuntil systems turn off.
4. Set SYSTEM switch to Em Heat and
repeat steps 2-3 above (TH3210D
only).
5. Set SYSTEM switch to Cool and
repeat steps 2-3 above.
6. Press and hold ts to terminate
test at any time. System switch
Test
10
0
MCR29342
System test
number System
status

7
Troubleshooting
If you have difficulty with your thermostat, please try the following suggestions.
Most problems can be corrected quickly and easily.
Display is
blank
• Check circuit breaker and reset if necessary.
• Make sure power switch at heating & cooling system is
on.
• Make sure furnace door is closed securely.
• Make sure fresh AA alkaline batteries are correctly
installed (see page 2).
Heating
or cooling
system does
not respond
• Set system switch to Heat. Make sure the temperature is
set higher than the Inside temperature.
• Set system switch to Cool. Make sure the temperature is
set lower than the Inside temperature.
• Wait 5 minutes for the system to respond.
Temperature
settings do
not change
Make sure heating and cooling temperatures are set to
acceptable ranges:
• Heat: 40° to 90°F (4.5° to 32°C).
• Cool: 50° to 99°F (10° to 37°C).
“Cool On” or
“Heat On” is
flashing
• Compressor protection feature is engaged. Wait 5
minutes for the system to restart safely, without damage
to the compressor.
“Heat On” is
not displayed
• Set the System switch to Heat, and set the temperature
level above the current room temperature.
“Cool On” is
not displayed
• Set the System switch to Cool, and set the temperature
level below the current room temperature.
Temperature Ranges
Heat: 40° to 90°F (4.5° to 32°C)
Cool: 50° to 99°F (10° to 37°C)
Operating Ambient Temperature
32° to 120°F (0° to 48.9°C)
Shipping Temperature
-20° to 120°F (-28.9° to 48.9°C)
Operating Relative Humidity
5% to 90% (non-condensing)
Physical Dimensions
3-13/16” H x 5-3/8” W x 1-1/4” D
97 mm H x 137 mm W x 32 mm D
Electrical Ratings
System Voltage (50/60Hz) Running Current
Heat (1st stage) 20-30 Vac 0.02-1.0 A
(Powerpile) 750 mV DC 100 mA DC
Emergency heat 20-30 Vac 0.02-1.0 A
Auxiliary heat 20-30 Vac 0.02-1.0 A
Cooling 20-30 Vac 0.02-1.0 A
Specifications

Automation and Control Solutions
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
® U.S. Registered Trademark.
© 2013 Honeywell International Inc.
69-1929EFS—03 M.S. Rev. 04-13
Printed in U.S.A.
69-1929EFS-03
For assistance with this product, please
visit customer.honeywell.com.
Or call Honeywell Customer Care toll-
free at 1-800-468-1502.
Need Help?
Turn thermostat
over to find model
number and date
code.
Pull at bottom
to remove
thermostat
from
wallplate.
CAUTION:
EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment damage, avoid
cycling the compressor quickly.
CAUTION:
ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before beginning
installation.
CAUTION:
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.

Non-Programmable
Digital Thermostat
Installation Instructions
PRO
3000Série
Thermostat
numérique non
programmable
Notice
D’installation
PULL HERE
HIPS
Installation de la plaque murale
Séparer la plaque murale du thermostat
comme l’indique l’illustration ci-contre, puis
suivre les directives d’installation.
1. Faire passer les fils par l’ouverture
réservée aux fils.
2. Placer la plaque murale sur le mur,
mettre de niveau et marquer au crayon
l’emplacement des trous.
3. Percer les trous aux endroits marqués à
l’aide d’une perceuse, puis insérer les
chevilles d’ancrage fournies.
4. Apposer la plaque murale sur les
chevilles, insérer puis resserrer les vis de
fixation.
Trou du fil Vis de montage
Utiliser une
mèche de
3/16 po si le
mur est en
placoplâtre
Utiliser une mèche
de 7/32 po si le
mur est en plâtre.

2
Options d’alimentation
Désignation des bornes
Bornier du TH3110D Raccorder la borne Cpour l’alimentation principale
en c.a. (optionnel si des piles sont installées).
Garder les fils dans
cettezone
ombragée
Insert batteries for primary
or backup power
Retirer le cavalier installé
en usine seulement si
le système est à deux
transformateurs
CROGY
E
BAux L
CROGY
WB
Rc
TH3110D
C Commun 24 V c.a. Dans les systèmes
à deux transformateurs, utiliser le
fil commun du transformateur de
refroidissement.
B Vanne d’inversion déclenchée en mode
de chauffage
R Alimentation 24 V c.a. provenant du
transformateur de chauffage
Rc Alimentation 24 V c.a. provenant du
transformateur de refroidissement
O Vanne d’inversion déclenchée en mode
de refroidissement
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
TH3210D
C Commun 24 V c.a.
B Vanne d’inversion déclenchée en mode
de chauffage
R Alimentation 24 V c.a.
L Envoie un signal de sortie lorsque
raccordée au chauffage d’urgence
O Vanne d’inversion déclenchée en mode
de refroidissement
G Relais de ventilateur
Y Contacteur du compresseur
Aux Relais de système de chauffage
auxiliaire
E Relais de système de chauffage
d’urgence

3
Thermopompe 1C/1F TH3110D [7]
C Commun 24 V c.a. [3]
B Vanne d’inversion déclenchée en mode
de chauffage [5]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
O Vanne d’inversion déclenchée en mode
de refroidissement [5]
G Relais de ventilateur
Y Contacteur du compresseur [6]
W [W+Y reliées par un cavalier]
Système de chauffage seulement TH3110D
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
W Relais de chauffage
Système de chauffage seulement avec
ventilateur TH3110D
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
W Relais de chauffage
Système de refroidissement seulement
TH3110D
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
Y Contacteur du compresseur
Thermopompes 2C/1F TH3210D
C Commun 24 V c.a. [3]
B Vanne d’inversion déclenchée en mode
de chauffage [5]
R Alimentation [1]
L Envoie un signal de sortie lorsque
raccordée au d’urgence [8]
O Vanne d’inversion déclenchée en mode
de refroidissement [5]
G Relais de ventilateur
Y Contacteur du compresseur
Aux Relais de système de chauffage
auxiliaire [9]
E Relais de système de chauffage
d’urgence [9]
Système 1C/1F TH3110D (1 transformateur)
C Commun 24 V c.a. [3]
R [R+Rc reliées par un cavalier]
Rc Alimentation [1]
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
Système 1C/1F TH3110D (2 transformateurs)
C Commun 24 V c.a. [3, 4]
R Alimentation (transformateur,
chauffage) [1, 2]
Rc Alimentation (transformateur,
refroidissement) [1, 2]
G Relais de ventilateur
Y Contacteur du compresseur
W Relais de chauffage
CROGY
E
BAux L
CROGYW BRc
CROGYW BRc
CROGY
WB
Rc
CR
O
WB Rc
CROGW BRc
CROGY BRc
Câblage – systèmes classiques et thermopompes
REMARQUES
Caractéristiques techniques des fils :
Utiliser du fil pour thermostat de calibre 18 à 22.
Il n’est pas nécessaire d’utiliser du fil blindé.
[1] Alimentation : Fournir au besoin un dis-
positif de coupure et une protection contre
les surcharges.
[2] Retirer le cavalier dans le cas de systèmes
à deux transformateurs.
[3] Connexion commune 24 V c.a. en option.
[4] La connexion commune doit provenir du
transformateur de refroidissement.
[5] Utiliser soit la borne O soit la borne B pour
la vanne d’inversion.
[6] Utiliser un petit bout de fil (non fourni) pour
raccorder les bornes W et Y.
[7] Régler le sélecteur du ventilateur à la posi-
tion Thermopompe (Heat Pump) (voir page
5) et configurer le type de système à ther-
mopompe (voir page 6).
[8] La borne L envoie un signal continu
lorsque le thermostat est réglé à Em. Heat.
Raccorder aux tableaux de régulation
par zones Honeywell pour que le tableau
passe au chauffage d’urgence.
[9] Installer un cavalier entre les bornes Aux
et E s’il n’y a pas de relais de chauffage
d’urgence.

4
Montage du thermostat
Réglage du ventilateur (TH3110D seulement)
1. Faire correspondre les 4
languettes de la plaque murale
avec les fentes correspondantes
au dos du thermostat.
2. pousser doucement jusqu’à ce
que le thermostat fasse entendre
un déclic.
3. Repousser le fil en excès dans
l’ouverture dans le mur.
4. Boucher l’ouverture dans le
mur au moyen d’un isolant
ininflammable.
Gaz ou mazout : Dans le cas de
systèmes de chauffage au gaz ou
au mazout, laisser le sélecteur du
ventilateur à la position réglée en usine.
(Ce réglage convient aux systèmes
qui commandent le fonctionnement
du ventilateur lors d’une demande de
chauffage.)
Électricité ou thermopompe : Déplacer
le sélecteur à cette position si le
système est une thermopompe ou un
appareil de chauffage électrique. (À
cette position, le thermostat commande
la mise en marche du ventilateur lors
d’une demande de chaleur si un fil du
ventilateur est raccordé à la borne G.)
Régler le sélecteur du ventilateur

5
Setup
1
0
MCR29402
Protection du compresseur (Configuration de la fonction 15) : Cette fonction oblige le compresseur
à attendre quelques minutes avant de redémarrer. Pendant cette attente, les mots «Cool On» (ou
«Heat On» si le système utilisé est une thermopompe) clignotent à l’écran.
Suivre les directives ci-dessous pour
configurer le thermostat pour qu’il
corresponde au système de chauffage-
refroidissement installé, et pour
personnaliser son fonctionnement.
Pour commencer, appuyer sur les
touches set tles maintenir enfoncés
jusqu’à ce que l’affichage change.
• Appuyer sur la touche tpour
modifier les réglages.
• Appuyer sur spour passer à la
fonction suivante.
• Appuyer sur les touches ts
et les maintenir enfoncées pour
quitter et enregistrer réglages.
Mode de configuration par l’installateur
Setup
1
0
MCR29402
Fonctions Réglage et options (réglages de l’usine en gras)
1 Types de système
TH3110D seulement
0 Gaz, mazout ou chauffage électrique avec climatisation
1 Thermopompe (5 minutes de temporisation du compresseur en
chauffage et en refroidissement)
5 Nombre de cycles
de chauffage à
l’heure (CPH : cycles
par heure)
TH3110D seulement
5 Pour les appareils au gaz ou au mazout à moins de 90 %
d’efficacité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90
% d’efficacité
9 Pour appareils de chauffage électriques
[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]
6 Cycles par heure du
chauffage auxiliaire
(CPH)
TH3110D seulement
5 Pour les appareils au gaz ou au mazout à moins de
90 % d’efficacité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90
% d’efficacité
9 Pour appareils de chauffage électriques
[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]
8 Cycles par heure
du chauffage
d’urgence (CPH)
TH3110D seulement
9 Pour système de chauffage d’urgence à l’électricité
1 Systèmes à vapeur ou à gravité
3 Systèmes et appareils de chauffage à eau chaude à plus de 90
% d’efficacité
5 Pour les appareils au gaz ou au mazout à moins de 90 %
d’efficacité
[autres CPH possibles : 2, 4, 6, 7, 8, 10, 11 ou 12 CPH]
9 Cycles par heure du
compresseur (CPH)
3 Recommandé pour la plupart des compresseurs
[Autres options possibles : 1, 2, 4, 5 ou 6 CPH]
14 Affichage de la
température 0 Fahrenheit 1 Celsius
15 Protection du
compresseur 5 Temporisation de 5 minutes [Autres options : temporisation de 1, 2, 3, ou 4 minutes]
Numéro de
fonction Réglage

6
10
0
Te st
MCR29403
Test du système État du système
Test
10
0
MCR29342
Test du système par l’installateur
10 Système de chauffage 0 Le système de chauffage et le ventilateur se
mettent à l’arrêt.
1 Le système de chauffage se met en marche.
2 Le chauffage auxiliaire se met en marche
(TH3210D seulement).
20 Chauffage d’urgence 0 Le système de chauffage et le
ventilateur se mettent à l’arrêt.
1 Le système de chauffage et le
ventilateur se mettent en marche.
2 Le chauffage auxiliaire se met
en marche.
30 Système de
refroidissement
0 Le compresseur et le ventilateur se mettent à
l’arrêt.
1 Le compresseur et le ventilateur se mettent en
marche.
70 Information sur le
thermostat
(Pour référence seulement)
71 Numéro de révision du logiciel (révisions
majeures)
72 Numéro de révision du logiciel (révisions
mineures)
73 Code d’identification de la configuration (majeure)
74 Code d’identification de la configuration (mineure)
75 Code de date de la configuration à la fabrication
(semaine)
76 Code de date de la configuration à la fabrication
(année)
1. Régler le sélecteur SYSTEM à Heat.
2. Appuyer sur tpour mettre les
systèmes en marche et les vérifier
(voir le tableau ci-dessous).
3. Appuyer sur tjusqu’à ce que les
systèmes se mettent à l’arrêt.
4. Régler le sélecteur SYSTEM à Em
Heat et répéter les étapes 2 et 3
ci-dessus (TH3210D seulement).
5. Régler le sélecteur SYSTEM à Cool
(refroidissement) et répéter les
étapes 2 et 3 ci-dessus.
6. Appuyer sur les touches ts et les
maintenir enfoncées pour mettre fin
à la vérification en tout temps
Sélecteur du
système
Numéro
de test du
système
État du
système
(TH3210D
seulement)

7
Dépannage
Si vous éprouvez des difficultés, nous vous proposons d’essayer les solutions
suivantes. La plupart des problèmes peuvent être corrigés rapidement et
facilement.
Rien n’apparaît à
l’écran
• S’assurer que le coupe-circuit n’est pas déclenché et le
remettre en position de marche au besoin.
• S’assurer que le bouton de marche-arrêt du système
de chauffage ou de refroidissement est à la position de
marche.
• S’assurer que la porte de l’appareil de chauffage est
bien fermée.
• S’assurer qu’il y a bien des piles alcalines AA neuves en
place (voir page 2).
Le système de
chauffage ou de
refroidissement
ne répond pas
• Régler le sélecteur du système à Heat (voir page 5).
S’assurer que le point de consigne est plus élevé que la
température ambiante.
• Régler le sélecteur du système à Cool (voir page 5).
S’assurer que le point de consigne est moins élevé que
la température ambiante.
• Attendre 5 minutes pour laisser au système le temps de
réagir.
Le point de
consigne de la
température ne
change pas
S’assurer que les températures de chauffage et de
refroidissement sont réglées à l’intérieur des seuils de
température permis :
• Heat : 4,5 à 32 °C (40 à 90 °F).
• Cool : 10 à 37 °C (50 à 99 °F).
Les mots «Heat
On» ou «Cool
On» clignotent à
l’écran
• La fonction de protection du compresseur est en
marche. Attendre 5 minutes pour que le système se
remette en marche en toute sécurité sans endommager
le compresseur.
Les mots
«Heat On»
n’apparaissent
pas à l’écran
• Mettre le sélecteur du système en mode de chauffage
Heat et régler le point de consigne à une température
supérieure à la température ambiante.
Les mots
«Cool On»
n’apparaissent
pas à l’écran
• Mettre le sélecteur du système à Cool, et régler le
point de consigne à une température inférieure à la
température ambiante.
Caractéristiques techniques
Gammes de température
Chauffage : 4,5 ° à 32 °C (40 ° à 90 °F)
Refroidissement : 10 ° à 37 °C (50 ° à 99 °F)
Gamme de température
ambiante de service
0 ° à 48,9 °C (32 ° à 120 °F)
Température à l’expédition
-28,9 ° à 48,9 °C (-20° à 120 °F)
Humidité relative de service
5 % à 90 % (sans condensation)
Encombrement
3-13/16 po H x 5-3/8 po L x 1-1/4 po P
97 mm H x 137 mm L x 32 mm P
Caractéristiques électriques nominales
Système Tension Intensité
(50/60 Hz) de service
Chauffage (1er étage) 20-30 V c.a. 0,02-1,0 A
(Powerpile) 750 mV c.c. 100 mA c.c.
Chauffage d’urgence 20-30 V c.a. 0,02-1,0 A
Chauffage auxiliaire 20-30 V c.a. 0,02-1,0 A
Refroidissement 20-30 V c.a. 0,02-1,0 A

69-1929EFS-03
® Marque de commerce déposée aux É.-U.
© 2013 Honeywell International Inc.
69-1929EFS—03 M.S. Rev. 04-13
Imprimé aux États-Unis
Solutions de régulation et d’automatisation
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com
MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL
Le système ne tient pas compte du temps d’arrêt minimal du compresseur pendant
le test par l’installateur. Pour éviter d’endommager le matériel, éviter les cycles de
fonctionnement trop rapides du compresseur.
MISE EN GARDE : RISQUE DE CHOC ÉLECTRIQUE
Peut provoquer des chocs électriques ou endommager le matériel. Couper l’alimentation
électrique avant d’effectuer le raccordement.
AVIS SUR LE MERCURE
Si le nouveau thermostat remplace un ancien régulateur contenant un contact à
mercure, ne pas mettre l’ancien régulateur aux poubelles. Communiquer avec le service
local de cueillette des déchets pour obtenir de l’information sur le recyclage ou sur la
bonne façon de disposer d’un ancien régulateur contenant un contact à mercure.
Pour obtenir de l’aide avec ce produit,
veuillez consulter le site customer.
honeywell.com.
ou vous adresser aux Services à la
clientèle de Honeywell en composant le
1-800-468-1502.
Services à la clientèle
Retourner le
thermostat pour
trouver le numéro
de modèle et le
code de date.
Tirer le
thermostat par
le bas pour le
détacher de la
plaque murale.

PRO
3000 Series
Non-Programmable
Digital Thermostat
Installation Instructions
Termostato
digital
no programable
Instrucciones para
la instalación
PULL HERE
HIPS
Instalación de la placa para pared
Quite la placa para pared del termostato
como se muestra a la izquierda, y luego
siga las instrucciones para el montaje.
1. Hale los cables a través del agujero para
los cables.
2. Coloque la placa en la pared, nivele y
marque las posiciones de los agujeros.
3. Realice agujeros en las posiciones
marcadas como se muestra abajo e
introduzca las anclas de expansión con
golpes leves.
4. Coloque la placa para pared sobre las
anclas de expansión, introduzca los
tornillos de montaje y ajústelos.
Agujero para
el cable Tornillos de montaje
En
tablarroca,
realice
agujeros
de 3/16". En yeso,
realice
agujeros
de 7/32".

2
Opciones de fuentes de energía
Designación de terminales
Se muestra el bloque de
terminales del modelo
TH3110D
Conecte Cpara suministrar corriente CA
(opcional si las baterías están instaladas)
Mantenga los
cables en
esta área
sombreada
Coloque las baterías para suministro
de energía principal o de respaldo.
Quite el puente instalado
en la fábrica sólo en
los sistemas con dos
transformadores.
CROGY
E
BAux L
CROGY
WB
Rc
TH3110D
C 24 V CA. Para los sistemas de
2 transformadores, utilice cables
comunes desde el transformador
de la refrigeración.
B Válvula inversora alimentada durante la
refrigeración
R Corriente de 24 V CA del transformador
de calefacción
Rc Corriente de 24 V CA del transformador
de refrigeración
O Válvula inversora alimentada durante la
refrigeración
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
TH3210D
C 24 V CA
B Válvula inversora alimentada durante la
refrigeración
R Corriente de 24 V CA
L Cuando se fija en “Em. heat”, envía
un flujo de aire caliente
O Válvula inversora alimentada durante la
refrigeración
G Relé del ventilador
Y Interruptor automático del compresor
Aux Relé auxiliar de calor
E Relé de emergencia de calor

3
Sistema de bomba de calor de 1 calentador
y 1 refrigerador TH3110D [7]
C 24 V CA [3]
B Válvula inversora alimentada durante
la calefacción [5]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
O Válvula inversora alimentada durante
la refrigeración [5]
G Relé del ventilador
Y Interruptor automático del compresor [6]
W [W+Y unidos por un puente]
Sistema sólo calor TH3110D
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
W Relé de calor
Sistema sólo calor ventilador TH3110D
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
W Relé de calor
Sistema sólo frío TH3110D
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
Y Interruptor automático del compresor
Sistema de bomba de calor de 2 calentadores
y 1 refrigeradorTH3210D
C 24 V CA [3]
B Válvula inversora alimentada durante
la calefacción [5]
R Electricidad [1]
L Cuando se fija en “Em. heat”, envía
un flujo de aire caliente [8]
O Válvula inversora alimentada durante
la refrigeración [5]
G Relé del ventilador
Y Interruptor automático del compresor
Aux Relé auxiliar de calor [9]
E Relé de emergencia de calor [9]
Sistema de 1 calentador y 1 refrigerador
TH3110D (1 transformador)
C 24 V CA [3]
R [R+Rc unidos por un puente]
Rc Electricidad [1]
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
Sistema de 1 calentador y 1 refrigerador
TH3110D (2 transformadores)
C 24 V CA [3,4]
R Electricidad (transformador de
calefacción) [1, 2]
Rc Electricidad (transformador de
refrigeración) [1, 2]
G Relé del ventilador
Y Interruptor automático del compresor
W Relé de calor
Cableado: sistemas convencionales y de bomba de calor
CROGY
E
BAux L
CROGYW BRc
CROGYW BRc
CROGY
WB
Rc
CR
O
WB Rc
CROGW BRc
CROGY BRc
NOTAS
Especificaciones del cable:
Use cable para termostato de calibre
18 a 22. No se requiere cable blindado.
[1] Fuente de alimentación. Proporciona el
medio de desconexión y la protección
contra sobrecargas requeridos.
[2] Para sistemas de 2 transformadores quite
el puente.
[3] Conexión de 24 V CA opcional.
[4] La conexión común debe provenir del
transformador de refrigeración.
[5] Use terminales O o B para la válvula
inversora.
[6] Use un trozo pequeño de cable (no
incluido) para conectar los terminales W y Y.
[7] Coloque el interruptor del ventilador en la
posición “Heat Pump” (bomba de calor
[vea la página 5]) y configure el tipo
de sistema para bomba de calor
(vea la página 6).
[8] El terminal L envía un flujo continuo de
aire caliente cuando el termostato está en
la posición “Em. heat”. Conéctelo a los
paneles de separación de Honeywell para
cambiar a “Em. heat”.
[9] Coloque el puente de campo entre Aux
y E si no existe un relé de emergencia
de calor.

4
Montaje del termostato
Configuraciones de funcionamiento del ventilador
(TH3110D solo)
1. Alinee las 4 lengüetas de
la placa para pared con las
ranuras de la parte posterior del
termostato.
2. Presione levemente hasta que el
termostato encaje en su lugar.
3. Coloque el excedente de cable
en el interior de la abertura de la
pared.
4. Tape la abertura de la pared con
un aislamiento no inflamable.
Gas o aceite: Para sistemas de
calefacción a gas o a aceite, deje
el interruptor del ventilador en esta
posición predeterminada de fábrica
(esta posición es para los sistemas
que controlan el ventilador cuando se
necesita calefacción).
Bomba eléctrica o de calor: Cambie
el interruptor a esta posición para los
sistemas de bomba de calor o de
calefacción eléctricos. (esta posición
es para los sistemas que controlan
el ventilador cuando se necesita
calefacción. Si se conecta un cable del
ventilador al terminal G).
Interruptor de funcionamiento del ventilador.
