Horreds Nomono conference table User manual

Sargbeslag/
Bracket
Skärmfäste / screenbracket
C-tapp / dowel
Sarg / frame
SCALE 1 : 22
Clamex 4 st.
Hole for locking
Clamex - P
MONTERINGSBESKRIVNING
ASSEMBLY INSTRUCTION
M459-1
Nomono konferensbord
1
2

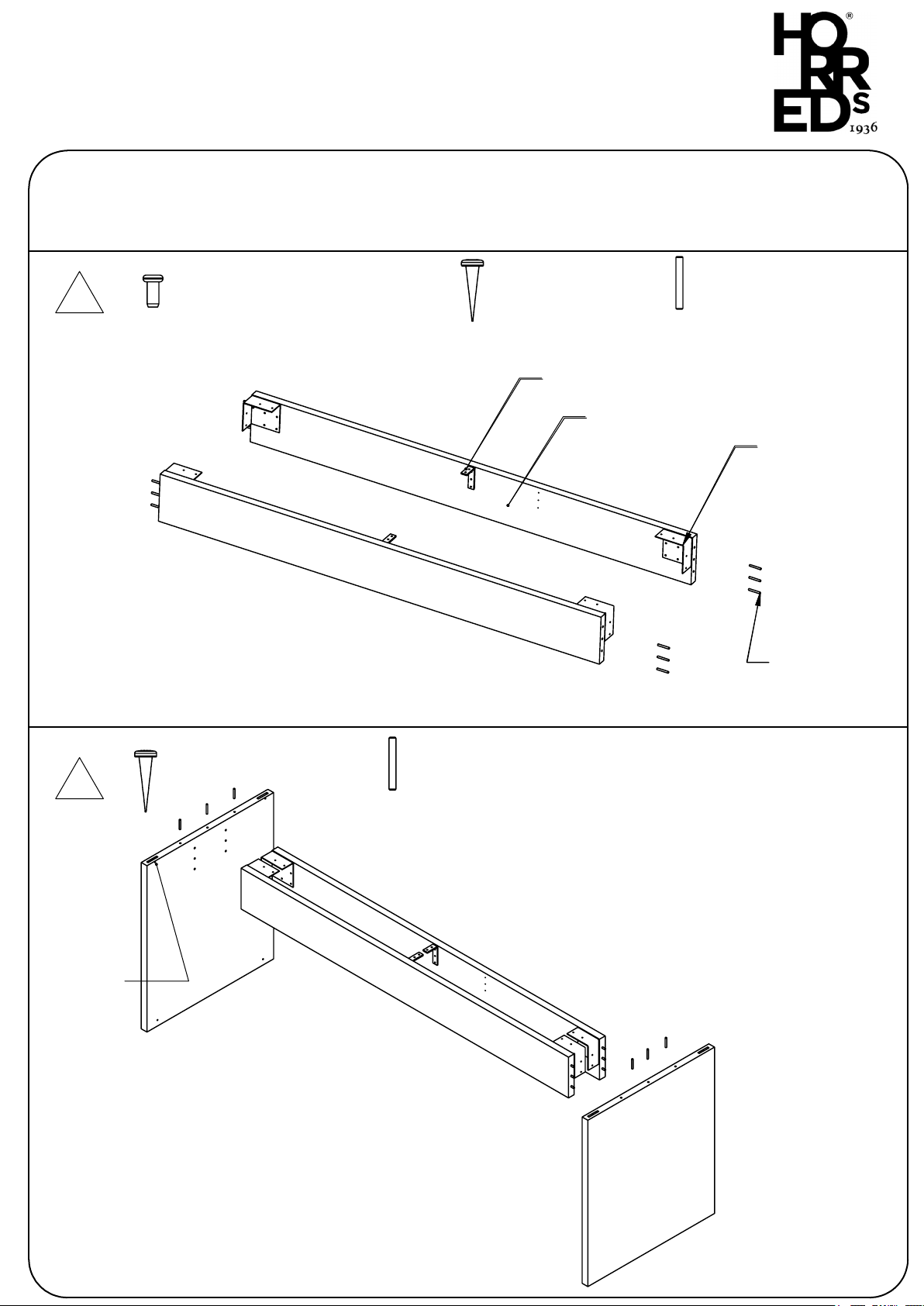

Montera sargarna i gavlarna.
Skruva fast sargbeslagen i gavlarna med STRX 5,0x25 skruv.
Slå i C-tappar och Clamex i ovansidan på gavlarna.
Se till att hålet på sidan av Clamex-P matchar hålet på sidan
av gaveln.
Montera sargbeslagen i sargarna enligt bilden med systemskruvar 6,0x16
Montera skärmbeslagen i sargarna enligt bilden med träskruven 5,0x25. Har bordet
centrerad kabelgenomföring monteras skärmbeslagen förskjutna åt sidan.
Slå i C-tappar.
Vid montering rekommenderas att vara två personer.
2 persons recomended for assembly
Systemskruv 6,0x16 16 st.
STRX 5,0x25 8 st.
STRX 5,0x25 6 st. C-tapp 12 st.
C-tapp 6 st.
Mount the bracket to the frames using
Systemskruv 6,0x16.
Mount the screenbrackets to the frame using
STRX 5,0x25. If the table have a cablehole
centered, then mount the screenbracket of
centre. Insert the dowels to the side of the
frames
Mount the frames to the gables
Mount the brackets to the gables using STRX 5,
0x25
Inser the dowels to the top of the gables
Insert the Clamex-P fittings to the top of the
gable
Make sure the hole in the side of the Clamex-P
fitting matches the hole in the side of the gable
Sargbeslag/
Bracket
Skärmfäste / screenbracket
C-tapp / dowel
Sarg / frame

B
DETAIL B
De förmonterade ställfötterna
justeras via dessa hål vid ojämnheter i underlaget.
Adjustable feet, can be adjusted through this hole
Sargbeslag i plåt
STRX 5,0x25
A
SCALE 1 : 30
Skruva med
insexnyckel
MONTERINGSBESKRIVNING
ASSEMBLY INSTRUCTION
M459-1
Nomono konferensbord
3
Lyft bordsskivan på plats och lås beslagen mellan bordsskiva och gavlar med insexnyckeln
genom hålen på insidan av gavlarna.
Skruva fast sargbeslaget i skivan med STRX 5,0x25 skruv.
STRX 5,0x25 8 st.
Place the tabletop and lock the Clamex-P fittings.
Mount the bracket and screenbrackets to the
tabletop using STRX 5,0x25
2017-09-28
