The Hozelock Cyprio Cascade 700 pump is

designed for submersible use only. The pump

does not use oil or grease for lubrication

and can be used safely in ponds containing

ﬁsh or plants. The motor consists of a sealed

stator and water-cooled permanent magnet

rotor. All electrical components are isolated

from the water.

IMPO TANT

1. WA NING: ALWAYS UNPLUG O

DISCONNECT ALL APPLIANCES IN THE

POND F OM THE ELECT ICITY SUPPLY

BEFO E PUTTING YOU HANDS IN THE

WATE WHILST EQUIPMENT IS BEING

INSTALLED, EPAI ED, MAINTAINED O

HANDLED.

2. Do not use the supply cable to lift the

pump, as this may cause damage. We

recommend ﬁtting a lifting cord to the

handle eye on the top of the strainer cage

when the pump is installed in deep water.

See ﬁg 1.

3. Do not operate or leave the pump in

freezing conditions.

4. Do not allow the pump to run dry.

5. Check that the voltage marked on the

pump corresponds to the mains supply.

6. A 10MA O 30 MA ESIDUAL CU ENT

DEVICE MUST BE FITTED TO THE MAINS

SUPPLY.

7. DO NOT OPERATE THIS PUMP WITHOUT

THE STRAINER CAGE ATTACHED. USING

THE PUMP WITHOUT A STRAINER MAY

INVALIDATE YOUR WARRANTY.

Safety Information

The appliance is not intended for use by

persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience and

knowledge, unless they have been given

supervision or instruction concerning use

of the appliance by a person responsible

for their safety. Children should be

supervised to ensure that they do not

play with the appliance.

WA NING: SAFETY AND

ELECT ICAL CONNECTIONS

1. The pump is supplied with 10m of 3 core

electric cable which is permanently

connected and sealed to the motor.

The supply cable cannot be replaced. If

the cable is damaged, the pump should

be discarded.

WA NING: THE PLUG SUPPLIED WITH THIS

PRODUCT IS NOT WATERPROOF AND THE

CONNECTION TO THE MAINS SUPPLY

SHOULD ONLY BE MADE IN A

WEATHERPROOF ENCLOSURE.

The installation must conform to the

regulations of the local electricity

authority which could include the use of

plastic or metal conduit to protect the

cable.

2. A 10MA O 30MA ESIDUAL CU ENT

DEVICE ( CD) MUST BE FITTED TO THE

MAINS SUPPLY.

3. WA NING: THIS APPLIANCE MUST BE

EA THED AND IT IS ESSENTIAL THAT THE

CONNECTIONS A E MADE USING THE

FOLLOWING CODE;

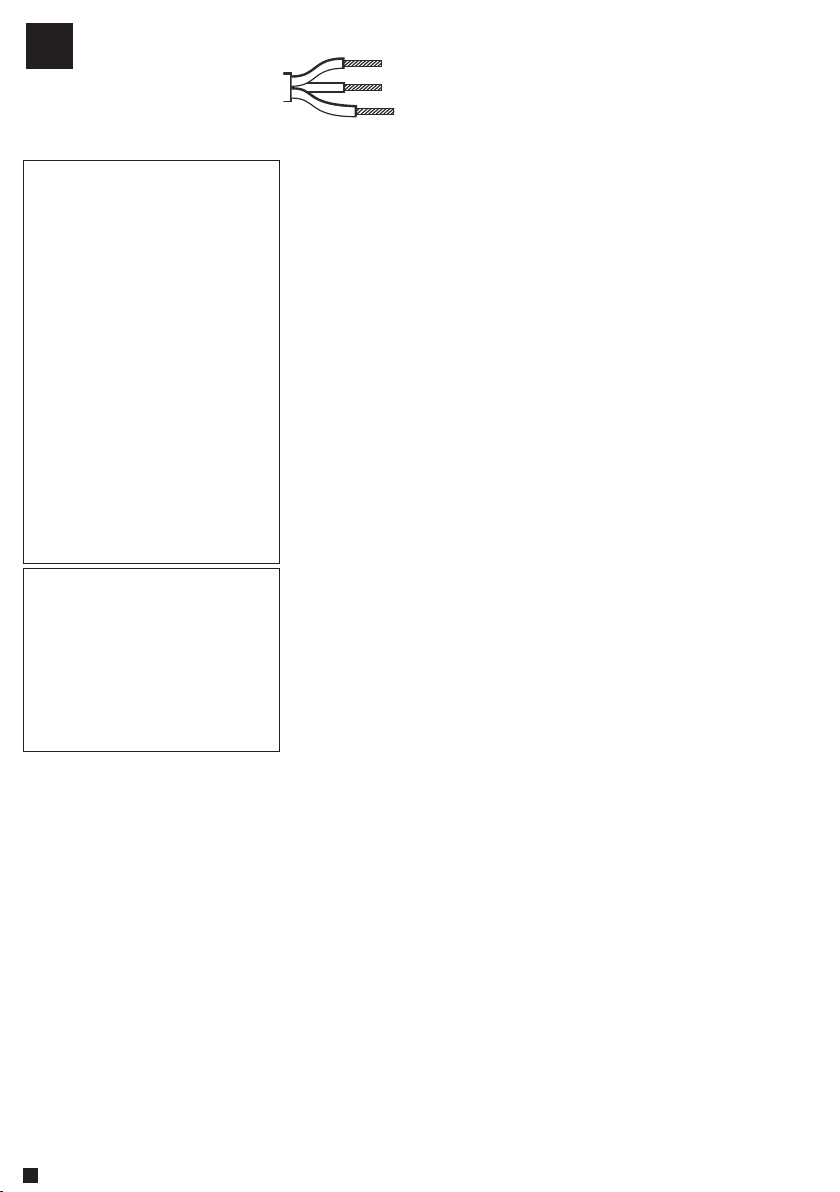

Brown - Live

Blue - Neutral

Green/Yellow - Earth

The BROWN lead should be connected to

the LIVE terminal which may be marked

with an ‘L’ or coloured brown or red.

The BLUE lead should be connected to the

NEUTRAL terminal which may be marked

with an ‘N’ or coloured blue or black.

The GREEN/YELLOW lead should be

connected to the EARTH terminal which

may be marked with an ‘E’ or coloured

green or green/yellow.

4. If an extension cable is required, this

should be connected to the end of the

pump cable using a weatherproof cable

connector. The joint must be positioned in

a suitable weatherproof housing. The

extension cable should be of 3 core

0.75mm2Polychloroprene rubber

insulated cable (ref: HO5 RN-F) and

permanently wired to the mains supply

with a 3 or 5 Amp fuse.

5. The pump cable (and extension cable)

should be positioned and adequately

protected against damage especially

where contact with gardening equipment

(lawn mowers, forks etc..) children and

domestic animals may occur.

6. CONSULT A QUALIFIED ELECTRICIAN OR

LOCAL AUTHORITY IF IN ANY DOUBT

ABOUT WIRING TO THE MAINS SUPPLY.

ACCESSO Y ASSEMBLY

Telescopic Stem Assembly.

Take the outer telescopic stem ‘A’ and slide

the inner stem ‘B’ into it, as shown. See Fig 2.

Bell Fountain

1. Locate the Bell Support (D) to the Bell

Main Body (E) and push fully home.

2. Position the Bell (F) to the Body Assembly

and press into the central location.

See ﬁg 3.

PUMP INSTALLATION

Position

Construct a solid and level platform on which

to place the pump. When using spray

fountains, the top of the platform should be

240-330mm (10-13”) below the water

surface.

When using the bell fountain, the top of the

platform should be 100mm (4”) below the

water level.

A typical installation is shown for guidance

in Fig 4.

Flow Control

The ﬂow from the pump can be regulated to

meet your needs by rotating the ﬂow

controller wheel (G) near the outlet of the

pump. See Fig 5.

Fountain Only

1. Place the pump next to the pond and

route the cable back to the mains supply.

2. Select the desired fountain accessory. The

2 and 3 tier fountainheads simply snap

onto the fountain stem (See Fig 6). The

fountain stem pushes onto the narrower

tube section of the telescopic fountain

stem (See Fig 6). Then place the pump in

the desired position. Note: Check that the

inner stem of the telescopic tube has not

been pushed inside the outer tube.

3. a). 3 tier fountain – Creates a wider and

attractive fountain spray.

b). 2 tier fountain – Creates a higher and

narrower display.

c). Bell fountain – Creates a decorative

water bell. Adjust the telescopic stem to

the required height and regulate the bell

by rotating the ﬂow controller by the

outlet of pump.and by sliding the inner

bell in and out of the bell assembly.

4. The ball joint - See Fig 5 (H), ﬁts onto the

pump outlet and the telescopic stem

pushes onto the top. This can then be

used to adjust the fountain angle so that

it is vertical.

Waterfall Only

1. Fit a suitable length of hose 12.5mm bore

hose on to the hose adaptor. See Fig 5 (I).

2. Route the hose back to the waterfall.

MAINTENANCE

The Hozelock Cyprio range of Cascade

pumps has been designed to allow fast and

easy maintenance. As with all pumps of its

kind, occasionally it will become necessary to

clean the Strainer Cage and Fountain Spray

head ring.

ALWAYS UNPLUG O DISCONNECT ALL

APPLIANCES IN THE POND F OM THE

ELECT ICITY SUPPLY BEFO E PUTTING YOU

HANDS IN THE WATE O STA TING

MAINTENANCE.

Fountain Head

1. Place a coin or similar in the slot and

gently lever off the fountain head.

2. Rinse in clean water and reassemble.

Strainer.

1. Remove the accessories from the pump

outlet.

2. Holding the pump in one hand, press the

release button (J) on the top of the pump

and open Strainer Cage. See Fig 5.

3. Slide the pump out of its location and

wash/rinse the Strainer Cage with clean

water. The hinges on the Strainer Cage

should also be washed clean at this time.

4. Reassemble the pump.

otor Assembly

1. Remove the Strainer Cage as described

above.

2. Release the Pump Chamber, Fig 7 ( ), by

rotating it until the two retaining tongues

are clear of the lugs on the Motor Body.

3. Gently pull the Pump Chamber squarely

away from the Motor Body.

4. Pull the Rotor Assembly out of the Motor

Body. See Fig 7 (L).

5. Wash out all of the components in clean

water. Do not use detergents or other

chemical cleaners.

6. Replace the Rotor Assembly into the

Motor Body and reﬁt the Pump Chamber

and Strainer Cage.

ALL YEA PUMP CA E

A quick daily check should be carried out to

ensure that the pump is performing

satisfactorily.

Once a week- Remove and clean the Strainer

Cage and Fountain Head in accordance with

the general maintenance notes. Depending

on pond water conditions, cleaning may be

required more frequently.

Once a year- Completely disassemble the

pump including the Rotor Assembly as

described in the general maintenance notes

and wash all components in clean, fresh

water. Replace worn or broken parts.

SPA E PA TS

Contact the Consumer Services Helpline on

0121 313 1122

HOZELOCK CYP IO 3 YEA

GUA ANTEE

If this pump, excluding the Rotor Assembly,

becomes unserviceable within 3 years of the

date of purchase it will be repaired or

replaced at our option free of charge, unless

in our opinion it has been damaged or

misused.

Liability is not accepted for damage due to

accident, improper installation or use.

Liability is limited to replacement of a faulty

pump. This guarantee is not transferable. It

does not affect your statutory rights.

To obtain the beneﬁts of the guarantee,

ﬁrstly contact Hozelock Cyprio Consumer

Services who may request that the pump is

sent along with proof of purchase directly to

the address below.

Hozelock Cyprio

Midpoint Park, Birmingham B76 1AB,

England.

Tel: +44 (0)121 313 1122

www.hozelock.com

DAMAGE CAUSED BY RUNNING THE PUMP

DRY OR BY FROST INVALIDATES THE

GUARANTEE.

La pompe Hozelock Cyprio Cascade 700 a été

conçue uniquement pour une utilisation

submergée. La pompe n'utilise ni huile ni

graisse dans son système de lubriﬁcation, et

peut être utilisée sans danger dans des

bassins contenant poissons ou plantes. Le

moteur comprend un stator scellé et un rotor

refroidi par eau. Toutes les pièces électriques

sont isolées de l'eau.

IMPO TANT

1. ATTENTION - IL EST IMPÉRATIF DE

DÉBRANCHER OU DÉCONNECTER DE LA

SOURCE D'ÉLECTRICITÉ TOUS LES

ÉQUIPEMENTS QUI SE TROUVENT DANS LE

BASSIN AVANT DE METTRE VOS MAINS

DANS L'EAU PENDANT QUE VOUS

INSTALLEZ, RÉPAREZ, ENTRETENEZ OU

MANIPULEZ CES ÉQUIPEMENTS.

2. Ne soulevez pas la pompe au moyen du

câble, car ceci risquerait de l'endommager.

Nous vous recommandons d'installer une

corde de levage lorsque vous installez la

pompe dans de l'eau profonde.

3. Ne faites pas fonctionner la pompe et ne

la laissez pas dehors lorsqu'il gèle.

4. Ne faites pas fonctionner la pompe sans

eau.

5. Vériﬁez que la tension indiquée sur la

pompe correspond à la tension du secteur.

6. UN DISJONCTEUR DE COURANT

RESIDUEL DE 10MA OU DE 30MA DOIT

ETRE INSTALLE SUR LE SECTEUR.

7. NE FAITES PAS FONCTIONNER CETTE

POMPE SANS L'AVOIR INSTALLEE DANS LA

CAGE DE FILTRATION FOURNIE.

L'UTILISATION DE LA POMPE SANS LA

CAGE DE FILTRATION ANNULERA VOTRE

GARANTIE.

Instructions de sécurité

L'usage de l’appareil n'est pas prévu par

des personnes (enfants inclus) avec des

possibilités physiques, sensorielles ou

mentales réduites, ou avec un manque

d'expérience et de connaissance, à moins

d’être sous surveillance et de respecter

les instructions d’utilisation de l'appareil

sous le contrôle d’une personne chargée

de leur sûreté.

ATTENTION : LA SECU ITE

ET LES CONNEXIONS

ELECT IQUES

1. La pompe est fournie avec un câble

électrique à trois ﬁls d'une longueur de 10

m., qui est connecté en permanence et

scellé sur le moteur.

Le câble d'alimentation électrique de

cette pompe ne peut pas être remplacé.

Si le câble est endommagé la pompe doit

être jetée.

ATTENTION : LA PRISE FOURNIE AVEC CE

PRODUIT N'EST PAS IMPERMEABLE ET LA

CONNEXION AU SECTEUR DOIT ETRE

EFFECTUEE DANS UN ENDROIT SEC

PROTEGE CONTRE LES INTEMPERIES.

L'installation doit être conforme aux

règlements de la compagnie électrique

locale, qui peut stipuler l'utilisation d'un

conduit plastique ou métallique pour

assurer la protection du câble.

2. UN DISJONCTEUR DE COURANT RESIDUEL

(RDC) DE 10MA OU DE 30MA DOIT

IMPERATIVEMENT ETRE INSTALLE SUR LE

SECTEUR.

3. ATTENTION : LA POMPE DOIT ETRE

CORRECTEMENT MISE A LA TERRE. IL EST

ESSENTIEL QUE TOUTES LES CONNEXIONS

SOIENT FAITES DE LA MANIERE SUIVANTE.

Marron -Sous tension

Bleu - Neutre

Vert/jaune - Terre

Le ﬁl MARRON doit être connecté à la

borne SOUS TENSION, qui peut être

indiquée par la lettre 'L' ou être de

couleur marron ou rouge.

Le ﬁl BLEU doit être connecté à la borne

NEUTRE, qui peut être indiquée par la

lettre 'N' ou être de couleur bleue ou

noire.

Le ﬁl VERT/JAUNE doit être connecté à la

borne TERRE, qui peut être indiquée par

la lettre 'E' ou être de couleur verte ou

vert/jaune.

4. Si un câble d'extension est nécessaire,

celui-ci doit être connecté à l'extrémité du

câble de la pompe au moyen d'un

connecteur pour câbles protégé contre les

intempéries. Le raccord doit être

positionné en dehors du bassin dans un

boîtier qui restera sec. Le câble

d'extension doit être isolé et à trois ﬁls en

caoutchouc polychloroprène 0,75mm2

(réf.: HO5 RN-F) et câblé en permanence

sur le secteur avec un fusible à 3 ou 5

ampères.

5. Le câble de la pompe (et le câble

d'extension) doit être positionné et

adéquatement protégé contre les

dommages, surtout s'il risque d'entrer en

contact avec des équipements de

jardinage, tels que les fourches, les

tondeuses etc..., ou avec des enfants et

des animaux domestiques.

6. EN CAS DE DOUTE CONCERNANT LE

CABLAGE AU SECTEUR, CONTACTEZ UN

ELECTRICIEN PROFESSIONNEL OU VOTRE

COMPAGNIE D'ELECTRICITE LOCALE.

ASSEMBLAGE DES

ACCESSOI ES.

Assemblage de la tige télescopique.

Glisser le tuyau interne ‘B’, dans la tige

télescopique externe ‘A’, comme indiqué.

Voir Fig 2.

Fontaine en forme de cloche

1. Enfoncez entièrement le support de

Cloche (D) dans le corps principal de la

cloche (E).

2. Positionnez la cloche (F) près du corps et

faites pénétrer dans la partie centrale

dans le corps. voir Fig 3.

L'INSTALLATION DE LA

POMPE

Emplacement

Construisez une plate-forme solide et plate

sur laquelle vous placerez la pompe. Pour les

fontaines geyser, la partie supérieure de la

plate-forme doit être à 240-330mm en-

dessous du niveau de la surface de l'eau.

Pour la fontaine en cloche, la partie

supérieure de la plate-forme doit être à

100mm en-dessous du niveau de la surface

de l'eau.

Une installation typique est montrée comme

guide en ﬁgure 4.

Contrôle du débit

Le débit de la pompe peut être réglé pour

répondre à vos besoins en faisant tourner la

roue de contrôle de débit (g) près de la sortie

FAULT FINDING

WA NING: ALWAYS UNPLUG O

DISCONNECT ALL APPLIANCES IN THE

POND F OM THE ELECT ICITY SUPPLY

BEFO E PUTTING YOU HANDS IN THE

WATE WHILST EQUIPMENT IS BEING

INSTALLED, EPAI ED, MAINTAINED O

HANDLED.

IMPORTANT - PLEASE EEP THIS

SECTION FOR REFERENCE

LOW FLOW F OM PUMP

1. Ensure the Strainer Cage is clean.

2. A small diameter outlet pipe will

restrict outlet ﬂow.

3. Clear any blockages and adjust the ﬂow

controls.

NO FLOW F OM PUMP

1. Check power supply is on.

2. Check fuse and wiring.

3. Check the Rotor Assembly is not

jammed, damaged or showing signs of

excessive wear.

4. Ensure the Strainer Cage is clean.

POO FOUNTAIN DISPLAY.

1. Clean the Fountain Head. (see

maintenance).

Item Numbers

1. Pump Chamber and Seal. Z13248

2. Rotor Assembly. 3419

3. Strainer Cage. Z13225

4. Fountain it. 3426

de la pompe. Voir ﬁg 5.

Pour la fontaine seulement

1. Placez la pompe près du bassin et

acheminez le ﬁl électrique jusqu'à

l'alimentation secteur.

2. Sélectionnez l'accessoire de fontaine

désiré, comme indiqué ci-dessus et

montez-le sur la pompe. Les têtes de

fontaines 2 et 3 niveaux s'enclenchent

simplement dans la tige de fontaine(voir

ﬁg 6). Puis placez la pompe dans la

position désirée. Note : vériﬁez que la tige

intérieure du tube télescopique n'a pas

été poussé dans le tube extérieur.

3. a) Fontaine 3 niveaux – crée un joli jet

de fontaine de grande taille.

b) Fontaine 2 niveaux– crée un jet de

fontaine étroit de grande taille.

c) Fontaine cloche – crée un jet décoratif

en forme de cloche. Réglez la cloche en

ajustant le réglage du débit sur la pièce

en forme de T et glissant la cloche

intérieure à l'intérieur et hors de

l'assemblage de la cloche.

4. Le joint à rotule – Voir Fig 5 (H), se monte

dans la sortie de la pompe, la tige

télescopique s’enfonçant sur la partie

supérieure. Ce joint peut être réglé pour

que l’angle du jet de fontaine soit

vertical.

Cascade seulement

1. Monter une longueur de tuyau d’un

diamètre intérieur de 12.5mm sur

l’adaptateur du tuyau. Voir Fig 5 (I).

2. Acheminez le tuyau vers la cascade.

ENT ETIEN

La gamme des pompes Cascade Hozelock

Cyprio a été conçue pour permettre un

entretien facile et rapide. Comme avec

toutes les pompes de ce type, il sera

nécessaire de nettoyer le ﬁltre de la cage et

la bague du jet de fontaine.

IL EST IMPERATIF DE DEBRANCHER OU

DECONNECTER DE LA SOURCE D'ELECTRICITE

TOUS LES EQUIPEMENTS SE TROUVANT

DANS LE BASSIN AVANT DE METTRE VOS

MAINS DANS L'EAU OU DE D'ENTREPRENDRE

L'ENTRETIEN.

La tête de fontaine

1. Soulevez la tête de fontaine à l'aide d'une

pièce que vous insérez dans la fente.

2. Rincez à l'eau claire et réassemblez.

Le Tamis

1. Retirez les accessoires de la sortie de la

pompe.

2. En tenant la pompe d'une main, appuyez

sur le bouton d'ouverture (J) sur la partie

supérieure de la pompe et ouvrez la cage

du tamis. Voir Fig 5.

3. Glissez la pompe hors de son logement et

lavez/rincez la cage de tamis à l'eau claire.

Les charnières de la cage de tamis doivent

être nettoyées par la même occasion.

4. Réassemblez la pompe.

Le rotor

1. Retirez la cage du tamis comme décrit ci-

dessus.

2. Libérez la chambre de la pompe Fig 7 ( ),

en la faisant tourner jusqu'à ce que les

deux languettes de retenue soient

libérées des pattes sur le corps du Moteur.

3. Tirez doucement la chambre de pompe

pour la séparer du corps du moteur.

4. Tirez le rotor du corps du moteur. Voir ﬁg

7(L).

5. Nettoyez toutes les pièces dans de l'eau

propre. N'utilisez aucun produit

détergent ni d'autres produits chimiques

de nettoyage.

6. Replacez le rotor dans le corps du moteur

et remontez la chambre de la pompe et la

cage du tamis.

L'ENT ETIEN DE LA POMPE

TOUTE L'ANNEE

Une rapide vériﬁcation journalière doit être

effectuée pour s'assurer que la pompe

fonctionne correctement.

UNE FOIS PAR SEMAINE - Retirez et nettoyez

La cage du tamis et la tête de fontaine

conformément aux notes générales

d'entretien. En fonction de l'état de l'eau du

bassin, le nettoyage sera peut-être nécessaire

à des intervalles plus fréquents.

UNE FOIS PAR AN - Démontez entièrement la

pompe ainsi que le rotor conformément aux

instructions générales d'entretien et lavez

toutes les pièces dans de l'eau propre.

Remplacez les pièces cassées ou usées.

PIECES DETACHEES

Contactez le service d'assistance

téléphonique clients au 04 42 24 20 00

(France) - 03 2130883 (Belgie

GA ANTIE HOZELOCK CYP IO

DE 3 ANS

Si cette pompe, à l'exception du rotor,

devient inutilisable dans les 3 années après la

date de l'achat, elle sera réparée ou

remplacée, selon notre décision,

gratuitement, sauf si à notre avis elle a été

endommagée ou utilisée de manière non

conforme.

Aucune responsabilité n'est acceptée pour

les dommages dus à un accident, une

mauvaise installation ou mauvaise utilisation.

La responsabilité est limitée au

remplacement de la pompe défectueuse.

Cette garantie n'est pas transférable. Elle

n'affecte pas vos droits statuaires.

Pour bénéﬁcier des avantages de la garantie

il faut d'abord contacter le Service après-

vente de Hozelock Cyprio qui pourra vous

demander de lui envoyer la pompe avec les

pièces justiﬁant l'achat, directement à

l'adresse ci-dessous.

DES DOMMAGES CAUSES PAR LE

FONCTIONNEMENT DE LA POMPE A SEC OU

EN PERIODE DE GEL ANNULENT CETTE

GARANTIE.

DEPISTAGE DES PANNES

ATTENTION - IL EST IMPERATIF DE

DEBRANCHER OU DECONNECTER DE LA

SOURCE D'ELECTRICITE TOUS LES

EQUIPEMENTS QUI SE TROUVENT DANS LE

BASSIN AVANT DE METTRE VOS MAINS

DANS L'EAU PENDANT L'INSTALLATION, LA

REPARATION, L'ENTRETIEN OU LA

MANIPULATION DE CES EQUIPEMENTS

IMPORTANT - CONSERVEZ CETTE SECTION

POUR REFERENCE

FAIBLE DEBIT DE LA POMPE

1. Vériﬁez que la cage du tamis est propre.

2. Un tuyau de sortie de petit diamètre

limitera le débit de sortie.

3. Retirez tout blocage et réglez les

commandes de débit.

4. Vériﬁez que le clapet de rappel à

l'intérieur de la chambre de pompe s'ouvre

et se ferme sans difﬁculté.

PAS DE DEBIT DE LA POMPE

1. Vériﬁez que la pompe est allumée.

2. Vériﬁez le fusible et le câblage.

3. Vériﬁez que le rotor n'est pas bloqué,

endommagé ou présente des signes

d'usure excessifs.

4. Vériﬁez que la cage du tamis est propre.

JEU D'EAU MEDIOCRE

1. Nettoyez la tête de fontaine. (voir

entretien).

www.hozelock.com

Numéros des pièces

700 No.

Chambre de pompe et joint Z13248

Rotor 3419

Cage du tamis Z13225

it Fontaine 3426

Die Cascade 700 Pumpe von Hozelock Cyprio

ist nur für den Einsatz im Wasser ausgelegt.

Bei der Pumpe kommt kein Öl oder Fett zur

Schmierung zum Einsatz, sodass sie sicher in

Wasser verwendet werden kann, das Fische

oder Pﬂanzen enthält. Der Motor besteht

aus einem dicht gekapselten Stator und

einem wassergekühlten Dauermagnetrotor.

Alle elektrischen Teile sind gegen das Wasser

abgedichtet.

WICHTIG

1. ACHTUNG: DIE STEC ER ALLER GERÄTE

IM TEICH ZIEHEN ODER DIE

STROMVERSORGUNG UNTERBRECHEN,

BEVOR SIE IHRE HÄNDE INS WASSER

STREC EN, WÄHREND DIE AUSRÜSTUNG

INSTALLIERT, REPARIERT, GEWARTET

ODER BEDIENT WIRD.

2. Das Versorgungskabel nicht verwenden,

um die Pumpe anzuheben, da dies

Schäden hervorrufen kann. Bei tiefem

Wasser empfehlen wir, eine Schnur oben

am Siebkäﬁg zu befestigen, damit Sie die

Pumpe leichter aus dem Wasser heben

können. Siehe Abb. 1.

3. Die Pumpe nicht bei Frost betreiben oder

in frostiger Umgebung belassen.

4. Die Pumpe nicht trocken laufen lassen.

5. Prüfen, ob die auf der Pumpe

angegebene Spannung der

Netzversorgung entspricht.

6. AN DIE NETZSTROMVERSORGUNG MUSS

EIN 10 MA- ODER 30 MA-FEHLERSTROM-

SCHUTZSCHALTER ANGEBRACHT

WERDEN.

7. DIESE PUMPE NICHT OHNE DEN

SIEB ÄFIG BETREIBEN. WENN DIE PUMPE

OHNE SIEB VERWENDET WIRD, ANN

UNSERE GARANTIE NICHTIG WERDEN.

Sicherheitshinweise

Das Gerät ist nicht für Personen

(einschließlich inder) mit verminderter

physischer, sensorischer oder mentaler

apazität bzw. mangelnder Erfahrung

und enntnisse vorgesehen, außer, sie

werden von einer Person, die für ihre

Sicherheit verantwortlich ist, bei der

Benutzung des Geräts beaufsichtigt bzw.

wurden von dieser Person unterwiesen.

inder sollten beaufsichtigt werden, um

zu verhindern, dass sie mit dem Gerät

spielen.

ACHTUNG: SICHE HEIT

UND ELEKT ISCHE

ANSCHLÜSSE

1. Die Pumpe wird mit 10 m dreiadrigem

Elektrokabel geliefert, das dauerhaft am

Motor angebracht und isoliert ist.

Das Versorgungskabel kann nicht ersetzt

werden. Wenn das abel beschädigt ist,

sollte die Pumpe weggeworfen werden.

ACHTUNG: DER MIT DIESEM PRODU T

GELIEFERTE STEC ER IST NICHT

WASSERDICHT UND DER ANSCHLUSS AN

DIE NETZSPANNUNGSVERSORGUNG

SOLLTE NUR IN EINEM WETTERFESTEN

GEHÄUSE ERFOLGEN.

Die Installation muss den Vorschriften der

örtlichen Stromversorgungsbehörde

entsprechen; hierin kann die Verwendung

eines unststoff- oder Metallisolierrohrs

zum Schutz des abels eingeschlossen

sein.

2. AN DIE NETZSTROMVERSORGUNG MUSS

EIN 10 MA- ODER 30 MA-FEHLERSTROM-

SCHUTZSCHALTER ANGEBRACHT

WERDEN.

3. ACHTUNG: DIESES GERÄT MUSS GEERDET

WERDEN UND ES IST ÄUSSERST WICHTIG,

DASS ALLE ANSCHLÜSSE SICHER UNTER

EINSATZ DES NACHSTEHENDEN CODES

VORGENOMMEN WERDEN:

Braun - Stromführend

Blau - Nullleiter

Grün/Gelb - Erde

Die BRAUNE Leitung sollte an den

STROMFÜHRENDEN Anschluss

angeschlossen werden, der mit einem „L“

markiert oder braun oder rot sein kann.

Die BLAUE Leitung sollte an den NULL-

Anschluss angeschlossen werden, der mit

einem „N“ markiert oder blau oder

schwarz sein kann.

Die GRÜN/GELBE Leitung sollte an die

ERDUNGS- lemme angeschlossen werden,

die mit einem „E“ markiert oder grün

oder grün/gelb sein kann.

4. Wenn ein Verlängerungskabel

erforderlich ist, sollte dieses unter Einsatz

eines wetterfesten abelanschlusses an

das Ende des Pumpenkabels

angeschlossen werden. Die Verbindung

muss sich in einem angemessen trockenen

Gehäuse beﬁnden. Das

Verlängerungskabel sollte aus

dreiadrigem 0,75 mm3abel mit

Polychloroprengummiisolierung (Best.-Nr.

HO5 RN-F) bestehen und mit einer 3- oder

5-A-Sicherung dauerhaft mit der

Netzversorgung verdrahtet sein.

5. Das Pumpenkabel (und das

Verlängerungskabel) sollte(n) so verlegt

werden, dass es (sie) angemessen vor

Beschädigung geschützt ist (sind),

insbesondere wenn ontakt mit

Gartengeräten (Rasenmähern, Forken

usw.), indern und Haustieren möglich ist.

6. WENN ZWEIFEL HINSICHTLICH DES

ANSCHLUSSES AN DIE NETZVERSORGUNG

BESTEHEN, WENDEN SIE SICH AN EINEN

QUALIFIZIERTEN ELE TRI ER ODER DIE

ÖRTLICHE

STROMVERSORGUNGSBEHÖRDE.

MONTAGE DES ZUBEHÖ S

Teleskoprohr.

Äußeres Teleskoprohr „A" wie gezeigt über

das innere Rohr „B" schieben. Siehe Abb. 2.

Glockenfontäne

1. Trägerplatte der Glocke (D) auf den

Hauptteil der Glocke (E) setzen und

festdrücken.

2. Glocke (F) auf die Hauptbaugruppe setzen

und mittig festdrücken. Siehe Abb. 3.

INSTALLATION DE PUMPE

Position

Bauen Sie eine solide, ebene Plattform, auf

die die Pumpe gestellt wird. In Anlagen, bei

denen die Fontäne eingesetzt wird, sollte

sich die Oberseite der Plattform 240-330 mm

unter dem Wasserspiegel beﬁnden.

In Anlagen, bei denen die Glockenfontäne

eingesetzt wird, sollte sich die Oberseite der

Plattform 100 mm unter dem Wasserspiegel

beﬁnden.

Eine typische Installation ist als Beispiel in

Abb. 4 gezeigt.

Mengenregelung

Die Fördermenge der Pumpe kann nach

Bedarf durch Drehen des Mengenreglerrads

(G) reguliert werden, das sich in der Nähe

des Pumpenauslasses beﬁndet. Siehe Abb. 5.

Nur Fontäne

1. Die Pumpe neben den Teich stellen und

das abel zur Stromversorgung

zurückführen.

2. Den gewünschten Fontänenaufsatz

auswählen. Die zwei- und dreistuﬁgen

Fontänenaufsätze werden einfach auf das

Fontänenrohr aufgesteckt (siehe Abb. 6).

Das Fontänenrohr wird auf das schmalere

Rohrstück des Teleskop-Fontänenrohrs

aufgesteckt (siehe Abb. 6). Die Pumpe

dann an die gewünschte Position stellen.

Hinweis: Achten Sie darauf, dass das

Innenrohr des Teleskoprohrs nicht auf das

Außenrohr gesteckt wurde.

3. a). Dreistuﬁge Fontäne – Erzeugt eine

höhere und dekorative Fontäne.

b). Zweistuﬁge Fontäne – Erzeugt eine

höhere und schmalere Fontäne.

c). Glockenfontäne – Erzeugt eine

dekorative Wasserglocke. Das

Teleskoprohr auf die gewünschte Höhe

einstellen und die Glocke durch Drehen

des Mengenreglers am Pumpenauslass

und durch Heben oder Senken der

inneren Glocke an der Glockenbaugruppe

regulieren.

4. Das ugelgelenk (siehe Abb. 5 (H) passt

auf den Pumpenauslass und das

Teleskoprohr wird auf das ugelgelenk

gesteckt. Hierdurch kann dann die

Fontäne soweit abgewinkelt werden, dass

sie vertikal steht.

Nur Wasserfall

1. Einen Schlauch in geeigneter Länge mit

einem Durchmesser von 12,5 mm an den

Schlauchadapter anschließen. Siehe Abb.

5 (I).

2. Den Schlauch zurück zum Wasserfall

führen.

WA TUNG

Das Cascade Pumpenprogramm von

Hozelock wurde so konzipiert, dass eine

schnelle und problemlose Wartung möglich

ist. Wie bei allen Pumpen dieser Art ist es

gelegentlich nötig, den Siebkäﬁg und den

Ring des Fontänensprühaufsatzes zu

reinigen.

BEVOR SIE DIE HÄNDE INS WASSER

STREC EN ODER MIT DER WARTUNG

BEGINNEN, IMMER DIE STEC ER ALLER

GERÄTE IM TEICH ZIEHEN ODER DIE

STROMVERSORGUNG UNTERBRECHEN.

Fontänenaufsatz

1. Eine Münze oder ähnliches in den Schlitz

stecken und den Fontänenaufsatz

vorsichtig abhebeln.

2. In sauberem Wasser ausspülen und wieder

montieren.

Sieb.

1. Zubehör am Pumpenauslass entfernen.

2. Die Pumpe in einer Hand halten, den

Freigabeknopf (J) oben auf der Pumpe

drücken und den Siebkäﬁg öffnen. Siehe

Abb. 5.

3. Die Pumpe herausziehen und den

Siebkäﬁg mit sauberem Wasser

reinigen/ausspülen. Die Scharniere am

Siebkäﬁg sollten jetzt ebenfalls gereinigt

werden.

4. Pumpe wieder zusammensetzen.

otorbaugruppe

1. Den Siebkäﬁg laut der vorstehenden

Beschreibung entfernen.

2. Die Pumpenkammer Abb. 7 ( ) drehen,

bis die beiden Sicherungszungen frei

liegen, damit die Pumpenkammer vom

La pompa Hozelock Cyprio Cascade 700 è

stata progettata solo per un uso sommerso.

La pompa non utilizza olio o grasso come

lubriﬁcanti e quindi può essere impiegata

con sicurezza in laghetti contenti pesci o

piante. Il motore consiste di uno statore

sigillato e di un rotore a magnete

permanente raffreddato ad acqua. Tutti i

componenti elettrici sono a tenuta stagna.

ATTENZIONE:

1. STACCARE SEMPRE LA SPINA O

SCOLLEGARE DALL'ALIMENTAZIONE

ELETTRICA TUTTI GLI APPARECCHI NEL

LAGHETTO PRIMA DI IMMERGERE LE MANI

NELL'ACQUA DURANTE L'INSTALLAZIONE,

LA RIPARAZIONE, LA MANUTENZIONE O IL

TRASPORTO DEGLI STESSI.

2. Non utilizzare il cavo di alimentazione

per sollevare la pompa, in quanto si

potrebbe danneggiarla. Consigliamo di

usare una fune di sollevamento, ﬁssata

all'occhiello della maniglia in cima alla

gabbietta del ﬁltro, se la pompa viene

installata in acque profonde. Vedi Fig. 1.

3. Non operare la pompa in caso di gelo e

non lasciarla esposta a temperature rigide.

4. Non operare la pompa in assenza di

acqua.

5. Veriﬁcare che la tensione riportata sulla

pompa corrisponda a quella

dell'alimentazione elettrica.

6. È necessario dotare la sorgente elettrica

di un dispositivo a corrente residua di 10

mA o 30 mA.

7. NON AZIONARE LA POMPA PRIVA

DELLA GABBIETTA DEL FILTRO. L'UTILIZZO

DELLA POMPA SENZA IL FILTRO POTREBBE

INVALIDARE LA GARANZIA.

Informazioni sulla sicurezza

L'apparecchio non deve essere utilizzato

da persone (bambini inclusi) con disabilità

ﬁsiche, sensoriali o mentali, o prive

dell'esperienza necessaria, tranne nel caso

che tali persone siano sotto la

supervisione o abbiano ricevuto le

necessarie istruzioni da parte di una

persona responsabile della loro sicurezza.

I bambini vanno sempre supervisionati per

assicurare che non giochino con

l'apparecchio.

ATTENZIONE: SICU EZZA E

COLLEGAMENTI ELETT ICI

1. La pompa è fornita con un cavo elettrico a

tre conduttori di 10 m, permanentemente

collegato al motore e sigillato.

Il cavo di alimentazione elettrico non può

essere sostituito. In caso di danni al cavo,

bisognerà sostituire l'intera pompa.

ATTENZIONE: LA SPINA FORNITA CON

QUESTO PRODOTTO NON È A TENUTA

STAGNA; IL COLLEGAMENTO

ALL'ALIMENTAZIONE ELETTRICA DEVE

ESSERE EFFETTUATO SOLO IN UN

AMBIENTE A PROVA DI INTEMPERIE.

L'installazione deve essere conforme alle

norme sulle installazioni elettriche locali,

che potrebbero prevedere l'impiego di un

condotto di plastica o di metallo a

protezione del cavo.

2. LA SORGENTE ELETTRICA DEVE ESSERE

DOTATA DI UN DISPOSITIVO A CORRENTE

RESIDUA (rcd) DA 10 mA O 30 mA.

3. ATTENZIONE: QUESTO APPARECCHIO

DEVE ESSERE COLLEGATO A MASSA ED È

ESSENZIALE CHE I COLLEGAMENTI SIANO

EFFETTUATI SECONDO IL SEGUENTE

CODICE A COLORI:

Marrone - Sotto tensione

Blu - Neutro

Verde/Giallo - Massa

Il conduttore MARRONE deve essere

collegato al morsetto SOTTO TENSIONE,

contrassegnato con una 'L' o di colore

marrone o rosso.

Il conduttore BLU deve essere collegato al

morsetto NEUTRO, contrassegnato con

una 'N' o di colore blu o nero.

Il conduttore VERDE/GIALLO deve essere

collegato a MASSA, contrassegnato con

una 'E' o di colore verde o verde/giallo.

4. Se è necessario usare una prolunga,

questa deve essere collegata al cavo della

pompa con un connettore a tenuta

stagna. Il giunto deve essere posizionato

in un alloggiamento adeguato, a tenuta

stagna. Il cavo della prolunga deve essere

di 0,75 mm2, a tre conduttori, di gomma

isolante in policloroprene (ref: HO5 RN-F),

permanentemente collegato alla rete

elettrica con un fusibile di 3 o 5 Amp.

5. Il cavo della pompa (e il cavo della

prolunga) deve essere posizionato e

protetto in modo adeguato contro danni,

soprattutto laddove potrebbe venire in

contatto con attrezzature da giardino

(tosatrici, forconi, ecc.), bambini o animali

domestici.

6. CONSULTARE UN ELETTRICISTA

QUALIFICATO O LE AUTORITÀ LOCALI IN

CASO DI DUBBI SUL COLLEGAMENTO

ALLA RETE ELETTRICA.

MONTAGGIO ACCESSO I

Gruppo braccio telescopico.

Inserire il braccio telescopico esterno 'A' in

quello interno 'B', come illustrato. Vedi Fig.

Fontana a campana

1. Posizionare il supporto della campana (D)

sul corpo principale della campana (E) e

spingere in posizione.

2. Posizionare la campana (F) in

corrispondenza del supporto della

campana e premere centralmente in

posizione (vedi Fig. 3).

Motorgehäuse abgenommen werden

kann.

3. Die Pumpenkammer vorsichtig im rechten

Winkel weg vom Motorgehäuse abziehen.

4. Die Rotorbaugruppe aus dem

Motorgehäuse herausziehen. Siehe Abb. 7

(L).

5. Alle Bauteile in sauberem Wasser

reinigen. eine Wasch- oder sonstigen

chemischen Reinigungsmittel verwenden.

6. Die Rotorbaugruppe wieder im

Motorgehäuse anbringen und die

Pumpenkammer und den Siebkäﬁg

einsetzen.

GANZJÄH IGE

PUMPENPFLEGE

Es sollte eine tägliche Schnellprüfung

durchgeführt werden, um zu prüfen, ob die

Pumpe ordnungsgemäß funktioniert.

Ein Mal wöchentlich – Siebkäﬁg und

Fontänenaufsatz entsprechend den

allgemeinen Wartungshinweisen

herausnehmen und reinigen. Je nach

Wasserbedingungen des Teiches ist

möglicherweise eine häuﬁgere Reinigung

erforderlich.

Ein Mal pro Jahr – Pumpe und

Rotorbaugruppe laut allgemeinen

Wartungshinweisen vollständig zerlegen und

alle Bauteile in sauberem, frischem Wasser

reinigen. Abgenutzte oder zerbrochene Teile

ersetzen.

E SATZTEILE

Wenden Sie sich an die undendienst-

Hotline unter 0621 57 29 114

3-JÄH IGE GA ANTIE VON

HOZELOCK CYP IO

Wenn diese Pumpe (mit Ausnahme der

Rotorbaugruppe) innerhalb von 3 Jahren

nach aufdatum unbrauchbar wird, wird sie

nach unserer Wahl kostenlos repariert oder

ersetzt, es sei denn, sie wurde nach unserer

Auffassung beschädigt oder falsch benutzt.

Es wird keine Haftung für Schäden durch

Unfall, falsche Installation oder Verwendung

übernommen. Die Haftung ist auf den

Austausch einer defekten Pumpe beschränkt.

Diese Garantie ist nicht übertragbar. Sie hat

keinen Einﬂuss auf Ihre gesetzlichen Rechte.

Um Garantieleistungen zu erhalten, wenden

Sie sich zuerst an den undendienst von

Hozelock Cyprio, der darum bitten kann,

dass die Pumpe zusammen mit dem

aufbeleg direkt an die nachstehende

Adresse eingeschickt wird.

DIESE GARANTIE WIRD UNWIR SAM DURCH

SCHÄDEN, DIE DURCH TROC ENEN

PUMPENBETRIEB ODER FROST VERURSACHT

WERDEN.

FEHLE SUCHE

ACHTUNG: DIE STEC ER ALLER GERÄTE IM

TEICH ZIEHEN ODER DIE

STROMVERSORGUNG UNTERBRECHEN,

BEVOR SIE IHRE HÄNDE INS WASSER

STREC EN, WÄHREND DIE AUSRÜSTUNG

INSTALLIERT, REPARIERT, GEWARTET ODER

BEDIENT WIRD.

WICHTIG – BITTE DIESEN ABSCHNITT

ZUR INFORMATION AUFBEWAHREN

PUMPE FÖRDERT AUM WASSER

1. Dafür sorgen, dass der Siebkäﬁg sauber

ist.

2. Ein Auslassrohr mit kleinem Durchmesser

schränkt die Fördermenge der Pumpe ein.

3. Alle Blockierungen entfernen und die

Fördermenge regulieren.

4. Prüfen, ob sich das Rückschlagventil in

der Pumpenkammer frei bewegen kann.

PUMPE FÖRDERT NICHT

1. Prüfen, ob die Stromversorgung

eingeschaltet ist.

2. Sicherung und Verdrahtung prüfen.

3. Prüfen, ob die Rotorbaugruppe klemmt,

beschädigt oder abgenutzt ist.

4. Dafür sorgen, dass der Siebkäﬁg sauber

ist.

FONTÄNE IST SEHR NIEDRIG.

1. Fontänenaufsatz reinigen. (siehe

Wartung.)

www.hozelock.com

Bestellnummern

700 Nr.

Pumpenkammer und Dichtung Z13248

Rotorbaugruppe 3419

Siebkäﬁg Z13225

Fontänen Set 3426

INSTALLAZIONE DELLA

POMPA

Ubicazione

Costruire una piattaforma solida e piana su

cui posizionare la pompa. Se si intende

utilizzare una fontana a spruzzo, la sommità

della piattaforma dovrà trovarsi 240-330 mm

al di sotto della superﬁcie dell'acqua.

Se si utilizza una fontana a campana, la

sommità della piattaforma dovrà trovarsi 100

mm al di sotto del livello dell'acqua.

Un'installazione tipica è illustrata, a mo' di

guida, nella Fig. 4.

Gestione della portata

La portata della pompa può essere regolata

secondo le esigenze girando la rotella di

controllo (G) della portata posizionata nei

pressi dell'uscita della pompa (vedi Fig. 5).

Solo fontana

1. Posizionare la pompa accanto al laghetto

e riportare il cavo all'alimentazione di

rete.

2. Selezionare l'accessorio per la fontana

desiderato. I giochi d'acqua del secondo e

terzo stadio si innestano a scatto sul

braccio della fontana (vedi Fig. 6). Il

braccio della fontana deve essere spinto

sulla sezione tubolare più stretta del

braccio telescopico (vedi Fig. 6). Sistemare

quindi la pompa nella posizione

desiderata. Nota: Controllare che il

braccio interno del tubo telescopico non

sia stato spinto all'interno del tubo

esterno.

3. a). Fontana a 3 stadi - Emette un getto più

alto e più attraente.

b). Fontana a 2 stadi - Emette un getto

più alto e più stretto.

c). Fontana a campana - Emette un getto

decorativo, a campana. Regolare il braccio

telescopico all'altezza desiderata e quindi

la campana con la rotella situata nei pressi

dell'uscita della pompa, alzando e

abbassando la campana interna del

gruppo campana.

4. Il giunto sferico – vedi Fig. 5 (H) – va

montato sull’uscita della pompa e il

braccio telescopico va poi inserito sul

giunto. Il giunto può essere utilizzato per

regolare verticalmente l’angolo della

fontana.

Solo cascata

1. Montare un ﬂessibile di 12,5 mm di

diametro e di lunghezza adeguata sul

raccordo per il ﬂessibile. Vedi Fig. 5 (I).

2. Riportare il ﬂessibile alla cascata.

MANUTENZIONE

La gamma Hozelock Cyprio di pompe

Cascade è stata ideata per consentire una

manutenzione rapida e facile. Come tutte le

pompe di questo tipo, di tanto in tanto si

dovrà pulire la gabbietta del ﬁltro e l'anello

per i giochi d'acqua della fontana.

STACCARE LA O SCOLLEGARE TUTTE LE

APPRECCHIATURE NEL LAGHETTO PRIMA DI

IMMERGERE LE MANI NELL'ACQUA O

ESEGUIRE LA MANUTENZIONE.

Gioco d'acqua

1. Posizionare una monetina o oggetto

simile nella apposita fessura e rimuovere

delicatamente il gioco d'acqua.

2. Sciacquare in acqua pulita e rimontare.

Gabbietta ﬁltro

1. Rimuovere gli accessori dell'uscita della

pompa.

2. Tenendo la pompa con una mano,

premere il pulsante di rilascio (J) sulla

pompa e aprire la gabbietta del ﬁltro

(vedi Fig. 5).

3. Estrarre la pompa dal suo alloggiamento

e lavare/risciacquare la gabbietta del ﬁltro

in acqua pulita. Lavare anche

l'incernieratura della gabietta.

4. Rimontare la pompa.

Gruppo rotore

1. Rimuovere la gabbietta del ﬁltro, come

descritto in precedenza.

2. Ruotare l'alloggiamento della pompa (Fig.

7, ) ﬁno a quando i due aggetti a

baionetta non siano fuoriusciti dal corpo

del motore.

3. Rimuovere delicatamente l'alloggiamento

della pompa dal corpo del motore.

4. Estrarre il gruppo rotore dal corpo motore

(vedi Fig. 7, L).

5. Sciacquare tutti i componenti in acqua

pulita. Non utilizzare prodotti detergenti

o chimici.

6. Reinserire il gruppo rotore nel corpo

motore e rimontare l'alloggiamento della

pompa e la gabbietta del ﬁltro.

MANUTENZIONE DELLA

POMPA DU ANTE TUTTO

L'ANNO

Effettuare un breve controllo giornaliero per

assicurarsi che la pompa funzioni in modo

soddisfacente.

Una volta alla settimana: rimuovere e pulire

la gabbietta del ﬁltro e il gioco d'acqua

secondo quanto spiegato nelle note sulla

manutenzione generale. A seconda delle

condizioni dell'acqua, l'operazione di pulizia

potrebbe dover essere effettuata più

frequentemente.

Una volta all'anno: smontare completamente

la pompa, incluso il gruppo rotore, come

spiegato nelle note sulla manutenzione

generale, e sciacquare tutti i componenti in

acqua pulita. Sostituire le parti usurate o

danneggiate.

PEZZI DI ICAMBIO

Contattare l'helpline del servizio assistenza

clienti, al numero 02 95 339 216

GA ANZIA T IENNALE

HOZELOCK CYP IO

In caso di malfunzionamento (gruppo rotore

escluso) nei tre anni successivi al suo

acquisto, la pompa sarà riparata o sostituita

(a discrezione del fabbricante)

gratuitamente, salvo danni o uso improprio

da parte dell'utente.

Non si accetta alcuna responsabilità per

danni causati da incidenti, installazione o

utilizzo impropri. La responsabilità è limitata

alla sostituzione di una pompa

malfunzionante. Questa garanzia non è

trasferibile e non inﬂuisce sui diritti statutari

dell'utente.

Per avvalersi della garanzia, contattare prima

di tutto il servizio assistenza clienti Hozelock

Cyprio, che potrà richiedere che la pompa,

assieme alla prova d'acquisto, sia inviata

direttamente all'indirizzo riportato qui di

seguito.

DANNI CAUSATI DALL'UTILIZZO A SECCO

DELLA POMPA O IN CONDIZIONI DI GELO

INVALIDERANNO LA GARANZIA.

ICE CA DEI GUASTI

ATTENZIONE: STACCARE SEMPRE LA SPINA

O SCOLLEGARE DALL'ALIMENTAZIONE

ELETTRICA TUTTI GLI APPARECCHI NEL

LAGHETTO PRIMA DI IMMERGERE LE MANI

NELL'ACQUA DURANTE L'INSTALLAZIONE,

LA RIPARAZIONE, LA MANUTENZIONE O IL

TRASPORTO DEGLI STESSI.

IMPORTANTE: CONSERVARE QUESTA

SEZIONE PER EVENTUALI FUTURE

CONSULTAZIONI

FLUSSO RIDOTTO DALLA POMPA

1. Controllare che la gabbietta del ﬁltro sia

pulita.

2. Un ﬂessibile di diametro ridotto

impedirà il normale ﬂusso di uscita dalla

pompa.

3. Eliminare eventuali intasamenti e

regolare la portata.

4. Controllare che l’aletta di protezione del

ritorno nell’alloggiamento del motore si

muova liberamente.

FLUSSO ASSENTE DALLA POMPA

1. Controllare che la pompa sia collegata

alla rete elettrica.

2. Controllare fusibile e connessioni

elettriche.

3. Controllare che il gruppo rotore non si

sia inceppato, sia danneggiato o usurato.

4. Controllare che la gabbietta del ﬁltro sia

pulita.

SPRUZZO DEBOLE DALLA FONTANA.

1. Pulire il gioco d'acqua. (Vedi

Manutenzione.)

www.hozelock.com

Numero parti

700 N.

Alloggiamento pompa e guarnizione

Z13248

Gruppo rotore 3419

Gabbietta ﬁltro Z13225

it Fontana 3426

La bomba Hozelock Cyprio Cascade

700 fue diseñada para ser usada

bajo agua solamente. Esta bomba

no usa aceite ni grasa para

lubricación, y se puede utilizar sin peligro en

estanques que contienen peces o plantas. El

motor lleva un estator sellado y un rotor de

imán permanente refrigerado por agua.

Todos los componentes eléctricos están

sellados para aislarlos del agua.

IMPO TANTE

1. ADVERTENCIA: AL INSTALAR, REPARAR,

MANTENER O MANIPULAR EL EQUIPO,

SIEMPRE DESENCHUFE O DESCONECTE DE

LA ALIMENTACIÓN ELÉCTRICA TODOS LOS

APARATOS DEL ESTANQUE ANTES DE

METER LAS MANOS EN EL AGUA.

2. No use el cable de alimentación para

levantar la bomba, porque esto puede

producir daño. Se recomienda la

instalación de una cuerda de elevación

cuando la bomba esté instalada en aguas

profundas.

3. No se debe dejar la bomba en

condiciones de congelamiento, ni hacerla

funcionar cuando esté congelada.

4. No deje que la bomba funcione en seco.

5. Compruebe que el voltaje marcado en

la bomba corresponda al de la

alimentación de la red.

6. SIN FALTA, DEBE MONTARSE UN

DISPOSITIVO CONTRA CORRIENTE

RESIDUAL DE 10 MA O 30 MA EN LA

ALIMENTACIÓN DE LA RED.

7. NO HAGA FUNCIONAR ESTA BOMBA

SIN ANTES INSTALAR EL COLADOR. SI SE

USA LA BOMBA SIN COLADOR SU

GARANTÍA PUEDE QUEDAR INVALIDADA.

Seguridad

Este aparato no fue diseñado para ser

usado por menores, ni por personas

con poca capacidad física, con

diﬁcultades sensoriales o mentales, o

con falta de experiencia o de

conocimientos, a menos que cuenten

con supervisión o capacitación sobre el

uso de aparato, por una persona

responsable de su seguridad. Es

importante vigilar a los niños para que

no jueguen con el producto.

ADVE TENCIA: SEGU IDAD Y

CONEXIONES ELÉCT ICAS.

1. La bomba viene con 10 m de cable

eléctrico de 3 conductores, sellado y

permanentemente conectado al motor.

El cable de alimentación no puede ser

cambiado. Si el cable se dañara, habría

que descartar la bomba.

ADVERTENCIA: EL ENCHUFE QUE VIENE

CON ESTE PRODUCTO NO ES

IMPERMEABLE, Y LA CONEXIÓN CON LA

ALIMENTACIÓN DE LA RED SÓLO DEBE

HACERSE DENTRO DE UNA CAJA

APROPIADA RESISTENTE A LAS

CONDICIONES A LA INTEMPERIE.

La instalación debe cumplir con los

reglamentos de las autoridades locales de

electricidad, que pueden incluir el uso de

un conducto de plástico o metal para

proteger el cable.

2. DEBE MONTARSE UN DISPOSITIVO

CONTRA CORRIENTE RESIDUAL DE 10 MA

O 30 MA EN LA ALIMENTACIÓN DE LA

RED.

3. ADVERTENCIA: ESTE APARATO DEBE

CONECTARSE A TIERRA, Y ES

IMPRESCINDIBLE QUE LAS CONEXIONES

SE HAGAN DE ACUERDO AL CÓDIGO

Marrón - Con corriente

Azul - Neutro

Verde/Amarillo - Tierra

El conductor MARRÓN se debe conectar

con el terminal CON CORRIENTE, que

puede ser de color marrón o rojo o estar

marcado con una 'L'.

El conductor AZUL se debe conectar con el

terminal NEUTRO, que puede ser de color

azul o negro o estar marcado con una 'N'.

El conductor VERDE/AMARILLO se debe

conectar con el terminal de TIERRA, que

puede ser de color verde o verde/amarillo

o estar marcado con una 'E'.

4. Si se necesitara un cable de extensión,

éste debe conectarse con el extremo del

cable de la bomba usando un conector de

cable a prueba de intemperie. La junta

debe colocarse en un alojamiento

apropiado a prueba de intemperie. El

cable de extensión debe ser de 0,75mm2,

con 3 conductores, llevar aislamiento de

goma de policloropreno (ref: HO5 RN-F) y

estar conectado permanentemente con la

alimentación de la red con un fusible de 3

o 5 amperios.

5. El cable de la bomba (y el cable de

extensión) debe colocarse en una posición

adecuada y protegerse apropiadamente

para no ser dañado, evitando,

especialmente, que pueda producirse

algún contacto con otros equipos de

jardinería (cortadoras de césped,

horquillas etc.), niños o animales

domésticos.

6. SI TUVIERA ALGUNA DUDA SOBRE EL

MODO DE CONECTAR EL CABLE CON LA

ALIMENTACIÓN DE LA RED, CONSULTE A

UN ELECTRICISTA CALIFICADO O A LAS

AUTORIDADES LOCALES DE

ELECTRICIDAD.

MONTAJE DE ACCESO IOS

Conjunto de tubo telescópico.

Introduzca la parte interior ‘B’ del tubo

telescópico dentro de la parte exterior, tal

como se señala. Ver la Fig. 2.

Fuente de campana

1. Introduzca el soporte de la campana (D)

en el cuerpo principal de la campana (E) y

presiónelo a fondo hasta quedar en

posición.

2. Coloque la campana (F) en el ensamblaje

del cuerpo y presiónelo para que quede

en la posición central. Véase la ﬁg. 3.

INSTALACIÓN DE LA BOMBA

Posición

Construya una plataforma sólida y nivelada

sobre la que se pueda colocar la bomba. Para

instalaciones que usen fuente con rociado, la

parte superior de la plataforma debe estar

240-330 mm bajo la superﬁcie del agua.

Al usar la fuente de campana, la parte

superior de la plataforma debería estar 100

mm bajo el nivel del agua.

En la ﬁg. 4 se muestra una instalación típica

para guía.

Control del paso del agua

El paso del agua que sale de la bomba puede

regularse según sus requerimientos haciendo

girar la rueda de control de paso (G) que se

encuentra cerca de la salida de la bomba.

Véase la ﬁg. 5.

Fuente sola.

1. Coloque la bomba cerca del estanque y

conduzca el cable hasta la alimentación

de la red.

2. Seleccione el accesorio de fuente que

quiera instalar. Se pueden instalar los

cabezales de fuente de 2 y 3 ﬁlas

simplemente introduciéndolos con un

golpecito seco en el conducto de la fuente

(véase la ﬁg. 6). Se presiona el conducto

de la fuente para instalarlo sobre la parte

más estrecha del tubo de la extensión

telescópica de la fuente (véase la ﬁg. 6).

Después de esto, se coloca la bomba en

posición requerida. Nota: compruebe que

el conducto interior del tubo telescópico

no se haya introducido dentro del tubo

exterior.

3. a). Fuente de 3 ﬁlas: Crea una fuente más

alta y atractiva.

b). Fuente de 2 ﬁlas: Crea una fuente con

patrón de exhibición más alto y más

estrecho.

c). Fuente de campana: Crea una

campana decorativa de agua. Ajuste la

extensión telescópica para que tenga la

altura requerida y regule la campana

haciendo girar el control de paso que se

encuentra junto a la salida de la bomba, y

deslizando la campana interior hacia

dentro y hacia fuera en el conjunto de la

campana.

4. La articulación esférica, ver la Fig. 5 (H), se

instala sobre la salida de la bomba, y el

tubo telescópico encaja a presión sobre la

parte superior. De este modo, se puede

usar el tubo telescópico para ajustar el

ángulo del surtidor para que quede en

posición vertical.

Cascada solamente

1. Instale el adaptador de la manguera en un

tramo de manguera que tenga la longitud

requerida y un diámetro interior de 12,5 mm.

Ver la Fig. 5 (I).

2. Conduzca el tubo hacia la cascada.

MANTENIMIENTO

La gama Hozelock Cyprio de bombas Cascade

fue diseñada para permitir un

mantenimiento rápido y fácil. Al igual que

todas las bombas de este tipo, de vez en

cuando será necesario limpiar el colador y el

anillo del cabezal de la fuente.

ANTES DE METER LAS MANOS EN EL AGUA O

DE COMENZAR TRABAJOS DE

MANTENIMIENTO, SIEMPRE DESENCHUFE O

DESCONECTE DE LA ALIMENTACIÓN

ELÉCTRICA TODOS LOS APARATOS DEL

ESTANQUE.

Cabezal de fuente

1. Coloque en la ranura una moneda o algo

semejante y haga palanca

cuidadosamente en el cabezal de fuente

para sacarlo.

2. Enjuáguelo en agua limpia y vuelva a

montarlo.

Colador.

1. Saque los accesorios de la salida de la

bomba.

2. Sostenga la bomba con una mano,

presione el botón de apertura (J) que se

encuentra en la parte superior de la

bomba y abra el colador. Véase la ﬁg. 5.

3. Saque la bomba, deslizándola de su

posición, y lave/enjuague el colador con

agua limpia. En esta oportunidad,

también se deben lavar los goznes del

colador hasta dejarlos limpios.

4. Vuelva a armar la bomba.

Conjunto del rotor.

1. Quite el colador tal como se señala más

arriba.

2. Suelte la cámara de la bomba, ﬁg. 7 ( ),

haciéndola girar hasta que las dos

lengüetas de sujeción se separen de las

orejetas del cuerpo del motor.

3. Suavemente tire de la cámara de la bomba

en línea recta, separándola del cuerpo del

motor.

4. Tire del conjunto del rotor y sáquelo del

cuerpo del motor, véase la ﬁg. 7 (L).

5. Limpie todos los componentes con agua

limpia. No use detergentes ni otros

productos químicos de limpieza.

6. Vuelva a colocar el conjunto del rotor en

el cuerpo del motor, y reinstale la cámara

de la bomba y el colador.

CUIDADO DE LA BOMBA

DU ANTE TODO EL AÑO

Diariamente, debe realizarse una rápida

comprobación para constatar que la bomba

funcione satisfactoriamente.

Semanalmente: Quite y limpie el colador y el

cabezal de la fuente conforme a las notas de

mantenimiento general. Según las

condiciones del agua del estanque, es posible

que se necesite hacer una limpieza más

frecuente.

Anualmente: Desarme la bomba

completamente, incluyendo el conjunto del

rotor, tal como se señala en las notas de

mantenimiento general, y lave todos los

componentes con agua dulce limpia. Cambie

las piezas gastadas o rotas.

PIEZAS DE EPUESTO

Comuníquese con el Servicio de Atención al

Cliente, llamando al teléfono 93 3788 578

GA ANTÍA DE 3 AÑOS

HOZELOCK CYP IO

Si esta bomba, excluyendo el conjunto del

rotor, quedara fuera de servicio antes de

transcurridos 3 años a partir de la fecha de

compra, a discreción nuestra, se reparará o

sustituirá gratuitamente, a no ser que, según

nuestra opinión, se haya dañado o se haya

usado inapropiadamente.

No se acepta responsabilidad por daño

debido a accidente, o instalación o uso

inapropiados. Nuestra responsabilidad se

limita al reemplazo de una bomba

defectuosa. Esta garantía no es transferible.

No afecta sus derechos estatutarios.

Para obtener los beneﬁcios de la garantía,

primeramente diríjase al Servicio Hozelock

Cyprio de Atención al Cliente, que puede

pedir que la bomba sea enviada, junto con el

comprobante de compra, directamente a la

dirección que se señala más abajo.

DAÑO CAUSADO POR HABER HECHO

FUNCIONAR LA BOMBA EN SECO O PORQUE

HA SIDO EXPUESTA A LA ESCARCHA,

INVALIDA LA GARANTÍA.

INVESTIGACIÓN DE AVE ÍAS

ADVERTENCIA: AL INSTALAR, REPARAR,

MANTENER O MANIPULAR EL EQUIPO,

SIEMPRE DESENCHUFE O DESCONECTE DE

LA ALIMENTACIÓN ELÉCTRICA TODOS LOS

APARATOS DEL ESTANQUE ANTES DE

METER LAS MANOS EN EL AGUA.

IMPORTANTE: GUARDE ESTA SECCIÓN

PARA CONSULTA FUTURA

FLUYE POCA AGUA DE LA BOMBA

1. Asegure que el colador esté limpio.

2. Una tubería de salida de diámetro

pequeño restringe el paso de salida.

3. Quite cualquiera obstrucción y ajuste los

controles de paso.

NO FLUYE AGUA DE LA BOMBA

1. Compruebe que la alimentación eléctrica

esté conectada.

2. Revise el fusible y el cableado.

3. Compruebe que el conjunto del rotor no

se haya atascado, dañado ni muestre

alguna señal de desgaste excesivo.

4. Compruebe que el colador esté limpio.

EXHIBICIÓN DE FUENTE DEFECTUOSA.

1. Limpie el cabezal de la fuente (véase

'Mantenimiento').

De Hozelock Cyprio Cascade 700

pomp is uitsluitend ontworpen voor

gebruik onder water. De pomp

hoeft niet met olie of vet gesmeerd

te worden en kan veilig gebruikt worden in

vijvers met vissen of planten. De motor

bestaat uit een waterdichte stator en een

watergekoelde vaste magneetrotor. Alle

elektrische onderdelen kunnen niet met

water in aanraking komen.

BELANG IJK

1. WAARSCHUWING: SCHA EL ALTIJD

ALLE APPARATUUR IN DE VIJVER UIT EN

OPPEL DEZE LOS VAN HET

ELE TRICITEITSNET VOORDAT U UW

HANDEN IN HET WATER STEE T BIJ HET

INSTALLEREN VAN, REPAREREN VAN,

ONDERHOUDEN VAN OF ANDERSZINS

OMGAAN MET DE APPARATUUR.

2. Til de pomp niet met behulp van het

netsnoer uit het water, omdat dit schade

kan veroorzaken. Wanneer de pomp in

diep water wordt geïnstalleerd, adviseren

wij u om een ophaalkoord aan de

handgreep bovenop de ﬁlterkooi te

bevestigen. Zie ﬁg. 1.

3. Laat de pomp tijdens perioden van vorst

niet buiten staan of werken.

4. Laat de pomp nooit zonder water

lopen.

5. Controleer of de voltage-aanduiding op

de pomp overeenkomt met de

netspanning.

6. OP DE NETVOEDING MOET EEN 10MA

OF 30MA RESTSTROOMVOORZIENING

WORDEN AANGESLOTEN.

7. LAAT DE POMP NIET DRAAIEN ZONDER

DAT DE FILTER OOI IS BEVESTIGD.

GEBRUI VAN DE POMP ZONDER DE

FILTER OOI AN UW GARANTIE

ONGELDIG MA EN.

Veiligheidsinformatie

Het apparaat is niet bedoeld voor

gebruik door kinderen en personen

met verminderde fysieke, zintuiglijke

of mentale capaciteiten of gebrek aan

ervaring en kennis, tenzij men onder

supervisie staat van een persoon die

verantwoordelijk is voor hun

veiligheid.

inderen moeten onder supervisie

staan om er zeker van te zijn dat ze

niet met het apparaat kunnen spelen.

WAA SCHUWING:

VEILIGHEIDS- EN

ELEKT ISCHE

AANSLUITINGEN

1. De pomp wordt geleverd met een 10m

lang drie-aderig netsnoer dat vast is

aangesloten op de motor en daarmee een

enkele eenheid vormt.

Het netsnoer kan niet worden vervangen.

Bij beschadigd netsnoer moet de pomp

weggegooid worden.

WAARSCHUWING: DE BIJ DIT PRODUCT

MEEGELEVERDE STE ER IS NIET

WATERDICHT EN DE AANSLUITING OP DE

NETVOEDING MOET UITSLUITEND IN EEN

WATERDICHTE BEHUIZING

PLAATSVINDEN.

De installatie moet voldoen aan de

voorschriften van de plaatselijke

elektriciteitsmaatschappij die o.a. het

gebruik van kunststof of metalen

beschermingsbuizen voor het netsnoer

kan voorschrijven.

2. OP DE NETVOEDING MOET EEN 10MA OF

30MA RESTSTROOMVOORZIENING (RCD)

WORDEN AANGESLOTEN.

3. WAARSCHUWING: DIT APPARAAT MOET

GEAARD WORDEN EN HET IS BIJZONDER

BELANGRIJ DAT BIJ HET AANSLUITEN

ONDERSTAAND SCHEMA GEVOLGD

WORDT.

Bruin - Live

Blauw - Neutraal

Groen/Geel - Aarde

De BRUINE draad moet worden

aangesloten op de LIVE aansluitklem,

eventueel herkenbaar aan de letter ‘L’ of

de bruine of rode kleur.

De BLAUWE draad moet worden

aangesloten op de NEUTRALE

aansluitklem, eventueel herkenbaar aan

de letter ‘N’ of de zwarte of blauwe kleur.

De GROEN/GELE draad moet worden

aangesloten op de AARDE aansluitklem,

eventueel herkenbaar aan de letter ‘E’ of

de groene of groen/gele kleur.

4. Een eventueel benodigd verlengsnoer

moet worden aangesloten op de stekker

van het pompnetsnoer met behulp van

een waterdichte contrastekker. De

verbinding moet worden ondergebracht

in een geschikte waterdichte behuizing.

Het verlengsnoer dient een drie-aderig,

Polychloropreenrubber geïsoleerd snoer

met een diameter van 0,75mm2te zijn

(ref: HO5 RN-F) en vast te zijn aangesloten

op de netvoeding en te worden gezekerd

met een 3 of 5 Amp zekering.

5. Zowel het pompnetsnoer als het

verlengsnoer moeten goed neergelegd en

beschermd worden tegen schade, met

name wanneer ze in aanraking kunnen

komen met tuinapparatuur (grasmaaiers,

tuinvorken enz.), kinderen en huisdieren.

6. RAADPLEEG BIJ TWIJFEL OVER HET

AANSLUITEN OP DE NETVOEDING EEN

ER END ELE TRICIEN OF UW

PLAATSELIJ E

ELE TRICITEITSMAATSCHAPPIJ.

MONTAGE TOEBEHO EN

Telescopische buis

Neem de buitenste telescopische buis ‘A’ en

schuif de binnenste buis ‘B’ hierin zoals

aangegeven. Zie Fig 2.

Klokfontein

No. de pieza

700 N.

Cámara de bomba y junta de sellar Z13248

Rotor 3419

Colador Z13225

Conjunto de fuente 3426

www.hozelock.com

1. Plaats de loksteun (D) op de

lokhoofdbuis (E) en druk de kloksteun

volledig naar beneden.

2. Plaats de lok (F) op de loksteun en druk

de lok in het midden vast. Zie ﬁg. 3.

INSTALLATIE POMP

Plaatsing

Zorg voor een stevige en horizontale

opstelplaats voor de pomp. Bij gebruik van

een sproeifonteinen moet de bovenzijde van

de opstelplaats zich 240-330mm onder het

wateroppervlak bevinden.

Bij gebruik van een klokfontein moet de

bovenzijde van de opstelplaats zich 100mm

onder het wateroppervlak bevinden.

Als leidraad geeft ﬁg. 4 een overzicht van

een typische installatie.

Stromingsregeling

De stroming van de pomp kan naar behoefte

worden geregeld door het verdraaien van

het wieltje van de stromingsregelaar (G) bij

de uitlaat van de pomp. Zie ﬁg. 5.

Uitsluitend Fontein

1. Plaats de pomp naast de vijver en sluit het

snoer aan op de netvoeding.

2. ies het gewenste fonteinaccessoire. De

2- en 6-voudige sproeikoppen klikken

eenvoudig vast op de fonteinbuis (zie ﬁg.

3). De fonteinbuis past op het smallere

buisgedeelte van de telescopische

fonteinbuis (zie ﬁg. 6). Zet vervolgens de

pomp op de gewenste plaats neer. NB:

Deze pomp kan niet gelijktijdig voor een

fontein en waterval zorgen. Controleer

dat de binnenste buis van de

telescopische buis niet in de buitenste

buis werd geduwd.

3. a). 3-voudige sproeikop – Creëert een

hoger en aantrekkelijk sproeibeeld.

b). 2-voudige sproeikop – Creëert een

hoger en smaller sproeibeeld.

c). lokfontein – Zorgt voor een

decoratieve waterklok. Stel de gewenste

hoogte van de telescopische buis in en

regel de klok door het wieltje van de

stromingsregelaar bij de uitlaat van de

pomp te verdraaien en door de binnenste

klok in en uit de klokbehuizing te

schuiven.

4. Het kogelscharnier – zie Fig 5 (H) – past

op de pompuitlaat en de telescopische

buis kan hierbovenop geplaatst worden.

Deze kan vervolgens worden gebruikt om

de fonteinhoek verticaal in te stellen.

Alleen waterval

1. Sluit een slang aan met een geschikte

lengte en een inwendige diameter van 12,5

mm op de slangadapter. Zie Fig 5 (I).

2. Leid de slang terug naar de waterval.

ONDE HOUD

Het Hozelock Cyprio assortiment Cascade

pompen is ontworpen met het oog op snel

en makkelijk onderhoud. Zoals met alle

pompen van dit type, is het af en toe

noodzakelijk om de ﬁlterkooi en

sproeikopringen van de fontein schoon te

maken.

OPPEL ALTIJD ALLE APPARATEN IN DE

VIJVER LOS VAN DE NETVOEDING OF

SCHA EL ZE UIT VOORDAT U UW HANDEN

IN HET WATER STEE T OF MET ONDERHOUD

BEGINT.

Fonteinkop

1. Steek een munt of iets dergelijks in de

gleuf en licht de fonteinkop voorzichtig

op.

2. Spoel de fonteinkop af in schoon water

en monteer hem weer.

Filter.

1. Verwijder de toebehoren van de

pompuitlaat.

2. Houd de pomp met een hand vast, druk

op de ontgrendelingsknop (J) bovenop de

pomp en open de Filterkooi. Zie ﬁg. 5.

3. Schuif de pomp naar buiten uit zijn

behuizing en spoel de Filterkooi met

schoon water af. De scharnieren van de

Filterkooi moeten gelijktijdig

schoongemaakt worden.

4. Zet de pomp weer in elkaar.

Montage otor

1. Verwijder de Filterkooi zoals hierboven

beschreven.

2. Verwijder de Pompkamer, ﬁg. 7 ( ), door

deze te draaien totdat de twee

borgpennen vrij zijn van de lipjes op de

Motorbehuizing.

3. Trek vervolgens de Pompkamer

voorzichtig recht uit de Motorbehuizing.

4. Trek nu de Rotor uit de Motorbehuizing.

Zie ﬁg. 7 (L).

5. Spoel alle onderdelen in schoon water af.

Gebruik geen, al of niet chemische,

schoonmaakmiddelen.

6. Vervang de Rotor in de Motorbehuizing

en monteer vervolgens de Pompkamer en

Filterkooi.

POMPONDE HOUD

GEDU ENDE HET JAA

Elke dag moet even gecontroleerd worden

of de pomp naar behoren werkt.

Eens per week moeten de Filterkooi en de

Fonteinkop verwijderd en schoongemaakt

worden overeenkomstig de algemene

onderhoudsvoorschriften. Afhankelijk van de

conditie van het vijverwater is schoonmaken

wellicht vaker nodig.

Eenmaal per jaar – Demonteer de pomp,

inclusief de Rotor, volledig overeen-komstig

de algemene onderhoudsvoorschriften en

spoel alle onderdelen in schoon en zoet

water af. Vervang versleten of kapotte

onderdelen.

ESE VEONDE DELEN

Neem contact op met de lantendienst

Helplijn op 0416 569290 (Nederland) - 03

2130883 (Belgie)

HOZELOCK CYP IO - 3 JAA

GA ANTIE

Indien deze pomp, uitgezonderd de Rotor,

binnen 3 jaar na aankoop niet meer

onderhouden kan worden, zal hij – te onzer

beoordeling – gratis worden gerepareerd of

vervangen, tenzij naar onze mening de

pomp beschadigd is of onjuist gebruikt werd.

Wij accepteren geen aansprakelijkheid voor

schade als gevolg van ongelukken, een

onjuiste installatie of onjuist gebruik. Onze

aansprakelijkheid is beperkt tot het

vervangen van een defecte pomp. Deze

garantie is niet overdraagbaar. Uw wettelijke

rechten blijven onverlet.

Om aanspraak te kunnen maken op de

garantie moet u eerst contact opnemen met

de Hozelock Cyprio klantendienst die u kan

verzoeken de pomp, samen met een bewijs

van aankoop, direct naar onderstaand adres

te sturen.

SCHADE ALS GEVOLG VAN VORST OF HET

DROOG LATEN LOPEN VAN DE POMP DOET

UW GARANTIE VERVALLEN.

STO INGEN ZOEKEN

WAARSCHUWING: SCHA EL ALTIJD ALLE

APPARATUUR IN DE VIJVER UIT EN OPPEL

DEZE LOS VAN HET ELE TRICITEITSNET

VOORDAT U UW HANDEN IN HET WATER

STEE T BIJ HET INSTALLEREN VAN,

REPAREREN VAN, ONDERHOUDEN VAN OF

ANDERSZINS OMGAAN MET DE

APPARATUUR.

BELANGRIJ – BEWAAR DIT

ONDERDEEL ALS NASLAGWER

ZWA E POMPDOORSTROMING

1. Zorg ervoor dat de Filterkooi schoon is.

2. Een uitlaatpijp met een kleine diameter

beperkt de afvoer.

3. Verwijder eventueel aanwezig vuil e.d.

en pas de stromingssnelheid aan.

GEEN POMPDOORSTROMING

1. Controleer of de netvoeding is

aangesloten.

2. Controleer de zekering en bedrading.

3. Controleer of de Rotor niet is

vastgelopen, beschadigd of tekenen van

overmatig gebruik vertoont.

4. Zorg ervoor dat de Filterkooi schoon is.

SLECHTE FONTEINWER ING.

1. Maak de Sproeikop schoon (zie

onderhoud).

www.hozelock.com

Hozelock Cyprio Cascade 700 pump

är designad endast för att användas

nedsänkt i dammen. Pumpen

behöver ej smörjas och kan

användas på säkert sätt i dammar med ﬁsk

eller växter. Motorn består av en förseglad

stator och en vattenkyld magnetimpeller.

Alla elektriska komponenter är isolerade från

vatten.

VIKTIGT

1. VARNING – BRYT ALLTID STRÖMMEN

TILL ALLA APPARATER I DAMMEN INNAN

DU STIC ER NED HÄNDERNA I VATTNET

NÄR UTRUSTNINGEN INSTALLERAS,

REPARERAS, UNDERHÅLLS ELLER ELJEST

HANTERAS.

2 Lyft inte pumpen i strömsladden då den

kan skadas. Vi rekommenderar att ett

lyftsnöre monteras i handtagets ögla på

toppen av pumphöljet, när pumpen

placeras i djupt vatten.

3. Pumpen ska inte köras eller lämnas i

dammen vid risk för frost.

4. Låt inte pumpen köras torr.

5. ontrollera att den spänning som är

märkt på pumpen motsvarar

nätspänningen.

6. EN 10MA ELLER 30MA

JORDFELSBRYTARE MÅSTE FINNAS

MONTERAD PÅ NÄTSTRÖMMEN.

7.ANVÄND INTE DENNA PUMP UTAN

MONTERAT PUMPHÖLJE. GARANTIN

GÄLLER EJ VID ÖRNING AV PUMPEN

UTAN PUMPHÖLJE.

Säkerhetsinformation

Denna produkt är inte avsedd att

användas av personer (inklusive barn)

med nedsatt fysisk, sensorisk eller mental

hälsa, eller brist på erfarenhet och

kunskap såvida de inte övervakas eller får

instruktion beträffande dammsugarens

funktion av någon som ansvarar för deras

Onderdeelnummers

700 Nr.

Pompkamer en Afdichting Z13248

Rotor 3419

Filterkooi Z13225

Fontein it 3426

säkerhet.

Se till att barn inte leker med

dammsugaren.

VA NING: SÄKE HET OCH

ELEKT ISKA ANSLUTNINGA

1. Pumpen levereras med en 10m treledares

strömsladd som är permanent ansluten till

och förseglad mot motorn.

Strömsladden kan inte bytas. Om sladden

skadas,ska pumpen kasseras.

VARNING: DEN ONTA T SOM

MEDFÖLJER DENNA PRODU T ÄR INTE

VATTENTÄT OCH ANSLUTNING TILL

NÄTSPÄNNINGEN S A ENDAST UTFÖRAS I

ETT VATTENTÄTT HÖLJE.

Installationen måste följa gällande

bestämmelser och kan betyda att sladden

måste läggas i ett sladdskydd av plast eller

metall.

2. EN 10MA ELLER 30MA JORDFELSBRYTARE

MÅSTE FINNAS MONTERAD PÅ

NÄTSTRÖMMEN.

3. VARNING: DENNA APPARAT MÅSTE VARA

S YDDSJORDAD OCH DET ÄR

NÖDVÄNDIGT ATT ANSLUTNINGARNA

GÖRS ENLIGT FÖLJANDE:

Brun - Strömförande

Blå - Neutral

Grön/Gul - Jord

Den BRUNA ledaren ska anslutas till FAS, som

kan vara märkt "L" eller färgkodad med

rött eller brunt.

Den blå ledaren ska ansluta till NEUTRAL

(0) som kan vara märkt "N" eller

färgkodad med blått eller svart.

Den GRÖN/GULA ledaren ska vara

ansluten tillJORD , som kan vara märkt

"E" eller färgkodad med grönt eller

grön/gult.

4. Om en förlängningskabel krävs, ska denna

anslutas till pumpsladdens ände med en

vädersäker kontakt. Denna kontakt ska

vara placerad i ett lämpligt vädersäkert

hölje.

Förlängningssladden ska ha tre ledare

med 0,75mm2 diameter och vara utförd

med polykloropren gummiisolering (ref.

HO5 RN-F) och permanent ansluten till

nät-strömmen med en 3 eller 5 Amp.

säkring.

5. Pumpsladden (och förlängningssladden)

ska placeras så att de är skyddade från

skador, speciellt då från kontakt med

annan trädgårdsutrustning (gräsklippare,

högafﬂar etc.), barn och husdjur.

6.RÅDFRÅGA BEHÖRIG ELE TRI ER ELLER

LO ALA ELVER ET OM DU ÄR DET

MINSTA OSÄ ER PÅ HUR PUMPEN S A

ANSLUTAS TILL NÄTSTRÖMMEN.

MONTE ING AV TILLBEHÖ

Hopsättning av teleskopiskt skaft.

Ta den yttre skaftdelen ‘A’ och trä in den inre

skaftdelen ‘B’ i den, som visat i Fig. 2.

Klockfontän.

1. Placera klockstödet "D" på klockans kropp

"E" och tryck fast det.

2.Placera klockan "F" på kroppen och tryck

fast den i mitten. Se ﬁg.3.

PUMPINSTALLATION

Placering

Bygg en stabil och plan plattform som

pumpen sedan placeras på.Om sprutfontän

ska användas, ska plattformens topp vara

240 – 330mm under vattenytan.

Om klockfontän ska användas, ska

plattformens topp vara 100mm under

vattenytan.

En generell installation visas som vägledning

i ﬁg. 4.

Flödesreglering

Flödet från pumpen kan regleras till att

passa dina behov genom vridning på

ﬂödesregulatorns ratt "G" nära pumpens

utlopp. se ﬁg.5.

Endast fontän

1. Placera pumpen bredvid dammen och dra

sladden till strömuttaget.

2. Välj önskad fontän. 2-plans och 3-plans

fontänhuvudena snäpps direkt på plats på

fontänskaftet (se ﬁg.6). Fontänskaftet

trycks på det smalare röret i det

teleskopiska skaftet (se ﬁg.6). Placera

sedan pumpen på önskad plats. Obs:

ontrollera att inre röret i det

teleskopiska skaftet inte trycks in i det

yttre röret.

3. a). 3-plans fontän – ger ett högre och mer

attraktivt fontänmönster.

b). 2-plans fontän – ger en högre och

smalare formation.

c). lockfontän – ger en dekorativ

vattenklocka. Justera det teleskopiska

skaftet till önskad höjd och reglera

klockan genom att vrida ﬂödesjusteraren

vid pumpens utlopp och genom att dra in

inre klockan in i eller ut ur klockenheten.

4. ulleden - se Fig. 5 (H), monteras på

pumpens utlopp och det teleskopiska

skaftet trycks fast på överdelen. Detta kan

sedan användas för justering av

fontänvinkeln så att den blir vertikal.

Endast vattenfall

1. Montera en passande längd 12,5 mm ID

slang på slangadaptern, se Fig. 5 (I).

2. Dra slangen till vattenfallet.

UNDE HÅLL

Hozelock Cyprios Cascadepumpar har

designats för snabbt och enkelt

underhåll.Som med alla pumpar av detta

slag blir det ibland nödvändigt att rengöra

pumphöljet och fontänhuvudet.

BRYT ALLTID STRÖMMEN TILL ALLA

APPARATER I DAMMEN INNAN DU STIC ER

NED HÄNDERNA I VATTNET ELLER PÅBÖRJAR

UNDERHÅLLS-ARBETE.

Fontänhuvud

1. Placera ett mynt eller liknande i spåret och

bänd försiktigt loss fontänhuvudet.

2. Skölj det i rent vatten och sätt ihop igen.

Pumphölje.

1. Ta bort tillbehören från pumpens utlopp.

2. Håll pumpen i ena handen, tryck på

frigöringsknappen (J) överst på pumpen

och öppna pumphöljet, se ﬁg.5.

3. Dra ut pumpen och tvätta/skölj

pumphöljet med rent vatten. Pumphöljets

gångjärn ska också rengöras vid detta

tillfälle.

4. Sätt ihop pumpen.

Impeller

1. Ta bort pumphöljet enligt föregående

beskrivning.

2. Frigöra pumpkammaren, ﬁg.7 ( ) genom

att vrida tills bajonettfästena frigörs från

motorkroppens fattningar.

3. Dra pumpkammaren försiktigt rakt ut ur

motorkroppen.

4. Dra ut impellern ur motorkroppen, se ﬁg.7

(L).

5. Tvätta alla delar i rent vatten. Använd inte

tvättmedel eller andra kemiska

rengöringsmedel.

6.Sätt tillbaka impellern i motorkroppen och

montera sedan pumpkammaren och

pumphöljet.

PUMPSKÖTSEL Å ET UNT

En snabb daglig kontroll ska utföras för att

förvissa sig om att pumpen fungerar

tillfredsställande.

Varje vecka – Rengör pumphöljet och

fontänhuvudet enligt anvisningarna för

generellt underhåll. Rengöring kan behövas

oftare beroende på dammvattnets skick.

Årligen – Ta isär hela pumpen inklusive

impellern enligt anvisningarna för generellt

underhåll och tvätta alla delar i rent vatten.

Byt ut slitna eller defekta delar.

ESE VDELA

ontakta kundtjänstens hjälplinje på tel.

031-289720.

HOZELOCK CYP IO 3 Å S

GA ANTI

Om denna pump, med undantag från

impellern, blir oanvändbar inom 3 år efter

inköpsdatum, kommer den att repareras

eller bytas efter vårt gottﬁnnande, utan

kostnad, såvida den inte enligt vår mening,

skadats eller använts på fel sätt.

Ansvar tas inte för skador beroende på

olyckshändelse, felaktig installation eller

vanskötsel. Ansvaret inskränker sig till utbyte

av defekt pump. Denna garanti kan inte

överföras. Den inverkar inte på dina

lagstadgade rättigheter.

För att erhålla förmånen av denna garanti

ska först Hozelock Cyprios kundtjänst

kontaktas. De kan begära att pumpen sänds

in till dem tillsammans med inköpskvitto.

GARANTIN GÄLLER EJ FÖR S ADOR

ORSA ADE AV ATT PUMPEN ÖRTS TORR

ELLER AV FROST.

FELSÖKNING

VARNING: BRYT ALLTID STRÖMMEN TILL

ALLA APPARATER I DAMMEN INNAN DU

STIC ER NED HÄNDERNA I VATTNET

MEDAN UTRUSTNING INSTALLERAS,

REPARERAS, UNDERHÅLLS ELLER ELJEST

HANTERAS:

VI TIGT - SPARA DETTA AVSNITT

LITET FLÖDE FRÅN PUMPEN

1. ontrollera att pumphöljet är rent.

2. Utloppsrör i liten diameter begränsar

utﬂödet.

3. Rengör igensättningar och justera

ﬂödesreglaget.

4. ontrollera att impellerstoppet i

pumpkammaren rör sig fritt.

INGET FLÖDE FRÅN PUMPEN

1. ontrollera att strömmen är på.

2. ontrollera säkringar och ledningar.

3. ontrollera om impellern fastnat,

skadats eller visar tecken på slitage.

4. ontrollera att pumphöljet är rent.

DÅLIG FONTÄN

1. Rengör fontänhuvudet (se

underhållsavsnittet).

www.hozelock.com

atalognummer

700 No.

Pumpkammare och packning Z13248

Rotor 3419

Silbur Z13225

Fontänset 3426

Hozelock Cyprion Cascade 700 -

pumppu on suunniteltu vain

upotettavaksi. Pumpussa ei käytetä

öljyä eikä rasvaa voiteluun, ja sitä

voidaan käyttää turvallisesti myös kaloja ja

kasveja sisältävissä lammissa. Moottorin

muodostavat suojattu staattori ja

vesijäähdytteinen magneettiroottori. aikki

sähköiset komponentit on eristetty vedestä.

TÄ KEÄÄ

1. VAROITUS: IRROTA AI I LAMMESSA

OLEVAT LAITTEET VIRTALÄHTEESTÄ ENNEN

ÄSIEN TYÖNTÄMISTÄ VETEEN VÄLINEITÄ

ASENNETTAESSA, ORJATTAESSA,

HUOLLETTAESSA TAI ÄSITELTÄESSÄ.

2. Älä nosta pumppua sähkökaapelista,

ettei se vioitu. Suosittelemme nostonarun

kiinnittämistä imusuotimen päällä olevaan

kahvaan syvälle veteen asennettavaan

pumppuun. atso kuva 1.

3. Älä käytä tai jätä pumppua pakkaseen.

4. Älä anna pumpun käydä kuivana.

5. Tarkista, että pumppuun merkitty

jännite vastaa verkon jännitettä.

6. 10 mA tai 30 mA vikavirtasuojakytkin

TÄYTYY liittää virtalähteeseen.

7. ÄLÄ ÄYTÄ PUMPPUA ILMAN

SUODINTA. PUMPUN ÄYTTÖ ILMAN

SUODINTA VOI MITÄTÖIDÄ TA UUN.

Turvaohje

Laite ei ole tarkoitettu

käyttäjille(mukaan lukien lapset), joiden

aistit ovat heikentyneet tai joilla on

heikentynyt fyysinen tai psyykkinen

kunto. Ennen laitteen käyttöä tulee

käyttäjän perehtyä käyttöohjeisiin

huolellisesti. Lasten ei tule antaa leikkiä

laitteella.

VA OITUS: TU VALLISUUS JA

SÄHKÖLIITÄNNÄT

1. Pumppu toimitetaan varustettuna 10

metrin 3-säikeisellä sähkökaapelilla, joka

on kiinnitetty moottoriin pysyvästi ja

suojattu.

Sähkökaapelia ei voi vaihtaa. Jos kaapeli

vioittuu, pumppua ei saa enää käyttää.

VAROITUS: TUOTTEEN MU ANA

TOIMITETTAVA PISTO E EI OLE VESITIIVIS,

JA SE TULEE LIITTÄÄ VIRTALÄHTEESEEN

VAIN VESITIIVIISSÄ OTELOSSA.

Asennus on tehtävä paikallisten

sähkömääräysten mukaisesti, mikä saattaa

merkitä kaapelin suojaamista muovi- tai

metalliputkella.

2. 10 mA tai 30 mA VI AVIRTASUOJA YT IN

TÄYTYY LIITTÄÄ VIRTALÄHTEESEEN.

3. VAROITUS: LAITE ON MAADOITETTAVA JA

LIITÄNNÄT ON TEHTÄVÄ SEURAAVAN

OODIN MU AISESTI:

Ruskea - virta

Sininen - 0

Vihreä/keltainen - maa

RUS EA kaapeli on liitettävä VIRTA-

liittimeen, jossa saattaa olla merkki "L"

tai joka on ruskea tai punainen.

SININEN kaapeli on liitettävä 0-liittimeen,

jossa saattaa olla merkki "N" tai joka on

sininen tai musta.

VIHREÄ/ ELTAINEN kaapeli on liitettävä

MAA-liittimeen, jossa saattaa olla merkki

"E" tai joka on vihreä tai vihreä/keltainen.

4. Jos tarvitaan jatkokaapelia, se on

kiinnitettävä pumppukaapelin päähän

vesitiiviin kaapeliliittimen avulla. Liitos on

asetettava vesitiiviiseen koteloon.

Jatkokaapelin on oltava 3-säikeistä 0,75

mm2PCP-kumilla eristettyä kaapelia (viite:

HO5 RN-F) ja pysyvästi liitetty

virtalähteeseen 3 tai 5 ampeerin

sulakkeella.

5. Pumpun kaapeli (ja jatkokaapeli) on

asetettava paikkaan, jossa se on suojattu

vioittumiselta, etenkin, jos se voi joutua

kosketuksiin puutarhavälineiden

(ruohonleikkureiden, hankojen jne.),

lasten ja kotieläinten kanssa.

6. JOS OLET EPÄVARMA LAITTEEN

SÄH ÖLIITÄNNÖISTÄ, PYYDÄ PÄTEVÄN

SÄH ÖMIEHEN TAI PAI ALLISEN

SÄH ÖLAITO SEN APUA.

LISÄLAITTEET

Teleskooppinen varsiosa.

Työnnä sisävarsi "B" teleskooppisen

ulkovarren "A" sisään kuvan osoittamalla

tavalla. atso kuva 2.

Kellomainen suihku

1. Aseta kellon tuki (D) kellon runkoon (E) ja

työnnä se tiukasti perille.

2. Aseta kello (F) runkoon ja paina se rungon

keskelle. atso kuva 3.

PUMPUN ASENNUS

Sijoitus

Rakenna luja ja tasainen alusta pumppua

varten. Suihkulähteissä käytettäessä

pumppualustan yläpinnan on oltava 240-330

mm vedenpinnan alapuolella.

ellomaisissa suihkulähteissä käytettäessä

pumppualustan yläpinnan on oltava 100 mm

vedenpinnan alapuolella.

uvassa 4 on esimerkki tyypillisestä

asennuksesta.

Vuon säätö

Pumpun vuota voidaan säätää tarpeen

mukaan kiertämällä pumpun ulostulon

lähellä olevaa vuonsäätöpyörää (G). atso

kuva 5.

Vain suihkulähde

1. Aseta pumppu lammen viereen ja vie

kaapeli takaisin virtalähteeseen.

2. Valitse haluttu suihkulähteen lisälaite. 2-

ja 3-kerroksiset suihkupäät napsahtavat

helposti suihkuvarsiin (kuva 6).

Suihkuvarsi työnnetään teleskooppisen

suihkuvarren kapeaan putkiosaan (kuva

6). Aseta pumppu haluttuun paikkaan.

HUOM: Tarkista, ettei teleskooppisen

putken sisävartta ole työnnetty

ulkoputken sisään.

3. a). 3-kerroksinen suihkulähde - antaa

korkeamman ja näyttävämmän suihkun.

b). 2-kerroksinen suihkulähde - antaa

korkeamman ja kapeamman suihkun.

c). ellomainen suihku - antaa

koristeellisen vesikellon. Säädä

teleskooppinen varsi haluttuun

korkeuteen ja säädä kelloa kiertämällä

pumpun ulostulossa olevaa vuonsäädintä

sekä työntämällä sisempää kelloa sisään ja

ulos kello-osasta.

4. uulanivel – katso kuva 5 (H) –

kiinnitetään pumpun ulostuloon ja

teleskooppinen varsi sen päälle. Tätä

voidaan sitten käyttää säätämään

suihkulähteen kulma kohtisuoraksi.

Vain vesiputous

1. iinnitä sopivanpituinen 12,5 mm:n

läpimittainen letku letkunsovittimeen.

atso kuva 5 (I).

2. Vie letku takaisin vesiputoukseen.

HUOLTO

Hozelock Cyprion Cascade-pumput on nopea

ja helppo huoltaa. Muiden samantyyppisten

pumppujen tavoin näistäkin täytyy toisinaan

puhdistaa suodin ja suihkupää.

IRROTA AI I LAMMESSA OLEVAT

LAITTEET VIRTALÄHTEESTÄ ENNEN ÄSIEN

TYÖNTÄMISTÄ VETEEN TAI HUOLLON

ALOITTAMISTA.

Suihkupää

1. Aseta kolikko tai vastaava aukkoon ja

irrota suihkupää varovasti.

2. Huuhtele puhtaassa vedessä ja kokoa

uudelleen.

Suodin.

1. Poista pumpun ulostulossa olevat

lisälaitteet.

2. Pidä pumppua toisessa kädessä ja paina

pumpun päällä olevaa vapautuspainiketta

(J), avaa suodin. atso kuva 5.

3. Työnnä pumppu pois paikaltaan ja

pese/huuhtele suodin puhtaalla vedellä.

Suotimen saranat on myös pestävä

puhtaiksi.

4. okoa pumppu uudelleen.

oottoriosa

1. Poista suodin edellä kuvatulla tavalla.

2. Vapauta pumppukammio, kuva 7 ( ),

kiertämällä sitä kunnes kaksi kiinnikettä

irtoavat rungon pidikkeistä.

3. Vedä pumppukammio varovasti

kohtisuorassa ulos rungosta.

4. Vedä roottoriosa ulos rungosta. atso

kuva 7 (L).

5. Pese kaikki komponentit puhtaalla

vedellä. Älä käytä puhdistusaineita tai

muita kemiallisia aineita.

6. iinnitä roottoriosa takaisin

moottorirunkoon ja kiinnitä pumpun

kammio ja suodin uudelleen.

PUMPUN YMPÄ IVUOTINEN

HOITO

Tarkista päivittäin, että pumppu toimii

moitteettomasti.

erran viikossa - Irrota ja puhdista suodin ja

suihkupää yleisten huolto-ohjeiden

mukaisesti. Lampiveden laadusta riippuen

puhdistus voi olla tarpeen useamminkin.

erran vuodessa - Pura pumppu ja

roottoriosa yleisten huolto-ohjeiden

mukaisesti ja pese kaikki osat puhtaalla

vedellä. Vaihda kuluneet tai rikkoutuneet

osat.

VA AOSAT

Soita asiakaspalveluun numeroon 09 5022

654

HOZELOCK CYP ION 3

VUODEN TAKUU

Jos pumppu, roottoriosa mukaan lukien,

lakkaa toimimasta 3 vuoden kuluessa

ostopäivästä, Hozelock korjaa tai vaihtaa sen

uuteen maksutta harkintamme mukaisesti,

ellemme katso, että sitä on vioitettu tai

käytetty väärin.

Takuu ei kata onnettomuuksien eikä väärän

asennuksen tai käytön aiheuttamia vikoja.

Takuu rajoittuu viallisen pumpun

vaihtamiseen uuteen. Takuuta ei voi siirtää

toiselle. Se ei vaikuta laillisiin oikeuksiisi.

Saat takuun edut ottamalla yhteyttä

Hozelock Cyprion asiakaspalveluun, josta

voidaan pyytää, että pumppu ja ostokuitti

lähetetään seuraavaan osoitteeseen.

UIVA ÄYNNIN TAI PA ASEN

AIHEUTTAMA VAHIN O MITÄTÖI TA UUN.

FIN

VIANETSINTÄ

VAROITUS: IRROTA AI I LAMMESSA

OLEVAT LAITTEET VIRTALÄHTEESTÄ ENNEN

ÄSIEN TYÖNTÄMISTÄ VETEEN VÄLINEITÄ

ASENNETTAESSA, ORJATTAESSA,

HUOLLETTAESSA TAI ÄSITELTÄESSÄ.

TÄR EÄÄ - SÄILYTÄ TÄMÄ OSA

VIITTEE SI

HUONO VEDENTULO PUMPUSTA

1. Tarkista, että suodin on puhdas.

2. Pienellä halkaisijalla varustettu

ulostuloletku rajoittaa ulostuloa.

3. Poista esteet ja säädä vuonsäätimiä.

PUMPUSTA EI TULE VETTÄ

1. Tarkista, että virta on kytketty.

2. Tarkista sulake ja sähkökaapelit.

3. Tarkista, ettei roottoriosa ole

tukkeutunut, viallinen eikä liian kulunut.

4. Tarkista, että suodin on puhdas.

HUONO SUIH U

1. Puhdista suihkupää (katso huolto)

www.hozelock.com

Osanumerot

700 No.

Pumppukammio ja tiiviste Z13248

Roottoriosa 3419

Suodin Z13225

Suihkulähdesetti 3426

Hozelock Cyprio Cascade 700

pumpen er kun beregnet til bruk

under vann. Pumpen trenger ikke

olje eller annen smøring og kan

trygt brukes i dammer med ﬁsk eller planter.

Motoren består av en lukket stator og en

vannavkjølt permanentmagnet rotor. Alle

elektriske komponenter er isolert fra vannet.

VIKTIG

1. ADVARSEL: TRE ALLTID UT STØPSELET

ELLER OPLE ALLE APPARATER I DAMMEN

FRA STRØMFORSYNINGEN FØR DU

STI ER HENDENE I VANNET MENS

UTSTYRET INSTALLERES, REPARERES,

VEDLI EHOLDES ELLER HÅNDTERES.

2. Ikke bruk nettkabelen til å løfte

pumpen, for det kan forårsake skade. Vi

anbefaler å binde en løftesnor til hullet i

håndtaket på toppen av silkurven når

pumpen installeres på dypt vann. Se ﬁg. 1.

3. Pumpen må ikke brukes eller bli stående

i kuldeperioder.

4. Ikke la pumpen gå tørr.

5. ontroller at spenningen som står

avmerket på pumpen tilsvarer

nettforsyningen.

6. EN 10 MA ELLER 30 MA

RESTSTRØMBRYTER MÅ MONTERES TIL

NETTFORSYNINGEN.

7. I E BRU DENNE PUMPEN UTEN

SIL URV. BRU AV PUMPEN UTEN SIL AN

GJØRE GARANTIEN UGYLDIG.

Sikkerhets informasjon

Damsugeren er laget for kun å benyttes

til rengjøring av hagedammer. Ved å

bruke produktet til andre oppgaver enn

den er laget for, kan resultere i

personskade eller at produktet blir

ødelagt. Produktet er ikke designet slik at

personer (og barn) med redusert fysisk

bevegelighet, psykiske problemer, mangel

på erfaring og kunnskap, skal kunne

bruke produktet, med mindre det er

under tilstrekklig oppsyn eller veiledning

av en person som har ansvar for deres

sikkerhet. Barn må opplyses om at de ikke

kan leke med dette produktet.

ADVA SEL: SIKKE HET OG

ELEKT ISKE KOPLINGE

1. Pumpen leveres med 10 m trelederkabel

som er permanent tilkoplet og forseglet

til motoren.

El-kabelen kan ikke skiftes ut. Pumpen

skal kasseres hvis kabelen blir skadd.

ADVARSEL: STØPSELET SOM LEVERES MED

DETTE PRODU TET ER I E VANNTETT

OG TIL OPLING TIL NETTFORSYNINGEN

BØR VÆRE PÅ ET VÆRBESTANDIG STED.

Installasjonen må oppfylle kravene til det

lokale el-verket, og kan inkludere bruk av

ledningsrør i plast eller metall for å

beskytte kabelen.

2. EN 10 MA ELLER 30 MA

RESTSTRØMBRYTER MÅ MONTERES TIL

NETTFORSYNINGEN.

3. ADVARSEL: DETTE APPARATET MÅ

JORDES OG DET ER VI TIG AT

TIL OPLINGEN FOREGÅR VED BRU AV

FØLGENDE ODE:

Brun -

Strømførende

Blå - Null

Grønn/Gul - Jord

Den BRUNE ledningen skal koples til den

STRØMFØRENDE klemmen som kan være

merket med 'L' eller være farget brun

eller rød.

Den BLÅ ledningen skal koples til NULL-

klemmen som kan være merket med 'N'

eller være farget blå eller svart.

Den GRØNNE/GULE ledningen skal koples

til JORD-klemmen som kan være merket

med 'E' eller være farget grønn eller

grønn/gul.

4. Hvis det er behov for skjøteledning, skal

den koples til enden av pumpekabelen

med en værbestandig kabelkontakt.

Skjøten må plasseres i en passende

værbestandig fatning. Skjøteledningen

bør være en 0,75 mm2trelederkabel med

polykloropren gummiisolasjon (ref. HO5

RN-F) og fast tilkoplet til nettforsyningen

med en 3 eller 5 ampere sikring.

5. Pumpekabelen (og skjøteledningen) bør

plasseres og beskyttes mot skade, spesielt

der det er mulig at hageutstyr

(gressklippere, greiper osv) barn og

husdyr kan komme borti den.

6. HENVEND DEG TIL EN AUTORISERT

ELE TRI ER ELLER LO ALE

MYNDIGHETER HVIS DU ER I TVIL OM

TIL OPLING TIL NETTFORSYNINGEN.

MONTE ING AV TILBEHØ

Teleskoprørmontasje.

Ta det ytre teleskoprøret "A" og skyv det

indre røret "B" inn i det, som vist. Se ﬁg. 2.

Klokkefontene

1. Anbring klokkeholderen (D)på klokkens

hoveddel (E) og skyv på plass.

2. Plasser klokken (F) på den monterte

hoveddelen og trykk den på plass i

midten. Se ﬁg 3.

INSTALLASJON AV PUMPE

Plassering

onstruer en solid og plan plattform som

pumpen kan plasseres på. Når strålefontener

skal brukes, bør toppen av plattformen være

240-330 mm(10-13") under vannﬂaten.

Når klokkefontenen skal brukes, bør toppen

av plattformen være 100 mm (4") under

vannhøyden.

En typisk installasjon vises som veiledning i

ﬁg. 4.

Strømningskontroll

Strømningen fra pumpen kan reguleres etter

smak og behag ved å dreie på

strømningskontrollhjulet (G) ved

pumpeutløpet. Se ﬁg. 5.

Bare fontene

1. Plasser pumpen ved siden av dammen og

før kabelen tilbake til nettforsyningen.

2. Velg fonteneutstyr. De 2- og 3-etasjes

fontenehodene skal bare smekkes på

fontenespindelen (Se ﬁg. 6).

Fontenespindelen skyves ned på den

smalere rørdelen av den teleskopiske

fontenespindelen (Se ﬁg. 6). Deretter

settes pumpen på plass i dammen. Merk:

ontroller at den indre spindelen i

teleskoprøret ikke er blitt skjøvet opp i

det ytre røret.

3. a). 3-etasjes fontene - gir en høyere og

attraktiv fontenestråle.

b). 2-etasjes fontene - gir et høyere og

smalere strålemønster.

c). lokkefontene - gir et dekorativt

klokkemønster. Juster den teleskopiske

spindelen til ønsket høyde og reguler

klokken ved å dreie strømningskontrollen

ved pumpeutløpet og ved å skyve den

indre klokken ut og inn av

klokkemontasjen.

4. uleleddet - se ﬁg. 5 (H) – passer inn på

pumpeutløpet og teleskoprøret skyves på

oppå toppen. Dette kan så brukes til å

justere vinkelen på fontenen så den blir

vertikal.

Bare vannfall

1. Sett en passe lang 12,5 mm diameters

slange på slangeadapteren. Se ﬁg. 5 (I).

2. Før slangen tilbake til vannfallet.

VEDLIKEHOLD

Hozelock Cyprio serien med Cascade-pumper

er konstruert med tanke på raskt og lettvint

vedlikehold. Som med alle pumper av denne

typen vil det av og til bli nødvendig med

rengjøring av silkurv og dysene på

fontenehodet.

TRE ALLTID UT STØPSELET ELLER OPLE

ALLE APPARATER I DAMMEN FRA

STRØMFORSYNINGEN FØR DU STI ER

HENDENE I VANNET ELLER BEGYNNER MED

VEDLI EHOLDSARBEID.

Fontenehode

1. Legg en mynt eller liknende i sporet og

vipp fontenehodet forsiktig av.

2. Skyll i rent vann og sett sammen igjen.

Sil

1. Fjern tilbehøret fra pumpeutløpet.

2. Hold pumpen i den ene hånden, trykk på

utløserknappen (I) på toppen av pumpen

og åpne silkurven. Se ﬁg. 5.

3. Skyv pumpen ut av plassen sin og

vask/skyll silkurven med rent vann.

Hengslene på silkurven skal også

rengjøres samtidig.

4. Sett pumpen sammen igjen.

otormontasje

1. Fjern silkurven som forklart ovenfor.

2. Frigjør pumpekammeret, ﬁg. 7 ( ), ved å

dreie det til de to tungene er klar av

festene på motorens hoveddel.

3. Trekk pumpekammeret forsiktig rett ut

fra motorens hoveddel.

4. Trekk rotormontasjen ut av motorens

hoveddel. Se ﬁg. 7 (L).

5. Vask alle komponentene i rent vann. Ikke

bruk vaskemidler eller andre kjemiske

rengjøringsmidler.

6. Sett rotormontasjen tilbake i motorens

hoveddel og sett pumpekammeret og

silkurven på plass igjen.

STELL AV PUMPEN HELE Å ET

Ta en rask inspeksjon hver dag for å sikre at

pumpen fungerer som den skal.

En gang i uken - Ta ut og vask silkurven og

fontenehodet ifølge avsnittet om

vedlikehold. Det kan bli nødvendig å vaske

oftere, det er avhengig av vannkvaliteten.

En gang i året - Ta pumpen fullstendig fra

hverandre, rotormontasjen inkludert, som

forklart i avsnittet om vedlikehold, og vask

alle komponenter i rent ferskvann. Skift ut

slitte eller defekte deler.

ESE VEDELE

ontakt kundeservice på 66 79 67 00

HOZELOCK CYP IO 3 Å S

GA ANTI

Dersom denne pumpen (rotormontasje

ekskludert) blir ubrukelig innen 3 år fra

innkjøpsdato, vil den etter vårt skjønn bli

reparert eller erstattet gratis, med mindre

den etter vår mening har blitt ødelagt eller

misbrukt.

Vi påtar oss ikke ansvar for skade forårsaket

av uhell, feilaktig installasjon eller bruk.

Ansvar begrenses til erstatning av en defekt

pumpe. Denne garantien kan ikke overføres.

Den virker ikke inn på kundens lovfestede

rettigheter. For å benytte seg av denne

garantien, skal man først kontakte Hozelock

Cyprio kundeservice, som kan be om at

pumpen samt kvittering sendes direkte til

adressen nedenfor.

S ADE FORÅRSA ET VED AT PUMPEN HAR

GÅTT TØRR ELLER PGA. FROST GJØR

GARANTIEN UGYLDIG.

FEILSØKING

ADVARSEL: TRE ALLTID UT STØPSELET

ELLER OPLE ALLE APPARATER I DAMMEN

FRA STRØMFORSYNINGEN FØR DU

STI ER HENDENE I VANNET MENS

UTSTYRET INSTALLERES, REPARERES,

VEDLI EHOLDES ELLER HÅNDTERES.

VI TIG - TA VARE PÅ DETTE

AVSNITTET TIL SENERE BRU

DÅRLIG STRØMNING FRA PUMPEN

1. Sørg for at silkurven er ren.

2. Et utløpsrør med liten diameter vil

begrense strømningen i utløpet.

3. Fjern eventuelle blokkeringer og juster

strømningskontrollene.

INGEN STRØMNING FRA PUMPEN

1. Sjekk at strømmen er på.

2. Sjekk sikring og vikling.

3. Sjekk at rotormontasjen ikke har satt seg

fast, er skadd eller viser tegn på

overdreven slitasje.

4. Sørg for at silkurven er ren.

DÅRLIG FONTENEMØNSTER

1. Vask fontenehodet. (se vedlikehold).

www.hozelock.com

Del nummer

700 No.

Pumpekammer og tetning Z13248

Rotormontasje 3419

Silkurv Z13225

Fontene Sett 3426

Hozelock Cyprio Cascade 700-pumpen er kun

beregnet til undervandsbrug. Pumpen

bruger hverken olie eller fedtstof som

smøremiddel og er derfor sikker at bruge i

bassiner med ﬁsk og planter. Motoren består

af en forseglet stator og vandkølet

permamagnetrotor. Alle elektriske

komponenter er isoleret fra vandet.

VIGTIGT

1. ADVARSEL: ADVARSEL: MAN S AL

ALTID TAGE STI ET UD AF ONTA TEN

ELLER OBLE ALLE BASSINUDSTYR FRA

FORSYNINGSNETTET, FØR MAN PUTTER

HÆNDERNE NED I VANDET, NÅR UDSTYRET

INSTALLERES, REPARERES, VEDLIGEHOLDES

ELLER HÅNDTERES.

2. Forsyningskablet må ikke bruges til at

løfte pumpen, da dette kan beskadige den.

Vi anbefaler, at man monterer et

løftekabel til håndtagsøsknet ovenpå

sikurven når pumpen installeres på dybt

vand. Se ﬁg. 1.

3. Pumpen må hverken køre eller

efterlades i bassinet i frostvejr.

4. Pumpen må ikke køre uden vand.

5. ontrollér, at den spænding, der er

angivet på pumpen, svarer til

netspændingen.

6. EN 10MA ELLER 30MA

FEJLSTRØMSAFBRYDER (RCD) S AL SÆTTES

I STRØMFORSYNINGEN.

7. PUMPEN MÅ I E ØRE UDEN AT

SI URVEN ER MONTERET. HVIS PUMPEN

BRUGES UDEN EN SI URV AN GARANTIEN

UGYLDIGGØRES.

Sikkerheds information

Vi anbefaler ikke at produktet

anvendes af personer (inklusiv børn)

som har nedsat fysisk eller mental

kapacitet.

Børn skal instrueres om at de ikke må

lege med produktet.

ADVA SEL: SIKKE HED OG

ELFO BINDELSE

1. Pumpen er udstyret med 10m 3-

lederkabel, som er permanent tilkoblet og

forseglet til elmotoren.

Pumpens strømkabel kan ikke udskiftes.

Hvis kablet beskadiges, skal pumpen

kasseres.

ADVARSEL: PUMPENS NETSTI ER I E

VANDTÆT OG FORBINDELSEN TIL

FORSYNINGSNETTET MÅ UN UDFØRES I

EN VANDTÆT IND APSLING.

Installationen skal overholde de lokale

elmyndigheders krav, som kan omfatte

brugen af plastik- eller

metalledningskanaler for beskytte kablet.

2. EN 10MA ELLER 30MA

FEJLSTRØMSAFBRYDER (RCD) S AL

SÆTTES I FORSYNINGSNETTET.

3. ADVARSEL: DETTE UDSTYR S AL

JORDFORBINDES OG DET ER ABSOLUT

NØDVENDIGT, AT FORBINDELSERNE

UDFØRES I HENHOLD TIL FØLGENDE

ODE:

Brun - Strømførende

Blå - Nul

Grøn/gul - Jord

Den BRUNE ledning skal tilsluttes til den

STRØMFØRENDE klemme, som enten er

afmærket med et ‘L’ eller er brun eller

rød.

Den BLÅ ledning skal tilsluttes til NUL-

klemmen, som enten er afmærket med et

‘N’ eller er blå eller sort.

Den GRØNNE/GULE ledning skal tilsluttes

til JORD-klemmen, som enten er

afmærket med et 'E' eller er grøn eller

grøn/gul.

4. Hvis det er nødvendigt at bruge en

forlængerledning, skal den tilsluttes til

enden af pumpekablet med en vandtæt

kabelkonnektor. Samlingen skal placeres i

en behørig vandtæt kasse/hylster.

Forlængerledningen skal være et isoleret

3-leder-, 0,75mm2

polychloroprengummikabel (ref.: HO5 RN-

F), der er permanent tilkoblet til

forsyningsnettet med enten en 3 eller 5 A-

sikring.

5. Pumpekablet (og eventuel

forlængerledning) skal være beskyttet

mod beskadigelse på behørig vis, især hvis

det kan komme i kontakt med

haveredskaber (græsslåmaskiner,

gravegreb etc.) børn og husdyr

6. RÅDFØR DIG MED EN VALIFICERET

ELE TRI ER ELLER DE LO ALE

MYNDIGHEDER, HVIS DU ER I NOGEN

SOM HELST TVIVL VEDRØRENDE

LEDNINGSFØRING TIL

FORSYNINGSNETTET.

MONTE ING AF TILBEHØ

Teleskoprørssamling.

Hold fast i det ydre teleskoprør ‘A’ og skub

det indre rør ‘B’ ind i det, som vist. Se Fig. 2..

Klokkespringvand

1. Placér klokkeholderen på klokkens

hoveddel og skub den helt på plads.

2. Placér klokken på selve hoveddelen og

tryk den ind på plads i midten. Se ﬁg. 3.

PUMPEINSTALLATION

Placering

Byg en solid og jævn platform som pumpen

kan placeres på. For strålespringvand skal

toppen af platformen være 240-330mm

under vandoverﬂaden.

For klokkespringvand skal toppen af

platformen være 100mm under

vandoverﬂaden.

En typisk installation vises som vejledning på

ﬁg. 4.

Strømningsregulering

Strømningen fra pumpen kan reguleres efter

behov ved at dreje

strømningsregulatorhjulet tæt ved pumpens

udløb. Se ﬁg. 5.

Kun springvand.

1. Placér pumpen ved siden af bassinet og før

kablet tilbage til forsyningsnettet.

2. Vælg springvandstilbehør. De 2- og 3-

etagers springvandshoveder klikkes helt

enkelt på springvandsspindelen (Se ﬁg. 6).

Springsvandsspindelen sættes fast på den

teleskopiske springvandsspindels tyndere

rørsektion (Se ﬁg. 6). Placér derefter

pumpen i den ønskede position. Bemærk:

ontrollér, at teleskoprørets indre spindel

ikke er blevet skubbet ind i det ydre rør.

3. a). 3-etagers springvand - giver en højere,

attraktiv springvandsstråle.

b). 2-etagers springvand - giver et højere,

smallere strålemønster.

c). lokkespringvand - giver en ﬂot

vandklokke. Justér teleskoprøret til den

ønskede højde og indstil klokken ved at

rotere strømningsregulatoren ved

pumpens udløb og ved at føre den indre

klokke ind og ud af klokkesamlingen.

4. ugleleddet - se Fig. 5 (H), passer til

pumpeudløbet og teleskoprøret sættes

fast på toppen. Det kan derefter bruges

til at justere springvandsvinklen, så den er

lodret.

Kun vandfald.

1 Sæt en passende længde slange med en

indvendig diameter på 12,5mm fast på

slangeadapteren. Se Fig. 5 (I).

2. Før slangen tilbage til vandfaldet.

VEDLIGEHOLD

Hozelock Cyprio Cascade pumpeserien er

konstrueret med henblik på nemt og hurtigt

vedligehold. Som med alle pumper af denne

type vil det af og til blive nødvendigt at

rengøre sikurven og dyserne på

springvandshovedet. ADVARSEL:

MAN S AL ALTID TAGE STI ET UD AF

ONTA TEN ELLER OBLE ALLE

BASSINUDSTYR FRA FORSYNINGSNETTET,

FØR MAN PUTTER HÆNDERNE NED I

VANDET ELLER PÅBEGYNDER

VEDLIGEHOLDSARBEJDE.

Springvandshoved

1. Put en mønt eller lignende i rillen og vip

forsigtigt springvandshovedet af.

2. Skyl det i rent vand og sæt det tilbage på

plads.

Sikurv.

1. Fjern tilbehøret fra pumpeudløbet.

2. Hold pumpen med den ene hånd og tryk

på udløserknappen på toppen af pumpen

og åbn sikurven. Se ﬁg. 5.

3. Skub pumpen ud af sin position og

rengør/skyl sikurven med rent vand.

Hængslerne på sikurven skal rengøres

samtidigt.

4. Genmontér pumpen.

otorsamling

1. Fjern sikurven som beskrevet ovenfor.

2. Udløs pumpekammeret ved at dreje det

indtil de to holdetapper er fri af lapperne

på motorens hoveddel. Se ﬁg. 7 ( ).

3. Træk forsigtigt pumpekammeret lige væk

fra motorens hoveddel.

4. Træk rotorsamlingen ud af motorens

hoveddel. Se ﬁg. 7 (L).

5. Rengør alle komponenter i rent vand. Der

må hverken bruges vaskemidler eller

andre kemiske rengøringsmidler.

6. Sæt rotorsamlingen tilbage i motorens

hoveddel og genmontér pumpekammeret

og sikurven.

PUMPEPLEJE Å ET UNDT

Check hurtigt hver dag for at sikre, at

pumpen fungerer som den skal.

En gang om ugen - tag sikurven og

springvandshovedet ud, som beskrevet i de

generelle vedligeholdelsesnoter. Rengøring

kan være påkrævet oftere, alt afhængig af

vandforholdene i bassinet.

En gang om året - skil pumpen, inklusiv

rotorsamlingen, fuldstændig ad, som

beskrevet i de generelle

vedligeholdelsesnoter, og vask alle

komponenter i rent, frisk vand. Udskift slidte

og beskadigede dele.

ESE VEDELE

ontakt kunde-hjælpelinien på 64 72 36 07

HOZELOCK CYP IO 3 Å S

GA ANTI

Hvis denne pumpe, eksklusiv rotorsamlingen,

bliver ubrugelig indenfor 3 år efter

indkøbsdato, vil vi alt efter vor vurdering

reparere eller udskifte den, med mindre den

efter vor mening er blevet beskadiget eller

misbrugt.

Vi påtager os intet ansvar for skade der er

forårsaget af uheld, ukorrekt installation

eller - brug. Ansvar er begrænset til

udskiftning af en defekt pumpe. Denne

garanti kan ikke overføres. Den har ingen

indvirkning på dine lovbestemte rettigheder.

For at drage fordel af denne garanti skal du

først kontakte din leverandør, som måske vil

bede dig om at sende pumpen til den

nedenstående adresse sammen med

kvitteringen for pumpen.

S ADE FORÅRSAGET AF, AT PUMPEN HAR

ØRT UDEN VAND ELLER PGA. FROST, VIL

UGYLDIGGØRE GARANTIEN.

FEJLFINDING

ADVARSEL: MAN S AL ALTID TAGE

STI ET UD AF ONTA TEN ELLER OBLE

ALLE BASSINUDSTYR FRA

FORSYNINGSNETTET, FØR MAN PUTTER

HÆNDERNE NED I VANDET, NÅR UDSTYRET

INSTALLERES, REPARERES, VEDLIGEHOLDES

ELLER HÅNDTERES.

VIGTIGT - GEM VENLIGST DENNE

DEL FOR SENERE BRUG

LAV STRØMNING FRA PUMPEN

1. Sørg for at sikurven er ren.

2. Et udløbsrør med en lille diameter vil

begrænse udløbsstrømningen.

3. Fjern eventuelle tilstopninger og justér

strømningsregulatorer.

INGEN STRØMNING FRA PUMPEN

1. Check at der tændt for

strømforsyningen.

2. Check sikring og ledningsføring.

3. Check at rotorsamlingen ikke sidder fast,

er beskadiget eller viser tegn på

overdreven slitage.

4. Sørg for at sikurven er ren.

DÅRLIGT SPRINGVANDSMØNSTER

1. Rengør springvandshovedet. (Se

vedligehold).

www.hozelock.com

EAN-nr.

700 No.

Pumpekammer og tætning Z13248

Rotorsamling 3419

Sikurv Z13225

Springvands it 3426

A bomba Hozelock Cyprio Cascade 700 foi

concebida apenas para utilização submersa.

A bomba não emprega óleos nem massas de

lubriﬁcação, podendo ser utilizada com

segurança em lagos que tenham peixes ou

plantas. O motor consta de um estator

vedado e de um rotor de íman permanente

arrefecido por água. Todos os componentes

eléctricos se encontram isolados da água.

IMPO TANTE

1. ADVERTÊNCIA: DESLIGAR SEMPRE

TODOS OS APARELHOS DOMÉSTICOS

RELATIVOS AO LAGO, RETIRANDO A SUA

FICHA DA TOMADA ELÉCTRICA, ANTES DE

COLOCAR AS MÃOS NA ÁGUA A FIM DE

INSTALAR OU CONSERTAR O

EQUIPAMENTO OU PARA FAZER REVISÕES

OU MANIPULAR O MESMO.

2. Não utilizar o cabo eléctrico para erguer

a bomba, pois que tal pode causar danos à

mesma. Recomendamos que amarre uma

corda de elevação à aselha da pega que se

encontra no topo da gaiola do coador

sempre que a bomba tenha sido instalada

em águas fundas. Consultar a ﬁg. 1.

3. Não operar a bomba nem permitir que

ﬁque exposta a temperaturas abaixo de

zero.

4. Não permitir que a bomba funcione a

seco.

5. Veriﬁcar se a voltagem indicada na

bomba corresponde à da alimentação

eléctrica.

6. É NECESSÁRIO encaixar um Dispositivo

de Corrente Residual de 10mA ou de 30

mA na fonte de alimentação.

7. NÃO UTILIZAR ESTA BOMBA SEM A

GAIOLA DE COAGEM LIGADA À MESMA. A

UTILIZAÇÃO DA BOMBA SEM A GAIOLA DE

COAGEM PODERÁ INVALIDAR A

GARANTIA.

Directrizes e segurança

Este aparelho não foi concebido para ser

utilizado por pessoas (incluindo crianças)

cuja capacidade física, sensorial ou mental

seja reduzida, ou que tenham pouca

experiência e conhecimentos, a não ser que

sejam vigiadas por uma pessoa responsável

pela sua segurança, ou que dela tenham

recebido formação sobre o emprego do

aparelho. As crianças devem ser vigiadas e

não devem ter oportunidade para brincar

com o aparelho.

ADVE TÊNCIA: A

SEGU ANÇA E AS LIGAÇÕES

ELÉCT ICAS

1. A bomba é fornecida com um cabo

eléctrico de 10m e 3 ﬁos, o qual se

encontra permanentemente ligado ao

motor e vedado.

Este cabo de abastecimento não pode ser

substituído. Se o cabo sofrer danos, a

bomba deve ser descartada.

ADVERTÊNCIA: A FICHA FORNECIDA COM

ESTE PRODUTO NÃO É IMPERMEÁVEL E A

SUA LIGAÇÃO À FONTE DE

ALIMENTAÇÃO DEVE SER FEITA APENAS

NUM RECINTO IMPERMEÁVEL.

A instalação deve aderir aos regulamentos

das autoridades locais de abastecimento

eléctrico, os quais poderão incluir o

emprego de tubagem de plástico ou

metal para protecção do cabo.

2. DEVE ENCAIXAR-SE UM DISPOSITIVO DE

CORRENTE RESIDUAL (RCD OU RESIDUAL

CURRENT DEVICE) DE 10MA OU DE 30MA

À ALIMENTAÇÃO ELÉCTRICA.

3. ADVERTÊNCIA: ESTE APARELHO DEVE SER

LIGADO À TERRA, SENDO ESSENCIAL QUE

AS CONEXÕES SEJAM FEITAS DE ACORDO

COM O CÓDIGO SEGUINTE:

Castanho - Activo

Azul - Neutro

Verde /Amarelo - Terra

O ﬁo CASTANHO deve ser ligado ao

terminal ACTIVO, o qual pode ter a marca

'L' ou a cor castanha ou vermelha.

O ﬁo AZUL deve ser ligado ao terminal

NEUTRO, o qual pode ter a marca 'N' ou a

cor azul ou preta.

O ﬁo VERDE/AMARELO deve ser ligado ao

terminal de TERRA, o qual pode ter a

marca 'E' ou a cor verde ou

verde/amarela.

4. Se for necessário utilizar um cabo de

extensão, deve ligar-se o mesmo à

extremidade do cabo da bomba através

de um conector de cabos à prova de

intempéries. A ligação deve ser

posicionada dentro de uma caixa à prova

de intempéries própria para tal. O cabo

de extensão deve ser um cabo de

borracha de policloropreno isolado, de

0,75mm2 e 3 ﬁos (ref. HO5 RN-F) e deve

ser ligado permanentemente à fonte de

alimentação com um fusível de 3 ou 5

Amperes.

5. O cabo da bomba (e o cabo de extensão)

devem ser posicionados e devidamente

protegidos contra danos, especialmente

em locais onde seja provável que entrem

em contacto com equipamento de

jardinagem (cortadores de relva,

forquilhas, etc.) ou com crianças e animais

domésticos.

6. CONSULTAR UM ELECTRICISTA

QUALIFICADO OU AS AUTORIDADES

LOCAIS SE TIVER ALGUMA DÚVIDA

RELATIVAMENTE ÀS CONEXÕES À FONTE

DE ALIMENTAÇÃO.

MONTAGEM DOS

ACESSÓ IOS

Conjunto da Haste Telescópica.

Pegar na haste telescópica externa ‘A’ e fazer

deslizar a haste interna ‘B’ para dentro dela,

conforme ilustrado. Consultar a Fig. 2.

Fonte em Sino

1. Encaixar o Suporte do Sino (D) na Parte

Principal do Sino (E) e engatar

completamente em posição.

2. Posicionar o Sino (F) contra o Conjunto da

Parte Principal e premir contra a posição

central. Consultar a ﬁg. 3.

INSTALAÇÃO DA BOMBA

Posição

Construir uma plataforma sólida e plana na

qual irá colocar a bomba. Se pretender

utilizar fontes de jacto de água, o topo da

plataforma deve ﬁcar de 240 a 330mm (10-

13") abaixo da superfície da água.

Se pretender utilizar a fonte em sino, o topo

da plataforma deve ﬁcar 100mm (4") abaixo

do nível da água.

A ﬁg. 4 ilustra uma instalação típica para sua

orientação.

Controlo da Corrente

A corrente de água proveniente da bomba

pode ser regulada de forma a satisfazer os

requisitos do utilizador, bastando para tal

rodar a roda de controlo da corrente (G)

localizada perto da saída da bomba.

Consultar a Fig. 5.

Apenas para Fontes

1. Colocar a bomba ao lado do lago e

orientar o cabo de forma a chegar até à

fonte de abastecimento.

2. Seleccionar o acessório de fonte desejado.

As cabeças de fonte de 2 e 3 camadas

encaixam simplesmente na haste da fonte

(consultar a Fig. 6). A haste da fonte deve

ser empurrada contra a secção mais

estreita do tubo da haste telescópica da

fonte (consultar a Fig. 6). A seguir, colocar

a bomba na posição desejada. Nota:

Certiﬁcar-se de que a haste interior do

tubo telescópico não foi empurrada para

dentro do tubo exterior.

3. a). Fonte de 3 camadas - Cria um jacto de

fonte alto e atractivo.

b). Fonte de 2 camadas - Cria um jacto

mais elevado e mais estreito.

c). Fonte em sino - Cria um sino aquático

decorativo. Ajustar a haste telescópica de

acordo com a altura desejada e regular o

sino rodando para tal o controlador de

corrente localizado perto da saída da

bomba, e fazendo deslizar o sino interno

para dentro e para fora do conjunto do

sino.

4. A rótula esférica – consultar a Fig. 5 (H) –

encaixa na abertura de saída da bomba e

a haste telescópica encaixa no topo da

mesma. Este conjunto pode assim ser

usado para ajustar o ângulo da fonte de

forma a ﬁcar em posição vertical.

Apenas para Cascatas.

1. Encaixar um cumprimento adequado de

mangueira com um diâmetro interno de

12,5mm no adaptador da mangueira.

Consultar a Fig. 5 (I).

2. Orientar a mangueira de volta em direcção

à cascata.

MANUTENÇÃO

A gama de bombas Cascade da Hozelock

Cyprio foi concebida para lhe proporcionar

uma manutenção rápida e simples. Tal como

com todas as bombas deste tipo, de vez em

quando será necessário limpar a Gaiola de

Coagem e o anel da cabeça de pulverização

da Fonte.

DESLIGAR OU DESCONECTAR SEMPRE TODOS

OS APARELHOS QUE TIVER NO LAGO DA SUA

FONTE DE ALIMENTAÇÃO ANTES DE

COLOCAR AS MÃOS NA ÁGUA OU INICIAR

AS REVISÕES DE MANUTENÇÃO.

Cabeça da Fonte

1. Colocar uma moeda ou objecto

semelhante na ranhura e utilizar como

alavanca para levantar cuidadosamente a

cabeça da fonte.

2. Enxaguá-la em água limpa e tornar a

montar.

Coador.

1. Retirar os acessórios da saída da bomba.

2. Segurando na bomba com uma das mãos,

premir o botão de desengate (J)

localizado no topo da bomba e abrir a

Gaiola de Coagem. Consultar a Fig. 5.

3. Fazer deslizar a bomba para fora do seu

lugar e lavar/enxaguar a Gaiola de

Coagem com água limpa. As dobradiças

da Gaiola de Coagem devem também ser

lavadas nesta altura.

4. Tornar a montar a bomba.

Conjunto do otor

1. Retirar a Gaiola de Coagem conforme

descrito acima.

2. Soltar a Câmara da Bomba conforme a

Fig. 7 ( ), rodando-a até que as duas

linguetas de ﬁxação tenham saído das

asas da Parte Principal do Motor.

3. Puxar levemente e a direito pela Câmara

da Bomba, retirando-a da parte principal

do Motor.

4. Puxar o Conjunto do Rotor para fora da

Parte Principal do Motor. Consultar a Fig.

7 (L).

5. Lavar todos os componentes em água

limpa. Não usar detergentes ou outros

produtos químicos de limpeza.

6. Voltar a encaixar o Conjunto do Rotor na

Parte Principal do Motor e voltar a

encaixar a Câmara da Bomba e a Gaiola

de Coagem.

MANUTENÇÃO ANUAL DA

BOMBA

Deve inspeccionar rapidamente a sua bomba

todos os dias, para veriﬁcar se está a

funcionar de forma satisfatória.

Uma vez por semana: Retirar e limpar a

Gaiola de Coagem e a Cabeça da Fonte, de

acordo com as notas de manutenção acima

apresentadas. Se as condições da água do

lago assim o exigirem, fazer esta limpeza

com mais frequência.

Anualmente- Desmontar completamente a

bomba, incluindo o Conjunto do Rotor,

conforme descrito nas instruções de

manutenção geral, e lavar todos os

componentes em água limpa e pura.

Substituir as peças que estiverem gastas ou

partidas.

PEÇAS SOB ESSELENTES

Contactar a Linha de Assistência ao

Consumidor, tel. 234 941082 / 942936

GA ANTIA DE 3 ANOS DA

HOZELOCK CYP IO.

Se esta bomba (excluindo o Conjunto do

Rotor) deixar de funcionar dentro do prazo

de 3 anos a partir da data em que tiver sido

adquirida, será consertada ou substituída

grátis, dependendo da condição em que

estiver, a não ser que, na nossa opinião,

tenha sido daniﬁcada ou mal utilizada.

Não aceitamos responsabilidade por danos

devidos a acidentes, a uma instalação mal

feita ou ao uso indevido. A nossa

responsabilidade limita-se à substituição de

uma bomba estragada. Esta garantia não

pode ser transferida nem afecta os seus

direitos estatutários.

A ﬁm de obter os benefícios da garantia,

comece por contactar o nosso Centro de

Assistência (Hozelock Cyprio Consumer

Services). Pode ser que ali lhe peçam para

nos enviar a bomba, juntamente com uma

prova da sua aquisição, directamente para o

endereço abaixo indicado.

OS DANOS CAUSADOS POR TER FEITO

FUNCIONAR A BOMBA A SECO OU EM

CONDIÇÕES DE GEADA INVALIDARÃO A

GARANTIA.

DE P OBLEMAS

ADVERTÊNCIA: DESLIGAR SEMPRE TODOS

OS APARELHOS DOMÉSTICOS RELATIVOS

AO LAGO, RETIRANDO A SUA FICHA DA

TOMADA ELÉCTRICA, ANTES DE COLOCAR

AS MÃOS NA ÁGUA A FIM DE INSTALAR

OU CONSERTAR O EQUIPAMENTO OU

PARA FAZER REVISÕES OU MANIPULAR O

MESMO.

IMPORTANTE - GUARDAR ESTA SECÇÃO

PARA REFERÊNCIA FUTURA

A BOMBA PRODUZ UMA CORRENTE

FRACA

1. Veriﬁcar se a Gaiola de Coagem está

limpa.

2. Se estiver a utilizar um cano de saída

com um diâmetro pequeno, o mesmo

restringirá a corrente de saída.

3. Limpar as obstruções que encontrar e

ajustar os dispositivos de controlo da

corrente.

4. Veriﬁcar se a aba de recuo que se

encontra dentro da câmara da bomba não

está presa.

NÃO SAI CORRENTE DA BOMBA

1. Veriﬁcar se a bomba está ligada à fonte

de abastecimento.

2. Examinar o fusível e conexões.

3. Veriﬁcar se o Conjunto do Rotor

encalhou ou sofreu danos, ou se apresenta

sinais de desgaste excessivo.

4. Certiﬁcar-se de que a Gaiola de Coagem

está limpa.

A FONTE TEM UM REPUXO FRACO.

1. Limpar a Cabeça da Fonte. (consultar a

secção de manutenção).

www.hozelock.com

Pompa Cascade 700 produkcji firmy Hozelock

Cyprio przeznaczona jest wy¡ƒcznie do pracy

pod wodƒ. W pompie tej nie stosuje si∆ olejów

ani smarów, a zatem moÃna jƒ bezpiecznie

stosowaπ w sadzawce bez szkody dla rybek i

ro·lin wodnych. Silnik sk¡ada si∆ z

hermetycznie uszczelnionego stojana i

ch¡odzonego wodƒ wirnika na magnes trwa¡y.

Wszystkie cz∆·ci elektryczne sƒ odizolowane w

wodoszczelnej obudowie.

UWAGA!

1. UWAGA NA PR√D E EKTRYCZNY!

PODCZAS INSTA OWANIA, NAPRAW,

KONSERWACJI UB PRZENOSZENIA SPRZ≈TU

SADZAWKOWEGO NIE WK¿ADA∏ R√K DO

WODY PRZED OD¿√CZENIEM WSZYSTKICH

URZ√DZE÷ W SADZAWCE OD SIECI

ZASI ANIA.

2. Nie podnosiπ pompy za kabel zasilajƒcy,

gdyÃ grozi to uszkodzeniem. JeÃeli pompa

zainstalowana jest w g¡∆bokiej wodzie,

zaleca si∆ przymocowanie linki podno·nej do

uchwytu na wieku filtra. Zob. rys. 1.

3. Nie w¡ƒczaπ pompy i nie pozostawiaπ na

dworze podczas mrozów.

4. Nie dopuszczaπ, aby pompa pracowa¡a

na sucho.

5. Sprawdziπ, czy napi∆cie na tabliczce

znamionowej pompy odpowiada napi∆ciu w

sieci.

6. INSTA ACJA E EKTRYCZNA SIECI

ZASI ANIA MUSI BY∏ ZABEZPIECZONA

WY¡√CZNIKIEM RÓ…NICOWOPR√DOWYM O

NAT≈ÃENIU 10MA UB 30MA.

7. NIE W¿√CZA∏ POMPY BEZ

ZAMONTOWANEGO FI TRA SIATKOWEGO.

EKSP OATOWANIE POMPY BEZ FI TRA MO…E

UNIEWA…NI∏ GWARANCJ≈.

Informacj dot.

b zpi cz ◊stwa

Urzƒdzenie nie powinno byπ obs¡ugiwane

przez osoby (równieÃ dzieci) z

upo·ledzeniem psychicznym, ograniczonym

odczuwaniem fizycznym a takÃe bez

do·wiadczenia i wiedzy; jeÃeli nie zosta¡y

wcze·niej przeszkolone i nie sƒ pod

nadzorem i obserwacjƒ osób

odpowiedzialnych za ich bezpiecze◊stwo.

Dzieci powinny byπ pod nadzorem osób

doros¡ych, odkurzacz nie s¡uÃy do zabawy

UWAGA: BEZPIECZE÷STWO

PO¿√CZE÷ ELEKTRYCZNYCH

1. Pompa wyposaÃona jest w 10-metrowy

trójÃy¡owy kabel elektryczny pod¡ƒczony na

sta¡e do silnika i hermetycznie uszczelniony.

Kabla doprowadzajƒcego zasilanie do

pompy nie moÃna wymieniπ. W razie

uszkodzenia kabla pompa nie nadaje si∆ do

uÃytku i naleÃy jƒ wymieniπ.

UWAGA: WTYCZKA KAB A NIE JEST

WODOSZCZE NA. MIEJSCE POD¿√CZENIA

KAB A DO SIECI NA E…Y ZABEZPIECZY∏

OBUDOW√ ODPORN√ NA WARUNKI

ATMOSFERYCZNE.

Elektryczna instalacja urzƒdzenia musi

stosowaπ si∆ do przepisów miejscowego

zarzƒdu sieci elektrycznej, które mogƒ

wymagaπ zastosowania plastikowych lub

metalowych rur do kabli.

2. INSTA ACJA E EKTRYCZNA SIECI ZASI ANIA

MUSI BY∏ ZABEZPIECZONA WY¿√CZNIKIEM

RÓ…NICOWOPR√DOWYM (RCD)O

NAT≈…ENIU 10mA UB 30mA.

3. UWAGA: POMPA MUSI BY∏ UZIEMIONA, A

PRZEWODY POD¿√CZONE WED¿UG

NAST≈PUJ√CEGO SCHEMATU:

brƒzowy - napi∆cie

niebieski - zerowy

zielono-Ãó¡ty - uziemienie

Przewód BR√ZOWY musi byπ pod¡ƒczony

do ko◊cówki POD NAPI≈CIEM, która moÃe

byπ oznaczona literƒ ‘ ’ albo kolorem

brƒzowym lub czerwonym.

Przewód NIEBIESKI musi byπ pod¡ƒczony do

ko◊cówki ZEROWEJ, która moÃe byπ

oznaczona literƒ ‘N’ albo kolorem

niebieskim lub czarnym.

Przewód ZIE ONO-…Ó¿TY musi byπ

pod¡ƒczony do ko◊cówki UZIEMIENIA,

która moÃe byπ oznaczona literƒ ‘E’ albo

kolorem zielonym lub zielono-Ãó¡tym.

4. JeÃeli konieczne jest uÃycie przed¡uÃacza,

naleÃy go pod¡ƒczyπ do ko◊cówki kabla

pompy przy pomocy z¡ƒczki odpornej na

warunki atmosferyczne. Z¡ƒczk∆ naleÃy

umie·ciπ w specjalnej obudowie odpornej

na warunki atmosferyczne. Jako

przed¡uÃacza naleÃy uÃyπ trójÃy¡owego

kabla o ·rednicy 0,75 mm2w os¡onie

izolacyjnej z kauczuku chloroprenowego (nr

cz∆·ci: HO5 RN-F) pod¡ƒczonego na sta¡e do

sieci z bezpiecznikiem 3 lub 5 amp.

5. Kabel pompy (¡ƒcznie z przed¡uÃaczem)

naleÃy przeprowadziπ w bezpiecznym

miejscu i chroniπ przed uszkodzeniem,

zw¡aszcza tam, gdzie wyst∆puje ryzyko

kontaktu ze sprz∆tem ogrodowym

(kosiarka, wid¡y itp.), dzieπmi i zwierz∆tami

domowymi.

6. W RAZIE PROB EMÓW Z POD¿√CZENIEM

URZ√DZENIA DO SIECI NA E…Y ZWRÓCI∏

SI≈ DO WYKWA IFIKOWANEGO E EKTRYKA

UB MIEJSCOWEGO ZARZ√DU SIECI

Números das Peças

700 N.º

Câmara da Bomba e Vedação. Z13248

Conjunto do Rotor. 3419

Gaiola de Coador. Z13225

it Fonte 3426

E EKTRYCZNEJ.

MONTA… AKCESORIÓW

T l skopowy trzon fontanny

Wsunƒπ wewn∆trzny trzon „B" w zewn∆trzny

trzon teleskopowy „ A" jak pokazano na

rysunku (patrz rys. 2).

Fontanna ki lichowa

1. Wpasowaπ podstaw∆ kielicha ‘D’ w korpus

kielicha i wcisnƒπ do oporu.

2. Wpasowaπ kielich (F) w ·rodek g¡ównego

korpusu i wcisnƒπ w miejsce zamocowania.

Zob. rys. 3.

INSTALACJA POMPY

Mi jsc instalacji

Przygotowaπ mocnƒ i równƒ podstaw∆, na

której umieszczona zostanie pompa. W

instalacjach z fontannƒ rozpryskowƒ wierzch

podstawy powinien znajdowaπ si∆ 240 – 330

mm (10-13”) poniÃej poziomu wody.

Przyk¡adowƒ instalacj∆ pokazano na rys. 4.

R gulacja prz p¡ywu

Nat∆Ãenie przep¡ywu reguluje si∆ obracajƒc

pokr∆t¡em (G) umieszczonym przy wylocie

pompy. Zob. rys. 5.

Pompa tylko do fontanny

1. Umie·ciπ pomp∆ przy sadzawce i

przeprowadziπ kabel do sieci.

2. Wybraπ Ãƒdanƒ fontann∆. 2- i 3-

poziomowƒ g¡owic∆ mocuje si∆

bezpo·rednio na trzonie (zob. rys. 6). Trzon

g¡owicy naleÃy nasunƒπ na w∆Ãszƒ rur∆

teleskopowego trzonu (zob. rys. 6).

Umie·ciπ pomp∆ w wybranym miejscu.

Uwaga: sprawdziπ, czy wewn∆trzny trzon

rury teleskopowej nie zosta¡ wsuni∆ty do

rury zewn∆trznej.

3. a). fontanna 3-poziomowa – wyÃszy i

efektowny rozprysk.

b). fontanna 2-poziomowa – wyÃszy i

bardziej skoncentrowany rozprysk.

c). fontanna kielichowa – atrakcyjny i

efektowny „odwrócony kielich“ w kszta¡cie

dzwonu. Wyregulowaπ trzon fontanny na

Ãƒdanƒ wysoko·π i wyregulowaπ kielich

obracajƒc pokr∆t¡em regulatora przy

wylocie pompy oraz wsuwajƒc i wysuwajƒc

kielich wewn∆trzny z g¡ównego korpusu

kielicha.

4. Z¡ƒcze kulowe – patrz rys. 5 (H) -

wpasowane jest w wylot pompy, a

teleskopowy trzon wciska si∆ w jego górnƒ

cz∆·π. W ten sposób moÃna wyregulowaπ

kƒt ustawienia fontanny, ustawiajƒc trzon

w pozycji pionowej.

Pompa tylko do wodospadu

1. Pod¡ƒczyπ odpowiedni odcinek w∆Ãa o

przekroju 12,5 mm do z¡ƒczki. Patrz rys. 5 (I).

2. Przeprowadziπ wƒÃ do wodospadu.

KONSERWACJA

Pompy Cascade firmy Hozelock Cyprio

zaprojektowano w ten sposób, aby wymaga¡y

niewielu prostych zabiegów konserwacyjnych.

Jak we wszystkich pompach tego typu naleÃy

od czasu do czasu oczy·ciπ filtr i pier·cie◊

g¡owicy rozpryskowej fontanny.

PRZED PRZYST√PIENIEM DO ZABIEGÓW

KONSERWACYJNYCH NA E…Y OD¿√CZY∏

WSZYSTKIE URZ√DZENIA W SADZAWCE OD

SIECI I NIE WK¿ADA∏ R√K DO WODY PRZED

WY¿√CZENIEM PR√DU.

G¡owica fontanny

1. PodwaÃyπ g¡owic∆ wk¡adajƒc w szczelin∆

monet∆ i ostroÃnie zdjƒπ.

2. Wyp¡ukaπ w czystej wodzie, ponownie

zmontowaπ.

Filtr siatkowy

1. Wymontowaπ akcesoria z wylotu pompy.

2. Przytrzymujƒc pomp∆ jednƒ r∆kƒ, nacisnƒπ

przycisk (I) na wierzchu pompy i otworzyπ

klatk∆ filtra siatkowego. Zob. rys. 5.

3. Wysunƒπ pomp∆ z zamocowania i

umyπ/wyp¡ukaπ filtr w czystej wodzie.

NaleÃy takÃe oczy·ciπ zawiasy klatki filtra.

4. Zmontowaπ pomp∆.

Wirnik

1. Wyjƒπ filtr, zgodnie z instrukcjƒ powyÃej.

2. Zluzowaπ p¡yt∆ komor∆ pompy, rys. 7 (K)

obracajƒc, aÃ dwa wyst∆py mocujƒce

wysunƒ si∆ z uchwytów na korpusie silnika.

3. OstroÃnie wyjƒπ komor∆ pompy, wysuwajƒc

prostopadle do korpusu silnika.

4. Wyjƒπ wirnik z korpusu silnika. Zob. rys. 7

( ).

5. Umyπ wszystkie cz∆·ci w czystej wodzie.

Nie stosowaπ detergentów, ani

chemicznych ·rodków czyszczƒcych.

6. W¡oÃyπ wirnik na miejsce w korpusie silnika

oraz zamontowaπ komor∆ pompy i filtr.

CA¿OROCZNA KONSERWACJA

POMPY

Zaleca si∆ codziennie sprawdzaπ, czy pompa

dzia¡a prawid¡owo.

Raz w tygodniu – wyjƒπ i oczy·ciπ filtr i

g¡owic∆ rozpryskowƒ zgodnie z instrukcjƒ

konserwacji. Cz∆sto·π czyszczenia zaleÃeπ

b∆dzie od stanu wody w sadzawce.

Raz w roku – ca¡kowicie zdemontowaπ pomp∆,

¡ƒcznie z wirnikiem, zgodnie z instrukcjƒ

konserwacji. Umyπ wszystkie cz∆·ci w czystej,

·wieÃej wodzie. Wymieniπ cz∆·ci zuÃyte lub

uszkodzone.

CZ≈‡CI ZAMIENNE

Po informacje prosimy zwracaπ si∆ do dzia¡u

serwisowego pod numerem infolinii 061 8238

369

3-LETNIA GWARANCJA

HOZELOCK CYPRIO

JeÃeli przed up¡ywem 3 lat od daty zakupu

pompa (z wyjƒtkiem wirnika) przestanie

dzia¡aπ prawid¡owo, producent zleci

nieodp¡atnƒ napraw∆ lub wymian∆ pompy,

chyba Ãe w opinii producenta pompa zosta¡a

uszkodzona lub uÃywana niezgodnie z

przeznaczeniem.

Producent nie ponosi odpowiedzialno·ci za

uszkodzenia spowodowane wypadkiem,

nieprawid¡owƒ instalacjƒ lub niew¡a·ciwym

uÃytkowaniem pompy. Odpowiedzialno·π

ogranicza si∆ do wymiany wadliwej pompy.

Niniejsza gwarancja jest nieprzenoszalna.

Gwarancja nie wp¡ywa na ustawowe prawa

nabywcy.

Aby skorzystaπ z gwarancji naleÃy najpierw

zwróciπ si∆ do dzia¡u serwisowego firmy

VICTUS International Trading, który moÃe

zaÃƒdaπ wys¡ania pompy wraz z dowodem

zakupu na adres podany poniÃej.

USZKODZENIE POMPY SPOWODOWANE

EKP OATACJ√ UR√DZENIA NA SUCHO UB

PODCZAS MROZÓW UNIEWA…NIA

GWARANCJ≈.

WYKRYWANIE USTEREK

UWAGA NA PR√D E EKTRYCZNY! PODCZAS

INSTA OWANIA, NAPRAW, KONSERWACJI

UB PRZENOSZENIA SPRZ≈TU

SADZAWKOWEGO NIE WK¿ADA∏ R√K DO

WODY PRZED OD¿√CZENIEM WSZYSTKICH

URZ√DZE÷ W SADZAWCE OD SIECI

ZASI ANIA.

UWAGA: T≈ CZ≈‡∏ INSTRUKCJI NA E…Y

ZACHOWA∏ NA PRZYSZ¿Y U…YTEK.

S¿ABE NAT≈…ENIE WYP¿YWU Z POMPY

1. Sprawdziπ, czy filtr nie jest

zanieczyszczony.

2. Wƒska rura wylotowa ogranicza wyp¡yw z

pompy.

3. Usunƒπ zanieczyszczenia i wyregulowaπ

nat∆Ãenie przep¡ywu.

Z POMPY NIE WYP¿YWA WODA

1. Sprawdziπ, czy jest dop¡yw prƒdu do

pompy.

2. Sprawdziπ bezpieczniki i

oprzewodowanie.

3. Sprawdziπ, czy wirnik nie jest

zakleszczony, uszkodzony, albo zuÃyty.

4. Sprawdziπ, czy filtr nie jest

zanieczyszczony.

S¿ABY ROZPRYSK Z FONTANNY.

1. Oczy·ciπ g¡owic∆ fontanny (zob. instrukcja

konserwacji).

www.hozelock.com

Num r cz∆·ci

700 N.º

Komora pompy i uszczelkƒ Z13248

Wirnik 3419

Filtr siatkowy Z13225

Zestaw do fontanny 3426

Насос Hozelo k Cypryo Cas ade 700

предназначен только для подводного

использования. Насос не требует

машинного масла или другого смазочного

вещества для смазки и его можно с полной

безопасностью использовать в водоёмах,

содержащих рыб или растения. Мотор

насоса состоит из герметичного статора и

охлаждаемого водой ротора на постоянном

магните. Все электрические части мотора

изолированы от воды.

ВАЖНАЯ НФОРМАЦ Я:

1. ВНИМАНИЕ: ВСЕГДА ОТКЛЮЧАЙТЕ ОТ

СЕТИ ВСЕ УСТАНОВКИ ПЕРЕД ТЕМ,

КАК ПОМЕСТИТЬ СВОИ РУКИ В ВОДУ

ВОДОЁМА ВО ВРЕМЯ УСТАНОВКИ,

ПОЧИНКИ, ОБСЛУЖИВАНИЯ ИЛИ

ИСПОЛЬЗОВАНИЯ ОБОРУДОВАНИЯ.

2. Не используйте питающий

электрокабель для поднятия насоса, т.к.

это может привести к повреждению

последнего. Мы рекомендуем установку

специального шнура для подъёма насоса

при его установке в глубоком водоёме.

См. Рис. 1.

3. Не устанавливайте и не используйте

насос в холодных погодных условиях.

4. Не позволяйте насосу работать всухую.

5. Проверьте, что указанное на насосе

напряжение соответствует сетевому.

6. НЕОБХОДИМО ПОДСОЕДИНИТЬИТЬ

УСТРОЙСТВО НАЧАЛЬНОГО ТОКА НА

10МА ИЛИ 30МА К СЕТИ.

7. НЕ ИСПОЛЬЗУЙТЕ ДАННЫЙ НАСОС БЕЗ

ПРИСОЕДИНЁННОЙ

ФИЛЬТРОВАЛЬНОЙ СЕТКИ.

ИСПОЛЬЗОВАНИЕ НАСОСА БЕЗ

ФИЛЬТРОВАЛЬНОЙ СЕТКИ МОЖЕТ

СДЕЛАТЬ ВАШУ ГАРАНТИЮ

НЕДЕЙСТВИТЕЛЬНОЙ.

Техника безопасности

Устройство не предназначено для

использования людьми (включая детей) с

нарушенными физическими, сенсорными

или умственными способностями, или

отсутствием опыта и знания, если они не

работают под наблюдением или не были

инструктированы относительно

использования устройства лицом,

ответственным за их безопасность. Не

позволяйте детям играть с устройством.

ВН МАН Е:

БЕЗОПАСНОСТЬ

СПОЛЬЗОВАН Я

ЭЛЕКТР ЧЕСК Е

ПОДСОЕД НЕН Я.

1. Насос продаётся в комплекте с 10-

метровым трёхжильным кабелем,

который постоянно подсоединён и

герметично прикреплён к насосу.

Питающий кабель не может быть

заменён. При его повреждении насос

необходимо выбросить.

ВНИМАНИЕ: ЭЛЕКТРИЧЕСКАЯ ВИЛКА,

ПОСТАВЛЯЕМАЯ ВМЕСТЕ С ДАННЫМ

ИЗДЕЛИЕМ, НЕ ЯВЛЯЕТСЯ

ВОДОНЕПРОНИЦАЕМОЙ И

ПОДСОЕДИНЕНИЕ К СЕТИ

НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО

В ПОГОДОУСТОЙЧИВОМ КОЖУХЕ.

Установка насоса должна проводиться в

соответствии с требованиями местного

поставщика электроэнергии, которые

могут включать использование

металлической или пластмассовой

изоляционной трубки для защиты

кабеля.

2. НЕОБХОДИМО ПОДСОЕДИНИТЬИТЬ

УСТРОЙСТВО НАЧАЛЬНОГО ТОКА НА

10МА ИЛИ 30МА К СЕТИ.

3. ВНИМАНИЕ: ДАННЫЙ АППАРАТ

ДОЛЖЕН БЫТЬ ЗАЗЕМЛЁН И

НЕОБХОДИМО, ЧТОБЫ ЕГО

ПОДСОЕДИНЕНИЕ ПРОИЗВОДИЛОСЬ

СОГЛАСНО СЛЕДУЮЩИМ УКАЗАНИЯМ:

Коричневый провод - под

напряжением

Синий - нейтральный

Зелёный/Жёлтый - земля

КОРИЧНЕВЫЙ провод нужно подключать к

клемме ПОД НАПРЯЖЕНИЕМ, которая

может быть помечена буквой “L” или же

покрашена в коричневый или красный

цвет.

СИНИЙ провод нужно подключать к

НЕЙТРАЛЬНОЙ клемме, которая может

быть помечена буквой “N” или же

покрашена в синий или чёрный цвет.

ЗЕЛЁНЫЙ/ЖЁЛТЫЙ провод нужно

подключать к клемме ЗАЗЕМЛЕНИЯ,

которая может быть помечена буквой “E”

или же покрашена в зелёный или

жёлтый/зелёный цвет.

4. Если требуется удлинительный кабель,

его нужно присоединять к концу

насосного кабеля при помощи

погодоустойчивого кабельного

соединителя. Соединение необходимо

расположить в погодоустойчивом кожухе.

Удлинительный кабель должен быть

трёхжильным 0,75-миллиметровым

полихлороприновым кабелем с

резиновой изоляцией (см. HO5 RN-F),

постоянно подсоединённым к сети с

предохранителем на 3 или 5 ампер.

5. Насосный кабель (и удлинительный

кабель) необходимо размещать таким

образом, чтобы предохранять их от

повреждений, особенно там, где

существует вероятность контакта с

садовым оборудованием

(газонокосилками, садовыми вилами и

т.п), детьми или домашними животными.

6. ПРИ ВОЗНИКНОВЕНИИ ВОПРОСОВ О

ПОДСОЕДИНЕНИИ НАСОСА К СЕТИ,

ПРОКОНСУЛЬТИРУЙТЕСЬ С

КВАЛИФИЦИРОВАННЫМ ЭЛЕКТРИКОМ

ИЛИ ЖЕ С МЕСТНЫМ ПОСТАВЩИКОМ

ЭЛЕКТРОЭНЕРГИИ.

СБОРКА

ПР НАДЛЕЖНОСТЕЙ

Сборка выдвижной трубки.

Возьмите наружный телескопический

стержень ‘A’ и вставьте в него внутренний

стержень ‘B’, как показано на рисунке (См.

Рис. 2).

Куполообразный фонтан

1. Присоедините поддержку купола (D) к

основному корпусу купола (E) и

полностью вдвиньте её.

2. Расположите купол (F) на корпусе и

нажмите для установки. См. Рис. 3.

УСТАНОВКА НАСОСА

Положение

Соорудите прочную горизонтальную

платформу, на которой будет располагаться

насос. При использовании струевых

фонтанов, верхняя часть платформы

должна находиться 240-330мм ниже уровня

воды.

При использовании куполообразных

фонтанов, верхняя часть платформы

должна находиться 100мм ниже уровня

воды.

Типичная установка показана на Рис. 4.

Управление струёй

Струю из насоса можно контролировать

вращением колёсика регулятора струи (G),

расположенного около водоотвода насоса.

См. Рис 5.

олько для фонтана.

1. Разместите фонтан рядом с водоёмом и

направьте кабель обратно к точке

сетевого питания.

2. Выберите желаемую фонтанную насадку.

2-х и 3-х ярусные фонтанные насадки

просто прикрепляются к трубке фонтана

(см. Рис. 6). Трубка фонтана

натягивается на более тонкую трубчатую

секцию телескопической фонтанной

насадки (см. Рис. 6). После этого

разместите насос в желаемом месте.

Внимание: проверьте, что внутренняя

трубка раздвижной трубки не вдвинута

внутрь наружной трубки.

3. а) 3-х ярусный фонтан - создаёт более

высокую и привлекательную струю.

б) 2-х ярусный фонтан - создаёт более

высокую и узкую струю.

в) Куполообразный фонтан - создаёт

декоративный водяной купол.

Отрегулируйте выдвижную трубку до

нужной высоты и отрегулируйте купол

вращением регулятора струи, а также

выдвижением и вдвижением внутреннего

купола.

4. Шаровое шарнирное соединение (См.

Рис. 5 (H) надевается на выпускной

патрубок насоса, а сверху вставляется

телескопический стержень. В

дальнейшем он может использоваться с

целью регулировки угла

распрыскивателя и придания ему

вертикального положения.

Только для водопада.

1. Прикрепите шланг необходимой длины

диаметром 12,5 мм непосредственно к

его переходнику (См. Рис. 5(I).

2. Направьте шланг назад к водопаду.

ОБСЛУЖ ВАН Е

Ассортимент насосов Cyprio производства

компании Hozelo k был разработан с целью

обеспечения быстрого и лёгкого

технического обслуживания. Как и в случае

со всеми другими насосами такого типа,

иногда необходимо чистить

фильтровальную сетку и форсунку

фонтанной насадки этих насосов.

ВСЕГДА ОТКЛЮЧАЙТЕ ОТ СЕТИ ВСЕ

УСТАНОВКИ ПЕРЕД ТЕМ, КАК

ПОМЕСТИТЬ СВОИ РУКИ В ВОДУ

ВОДОЁМА ИЛИ ПРИ НАЧАЛЕ

ОБСЛУЖИВАНИЯ НАСОСА.

Фонтанная насадка

1. При помощи монеты или чего-либо

подобного осторожно отвинтите

фонтанную насадку.

2. Промойте чистой водой и соберите

заново.

Фильтр

1. Снимите принадлежности с водоотвода

насоса.

2. Придерживая насос одной рукой,

нажмите кнопку (J) на его верхней части

и откройте решётку фильтра. См. Рис. 5.

3. Выдвиньте насос с его места и промойте

и прополощите решётку фильтра чистой

водой. Также необходимо промыть петли

решётки фильтра.

4. Заново соберите насос.

Ротор

. Снимите сетчатый фильтр по описанному

выше методу.

2. Открутите переднюю пластину (см. Рис.

7 (K) до тех пор, пока два удерживающих

язычка не выйдут из проушин на корпусе

мотора.

3. Осторожно потяните на себя переднюю

пластину, отсоединяя её от корпуса

мотора.

4. Вытащите ротор из корпуса мотора. См.

Рис. 7 (L).

5. Промойте все компоненты в чистой воде.

Не пользуйтесь бытовыми и другими

химическими моющими средствами.

6. Вставьте ротор в корпус мотора и заново

присоедините насосную камеру и

сетчатый фильтр.

КРУГЛОГОД ЧНЫЙ УХОД

ЗА НАСОСОМ

Для того, чтобы убедиться в

удовлетворительной работе насоса, следует

производить краткие ежедневные

проверки.

Раз в неделю - снимайте и промывайте

сетчатый фильтр и фонтанную насадку в

соответствии с инструкциями по уходу за

ними. В зависимости от состояния воды, их

чистка может требоваться более часто.

Раз в год - полностью разбирайте насос,

включая ротор, в соответствии с

инструкциями по обслуживанию и

промывайте все компоненты чистой

пресной водой. Заменяйте все изношенные

и неисправные части.

ЗАПАСНЫЕ ЧАСТ

Позвоните в отдел помощи покупателям по

телефону 095 118 6810

ТРЁХЛЕТНЯЯ ГАРАНТ Я

НАСОСОВ CYPRIO

ПРО ЗВОДСТВА

КОМПАН HOZELOCK

В случае, если данный насос, за

исключением его ротора, становится

неисправным в течение 3 лет со дня

приобретения, он будет починен или

заменён по нашему выбору бесплатно, за

исключением тех случаев когда, по нашему

мнению, его неправильно использовали или

умышленно повредили.

Не принимается ответственность за

поломки вследствие несчастных случаев, а

также неправильной установки или

эксплуатации. Ответственность

ограниченна в случае замены неисправного

насоса. Эта гарантия не может быть

передаваема на другие изделия. Она не

затрагивает Ваших прав потребителя.

Для того, чтобы воспользоваться данной

гарантией, сначала свяжитесь с отделом

обслуживания покупателей компании

Hozelo k Cyprio, который может запросить

отсылку неисправного насоса вместе с

доказательством его приобретения по

нижеприведённому адресу.

ПОЛОМКИ, ВЫЗВАННЫЕ РАБОТОЙ

НАСОСА ВСУХУЮ ИЛИ ЖЕ В УСЛОВИЯХ

МОРОЗА, АННУЛИРУЮТ ГАРАНТИЮ.

НАХОЖДЕН Е

НЕПОЛАДОК

ВНИМАНИЕ: ВСЕГДА ОТКЛЮЧАЙТЕ ОТ

СЕТИ ВСЕ УСТАНОВКИ ПЕРЕД ТЕМ, КАК

ПОМЕСТИТЬ СВОИ РУКИ В ВОДУ

ВОДОЁМА ВО ВРЕМЯ УСТАНОВКИ,

ПОЧИНКИ, ОБСЛУЖИВАНИЯ ИЛИ

ИСПОЛЬЗОВАНИЯ ОБОРУДОВАНИЯ.

ВАЖНАЯ ИНФОРМАЦИЯ -

ПОЖАЛУЙСТА, СОХРАНИТЕ

НИЗКИЙ НАПОР СТРУИ ИЗ НАСОСА

1. Убедитесь в том, что сетчатый фильтр

чист.

2. Трубка водоотвода маленького

диаметра снижает напор струи.

3. Прочистите все засорения и

отрегулируйте управление напором струи.

ОТСУТСТВИЕ СТРУИ ИЗ НАСОСА

. Проверьте, что источник питания

работает.

2. Проверьте проводку и предохранитель.

3. Проверьте ротор на предмет заедания,

повреждений и признаков износа.

4. Убедитесь в том, что сетчатый фильтр

чист.

НЕЭФФЕКТИВНЫЙ ФОНТАН

1. Прочистите фонтанную насадку (см.

инструкцию по обслуживанию).

www.hozelock.com

Номер изделия

700 N.º

Камера и уплотнение насоса Z13248

Роторный агрегат 3419

Сетчатый фильтр Z13225

фонтан 3426

Other manuals for Cascade 700

This manual suits for next models

Table of contents

Languages:

Other Hozelock Cyprio Water Pump manuals

Hozelock Cyprio

Hozelock Cyprio Aquaforce 6000 User manual

Hozelock Cyprio

Hozelock Cyprio 2700 User manual

Hozelock Cyprio

Hozelock Cyprio Cascade 1500 User manual

Hozelock Cyprio

Hozelock Cyprio 3538 User manual

Hozelock Cyprio

Hozelock Cyprio 3537 User manual

Hozelock Cyprio

Hozelock Cyprio EASYCLEAR 3000LV User manual

Hozelock Cyprio

Hozelock Cyprio EasyClear 6000LV User manual

Hozelock Cyprio

Hozelock Cyprio EasyClear 9000 User manual

Hozelock Cyprio

Hozelock Cyprio 3003 User manual

Popular Water Pump manuals by other brands

Onninen

Onninen ONNLINE 6 Series Original instructions

haupa

haupa 21 63 54 instruction manual

Roughneck

Roughneck 37906 owner's manual

Danfoss

Danfoss ASV-PV DN 15 installation guide

Gude

Gude GP 18-0 Translation of the original instructions

ITT

ITT Goulds Pumps JC Additional Installation, Operation and Maintenance Instructions

ProMinent

ProMinent DULCO flex Control-DFYa operating instructions

Ruris

Ruris MP40 manual

Honeywell

Honeywell PC3F2699IUF00 Specification data

Doheny's

Doheny's 2716 Installation, operation & parts

Ferro

Ferro GPD Series Installation and operation manual

Graco

Graco Dyna-Star 77X000 instructions

Asada

Asada 1.5CFM-BL instruction manual

Sundyne

Sundyne LMV-803Lr Installation, operation & maintenance manual

Crane

Crane DEMING 3112 Series Installation, operation & maintenance manual

Meec tools

Meec tools 018-291 operating instructions

Graco

Graco 232200 Instructions-parts list

Pentair

Pentair SHURFLO 3200 Installation, operation and repair manual

Hozelock Cyprio Cascade 700 User manual

Popular Water Pump manuals by other brands
