HQ Power VDP250SC6/3 User manual

VDP250SC6/3
DJ SCAN 250W MSD - 6 DMX CHANNELS (NEXUS 250)
DJ SCAN 250W MSD - 6 DMX-KANALEN (NEXUS 250)
DJ SCAN 250W MSD - 6 CANAUX DMX (NEXUS 250)
DJ SCAN 250W MSD - 6 CANALES DMX (NEXUS 250)
DJ SCAN 250W MSD - 6 DMX-KANÄLE (NEXUS 250)
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D’EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG

VDP250SC6/3_v3 HQPOWER™
2
ENGLISH
1. Introduction
To all residents of the European Union
Important environmental information about this product

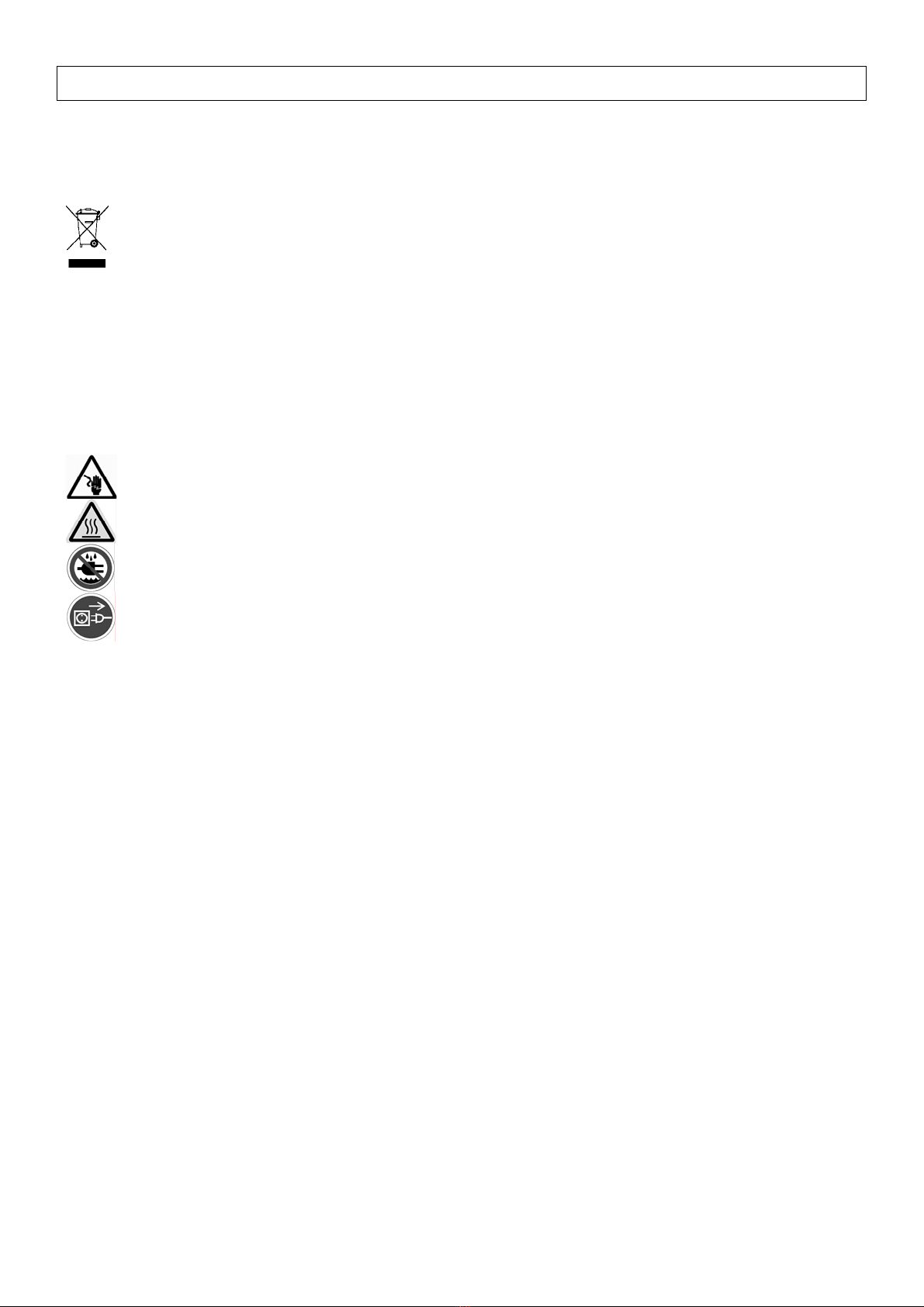

This symbol on the device or the package indicates that disposal of the device after its
lifecycle could harm the environment. Do not dispose of the unit (or batteries) as unsorted
municipal waste; it should be taken to a specialized company for recycling. This device
should be returned to your distributor or to a local recycling service. Respect the local
environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing HQPOWER™! The VDP250SC6/3 is a 6-channel scanner with a 250W MSD
lamp. Please read the manual thoroughly before bringing this device into service. If the device was
damaged in transit, don't install or use it and contact your dealer.
2. Safety Instructions
•Damage caused by disregard of certain guidelines in this manual is not covered by the warranty
and the dealer will not accept responsibility for any ensuing defects or problems.
•A qualified technician should install and service this device.
•Do not switch the device on immediately after it has been exposed to changes in temperature.
Protect the device against damage by leaving it switched off until it has reached room
temperature.
•This device falls under protection class I. It is therefore essential that the device be earthed. Have
a qualified person carry out the electric connection.
•Make sure that the available voltage does not exceed the voltage stated in the specifications of
this manual.
•Do not crimp the power cord and protect it against damage. Have an authorised dealer replace it
if necessary.
•Disconnect the device from the mains to clean it or when it is not in use. Handle the power cord
by the plug only.
•Do not look directly at the light source as sensitive people may go into epileptic seizure if they do.
•Keep the device away from splashing and dripping liquids. Never put objects filled with liquid on
top of the device.
•Note that damage caused by user modifications to the device is not covered by the warranty.
•Lamps and mechanical wear are not covered by warranty.
•Keep the device away from children and unauthorised users.
3. General Guidelines
•This device is designed for professional use on stage, in discos, theatres, etc. The VDP250SC6/3
should only be used indoors and connected to an alternating current of max. 230VAC~50Hz.
•Lighting effects are not designed for permanent operation: regular operation breaks will prolong
their lives.
•Do not shake the device. Avoid brute force when installing or operating the device.
•Select a location where the device is protected against extreme heat (see “Technical
Specifications”), dust and moisture. Respect a minimum distance of 0.5m between the device’s
light output and any illuminated surface.
•Use an appropriate safety cable to fix the device (e.g. VDLSC8).
Be very careful during the installation: touching live wires can cause life-threatening
electroshocks.
Do not touch the device during operation as the housing heats up.
Keep this device away from rain and moisture.
Unplug the mains lead before opening the housing.

VDP250SC6/3_v3 HQPOWER™
3
•Familiarise yourself with the functions of the device before actually using it. Do not allow
operation by unqualified people. Any damage that may occur will most probably be due to
unprofessional use of the device.
•Use the original packaging if the device is to be transported.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. All other uses may lead to short circuits, burns,
electroshocks, crash, etc. Using the device in an unauthorised way will void the warranty.
4. Installation
a) Lamps
•Only fit or replace a lamp when the device is unplugged from the mains.
•Let a lamp cool down before replacing it as the temperature of a lamp can reach 700°C during
operation.
•When handling an MSD lamp, do not touch it with your bare hands. Use a cloth to insert or
remove it.
•Do not install lamps with a higher wattage than what this device was designed for.
•Replace any deformed or damaged lamp with a lamp of the same type (see “Technical
Specifications”):
Remove the bottom cover by unscrewing the 2 screws on both sides using an appropriate
screwdriver.
Remove the lamp holder by unscrewing screws A and B. Adjust the lamp holder by fine-tuning the 3
screws marked 1, 2 and 3 to get maximum light output.
There is only one way to install the lamp. Carefully insert the lamp into the socket. Gently slide the
lamp holder back into place and fasten the screws. Close the bottom cover.
Remark: Do not use the device when the cover is open.

VDP250SC6/3_v3 HQPOWER™
4
b) Fuse
•Only fit or replace a fuse when the device is unplugged from the mains.
•If the lamp burns out, chances are you will need to replace the fuse as well.
•Replace a blown fuse with a fuse of the same type and rating (see “Technical Specifications”):
1. Remove the fuse holder below the power socket at the back of the device.
2. Remove the old fuse and install a new one.
3. Replace the fuse holder.
c) Mounting the Device
•Have the device installed by a qualified person, respecting EN 60598-2-17 and all other applicable
norms.
•The carrying construction must be able to support 10 times the weight of the device for 1 hour
without deforming.
•The installation must always be secured with a secondary attachment e.g. a safety cable.
•Never stand directly below the device when it is being mounted, removed or serviced. Have a
qualified technician check the device once a year and once before you bring it into service.
•Install the device in a location with few passers-by that is inaccessible to unauthorised persons.
•Overhead mounting requires extensive experience: calculating workload limits, determining the
installation material to be used… Have the material and the device itself checked regularly. Do not
attempt to install the device yourself if you lack these qualifications as improper installation may
result in injuries.
•Adjust the desired inclination angle via the mounting bracket and tighten the bracket screws.
•Make sure there is no flammable material within a 0.5m radius of the device.
•Have a qualified electrician carry out the electric connection.
•Connect the device to the mains with the power plug. Do not connect it to a dimming pack.
•The installation has to be approved by an expert before the device is taken into service.
5. Use
a. Detailed DMX Values per Channel
Channel Description From To Function
1 Pan 0 255
2 Tilt 0 255
3 Colour wheel
0 2 White
3 16 Magenta
17 34 Green
35 53 Cyan
54 71 Pink
72 90 Yellow
91 109 Red
110 125 Blue
126 191 Forward rotation from slow to fast
192 255 Backwards rotation from slow to fast
4 Gobo
0 15 Open
16 31 Gobo 1
32 47 Gobo 2
48 63 Gobo 3
64 79 Gobo 4
80 95 Gobo 5
96 111 Gobo 6
112 127 Gobo 7
128 192 Forward rotation from slow to fast
192 255 Backwards rotation from slow to fast
5 Gobo rotation
1 135 Forwards gobo rotation from slow to fast
136 255 Backwards gobo rotation from slow to fast

VDP250SC6/3_v3 HQPOWER™
5
Channel Description From To Function
6 Dimmer / Strobe
0 139 Dimmer from 0 to 100%
140 249 Strobe function from slow to fast
250 255 Open
b. DMX512 Connections
Connect the provided XLR cable to the female 3-pin XLR output of your controller and the other side
to the male 3-pin XLR input of the VDP250SC6/3. Multiple VDP250SC6/3s can be linked through
serial linking. The linking cable should be a two-core screened cable with XLR input and output
connectors.
c. DMX512 Chain with Termination
A DMX terminator is recommended for installations where the DMX cable has
to run a long distance or is in an electrically noisy environment (e.g. discos).
The terminator prevents corruption of the digital control signal by electrical
noise. The DMX terminator is simply an XLR plug with a 120Ωresistor
between pins 2 and 3, which is then plugged into the XLR output socket of the
last device in the chain.
Please see illustrations to the left.
d. Projector DMX Start Address Selection
All DMX-controlled devices need a digital start address so that the correct device responds to the
signals. This digital start address is the channel number from which the device starts to “listen” to
the DMX controller. Enter the correct number and read it from the display located on the base of the
VDP250SC6/3.
You can use the same starting address for a whole group of devices or enter an individual one for
every device.
When all devices have the same address, all the units will “listen” to the control signal on one
particular channel. In other words: changing the settings of one channel will affect all devices
simultaneously. If you set different addresses, each device will “listen” to a separate channel
number. Changing the settings of one channel will only affect the device in question.
In the case of the 6-channel VDP250SC6/3, you will have to set the start address of the first unit
to 1, the second unit to 7 (1 + 6), the third to 13 (7 + 6), and so on.
e. Function Selection
Use the display to control the several functions of the scanner. See table below:
d 001: DMX mode S S1S: Slave mode / slave 1
n n1n: Master mode / sound control S S2S: Slave mode / slave 2
n n2n: Master mode / slow S S3S: Slave mode / slave 3
n n3n: Master mode / stand-by S S4S: Slave mode / slave 4
f. Footswitch
Connect the optional foot switch (order code VDLFS) by inserting its plug into the input of the
scanner.

VDP250SC6/3_v3 HQPOWER™
6
6. Cleaning and Maintenance
1. All screws should be tightened and free of corrosion.
2. The housing, visible parts, mounting supports and the installation location (e.g. ceiling,
suspension, trussing) should not be deformed, modified or tampered with e.g. do not drill extra
holes in mounting supports, do not change the location of the connections.
3. Moving mechanic parts must not show any signs of wear and tear.
4. The electric power supply cables must not show any damage. Have a qualified technician
maintain the device.
5. Disconnect the device from the mains prior to maintenance activities.
6. Wipe the device regularly with a moist, lint-free cloth. Do not use alcohol or solvents.
7. There are no user-serviceable parts apart from the lamp and the fuse.
8. Contact your dealer for spare parts if necessary.
WARNING
THIS FIXTURE NEEDS PERIODICAL MAINTENANCE. DUST INSIDE THE UNIT MUST BE
REMOVED. VENTILATION HOLES MUST BE KEPT CLEAN. REPLACE THE LAMP BEFORE ITS
END OF LIFE. CONSULT LAMP MANUFACTURER. INSPECT ABOVE POINTS BEFORE EACH
OPERATION. NOT RESPECTING THESE WARNINGS MAY RESULT IN OVERHEAT OR FIRE
AND WARRANTY WILL VOID. READ THE MANUAL FOR ADDITIONAL SAFETY INFORMATION
BEFORE USE.
7. Technical Specifications
Power Supply max. 230VAC~50Hz
Power Consumption max. 300W
Lamp 1 x 250/2 MSD (order code LAMP250MSD/2SYL
(Sylvania®, not incl.), LAMP250MSD/2PH (Philips®, not
incl.) or LAMP250MSD/2 (low-cost, not incl.))
Fuse F5A, 250VAC (5 x 20mm) (order code FF5N)
Dimensions 665 x 260 x 290mm
Total Weight 11kg
Max. Ambient Temperature 45°C
Max. Housing Temperature 90°C
Use this device with original accessories only. Velleman Components nv cannot be held
responsible in the event of damage or injury resulted from (incorrect) use of this device.
For more info concerning this product, please visit our website www.hqpower.com. The
information in this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
This manual is copyrighted. The copyright to this manual is owned by Velleman Components
nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or
reduced to any electronic medium or otherwise without the prior written consent of the copyright
holder.

VDP250SC6/3_v3 HQPOWER™
7
NEDERLANDS
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en
eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! De VDP250SC6/3 is een 6-kanaals scanner met een 250 W MSD-lamp.
Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd
tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding
en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier
rechtstreeks verband mee houden.
•Laat dit toestel installeren en onderhouden door een geschoolde technicus.
•Om beschadiging te vermijden, zet u het toestel best niet aan onmiddellijk nadat het werd
blootgesteld aan temperatuurschommelingen. Wacht tot het toestel op kamertemperatuur
gekomen is.
•Dit toestel valt onder beschermingsklasse I, wat wil zeggen dat het toestel geaard moet zijn. Een
geschoolde technicus moet de elektrische aansluiting verzorgen.
•De beschikbare netspanning mag niet hoger zijn dan de spanning in de specificaties achteraan de
handleiding.
•De voedingskabel mag niet omgeplooid of beschadigd zijn. Laat uw dealer zo nodig een nieuwe
kabel plaatsen.
•Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u
het niet gebruikt.
•Kijk niet rechtstreeks in de lichtbron. De lichtbron kan bij gevoelige mensen leiden tot een aanval
van epilepsie.
•Houd dit toestel uit de buurt van opspattende en druppelende vloeistoffen. Plaats geen objecten
gevuld met vloeistof op het toestel.
•Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de
garantie.
•De lamp en mechanische schade vallen niet onder de garantie.
•Houd dit toestel uit de buurt van kinderen en onbevoegden.
3. Algemene richtlijnen
•Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, enz. U mag dit toestel
enkel binnenshuis gebruiken en aansluiten op een wisselspanning van maximum 230 VAC~50 Hz.
•Lichteffecten zijn niet ontworpen voor continue werking: regelmatige onderbrekingen doen ze
langer meegaan.
•Schud het toestel niet dooreen. Vermijd brute kracht tijdens de installatie en de bediening van dit
toestel.
Wees voorzichtig bij de installatie: raak geen kabels aan die onder stroom staan om dodelijke
elektroshocks te vermijden.
Raak het toestel niet aan wanneer het in gebruik is: de behuizing wordt warm.
Bescherm dit toestel tegen regen en vochtigheid.
Verzeker u ervan dat het toestel niet aangesloten is op een stroombron alvorens het
te openen.

VDP250SC6/3_v3 HQPOWER™
8
•Installeer het toestel weg van extreme temperaturen (zie ‘Technische specificaties’),
vochtigheid en stof. Zorg voor een minimumafstand van 0,5 m tussen de lichtuitgang van het
toestel en het belichte oppervlak.
•Maak het toestel vast met een geschikte veiligheidskabel (bv. VDLSC8).
•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Ongeschoolde personen
mogen dit toestel niet gebruiken. Meestal is beschadiging het gevolg van onprofessioneel gebruik.
•Gebruik de oorspronkelijke verpakking wanneer u het toestel vervoert.
•Om veiligheidsredenen mag de gebruiker geen wijzigingen aanbrengen aan het toestel.
•Gebruik het toestel enkel waarvoor het gemaakt is. Andere toepassingen kunnen leiden tot
kortsluitingen, brandwonden, elektrische schokken, enz. Bij onoordeelkundig gebruik vervalt de
garantie.
4. Installatie
a) Lampen
•Plaats of vervang een lamp enkel wanneer het toestel niet is aangesloten op het lichtnet.
•Laat een lamp afkoelen voor u ze vervangt: de bedrijfstemperatuur van een lamp ligt rond de
700°C.
•Raak een halogeenlamp niet aan met uw blote handen. Gebruik een doek om een halogeenlamp
te vervangen.
•Plaats geen lampen met een te hoog wattage. Deze worden warmer dan die waarop dit toestel is
voorzien.
•Vervang een vervormde of beschadigde lamp door een lamp van hetzelfde type (zie ‘Technische
specificaties’). Ga als volgt te werk:
Schroef de twee schroeven aan beide zijden los met behulp van een gepaste schroevendraaier en
verwijder het onderste deksel.
Ontspan schroeven A en B en verwijder de lamphouder. Regel de lamp bij door de 3 schroeven 1, 2
en 3 fijn in te stellen zodat u een maximale lichtsterkte verkrijgt.
Er is maar één enkele manier om de lamp in de fitting te plaatsen. Plaats de lamp voorzichtig in de
fitting. Glijd de houder langzaam op zijn plaats en span de twee schroeven aan.
Opmerking: Stel het toestel niet in werking wanneer het deksel eraf is.

VDP250SC6/3_v3 HQPOWER™
9
b) Zekering
•U mag een zekering enkel plaatsen of vervangen wanneer het toestel niet is aangesloten op het
lichtnet.
•Als de lamp springt, is het heel goed mogelijk dat de zekering ook moet worden vervangen.
•Vervang een gesprongen zekering door een zekering van hetzelfde type en met dezelfde
specificaties (zie ‘Technische specificaties’). Ga als volgt te werk:
1. Verwijder de zekeringhouder onder de voedingsaansluiting achteraan het toestel.
2. Verwijder de oude zekering en breng de nieuwe in.
3. Plaats de zekeringhouder weer in de behuizing.
c) Het toestel monteren
•Laat een geschoolde technicus dit toestel installeren conform EN 60598-2-17 en andere
toepasselijke normen.
•De constructie waaraan het toestel wordt bevestigd, moet gedurende 1 uur 10 x het gewicht van
dit toestel kunnen dragen zonder te vervormen.
•Maak het toestel ook vast met een veiligheidskabel.
•Sta nooit recht onder het toestel wanneer u het monteert, verwijdert of schoonveegt. Laat het
toestel controleren door een geschoolde technicus voor u het in gebruik neemt en laat het 1 x per
jaar volledig nakijken.
•Installeer dit toestel op een plaats waar niemand langs moet lopen, kan neerzitten of het toestel
kan aanraken.
•Een degelijke praktijkervaring is vereist voor de plaatsing van dit toestel. U moet de maximumbelasting
van de draagconstructie kunnen berekenen, weten welk constructiemateriaal u kunt gebruiken en u
moet het gebruikte materiaal en het toestel af en toe laten nakijken. Monteer het toestel niet zelf indien
u er geen ervaring mee heeft. Een slechte montage kan leiden tot verwondingen.
•Regel de gewenste invalshoek door middel van de montagebeugel en draai de regelschroeven stevig aan.
•Verwijder alle brandbaar materiaal in een straal van 0,5 m rond het toestel.
•Een geschoolde elektricien moet het toestel aansluiten.
•Sluit het toestel via de stekker aan op het lichtnet. Sluit het niet aan op een dimmerpack.
•De installatie moet voor het eerste gebruik gekeurd worden door een expert.
5. Gebruik
a. Gedetailleerde DMX-waarden per kanaal
Kanaal Omschrijving Van Tot Functie
1 Pan 0 255
2 Tilt 0 255
3 Kleurenwiel
0 2 Wit
3 16 Magenta
17 34 Groen
35 53 Cyaan
54 71 Roze
72 90 Geel
91 109 Rood
110 125 Blauw
126 191 Voorwaartse rotatie van traag naar snel
192 255 Achterwaartse rotatie van traag naar snel
4 Gobo
0 15 Open
16 31 Gobo 1
32 47 Gobo 2
48 63 Gobo 3
64 79 Gobo 4
80 95 Gobo 5
96 111 Gobo 6
112 127 Gobo 7
128 192 Voorwaartse rotatie van traag naar snel
192 255 Achterwaartse rotatie van traag naar snel

VDP250SC6/3_v3 HQPOWER™
10
Kanaal Omschrijving Van Tot Functie
5 Goborotatie
1 135 Voorwaartse goborotatie van traag naar snel
136 255 Achterwaartse goborotatie van traag naar snel
6 Dimmer/stroboscoop
0 139 Dimmer van 0 tot 100 %
140 249 Stroboscoop van traag naar snel
250 255 Open
b. DMX512-aansluiting
Sluit de meegeleverde XLR-kabel aan de vrouwelijke 3-pin XLR-uitgang van de controller en de
andere kant van de mannelijke 3-pin XLR-ingang van de VDP250SC6/3. U kunt verscheidene
VDP250SC6/3’s aan elkaar koppelen met behulp van een seriële koppeling. Gebruik daarvoor een
2-aderige afgeschermde kabel met XLR ingang- en uitgangsaansluitingen.
c. DMX512-keten met eindweerstand
Een DMX eindweerstand is aanbevolen als de DMX-kabel vrij lang is of wordt
gebruikt in een omgeving met veel elektrische ruis (bv. een discotheek). De
eindweerstand voorkomt corruptie van het digitale controlesignaal door
elektrische ruis. De DMX eindweerstand is niets meer dan een XLR-stekker
met een weerstand van 120Ωvan pin 2 naar 3. Deze XLR-stekker wordt dan
aangesloten op de XLR-uitgang van het laatste toestel in de reeks. Zie de
illustraties links.
d. Startadres van de scanner
Alle DMX-gestuurde toestellen hebben een digitaal startadres nodig, zodat het juiste toestel reageert
op de signalen. Dit digitale startadres is het kanaalnummer van waarop het toestel “luistert” naar
het signaal van de DMX controller. Geef het correcte nummer in en lees het af op de display
onderaan uw VDP250SC6/3.
U kunt één enkel startadres gebruiken voor een groep toestellen of u kunt per toestel een nieuw
startadres ingeven.
Wanneer u één enkel startadres instelt, zullen alle toestellen ‘luisteren’ naar hetzelfde kanaal. Met
andere woorden: wanneer u de instellingen voor 1 kanaal verandert, zullen alle toestellen er tegelijk
op reageren.
Wanneer u verschillende adressen instelt, dan luistert elk toestel naar een ander kanaal. Met andere
woorden: wanneer u de instellingen van een kanaal verandert, zal enkel het toestel op dat kanaal
reageren.
In het geval van de 6-kanaals VDP250SC6/3, zult u het startadres van het eerste toestel op 1
moeten instellen, van het tweede toestel op 7 (1 + 6), van het derde op 13 (7 + 6) enz.
e. Selecteren van de functie
Gebruik de display om de verscheidene functies van de scanner te selecteren. Zie tabel hieronder:
d 001: DMX-modus S S1S: Slavemodus / slave 1
n n1n: Mastermodus / muzieksturing S S2S: Slavemodus / slave 2
n n2n: Mastermodus / traag S S3S: Slavemodus / slave 3
n n3n: Mastermodus / stand-byS S4S: Slavemodus / slave 4
f. Voetschakelaar
Sluit de optionele voetschakelaar (ordercode VDLFS) aan via de plug en de ingang op de scanner.

VDP250SC6/3_v3 HQPOWER™
11
6. Reiniging en onderhoud
1. Alle gebruikte schroeven moeten goed zijn aangespannen en mogen geen sporen van roest
vertonen.
2. De behuizing, de lenzen, de montagebeugels en de montageplaats (bv. het plafond of het
gebinte) mogen niet vervormd zijn of aangepast worden (geen extra gaten in montagebeugels,
aansluitingen niet verplaatsen etc.)
3. Mechanisch bewegende delen mogen geen sporen van slijtage vertonen en mogen niet
onregelmatig bewegen.
4. De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een
geschoolde technicus.
5. Ontkoppel het toestel van het lichtnet voor u aan onderhoudswerkzaamheden begint.
6. Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of
solvent.
7. De gebruiker mag geen onderdelen vervangen uitgenomen de lamp en de zekering.
8. Bestel eventuele reserveonderdelen bij uw dealer.
WAARSCHUWING
REINIG DIT TOESTEL REGELMATIG. VERWIJDER ALLE STOF BINNENIN HET TOESTEL EN
HOUD DE VENTILATIEOPENINGEN SCHOON. VERVANG DE LAMP VOOR HET EINDE VAN
HAAR LEVENSDUUR. RAADPLEEG DE FABRIKANT VAN DE LAMP. LEEF BOVENSTAANDE
VEILIGHEIDSINSTRUCTIES NA VOOR ELK GEBRUIK. NALATIG ONDERHOUD KAN LEIDEN
TOT OVERVERHITTING VAN HET TOESTEL EN BRAND. IN DIT GEVAL VERVALT DE
GARANTIE. LEES DE HANDLEIDING VOOR MEER INFORMATIE OVER DE
VEILIGHEIDSINSTRUCTIES.
7. Technische specificaties
Voeding max. 230 VAC~50 Hz
Verbruik max. 300 W
Lamp 1 x 250/2 MSD (ordercode LAMP250MSD/2SYL (Sylvania®,
niet meegelev.), LAMP250MSD/2PH (Philips®, niet
meegelev.) of LAMP250MSD/2 (generisch, niet meegelev.))
Zekering F5A, 250 VAC (5 x 20 mm) (ordercode FF5N)
Afmetingen 665 x 260 x 290 mm
Gewicht 11 kg
Max. omgevingstemperatuur 45°C
Max. temperatuur behuizing 90°C
Gebruik dit toestel enkel met originele accessoires. Velleman Components nv is niet
aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer
informatie over dit product, zie www.hqpower.com. De informatie in deze handleiding kan
te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
© AUTEURSRECHT
Velleman Components nv heeft het auteursrecht voor deze handleiding.
Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten
ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch
medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

VDP250SC6/3_v3 HQPOWER™
12
FRANÇAIS
1.Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de
vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et
des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une
déchèterie traitera l’appareil en question. Renvoyer les équipements usagés à votre
fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation
locale relative à la protection de l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Le VDP250SC6/3 est un projecteur scanneur 6 canaux à
ampoule MSD de 250 W. Lire la présente notice attentivement avant la mise en service de l’appareil.
Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
2.Prescriptions de sécurité
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette
notice et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en
résultent.
•Confier l’installation et l’entretien à un personnel qualifié.
•Ne pas brancher l’appareil après exposition à des variations de température. Afin d’éviter des
dommages, attendre jusqu’à ce que l’appareil ait atteint la température ambiante avant de
l’utiliser.
•Cet appareil ressort à la classe de protection I, ce qui implique que l’appareil doit être mis à la
terre. Un technicien qualifié doit établir la connexion électrique.
•La tension réseau ne peut pas dépasser la tension mentionnée dans les spécifications à la fin de
cette notice.
•Le câble d’alimentation ne peut pas être replissé ou endommagé. Demander à votre revendeur de
renouveler le câble d’alimentation si nécessaire.
•Débrancher l’appareil s’il n’est pas utilisé ou pour le nettoyer. Tirer la fiche pour débrancher l'appareil ;
non pas le câble.
•Ne pas regarder directement la source lumineuse comme ceci peut entraîner des crises d’épilepsie chez
certains gens.
•Tenir l’appareil à l’écart d’éclaboussures et de jaillissements. Ne jamais placer d’objet contenant
un liquide sur l’appareil.
•Les dommages occasionnés par des modifications à l’appareil par le client, ne tombent pas sous
la garantie.
•L’ampoule et l’usure mécanique ne tombent pas sous la garantie.
•Garder votre VDP250SC6/3 hors de la portée de personnes non qualifiées et de jeunes enfants.
Être prudent lors de l’installation : toucher un câble sous tension peut causer des
électrochocs mortels.
Ne pas toucher l’appareil lorsqu’il est en service : le boîtier chauffe !
Proté
g
er l’a
pp
areil contre la
p
luie et l’humidité.
Débrancher le câble d'alimentation avant d'ouvrir le boîtier.

VDP250SC6/3_v3 HQPOWER™
13
3. Directives générales
•Cet appareil a été développé pour usage professionnel dans des discothèques, des théâtres, etc.
Employer cet appareil à l’intérieur et le raccorder à une source de courant CA de max.
230 VCA~50 Hz.
•Un effet lumineux n’est pas conçu pour une opération continue. Des pauses régulières
prolongeront sa vie.
•Éviter de secouer l’appareil et traiter l’appareil avec circonspection pendant l’installation et
l’opération.
•Choisir un endroit où l’appareil est protégé contre la poussière, l’humidité et des températures
extrêmes (voir « Spécifications techniques »). Respecter une distance minimum de 0,5 m
entre la sortie lumière de l’appareil et la surface illuminée.
•Fixer l’appareil à l’aide d’un câble de sécurité adéquat (p.ex. VDLSC8).
•Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser. Ne pas permettre pas aux
personnes non qualifiées d’opérer cet appareil. La plupart des dégâts sont causés par un usage
non professionnel.
•Transporter l’appareil dans son emballage originel.
•Toute modification de l’appareil est interdite pour des raisons de sécurité.
•N’utiliser votre VDP250SC6/3 qu’à sa fonction prévue. Tout autre usage peut causer des courts-
circuits, des brûlures, des électrochocs etc. Un usage impropre annule d'office la garantie.
4. Installation
a) Ampoules
•Déconnecter l’appareil du réseau électrique avant d’installer ou de remplacer une lampe.
•Laisser refroidir une ampoule avant de la remplacer ; elle peut atteindre une température de
700°C.
•Éviter de toucher une ampoule halogène les mains nues. Remplacer l’ampoule à l’aide d’un
chiffon.
•N’installer aucune ampoule dont la puissance dépasse la puissance maximum comme ces
ampoules deviennent plus chaudes que la température maximale prévue.
•Remplacer toute ampoule déformée ou endommagée par une ampoule du même type (voir
« Spécifications techniques ») :
Retirer le couvercle inférieur en desserrant la vis de chaque côté à l’aide d’un tournevis approprié.
Retirer l’ampoule en desserrant les vis A, B et C. Régler le porte-ampoule à l’aide des trois vis
marquées 1, 2 et 3 jusqu’à ce que la sortie de lumière soit maximale.

VDP250SC6/3_v3 HQPOWER™
14
Il n y a qu’une seule manière de placer l’ampoule dans la douille. Placer délicatement la nouvelle
ampoule dans sa douille. Repositionner l’ampoule et le porte-ampoule et resserrer les 2 vis.
Remarque : Il est interdit d’opérer un appareil avec le couvercle est ouvert.
b) Fusible
•Débrancher l’appareil du réseau électrique avant de remplacer un fusible.
•Si la lampe est grillée, le fusible doit probablement également être remplacé.
•Remplacer un fusible sauté par un exemplaire identique (voir « Spécifications techniques ») :
1. Retirer le porte-fusible situé à l’arrière de l’appareil à l’aide d’un tournevis adapté.
2. Retirer l’ancien fusible et le remplacer.
3. Réinsérer le porte-fusible dans l’appareil.
c) Montage de l’appareil
•Un technicien qualifié doit installer l’appareil en respectant EN 60598-2-17 et toute autre norme
applicable.
•La construction portante de l’appareil doit être capable de supporter 10 x le poids de l’appareil
pendant une heure, sans qu’une déformation de la construction en résulte.
•Fixer votre VDP250SC6/3 à l’aide d’un câble de sécurité (sécurité supplémentaire).
•Éviter de vous positionner en dessous de l’appareil pour l’enlever ou lors du montage ou du
nettoyage. Un technicien qualifié doit réviser l’appareil avant la mise en service. Organiser une
révision minutieuse annuelle.
•Installer l’appareil à un endroit où personne ne peut passer ou s’asseoir et où personne ne peut le
toucher.
•L’installation de cet appareil exige une solide expérience pratique : le calcul de la charge max. de
la construction, les matériaux d’installation requis etc. De temps en temps, un technicien qualifié
doit vérifier la construction portante et l’appareil même. Ne pas essayer d’installer cet appareil
vous-même si vous n’avez pas les qualifications requises ; une installation incorrecte peut
entraîner des blessures.
•Déterminer l’angle d’inclinaison au moyen de l’étrier de montage et serrer les vis de montage.
•Enlever tout matériau inflammable dans un rayon de 0,5 m autour de l’appareil.
•Un électricien qualifié doit établir la connexion électrique.
•Brancher l’appareil sur le réseau électrique par la fiche d’alimentation. Ne pas le brancher sur un
bloc de puissance.
•Un expert doit approuver l’installation avant qu’elle puisse être prise en service.
5. Emploi
a. Valeurs DMX détaillées par canaux
Canal Description De À Fonction
1 Pan 0 255
2 Tilt 0 255
3 Roue couleurs
0 2 Blanc
3 16 Magenta
17 34 Vert
35 53 Cyan
54 71 Rose
72 90 Jaune
91 109 Rouge

VDP250SC6/3_v3 HQPOWER™
15
Canal Description De À Fonction
110 125 Bleu
126 191 Rotation avançant de lent à rapide
192 255 Rotation reculant de lent à rapide
4 Gobo
0 15 Ouvert
16 31 Gobo 1
32 47 Gobo 2
48 63 Gobo 3
64 79 Gobo 4
80 95 Gobo 5
96 111 Gobo 6
112 127 Gobo 7
128 192 Rotation avançant de lent à rapide
192 255 Rotation reculant de lent à rapide
5 Rotation gobo 1 135 Rotation gobo avançant de lent à rapide
136 255 Rotation gobo reculant de lent à rapide
6 Graduateur/stroboscope
0 139 Graduateur de 0 à 100 %
140 249 Stroboscope de lent à rapide
250 255 Ouvert
b. Connexion DMX512
Connecter le câble à fiche XLR inclus à la sortie XLR femelle à 3 broches de votre contrôleur et
l’autre fiche XLR mâle à 3 broches à l’entrée du VDP250SC6/3. Il est possible de relier plusieurs
VDP250SC6/3 à partir d’une connexion sérielle. Utiliser un câble de connexion blindé à 2
conducteurs avec des connecteurs d’entrée et de sortie XLR.
c. Connexion DMX512 avec une résistance de terminaison
Une résistance de terminaison DMX est à recommander si le câble DMX doit
couvrir une grande distance ou s’il est utilisé dans un environnement avec
beaucoup de bruit électrique (p.ex. une discothèque). La résistance de
terminaison prévient la corruption du signal de contrôle numérique par le
bruit électrique. La résistance de terminaison DMX n’est rien d’autre qu’une
fiche XLR avec une résistance de 120Ωde broche 2 vers broche 3 (voir
illustration à gauche). Cette fiche XLR est connectée à la sortie XLR du
dernier appareil de la série.
d. Adresse de départ du projecteur
Tous les appareils pilotés par un signal DMX demandent une adresse de départ DMX pour assurer
que les appareils corrects réagissent sur les signaux de contrôle. Cette adresse de départ numérique
indique le numéro de canal sur lequel l’appareil écoute le contrôleur DMX. Déterminez cette adresse
avec les interrupteurs DIP au dos de l’appareil.
Vous avez le choix entre une seule adresse de départ pour toute une série d’appareils ou une
adresse de départ par appareil. Dans le cas d’une seule adresse, tous les appareils « écouteront »
les mêmes signaux, sur un seul canal. Tous les appareils seront donc influencés lorsque vous
changez les réglages d’un seul canal. Avec des adresses de départ individuelles, chaque appareil
« écoutera » son propre canal. Par conséquent, un ajustement des réglages d’un canal n’influence
que l'appareil sur ce canal. Pour le VDP250SC6/3 à 6 canaux, l’adresse de départ du premier
appareil est 1, du deuxième 7 (1 + 6), du troisième 13 (7 + 6), etc.
e. Sélection de la fonction
Utiliser l’afficheur LCD afin de sélectionner la fonction. Consulter la table ci-dessous :
d 001 : Mode DMX S S1S : Mode esclave/esclave 1
n n1n : Mode maître/pilotage musique S S2S : Mode esclave/esclave 2
n n2n : Mode maître/lent S S3S : Mode esclave/esclave 3
n n3n : Mode maître/veille S S4S : Mode esclave/esclave 4

VDP250SC6/3_v3 HQPOWER™
16
f. Interrupteur au pied
Raccorder l’interrupteur au pied optionnel (référence VDLFS) au scanneur en insérant la fiche dans
l’entrée.
6. Nettoyage et entretien
1. Serrer les écrous et les vis et vérifier qu’ils ne rouillent pas.
2. Le boîtier, les lentilles, les supports de montage et la construction portante ne peuvent pas être
déformés, adaptés ou bricolés p.ex. pas de trous additionnels dans un support, ne pas déplacer
les connexions etc.
3. Les parties mécaniques mobiles ne peuvent pas être usées ou bouger de manière irrégulière.
4. Les câbles d'alimentation ne peuvent pas être endommagés. Un technicien qualifié doit entretenir
l’appareil.
5. Débrancher l’appareil avant de le nettoyer.
6. Essuyer l’appareil régulièrement avec un chiffon humide non pelucheux. Éviter l’usage d’alcool et
de solvants.
7. Il n’y a aucune pièce maintenable par l’utilisateur sauf le fusible et l’ampoule.
8. Commander des pièces de rechange éventuelles chez votre revendeur.
AVERTISSEMENT
NETTOYER REGULIEREMENT CET APPAREIL. ENLEVER LA POUSSIERE A L’INTERIEUR DE
L’APPAREIL ET NETTOYER LES GRILLES DE VENTILATION. REMPLACER L’AMPOULE AVANT
LA FIN DE SA DUREE DE VIE. CONSULTER LE FABRICANT DE L’AMPOULE. RESPECTER CES
CONSIGNES AVANT CHAQUE EMPLOI. LA NEGLIGENCE DES CONSIGNES PEUT CAUSER LA
SURCHAUFFE DE L’APPAREIL ET ENGENDRER DES RISQUES D’INCENDIE, CE QUI
ANNULERA LA GARANTIE. LIRE LA NOTICE POUR DES INFORMATIONS SUPPLEMENTAIRES
CONCERNANT LES CONSIGNES DE SECURITE.
7. Spécifications techniques
Alimentation max. 230 VCA~50 Hz
Consommation max. 300 W
Ampoule 1 x 250/2 MSD (référence LAMP250MSD/2SYL (Sylvania®,
non incl.), LAMP250MSD/2PH (Philips®, non incl.) or
LAMP250MSD/2 (ampoule bas prix, non incl.))
Fusible F5A, 250 VCA (5 x 20 mm) (référence FF5N)
Dimensions 665 x 260 x 290 mm
Poids 11 kg
Température ambiante max. 45°C
Température max. du boîtier 90°C
N’employer cet appareil qu’avec des accessoires d’origine. SA Velleman Components ne
sera aucunement responsable de dommages ou lésions survenus à un usage (incorrect)
de cet appareil. Pour plus d’information concernant cet article, visitez notre site web
www.hqpower.com. Toutes les informations présentées dans cette notice peuvent être
modifiées sans notification préalable.
© DROITS D’AUTEUR
SA Velleman Components est l’ayant droit des droits d’auteur pour cette notice.
Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou
partielle, du contenu de cette notice par quelque procédé ou sur tout support électronique que se
soit est interdite sans l’accord préalable écrit de l’ayant droit.

VDP250SC6/3_v3 HQPOWER™
17
ESPAÑOL
1. Introducción
A los ciudadanos de la Unión Europea
Importantes informaciones sobre el medio ambiente concerniente este producto
Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles,
podrían dañar el medio ambiente.
No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa
especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje
local.
Respete las leyes locales en relación con el medio ambiente.
Si tiene dudas, contacte con las autoridades locales para residuos.
¡Gracias por haber comprado el VDP250SC6/3! Es un proyector escáner de 6 canales con bombilla
MSD de 250W. Lea atentamente las instrucciones del manual antes de usar el aparato. Si el aparato
ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
2. Instrucciones de seguridad
•Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su
garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
•La instalación y el mantenimiento deben ser realizados por personal especializado.
•No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta
que el aparato llegue a la temperatura ambiente.
•Este aparato pertenece a la clase de protección I, Por lo tanto, es esencial que el aparato esté
puesto a tierra. La conexión eléctrica debe llevarla a cabo un técnico cualificado.
•Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
•No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de
superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
•Desconecte siempre el aparato si no va a usarlo durante un largo período de tiempo o antes de
limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
•No mire directamente a la fuente de luz. Esto puede causar un ataque epiléptico.
•No exponga el aparato a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido,
p.ej. un florero, en el aparato.
•Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
•La bombilla y el desgaste no están cubiertos por la garantía.
•Mantenga el VDP250SC6/3 lejos del alcance de personas no capacitadas y niños.
3. Normas generales
•Este aparato ha sido diseñado para uso profesional en una discoteca, un teatro, etc. Sólo está
permitido para el uso en interiores y conéctelo a una fuente de corriente CA de máx.
230VCA~50Hz.
•No ha sido diseñado para un uso ininterrumpido. Introduzca frecuentemente una pausa para
prolongar la vida del aparato.
•No agite el aparato. Evite usar excesiva fuerza durante la instalación y la reparación.
•Seleccione un lugar de montaje donde el aparato no esté expuesto a polvo, humedad y
temperaturas extremas (véase « Especificaciones »). Respete una distancia de mín. 0.5m entre
la salida de luz y el área iluminada.
Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar los
cables con un voltaje peligroso.
¡No toque el aparato durante su operación: la caja se calienta!
No exponga este equipo a lluvia ni humedad.
Desconecte el cable de alimentación de la red antes de abrir la caja.

VDP250SC6/3_v3 HQPOWER™
18
•Fije el aparato con un cable de seguridad adecuado (p.ej. VDLSC8).
•Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este
aparato. La mayoría de los daños son causados por un uso inadecuado.
•Transporte el aparato en su embalaje original.
•Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
•Utilice sólo el VDP250SC6/3 para aplicaciones descritas en este manual a fin de evitar p.ej.
cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado puede causar daños
y anula la garantía completamente.
4. Instalación
a) Bombillas
•Desconecte el aparato de la red antes de instalar o reemplazar una lámpara.
•Las lámparas llegan a temperaturas de hasta 700°C. Deje que la lámpara se enfríe antes de
reemplazarla.
•No toque una lámpara halógena con las manos sin protección. Use un paño para reemplazar una
lámpara.
•No use lámparas con más vatios porque éstas generan temperaturas para las que este aparato no
ha sido diseñado.
•Reemplace cada lámpara deformada o defectuosa por una lámpara del mismo tipo (véase
« Especificaciones ») :
Saque la tapa inferior al desatornillar el tornillo de cada lateral con un destornillador adecuado.
Saque la bombilla al desatornillar los tornillos A, B y C. Ajuste el portalámparas con los tres tornillos
marcados 1, 2 y 3 para obtener la intensidad luminosa máx.
Existe sólo una manera para introducir la bombilla en el casquillo. Ponga atentamente la nueva
bombilla en el casquillo. Vuelva a poner la bombilla y el portalámparas y vuelva a atornillar los 2
tornillos.
Observación: ¡No use este aparato con la caja abierta!

VDP250SC6/3_v3 HQPOWER™
19
b) Fusible
•Desconecte el aparato de la red eléctrica antes de reemplazar el fusible.
•Si se funde una lámpara, es posible que se deba también reemplazar el fusible.
•Reemplace un fusible fundido por otro del mismo tipo (véase « Especificaciones ») :
1. Desatornille el portafusibles de la parte trasera del aparato con un destornillador adecuado.
2. Saque el fusible fundido y reemplácelo.
3. Vuelva a poner el portafusibles en su lugar.
c) Montaje del aparato
•Respete la directiva EN 60598-2-17 y toda norma nacional antes de instalar el aparato. La
instalación debe ser realizada por un técnico especializado.
•El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una
hora, sin que se produzca una deformación de dicho soporte.
•Fije siempre el VDP250SC6/3 con un cable de seguridad (seguridad adicional).
•Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado
debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
•Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
•La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga
máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en
cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un
técnico especializado. No intente instalar este aparato si no tiene las cualificaciones requeridas;
una instalación incorrecta puede causar lesiones.
•Ajuste el ángulo de inclinación a su gusto mediante un soporte de montaje y fije los tornillos del
soporte.
•Quite todo material inflamable en un radio de 0.5m alrededor del aparato.
•Pregunte a un electricista cómo hacer la conexión eléctrica.
•Conecte el aparato a la red eléctrica con la conexión de alimentación. Normalmente, no se
conectan efectos luminosos a dimmer packs (reguladores).
•Un experto debe probar la instalación antes de la puesta en marcha.
5. Uso
a. Valores DMX detallados por canal
Canal Descripción De A Función
1 Pan 0 255
2 Tilt 0 255
3 Disco de colores
0 2 Blanco
3 16 Magenta
17 34 Verde
35 53 Cian
54 71 Rosa
72 90 Amarillo
91 109 Rojo
110 125 Azul
126 191 Rotación hacia adelante de lento a rápido
192 255 Rotación hacia atrás de lento a rápido
4 Gobo
0 15 Abierto
16 31 Gobo 1
32 47 Gobo 2
48 63 Gobo 3
64 79 Gobo 4
80 95 Gobo 5
96 111 Gobo 6
112 127 Gobo 7
128 192 Rotación hacia adelante de lento a rápido
192 255 Rotación hacia atrás de lento a rápido

VDP250SC6/3_v3 HQPOWER™
20
Canal Descripción De A Función
5 Rotación gobo 1 135 Rotación gobo hacia adelante de lento a rápido
136 255 Rotación gobo hacia atrás de lento a rápido
6 Dimmer/estroboscopio
0 139 Dimmer de 0 a 100%
140 249 Estroboscopio de lento a rápido
250 255 abierto
b. Conexión DMX512
Conecte el cable con conector XLR (incl.) a la salida XLR hembra de 3 polos del controlador y el otro
conector XLR macho de 3 polos a la entrada del VDP250SC6/3. Es posible conectar varios
VDP250SC6/3 en serie. Use un cable blindado de doble hilo conductor con conectores XLR de
entrada y de salida.
c. Conexión DMX512 con una terminación DMX
Se recomienda una terminación DMX si el cable DMX debe cubrir una gran
distancia o si se usa en un medio ambiente con mucho ruido eléctrico (p.ej.
una discoteca). La terminación impide que el ruido eléctrico corrompa la
señal de control numérico. La terminación DMX no es más que un conector
XLR con una resistencia de 120Ωde polo 2 a polo 3. Este conector XLR está
conectado a la salida XLR del último aparato de la serie. Véase la figura a la
izquierda.
d. Seleccionar la dirección inicial
Si se usa una señal DMX, cada aparato tiene su propia dirección inicial DMX para asegurar que los
aparatos reaccionen a las señales de control correctas. Esta dirección inicial digital es el primer canal
en el cual el aparato reaccionará a las señales DMX del controlador DMX. Determine esta función con
los interruptores DIP de la parte trasera del aparato.
Es posible elegir entre una sola dirección inicial para toda una serie de aparatos o una dirección
inicial por aparato. Con una sola dirección inicial para una serie de aparatos, todos los aparatos
reaccionarán sincronizadamente a la misma señal. Por lo tanto, cambiar los ajustes de un solo canal
afecta a los ajustes de todos los canales. Con varias direcciones iniciales, cada aparato reaccionará
independientemente. Por lo tanto, cambiar los ajustes de un solo canal sólo afecta al canal en
cuestión.
Para el VDP250SC6/3 de 6 canales, la dirección inicial del primer aparato es 1. Introduzca 7 (1 +
6), para el segundo aparato, introduzca 13 (7 + 6) para el tercer aparato, etc.
e. Seleccionar la función
Utilice la pantalla LCD para seleccionar la función. Véase la siguiente lista:
d 001 : Modo DMX S S1S : Modo esclavo/esclavo 1
n n1n : Modo maître/control por la música S S2S : Modo esclavo/esclavo 2
n n2n : Modo maestro/lento S S3S : Modo esclavo/esclavo 3
n n3n : Modo maestro/ standby S S4S : Modo esclavo/esclavo 4
f. Interruptor de pie
Conecte el interruptor de pie opcional (referencia VDLFS) al escáner al introducir el conector en la
entrada.
