CONGRATULATIONS AND THANK YOU
FOR CHOOSING THE HUGHES & KETTNER
TRIPLEX AMP!
Men and women with a mission, our team of guitarists and
engineers developed the TRIPLEX with the goal of putting a
powerful musical tool into your hands: an amp that is easy to
handle, delivers top-notch tone, and gives you features that
make musical sense in the real world.
The TRIPLEX is the ideal workhorse for demanding guitarists who
want an amp that provides a broad range of great sounds and
the essential effects in an all-in-one package. Its efficient
Current Feedback power amp not only pumps out 50 watts
of power, it also delivers the sought-after characteristics of
vacuum tubes.
The Celestion®RockDriver Junior 12” speaker is a key
component in the signal chain and the quality tone that
distinguishes this amp. Delivering vintage-style sound, the
speaker's efficiency is also remarkable. Equipped with these
high-quality components, your TRIPLEX is far louder than other
amps bearing the same output rating.
With an ingenious on-board digital effects section, the TRIPLEX
allows you to dial in all the essential effects, quickly and
without a lot of fuss. In designing the processing section, we
focused on implementing pure, crystal-clear effects of the
highest quality rather than everything-but-the-kitchen
combinations of cheesy, cheap -sounding presets.
In terms of tone, versatility and fine features, the TRIPLEX
delivers the goods on stage, in the studio and in rehearsal
rooms. Designed for easy, intuitive handling, the TRIPLEX is a
true plug & play amp. In no time at all, you'll be dialing in the
sounds you've always wanted to have at your disposal.
This operating manual points out the amp's many interesting
aspects, so you can effortlessly make the most of the
possibilities and features of the TRIPLEX.
WE WISH YOU A LOT OF FUN AND
SUCCESS WITH YOUR NEW TRIPLEX!
BEFORE POWERING UP...
•Check that the local current and the amp's AC power
rating are identical before you plug the power cord
into an AC outlet.
•Ensure that air can circulate freely around your amp's
ventilation ducts.
•Place the amp on a stable platform where it is not
exposed to mechanical shocks and temperature
extremes which may damage the amp or endanger
the safety of bystanders.
•Hughes & Kettner is not liable for damages due to
improper use.
HOME

1.0 CHANNELS
The TRIPLEX features a newly developed preamp that not only
produces authentic harmonic overdrive but also responds
dynamically to your picking style. Based on semiconductors,
this innovative circuitry simulates the sound-shaping elements
of tube amps and delivers sound quality unparalleled in this
price range. It also provides the dynamics demanding
guitarists require for musical expression.
CLEAN:
Depending on the preamp control settings, the TRIPLEX delivers
a variety of contemporary and vintage clean tones. At higher
VOLUME settings, the "SoftClick" circuitry delivers that slight
edge you would expect from a vintage tube amp. If desired,
the CLEAN channel can put out plenty of crunch.
OVERDRIVE:
This channel delivers direct, in-your-face classic rock sounds
with a very British feel. The MID control is a very effective
sound-shaping tool; it lets you dial in many different lead
sounds. If you drastically taper off the mids, the TRIPLEX will
produce the unmistakable sound of modern tube amps
- ideal for tapping and heavy-duty power chord riffing.
2.0 EFFECTS SECTION
You can select reverb, delay or chorus individually for each of
the two channels of the TRIPLEX. The tweaking options are
streamlined for no-fuss handling, putting the most important
functions at your fingertips.
REVERB:
The reverb section of the TRIPLEX generates a clean room
simulation. Use the FX-Mix knob to dial in the desired effects
level.
DELAY:
This classic effect lets you dial in anything from short slap-back
delay to lengthy tape-style delays. You can vary the Delay
Time, Feedback and FX-Mix knobs as you see fit.
CHORUS:
Featuring a variable Chorus Rate, the chorus section of the
TRIPLEX gives you a vast range of subtle variations to chose
from—anything from a slight shimmer to Univibe-like effects
à la Hendrix.
3.0 JACKS AND CONTROL FEATURES
FRONT PANEL:
INPUT: Input sensitivity is broad enough to handle guitars
equipped with humbuckers, active pickups, or single coils.
CLEAN VOL: Determines the CLEAN channel's volume.
Depending on the type of pickups in your instrument, the amp
will begin to clip somewhere around the 12 o'clock setting
(SoftClick).
FX SELECT: One three-position toggle switch for each channel
lets you preselect the desired effect (reverb, delay or chorus).

CHANNEL SELECT: This channel selector switch activates either
the CLEAN or OVERDRIVE channel. The OVERDRIVE channel is
active when the button is pressed.
RED OVERDRIVE LED: The red LED illuminates when the
OVERDRIVE channel is active.
MODE: Overdrive Mode button; it allows you to switch back
and forth between two distinct overdrive characteristics.
OVERDRIVE GAIN: Controls the amount of distortion in the
OVERDRIVE channel.
OVERDRIVE MASTER: Determines the OVERDRIVE channel
volume level in relation to the CLEAN channel volume level.
EQ SECTION: Common BASS, MID and TREBLE controls for the
both channels. MID and TREBLE controls influence each other,
as is standard in tube amps: if you boost the treble, the mids
are cut and vice versa. This sound-shaping feature allows you
to dial in a wide variety of subtle tonal variations.
FX-MIX: Controls the amount of reverb or delay depending on
which effect was preselected.
DELAY: Varies the delay time.
FEEDBACK: This knob controls the amount of feedback for the
delay effect.
CHORUS RATE: Controls the rate or speed of the chorus effect.
REVERB: Controls how much integrated reverb is added to the
signal. Reverb is automatically adjusted for each channel
when you switch channels.
MASTER: Controls the amp‘s master volume level. The LINE OUT
signal is unaffected by the MASTER control.
REAR PANEL:
LINE OUT: Use this jack to feed the signal to the input of an
FX processor. You can also route the signal to a second power
amp or through a RED BOX to a mixing console.
LINE IN: If you are sending the LINE OUT signal to an
FX processor, connect the output from that processor
to this jack.
FOOTSWITCH: This jack is for a standard footswitch (e.g. Hughes
& Kettner FS-2) and it allows you to switch back and forth
between the CLEAN and OVERDRIVE channels and to switch
the effects on/off. When using a footswitch, ensure the
CHANNEL SELECT switch on the amp‘s front panel
is set to CLEAN.
PHONES: Headphone jack. The speaker is automatically
switched off when a plug is inserted into this jack.
MAINS: Connect the included Euro-norm mains cord to this
socket. Ensure the amp's voltage rating matches your local AC
voltage rating before you plug the cord into the wall socket.

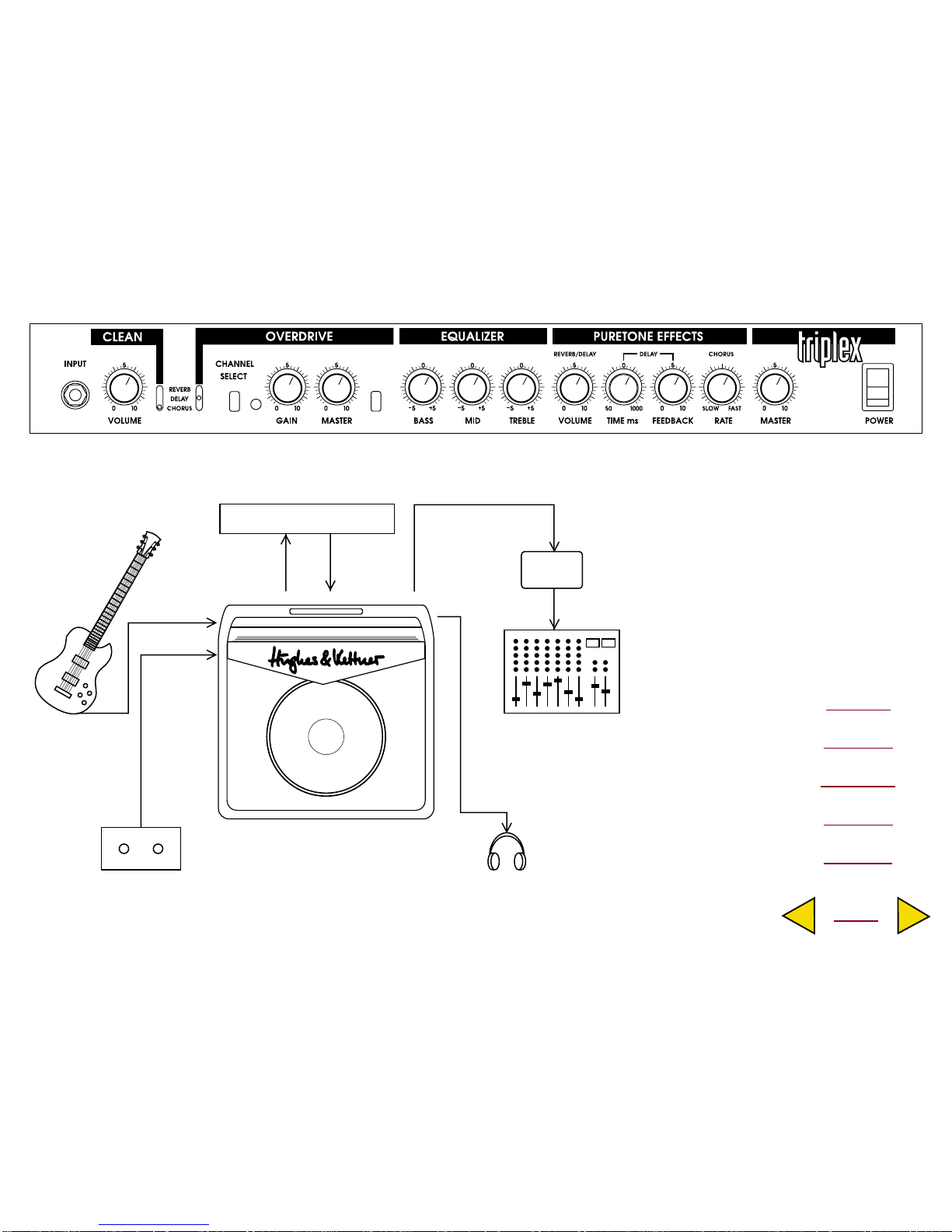

4.0 STANDARD SETUP/ CABLE CONNECTIONS

5.0 OPERATING THE TRIPLEX
5.1 SELECTING CHANNELS
Use the CHANNEL SELECT switch or an external footswitch
to change channels.
NOTE: Before using a footswitch, set the CHANNEL SELECT
switch on front panel of the amp itself to the CLEAN position.
5.2 THE TRIPLEX AND SIGNAL PROCESSORS
The effects loop on the TRIPLEX is a serial effects loop, meaning
that the entire preamp signal is routed
to the FX device and processed there.
TO CONNECT A SIGNAL PROCESSOR:
•Connect the processor‘s INPUT to the TRIPLEX LINE OUT jack
and the processor‘s OUTPUT to the TRIPLEX LINE IN jack.
• To avoid noise, signal degradation, and interrupted signals,
only use high-quality patch cables.
•Make sure the processor is not distorting the signal. Check
the processor's gain LEDs (if it is equipped with this type of
display) and use the input and output controls to dial in a
suitable level.
•Distortion devices are not designed for use in an FX loop. As
a rule of thumb, any kind of device that compresses the
signal should be connected first in the signal chain.
Depending on the type of effect you want to achieve, you
may want to connect your compressor directly between the
instrument and the amp's input.
• If you are using several processors or stomp boxes, ensure
you connect them in the proper order.
5.3 THE TRIPLEX AND MIXING CONSOLES
If you want to feed the TRIPLEX ' signal to a mixing console, we
recommend you route it through a Hughes & Kettner RED BOX.
Patch the signal from the LINE OUT jack, as this signal path's
level is not influenced by the MASTER setting. The RED BOX
balances the signal and simulates a speaker cabinet.
6.0 SERVICE AND PREVENTIVE
MAINTENANCE
The TRIPLEX does not require service of any type. However,
there are a few precautions you should heed to ensure your
amp lasts for many years.
•Ensure all peripheral devices, cords and cables are in a state
of good repair. Defective speaker cables are the most
common cause of power amp failure. Poor-quality cables
will cause hum and undesirable noise.
• Make certain your amp's ventilation ducts are not blocked
or covered. Proper cooling will prolong the life of your amp.
• Avoid mechanical shocks and exposure to extreme heat,
dust and especially moisture.
•When connecting peripheral devices, always pay close
attention to their specifications. Never connect devices with
high output signal levels (e.g. power amps) to your amp's
input.
•Ensure you have the correct AC power rating available
before you plug in the amp. If in doubt, ask the venue's
sound technician or the custodian of the building you are
rehearsing in.

•Refrain from do-it-yourself repairs! Have a qualified service
technician replace internal fuses.
With the unit off and unplugged, use a soft damp cloth to
clean the exterior surface of the TRIPLEX.
7.0 TROUBLESHOOTING
1) The TRIPLEX will not switch on:
•The amp is not getting any AC power. Check the mains
cable to see if it is connected properly.
•The mains fuse is defective. Replace the fuse with another
identical fuse. If this fuse also trips, consult your Hughes &
Kettner dealer.
2) The TRIPLEX is connected properly, but no sound is audible.
•One or several GAIN and MASTER controls may be turned all
the way down. Dial in a higher setting.
•A short circuit in the speaker signal chain may have tripped
an internal fuse. Make sure none of the connections are
shorted out and have a qualified service technician replace
the fuse (identical specifications are a must).
3) The footswitch does not switch channels:
•The front panel selector switch may be in the OVERDRIVE
position. Set it to CLEAN (in this case, CLEAN = off).
• The footswitch is not connected to the TRIPLEX. Plug it into
the appropriate jack.
4) When accessed, the LINE OUT/LINE IN jacks cause annoying
hum.
•An electrical or magnetic field is causing interference. Use
higher-quality cables or re-arrange the cables you are using
to reduce interference to a minimum. If this still doesn't
improve the situation, use a DI box.
•The grounding of the connected devices may be causing a
ground loop. DO NOT SEVER THE GROUND OF THE
CONNECTED DEVICES UNDER ANY CIRCUMSTANCES! Try
plugging all devices into the same socket via an AC power
distributor/power strip. If this doesn't eliminate the noise, you
must ensure the connection is galvanically separated by
routing the signal through a DI box.
5) You have connected an FX processor to the LINE OUT jack
and the signal is totally distorted, even when you have
dialed in a clean sound.
•The LINE OUT signal is overloading the input of the FX
processor. Reduce the processor‘s input sensitivity ("INPUT" or
"GAIN").
6) You have connected an FX processor to the LINE OUT jack
of the TRIPLEX and the signal's volume level is way too low.
•The FX processor's output level is set incorrectly. Turn it up.

TECHNICAL DATA
PREAMP SECTION:
CLEAN + OVERDRIVE solid state channels
INPUT: -10 dBV/ 1 M ohm
LINE IN: 0 dBV/ 25 k ohms
LINE OUT: 0 dBV/ 220 ohm
POWER AMP SECTION::
'CURRENT FEEDBACK' solid state power amp
Output Power:
50 watts rms into 8 ohms
Freqency response:
20 Hz - 30 kHz (into 8 ohms)
SPEAKER:
CELESTION®RockDriver Junior, 12”, 8 ohms
Headphones:
100 mW into 4 - 600 ohms
GENERAL FEATURES:
Voltage:
230 V~ (European model)
117 V~ (North American model)
100 V~ (Japanese model)
Max. power consumption:
70 VA
Mains Fuse:
slo-blo 250 mA (230 V model)
slo-blo 500 mA (117 V model)
slo-blo 630 mA (100 V model)
Dimensions: (W x H x D)
490 x 445 x 270 mms
19.2” x 17.3” x 10.5”
Weight:
approx. 32 Lbs./approx.14,5 kgs

WIR FREUEN UNS, DASS DU DICH FÜR EINEN
HUGHES & KETTNER TRIPLEX AMP
ENTSCHIEDEN HAST!
Ein Team aus Gitarristen und Technikern hat den TRIPLEX mit
dem Ziel entwickelt, anspruchsvolle Gitarrensounds mit
einfachster Bedienung und praxisgerechter Ausstattung
zu kombinieren.
Der TRIPLEX ist das ideale Arbeitsgerät für anspruchsvolle
Gitarristen, die amtliche Grundsounds, kombinierbar mit den
wichtigsten Effekten in einem kompakten Amp fordern. Seine
leistungsstarke Current Feedback Endstufe sorgt nicht nur für
50 Watt Power, sondern auch für standesgemäßen, offenen
”Röhrencharakter”.
Einen besonderen Anteil an der Soundqualität hat dabei der
Celestion RockDriver Junior 12” Speaker. Dieser überzeugt
durch seinen authentischen “Vintage” Soundcharakter und
einen hervorragenden Wirkungsgrad. Damit ist Dein TRIPLEX
deutlich lauter als andere Verstärker mit gleicher
Ausgangsleistung.
Die ausgeklügelte, digitale Effektsektion des TRIPLEX
ermöglicht es Dir, mit wenigen Handgriffen, ohne komplizierte
Menusteuerung, alle nötigen Effekte zu realisieren. Dabei
haben wir weniger Wert auf die Kombinationsmöglichkeiten
vieler Billig-Effekte gelegt, sondern auf pure, glasklare
Effektsounds in hervorragender Qualität.
Der TRIPLEX überzeugt bei Livegigs, im Studio und im Übungs -
raum durch Sound, Flexibilität und Ausstattung. Das übersichtli -
che und komfortable Bedienkonzept macht es einfach, direkt
in die Soundwelt des TRIPLEX einzusteigen - diese Bedienungs -
anleitung wird Dir darüber hinaus interessante Aspekte über
die Möglichkeiten und Features Deines TRIPLEX vermitteln.
VIEL ERFOLG UND SPASS AM ”TONE”
MIT DEINEM TRIPLEX!
VOR DER INBETRIEBNAHME
• Vergewissere Dich vor dem Anschluß des TRIPLEX, daß
der nahe der Netzbuchse angegebene Spannungs-
wert mit der vorhandenen Netzspannung
übereinstimmt.
•Stelle eine ausreichende Luftzufuhr an die Kühlflächen
des Gerätes sicher.
•Achte auf einen festen Stellplatz, der mechanische
und thermische Fremdeinwirkungen, welche die
Betriebssicherheit des Gerätes oder die Sicherheit von
Personen beeinträchtigen könnten, ausschließt.
•Für Schäden am Gerät, die durch unsachgemäßen
Betrieb entstehen, wird seitens des Herstellers keine
Haftung übernommen.
HOME

1.0 DIE KANÄLE DES TRIPLEX
Die Vorstufe des TRIPLEX realisiert nicht nur harmonischen
Overdrive, sondern auch ein besonders dynamisches
Reagieren auf die Spielweise. Sein innovatives Schaltungs-
konzept, das alle soundgestaltenden Elemente von
Röhrenamps in Halbleitertechnik simuliert, verleiht dem TRIPLEX
eine bisher in dieser Preisklasse nicht realisierbare Tonqualität
und ermöglicht die Dynamik, die ein anspruchsvoller Gitarrist
für seinen musikalischen Ausdruck braucht.
CLEAN:
Je nach Einstellung der Vorstufe können moderne oder
”Vintage”- Cleansounds realisiert werden. Bei höheren
Einstellungen des VOLUME Reglers sorgt die ”SoftClick”
Schaltung für weichen Overdrive, bekannt durch alte
Vollröhrenamps. Bei Bedarf wird so aus diesem ”Clean”
ein ”Crunch”- Kanal.
OVERDRIVE:
Dieser Kanal bietet klassische, offene Rocksounds mit einem
sehr ”englischen” Spielgefühl - direkt und dynamisch.
Insbesondere der effektive Mittenregler an der Klangregelung
ermöglicht eine große Bandbreite von Leadsounds. Extreme
Mittenabsenkung ermöglicht das unverwechselbare
Soundverhalten moderner Röhrenamps - ideal z.B. für kraft-
strotzende Powerchords.Mit dem MODE-Schalter lassen sich
zwei unterschiedliche Overdrive-Charakteristiken abrufen.
2.0 DIE EFFEKTSEKTION
Hall, Delay oder Chorus können an beiden Kanälen des
TRIPLEX gesondert angewählt werden. Dabei sind die
Regelmöglichkeiten der Effekte auf die wichtigsten Funktionen
beschränkt.
HALL:
Der Hall-Effekt des TRIPLEX erzeugt eine cleane Raum-
simulation. Mit dem FX-Mix Regler lässt er sich in der Lautstärke
beimischen.
DELAY:
Dieser klassische Effekt kann von kurzen Slap-Backs bis zu lan-
gen Tape-Delays variiert werden. Einstellbar sind hier Delay
Time, Feedback und FX-Mix.
CHORUS:
Regelbar in der Chorus-Rate bietet der Chorus des TRIPLEX von
leicht schwebenden Sounds bis zu Univibe-Effekten à la
Hendrix alle Nuancen dieses beliebten Effekts.
3.0 ANSCHLÜSSE UND BEDIENELEMENTE
INPUT: Anschlußbuchse für Gitarren mit Humbuckern, aktiven
Tonabnehmersystemen oder Single Coils.
CLEAN VOL: Regelt die Lautstärke des CLEAN Kanals, je nach
Ausgangsleistung der Pickups lassen sich ab ca.
”12 Uhr” Stellung leicht übersteuerte ”Clip” Sounds realisieren
(SoftClick).

FX SELECT: Je ein 3-fach Kippschalter pro Kanal, an dem der
Effekt (Reverb, Delay oder Chorus) per Vorauswahl eingestellt
wird.
CHANNEL SELECT: Schaltet zwischen dem CLEAN Kanal und
dem OVERDRIVE Kanal um. Bei gedrücktem Schalter ist der
LEAD Kanal aktiv.
ROTE OVERDRIVE LED: Die leuchtende LED zeigt den aktiven
OVERDRIVE Kanal an.
MODE: Mode Schalter im Overdrive Kanal, mit dem man zwi-
schen 2 Overdrive-Charakteristiken umschalten kann.
OVERDRIVE GAIN: Kontrolliert den Übersteuerungsgrad des
OVERDRIVE Kanals.
OVERDRIVE MASTER: Regelt die Lautstärke des OVERDRIVE
Kanals im Verhältnis zum CLEAN Kanal.
KLANGREGELUNG: Bass, Mid und Treble Regler für beide
Kanäle. Mid und Treble beeinflussen sich (wie auch bei
Röhrenamps üblich und erwünscht) gegenseitig: eine
Höhenanhebung bewirkt eine Mittenabsenkung und umge-
kehrt. Diese Charakteristik ermöglicht ein sehr großes Spektrum
an Soundnuancen.
FX-MIX: Regelt den Anteil des Halleffektes bzw. des Delays, je
nachdem, welcher Effekt voreingestellt wurde.
DELAY: Regelt die Delay-Zeit
FEEDBACK: Feedback Regler für´s Delay
CHORUS RATE: Regelt die Geschwindigkeit des Chorus-Effekts.
MASTER: Kontrolliert die Gesamtlautstärke des TRIPLEX. Der
Pegel des LINE OUT bleibt von diesem Regler unbeeinflußt.
RÜCKSEITE:
LINE OUT: Verbinde diese Buchse mit dem Eingang des
Effektgerätes. Weiterhin ist hier der Anschluß einer
Zusatzendstufe oder einer RED BOX zwecks Signalführung zum
Mischpult möglich.
LINE IN: Verbinde diese Buchse mit dem Return des
Effektgerätes.
FOOTSWITCH: Anschluß für einen handelsüblichen 2-fach
Fußschalter (z.B. Hughes & Kettner FS-2). Mit dem ersten
Schalter kann zwischen CLEAN und OVERDRIVE Kanal umge-
schaltet werden. Der CHANNEL SELECT Schalter auf der
Frontseite muß dabei auf CLEAN geschaltet sein. Mit dem
Zweiten kann der angewählte Effekt dazu geschaltet werden.
HEADPHONES: Klinkenbuchse zum Anschluß eines Kopfhörers.
Bei Verwendung eines Kopfhörers wird der interne
Lautsprecher abgeschaltet.
MAINS: Netzbuchse für das mitgelieferte Euronetzkabel. Bevor
der Netzstecker eingesteckt wird, vergewissere Dich, daß die
vorhandene Netzspannung mit dem auf dem Gerät angege-
benen Wert übereinstimmt.

4.0 STANDARD SET UP / VERKABELUNG
5.0 BEDIENUNG DES TRIPLEX
5.1 DAS ANWÄHLEN DER KANÄLE
Die Kanäle des TRIPLEX werden über den CHANNEL SELECT
Schalter oder einen externen Fußschalter angewählt.
HINWEIS: Wird mit einem externen Fußschalter gearbeitet, so
muß sich der CHANNEL SELECT Schalter auf der Frontplatte in
”CLEAN” Position befinden.
5.2 DER TRIPLEX MIT EFFEKTGERÄTEN
Der TRIPLEX ist mit einem seriellen Effektweg ausgestattet.
Dabei wird das Vorstufensignal des Amps komplett durch ein
eingeschleiftes Effektgerät geführt und bearbeitet.
ANSCHLUSS EINES EXTERNEN EFFEKTGERÄTES:
• Verbinde die LINE OUT Buchse mit dem Input, die LINE IN
Buchse mit den Output Deines Effektgerätes.
•Der Einschleifpunkt liegt im Signalweg hinter den internen
Effekten und vor dem MasterVol.
• Verwende ausschließlich hochwertige Patchkabel, um
Signalverluste, Störgeräusche oder Aussetzer zu verhindern.
•Achte stets darauf, daß das Effektgerät nicht übersteuert
wird. Beachte dazu ggf. die Aussteuerungsanzeige des
Effektgerätes und benutze ”Input” und ”Output” Regler am
Effektgerät zum Auspegeln.
• ”Verzerrer” sind im Einschleifweg nicht sinnvoll. Grundsätzlich
gehören komprimierende Effekte immer an den Anfang der
Signalkette, zwischen Gitarre und Verstärker. Auch
Kompressoren sollten (je nach gewünschtem Soundeffekt)
ggf. vor den Input des Amps geschaltet werden.
•Achte immer darauf, daß mehrere eingeschleifte
Effektgeräte in korrekter Reihenfolge angeschlossen werden.
5.3 DER TRIPLEX AM MISCHPULT
Zum Anschluß des TRIPLEX an ein Mischpult empfehlen wir die
Signalführung über eine Hughes & Kettner RED BOXTM. Diese
sollte an der LINE OUT Buchse des Amps angeschlossen wer-
den, da der Ausgangspegel hier masterunabhängig ist. Das
Signal ist dann symmetrisch ausgeführt und mit einer
Speakersimulation versehen.
6.0 WARTUNG UND SERVICE
Der TRIPLEX ist wartungsfrei. Dennoch gibt es einige
Grundregeln, deren Einhaltung die Lebensdauer Deines Amps
enorm verlängern:
•Sorge immer für eine technisch einwandfreie
Geräteperipherie!
•Sorge stets für freie Luftzirkulation an die Kühlflächen Deines
Amps.
• Vermeide in jedem Fall starke mechanische Erschütterungen,
extreme Hitze, das Eindringen von Staub und insbesondere
Nässe.
•Beachte peinlich genau die Spezifikationen von
Zusatzgeräten. Verwende niemals zusätzliche
Lautsprecherboxen parallel zum Speakeranschluß. Schließe
nie Ausgänge mit zu großem Pegel (z.B. Endstufen) an

Deinen Amp an.
•Prüfe vor Anschluß des Gerätes immer die vorhandene
Netzspannung. Kontaktiere im Zweifelsfall den
Bühnentechniker, Hausmeister o.ä. .
• Versuche keine ”do it yourself” Reparaturen! Auch der
Tausch interner Sicherungen wird besser von einem erfahre-
nen Techniker vorgenommen.
•Die Oberfläche des TRIPLEX läßt sich am besten mit einem
leicht angefeuchteten Tuch säubern.
7.0 MÖGLICHE FEHLERQUELLEN /
TROUBLESHOOTING
F1) Der TRIPLEX läßt sich nicht einschalten:
•Es liegt keine Netzspannung an. Überprüfe den korrekten
Anschluß des Netzkabels!
•Die Netzsicherung ist defekt. Bitte ersetze die Netzsicherung
durch eine neue Sicherung mit entsprechendem Wert.
Wende dich bei erneutem Defekt an Deinen Hughes &
Kettner Fachhändler.
F2) Der TRIPLEX ist korrekt verkabelt, aber es ist nichts zu hören:
•Einer oder mehrere der Gain- bzw. Masterregler sind abge-
dreht. Ziehe den/die Regler auf.
F3) Der CLEAN Kanal kann über einen externen Fußschalter
nicht aktiviert werden:
•Der CHANNEL SELCT Schalter auf der Frontplatte befindet
sich nicht in Stellung ”aus”. Betätige den Kanalwahlschalter.
•Der Stageboardstecker ist nicht eingesteckt. Verkabele den
TRIPLEX entsprechend.
F4) Beim Benutzen der LINE OUT / LINE IN Buchse entsteht ein
Brummgeräusch:
•Ein elektrisches / magnetisches Wechselfeld streut auf die
Leitung ein. Benutze ein besseres Kabel und versuche durch
geschicktes Verlegen der Leitung die Einstreuung zu minimie-
ren. Hilft dies nicht, empfiehlt sich die Benutzung einer DI Box.
• Über die Erdung der verbundenen Geräte entsteht eine
Brummschleife. Unterbreche in keinem Fall die Schutzleiter
der Geräte! Betreibe beide Geräte am selben Netzverteiler.
Schafft dies noch keine Abhilfe, muß die Verbindung mittels
einer DI Box galvanisch getrennt werden.
F5) Beim Anschluß eines Effektgerätes am LINE OUT ist das
Signal (selbst bei Cleansounds) völlig verzerrt.
•Der Eingang des Effektgerätes wird übersteuert. Regle die
Eingangsempfindlichkeit (”Input” oder ”Gain”) am
Effektgerät zurück.
F6) Beim Anschluß eines Effektgerätes am LINE OUT wird das
Ausgangssignal zu klein.
-Das Effektgerät ist an seinem Ausgang falsch ausgepegelt.
Regle den ”Output” am Effektgerät hoch.

TECHNISCHE DATEN
VORSTUFENSEKTION:
CLEAN + OVERDRIVE Kanäle in Halbleitertechnik
Input: -10 dB/1 M Ohm
LINE OUT: 0 dBV/1k Ohm
LINE IN: 50 k Ohm
ENDSTUFE:
‘CURRENT FEEDBACK’ Halbleiterendstufe
Ausgangsleistung:
50 Watt rms an 8 Ohm
Frequenzgang:
20 Hz - 30 kHz
SPEAKER :
CELESTION®RockDriver Junior, 12”, 8 Ohm
Kopfhörer:
100 mW an 4 - 600 ohms
ALLGEMEINE DATEN:
Betriebsspannung:
230 V~ (europäisches Modell)
117 V~ (nordamerikanisches Modell)
100 V~ (japanisches Modell)
Max. Leistungsaufnahme:
70 VA
Netzsicherung:
T 250 mA (230 V Modell)
T 500 mA (117 V Modell)
T 630 mA (100 V Modell)
Abmessungen:
490 x 445 x 270 mm (B x H x T)
Gewicht:
ca.14,5 kg

NOUS VOUS FÉLICITONS POUR LE CHOIX DU TRIPLEX
DE HUGHES & KETTNER!
Le TRIPLEX a été mis au point par une équipe de guitaristes et
de techniciens en vue de combiner des sons de guitare
spécifiques avec une commande des plus faciles et un
équipement pratique.
Le TRIPLEX est un outil de travail idéal pour les guitaristes exi -
geants, soucieux de pouvoir combiner, dans un amplificateur
compact, les sons officiels fondamentaux avec les principaux
effets. Son étage de sortie performant à technologie Current
Feedback délivre non seulement une puissance de 50 watts,
mais garantit aussi un superbe son d'ampli à lampe de
caractère, particulièrement ouvert.
À cet égard, une grande partie de la qualité sonore tient au
haut-parleur Celestion RockDriver Junior 12" dont le caractère
sonore "Vintage" authentique et l'efficacité remarquable ne
manqueront pas de vous séduire. Ceci explique que votre
TRIPLEX soit nettement plus performant que les autres amplifi -
cateurs à puissance de sortie égale.
L'unité d'effets numérique du TRIPLEX a été mûrement réfléchie
et vous permet d’obtenir, en quelques gestes précis et sans
complexes, tous les effets dont vous avez besoin. Nous avons
dès lors préféré mettre l'accent sur des effets purs et cristallins
de qualité exceptionnelle plutôt que de privilégier les
possibilités de combinaison de multiples effets "bon marché".
Grâce à sa sonorité, sa souplesse d'utilisation et son
équipement, le TRIPLEX tire son épingle du jeu aussi
bien sur scène qu'en studio ou en répétition.
Le concept de commande clair et convivial facilite votre
entrée directe dans l'univers sonore du TRIPLEX et le présent
manuel d'utilisation vous procurera également des
informations on ne peut plus intéressantes sur
les possibilités et fonctionnalités de votre TRIPLEX.
NOUS VOUS SOUHAITONS BEAUCOUP
DE SUCCÈS ET DE PLAISIR AVEC VOTRE TRIPLEX!
AVANT LA MISE EN FONCTION
• Avant de brancher le TRIPLEX, assurez-vous que la tension du
TRIPLEX corresponde à la tension du réseau (220 V).
•La ventilation de l’appareil sur les surfaces d’aération doit
être assurée.
•Assurez-vous que l’appareil soit dans un emplacement sta-
ble, tout facteur étranger mécanique ou thermique pouvant
porter préjudice à la sécurité de l’appareil aussi bien qu’à la
sécurité de son utilisateur.
•Le fabricant décline toute responsabilité en cas de dégâts
sur l’appareil, si l’utilisation n’était pas conforme au mode
d’emploi.
HOME

1.0 LES CANAUX DU TRIPLEX
Le préampli du TRIPLEX, plus développé, réalise non seulement
des Overdrive très riches en harmoniques, mais aussi une réac-
tion très dynamique à votre jeu. Son concept de circuit inno-
vateur simule par une technique semi-conducteur tous les élé-
ments créateurs de sons d’un ampli à lampe. Ce concept per-
met au TRIPLEX d’atteindre une qualité sonore jusque là irréalis-
able dans cette catégorie de prix, et rend possible la dynami-
que, dont le guitariste exigeant a besoin pour son expression
musicale.
CLEAN:
Selon le réglage du préampli, vous pouvez réaliser des sons
clean modernes ou ”Vintage”.
En augmentant le VOLUME, vous obtiendrez - grâce au circuit
”SoftClick” - le doux overdrive des vieux amplis à lampe. Si
besoin est, ce canal ”Clean” devient un canal ”Crunch”.
OVERDRIVE:
Des sons de type ”rock” classiques et puissants.
Une grande palette de sons Lead est possible grâce, en parti-
culier, à un réglage de médiums très efficace au niveau du
réglage de sonorité. Une diminution extrême des médiums
rend l’incomparable son des amplis à lampe moderne possi-
ble (idéal pour les techniques modernes, par exemple tap-
ping, et les accords durs et puissants).
2.0 L'UNITÉ D'EFFETS
Reverb, Delay ou Chorus peuvent être sélectionnés
séparément aux deux canaux du TRIPLEX. Par conséquent, les
possibilités de réglage des effets se limitent aux fonctions
essentielles.
REVERB:
L'effet Reverb du TRIPLEX produit une simulation spatiale pure.
Grâce au potentiomètre FX-Mix, il peut être ajouté à la puis-
sance sonore.
DELAY:
Les possibilités de réglage de cet effet classique s'échelonnent
entre de brefs "Slap Backs" et de longs "Tape Delays", simulati-
ons d’écho à bande. Delay Time (temps entre chaque répéti-
tion), Feedback (nombre de répétitions) et FX-Mix (volume de
l’effet) sont réglables.
CHORUS:
Grâce à son taux de Chorus réglable, le mode Chorus du TRI-
PLEX vous offre toutes les nuances possibles et imaginables de
cet effet tellement apprécié: du son légèrement aérien aux
effets "Univibe" à la Jimmy Hendrix.
3.0 RACCORDS ET
ELEMENTS DE COMMANDE
INPUT: entrée pour des guitares avec micros simples ou
doubles bobinages, actifs ou passifs.
CLEAN VOL: contrôle le volume du canal CLEAN. En fonction
de la puissance de sortie du micro, des sons légèrement
saturés de type crunch ( tecnologie SoftClick) peuvent être
réalisés, à partir d’une position du potentiomètre à ”12 heu-
res”.

FX SELECT: interrupteur à bascule à 3 niveaux par canal per-
mettant de présélectionner l'effet choisi (Reverb, Delay ou
Chorus).
CHANNEL SELECT: commute du canal CLEAN au canal OVER-
DRIVE. En position enfoncée le canal OVERDRIVE est activé.
OVERDRIVE LED ROUGE: le LED allumé indique que le canal
Lead est activé.
MODE: commutateur Mode dans le canal Overdrive pour bas-
culer entre deux caractéristiques de timbre d’Overdrive.
OVERDRIVE GAIN: contrôle le niveau de distorsion du canal
OVERDRIVE.
OVERDRIVE MASTER: règle le volume du canal OVERDRIVE pro-
portionnellement au canal CLEAN.
REGLAGE DE SONORITÉ: Bass (grave) , Mid (medium) et Treble
(aigu) pour les deux canaux. Les contrôles MID et TREBLE s’in-
fluencent mutuellement (comme il est normal et attendu d’un
ampli à lampe). Une augmentation des aiguës produit une
atténuation des médiums, et vice versa. Cette caractéristique
permet une grande variété de nuances sonores.
FX-MIX: règle la proportion d'effet Reverb ou de Delay selon
l'effet préréglé.
DELAY: règle le temps de Delay.
FEEDBACK: potentiomètre Feedback pour Delay.
CHORUS RATE: règle la vitesse de l'effet Chorus.
MASTER: contrôle le volume total du TRIPLEX. Ce potentiomètre
n’influence pas le niveau de LINE OUT.
PANNEAU ARRIÈRE:
LINE OUT: reliez ce jack à l’entrée de l’unité d’effets. Par ail-
leurs, le branchement d’un étage de puissance additionnel
est possible, ou d’une RED BOX, afin de conduire le signal à la
table de mixage.
LINE IN: relie cette prise à la sortie de l'unité d'effets.
FOOTSWITCH: connexion pour un pédalier standard (par exem-
ple Hughes & Kettner FS-2). Avec ce pédalier, il est possible
d’effectuer la commutation du canal CLEAN au canal OVER-
DRIVE (+ FX on/off). Le bouton CHANNEL SELECT sur le pan-
neau avant doit être en position CLEAN.
PHONES: prise jack pour le branchement d’un casque
d’écoute. Le jack déconnecte le haut-parleur interne.
MAINS: prise de secteur pour le câble d’alimentation livré
avec l’appareil. Vérifiez que la tension d’alimentation indiquée
sur l’appareil est identique à la tension de secteur, avant de
raccorder la fiche secteur.
4.0 CONFIGURATION STANDARD / CABLAGE

5.0 MANIEMENT DU TRIPLEX
5.1 SELECTION DES CANAUX
Les canaux du TRIPLEX sont sélectionnés par le bouton CHAN-
NEL SELECT ou par un pédalier externe.
INDICATION: Si vous travaillez avec un pédalier externe, le
bouton CHANNEL SELECT sur le panneau avant doit être en
position CLEAN.
5.2 LE TRIPLEX ET LES PROCESSEURS D’EFFETS
Le TRIPLEX est doté d’une boucle d’effets en série. Le signal du
préampli passe par une unité d’effets branchée et y est tra-
vaillé.
BRANCHEMENT DE L’UNITÉ D’EFFETS:
•Reliez les prises SEND ou LINE OUT avec l'INPUT et le prise
RETURN ou LINE IN avec l'OUTPUT de votre unité d’effets.
•Utilisez uniquement des câbles Patch (jack/jack) de haute
qualité, afin d’éviter des pertes de signaux, des bruits parasi-
tes ou des défaillances au niveau du son.
• Faites toujours attention à ce que votre unité d’effets ne
reçoive pas un signal trop puissant. Tenez compte du niveau
de modulation de votre unité d’effets, et utilisez les poten-
tiomètres OUTPUT ou INPUT de votre unité d’effets pour atté-
nuer.
•Ne jamais brancher des effets de saturation ou d’overdrive
dans la boucle d’effets. En principe, les effets de compressi-
on doivent toujours se trouver en début de la chaîne des sig-
naux. Les effets compresseurs (selon votre choix d’effet sono-
re) doivent être branchés, le cas échéant, avant l’entrée de
l’ampli.
•Faites toujours attention à ce que les diverses unités d’effets
soient branchées dans le bon ordre.
5.3 TRIPLEX ET TABLE DE MIXAGE
Pour le branchement du TRIPLEX à une table de mixage, nous
recommandons d’acheminer le signal par une RED BOX de
Hughes & Kettner. Celle-ci doit être reliée à la prise LINE OUT
de l’ampli, le niveau de sortie étant indépendant du Master.
Le signal est symétrisé et doté d’une simulation de haut-par-
leur.
6.0 ENTRETIEN ET SERVICE
Le TRIPLEX n’a besoin d’aucun entretien particulier. Toutefois
nous vous recommandons de suivre certaines règles de base,
qui augmenteront la longévité de votre ampli:
•Assurez vous que tous les appareils périphériques soient en
bon état technique.
•Des câbles défectueux (avec court-circuit ou contact inter-
mittent) sont fréquemment la cause de défaillances au
niveau de l’étage de puissance. Un mauvais câble provo-
que souvent des bourdonnements.
•Assurez vous que la ventilation de votre ampli soit toujours
garantie sur les surfaces d’aération.
•Evitez les chocs, l’exposition à la chaleur, l’humidité et la
poussière.
•Soyez particulièrement méticuleux en ce qui concerne les
spécifications de tout appareil additionnel. N’utilisez jamais
de haut-parleurs additionnels en parallèle au haut-parleur
intégré. Ne branchez jamais de sorties à niveau trop élevé
(par exemple étages de puissance) à l’entrée de votre
ampli.

•Contrôlez toujours la tension du réseau secteur avant de
brancher l’appareil . En cas de doute, contactez un techni-
cien de scène, le régisseur etc.
• Ne tentez pas de réparations ”Système D”! Il est même
préférable de laisser effectuer le changement d’un fusible
intérieur par un technicien qualifié.
La surface du TRIPLEX se nettoie facilement à l’aide d’un chif-
fon humide.
7.0 DEPISTAGE DES PANNES
E1) Le TRIPLEX ne peut être allumé:
•L’ampli n’est pas alimenté. Contrôlez si la connexion du
câble secteur est correcte!
•Le fusible de protection est défectueux. Remplacez-le par
un fusible de même valeur. En cas de nouveau dommage
consultez votre revendeur HUGHES & KETTNER.
E2) Le TRIPLEX est raccordé correctement mais aucun son n’est
audible:
•Un ou plusieurs des contrôles GAIN et MASTER sont réglés sur
0. Tournez les boutons de réglage.
•Un des fusibles internes a été activé à cause d’un court-cir-
cuit dans un raccord de haut-parleur. Assurez vous que les
raccords ne soient pas pontés, et laissez changer le fusible
par un technicien de service qualifié (faites attention à la
valeur!).
E3) Le canal CLEAN ne peut pas être activé par un pédalier
externe:
•Le bouton CHANNEL SELECT sur le panneau avant n’est pas
en position ”OFF”. Allumez le sélecteur adéquat.
•Le connecteur du STAGEBOARD n’est pas branché. Câblez
votre TRIPLEX.
E4) L’utilisation de la prise LINE OUT/LINE IN produit un
bourdonnement:
•Un champ électrique ou magnétique alternatif interfère
dans votre circuit. Utilisez un câble de meilleure qualité, et
déplacez votre circuit de telle façon que l’interférence soit
minimisée. Si ceci n’est pas possible, nous recommandons
l’utilisation d’un boîtier de direct.
•Une boucle de masse se produit par la prise de terre des dif-
férents appareils connectés. Ne jamais éteindre l’interrupteur
de sécurité des appareils ! (mise à la terre) Utilisez les deux
appareils sur le même boitier distributeur. S’il n’est pas possi-
ble d’éliminer le bourdonnement de cette façon, reroutez la
connexion au travers d’un boîtier de direct.
E5) Le signal est tout à fait distordu lors du branchement d’une
unité d’effets sur LINE OUT (même en son clean):
•L’entrée de l’unité d’effets est saturée. Baissez le niveau de
sensibilité (INPUT ou GAIN) sur l’unité d’effets.
E6) Le signal de sortie est trop bas lors du branchement d’une
unité d’effets sur LINE OUT:
•Le niveau de l’unité d’effets est mal réglé à sa sortie.
Augmentez OUTPUT” sur l’unité d’effets.

CARACTERISTIQUES
TECHNIQUES
SECTION PREAMPLIFICATEUR:
CANAUX CLEAN ET OVERDRIVE A TRANSISTORS
ENTREE: -10 dB / 1 M ohms
SORTIE LIGNE: 0 dBV / 25 K ohms
ENTREE LIGNE: 0 dBV / 220 ohms
SECTION ETAGE DE PUISSANCE:
Ampli de puissance transistors de type
CURRENT FEEDBACK 50 watts RMS sous 8 ohms
BANDE PASSANTE:
20 Hz - 30 kHz sous 8 ohms
HAUT-PARLEUR:
CELESTION®RockDriver Junior, 12”, 8 ohms
PHONES :
100 mW sous 4-600 ohms
CARACTERISTIQUES GENERALES:
Tension du réseau secteur:
230 V (modèle européen)
117 V (modèle US)
Puissance max. de consommation:
70 VA
Fusible de protection externe:
250 mA Temporisé (modèle européen)
500 mA Temporisé (modèle US)
Dimensions:
490 x 445 x 270 mm (H x L x P)
Poids:
14,5 KGS
