HumanTechnik lisa User manual

Bedienungsanleitung
Funk-Repeater
Seite 2
EN Operating Instructions
RF Repeater
Page 8
FR Mode d’emploi
Amplificateur de signal radio
Page 14
NL Ge ruiksaanwijzing
Radio repeater
Pagina 20
IT Istruzioni per l’uso
Radioripetitore
Pagina 26
ES Instrucciones de servicio
Repetidor de radio
Página 32
DE
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 1

2 Deutsch
Ein-/
Ausschalter
Kanalwahlschalter
(im Batteriefach)
Batteriefach
Netzteilbuchse
Signallämpchen
Batterie-leer
Anzeige
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 2

Funktionsprinzip
Der Funk Repeater empfängt die Sig-
nale aller lisa-Funksender, die sich in
Reichweite befinden und auf den
gleichen Kanal eingestellt sind. Bei
Empfang eines Signals, wiederholt
der Funk Repeater das Signal und
sendet es 15 Sekunden lang. Da lisa-
Funksender ihr Signal 25 Sekunden
senden, legt der Funk Repeater nach
dem Senden eine Pause von 15 Se-
kunden ein, um zu umgehen, dass er
das selbe Signal ein weiters mal erhält
und sendet. Nach der Empfangspause
ist der Funk Repeater für ein neues
Signal betriebsbereit.

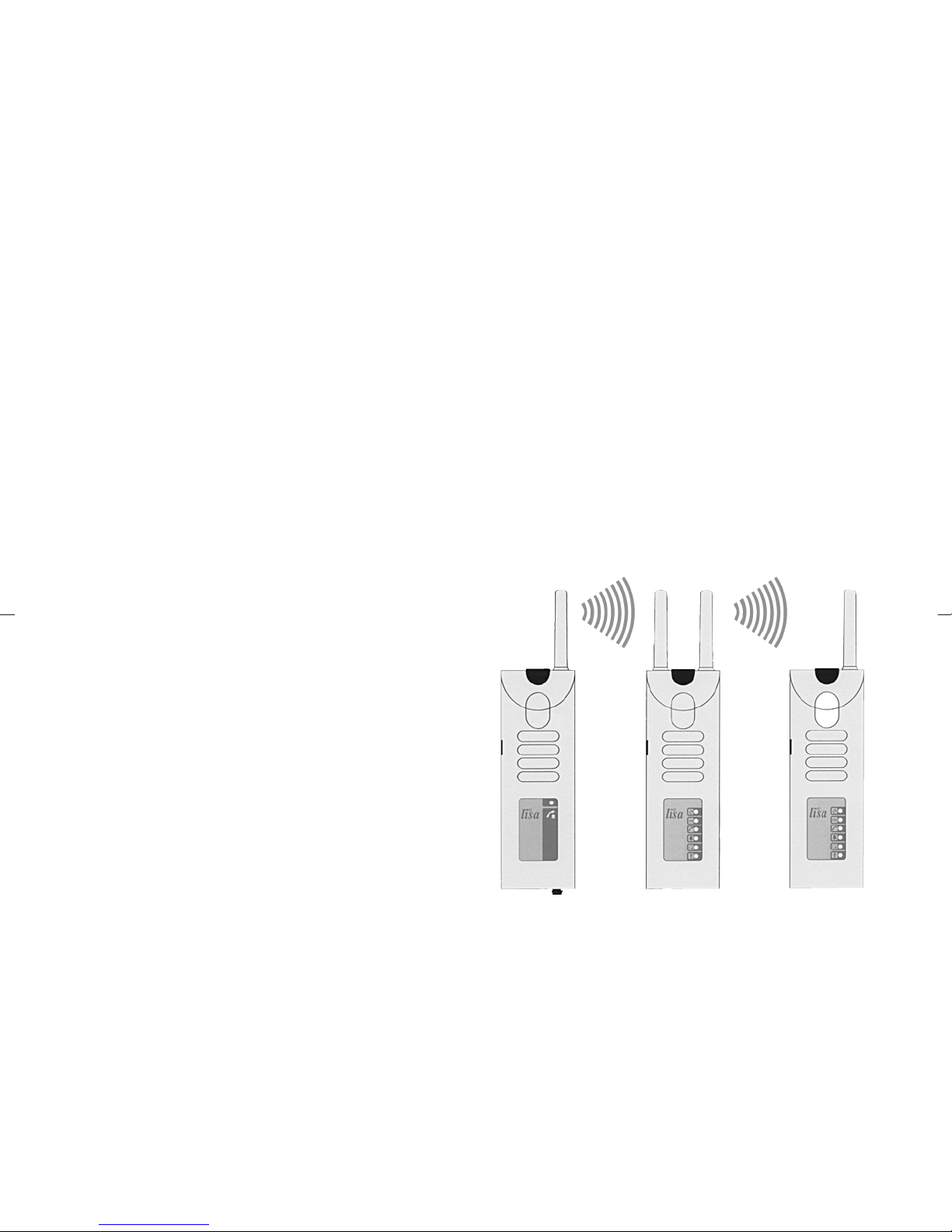

Anwendungs eispiel
In etrie nahme –
1. Netz etrie
Das erät kann sowohl mit Batterie
als auch mit einem Netzteil betrieben
Deutsch 3
Wir beglückwünschen Sie zum
Erwerb Ihres Funk Repeaters und
hoffen, dass Sie lange Zeit daran
Freude haben. Sie haben sich dabei
für ein modernes und zuverlässiges
System entschieden. Bitte lesen Sie
diese Bedienungsanleitung aufmerk-
sam durch, um die Anlage richtig in
Betrieb nehmen zu können und mit
allen Möglichkeiten des Systems ver-
traut zu werden.
Standard-Lieferumfang
Überprüfen Sie bitte, ob alle nachfol-
gend aufgeführten Teile enthalten
sind:
-lisa Funk Repeater
- 9 V-Blockbatterie
- 12 V-Steckernetzteil
- Bedienungsanleitung
- arantiekarte
Sollten Teile fehlen, wenden Sie sich
bitte an den Fachhändler oder direkt
an den Hersteller.
Allgemein
Der Funk Repeater dient zur Reich-
weitensteigerung von lisa-Funksen-
dern. Durch seinen Einsatz kann die
doppelte Reichweite des ursprüng-
lichen Signals erzielt werden. Darü-
ber hinaus wird der Empfang bei kri
ti-
schen Funkstrecken-Situationen, wie
etwa in stahlarmierten ebäuden oder
Umgebungen mit erhöhtem Funkver-
kehr, verbessert.
Funksender Funk-
Repeater Funk- Blinklampe
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 3

4 Deutsch
werden. Um jedoch einen Ausfall auf-
grund einer leeren Batterie auszu-
schließen, sollte der Funk Repeater
mit dem Netzteil betrieben werden.
Wir empfehlen die 9 V-Blockbatterie
nur als Stromausfallüberbrückung zu
verwenden. Um das Netzteil anzu-
schließen, verbinden Sie den Stecker
am Ende des Netzteilkabels mit der
dafür vorgesehenen Buchse auf der
linken eräteseite. Anschließend
stecken Sie das Netzteil in die 230 V
Haushaltssteckdose.

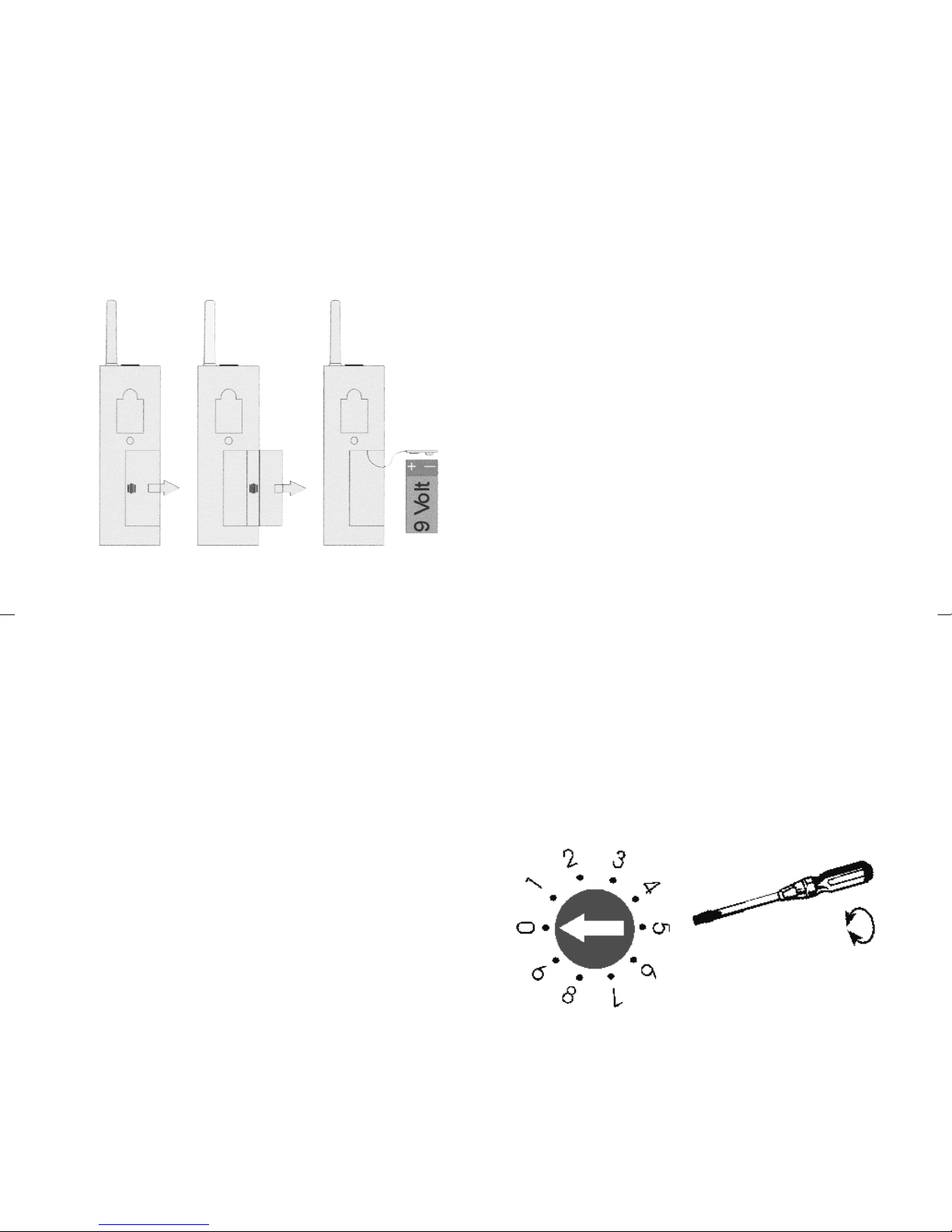

2. Einlegen der Batterie
Auf der Rückseite des Funk Repea-
ters befindet sich ein Batteriefach.
Öffnen Sie dieses, indem Sie mit
einem Daumen den Batteriefach-
deckel vom erät nach rechts schie-
ben. Verbinden Sie eine 9 V-Block-
batterie mit dem Anschlussstecker,
legen Sie die Batterie in die Aus-
sparung und verschließen Sie das
erät wieder.
2.1 Batterie leer
Eine permanent leuchtende "Batterie-
leer-Anzeige" bedeutet, dass die ein-
gesetzte Batterie nahezu entladen
ist, die Batterie muss ausgetauscht
werden.
3. Einschalten des Geräts
Stellen Sie den Ein-/Ausschalter auf
‚Ein’. Damit ist der Funk Repeater
betriebsbereit. Nach dem Einschal-
ten leuchten alle Signal-LEDs nach-
einander kurz auf. An diesem Selbst-
test erkennen Sie, dass das erät
einwandfrei arbeitet.
4. Einstellen des richtigen Funkkanals
Durch ein spezielles digitales Über-
tragungsverfahren ist das fehlerfreie
Erkennen der Funksignale gewähr-
leistet. Dieses Verfahren ermöglicht
auch das Einstellen von 10 verschie-
denen Funkkanälen.
Ab Werk ist der Funk Repeater auf
Kanal 0 eingestellt. Nur wenn in
einem Haus Anlagen von verschiede-
nen Benutzern betrieben werden,
müssen die eräte der einzelnen
Benutzer auf unterschiedliche Funk-
kanäle eingestellt werden.
Beispiel: eingestellte Kanalnummer 0
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 4

Deutsch 5
Positionierung des Funksenders
Um eine möglichst große Reichweite
des Funksenders zu erreichen, soll-
ten Sie die nachfolgenden Hinweise
zur Aufstellung beachten:
- Der Funksender sollte nicht in der
Nähe von stark störstrahlungspro-
duzierenden eräten wie Fernse-
hern, Monitoren oder Mobiltelefo-
nen aufgestellt werden.
- Der Funksender sollte nicht auf me-
tallischen
egenständen positio-
niert werden, da sonst die Funk-
reichweite durch metallische Ab-
schirmung verkürzt wird.
- Stellen Sie das erät möglichst
zentral im Haus und in mittlerer
Raumhöhe auf.
Wartung und Pflege
Alle lisa eräte sind wartungsfrei. Bei
Verschmutzung sollten Sie das erät
gelegentlich mit einem weichen, an-
gefeuchteten Tuch reinigen. Verwen-
den Sie niemals Alkohol, Verdün
ner
oder andere organische Lösungs-
mittel.
lisa eräte bitte nicht über längere
Zeit direkter Sonneneinstrahlung aus-
setzen und darüber hinaus vor
großer Hitze, Feuchtigkeit oder star-
ker mechanischer Erschütterung
schützen.
Achtung: Das erät ist nicht gegen
Spritzwasser geschützt. Stellen Sie
keine mit Flüssigkeit gefüllten egen-
stände, z.B. Vasen, auf das erät.
Den gewünschten Kanal stellen Sie
ein, indem Sie den Kanalwahlschalter
im oberen Bereich des Batteriefachs
mit einem kleinen Schraubendreher
auf die gewünschte Kanalnummer
stellen. Alle Sender und Empfänger
müssen auf den gleichen Kanal ein-
gestellt werden.
Funkreichweite
Beachten Sie bei der Benutzung des
Funk Repeaters:
Die Reichweite der Funksignale des
Senders ist auf 80 Meter unter opti-
malen Bedingungen ausgelegt.
Mögliche Ursachen für eine ver-
minderte Reichweite können sein:
- Bebauung oder Vegetation
- Störstrahlungen von Bildschirmen
und Mobiltelefonen. Diese können
sogar ein Aussetzen des Empfän-
gers auslösen.
-
Der Abstand des Senders zu strah-
lenreflektierenden Flächen wie Böd-
en
und Wänden ist ungünstig ge-
wählt, so dass sich Signalwelle
und reflektierte Welle gegenseitig
schwächen oder sogar auslöschen.
- Metallische egenstände verkürzen
die Reichweite durch metallische
Abschirmung.
-
Besonders in städtischen ebieten
gibt es viele Strahlungsquellen, die
das Ursprungssignal verfälschen
können.
-
eräte mit ähnlichen Arbeitsfrequ-
enzen und geringem Abstand kön-
nen sich ebenfalls gegenseitig stören.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 5

6 Deutsch
Ebenfalls dürfen keine offenen
Brandquellen, wie z.B. brennende
Kerzen, auf das erät gestellt wer-
den.
Garantie
Der Funk Repeater weist eine hohe
Betriebssicherheit auf. Sollten trotz
sachgerechter Bedienung Störungen
auftreten, setzen Sie sich bitte mit
Ihrem Fachhändler in Verbindung
oder wenden Sie sich direkt an den
Hersteller. Die arantieleistung um-
fasst die kostenlose Reparatur sowie
den kostenlosen Rückversand. Vor-
raussetzung dafür ist das Einsenden
in der Originalverpackung, werfen
Sie diese also nicht weg.
Die arantie verfällt bei Schäden, die
durch unsachgemäße Behandlung
oder Reparaturversuchen von nicht
autorisierten Personen (Zerstörung
des erätesiegels) herbeigeführt
wurden. arantiereparaturen werden
nur bei Einsendung der ausgefüllten
arantiekarte und einer Kopie der
Rechnung/Kassenbeleg des Fach-
händlers durchgeführt.
Die Gerätenummer muss in jedem
Fall mit angege en werden.
Entsorgung von gebrauchten
elektrischen und elektronischen
eräten (anzuwenden in den
Ländern der Europäischen Union
und anderen europäischen Ländern
mit einem separaten Sammelsystem
für diese eräte). Das Symbol auf
dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einer
Annahmestelle für das Recycling von
elektrischen und elektronischen
eräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die esundheit
Ihrer Mitmenschen. Umwelt und
esundheit werden durch falsches
Entsorgen gefährdet. Materialrecyc-
ling hilft, den Verbrauch von Rohstof-
fen zu verringern.
Weitere Informatio-
nen über das Recycling dieses Pro-
dukts erhalten Sie von Ihrer emeinde,
den kommunalen Entsorgungsbetrie-
ben oder dem eschäft, in welchem
Sie das Produkt gekauft haben.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 6

Deutsch 7
Technische Daten
Stromversorgung: 12 V Steckernetzteil oder über 9 V-Blockbatterie
Batterielebensdauer: ca. 3-4 Wochen (bei 5 Ereignissen pro Tag)
Frequenz: 868,35 MHz
Arbeitsbereich: 0° C - 40° C
Batterie-/Akku-leer-Anzeige: 1 LED orange
Optische Signalisierung: 1 LED rot (Feueralarm)
1 LED blau (Wasseralarm)
1 LED orange (Telefonsignal)
1 LED grün (Türklingelsignal)
1 LED weiß (Baby)
1 LED gelb (Personenruf)
alle 6 LED’s (Alarm)
Höhe (mit Antennen): 147 mm (201 mm)
Breite: 50 mm
Tiefe: 41 mm
ewicht (mit Batterie): 155 g
Dieses erät erfüllt die Anforderungen folgender EU-Richtlinien:
- 2011/65/E RoHS-Richtlinie - 2002/96/E WEEE-Richtlinie
- 1999/5/E R&TTE-Richtlinie
- EN60950-1: 2006 + A11: 2006 + A1: 2010 + A12: 2011
Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen auf dem
erät bestätigt. CE Konformitätserklärungen stehen im Internet unter
w
ww ww w. .h hu um ma an nt te ec ch hn ni ik k. .c co om m/ /s se er rv vi ic ce ezur Verfügung.
Technische Änderungen vorbehalten.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 7

8 English
ON- / OFF
switch
Channel selector
Battery compartment
Connection
socket for
power supply
unit
Indicator lamps
Low battery
indicator
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 8

English 9
We would like to congratulate you on
the purchase of your RF Repeater
and hope that it will serve you well for
a long time to come. You have cho-
sen a modern and reliable system.
Please read the operating instruc-
tions through carefully to be able to
start the unit correctly and to fami-
liarise yourself with all of the systems
features.
Included in the standard package:
Please check if all following compo-
nents are included:
- RF Repeater
- 9 V block battery
- 12 V plug-in PSU
- Operating Instructions
- Warranty card
If any parts are missing please imme-
diately contact your dealer or the
manufacturer directly.
General information
The RF Repeater significantly increa-
ses the range of lisa RF transmitters;
it can be used to double the range of
the original signal. In addition, it can
improve reception for critical trans-
mission path situations, such as in
steel-reinforced buildings or environ-
ments with a lot of other radio traffic.
How it works
The RF Repeater is able to pick up
the signals sent by all the lisa RF
transmitters within range and set to
the same channel. When a signal is
received, the RF Repeater repeats
the signal and transmits it for 15 sec-
onds. Since lisa RF transmitters
transmit their signals for 25 se conds,
the RF Repeater pauses for 15 sec-
onds after transmitting its signal to
avoid receiving and sending the
same signal again. After this pause,
the RF Repeater is ready to receive
the next signal.

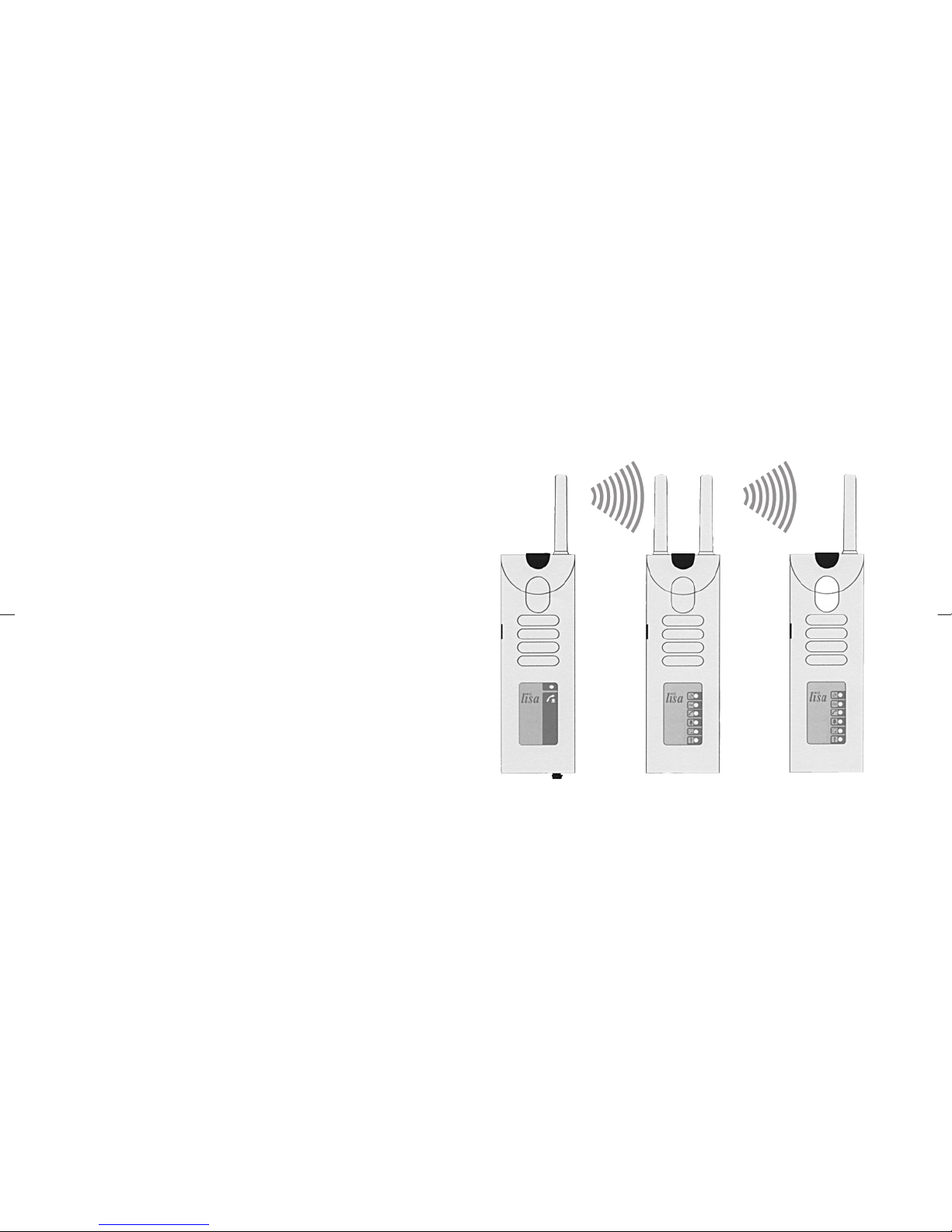

Examples of applications
First-time operation –
1. Mains operation
The device can be operated plugged
into the regular power supply or fitted
with a battery. However, in order to
avoid a malfunction of the device due
to a dead battery, we recommend
that you plug the RF Repeater into a
wall outlet and use the 9 V block bat-
RF transmitter RF Repeater RF flashing
light
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 9

10 English
tery as an emergency power supp ly
in the event of a power fai lure. To
connect the power cord, plug the
connector on the end of the power
cord into the corresponding jack on
the left-hand side of the device. Then
plug the power cord into a wall outlet
with a regular 230 V power supply.

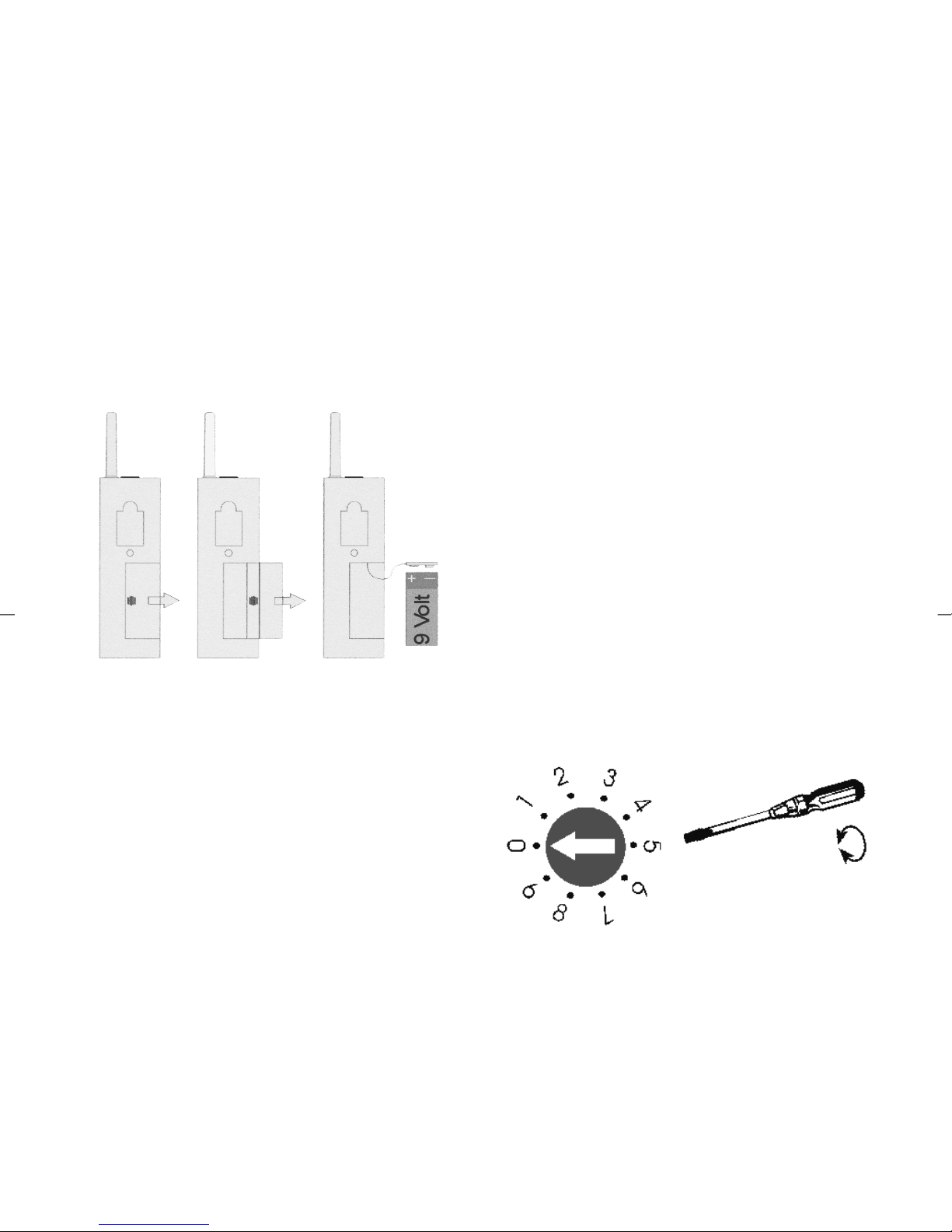

2. Inserting the attery
A battery compartment is located on
the back of the RF Repeater. Open it
by sliding the cover of the battery
compartment to the right of the recei-
ver using your thumb. Connect a 9 V
block battery to the connector plug,
place the battery into the recess and
close the recei ver again. When the
battery is connected, the receiving
signals may be triggered once.
2.1 Low attery
If the “low battery indicator” lights up
permanently, this indicates that the
battery is almost dead and must be
replaced.
3. Switching on the device
Set the on/off switch to ‘ON’. Now the
RF Repeater is ready to operate.
Once you switch on the device, all
the signal LEDs will light up briefly
one after the other. This self-test indi-
cates that the device is functioning
properly.
4. Setting the correct radio channel
A special digital transmission pro-
cess ensures that the radio signals
are picked up without errors. This
process also makes it possible to set
10 different radio channels.
When supplied from the factory, all
RF Repeaters are set to channel 0.
It is only necessary to set units to
other channels if you have several
different users operating units in the
same building. Set the required
channel by using a small screwdriver
to turn the channel selector switch,
which is located towards the top of
the battery compartment, to the re-
quired channel number. All transmit-
ters and receivers must be set to the
same channel.
Example: Set channel number 0
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 10

English 11
Positioning the radio transmitter
Bear in mind the following points
when positioning the ra dio transmit-
ter, in order to achie ve the greatest
possible range from the radio trans-
mitter:
-
The radio transmitter should not be
set up close to devices which emit
powerful interference signals, such
as TVs, computer monitors or
mobile phones.
- The radio transmitter should not
be placed on metallic objects, since
otherwise the radio range will be
restricted by metallic shielding.
- Position the radio transmitter as
close to the centre of the building
as possible, at a medium height in
the room.
Maintenance and care
The RF Repeater does not require
any maintenance. If the unit does
become dirty, simply wipe it clean
with a soft, damp cloth. Never use
spirits, thinners or other organic sol-
vents.
Do not set up the RF Repeater where
it will be exposed to full sunlight for
long periods.
In addition, it must be protected
against excessive heat, moisture and
severe mechanical shocks.
Note: This product is not protected
against splash water. Do not place
any container s filled with water, such
as flower vases, or anything with an
Radio range
Note the following points when using
the RF Repeater:
The radio signals are designed to
have a range of 80 meters under
optimum conditions.
The following conditions may result
in a reduced range:
- Signal transmission through buil
ding structures or vegeta tion
- Interference from TVs, computer
monitors and mobile phones.
Under certain circumstances, this
may prevent the receiver from fun-
ctioning at all.
- Positioning of the transmitter at an
unfavourable distance from surfa-
ces which reflect radio waves, for
example floors and walls.
This may lead to the signal wave
being weakened or even cancelled
out by the reflected wave.
- Metallic objects reduce the range
due to the shielding effect of the
metal.
-
Particularly in towns and cities, there
may be many other sources of
radio waves which can disrupt the
original signal.
- Having units operating at similar
frequencies located close to one
another may also result in mutual
interference.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 11

12 English
open flame, such as a lit candle, on
or near the product.
Warranty
The RF Repeater is a very reliable
product. Should a malfunction occur
despite the unit having been set up
and operated correctly, please
contact your dealer or the manufac-
turer directly.
This warranty covers the repair of the
product and returning it to you free of
charge. It is essential that you send
in the product in its original packa-
ging, so do not throw the packaging
away.
The warranty does not apply to dam-
age caused by incorrect handling or
attempts to repair the unit by people
not authorised to do so (destruction
of the seal on the unit).
Repairs will only be carried out under
warranty if the completed warranty
card is returned accompanied by a
copy of the dealer's in voice/till receipt.
Always specify the product num-
er in any event.
Disposal
Disposal of used electric and
electronic units (applicable in
the countries of the Euro pean Union
and other European countries with a
separate collection system). The
symbol on the product or the packa-
ging indicates that this product is not
to be handled as ordinary household
waste but has to be returned to a
collecting point for the recycling of
electric and electronic units. You pro-
tect the environment and health of
your fellow men by the correct dispo-
sal of this products. Environment and
health are endangered by a faulty
disposal. Material recycling helps to
reduce the consump tion of raw mate-
rial. You will receive further informati-
on on the recyc ling of this product
from your local community, your com-
munal disposal company or your
local dealer.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 12

English 13
Specifications:
Power supply: 12 V Power cord or 9 V-block battery
Battery life: Approx. 3-4 weeks (at 5 events per day)
Frequency: 868.35 MHz
Operating temperature: 0° C - 40° C
Low-battery indicator: 1 orange LED
Battery-low indicator: 1 LED orange
Visual signals: 1 LED red (fire alarm)
1 LED blue (water alarm)
1 LED orange (telephone signal)
1 LED green (doorbell signal)
1 LED white (babymonitor)
1 LED yellow (rerson call)
All 6 LEDs (alarm)
Height (with antenna): 147 mm (201 mm)
Width: 50 mm
Depth: 41 mm
Weight (with battery): 155 g
This device complies to the following EU directives:
- 2011/65/E RoHS directive - 2002/96/E WEEE directive
- 1999/5/E R&TTE directive
- EN60950-1: 2006 + A11: 2006 + A1: 2010 + A12: 2011
Compliance with the directives listed above is confirmed by the CE seal on the
device. CE compliance declarations are available on the Internet at
w
ww ww w. .h hu um ma an nt te ec ch hn ni ik k. .c co om m/ /s se er rv vi ic ce e.
Technical specifications subject to change without notice.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 13

14 Français
Bouton
marche/arrêt
Sélecteur de canal
Logement de
la pile
Prise pour
alimentation
secteur
Diodes électro-
luminescentes
Indicateur
de pile usée
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 14

Français 15
Félicitations pour l'achat de cet
amplificateur de signal radio, nous
espérons qu'il vous apportera long -
temps satisfaction. Vous avez opté
pour un système moderne et fiable.
Veuillez lire attentivement ce mode
d´emploi pour une bonne mise en
service de l´appareil et pour vous
familiariser avec toutes les possibi-
lités du système.
Livraison standard
Vérifiez si les pièces suivantes sont
incluses :
- Amplificateur de signal radio
- Pile monobloc 9 V
- Bloc-secteur enfichable 12 V
- Mode d’emploi
- Coupon de garantie
En cas de livraison incomplète veuil-
lez contacter immédiatement votre
revendeur.
Généralités
L'amplificateur de signal radio sert à
augmenter la portée des émetteurs
radio lisa. Son utilisation permet de
doubler la portée du signal d'origine.
La réception est améliorée en cas de
connexion radio critique, par exem-
ple dans des bâtiments avec armatu-
re en acier ou en présence d'interfér-
ences.
Principe de fonctionnement
L'amplificateur de signal radio reçoit
les signaux de tous les émetteurs
radio lisa situés à portée qui sont
réglés sur le même canal. A la récep -
tion d'un signal, l'amplificateur de
signal radio répète ce signal et l'émet
pendant 15 secondes. Comme les
émetteurs radio lisa émettent leurs
signaux pendant 25 secondes,
l'amplificateur de signal radio effec -
tue une pause de 15 secondes après
émission afin d'éviter qu'il ne reçoi ve
de nouveau le même signal et ne le
renvoie. Après cette interruption,
l'amplificateur de signal radio est
prêt à recevoir un nouveau signal.
Exemple d'application
Mise en service –
1. Alimentation sur le secteur
L'appareil fonctionne aussi bien sur
pile qu'avec un bloc-secteur. Afin
d'exclure toute panne due à l'usure
de la pile, il est préférable d'utiliser
l'amplificateur de signal radio avec le
Émetteur radio Amplificateur
de signal
radio
Lampe-flash
radio
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 15

16 Français
bloc-secteur. Nous recommandonsde
garder la pile monobloc de 9 V uni-
quement comme sécurité en cas de
coupure de courant. Pour raccorder
le bloc-secteur, brancher la fiche
mâle du câble du bloc-secteur dans
la fiche prévue à cet effet sur le côté
gauche de l'appareil. Raccorder
ensuite le bloc-secteur dans la prise
de courant du secteur à 230 V.
2. Mise en place de la pile
Au dos de l'amplificateur de signal
radio se trouve un compartiment à
piles. L'ouvrir en faisant coulisser le
couvercle du compartiment à piles
vers la droite avec le pouce. Connec-
ter la pile monobloc 9 V à la fiche de
raccordement, placer la pile dans
son logement et refermer l'appareil.
2.1 Piles usées
Lorsque l'« indicateur de piles usées
» brille en permanence, cela signifie
que la pile est presque déchargée et
doit être remplacée.
3. Mise en marche de l'appareil
Placer l'interrupteur marche/arrêt sur
‚Marche’. L'amplificateur de signal
radio est maintenant prêt à fonc-
tionner. A la mise en marche, toutes
les lampes-témoins s'allument les
unes après les autres. Ce test permet
de vérifier que l'appareil est en bon
état de marche.
4. Réglage du canal radio correct
Un procédé de transmission numé -
rique spécial assure la détection
sans défauts des signaux radio.
Ce procédé permet également le
réglage de 10 canaux radio diffé -
rents.
Départ usine, l'amplificateur de sig-
nal radio est réglé sur le canal 0. Ce
n’est que dans le cas où l’on utilise -
rait simultanément dans un même
bâtiment différentes installations, qu’il
faudrait régler les appareils des dif-
férents utilisateurs sur des canaux
différents.
Exemple: sélecteur de canal sur posi-
tion 0
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 16

Français 17
- Des appareils avec des fréquen ces
de travail similaires se trouvant à
une faible distance les uns des
autres peuvent également se brou
iller mutuellement.
Positionnement de l’émetteur radio
lisa
Pour que l’amplificateur de signal
radio atteigne la plus grande portée
possible, les remarques suivantes
sont à prendr e en compte pour sa
mise en place :
- L’émetteur radio lisa ne doit pas
être placé à proximité d’appareils
produisant des rayonnements pa-
rasites importants comme les télé-
viseurs, les écrans d’ordinateurs ou
les téléphones sans fil.
- L’émetteur radio lisa ne doit pas
être placé sur des objets métalli-
ques qui réduisent la portée radio
du fait du blindage métallique.
- Placer l’émetteur radio lisa si pos-
sible à hauteur moyenne dans un
endroit central de la maison.
Maintenance et entretien
L’ amplificateur de signal radio est
exempt de maintenance. S’il est sale,
nettoyez l’appareil avec un chiffon
doux et légèrement humide.
N’utilisez jamais d’alcool, de diluant
ni d’autres solvants organiques.
L’ amplificateur de signal radio ne
doit pas être exposé en plein soleil
de façon prolongée et il doit être
proté gé contre une chaleur importan-
Régler le canal souhaité en plaçant
le sélecteur de canal, qui se trouve
sur le côté droit de l'appareil, sur le
numéro de canal souhaité à l'aide
d'un petit tournevis. Tous les émet-
teurs et les récepteurs doivent être
réglés sur le même canal.
Portée du signal radio
Attention lors de l'utilisation de l'amplifi-
cateur de signal radio :
La portée des signaux radio des
émetteurs est de 80 m dans des con-
ditions optimales.
Une portée réduite peut être due
aux causes suivantes :
- Constructions ou végétation
- Rayonnements parasites d’écrans
d’ordinateurs et de téléphones
sans fil. Ceux-ci peuvent même
provoquer une interruption du fon-
ctionnement du récepteur.
- La distance de l’émetteur par rap-
port à des surfaces réfléchissan-
tes comme les sols et les murs, a
été mal choisie ce qui fait que
l’onde du signal et l’onde réfléchie
s’affaiblissent voire même s’annulent
mutuellement.
- Des objets métalliques réduisent
la portée du fait du blindage méta-
llique.
-
Particulièrement dans les zones ur-
baines, de nombreuses sources
de rayonnement sont susceptibles
de fausser le signal d’origine.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 17

18 Français
te, l’humidité et de fortes vibrations
mécaniques.
Important : Cet appareil n’est pas
protégé contre les projections d’eau.
Ne pas poser d’objet rempli d’un
liquide, par exemple un vase, près
de l’appareil. De même, ne pas
poser près de l’appareil une source
de combustion comme par exemple
une bougie allumée.
Garantie
Tous les appareils lisa sont très fiab -
les. Si en dépit d’un mon tage et d’un
em ploi corrects, des dysfonctionne-
ments apparaissaient, veuillez con -
tacter votre vendeur spécialisé ou
vous adresser directement au fabri-
cant.
La garantie comprend la réparation
gratuite y compris la réexpédition. La
seule condition est de renvoyer
l’appareil dans son emballage
d’origine. Ne le jetez donc pas.
Cette garantie ne s’applique pas
pour des dommages occasionnés
par une mauvaise manipulation ou
encore des tentatives de réparation
par des personnes non autorisées
(endo mmagement du cachet sig-
nalétique de l’appareil).
Les réparations sous garantie ne
sont exécutées qu'après réception
du coupon de garantie dûment rem-
pli ou d'une copie de la facture ou du
ticket de caisse du revendeur.
Le numéro de l’appareil doit être
indiqué dans tous les cas.
Gestion des déchets
estion des déchets électri-
ques et électroniques (dans les
pays de l’Union européenne et dans
les autres pays européens disposant
d’un système de collecte distinct
pour cette classe de dé-chets). Le
symbole sur le produit ou l’emballage
indique que ce produit ne doit pas
être jeté comme les déchets ména-
gers ordinaires, mais apporté à un
point de collecte pour le recyclage
des déchets électriques et électroni-
ques.
En respectant ces règles pour votre
équipement usagé, vous apportez
une contribution importante à la pro-
tection de l’environnement et de
votre santé. Le non-respect de ces
règles pour votre équipement usagé
constitue une atteinte à l’environnement
et une menace pour votre santé.
Le recyclage des matériaux contri-
bue à réduire la quantité de matières
premières utilisées. Pour en savoir
plus sur le recyclage de ce produit,
veuillez contacter les autorités loca-
les compétentes, votre mairie ou le
magasin où vous avez effectué votre
achat.
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 18

Spécifications techniques
Alimentation électrique : bloc-secteur enfichable 12 V
ou
pile monobloc 9 V
Durée de vie de la pile : environ 3 à 4 semaines (à raison de 5 événements
par jour)
Fréquence : 868,35 MHz
Plage de fonctionnement : de 0° C à 40° C
Indicateur de piles usées : 1 diode lumineuse orange
Signalisation optique : 1 diode lumineuse rouge (feu)
1 diode lumineuse blue (inondation)
1 diode lumineuse orange (téléphone)
1 diode lumineuse vert (porte d'entrée)
1 diode lumineuse blanc (pleurs de bébé)
1 diode lumineuse jaune (appel d'une personne)
Les 6 LED (alarme)
Hauteur (avec antenne) : 147 mm (201 mm)
Largeur : 50 mm
Profondeur : 41 mm
Poids (avec pile) : 155 g
Cet appareil est conforme aux exigences des directives communautaires ci-après:
- 2011/65/CE Directive RoHS - 2002/96/CE Directive WEEE
- 1999/5/CE Directive R&TTE
- EN60950-1: 2006 + A11: 2006 + A1: 2010 + A12: 2011
La conformité avec les directives ci-dessus est attestée par le logo CE apposé
sur l’appareil. Les déclarations de conformité CE sont consultables sur Internet
sur le site w
ww ww w. .h hu um ma an nt te ec ch hn ni ik k. .c co om m/ /s se er rv vi ic ce e.
Sous réserves de modifications techniques.
Français 19
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 19

20 Nederlands
Aan/uit-
schakelaar
Kanaalkeuze-
schakelaar
Batterijruimte
Netsnoer-
aansluiting
Signallampjes
Indicator
batterij leeg
BA_Funk_Repeater_2018-06:BA_Funkrepeater_0615 15.06.2018 14:51 Seite 20
