Innehåll
1 Säkerhet........................................................... 2
2 Introduktion.......................................................3
3 Installation........................................................ 6
4 Underhåll........................................................ 20
5 Felsökning...................................................... 20
6 Förvaring och kassering................................. 24
7 Tekniska data................................................. 24
8 Garanti............................................................25
9 Försäkran om överensstämmelse.................. 26
1 Säkerhet
1.1 Säkerhetsdefinitioner
Varningar, försiktighetsåtgärder och anmärkningar
används för att betona speciellt viktiga delar i
bruksanvisningen.
VARNING: Används om det finns risk
för skador eller dödsfall för användaren
eller kringstående om anvisningarna i
bruksanvisningen inte följs.
OBSERVERA: Används om det
finns risk för skada på produkten, annat
material eller det angränsande området om
anvisningarna i bruksanvisningen inte följs.
Notera: Används för att ge mer information som är
nödvändig i en viss situation.
1.2 Allmänna säkerhetsanvisningar
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Följ nationella föreskrifter om elsäkerhet.
• Produkten får endast användas med en
strömförsörjningsenhet som tillhandahålls av
Husqvarna.
• Produkten får endast användas med den
utrustning som rekommenderas av tillverkaren.
Alla andra typer av användning är felaktig.
Tillverkarens instruktioner avseende drift och
underhåll måste följas noggrant.
• Produkten får endast användas, underhållas och
repareras av personer som känner till dess
särskilda egenskaper och säkerhetsföreskrifter.
Läs igenom bruksanvisningen noggrant och se till
att du förstår instruktionerna innan du använder
produkten.
• Husqvarna garanterar ej full kompatibilitet mellan
produkten och andra typer av trådlösa system
såsom fjärrstyrningar, radiosändare, hörslingor,
nedgrävda elektriska djurstängsel eller liknande.
• Det är inte tillåtet att ändra originalutförandet på
produkten. Alla ändringar sker på eget ansvar.
• Driftstemperaturen är −20 till 45°C.
Förvaringstemperaturen är −20 till 70°C.
1.3 Säkerhetsinstruktioner för
installation
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Placera inte strömförsörjningen på en plats där den
riskerar att bli blöt. Placera inte strömförsörjningen
på marken.
• Kapsla inte in strömförsörjningen. Kondensvatten
kan skada strömförsörjningen och ökar risken för
elektrisk stöt.
• Risk för elektrisk stöt. Installera endast till en
jordfelsbrytare när du ansluter strömförsörjningen
till vägguttaget. Gäller för USA/Kanada. Om
strömförsörjningen installeras utomhus: Risk för
elektrisk stöt. Installera endast till ett täckt Klass
A GFCI-uttag (RCD) som har ett hölje som är
väderbeständigt med tillbehörets kontaktskydd isatt
eller borttaget.
• Se till att kontakterna på lågspänningskabeln och
strömförsörjningsenheten är rena och torra innan
du ansluter dem.
• Det finns risk för fallande föremål när
referensstationen installeras. Detta kan leda till
skador.
• För att undvika skador på kablarna måste
strömkabeln och förlängningskabeln vara utanför
arbetsområdet.
• Det finns risk för fall om du installerar
referensstationen på hög höjd. Se till att du står
stadigt när du installerar referensstationen.
2 - Säkerhet 1944 - 001 - 13.01.2023

1.4 Säkerhetsinstruktioner för underhåll
VARNING: Läs varningsinstruktionerna
nedan innan du använder produkten.
• Koppla bort produkten från strömförsörjningen
innan du rengör den eller utför underhåll på den.
1.5 Vid åskväder
För att minska risken för skador på de elektriska
komponenterna i referensstationen rekommenderar vi
att strömförsörjningen till referensstationen kopplas ur
när det finns risk för åskväder. Anslut strömförsörjningen
igen när det inte finns risk för åskväder.
2 Introduktion
2.1 Inledning
Serienummer:
Produktnummer:
Serienumret finns på produktens typskylt och på produktkartongen. Använd serienumret för att registrera din produkt
på www.husqvarna.com.
2.1.1 Support
Prata med en Husqvarna-serviceverkstad om support
för produkten.
2.1.2 Produktbeskrivning
Notera: Husqvarna uppdaterar regelbundet
produkternas utseende och funktion. Se Support på sida
3
.
Det här kitet innehåller en EPOS™-referensstation
och en EPOS™ Plug-insom ska installeras
på 320/430X/450X NERArobotgräsklipparen. EPOS™-
referensstationen tar emot satellitsignaler och skickar
korrigeringsdata till robotgräsklipparen. EPOS™ Plug-
inanvänder satellitsignaler och korrigeringsdata från
referensstationen för positionering.
2.1.3 Systembeskrivning
I EPOS™-systemet ingår en robotgräsklippare, en
laddstation och en referensstation. Robotgräsklipparen
och referensstationen tar emot satellitsignaler för
positionering. Referensstationen är stationär och skickar
korrigeringsdata till robotgräsklipparen för att få rätt
position för klipparen. Arbetsområdet skapas virtuellt i
en app genom att produkten körs och punkter sätts ut
för att skapa en karta i en app.
1944 - 001 - 13.01.2023 Introduktion - 3

2.1.4 Produktöversikt
123
11
789
10
12
45
6
1. Referensstation
2. Arm
3. Stödfäste
4. Litet stolpfäste, för stolpar som är 32-44mm
5. Stort stolpfäste, för stolpar som är 44-55mm
6. Automower® EPOS™ Plug-in
7. Skruvar
8. Skruvar
9. Brickor
10. Strömförsörjning1
11. Lågspänningskabel
12. Bruksanvisning
1Utseendet kan skilja sig åt för olika marknader.
4 - Introduktion 1944 - 001 - 13.01.2023

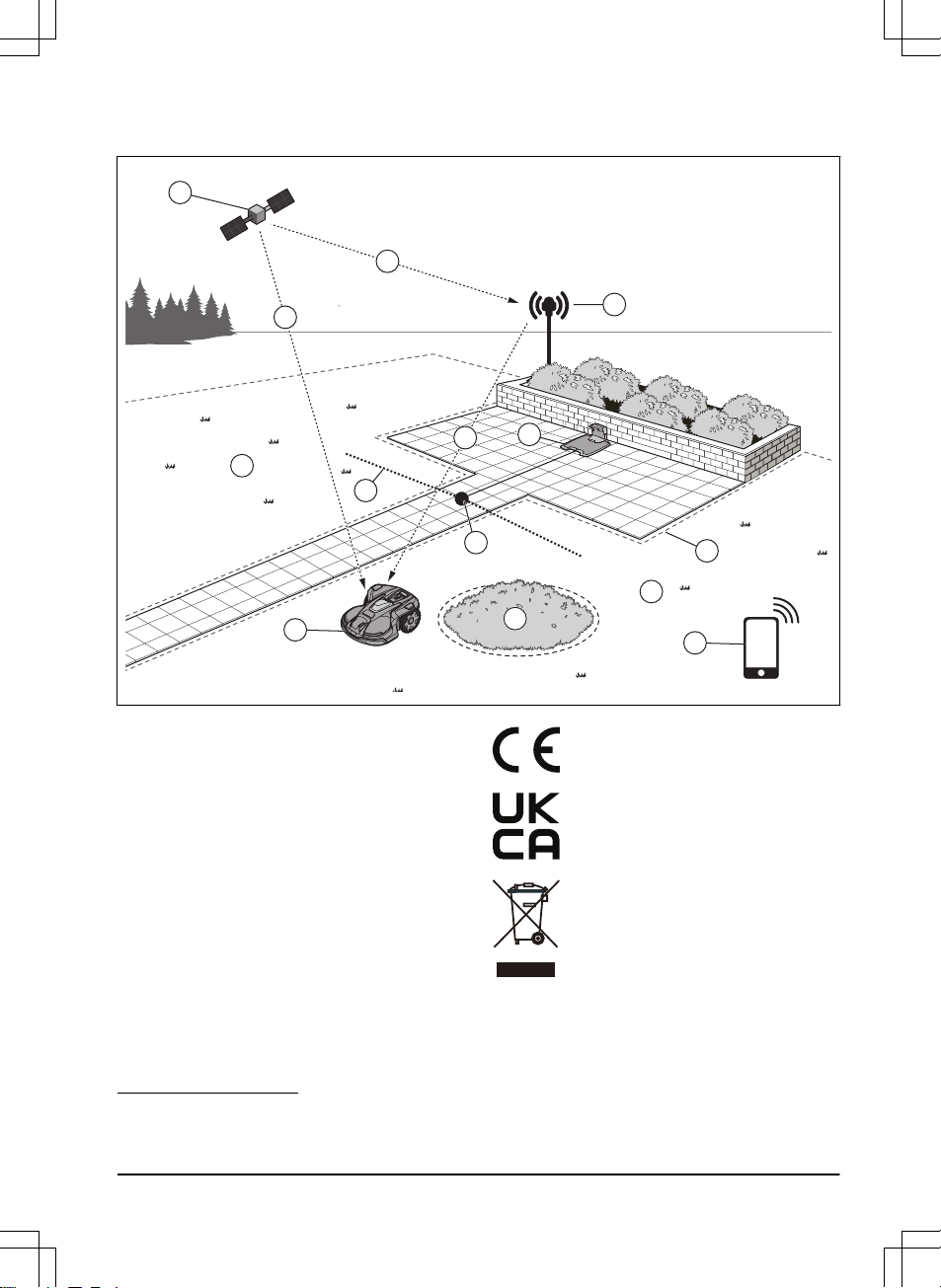

2.1.5 Systemöversikt
5
3
1
2
8
8
2
4
9
12
6
11
7
10
1. Satelliter
2. Satellitsignaler
3. Referensstation
4. Korrigeringsdata
5. Laddstation2
6. Virtuell gräns
7. Avgränsad zon
8. Arbetsområde
9. Mobil enhet3
10. Dockningspunkt
11. Transportväg
12. Robotgräsklippare med EPOS™ Plug-in-kit4
2.1.6 Symboler på produkten
Dessa symboler kan finnas på produkten. Se till att du
förstår dem.
Den här produkten överensstämmer med
gällande EU-direktiv.
Den här produkten överensstämmer med
gällande direktiv för Storbritannien.
Det är inte tillåtet att kassera produkten
som vanligt hushållsavfall. Följ nationella
bestämmelser och använd det lokala
återvinningssystemet.
2Medföljer ej.
3Medföljer ej.
4Robotgräsklippare ingår inte.
1944 - 001 - 13.01.2023 Introduktion - 5

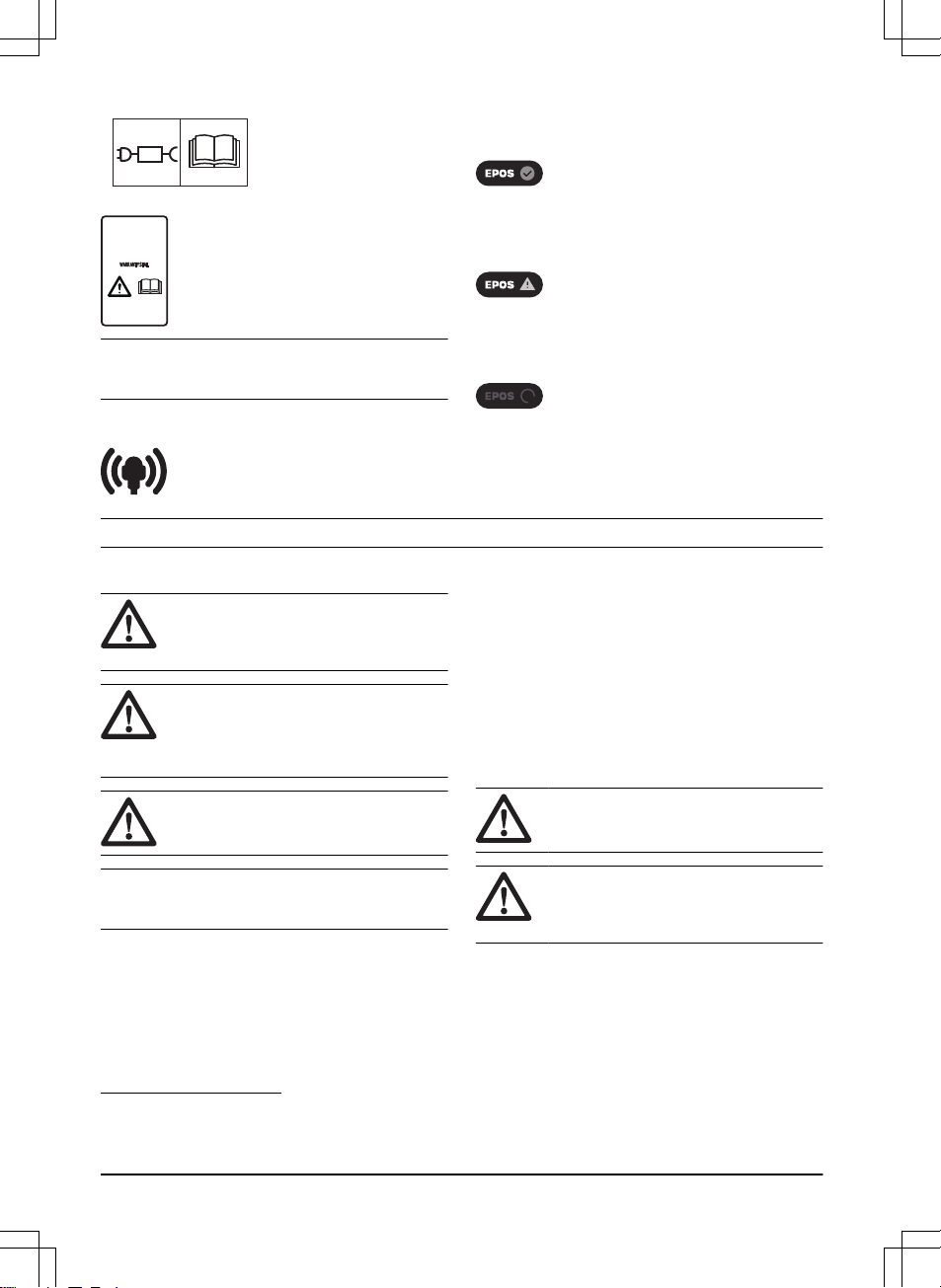

Använd en löstagbar ström-
försörjningskälla enligt speci-
fikation på typskylten bredvid
symbolen.
Chassit innehåller komponenter som
är känsliga för elektrostatisk urladdning
(ESD). Chassit får endast öppnas och
förseglas av en behörig servicetekniker.
Garantin gäller inte om förseglingen är
bruten.
Notera: Övriga symboler/etiketter på produkten avser
specifika krav för certifieringar på vissa marknader.
2.1.7 Symboler i appen
Visar styrkan på radiosignalen som
produkten tar emot från referensstationen.
Status är EPOS bekräftad . Produkten
har en exakt position och riktning.
Det är nödvändigt för att använda
produkten automatiskt och för att
installera kartobjekt.
Status är EPOS-åtgärd nödvändig .
Produkten har en exakt position men
det är nödvändigt att hantera produkten,
manuellt eller automatiskt, för att få en
korrekt riktning.
Status är EPOS-sökning . Produkten har
ingen exakt position och söker efter
satellitsignaler och korrigeringsdata för att
få en exakt position.
3 Installation
3.1 Inledning – installation
VARNING: Läs och förstå
säkerhetskapitlet innan du installerar
produkten.
VARNING: Läs och förstå
säkerhetskapitlet i bruksanvisningen för
robotgräsklipparen innan du installerar
produkten.
OBSERVERA: Använd originaldelar
och originalinstallationsmaterial.
Notera: Se www.husqvarna.com för mer information
om installation.
3.2 Huvudkomponenter för installation
Installationen omfattar följande komponenter:
• Robotgräsklippare5som klipper gräsmattan
automatiskt.
• Laddstation6som laddar produkten.
• Strömförsörjningsenhet7som ansluts till
laddstationen och ett 100–240V-vägguttag.
• Strömförsörjningsenhet som ansluts till
referensstationen och ett 100–240V-vägguttag.
• Referensstation som tar emot satellitsignaler och
skickar korrigeringsdata till robotgräsklipparen.
• Automower® EPOS™ Plug-in.
• Mobil enhet med Automower® Connect-appen
för att göra installationen och inställningarna för
produkten.
3.3 Förbereda för installation
OBSERVERA: Gropar med vatten i
gräsmattan kan orsaka skador på produkten.
OBSERVERA: Läs
installationskapitlet innan du påbörjar
installationen.
• Gör en skiss av arbetsområdet och inkludera
alla hinder. Det gör det lättare att undersöka var
laddstationen, referensstationen och de virtuella
gränserna kan placeras.
• Markera på skissen var laddstationen,
referensstationen, underhållspunkten,
5Köps separat.
6Köps separat.
7Medföljer laddstationen.
6 - Installation 1944 - 001 - 13.01.2023

transportvägarna, de virtuella gränserna för
arbetsområdena och de avgränsade zonerna ska
placeras.
• Följ instruktionerna för avstånd mellan skymmande
föremål.
• Fyll eventuella hål i gräsmattan för att göra den
jämn.
• Klipp gräset innan du installerar produkten. Se till
att gräset är högst 10cm.
Notera: De första veckorna efter installationen
kan ljudnivån vid gräsklippning vara högre än vanligt.
Ljudnivån minskar efter en tid.
3.4 Undersöka var referensstationen
kan placeras
OBSERVERA: Om det finns en
åskledare i närheten ska du inte installera
referensstationen högre än åskledaren.
OBSERVERA: Installera inte
referensstationen på en flaggstång.
Referensstationens rörelser påverkar de
korrigeringsdata som skickas till produkten
med korrekt position.
• Installera referensstationen på ett fast föremål som
inte kan röra sig eller rotera.
• Installera referensstationen på en stolpe eller
vägg. Stolpen måste vara 32-55mm i
diameter för att passa monteringstillbehören för
referensstationen.
Notera: Om referensstationen installeras på
en vägg måste ovansidan av referensstationen
vara ovanför väggen. Metallföremål kan orsaka
störningar i referensstationens signal.

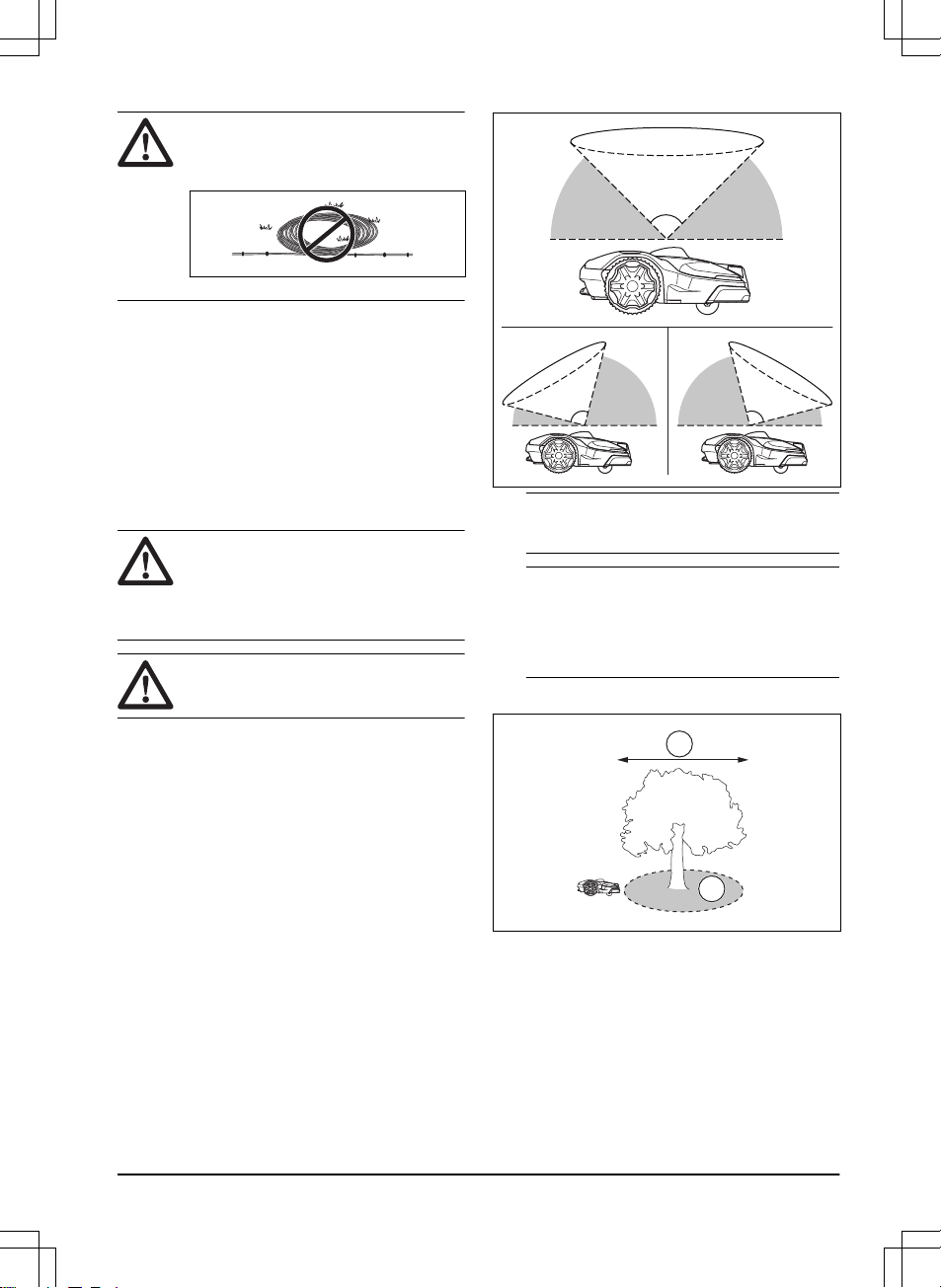

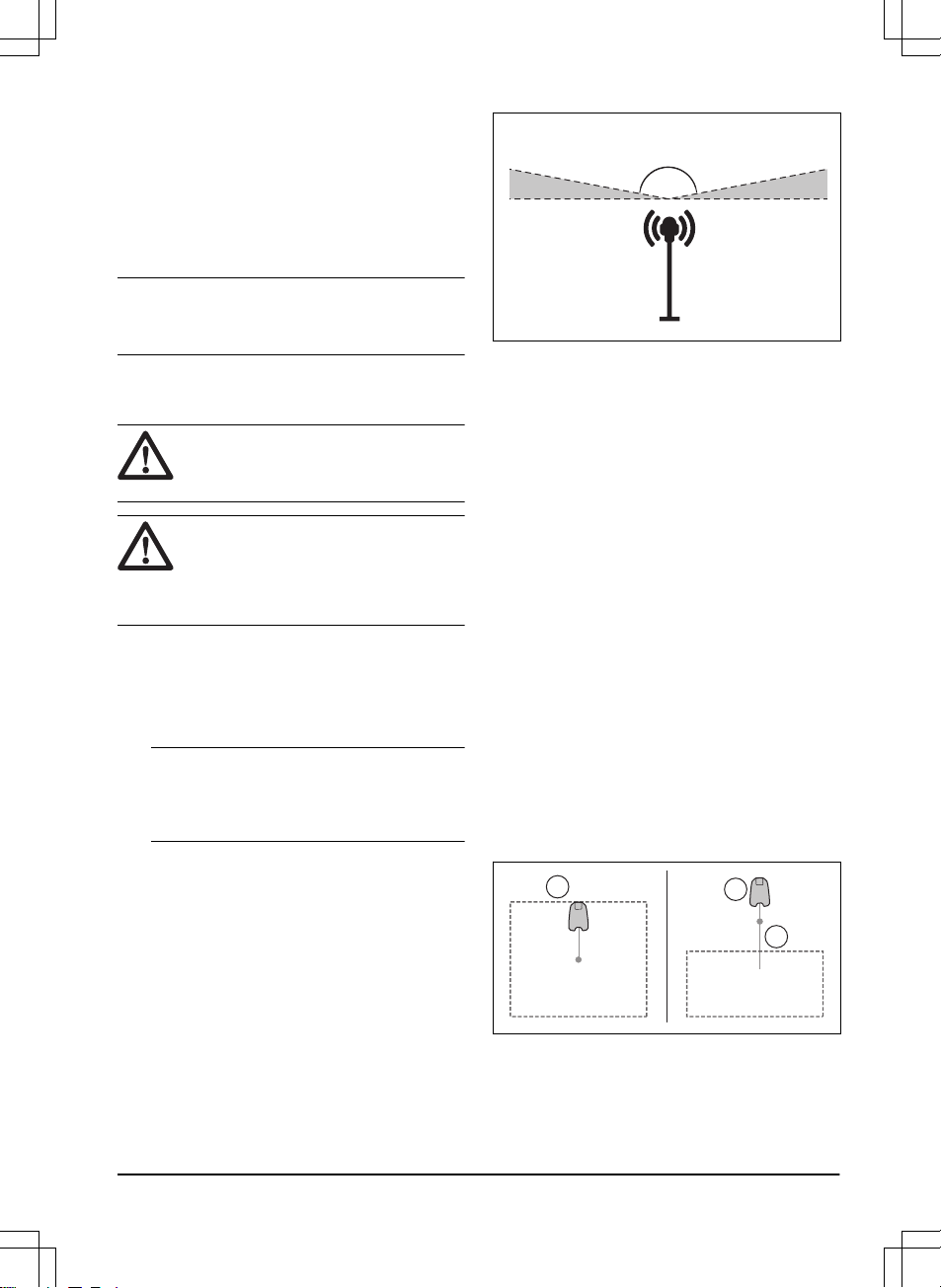

• Se till att referensstationen har fri sikt mot himlen.
Den måste ha minst 135 graders fri sikt mot
himlen. Vi rekommenderar att den har fri sikt i alla
riktningar över en höjdvinkel på 10°.
160°
10°10°
• Installera referensstationen på minst 2 meters
höjd.
• Det maximala avståndet mellan referensstationen
och produkten är 500m vid fri sikt. Objekt
mellan referensstationen och produkten minskar
avståndet.
3.5 Undersöka var strömförsörjningen
kan placeras
• Placera strömförsörjningen i ett område med tak
och skydd från sol och regn.
• Placera strömförsörjningen i ett område med bra
luftflöde.
• Använd en jordfelsbrytare när du ansluter
strömförsörjningen till eluttaget.
• Förläng lågspänningskabeln om det behövs.
Lågspänningskabeln kan förlängas upp till 100m.
3.6 Undersöka var laddstationen kan
placeras
• Du kan placera laddstationen i eller utanför
arbetsområdet. Det behövs ingen transportväg
om laddstationen placeras i arbetsområdet (A).
Det behövs ingen transportväg om produkten
är helt i arbetsområdet när den står vid
laddstationens dockningspunkt. Om laddstationen
och dockningspunkten (B) inte står i arbetsområdet
måste du installera en transportväg (C).
AB
C
• Du kan placera laddstationen i ett Automower®-
hus.
• Placera laddstationen (A) där dockningspunkten
(B) har fri sikt uppåt. Laddstationens
dockningspunkt (B) är där produkten stannar efter
1944 - 001 - 13.01.2023 Installation - 7

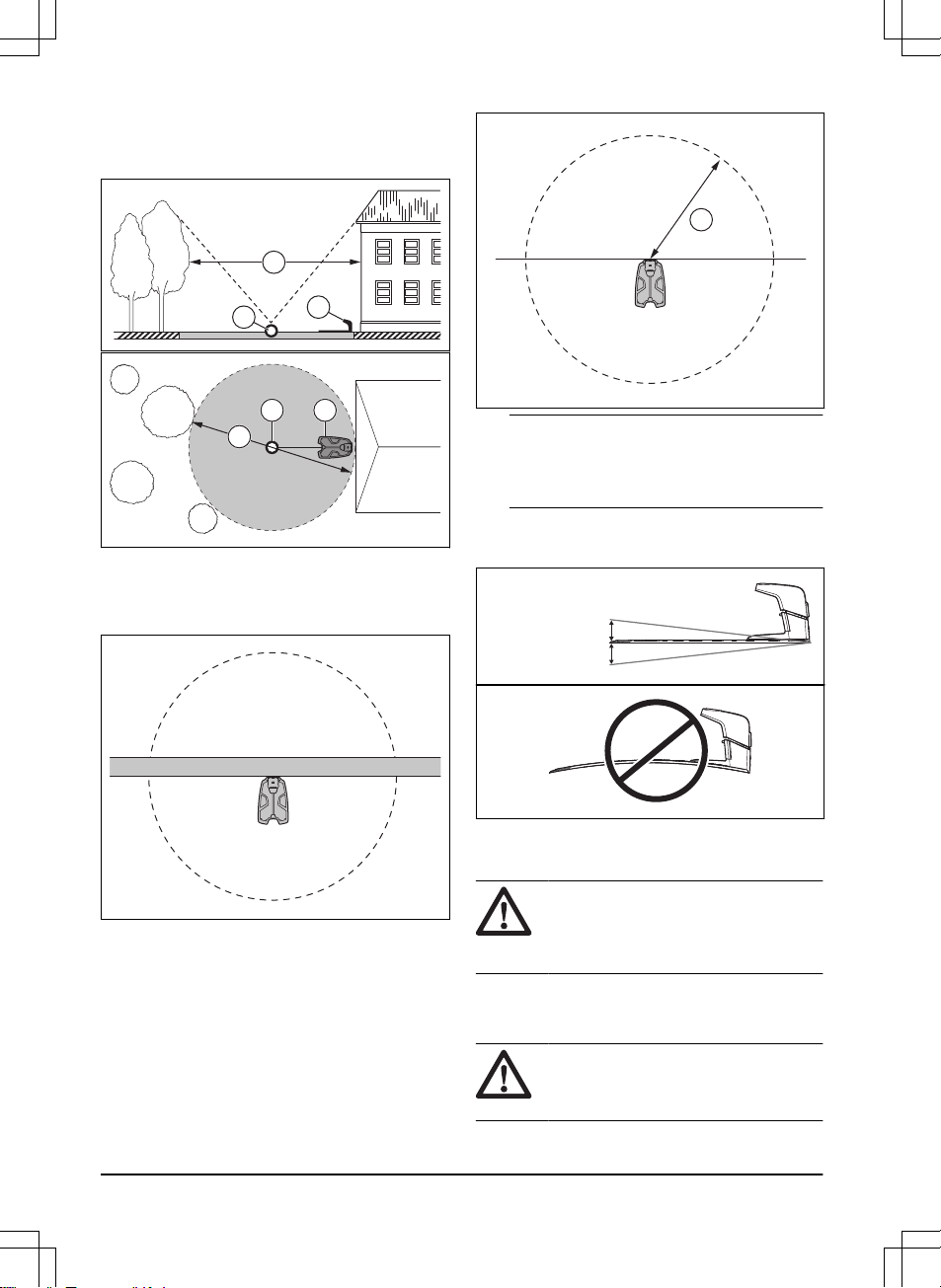

att ha backat från laddstationen. Backsträckan kan
ställas in på 70-250cm. Se till att det är minst
3m (C) mellan föremål som är högre än 1m runt
dockningspunkten (B).
B
C
A
AB
C
• Om produkten inte får användas i en del av
dockningsområdet bör du placera en skyddsvägg
som är minst 15cm hög. Dockningsområdet (A)
är ett cirkelrunt område runt laddstationen med en
radie på 3m.
A
Notera: Produkten använder
laddstationssignalen för att söka efter
laddstationen när den befinner sig i
dockningsområdet.
• Placera laddstationen nära ett eluttag.
• Placera laddstationen på en plan yta.
• Laddstationens bottenplatta får inte vara böjd.
max. 5 cm / 2"
max. 5 cm / 2"
• Om arbetsområdet har två delar som skiljs åt av
en brant lutning rekommenderar Husqvarna att
laddstationen placeras i den nedre delen.
OBSERVERA: Installera inte
laddstationen där det finns metallföremål i
marken. Metallföremål kan orsaka störningar
i laddstationssignalen.
3.7 Undersöka var strömförsörjningen
kan placeras
OBSERVERA: Se till att
knivarna på produkten inte klipper av
lågspänningskabeln.
8 - Installation 1944 - 001 - 13.01.2023

OBSERVERA: Lägg inte
lågspänningskabeln i en spole eller under
laddplattan. Spolen stör signalen från
laddstationen.
• Placera strömförsörjningen i ett område med tak
och skydd från sol och regn.
• Placera strömförsörjningen i ett område med bra
luftflöde.
• Använd en jordfelsbrytare med en utlösningsström
på högst 30mA när du ansluter strömförsörjningen
till eluttaget.
Lågspänningskablar av olika längder finns som tillbehör.
3.8 Undersöka var du ska installera de
virtuella gränserna
OBSERVERA: Om arbetsområdet
gränsar mot vattensamlingar, sluttningar,
stup eller allmän väg måste det finnas
en skyddsvägg. Väggen måste vara minst
15cm hög.
OBSERVERA: Låt inte produkten
köra på grus.
• För aktsam drift utan oljud ska du isolera alla
hinder, som träd, rötter och stenar.
• Gör en skiss över arbetsområdet innan du
installerar de virtuella gränserna.
3.9 Installera kartobjekt nära
byggnader och träd
När produkten är i drift måste den ha fri sikt uppåt för att
kunna använda satellitsignaler för navigering.
• Se till att en del på 90° av himlen inte är skymd.
90°
Notera: Föremål som är mindre än 1m höga
stör inte produktens funktion.
Notera: Trädkronor som är mindre än 4m i
diameter stör inte produktens funktion. Om den
sammanlagda diametern på trädkronorna hos träd
som står bredvid varandra är mindre än 4m stör
inte produktens funktion.
• Gör en avgränsad zon (B) runt trädkronor som är
mer än 4m i diameter (A).
B
A
• Installera den virtuella gränsen på ett minsta
avstånd (C) på 1.5m från L-formade föremål som
är högre än 1m.
1944 - 001 - 13.01.2023 Installation - 9

C
C
• Om du vill installera virtuella gränser i ett område
med ett U-format föremål som är högre än 1m
måste du se till att avståndet (E) är minst 6m.
Om föremålen är högre än 3m ska du se till att
avståndet (E) är dubbelt så högt som det högsta
föremålet. Installera den virtuella gränsen på ett
minsta avstånd (D) på 1.5m från föremålet.
D
D
D
D
E
• För områden mellan föremål som är högre än 1m
måste avståndet (F) vara minst 4 m.
F
Notera: För områden med en bredd som är
smalare än 4m kan en transportväg skapas för
att robotgräsklipparen ska kunna köra igenom
passagen utan att klippa.
3.9.1 Passager
En passage är en sektion med en virtuell gräns på
var sida som förbinder två delar av arbetsområdet.
Passagen måste vara minst 2m bred för att få ett bra
klippresultat.
3.9.2 Installera kartobjekten i en lutning
Produkten kan användas i 50% lutning. Inkludera inte
för branta lutningar i arbetsområdet. För branta lutningar
kan isoleras som förbjudna zoner. Lutningen (%)
beräknas som höjd per meter. Exempel: 10cm/100cm
= 10%.
10 cm/4"
100 cm/40"
10%
• För lutningar som är brantare än 50% i
arbetsområdet ska du isolera lutningen med en
förbjuden zon.
• För lutningar som är brantare än 25% längs
gräsmattans ytterkant. Installera den virtuella
gränsen genom att köra produkten med bakhjulet
5cm (A) från kanten.
10 - Installation 1944 - 001 - 13.01.2023

A
• För lutningar intill en allmän väg ska du sätta upp
ett stängsel eller en skyddsvägg längs den yttre
kanten av lutningen.
3.10 Installera produkten
1. Montera EPOS™ Plug-in. Se
Installera EPOS
Plug-in på sida 11 .
2. Installera appen Automower® Connect på din
mobila enhet. Se
Automower® Connect på sida
12
.
3. Parkoppla produkten och appen Automower®
Connect. Gör EPOS™-konfigurationen i
Automower® Connect-appen. Se Göra EPOS™-
konfigurationen på sida 11 .
4. Installera laddstationen. Se Installera laddstationen
på sida 12
.
5. Installera referensstationen. Se Installera
referensstationen på sida 13
.
6. Skapa en karta med arbetsområden, avgränsade
zoner, transportvägar och underhållspunkter. Se
Installation av kartobjekt på sida 16 .
7. Använd appen Automower® Connect för att
göra inställningar för produkten. Se
Automower®
Connect på sida 12
.
Notera: Mer information om inställningarna i
appen finns i robotgräsklipparens bruksanvisning.
3.10.1 Installationsverktyg
• Skruvmejsel, Torx 20.
• Insexnyckel, 4 mm. Medföljer i kartongen.
• Insexnyckel, 8mm. Medföljer i kartongen.

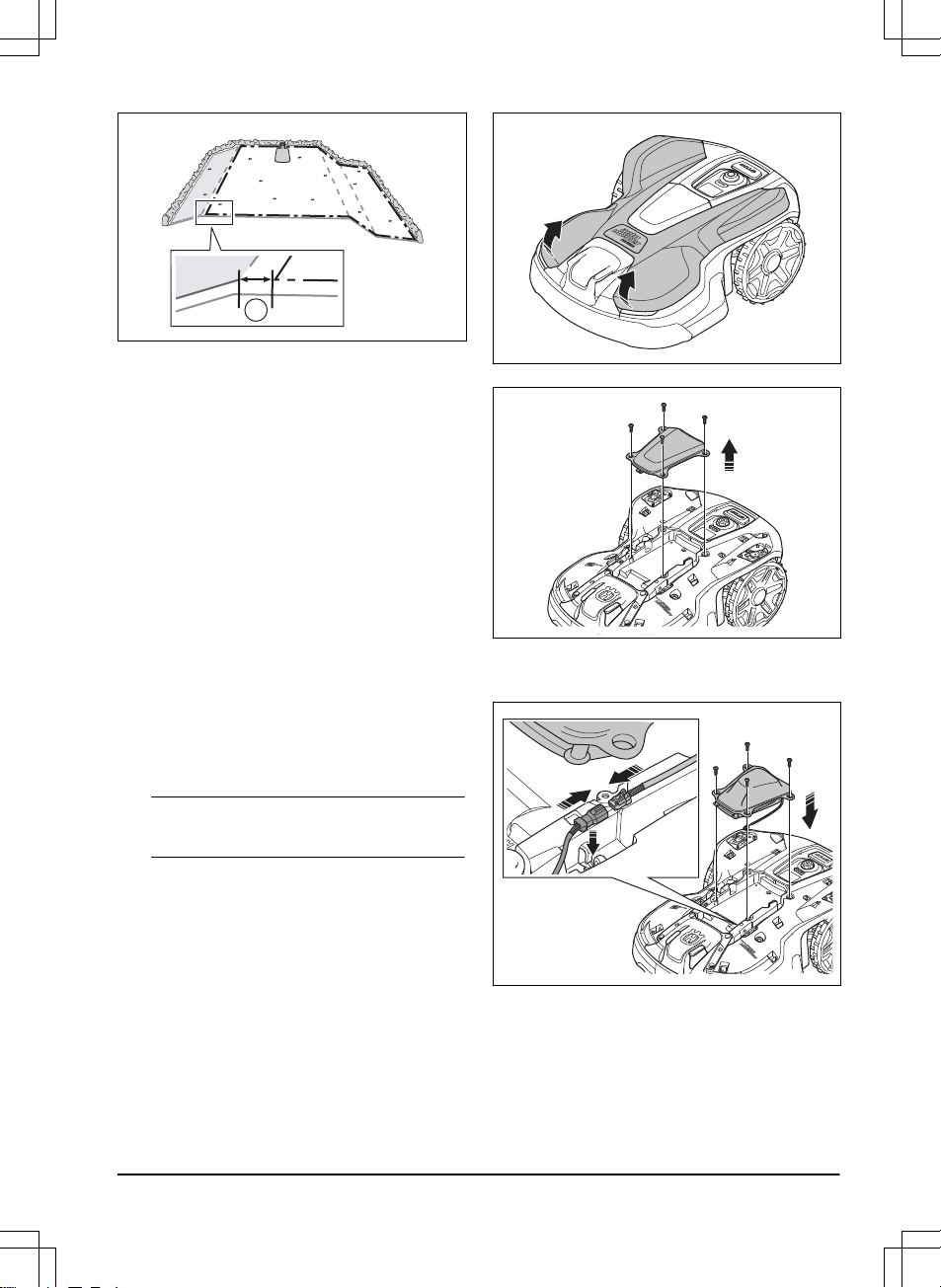

3.10.2 Installera EPOS Plug-in
1. Ta bort den övre kåpan på robotgräsklipparen.
2. Ta bort de fyra skruvarna (Torx20) och täckplattan.
3. Ta bort tätningspluggen på anslutningen.
4. Anslut kabeln från EPOS Plug-in till
robotgräsklipparen.
5. Installera EPOS Plug-in med fyra skruvar.
6. Installera toppkåpan.
3.10.3 Göra EPOS™-konfigurationen
När du slår PÅ produkten för första gången finns det
några grundläggande inställningar som du måste göra
innan du kan börja använda produkten. Du måste
1944 - 001 - 13.01.2023 Installation - 11

också parkoppla produkten och appen Automower®
Connect för att kunna ställa in objekt på kartan, ändra
inställningarna och använda produkten. Använd appen
Automower® Connect på din mobila enhet eller appen .
1. Slå PÅ produkten.
Notera: Produktens Bluetooth®-
parkopplingsläge aktiveras i tre minuter. Om
parkopplingen mellan produkten och den mobila
enheten inte slutförs på tre minuter slår du av
produkten och slår sedan på den igen.
2. Logga in på ditt Husqvarna-konto i Automower®
Connect-appen.
3. Starta Bluetooth® på din mobila enhet.
4. Välj
Mina gräsklippare i Automower® Connect-
appen och lägg till din produkt.
5. Ange PIN-koden från fabriken.
6. Följ instruktionerna för EPOS™-konfigurationen
i Automower® Connect-appen. Parkoppla
referensstationen med laddstationen och installera
kartobjekten.
Notera: Du behöver endast parkoppla appen
Automower® Connect och produkten en gång.
3.10.4 Automower® Connect
Automower® Connect är en kostnadsfri app för mobila
enheter. Använd appen för installation, inställningar och
användning av produkten. Du kan också hitta mer
information om t.ex. alarm och statistik i Automower®
Connect-appen.
Appen kan användas med två olika typer av anslutning:
Mobil uppkoppling med lång räckvidd och Bluetooth®
med kort räckvidd.
• I statusvyn visas produktens aktuella status och
batteriets laddningsstatus.
Notera: Vissa länder stöder inte mobilanslutning
till Automower® Connect på grund av
regionspecifika mobiltelefonisystem. Automower®
Connect-livstidservicen som ingår gäller bara
om det finns en tredjepartsleverantör av inom
verksamhetsområdet.
3.10.5 Installera laddstationen
Läs och förstå anvisningarna om laddstationen. Se
Undersöka var laddstationen kan placeras på sida 7 .
OBSERVERA: Gör inte nya hål i
laddplattan.
OBSERVERA: Sätt inte fötterna på
laddstationens bottenplatta.
VARNING: Se till att
kontakterna på lågspänningskabeln och
strömförsörjningsenheten är rena och torra
innan du ansluter dem.
När du ansluter strömförsörjningen ska du endast
använda ett eluttag som är anslutet till en
jordfelsbrytare.
3.10.5.1 Installera laddstationen
OBSERVERA: Gör inte nya hål i
laddplattan.
OBSERVERA: Sätt inte fötterna på
laddstationens bottenplatta.
VARNING: Se till att
kontakterna på lågspänningskabeln och
strömförsörjningsenheten är rena och torra
innan du ansluter dem.
När du ansluter strömförsörjningen ska du endast
använda ett eluttag som är anslutet till en
jordfelsbrytare.
1. Läs och förstå anvisningarna om laddstationen. Se
Undersöka var laddstationen kan placeras på sida
7 .
2. Placera laddstationen i det valda området.
Notera: Installera guidekabeln innan du
fäster laddstationen i marken med hjälp av de
medföljande skruvarna.
3. Öppna luckan på laddstationens framsida.
4. Sätt dit laddstationens ovansida.
12 - Installation 1944 - 001 - 13.01.2023

5. Luta laddstationens överdel.
6. Placera genomföringen med kablarna på plats.
7. Anslut kabeln till laddstationen.
8. Anslut lågspänningskabeln till laddstationen.
9. Stäng luckan på laddstationens framsida.
10. Placera strömförsörjningen på minst 30cm höjd.
min 30 cm / 12”
11. Anslut strömförsörjningens kabel till ett 100–240V
eluttag.
Notera: Produkten kan laddas i laddstationen
medan du installerar begränsningskabeln.
12. Fäst lågspänningskabeln i marken med pinnar eller
gräv ned kabeln.
13. Anslut kablarna till laddstationen när installationen
av begränsningskabeln och guidekabeln är klar.
14. Fäst laddstationen mot marken med de
medföljande skruvarna efter att guidekabeln har
installerats.
3.10.5.2 Kontrollera laddstationen visuellt
1. Se till att lampan på laddstationen lyser grönt.
2. Om lampan inte lyser grönt ska du kontrollera
installationen. Se
Kontrollera laddstationen visuellt
på sida 13
och Kontrollera laddstationen visuellt på
sida 13 .
3.10.6 Installera referensstationen
Du kan installera referensstationen på en stolpe eller
vägg.
OBSERVERA: Referensstationens
rörelser påverkar de korrigeringsdata som
skickas till produkten med korrekt position.
Referensstationen måste installeras tätt mot
stolpen eller väggen.
OBSERVERA: Föremålen på
kartan ändrar position om du flyttar
referensstationen. Justera föremålen på
kartan eller gör om installationen i
Automower® Connect-appen.
3.10.6.1 Installera referensstationen på en vägg
Notera: Eftersom väggmaterial varierar ingår inte
skruvar för väggmontering.
1. Håll referensstationens arm på väggen där du ska
fästa den. Gör fyra markeringar på väggen där du
ska fästa fyra skruvar.
1944 - 001 - 13.01.2023 Installation - 13

Notera: Om referensstationen installeras på en
vägg måste ovansidan av referensstationen vara
ovanför väggen.
2. Borra fyra hål i väggen för de fyra skruvarna.
3. Installera referensstationen på väggen med fyra
skruvar.
4. För referensstationens kabel genom hålet i armen
och montera referensstationen på armen.
5. Fäst kontakten i klämman på armen.
6. Dra åt skruven (Torx 20) på referensstationens
arm.
T20
14 - Installation 1944 - 001 - 13.01.2023

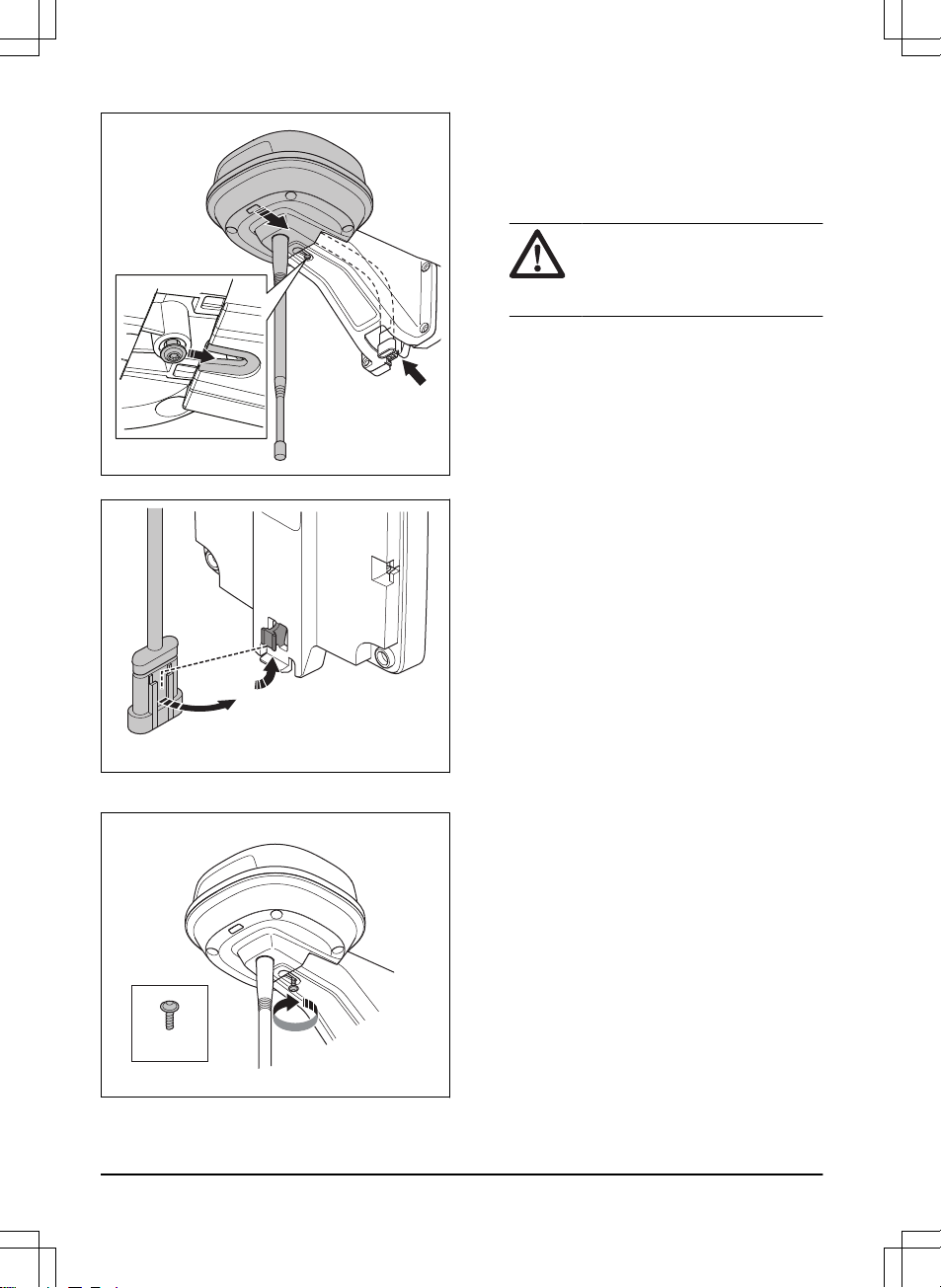

7. Anslut lågspänningskabeln till referensstationen
och strömförsörjningen.
8. Fäst lågspänningskabeln mot väggen
med buntband från referensstationen till
strömförsörjningen.
OBSERVERA: Om
lågspänningskabeln inte sitter fast
ordentligt med buntband kan den
skadas vid hård vind.

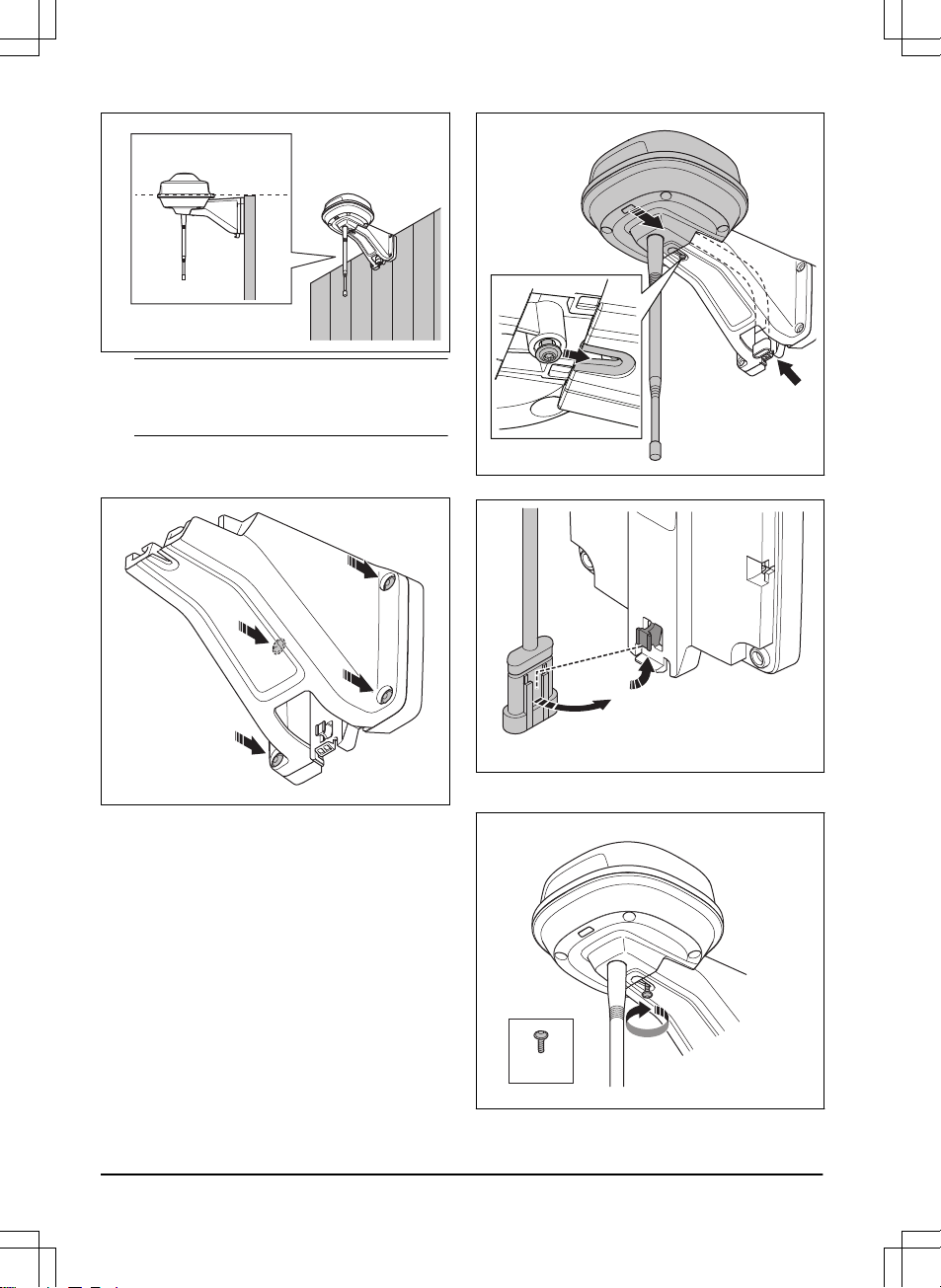

9. Placera strömkällan 30-200cm ovanför marken.
Se
Undersöka var strömförsörjningen kan placeras
på sida 7
.
10. Anslut strömförsörjningens kabel till ett 100–240V
eluttag.
11. Vänta tills kontrollampan lyser med fast grönt sken.
Först blinkar kontrollampan grönt i några minuter.
Se
LED-kontrollampa på referensstationen på sida
24 .

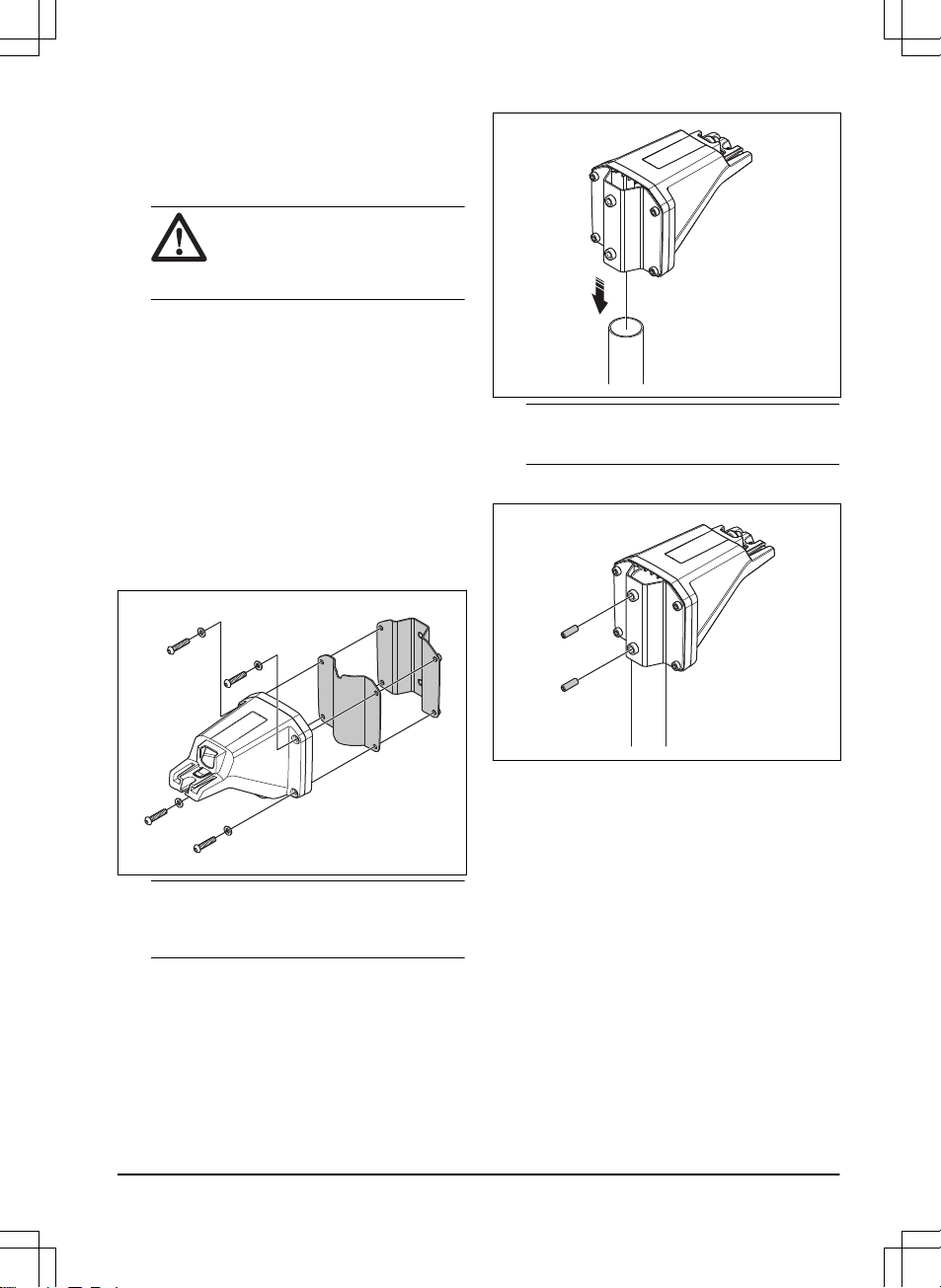

3.10.6.2 Installera referensstationen på en stolpe
1. Fäst stolpen ordentligt på en vägg, ett tak eller på
marken. Se till att stolpen inte kan röra sig eller
flyttas av misstag.
2. Fäst stödfästet och ett av stolpfästena på armen
med de fyra skruvarna (4mm insexnyckel).
Notera: Stolpfästena finns i två olika
dimensioner för att passa olika mått på stolpen.
Välj ett stolpfäste som passar för din installation.
3. Placera armen ovanpå stolpen.
Notera: Referensstationen måste installeras
ovanpå stolpen.
4. Fäst referensstationen vid stolpen med de två
skruvarna (4mm insexnyckel).
5. Dra kabeln på referensstationen genom hålet i
armen och montera referensstationen på armen.
1944 - 001 - 13.01.2023 Installation - 15

6. Fäst kontakten i klämman på armen.
7. Dra åt skruven (Torx 20) på referensstationens
arm.
T20
8. Anslut lågspänningskabeln till referensstationen
och strömförsörjningen. Se Undersöka var
strömförsörjningen kan placeras på sida 7 .
9. Fäst lågspänningskabeln mot stolpen
med buntband från referensstationen till
strömförsörjningen.
OBSERVERA: Om
lågspänningskabeln inte sitter fast
ordentligt med buntband kan den
skadas vid hård vind.
10. Placera strömkällan 30-200cm ovanför marken.
Se
Undersöka var strömförsörjningen kan placeras
på sida 8 .
11. Anslut strömförsörjningens kabel till ett 100–240V
eluttag.
12. Vänta tills kontrollampan lyser med fast grönt sken.
Först blinkar kontrollampan grönt i några minuter.
Se
LED-kontrollampa på referensstationen på sida
24 .
3.10.7 Installation av kartobjekt
Läs och förstå anvisningarna om var på kartan objekten
ska installeras. Se
Undersöka var du ska installera de
virtuella gränserna på sida 9 .
På kartan kan du installera följande objekt i appen:
• Arbetsområden (A)
• Avgränsade zoner (B)
• Transportväg (C)
•
Laddstation (D)
• Underhållspunkt (E)
•
Referensstation (F)
• Arbetsområde (biyta) (G)
16 - Installation 1944 - 001 - 13.01.2023

A
G
B
A
F
D
E
C
För en fullständig kartinstallation måste du installera ett
arbetsområde och en laddstation på kartan.
Ett arbetsområde definieras med hjälp av virtuella
gränser. Högst arbetsområden och biytor kan installeras
på kartan.
Det finns två typer av arbetsområden:
• Ett arbetsområde där det finns en laddstation
placerad eller ansluten via en transportväg där
produkten körs automatiskt.
• En biyta är ett arbetsområde utan laddstation och
transportväg. Produkten måste flyttas manuellt till
och från arbetsområdet.
En transportväg är en definierad väg mellan
dockningspunkten framför laddstationen och ett
arbetsområde. Produkten kan arbeta automatiskt på
denna väg, men klipper inte gräs. En transportväg kan
tillfälligt aktiveras eller avaktiveras i appen.
Avgränsade zoner kan definieras om det finns områden
där produkten inte får användas. En avgränsad zon
definieras med hjälp av virtuella gränser. En avgränsad
zon kan tillfälligt aktiveras eller avaktiveras i appen.
En underhållspunkt är en definierad plats där produkten
kan parkeras. Det här kan till exempel användas för
en servicepunkt där underhåll utförs på produkten.
Underhållspunkten ansluts till dockningspunkten med en
väg.
Om du vill installera objekt på kartan använder du
produkten med appDrive-installationen och lägger till
referenspunkter på kartan. Se Installera objekt på kartan
på sida 17
.
3.10.7.1 Installera objekt på kartan
Referenspunkterna (A) är positioner som definierar
de virtuella gränserna och vägarna (B). Linjerna
mellan referenspunkterna är raka. Lägg till flera
referenspunkter för att skapa mjuka kurvor. Vi
rekommenderar att du använder så få referenspunkter
som möjligt. För varje arbetsområde och de relaterade
avgränsade zonerna och transportvägen är det
maximala antalet referenspunkter 800. Husqvarna
rekommenderar att du lägger till maximalt 1000
referenspunkter för hela installationen av kartan. Du
kan ändra referenspunkternas placering i appen efter att
kartan har installerats. Du kan ändra referenspunkternas
placering i appen efter att kartan har installerats.
B
A
OBSERVERA: Lyft och flytta inte
produkten mellan referenspunkterna under
installationen. Använd appDrive för korrekt
installation.
Notera: När du installerar ett arbetsområde eller en
avgränsad zon placeras referenspunkten längst fram till
vänster på produkten.
1944 - 001 - 13.01.2023 Installation - 17

Notera: När du installerar en transportväg eller en
väg till en underhållspunkt placeras referenspunkten mitt
på produkten mellan drivhjulen.
• Se till att du är nära produkten och ansluten till den
med appen med Bluetooth®.
• Kontrollera att statusen är
EPOS™ bekräftad i
appDrive.
• Välj det objekt du vill installera och använd
knapparna i appDrive-installationen för att styra
produkten:
• Använd uppåtknappen (A) för att flytta produkten
framåt.
• Använd nedåtknappen (B) för att flytta produkten
bakåt.
• Använd vänster pilknapp (C) för att rotera
produkten åt vänster.
• Använd höger pilknapp (D) för att rotera produkten
åt höger.
• Använd mittenknappen (E) som joystick för att
flytta och rotera produkten i valfri riktning.
• Använd referenspunktknappen (F) för att lägga till
en referenspunkt på kartan.
• Använd knappen Ångra (G) för att ta bort den
senaste referenspunkten.
A
DF
B
C
E
G
Notera: Gå 2-3m bakom produkten när du kör den
med appDrive.
Skapa ett arbetsområde
Minst tre referenspunkter krävs för att skapa ett
arbetsområde.
• Kör produkten medurs runt kanten av
arbetsområdet.
• Lägg till referenspunkter på kartan. Lägg till
referenspunkter minst 3cm från hinder.
• Lägg till referenspunkter för att få produkten att
klippa gräset vid kanter mellan gräsmattan och
stengångar. Se till att du står över kanten av
gräsmattan och stengången när du lägger till
referenspunkter. Produkten kan köra över kanten
om höjden på stengångarna är högst 1cm över
gräsmattan.
•
max 1 cm / 0.4”
• Lägg till referenspunkten i det yttre hörnet för att
installera den virtuella gränsen runt ett hörn.
18 - Installation 1944 - 001 - 13.01.2023

• Sätt inte ut referenspunkter som gör att en virtuell
gräns korsar sig själv inom samma arbetsområde.
• Spara arbetsområdet för att automatiskt ansluta
den första och sista referenspunkten med en
virtuell gräns.
1
23
4
5
6
7
8
Skapa en avgränsad zon
Minst tre referenspunkter krävs för att skapa en
avgränsad zon.
• Kör produkten moturs runt den avgränsade zonen.
• Lägg till referenspunkter på kartan. Lägg till
referenspunkter minst 3cm från hinder.
• Sätt inte ut referenspunkter som gör att en virtuell
gräns korsar sig själv inom samma avgränsade
zon.
• Spara den avgränsade zonen för att automatiskt
ansluta den första och sista referenspunkten med
en virtuell gräns.
Skapa en transportväg
• Kör produkten och lägg till referenspunkter på
kartan för att installera en transportväg. Börja i ett
arbetsområde minst 1m från den virtuella gränsen.
• Installera inte en transportväg som korsar en
förbjuden zon.
• Ställ inte in referenspunkter som gör att
transportvägen korsar sig själv.
• Kör produkten och lägg till punkter för att ansluta
transportvägen till dockningspunkten.
• Spara transportvägen för att automatiskt ansluta
den sista referenspunkten till dockningspunkten.
• Ange korridorbredden (A) för transportvägen.
Korridorbredden kan ställas in på 2-5m.
A
Skapa en underhållspunkt
• Kör produkten och lägg till punkter på kartan.
Börja lägga till referenspunkter på den plats
där du installerar underhållspunkten. Den första
referenspunkten anger underhållspunkten.
• Kör produkten och lägg till punkter för att skapa en
väg till laddstationen.
• Spara underhållspunkten för att automatiskt
ansluta den sista referenspunkten till
dockningspunkten.
• Ställ in korridorbredden (A) för underhållspunkten.
Korridorbredden kan ställas in på 2-5m.
1944 - 001 - 13.01.2023 Installation - 19

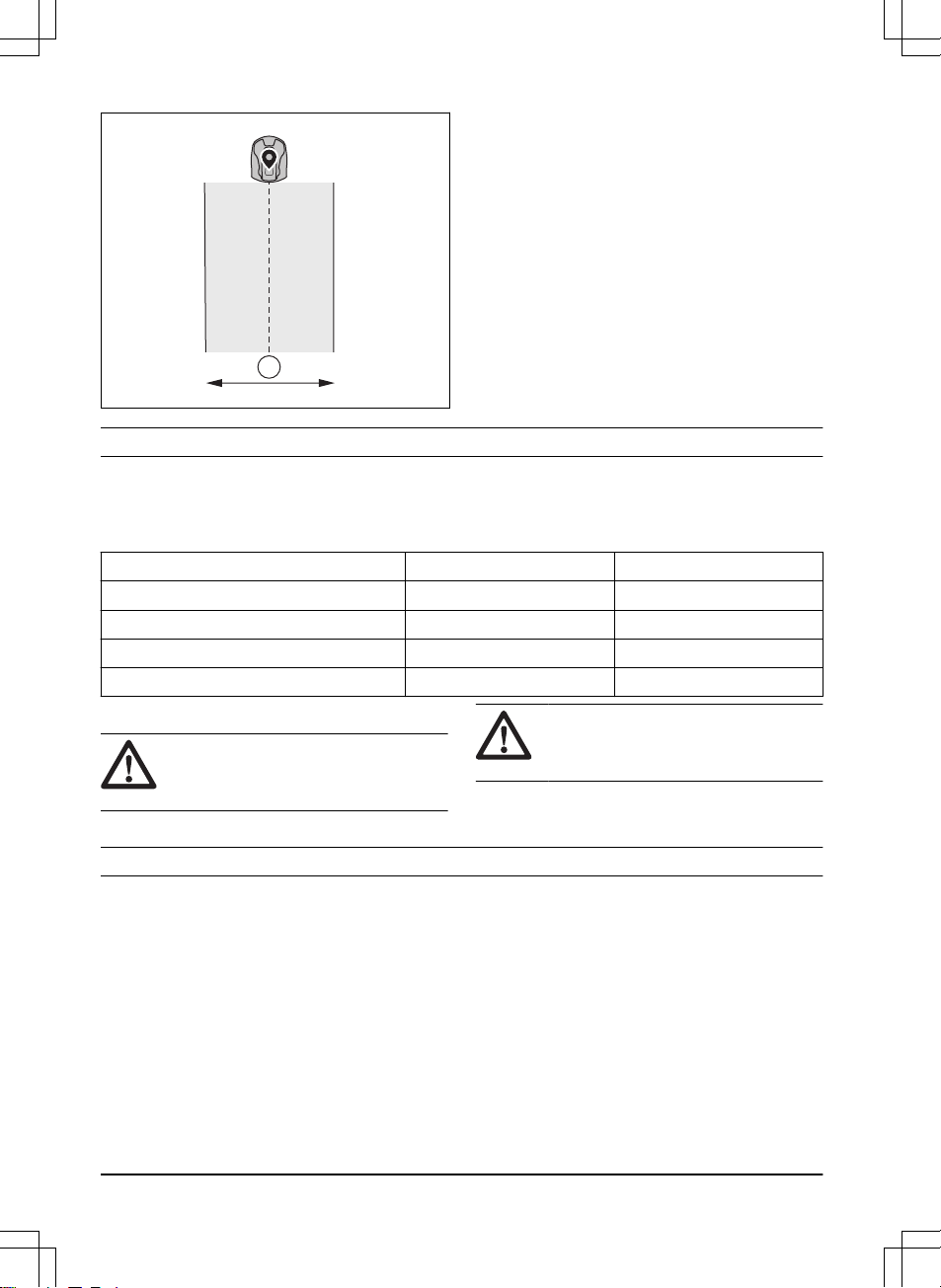

A
Installera om laddstationen på kartan
Installera om laddstationen på kartan om du flyttar eller
byter ut laddstationen. Du kan även installera om den
om robotgräsklipparen inte kan docka eller ansluta till
laddstationen.
1. Välj
kartobjekt > Laddstation i appen.
2. Välj Installera om laddstationen och följ
instruktionerna.
Installera om referensstationen på kartan
Installera om referensstationen på kartan om du flyttar
eller byter ut referensstationen.
1. Välj
kartobjekt > Referensstation i appen.
2. Välj Installera om referensstationen och följ
instruktionerna.
4 Underhåll
4.1 Inledning – underhåll
Kontrollera installationen varje år.
1. Se till att stolpen är ordentligt fastsatt.
2. Kontrollera åtdragningsmomenten för alla
skruvarna.
Skruv Verktyg Åtdragningsmoment (Nm)
Övre till undre chassi Torx 20 1,8
Referensstation till arm Torx 20 1,8
Arm till stolpe 4mm insexnyckel 5–6
Arm, stödfäste och stolpfäste 4mm insexnyckel 5–6
4.2 Rengöra produkten
VARNING: Koppla bort produkten från
strömförsörjningen innan du utför underhåll
eller rengöring.
OBSERVERA: Använd inte
högtryckstvätt för att rengöra produkten.
Använd inte lösningsmedel vid rengöring.
Om du behöver rengöra produkten använder du en
fuktig trasa.
5 Felsökning
5.1 Inledning – felsökning
Alla felsökningsmeddelanden finns på menyn
Meddelanden i . Läs mer på www.husqvarna.com.
20 - Underhåll 1944 - 001 - 13.01.2023
