Husqvarna AUTOMOWER 435X AWD User manual

HUSQVARNA AUTOMOWER®
435X AWD
KURZANLEITUNG
GUIDE RAPIDE
GUIDA RAPIDA
QUICK GUIDE
P25_QG_1140537_435X_AWD.indd 1 2019-02-08 14:33:14

1
2
0 cm / 0”
10 cm / 4”
35 cm / 14”
30 cm / 12”
10 cm / 4”
min 2 m / 7 ft
3 m / 10 ft
75 cm / 21/2’
P25_QG_1140537_435X_AWD.indd 2 2019-02-08 14:33:15

FFür weitere Informationen und Anweisungen, lesen Sie die komplette Bedienungsanleitung auf der
Husqvarna-Website durch (www.husqvarna.com).
1. AUFSTELLEN UND ANSCHLIESSEN DER LADESTATION
1. Die Ladestation sollte auf einer relativ horizontalen Fläche zentral im Arbeitsbereich positioniert werden, mit viel
Freiäche vor der Ladestation.
2.Schließen Sie das Niederspannungskabel der Stromversorgung an die Ladestation und das Netzteil an.
3.Schließen Sie das Netzteil an eine Steckdose mit 100 – 240 V an.
4. Stellen Sie das Gerät zum Auaden des Akkus in die Ladestation, während das Begrenzungskabel verlegt wird. Starten
Sie das Gerät.
2. PLATZIERUNG DES BEGRENZUNGSKABELS UND DES LEITKABELS
1. Legen Sie Begrenzungskabel so, dass es eine Schleife um den Arbeitsbereich bildet.
2.Machen Sie eine Schleife an der Stelle, an der das Leitkabel später verbunden wird.
3.Das Leitkabel zu dem Punkt an der Begrenzungsschleife verlegen, an dem diese verbunden werden sollen. Vermeiden
Sie eine Kabelverlegung mit spitzen Winkeln.
4. Für einen Mindestabstand zu Hindernissen siehe Abbildung (Nummer 5).
3. ANSCHLIESSEN DES BEGRENZUNGSKABELS UND DES LEITKABELS
1. Schmale Passagen im Garten können die Suche des Geräts nach der Ladestation erschweren. Das Gerät kann unter
Verwendung des Suchkabels an entlegene Gartenbereiche geführt werden. Das Suchkabel unterstützt das Gerät beim
schnellen Finden der Ladestation.
2. Das Leitkabel unter der Ladestation verlegen und mindestens zwei Meter aus der Vorderkante der Ladestation
herausziehen.
3. Die Verbinder ö󰀨nen und die Kabelenden in die Einbuchtungen der Verbinders legen.
4. Den Verbinder mit einer Zange zusammendrücken.
5. 1-2 cm oberhalb des jeweiligen Verbinders abschneiden.
6. Drücken Sie die Verbinder auf die Kontaktstifte an der Ladestation, jeweils markiert als AL (links) und AR (rechts). Es ist
wichtig, dass das rechte Kabel an den rechten Kontaktstift und das linke Kabel an den linken Kontaktstift angeschlossen
wird.
7. Den Verbinder auf den mit ”G1” gekennzeichneten Kontaktstift an der Ladestation setzen. Zusätzliche Führungen ähnlich.
4. ANSCHLIESSEN DES LEITKABELS AN DAS BEGRENZUNGSKABELS
1. Das Begrenzungskabel mit einer Kneifzange in der Mitte der in Punkt 2.2 erstellten Schleife abschneiden.
2.Das Leitkabel mit dem Begrenzungskabel mithilfe des zugehörigen Verbinders verbinden. Die Verbinder mit einer Zange
vollständig zusammendrücken.
STARTEN UND STOPPEN
STARTEN
1. Drücken Sie die START-Taste.
2.Drücken Sie das Jog-Rad für 3 Sekunden.
STOPPEN
STOP-Taste drücken.
EINSTELLEN DES GERÄTS AUF DIE GRÖSSE IHRER RASENFLÄCHE
Stellen Sie die Mähzeit für Ihren Garten mit der Timer-Funktion ein. Das Gerät schneidet ca. 146 m² (0,036 Acre) pro Stunde
am Tag. Wenn Ihre Gartenäche beispielsweise über 1200 m² Grasäche verfügt, benötigt das Gerät 8 Stunden am Tag.
WARTUNG
1. Das Gerät muss ausgeschaltet werden, bevor eine Wartung durchgeführt wird (z. B. Reinigen oder Klingen
auswechseln). Wenn die LED-Anzeigelampe auf dem Jog-Rad nicht leuchtet, ist das Gerät deaktiviert. Tauschen
Sie die Messer für ein stets optimales Mähergebnis regelmäßig aus.
2.Den Mähroboter nie mit einem Hochdruckreiniger oder unter ießendem Wasser reinigen. Keine Lösungsmittel zum
Reinigen benutzen.
3. Alle Verbindungen zur Ladestation (Stromversorgung, Begrenzungs- und Leitkabel) müssen getrennt werden, falls ein
Gewitterrisiko besteht.
4. Laden Se die Batterie am Ende der Saison vor der Wintereinlagerung vollständig auf.
DE
P25_QG_1140537_435X_AWD.indd 3 2019-02-08 14:33:16

Pour plus d’informations et d’instructions, lisez l’intégralité du manuel de l’opérateur sur le site Web de
Husqvarna (www.husqvarna.com/fr/).
1. INSTALLATION ET BRANCHEMENT DE LA STATION DE CHARGE
1. Placez la station de charge à un endroit central de la zone de tonte, avec un grand espace ouvert face à elle, et sur une
surface relativement horizontale.surface relativement horizontale.
2.Branchez le câble d’alimentation basse tension à la station de charge et à l’alimentation.
3.Branchez l’alimentation électrique sur une prise murale de 100-240 V.
4. Placez le produit dans la station de charge pour charger la batterie pendant la pose du câble périphérique. Faites
démarrer le produit.
2. POSE DU CÂBLE PÉRIPHÉRIQUE ET DU CÂBLE GUIDE
1. Disposez le câble périphérique a n qu’il forme une boucle autour de la zone de travail.
2.Faites un oeillet au point où le câble guide sera connecté ultérieurement.
3.Faites courir le câble guide jusqu’au point du câble périphérique où se fera la connexion. Évitez de poser le câble dans
des angles serrés.des angles serrés.
4. Pour connaître la distance minimum avec les obstacles et les îlots, reportez-vous à l’illustration (numéro 5).
3. CONNEXION DU CÂBLE PÉRIPHÉRIQUE ET DU CÂBLE GUIDE
1. Les passages étroits de votre pelouse compliquent la tâche du produit pour trouver la station de charge. Le produit peut
être dirigé vers des zones éloignées du jardin à l’aide du câble guide. Le câble guide permet aussi au produit de trouver
rapidement la station de charge.
2.Disposez le câble guide sous la station de charge et à au moins 2 mètres de la partie frontale de la station de charge.
3.Ouvrez les connecteurs et placez les extrémités du câble dans les rainures de chaque connecteur.
4. Serrez les connecteurs à l’aide d’une pince.
5.Coupez 1 à 2 cm au-dessus des connecteurs.
6. Enfoncez les connecteurs dans les broches de contact, indiquées par AL (gauche) et AR (droite) sur la station de charge.
Il est important que le câble de droite soit connecté à la broche de droite et le câble de gauche, à la broche de gauche.
7. Branchez le connecteur à la broche de contact indiquée par G1 sur la station de charge. Guides supplémentaires de la
même manière.
4. CONNEXION DU CÂBLE GUIDE AU CÂBLE PÉRIPHÉRIQUE
1. Coupez le câble périphérique à l’aide d’une pince coupante au centre de l’oeillet que vous avez fait à l’étape 2.2.
2.Branchez le câble guide au câble périphérique à l’aide des coupleurs fournis. Pressez complètement les coupleurs à
l’aide d’une pince.l’aide d’une pince.
DÉMARRAGE ET ARRÊT
DÉMARRAGE
1. Appuyez sur le bouton DÉMARRAGE.
2.Appuyez sur la roue de sélection pendant 3 secondes.
ARRÊT
Appuyez sur le bouton STOP.
RÉGLAGE DU PRODUIT EN FONCTION DE LA TAILLE DE VOTRE PELOUSE
Ajustez le temps de tonte en fonction de votre jardin à l’aide de la fonction Minuterie. Le produit coupe environ 146 m² / 0,036
acre par heure et par jour. Par exemple, si votre jardin comprend 1 200 m² de pelouse, le produit devra fonctionner 8 heures
par jour.
MAINTENANCE
1. Le produit doit être arrêté avant toute opération de maintenance, telles que le nettoyage ou le remplacement des lames. Le
produit est désactivé lorsque l’indicateur LED de la roue de sélection est éteint. Remplacez les lames régulièrement pour
obtenir des résultats de tonte optimaux.
2.Ne nettoyez jamais le robot de tonte avec un nettoyeur à haute pression ni à l’eau courante. N’utilisez jamais de
solvants pour le nettoyage.pour le nettoyage.
3.Tous les raccordements de la station de charge (alimentation électrique, câble périphérique et câble guide) doivent être
débranchés en cas de risque d’orage.
4. Chargez complètement la batterie à la n de la saison avant de ranger le robot pour l’hiver.
FR
P25_QG_1140537_435X_AWD.indd 4 2019-02-08 14:33:16

Per ulteriori informazioni e istruzioni, consultare il Manuale operatore completo sul sito Web Husqvarna
(www.husqvarna.com).
1. POSIZIONAMENTO E COLLEGAMENTO DELLA STAZIONE DI RICARICA
1. Posizionare la stazione di ricarica in una posizione centrale nell’area di lavoro, su una supercie relativamente
orizzontale e con molto spazio di fronte alla stazione stessa.
2.Collegare il cavo a bassa tensione dell’alimentazione alla stazione di ricarica e all’alimentazione.
3.Collegare il cavo di alimentazione a una presa a muro da 100-240 V.
4. Collocare il prodotto nella stazione di carica per caricare la batteria durante la posa del cavo perimetrale. Avviare il
prodotto.
2. POSA DEL CAVO PERIMETRALE E DEL CAVO GUIDA
1. Estendere il cavo perimetrale assicurandosi che formi un anello intorno all’area di lavoro.
2.Predisporre un occhiello nel punto in cui il cavo guida verrà collegato più tardi.
3. Condurre il cavo guida no al punto dell’anello perimetrale dove verrà e󰀨ettuato il collegamento. Durante la posa del
cavo evitare gli angoli stretti.
4. Per la distanza minima dagli ostacoli e dalle isole, vedere l’illustrazione (numero 5).
3. COLLEGAMENTO DEL CAVO PERIMETRALE E DEL CAVO GUIDA
1. I passaggi stretti presenti nel giardino rendono di󰀩cile il ritrovamento della stazione di ricarica da parte del prodotto. Il
prodotto può essere spostato in aree periferiche del giardino tramite il cavo guida. Il cavo guida aiuta inoltre il prodotto a
trovare rapidamente la stazione di ricarica.
2.Posare il cavo guida sotto la stazione di ricarica e per almeno 2 metri in linea retta dalla parte frontale della stazione di
ricarica.
3.Aprire il connettore e appoggiare le estremità del cavo negli incavi di ogni connettore.
4. Premere i connettori insieme usando un paio di pinze.
5.Tagliare a 1 o 2 cm sopra i connettori.
6.Premere i connettori sui pin di contatto della stazione di ricarica contrassegnati con AL (sinistra) e AR (destra). È
importante che il cavo di destra sia collegato al pin di contatto di destra e che il cavo di sinistra sia collegato al pin di
sinistra.
7. Fissare il connettore al pin di contatto contrassegnato da G1 presente sulla stazione di carico. Le guide supplementari
funzionano in modo analogo.
4. COLLEGAMENTO DEL CAVO GUIDA AL CAVO PERIMETRALE
1. Tagliare il cavo perimetrale con dei tagliali al centro dell’occhiello predisposto al punto 2.2.
2.Collegare il cavo guida al cavo perimetrale usando i giunti in dotazione. Premere i giunti per unirli completamente con
un paio di pinze.
AVVIAMENTO E ARRESTO
AVVIAMENTO
1. Premere il pulsante START.
2.Premere la manopola per 3 secondi.
ARRESTO
Premere il pulsante STOP.
REGOLAZIONE DEL PRODOTTO IN BASE ALLE DIMENSIONI DEL PRATO
Adattare il tempo di taglio al giardino utilizzando la funzione Timer. Il prodotto taglia circa 146 m² all’ora. Per esempio, se il
giardino è di 1200 m², il prodotto deve lavorare 8 ore al giorno.
MANUTENZIONE
1. Il prodotto deve essere spento prima di procedere a interventi di manutenzione come la pulizia o la sostituzione delle
lame. Quando la spia LED sulla manopola non è accesa, il prodotto è disattivato. Sostituire regolarmente le lame per
ottenere risultati di taglio ottimali.
2.Per la pulizia del rasaerba robotizzato, non utilizzare mai dispositivi di lavaggio ad alta pressione, né acqua corrente.
Non utilizzare mai solventi per la pulizia.
3.Scollegare tutti i collegamenti alla stazione di ricarica (alimentazione, cavo perimetrale e cavo guida) se c’è il rischio di
un temporale.
4. Caricare completamente la batteria alla ne della stagione prima del rimessaggio invernale.
IT
P25_QG_1140537_435X_AWD.indd 5 2019-02-08 14:33:16

For more information and instructions, read the complete Operator’s manual on the Husqvarna
website (www.husqvarna.com).

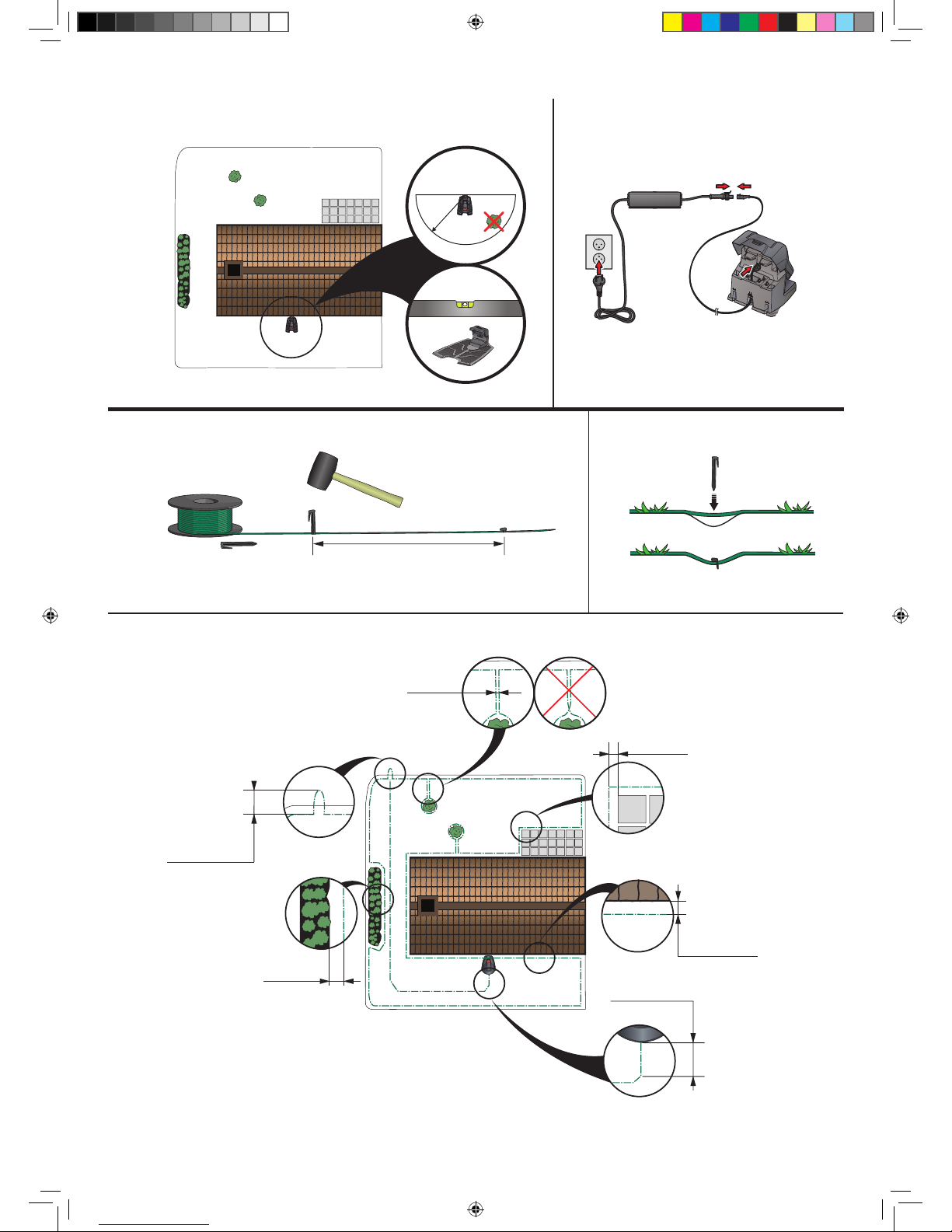

1. PLACEMENT OF AND CONNECTING THE CHARGING STATION
1. Place the charging station with a lot of open space in front of the charging station and on a relatively horizontal surface.
2. Connect the power supply’s low voltage cable to the charging station and the power supply.
3. Connect the power supply to a 100-240 V wall socket.
4. Place the product in the charging station to charge the battery while the boundary wire is laid. Start the product.
2. PLACEMENT OF THE BOUNDARY WIRE AND THE GUIDE WIRE
1. Lay the boundary wire so that it forms a loop around the work area.
2. Make an eyelet at the point where the guide wire will later be connected.
3. Run the guide wire to the point on the boundary loop where the connection will be made. Avoid laying the wire at tight angles.
4. For minimum distance to obstacles and islands, see illustration (number 5).
3. CONNECTING THE BOUNDARY WIRE AND THE GUIDE WIRE
1. Narrow passages in the garden make it di󰀩cult for the product to nd the charging station. The product can be lead to remote
garden areas using the guide wire. The guide wire also helps the product to quickly nd the charging station.
2. Lay the guide wire under the charging station and at least 2 m straight out from the front edge of the charging station.
3. Open the connectors and lay the wire ends in the recesses on each connector.
4. Press the connectors together using a pair of pliers.
5. Cut 1-2 cm above the connectors.
6. Press the boundary connectors onto the contact pins, marked AL (left) and AR (right), on the charging station. It is important
that the right-hand wire is connected to the right-hand contact pin, and the left-hand wire to the left-hand pin.
7. Fasten the guide connector to the contact pin marked G1 on the charging station. Additional guides the similar way.
4. CONNECTING THE GUIDE WIRE TO THE BOUNDARY WIRE
1. Cut the boundary wire with a wire cutters at the centre of the eyelet that was made in step 2.2.
2. Connect the guide wire to the boundary wire using the accompanying couplers. Press the couplers completely together with a
pair of pliers.
STARTING AND STOPPING
STARTING
1. Press the START button.
2. Press the jog wheel for 3 seconds.
STOPPING
Press the STOP button.
ADJUSTING THE PRODUCT TO SUIT THE SIZE OF YOUR LAWN
Adjust the mowing time to suit your yard using the Timer function. The product cuts approximately 146 m² / 0.036 acre per hour
and day. For example, if your yard comprises 1200 m² of grass, the product should work 8 hours a day.
MAINTENANCE
1. The product must be turned o󰀨 before any maintenance is done, such as cleaning or replacing the blades. The product is
disabled when the LED indicator lamp at the jog wheel is not lit. Replace the blades regularly for the best mowing result.
2. Never use a high-pressure washer or even running water to clean the product. Never use solvents for cleaning.
3. All connections to the charging station (power supply, boundary and guide wire) must be disconnected if there is a risk of a
thunderstorm.
4. Fully charge the battery at the end of the season before winter storage.
EN
P25_QG_1140537_435X_AWD.indd 6 2019-02-08 14:33:16

3
45
> 1.5 m / 5 ft
> 1.5 m / 5 ft
0% - 50% 50% - 70%
> 1.5 m / 5 ft
Lampe leuchtet dauer-
haft grün
Gutes Signal der Begren-
zungsschleife.
Lumière verte xe
Bon signal du câble périp-
hérique.
Luce verde ssa
Segnale cavo perimetrale
buono
Solid green light
Good boundary loop signal.
Lampe blinkt grün
ECO-Modus ist aktiviert.
Lumière verte clignotante
Le mode ECO est activé.
Luce verde lampeggiante
È attiva la modalità ECO.
Green ashing light
ECO mode is activated.
Lampe blinkt blau
Fehlfunktion der Begren-
zungsschleife.
Lumière bleue clignotante
Dysfonctionnement du
câble périphérique.
Luce blu lampeggiante
Malfunzionamento del cavo
perimetrale.
Blue ashing light
Malfunction in the boundary
loop.
Lampe blinkt rot
Fehlfunktion der Ladesta-
tionsantenne.
Lumière rouge cligno-
tante
Dysfonctionnement du
signal de l’antenne de la
station de charge.
Luce rossa lampeggiante
Malfunzionamento
dell’antenna della stazione
di ricarica.
Red ashing light
Malfunction in the charging
station’s antenna.
Lampe leuchtet dauer-
haft rot
Fehler in der Leiterplatte
oder falsches Netzteil in
der Ladestation.
Lumière rouge xe
Défaut de la carte électroni-
que ou mauvaise alimenta-
tion élec-trique au niveau
de la station de charge.
Luce rossa ssa
Guasto nella scheda elettro-
nica o alimentazione di cor-
rente errata nella stazione
di ricarica.
Solid red light
Fault in the circuit board or
incorrect power supply in
the charging station.
P25_QG_1140537_435X_AWD.indd 7 2019-02-08 14:33:18

www.husqvarna.com
12a
c
a
a
a
a
b
CONTROL YOUR
AUTOMOWER®
REMOTELY
Bluetooth enables full control and
configuration of your Automower®
within close range
AUTOMOWER® DIRECT
SIGN UP
Already have an account? Log in
a
b
c
114 05 37-39
AUTOMOWER
®
ist eine Marke von Husqvarna AB. Copyright © 2019 HUSQVARNA. Alle Rechte vorbehalten.
AUTOMOWER
®
est une marque déposée appartenant à Husqvarna AB. Copyright © 2019 HUSQVARNA. Tous droits réservés
AUTOMOWER
®
è un marchio di proprietà di Husqvarna AB. Copyright © 2019 HUSQVARNA. Tutti i diritti riservati.
AUTOMOWER
®
is a trademark owned by Husqvarna AB. Copyright © 2019 HUSQVARNA. All rights reserved.

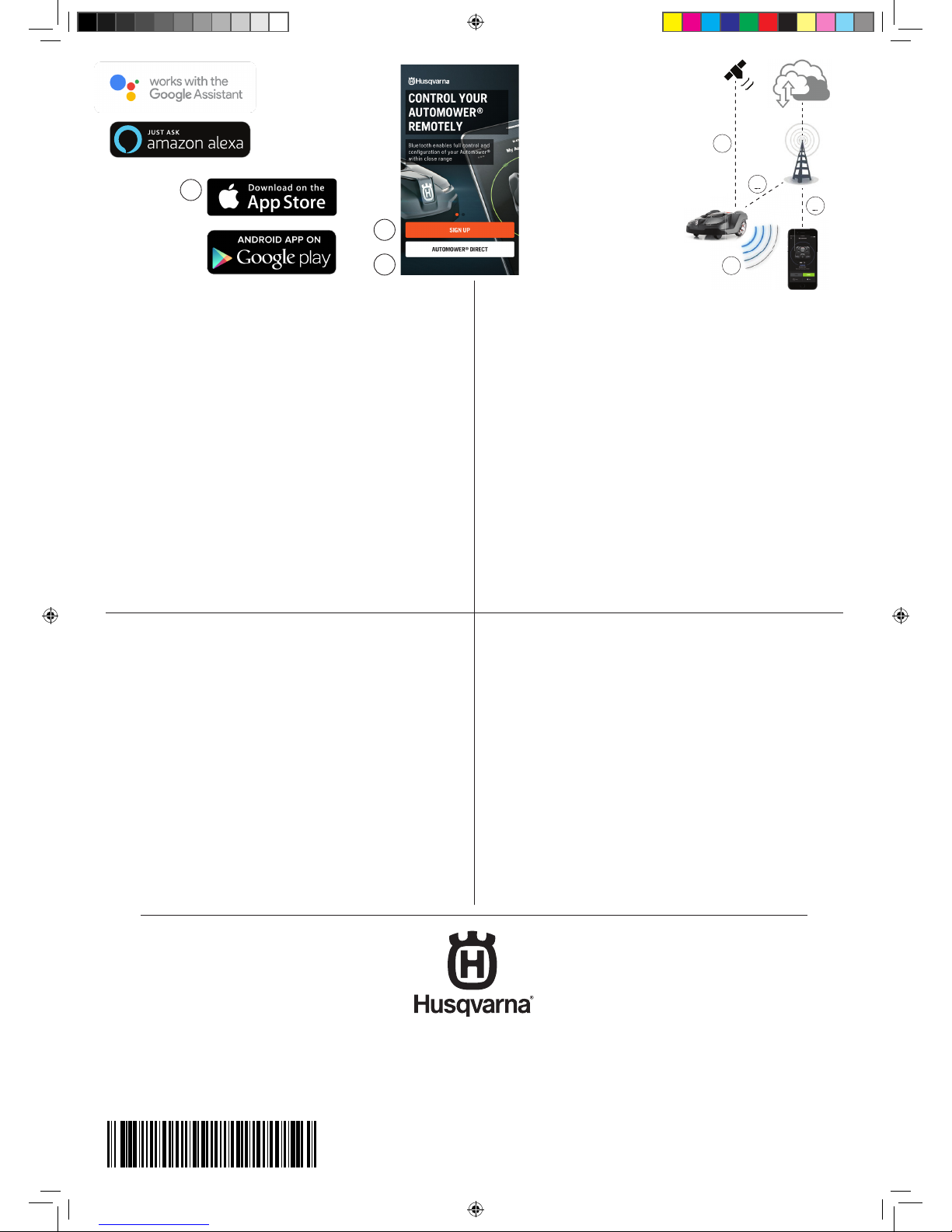

1. AUTOMOWER®CONNECT
a. Laden Sie die App „Automower® Connect“ aus dem
AppStore oder bei GooglePlay herunter .
b. Melden Sie sich an, und geben Sie eine E-Mail-Adresse
und ein Kennwort ein, um ein Husqvarna Konto zu erstellen.
c. Melden Sie sich in der App bei Ihrem Husqvarna Konto an.
d. Wählen Sie in der Automower® Connect App Meine
Mäher aus, und wählen Sie dann das Pluszeichen (+).
e. Befolgen Sie die Anweisungen in der App.
2. KONNEKTIVITÄT
a. Mobilfunkverbindung mit großer Reichweite
(Automower® Connect).
b. Bluetooth®-Verbindung im Nahbereich
(Automower® Connect@Home).
c. Geräteortung (GPS)*.
*) Verfügbar mit Automower® Connect.
1. AUTOMOWER®CONNECT
a. Téléchargez l’application Automower® Connect à partir de
l’App Store ou de Google Play.
b. Inscrivez-vous et saisissez une adresse e-mail et un mot de
passe pour créer un compte Husqvarna .
c. Connectez-vous à votre compte Husqvarna dans
l’application .
d. Sélectionnez Mes tondeuses dans l’application
Automower® Connect, puis sélectionnez le signe plus (+) .
e. Suivez les instructions de l’application.
2. CONNECTIVITÉ
a. Connectivité cellulaire longue portée
(Automower® Connect).
b. Connectivité Bluetooth® courte portée
(Automower® Connect@Home).
c. Géolocalisation (GPS )*.
*) Disponible avec Automower® Connect.
1. AUTOMOWER®CONNECT
a. Scaricare l’app Automower® Connect da AppStore o
GooglePlay.
b. Registrarsi e specicare un indirizzo e-mail e una
password per creare un account Husqvarna.
c. Accedere al proprio account Husqvarna nell’app .
d. Selezionare I miei rasaerba nell’app Automower®
Connect, quindi selezionare il segno più (+).
e. Seguire le istruzioni riportate nell’app.
2. CONNETTIVITÀ
a. Connettività del cellulare a lungo raggio
(Automower® Connect).
b. Connettività Bluetooth® a corto raggio
(Automower® Connect@Home).
c. Monitoraggio del dispositivo (GPS )*.
*) Disponibile con Automower® Connect.
1. AUTOMOWER®CONNECT
a. Download the Automower® Connect app from AppStore
or GooglePlay.
b. Sign up and specify an e-mail adress and a password to
create a Husqvarna account.
c. Log in to your Husqvarna account in the app.
d. Select My mowers in the Automower® Connect app, and
then select the plus sign (+).
e. Follow the instructions in the app.
2. CONNECTIVITY
a. Long-range cellular connectivity (Automower® Connect).
b. Short-range Bluetooth® connectivity
(Automower® Connect@Home).
c. Device tracking (GPS)*.
*) Available with Automower® Connect.
P25_QG_1140537_435X_AWD.indd 8 2019-02-08 14:33:20
