HYBRYD KWADRA FL LED Manual

Zasilana centralnie oprawa kierunkowa oświetlenia awaryjnego
1/8IMM - KWADRA FL LED - CB_CBAM_LV_LVAM - PL_EN V01
PL
IP65/IP20
KWADRA FL LED
INSTRUKCJA MONTAŻU I OBSŁUGI
MOCOWANIE
Do sutu podwieszanego
WYKONANIE
CB –oprawa zasilana centralnie z systemu HVCBS (230V AC
/216V DC), bez modułu adresowego
CBAM –
oprawa zasilana centralnie z systemu HVCBS (230V AC
/216V DC), z wbudowanym modułem adresowym
iwyborem trybu pracy
LV –oprawa zasilana centralnie napięciem 24V DC, bez
modułu adresowego
LVAM –
oprawa zasilana centralnie napięciem 24V DC z systemu
LVDBS, z wbudowanym modułem adresowym i wyborem
trybu pracy
OPTYKA
AREA –
(AR) symetryczny rozsył światła we wszystkich kie-
runkach, zalecana do wykorzystywania w miejscach
oznacznej wysokości lub do doświetlania punktów PPOŻ
AREA / AREA PLUS
ROAD
ROAD PLUS SIDE
ROAD –(RO) rozsył światła głównie wzdłuż drogi ewakuacyjnej,
zalecany do wykorzystywania w wysokich korytarzach
ROAD
PLUS –
(RP) rozsył światła głównie wzdłuż drogi ewakuacyjnej
o znacznie większym zasięgu aniżeli dla optyki ROAD,
naniewielkie wysokości
SIDE –(RP) rozsył światła skierowany w jedną stronę, do mon-
tażu na ścianie, doświetlanie punktowe
DANE TECHNICZNE
Napięcie zasilania
CB 230V AC 50/60HZ 80-275V DC
CBAM 230V AC 50/60HZ 170-275V DC
LV/LVAM 6–32V DC
Pobór mocy (3W)
CB 25 mA @216V DC
CBAM 30 mA @216V DC
LV 190 mA @24V DC
LVAM 194 mA @24V DC
Klasa ochronności CB/CBAM I
LV/LVAM III
Stopień ochrony IP65/20 1)
Typ źródła światła Moduł LED 2)
Temperatura barwowa światła 5700K
Moc zasilania źródła światła 1W, 2W, 3W
Trwałość źródła światła > 50 000h
Zakres temperatur otoczenia CB/ CBAM -10 – +35˚C;
LV/LVAM -25 – +45˚C
Przekrój przewodu zasilającego 0,5 – 2,5mm2
Średnica przewodu zasilającego ≤ 13mm
Łączenie przelotowe TAK
Okablowanie natynkowe NIE
1) Oprawa w przestrzeni zewnętrznej/wewnętrznej, IP20 dla opraw bez uszczelnienia;
2)Niewymienialne, serwisowalne źródło światła;
WYMAGANIA I ZALECENIA BEZPIECZEŃSTWA
• Zarówno podczas instalacji jak i użytkowania oprawy należy przestrzegać krajowych przepisów bezpieczeństwa jak również ogólnie uznanych zasad
ireguł techniki
• Podczas użytkowania opraw awaryjnych należy prowadzić rejestr raportów z inspekcji
• Zasilanie sieciowe musi być bezwzględnie odłączone przed każdą pracą instalacyjną bądź serwisową oprawy
• Przed włączeniem oprawy do użytkowania należy upewnić się czy w obudowie oprawy nie występują ciała obce powstałe podczas instalacji, a jeśli
występują usunąć je
• Oprawę należy użytkować nieuszkodzoną i zgodnie ze specykacją
Oprawa oświetlenia awaryjnego należy do grupy osprzętu przeciwpożarowego stąd podlega pod odpowiednie krajowe normy i przepisy.
NIE ZASTOSOWANIE SIĘ DO WSKAZÓWEK
BEZPIECZEŃSTWA MOŻE SKUTKOWAĆ POWSTANIEM
ZAGROŻENIA ŻYCIA A NAWET ŚMIERCIĄ
Nie zastosowanie się do niniejszej instrukcji może
doprowadzić do uszkodzenia oprawy i utraty gwarancji
NIE WPATRYWAĆ SIĘ W PRACUJĄCE ŹRÓDŁO ŚWIATŁA
Oprawa oświetleniowa powinna być umieszczana tak,
że nie jest przewidziane dłuższe wpatrywanie się
w oprawę z odległości bliższej niż 0,5m

2/8 www.hybryd.pl

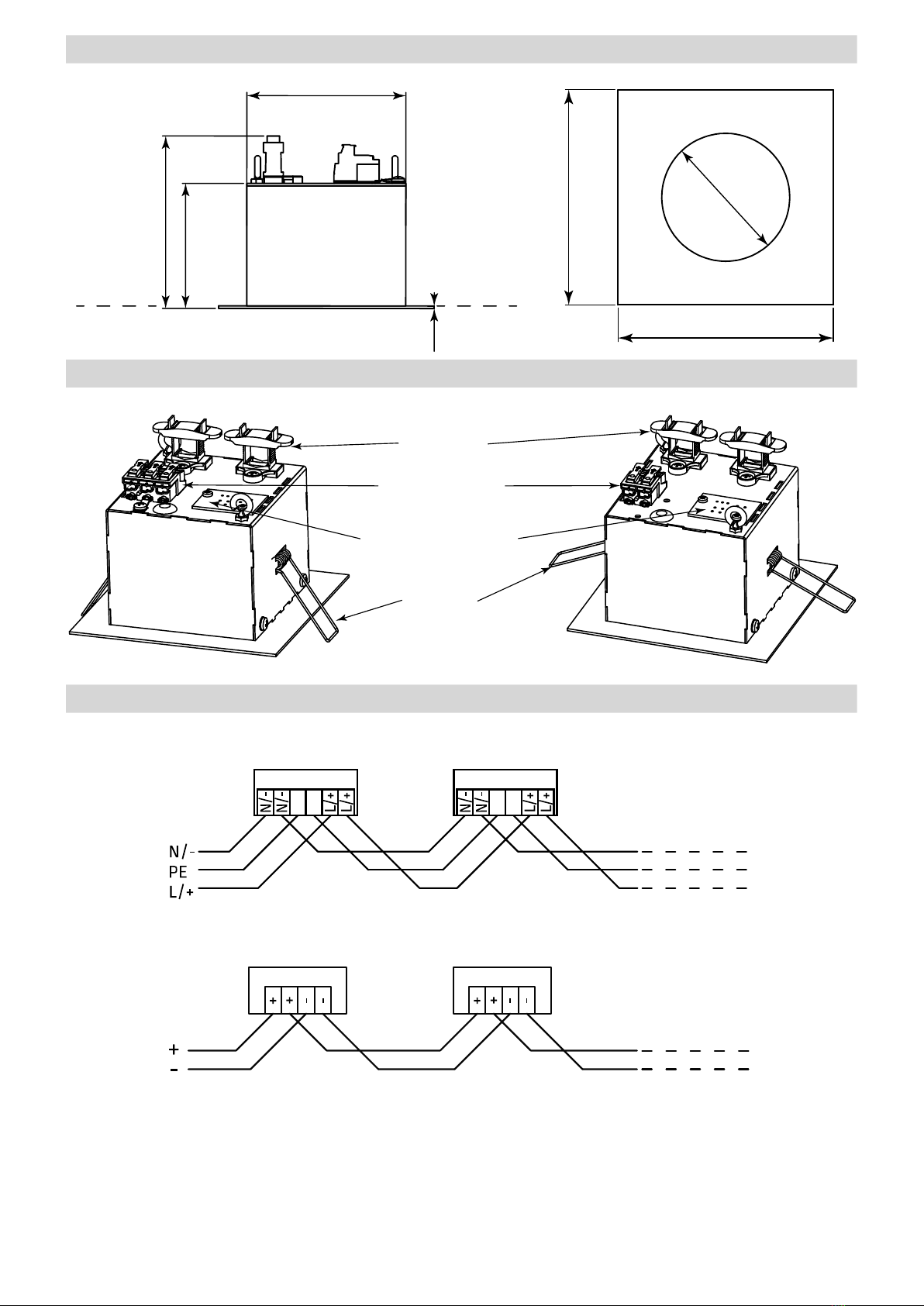

WYMIARY (MM)
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
16 16
61
16
21
88
4,2
34
15
78
16
BUDOWA
CB/CBAM LV/LVAM
Osłona przełaczników
adresu i trybu pracy
Złącze zasilające
Sprężyny
mocujące
Uchwyty
przewodów
SCHEMAT PODŁĄCZENIA
CB/CBAM
KWADRA SU KWADRA SU
PE PE PE PE
LV/LVAM
KWADRA SU KWADRA SU
CB/CBAM
KWADRA SU KWADRA SU
PE PE PE PE
LV/LVAM
KWADRA SU KWADRA SU

3/8IMM - KWADRA FL LED - CB_CBAM_LV_LVAM - PL_EN V01
PRZED WYKONANIEM JAKIEJKOLWIEK CZYNNOŚCI ZWIĄZANEJ Z OTWARCIEM OPRAWY NALEŻY UPEWNIĆ SIĘ,
ŻE NAPIĘCIE W PRZEWODACH ZASILANIA DOPROWADZONYCH DO NIEJ ZOSTAŁO ODŁĄCZONE
Wszelkie czynności montażowe i serwisowe oprawy mogą być wykonywane tylko iwyłącznie
przez wykwalikowany, posiadający odpowiednie uprawnienia i odpowiednio przeszkolony personel.
INSTALACJA
1. Rozpakować oprawę i zwerykować jej stan po transporcie.
2. W sucie wyciąć kwadratowy otwór o boku 105 do120mm.
3. W przypadku opraw z wbudowanym modułem adresowym (CBAM/
LVAM) ustawić adres oprawy i oznaczyć tryb pracy oprawy:
a. Za pomocą przełącznika SW1 i drugiego suwaka przełącznika SW2
ustawić adres oprawy, zgodnie z poniższą tabelą (ON=1, OFF=0).
SW2-2
SW1
Adres
SW2-2
SW1
Adres
01 1 1 1 11
0 2 2 1212
0 3 3 1313
04 4 1 4 14
05 5 1 5 15
0 6 6 1616
07 7 1 7 17
08 8 1 8 18
09 9 1 9 19
0A 10 1 A 20
SW2 SW1
Za pomocą przełącznika SW2-1 wybrać tryb pracy. Przełącznik
w pozycji 0 – oprawa pracuje w trybie ciemnym (źródło światła
włączone tylko w trybie awaryjnym). Przełącznik w pozycji 1–oprawa
pracuje w trybie jasnym (źródło światła włączone na stałe).
b. Zaznaczyć na etykiecie właściwy tryb pracy oprawy: zamalować
0dla trybu jasnego (M) lub 1 dla trybu ciemnego(NM).
M NM
4. Podłączyć przewody obwodu zasilającego oprawę z systemu HVCBS
lub LVDBS według schematu właściwego dla wykonania oprawy. Żyły
przewodów odizolować na długości 7-8mm. Zwrócić szczególną uwagę
na napięcie zasilające w zależności od wykonania oprawy.
CB/CBAM
L/+
PE
N/-
LV/LVAM
+-
5. Ugiąć sprężyny mocujące oprawę w górę i wsunąć oprawę w sut.
Zwrócić szczególną uwagę na kierunek obrotu oprawy ze względu na
optykę (patrz OPTYKA).
W celu uszczelnienia należy nałożyć silikon wokół brzegu oprawy od
strony sutu (nie wymagane, gdy wystarczający jest stopień szczelno-
ściIP20).
6. Zdjąć folię zabezpieczającą z szybki oprawy.
7. Przeprowadzić procedurę uruchomienia.
URUCHOMIENIE
Po zakończeniu wszystkich czynności montażowych należy zwerykować poprawność pracy oprawy.
W tym celu należy wykonać poniższe czynności:
1. Włączyć napięcie zasilania oprawy z systemu zasilania HVCBS (CB, CBAM) lub LVDBS (LV, LVAM).
2. Dla opraw bez wbudowanego modułu adresowego (CB, LV):
a. Pozostawić oprawę włączoną i zwerykować jej pracę. Źródło światła powinno świecić.
b. Wyłączyć napięcie zasilania.
3. Dla opraw z wbudowanym modułem adresowym:
a. Skongurować system HVCBS lub LVDBS.
b. Uruchomić test funkcjonalny sytemu HVCBS/LVDBS.
c. Zwerykować działanie oprawy. Źródło światła powinno świecić podczas testu.
d. Zwerykować, czy system HVCBS/LVDBS sygnalizuje poprawną pracę oprawy.
KONSERWACJA

4/8 www.hybryd.pl
Oprawę należy przecierać ściereczką zwilżoną wodą według ustalonego planu konserwacji. Do czyszczenia klosza nie używać środków
ścierających, rozpuszczalników, substancji i środków zawierających alkohol.
Źródło światła zastosowane w tej oprawie oświetleniowej powinno być wymieniane wyłącznie przez producenta, jego przedstawiciela
serwisowego lub podobnie wykwalikowaną osobę.
Po zamocowaniu oprawy na powierzchni płaskiej konieczne jest uszczelnienie połączenia między oprawą a sutem (nie wymagane, gdy
wystarczający jest stopień szczelności IP20).
PRZECHOWYWANIE
Oprawa powinna być przechowywana nie dłużej niż 12 miesięcy od daty zakupu, w suchym miejscu o temperaturze w zakresie -10 – +30˚C.
GWARANCJA
Gwarancja na wyrób obowiązuje pod warunkiem przestrzegania zaleceń i wskazówek producenta oraz użytkowania oprawy zgodnie
zprzeznaczeniem, naokres 12 miesięcy licząc od daty sprzedaży, chyba że oprawa sprzedana została w ramach kontraktu i ten stanowi
inaczej. Gwarancja nie obejmuje usterek mechanicznych powstałych z winy klienta, a także usterek wynikłych na skutek złego podłączenia
bądź użytkowania oprawy.

Centrally supplied emergency lighting luminaire
5/8IMM - KWADRA FL LED - CB_CBAM_LV_LVAM - PL_EN V01
IP65/IP20
EN
KWADRA FL LED
INSTALLATION AND MAINTENANCE MANUAL
MOUNTING TYPE
Mounting in a suspended ceiling
SYSTEM VARIANT
CB –luminaire supplied from HVCBS (230V AC/216V DC), with-
out address module
CBAM –
luminaire supplied from the HVCBS (230V AC/216V DC),
with built-in address module and operating modeselection
LV –luminaire supplied with 24V DC from the LVDBS system,
without address module
LVAM –
luminaire supplied with 24V DC from the LVDBS
system, with built-in address module and operating
modeselection
OPTICS
AREA –
(AR) symmetrical light distribution in all directions, rec-
ommended for use in places of considerable height
ortoilluminate re points
AREA / AREA PLUS
ROAD
ROAD PLUS
SIDE
ROAD –(RO) light distribution mainly along the escape route, rec-
ommended for use in high corridors
ROAD
PLUS –
(RP) light distribution mainly along the escape route
with amuch greater range than for the ROAD optics, for
smallheights
SIDE –(SD) light distribution directed to one side, for wall
mounting, spot illuminating
TECHNICAL DATA
Supply voltage
CB 230V AC 50/60HZ 80-275V DC
CBAM 230V AC 50/60HZ 170-275V DC
LV/LVAM 6–32V DC
Current consumption (3W)
CB 25 mA @216V DC
CBAM 30 mA @216V DC
LV 190 mA @24V DC
LVAM 194 mA @24V DC
Protection class CB/CBAM I
LV/LVAM III
Ingress protection IP65/IP20 1)
Light source type LED module 2)
Light source temperature 5700K
Light source supply power 1W, 2W, 3W
Light source lifespan > 50 000h
Ambient temperature range CB/ CBAM -10 – +35˚C
LV/LVAM -25 – +45˚C
Supply cable cross-section area 0,5 – 2,5mm2
Supply cable diameter ≤ 13mm
Suitable for through wiring YES
Suitable for surface wiring NO
1) Luminaire in internal/external zone, IP20 for luminaires without seal;
2) Non-exchangeable but serviceable light source
SAFETY
• During the installation and usage of emergency luminaires, follow the national safety rules as well as generally accepted technical rules.
• Supply voltage should never be removed from the permanent phase by any external switches, relays or contactors (BMS, wall switch, etc.).
• During usage of emergency luminaires keep a register of inspection reports. Luminaire installation or maintenance has to be preceded by turning o
thepower supply and battery.
• Ensure that all foreign bodies are removed before the luminaire power is switched on.
• The luminaire is to be used undamaged and in accordance with specications.
• The luminaire is designed for use inside the building.
The above-mentioned luminaire is a re protection equipment and therefore falls within relevant standards and regulations.

6/8 www.hybryd.eu
NOT OBEYING THE SAFETY INSTRUCTIONS
AND RECOMMENDATIONS CAN CAUSE LIFE
THREAT OR EVEN DEATH
Not obeying this instruction manual can result
in luminaire damage and loss of warranty
DO NOT STARE AT THE OPERATING LIGHT SOURCE
The luminaire should be positioned so that
prolonged staring into the luminaire at
a distance closed than 0.5m is not expected
DIMENSIONS (mm)
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
104
75,5
96
IP20
IP65
1,5
130
130
Ø80
120
120
110
Ø80
16 16
61
16
21
88
4,2
34
15
78
16
LUMINAIRE CONSTRUCTION
CB/CBAM LV/LVAM
Address and
system variant
module cover
Power connector
Fixing
springs
Cable
holders
WIRING DIAGRAM
CB/CBAM
KWADRA SU KWADRA SU
PE PE PE PE
LV/LVAM
KWADRA SU KWADRA SU
CB/CBAM
KWADRA SU KWADRA SU
PE PE PE PE
LV/LVAM
KWADRA SU KWADRA SU

7/8IMM - KWADRA FL LED - CB_CBAM_LV_LVAM - PL_EN V01
BEFORE ANY INSTALLATION OR MAINTENANCE OPERATION IS PERFORMED
ON THE LUMINAIRE THE POWER SUPPLY SHOULD BE DISCONNECTED.
All installation and maintenance procedures can be performed only by qualied,
properly trained and if appropriate, certiedsta.
INSTALLATION
1. Unpack the luminaire after transport and verify its condition.
2. Cut a square hole in the ceiling with a side of 105 to 120mm.
3. In case of luminaires with built-in address module (CBAM/
LVAM) set luminaire address and mark the operating mode:
a. Using the rotary switch SW1 and slider switch SW2 set
luminaire address, according to the following table (ON=1,
OFF=0).
SW2-2
SW1
Address
SW2-2
SW1
Address
01 1 1 1 11
0 2 2 1212
0 3 3 1313
04 4 1 4 14
05 5 1 5 15
0 6 6 1616
07 7 1 7 17
08 8 1 8 18
09 9 1 9 19
0A 10 1 A 20
SW2 SW1
Using the slider of SW2-1 switch select the operating mode.
Switch position 0 – non-maintained operating mode (NM),
switch position 1 – maintained operating mode (M).
b. Mark the operating mode on the luminaire label: mark 0for
the maintained mode and 1 for the non-maintained mode.
M NM
4. Connect the power supply cables from the HVCBS/LVDBS
system according to the appropriate wiring diagrams, strip
7-8mm of wire copper insulation. Place the wires so that the cover
may be mounted without any obstacles. Pay special attention to
the luminaire supply voltage!
CB/CBAM
L/+
PE
N/-
LV/LVAM
+-
5. Push the spring holders up and slip the luminaire into the hole
in the ceiling. Pay attention to optics placement according to the
escape route (see OPTICS).
In order to sealing, it is necessary to apply silicone between the
edge of the luminaire and the ceiling (not required, when the
degree of protection IP20 is suicient).
6. Remove the scratches protective lm from the plastic pane.
7. Perform the commissioning procedure.
COMMISSIONING
After all installation procedures are nished, luminaire operation needs to be veried.
Follow the instructions below:
1. Switch the luminaire power supply on the HVCBS (CB, CBAM) or LVDBS (LV, LVAM) system.
2. For luminaires without built-in address module (CB, LV):
a. Leave luminaire operating and verify light source operation – should be operating.
b. Turn o luminaire power supply.
3. For luminaires with built-in address module:
a. Congure the HVCBS/LVDBS system.
b. Run the functional test on HVCBS/LVDBS system.
c. Verify luminaire operation. The light source should operate properly.
d. Verify if the HVCBS/LVDBS system reports proper luminaire operation.

8/8 www.hybryd.eu
MAINTENANCE
Luminaire should be cleaned with a damp cloth according to building maintenance plan.
Do not use abrasive cleaners, solvents, substances and cleaning agents containing alcohol to clean the light source.
The light source used in this luminaire may only be replaced by the manufacturer, his service agent or a similar qualied person.
After mounting the luminaire on a at surface, it is necessary to seal the connection between the luminaire and the ceiling (not required,
when the degree of protection IP20 is suicient).
STORAGE
The luminaire should be stored no longer than 12 months from the date of purchase, in a dry place with an ambient temperature range of
-10 – +30˚C.
WARRANTY
Warranty is valid and enforceable only when manufacturer’s recommendations are preserved, and the installation and usage are proper.
Warranty is granted for a period of 12 months from the date of sale, unless the luminaire has been sold under dierent contract conditions.
The warranty is excluded in case ofmisuse, unsuitable use, wrong connection or mechanical defects of the luminaire caused by the client.
