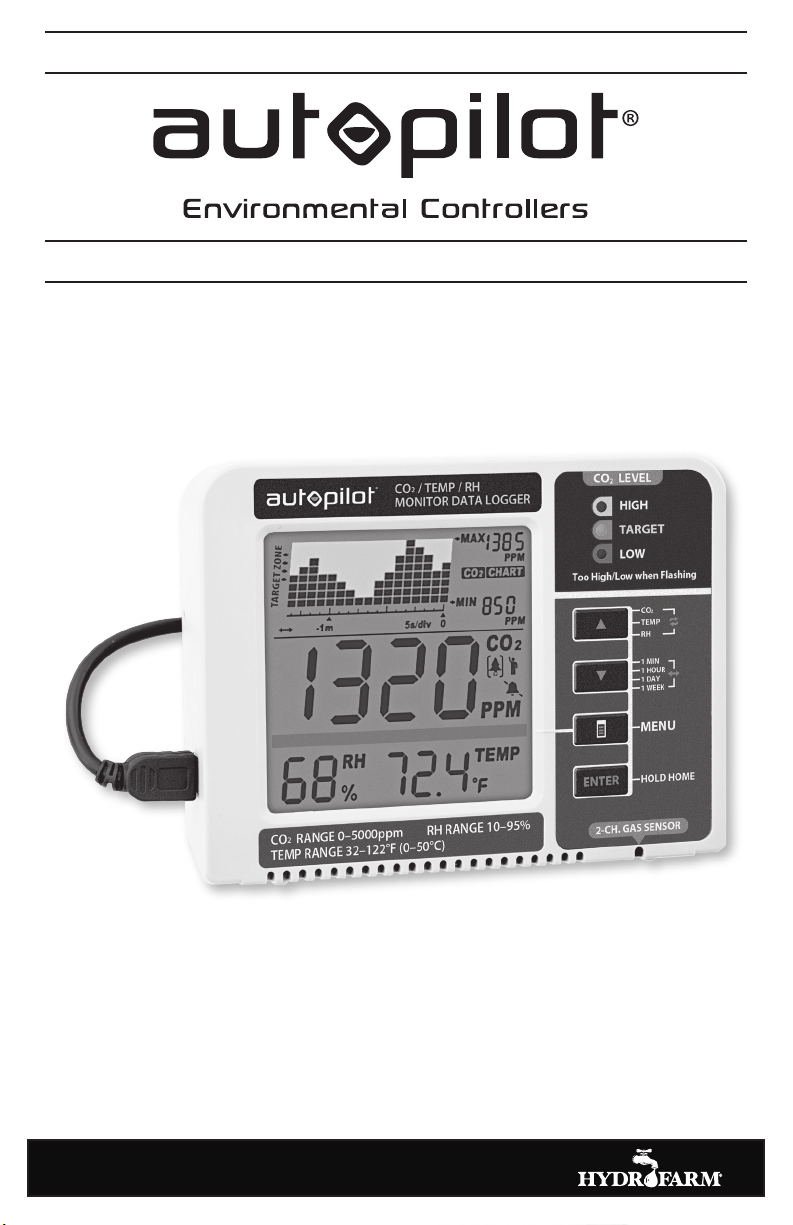

Hydrofarm Autopilot APCEM2 User manual

INSTRUCTIONS
DIGITAL CO2MONITOR
APCEM2

INSTRUCTIONS
www.Hydrofarm.com
2
GETTING STARTED
Congratulaons on the purchase of your new APCEM2. Our products are packaged and shipped
with the utmost care. In the unlikely event that your item is incorrect, incomplete, or unsasfactory,
please contact us and we will see to xing it immediately. Feel free to contact us with any quesons,
comments, or concerns at Hydrofarm.com.
• To ensure safety, please read this manual carefully before installation and follow the instructions
herein.
• Store this manual in a secure place for future reference
WARNING: CHOKING HAZARD - Accessories contain small parts
PACKAGE CONTENTS
• CO2 monitoring unit
• Micro USB Cable for power x2
• AC adapter
• User manual
• Rope strap; screws
FEATURES AT A GLANCE
• CO2/temperature/RH monitor
• Trend chart with variable time span
selections
• 2-Channel low drift NDIR sensor
• Built-In plant types directory
• 3 color LEDs for easy-reading
• Foolproof “Hold Home” function
OPERATING INSTRUCTIONS
Inial Setup: When rst unboxing, plug in the unit to the included Micro USB (or one of your own) to
almost any cell phone charger or USB power source. If successfully connected, 3 things will happen
while boong up:
• 3 LEDs flash one by one
• Chart display shows the current software version & “Warm Up”
• Main display shows a countdown from 10
Once the countdown is complete, your product is ready to use. No inial setup or calibraon is
needed.
DEPLOY THE STAND
PLUG IN THE USB POWER CABLE
OR HANG ON THE WALL

3
INSTRUCTIONS
1. CO2 Chart
1a. x10 mulplier for ppm reading
2. Max Reading of Chart
3. Indicates what the chart will show: CO2,
TEMP or RH
4. Automac cycle between CO2, RH, and
Temperature on the chart
5. Min Reading of Chart
6. Plant or Human mode
7. Audible Alarm On/O
8. Main Menu
9. Temperature Reading
10. RH Reading
11. CO2 Reading
12. Time per Division (indicates the chart’s me
per unit division)
13. Automac cycle between zoom levels of me
14. Zoom Level of Time (indicates the chart’s
span of me)
15. Target Zone Indicator
CO2, TEMPERATURE, RH READINGS
The device has three built-in main measureable parameters: ambient carbon dioxide (11), temperature
(9), and RH (10). They are constantly displayed on screen.
REAR VIEW
3 convenient ways to power up
Piggyback an External Baery
(Baery not Included)

INSTRUCTIONS
www.Hydrofarm.com
4
TREND CHART
The trend chart (1) displays the past readings for any of the three parameters (CO
2
/Temp/RH). There
are 4 modes that can be toggled by using UP key: CO
2
, TEMP, RH, and Cycle (automacally cycles
through CO
2
/Temp/RH), as shown below.
TREND CHART ZOOM
Below is a table that shows the available Zoom Levels for all parameters (CO
2
, Temp and RH) as well as
the duraon of each division for corresponding Zoom Levels:
Using DOWN will toggle the available Zoom Levels for each parameter. Note that in addion to the
Zoom Levels for each parameter, there is an opon that will automacally cycle between the Zoom
Levels. This can be achieved just by pressing DOWN unl icon (14) appears at the boom le of the
chart.
MAX/MIN
At the top right corner of the display, there are two numerical indicators: Max (2) and Min (5). As the
Zoom Level is changed, the Max and Min values will reect the maximum and minimum values on
the chart of the selected parameter (CO
2
, Temp and RH). At startup, the unit will automacally display
values for CO
2
.
NOTE: Trend chart contains a maximum of 17 sets of recorded data at one me. Aer the chart is
full the data is FIFO (rst-in, rst-out).
Zoom Level
(Time Span) (15) Time Per Division (13)
1m (minute) 5sec /div
1h (hour) 5m/div
1d (day) 2h/div
1w (week) 0.5d/div
Auto Cycle Zoom Cycle

5
INSTRUCTIONS
LED DISPLAY
at Plant Mode
at Human Mode
MAIN MENU FUNCTIONS
The Main Menu (8) funcons can be toggled through by using MENU. If the main menu is not brought
up, the green bar will remain blank, leaving the UP and DOWN buons to toggle between parameters
and Zoom Levels, respecvely.
ALARM PLANT LOG CALI ALTI 0C/0FADV
Pressing MENU once will bring up the main menu, with an underlining ashing bar indicang the
current choice.
To select the funcon, press ENTER when it is underlined by the ashing bar. Note that aer 1 minute
if nothing is pressed, the Main Menu will disappear and the device will revert to the normal state.
HOLD HOME
Hold ENTER for 3 seconds to reset the unit back to Home Seng which has a default target zone of
800-1200 PPM. The Target Zone is the only seng that will be reverted back to Home Seng. All
other sengs will not be reset. If the unit is unplugged it will keep the plant seng previously selected
before power was removed.
On the next page is a table showing what main menu selecon is made by pressing MENU mulple
mes as well as their funcons. Note that the device will display “Done,” followed by the conrmed
selecon if selected correctly.
Note: LOW LED never turns ON in
Human Mode

INSTRUCTIONS
www.Hydrofarm.com
6
FUNCTION DIRECTIONS
ALARM
By default, the audible alarm for CO
2
levels exceeding set level, is set to OFF.
Once ALARM is selected (by pressing ENTER), use either UP or DOWN to toggle the selecon
from ON to OFF or vice versa. Press ENTER one more me to conrm. A regular bell icon will be
displayed if alarm is on; a silenced bell icon will appear on the screen if the alarm is set to be o.
PLANT
This funcon allows the user to select between types of plants for opmal seng. Once selected,
the chart area will display the current plant seng. Use UP and DOWN to toggle to the desired
plant. In order, the selecons are: Bean, Chillies, Custom Plant, Cucumber, General Plant, Grape,
Orchid, Potato, Strawberry and Tomato. Press ENTER on the desired plant to conrm. Note that
selecng a plant will automacally change the unit’s mode to Plant instead of Human. To change
it back, see funcon ADV.
With Custom Plant, the user can dene the Low and High Target zone for custom opmum CO
2
levels. Aer selecng this opon, Low Target Zone selecon will appear. Press ENTER, then use UP
and DOWN to dene Low. Press ENTER to conrm.
The device will now emit alarms (if enabled) and display the 3 corresponding LED indicators
according to the dened range.
LOG
This feature allows the user to see historical data recorded in the log at any point that is
displayable on the chart. First make sure the desired Zoom Level is selected before enabling this
funcon. Then once LOG is enabled, use UP and DOWN toggle between the me divisions to see
all parameters’ measurements for each division. Press ENTER once more to exit this mode.
CALI
Use this funcon to calibrate your device with outside atmospheric CO
2
level, ~400 ppm. Select
this mode, hold ENTER for 3 seconds unl a beep and the chart will read “Calibrang”, then place
the device outside for 20 min. To escape, press MENU. Make sure the device is far from a source
of CO
2
, not in direct sunlight, and not exposed to water. NOTE: Do not breathe on or near the unit
during Calibraon.
ALTI This feature provides an altude correcon to the CO
2
level for increased accuracy. Select this
feature, then use UP and DOWN to input the current altude (look it up if unknown) in meters.
Press ENTER once altude is correct.
°C/°F Use this feature to toggle between Celsius and Fahrenheit for the temperature display. First use
UP and DOWN, then ENTER when the desired one is selected.
ADV
This funcon toggles between 3 things when selected: changing the alarm and lights to suit levels
for Plant, or for Human, or Restore factory seng.
Restore factory seng will reset the device to factory sengs and erase all stored data in the
chart. To use any of these modes, hold ENTER for 3 seconds unl an audible beep.
(Return) Exits the main menu. No opons will be displayed on the green bar. A dierent audible beep be
heard in this opon.
Plant Name Target Zone/PPM
bean 600-900
chillies 800-1000
cucumber 1000-1500
grape 800-1400
orchid 800-1400
potato 1200-1800
strawberry 800-1200
tomato 800-1200

7
INSTRUCTIONS
SPECIFICATIONS
Typical test conditions, unless otherwise specified: Ambient Temp=23+/-3°C, RH=50%-70%,
Altitude=0 meters
MEASUREMENT SPECIFICATION
Operating Temperature 32°F to 122°F (0°C to 50°C)
Storage Temperature -4°F to 140°F (-20°C to 60°C)
Operating & Storage RH 0-95%, non-condensing
CO
2
MEASUREMENT
Accuracy at 0-3000 ppm ±50 ppm or ±5% of reading, whichever is greater
Accuracy over 3000 ppm ±7%
Repeatability 20 ppm at 400 ppm (standard dev. of 10 readings in 1 minute)
Measurement Range 0-5000 ppm
Display Resolution 1 ppm (0-1000); 5 ppm (1000-2000); 10 ppm (>2000)
Temp Dependence ±0.1% of reading per °C or ±2 ppm per °C, whichever is greater,
referenced to 25°C
Pressure Dependence 0.13% of reading per mm Hg (corrected by user’s altitude input)
Response Time <2 min for 63% of step change or <4.6 min for 90% step change
Warm-up Time <30 sec
TEMP MEASUREMENT
Operating Temperature 32°F to 122°F (0°C -50°C)
Display Resolution 0.1°F (0.1°C)
Accuracy ±1°F (±0.5°C)
Response Time <20 min (63%)
RH MEASUREMENT
Range 10-90%
Accuracy ±5%
Resolution 1% on Main Reading, 0.1% on Max Min Reading
Power Requirements 160 mA Peak, 15 mA average at 5.0V
Optional Battery
Battery Pack is not included. Theoretical calculation (for
reference only, not a guarantee): For a 5000 mAh battery, 200
hrs/8.3 days
Dimension 120 x 91.2 x 27 mm (4.7 x 3.6 x 1.1 inch)
Weight 148 g (5.22 oz) Device only—AC adapter not included in this weight
DISCLAIMERS:
• USB connection is for power supply only; it cannot communicate with a PC. Unplugging the
device may result in loss of most recent logged data on the chart.
• This device is not intended for workplace hazard CO2 monitoring, nor intended as a definitive
monitor for human or animal health institutions, life sustenance, or any medical-related situation.
• Hydrofarm assumes no responsibility for any damage or loss suffered by the user or any third
party arising through the use of this product or its malfunction.
• Hydrofarm reserves the right to change the spec without notice.
Note: This device can be powered by an external baery pack (not included). Baery capacity:
larger or equal to 4000 mAh (3000 mAh sll works, with reduced baery life). Recommended bat-
tery size: smaller than 101 x 60 x 22 mm/4.0" x 2.4" x 0.87" (a slightly larger baery works, but is
not easy to t in the aached velcro strap).

www.Hydrofarm.com
8
MODE D’EMPLOI
MISE EN ROUTE
Nous vous remercions d’avoir acheté le nouveau APCEM2. Nos produits sont condionnés et envoyés
avec le plus grand soin. En cas de livraison non conforme, incomplète ou insasfaisante de votre
disposif, veuillez nous contacter et nous veillerons à régler immédiatement le problème. N’hésitez
pas à nous contacter sur Hydrofarm.com en cas de queson, commentaire ou problème.
• Pour garantir la sécurité, veuillez lire attentivement ce manuel avant de procéder à l’installation
et observez les présentes instructions.
• Stocker ce manuel dans un endroit sûr pour toute consultation ultérieure
AVERTISSEMENT : RISQUE D’ÉTOUFFEMENT : les accessoires conennent des pièces de pete taille
CONTENU DE L’EMBALLAGE
• Unité de contrôle de CO2
• 2 câbles d’alimentation micro-USB
• Adaptateur CA
• Manuel d’utilisation
• Dragonne+lanière ; vis
APERÇU DES FONCTIONS
• Moniteur de CO
2
/température/HR (humidité
relative)
• Tableau de bord avec différentes sélections de
portée de tempss
• Capteur NDIR bicanal à faible dérive
• Répertoire intégré des types de plantes
• 3 LED en couleur pour faciliter la lecture
• Fonction infaillible « Hold Home »
MODE D’EMPLOI
Conguraon iniale : Une fois sors de leur emballage, branchez l’unité et le câble micro-USB fourni
(ou l’un de votre choix) à presque n’importe quel chargeur de téléphone portable ou à une source
d’alimentaon USB. 3 indicateurs apparaissent au démarrage en cas de branchement réussi :
• 3 LED clignotent l’une après l’autre
• L’écran du graphique indique la version actuelle du logiciel et « Mise en température »
• L’écran principal affiche un compte à rebours à partir de 10
Une fois le compte à rebours terminé, votre produit est prêt à l’ulisaon. Pas de conguraon ou
d’étalonnage inial nécessaire.
DÉPLOYEZ LE SUPPORT
BRANCHEZ LE CÂBLE D’ALIMENTATION USB
OU ACCROCHEZ LE DISPOSITIF AU MUR

9
MODE D’EMPLOI
1. Graphique CO2
1a. Coecient mulplicateur de 10 pour la
lecture des ppm
2. Lecture maximale du graphique
3. Indique la grandeur représentée du
graphique : CO2, TEMPÉRATURE ou HR
4. Cycle automaque entre CO2, HR, et
température sur le graphique
5. Lecture minimale du graphique
6. Mode végétal ou humain
7. Alarme sonore acvée/désacvée
8. Menu principal
9. Lecture de la température
10. Lecture de HR
11. Lecture de CO2
12. Temps par division (indique le temps du
graphique pour chaque division d’unité)
13. Cycle automaque entre les échelles de
temps
14. Échelle de temps (indique la période de
temps du graphique)
15. Indicateur de la zone ciblée
LECTURES DE CO2, TEMPÉRATURE ET HR
Le disposif possède trois paramètres intégrés mesurables : le dioxyde de carbone ambiant (11), la
température (9) et l’humidité relave HR (10). Ils sont en permanence achés à l’écran.
3 façons praques de mere sous tension
Installaon superposée de la baerie externe
(Baerie non fournie)
VUE ARRIÈRE
Orifice pour les vis Sangle de batterie Orifice de la
dragonne
Avertisseur
Orifice d’étalonnage
(uniquement en usine)
Support (replié)
Port USB
Capteur de
température/
HR (humidité
relative)

www.Hydrofarm.com
10
MODE D’EMPLOI
GRAPHIQUE DE TENDANCES
Le graphique de tendances (1) ache les lectures antérieures de n’importe quel de ces trois
paramètres (CO2/Temp/HR). 4 modes peuvent être séleconnés en ulisant la touche UP : CO2, TEMP,
RH et Cycle (cycles automaques CO2/Temp/HR), illustrés ci-dessous.
ÉCHELLE DE GRAPHIQUE DE TENDANCES
Un tableau indique ci-dessous les échelles disponibles de tous les paramètres (CO2, température et
HR), ainsi que la durée de chaque division pour les échelles correspondantes :
La touche DOWN permet de séleconner les échelles disponibles de chaque paramètre. Outre celles-
ci, notez qu’il existe une opon permeant un cycle automaque entre les échelles. Celle-ci peut être
acvée en appuyant sur DOWN jusqu’à ce que l’icône (14) apparaisse en bas à gauche du graphique.
MAX/MIN
Deux indicateurs numériques sont présents dans le coin supérieur droit de l’écran : Max (2) et Min
(5). Si l’échelle est modiée, les valeurs Max et Min prendront en compte les valeurs maximales
et minimales du paramètre séleconné sur le graphique (CO2, température et HR). L’unité ache
automaquement les valeurs de CO2 au démarrage.
Échelle
(Période de temps) (15) Temps par division (13)
1 m (minute) 5 secs/div
1 h (heure) 5 m/div
1 d (jour) 2 h/div
1 w (semaine) 0,5 d/div
Échelle de cycle automaque Cycle

11
AFFICHAGE LED
Mode végétal
Mode humain
FONCTIONS DU MENU PRINCIPAL
Les foncons du menu principal (8) peuvent être séleconnées en ulisant MENU. Si le menu principal
ne s’ache pas, la barre verte reste vierge et les boutons UP et DOWN permeent de basculer entre
les paramètres et les échelles.
ALARME PLANTE LOG CALI ALTI oC/oFADV
Une seule pression sur MENU permet d'acher le menu principal avec une barre clignotante de
soulignement indiquant le choix en cours.
Pour séleconner la foncon, appuyez sur ENTER lorsque celle-ci est soulignée avec la barre
clignotante. Remarque : si aucune touche n'est aconnée pendant 1 minute, le menu principal est
désacvé et le disposif revient en mode normal.
HOLD HOME
Pour revenir à tout moment aux réglages iniaux, maintenez ENTER pendant 3 secondes jusqu'au
signal sonore. Le disposif reviendra aux réglages iniaux, comme en cas de réinialisaon de
l'alimentaon, en achant « Retour inial eectué ». Remarque : cee foncon est diérente de la
remise à zéro des réglages usine.
Sur la page suivante, un tableau indique les diérentes sélecons du menu principal faites en
appuyant sur MENU plusieurs fois, ainsi que leurs foncons. Remarque : le disposif achera « Validé
», suivi de la foncon correctement séleconnée.
MODE D’EMPLOI
Trop ÉLEVÉ, LED verte clignotante
ÉLEVÉ, LED verte allumée
CONFORME, LED verte allumée
FAIBLE, LED rouge allumée
Trop FAIBLE, LED verte clignotante
Trop ÉLEVÉ, LED verte clignotante
ÉLEVÉ, LED verte allumée
CONFORME, LED verte allumée
Remarque : La LED verte n'est jamais éclairée
en mode humain

www.Hydrofarm.com
12
MODE D’EMPLOI
FONCTION INDICATIONS
ALARME
Par défaut, une alarme sonore se déclenchera si le niveau de CO
2
dépasse diérents niveaux en
mode végétal (en foncon de la sélecon de la plante) ou 1 000 ppm en mode humain.
Une fois que ALARME est séleconné (en appuyant sur ENTER), ulisez UP ou DOWN pour
séleconner ON ou OFF. Appuyez sur ENTER une nouvelle fois pour valider. L'icône d'une
clochee normale s'achera si l'alarme est acvée ; l'icône d'une clochee silencieuse apparaîtra
à l'écran si l'alarme est désacvée.
PLANTE
Cee foncon permet à l'ulisateur de choisir entre les types de plantes pour un réglage opmal.
Une fois la sélecon faite, la zone du graphique indiquera le réglage végétal en cours. Ulisez
UP et DOWN pour séleconner la plante souhaitée. Dans l'ordre, les possibilités de sélecon
sont les suivantes : haricot, piment, plante spécique, concombre, plante générale, raisin,
orchidée, pomme de terre, fraise et tomate. Validez la plante souhaitée avec ENTER. Remarque
: en séleconnant une plante, le mode humain de l'unité basculera automaquement en mode
végétal. Pour revenir en arrière, voir foncon ADV.
En séleconnant plante spécique, l'ulisateur peut dénir les niveaux faibles et élevés opmaux
de CO
2
spéciques à la zone ciblée. Après avoir séleconné cee opon, la sélecon de niveau
faible de la zone ciblée apparaît. Appuyez sur ENTER, puis ulisez UP et DOWN pour dénir le
niveau faible. Appuyez sur ENTER pour valider.
Le disposif déclenchera dorénavant les alarmes (le cas échéant) et achera les 3 indicateurs LED
correspondants en foncon de la plage dénie.
LOG
Cee foncon permet à l'ulisateur de consulter les données historiques enregistrées dans le
journal en tout point du graphique. Avant d'acver cee foncon, vériez que la bonne échelle
est séleconnée. Une fois LOG acvé, ulisez UP et DOWN pour basculer entre les divisions de
temps an de visualiser toutes les mesures des paramètres à chaque division. Appuyez à nouveau
sur ENTER pour quier ce mode.
CALI
Ulisez cee foncon pour étalonner votre disposif avec le niveau de CO
2
atmosphérique
extérieur, environ 400 ppm. Séleconnez ce mode, maintenez ENTER pendant 3 secondes
jusqu'au signal sonore, le graphique achera alors « Étalonnage », puis placez le disposif à
l'extérieur pendant 20 min. Pour quier, appuyez sur MENU. Vériez que le disposif ne se trouve
pas à proximité d'une source de CO
2
, n'est pas exposé à la lumière directe du soleil, et n'est
pas en contact avec l'eau. REMARQUE : ne pas souez sur ou à proximité de l'unité pendant
l'étalonnage.
ALTI Ce disposif fournit une correcon d'altude an d'améliorer la précision du niveau de CO
2
.
Séleconnez cee foncon, puis ulisez UP et DOWN pour saisir l'altude actuelle (la consulter le
cas échéant) en mètres. Appuyez sur ENTER une fois que l'altude est correcte.
°C/°F Ulisez cee foncon pour basculer entre les unités d'achage de la température, Celsius et
Fahrenheit. Ulisez d'abord UP et DOWN, puis ENTER lorsque l'unité souhaitée est séleconnée
ADV
Cee foncon permet de basculer entre 3 modes : adaptaon de l'alarme et des voyants aux
niveaux végétaux, aux niveaux humains, ou remise à zéro des réglages usine.
La remise à zéro des réglages usine réinialise le disposif aux réglages eectués en usine
et eace toutes les données enregistrées dans le graphique. Pour uliser l'un de ces modes,
maintenez ENTER pendant 3 secondes jusqu'au signal sonore.
(Retour) Quie le menu principal. Aucune opon ne sera achée sur la barre verte. Cee opon est
reconnaissable par un signal sonore diérent.
Nom de la plante Zone Cible(Target Zone)/PPM
haricot 600-900
piments 800-1000
concombre 1000-1500
grain de raisin 800-1400
orchidée 800-1400
pomme de terre 1200-1800
fraise 800-1200
tomate 800-1200

13
MODE D’EMPLOI
CLAUSES DE NON RESPONSABILITÉ :
• La connexion USB sert uniquement à l'alimentation électrique ; elle ne permet pas de communiquer avec un
PC. Une déconnexion du dispositif peut causer la perte des données en cours enregistrées sur le graphique.
• Ce dispositif n'est destiné ni au contrôle de CO
2
sur les lieux de travail à risque, ni à un contrôle définitif
pour les établissements sanitaires de personnes ou d'animaux, ni à une situation de survie ou toute autre
circonstance d'ordre médical.
• Hydrofarm n'accepte aucune responsabilité pour les dommages ou les pertes subis par l'utilisateur ou par un
tiers pouvant résulter de l'utilisation de ce produit ou de son mauvais fonctionnement.
• Hydrofarm se réserve le droit de modifier les spécifications sans préavis.
Remarque : Ce disposif peut être alimenté par un accumulateur de baerie externe (non fourni). Capacité
de la baerie : Supérieure ou égale à 4000 mAh (3000 mAh est acceptable, mais la durée de vie de la baerie
sera réduite). Dimensions de baerie recommandées : inférieures à 101 x 60 x 22 mm/4,0" x 2,4" x 0,87" (une
baerie légèrement plus volumineuse peut être ulisée, mais elle ne sera pas facile à ajuster dans les sangles
velcro fournies).
SPÉCIFICATIONS
Conditions d'essai habituelles, sauf indication contraire : température ambiante=23+/-3 °C,
HR=50 % - 70 %, altitude=0 mètre
MESURE CARACTÉRISTIQUES
Température d'utilisation
32 °F à 122 °F (0 °C à 50 °C)
Température de stockage
-4 °F à 140 °F (-20 °C à 60 °C)
Humidité relative d'utilisation et
de stockage
0-95 %, sans condensation
MESURE DU CO
2
Précision entre 0 et 3000 ppm
±50 ppm ou ±5 % de lecture, la valeur la plus élevée étant retenue
Précision à plus de 3000 ppm
±7%
Répétabilité
20 ppm à 400 ppm (déviation standard de 10 lectures en 1 minute)
Plage de mesure
0-5000 ppm
Résolution d'affichage
1 ppm (0-1000); 5 ppm (1000-2000); 10 ppm (>2000)
Dépendance de la température
±0,1 % de lecture par °C ou ±2 ppm par °C, la valeur la plus élevée étant
retenue, référencé à 25 °C
Dépendance de la pression
0,13 % de lecture par mm Hg (correction effectuée en saisissant l'altitude
de l'utilisateur)
Temps de réponse
<2 min pour 63 % de variation ou <4,6 min pour 90 % de variation
Temps de mise en température
<30 sec
MESURE DE LA TEMPÉRATURE
Operating Temperature
32 °F à 122 °F (0 °C - 50 °C)
Display Resolution
0,2 °F (0,1 °C)
Accuracy
±1 °F (± 0,5 °C)
Response Time
<20 min (63 %)
MESURE DE L'HUMIDITÉ RELATIVE
Plage 10-90%
Précision ±5%
Sensibilité 1 % sur la lecture principale, 0,1 % sur la lecture Max Min
Besoins en alimentation 160 mA au maximum, 15 mA en moyenne à 5,0 V
Batterie en option
L'accumulateur de batterie n'est pas fourni. Calcul théorique (uniquement
pour référence, non vérifié) : pour une batterie de 5 000 mAh, 200
heures/8,3 jours
Dimensions 120 x 91,2 x 27 mm (4,7 x 3,6 x 1,1 pouces)
Poids
148 g (5,22 onces) dispositif seul ; l'adaptateur CA n'est pas inclus dans ce poids

www.Hydrofarm.com
14
INSTRUCCIONES
INICIO
Le agradecemos la adquisición del nuevo APCEM2. Nuestros productos se embalan y envían con el
máximo cuidado. En caso (muy poco probable) de que el producto esté equivocado, incompleto o
usted no esté sasfecho con el mismo, contacte con nosotros para poder solucionar el problema
con la máxima rapidez. Si ene cualquier duda, comentario o reclamación, contacte con nosotros en
cualquier momento en Hydrofarm.com.
• • Para poder garantizar la máxima seguridad, lea este manual detenidamente antes de la
instalación del producto y siga las instrucciones indicadas en el mismo.
• • Guarde el manual en un lugar seguro para futuras consultas
ADVERTENCIA: PELIGRO DE ASFIXIA - Los accesorios conenen piezas pequeñas
CONTENIDO
• Unidad de control de CO2
• Cable de alimentación Micro USB x2
• Adaptador CA
• Manual de instrucciones
• Cuerda; tornillos
CARACTERÍSTICAS PRINCIPALES
• Monitor de CO
2
/temperatura/RH
• Gráfico de tendencia con diferentes selecciones
lapso de tiempo
• Sensor NDIR de dos canales y baja deriva
• Directorio de tipos de plantas incorporado
• LED de 3 colores para una lectura más sencilla
• Función “Hold Home” (Configuración inicial) fácil
de manejar
INSTRUCCIONES DE FUNCIONAMIENTO
Conguración inicial: Cuanto rere el embalaje, en primer lugar enchufe la unidad con el Micro USB
que se incluye (o el suyo propio) a práccamente cualquier cargador de teléfono móvil o fuente de
alimentación USB. Si está correctamente conectado, al iniciar sucederá lo siguiente:
• Los 3 LED parpadean uno a uno
• La pantalla del gráfico muestra la versión actual de software y “Warm Up” ("Iniciando")
• La pantalla principal muestra una cuenta atrás desde 10
Una vez nalizada la cuenta atrás, el producto está listo para ulizarse. No se necesita ninguna
conguración ni calibración inicial.
UTILÍCELO COLOCADO SOBRE UNA SUPERFICIE
CONECTE EL CABLE DE ALIMENTACIÓN USB
O CUÉLGUELO EN LA PARED

15
INSTRUCCIONES
1. Gráco de CO2
1a. Mulplicador (x10) para lectura ppm
2. Lectura máxima del gráco
3. Indica lo que muestra el gráco: CO2, TEMP
o RH
4. Ciclo automáco entre CO2, HR y
temperatura en el gráco
5. Lectura mínima del gráco
6. Modo Planta o Human (Persona)
7. Alarma On/O (encendida/apagada)
8. Menú principal
9. Lectura de temperatura
10. Lectura RH (humedad relava)
11. Lectura CO2
12. Tiempo por división (muestra el empo por
unidad de división del gráco)
13. Ciclo automáco entre los niveles detallados
de empo
14. Nivel detallado de empo (muestra el
periodo de empo del gráco)
15. Indicador de la zona objevo
LECTURAS DE CO2, TEMPERATURA Y RH
El disposivo ene tres principales parámetros medibles incorporados: dióxido de carbono ambiental
(11), temperatura (9) y HR (10). Se muestran constantemente en la pantalla.
3 cómodas formas de alimentación
Mediante una batería externa
(Batería no incluida)
VISTA TRASERA
Orificios para los tornillos Correa para las pilas Orificio para la cuerda
Alarma
Orificio de calibración
(para uso en fábrica)
Pie (doblado)
VISTA TRASERA
Sensor de
temperatura/
RH

www.Hydrofarm.com
16
INSTRUCCIONES
GRÁFICO ORIENTATIVO
Este gráco (1) muestra las lecturas anteriores para cualquiera de los tres parámetros (CO2/Temp/RH).
Existen 4 modos que pueden alternarse mediante la tecla UP (ARRIBA): CO2, TEMP, RH, y Cycle (ciclo)
(cambian automácamente entre CO2/Temp/RH), como se muestra a connuación.
GRÁFICO ORIENTATIVO DETALLADO
A connuación se muestra una tabla con los niveles detallados para todos los parámetros (CO2, Temp
y RH) así como la duración de cada división para los niveles detallados correspondientes:
Al pulsar DOWN (ABAJO) se cambiarán los niveles de detalle disponibles para cada uno de los
parámetros. Tenga en cuenta que además de los niveles detallados para cada parámetro, existe una
opción que cambiará automácamente entre los diferentes niveles. Esta opción puede acvarse al
pulsar DOWN (ABAJO) hasta que el icono (14) aparezca en la parte inferior izquierda del gráco.
MAX/MIN
En la esquina superior derecha de la pantalla hay dos indicadores numéricos: Max (2) y Min (5). Como
el nivel detallado varía, los valores Max y Min reejarán los valores máximos y mínimos del gráco
para los parámetros seleccionados (CO2, Temp y RH). Al iniciar, la unidad mostrará automácamente
los valores de CO2.
Nivel detallado (Periodo de
empo) (15) Tiempo por división (13)
1 m (minuto) 5 sec/div
1 h (hora) 5 m/div
1 d (día) 2 h/div
1 w (semana) 0,5 d/div
Ciclo automáco Ciclo

17
INSTRUCCIONES
PANTALLA LED
Modo planta
Modo Human (Persona)
FUNCIONES DEL MENÚ PRINCIPAL
Las funciones del menú principal (8) pueden cambiarse a través de MENU. Si no se abre el menú
principal, la barra verde se mantendrá vacía y los botones UP (ARRIBA) y DOWN (ABAJO) serán los
encargados de alternar los parámetros y los niveles de detalle respecvamente.
ALARM PLANT LOG CALI ALTI oC/oFADV
Al pulsar MENU aparecerá el menú principal con una línea parpadeante en la parte inferior que indica
la elección actual.
Para seleccionar la función deseada, pulse ENTER cuando ésta esté subrayada por la barra
intermitente. Tenga en cuenta que si transcurre un minuto sin que se haya pulsado ninguna opción, el
menú principal desaparecerá y el disposivo volverá al estado normal.
CONFIGURACIÓN INICIAL
Para volver a la conguración inicial en cualquier momento, mantenga pulsado el botón ENTER
durante 3 segundos hasta que escuche un pido. El disposivo volverá a la conguración inicial, como
si hubiera sido reiniciado y se mostrará "Back Home done" ("Reinicio realizado"). Tenga en cuenta que
no es lo mismo que restablecer los valores de fábrica.
En la siguiente página encontrará una tabla que muestra las posibles selecciones del menú principal
al pulsar MENU varias veces así como sus funciones. Si se realiza correctamente la selección, el
disposivo mostrará "Done" ("Completado") seguido por la opción conrmada.
Demasiado ALTO, el LED verde parpadea
ALTO, el LED verde permanece ENCENDIDO
OBJETIVO, el LED verde permanece ENCENDIDO
BAJO, el LED verde permanece ENCENDIDO
TDemasiado BAJO, el LED verde parpadea
Demasiado ALTO, el LED verde parpadea
ALTO, el LED verde permanece ENCENDIDO
OBJETIVO, el LED verde permanece ENCENDIDO
RNota: El LED verde nunca se enciende en el
modo Human

www.Hydrofarm.com
18
INSTRUCCIONES
FUNCIÓN INDICACIONES
ALARM
Por defecto, se escuchará un pido si el nivel de CO
2
supera diferentes niveles en el modo Plant
(dependiendo de la selección de la planta) o 1000 ppm en el modo Human (Persona).
En cuanto seleccione ALARM (al pulsar ENTER), ulice los botones UP (ARRIBA) o DOWN (ABAJO)
para cambiar de la opción ON (ENCENDIDO) a OFF (APAGADO) o vice versa. Pulse ENTER una vez
más para conrmar. Si la alarma está acvada, aparecerá el icono de una campana; en cambio, si
la alarma está desacvada, aparecerá el icono de una campana silenciada.
PLANT
Cee foncon permet à l'ulisateur de choisir entre les types de plantes pour un réglage opmal.
Esta función permite que el usuario seleccione entre disntos pos de plantas para conseguir
una conguración ópma. Una vez seleccionada, la zona del gráco mostrará la conguración
actual para la planta. Pulse UP (ARRIBA) y DOWN (ABAJO) para cambiar entre los disntos
pos de plantas. En orden, las selecciones posibles son las siguientes: Judía, pimiento, planta
personalizada, pepino, plantas generales, uva, orquídea, patata, fresa y tomate. Pulse ENTER en
la planta deseada para conrmar. Tenga en cuenta que, al seleccionar una planta, se cambiará
automácamente el modo de la unidad a Plant en lugar de Human (Persona). Para volverla a
cambiar, véase la función ADV.
Con “planta personalizada”, el usuario puede determinar los valores alto y bajo de la zona objevo
para conseguir los niveles ópmos de CO
2
. Después de conrmar esta opción, la selección Low
Target Zone (zona objevo baja) aparecerá. Pulse ENTER, y después UP (ARRIBA) y DOWN
(ABAJO) para determinar Low (valor bajo). Pulse ENTER para conrmar.
El disposivo emirá un pido (si está acvada la opción) y mostrará los 3 indicadores LED
correspondientes de acuerdo con el rango denido
LOG
Esta opción permite al usuario ver los datos históricos registrados en cualquier punto que se
pueda visualizar en el gráco. En primer lugar, compruebe que el nivel de detalle deseado
está seleccionado antes de acvar esta función. Una vez está acvada la opción LOG, pulse UP
(ARRIBA) o DOWN (ABAJO) entre las divisiones de empo para visualizar todas las mediciones de
parámetros para cada división. Pulse ENTER para salir de este modo.
CALI
Ulice esta función para calibrar el disposivo con el nivel de CO
2
atmosférico exterior de ~ 400
ppm. Seleccione este modo, mantenga pulsado el modo ENTER durante 3 segundos hasta que
escuche un pido y en el gráco se mostrará “Calibrang” ("Calibración"), después, coloque el
disposivo en el exterior durante 20 min. Para salir, pulse MENU. Compruebe que el disposivo
está alejado de cualquier fuente de CO
2
, de la luz solar directa y no está expuesto al agua. NOTA:
No respire sobre la unidad o cerca de ella durante la calibración.
ALTI Esta opción permite una corrección de altud en los niveles de CO
2
para una mayor precisión.
Seleccione esta opción y después pulse UP (ARRIBA) y DOWN (ABAJO) para introducir la altud
actual en metros (consúltela si la desconoce). Pulse ENTER cuando la altud sea la correcta.
°C/°F Ulice esta opción para alternar Celsius o Fahrenheit en la temperatura mostrada en la pantalla.
Pulse primero UP (ARRIBA) y DOWN (ABAJO), y después ENTER para seleccionar la opción
deseada
ADV
Esta selección permite alternar 3 opciones: cambiar la alarma y las luces para adecuarse a los
niveles para Plant, Human (Persona) o Restore factory levels (Restablecer valores de fábrica).
El modo Restablecer valores de fábrica volverá a la conguración inicial y borrará todos los datos
almacenados en el gráco. Para seleccionar cualquiera de los tres modos, mantenga pulsado
ENTER durante 3 segundos hasta que escuche un pido.
(Return) Ulice esta opción para salir del menú principal. No se mostrará ninguna opción en la barra verde.
Al seleccionar esta opción, se escuchará un pido diferente.
Nombre de la planta Target Zone/PPM
judía 600-900
pimiento 800-1000
pepino 1000-1500
uva 800-1400
orquídea 800-1400
patata 1200-1800
fresa 800-1200
tomat 800-1200

19
INSTRUCCIONES
ADVERTENCIAS:
• La conexión USB se utiliza únicamente como fuente de alimentación, no puede comunicarse con un
ordenador. Si se desconecta el dispositivo, se podrían perder los datos más recientes almacenados en el
gráfico.
• Este dispositivo no está diseñado para el control de los riesgos de CO
2
en el lugar de trabajo, ni como
referencia en centros sanitarios de ningún tipo (incluidos centros veterinarios), para soporte vital o cualquier
otra situación médica.
• Hydrofarm no asumirá responsabilidad alguna por cualquier daño o pérdida derivada de un uso inadecuado
del producto por parte del usuario o de terceros.
• Hydrofarm se reserva el derecho a modificar las especificaciones sin previo aviso.
Nota: El disposivo puede ser alimentado por una batería externa (no incluida). Capacidad de la batería: mayor
o igual a 4000 mAh (también posibilidad de uso con 3000 mAh, con una vida de la batería reducida). Tamaño
recomendado de batería: inferior a 101 x 60 x 22 mm/4.0" x 2.4" x 0.87" (podría ulizarse una batería algo
mayor pero tendrá dicultad para colocarla con la cinta de velcro).
ESPECIFICACIONES
Condiciones estándar de pruebas, salvo que se especifique de otra forma: Temperatura
ambiente=23+/-3°C, HR=50%-70%, Altitud=0 metros
MEDICIÓN ESPECIFICACIÓN
Temperatura de funcionamiento
32°F a 122°F (0°C a 50°C)
Temperatura de
almacenamiento
-4°F a 140°F (-20°C a 60°C)
HR de funcionamiento/
almacenamiento
0-95%, sin condensación
MEDICIÓN DE CO
2
Precisión a 0-3000 ppm
±50 ppm o ±5% de la lectura, la que sea mayor
Precisión por encima de
3000ppm
±7%
Repetibilidad
20 ppm a 400 ppm (dispositivo estándar de 10 lecturas por minuto)
Rango de medición
0-5000 PPM
Resolución de la pantalla
1 ppm (0-1000); 5 ppm (1000-2000); 10 ppm (>2000)
Dependencia temperatura
±0,1% de lectura por °C o ±2 ppm por °C, la que sea mayor, con referencia
a 25°C
Dependencia presión
0,13% de la lectura por mm Hg (corregido por el valor de altitud configurado por el usuario)
Tiempo de respuesta <2 min por 63% en cambio sustancial <4,6 min por 90% de cambio sustancial
Tiempo para inicio
<30 seg
MEDICIÓN DE TEMPERATURA
Temperatura de funcionamiento
32°F a 122°F (0°C a -50°C)
Resolución de la pantalla
0,2°F(0,1°C)
Precisión
±1°F (±0,5°C)
Tiempo de respuesta
<20 min (63%)
MESURE DE L'HUMIDITÉ RELATIVE
Rango 10-90%
Precisión ±5%
Resolución 1% en la lectura principal, 0,1% en lectura Max Min
Potencia requerida Potencia máxima 160 mA, 15 mA de media a 5,0V
Batería opcional No se incluye batería. Cálculo teórico (como referencia, no garantiza
exactitud): Para una batería de 5000 mAh, 200 hrs/8,3 días
Dimensión 120 x 91,2 x 27 mm (4,7 x 3,6 x 1,1 pulgadas)
Peso
148 g (5.22 oz) solo el dispositivo, el adaptador CA no se incluye en este peso

20
www.Hydrofarm.com
www.Hydrofarm.com
WARRANTY
APCEM2 Instrucons - rev.10.02.2015
LIMITED WARRANTY
Hydrofarm warrants the APCEM2 to be free from defects in materials and workmanship. The warranty
term is for one year beginning on the date of purchase. Misuse, abuse, or failure to follow instrucons
is not covered under this warranty. Hydrofarm will, at our discreon, repair or replace the APCEM2
covered under this warranty if it is returned to the original place of purchase. To request warranty
service, please return the APCEM2, with original sales receipt and original packaging, to your place of
purchase. The purchase date is based on your original sales receipt.
GARANTÍA LIMITADA
Hydrofarm garanza que APCEM2 no presenta defectos en los materiales ni la fabricación. La vigencia
de la garana es un año que comienza en la fecha de compra. Esta garana no cubre el uso erróneo,
el abuso o el incumplimiento de las instrucciones. Hydrofarm, según si criterio, reparará o sustuirá
APCEM2 incluido en esta garana si se devuelve al centro original de compra. Para solicitar el servicio
de garana, devuelva APCEM2, con el que de compra y el embalaje originales, a su centro de
compra. La fecha de compra se basa en su que de compra original.
GARANTIE LIMITÉE
Hydrofarm garant que APCEM2 ne présente pas de défauts de matériel ni de fabricaon. La garane
est en vigueur un an à parr de la date d’achat. Cee garane ne couvre pas l’ulisaon incorrecte,
l’abus ou le non respect de la noce. Hydrofarm, selon ses critères, réparera ou remplacera APCEM2
couvert par cee garane s’il est renvoyé au centre original d’achat. Pour demander le service de
garane, renvoyer APCEM2, avec le cket d’achat et l’emballage originaux, au centre d’achat. La date
d’achat est indiquée sur le cket d’achat original.
Other manuals for Autopilot APCEM2
1
Table of contents
Languages:
Other Hydrofarm Monitor manuals
